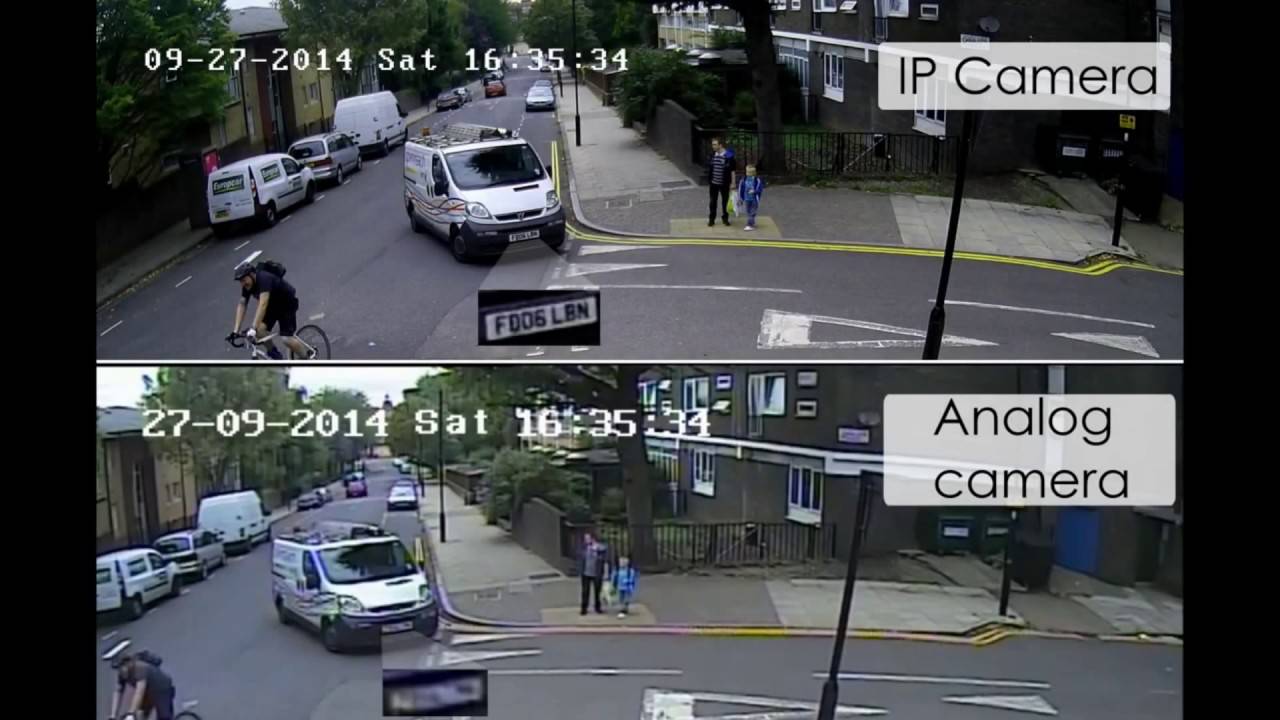

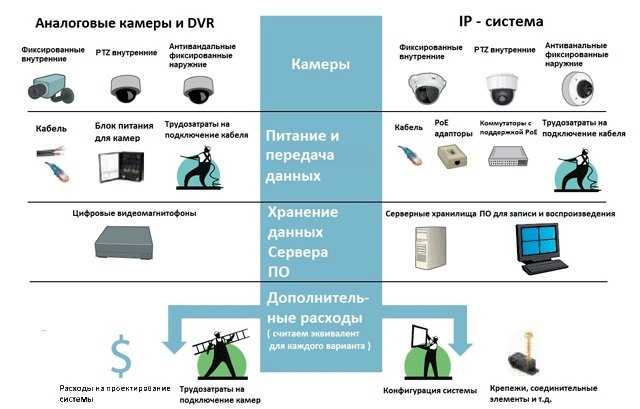

AHD и IP видеонаблюдение: в чем разница и что лучше

IP

Видеосистемы, построенные на IP (Internet protocol – межсетевой протокол) стандартах, также поддерживают форматы 720/1080р, но видеоданные передаются цифровым потоком по сети, каждая камера имеет IP-адрес. Из-за того, что нет необходимости конвертировать аналоговый сигнал, они могут применять более высокие разрешения – 1600х1200 и выше. Увеличилась и частота кадров – 60 к/с. С помощью IP систем удобно вести удаленное наблюдение, продвигать в сети услуги.

Преимущества:

Построение масштабируемых систем.
Индивидуальные настройки.
Оптимизации аудио и видеопотока.
Хранение на цифровых носителях в сжатом виде для экономии места.
Дистанционная работа.

Недостатки:

Высокая стоимость.
Низкая светочувствительность.
Опасность хакерских/вирусных атак.
Задержка сигнала.
Дальность передачи до 100 м.

Запись звука

IP камеры помимо встроенных SD карт могут идти со встроенными микрофонами.

У AHD их нет и они должны подключаться непосредственно к регистратору, после чего выводятся в заданную точку. Однозначный вывод плюс это или минус сделать невозможно.

Почему так? Когда вы подключаете камеру со встроенным микрофоном, у вас отпадает возможность выбора самого микрофона. А они бывают очень разными и чаще всего подбираются индивидуально под конкретное помещение или площадь.

Если вам требуется высокое качество звукозаписи, то микрофон необходимо монтировать в непосредственной близости от источника этого звука. Например, возле входной двери, возле кассы и т.д.

При установке камер со встроенными микрофонами на 2-х, 3-х метровой высоте в помещении 40-50м2, вы никогда не получите того звучания как от AHD вариантов с отдельными источниками звукозаписи.

Удаленный доступ в цифровом и аналоговом видеонаблюдении

Бытует мнение, что удаленный просмотр и прослушку обеспечивает только IP, и этот факт для многих определяет выбор. Но это ошибочное представление: на всех системах возможно организовать данную функцию.

Чтобы объяснить специфику, рассмотрим, как обрабатывается сигнал:

аналоговый сигнал нельзя получать напрямую, использовать сразу и подвергать обработке в компьютере. AHD камеры, как и их предшественницы, требуют посредника — преобразователя в «цифру». Для вывода видео на экран кабель камеры подключается к дополнительному специальному небольшому блоку — конвертору, который стандартно интегрирован в видеорегистратор (поэтому он дороже);
поток с IP изначально цифровой, уже в компьютерных форматах, в большинстве случаев соответствует стандартным сетевым протоколам, что делает возможным его быструю обработку, вторичное преобразование. Никаких посредников для трансформации сигнала перед его отображением на экране не требуется.

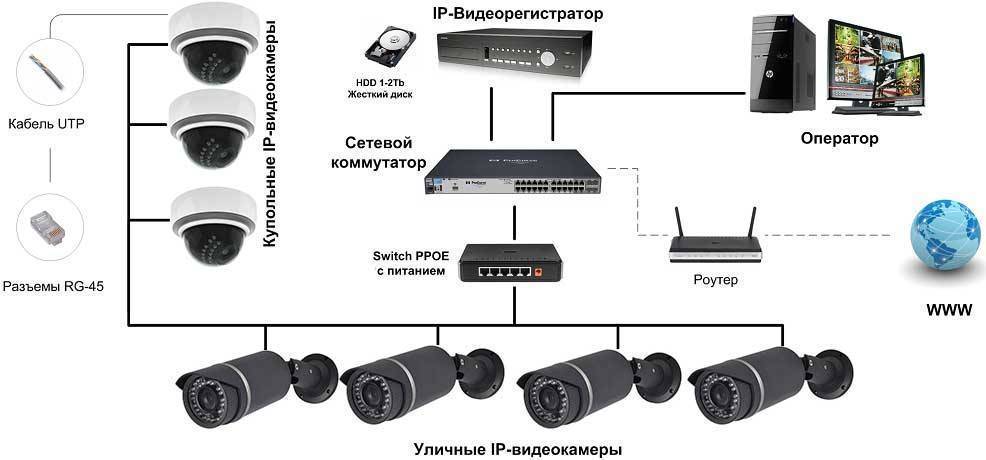

Особенность в том, что IP камера — это отдельное самодостаточное устройство, фактически миникомпьютер: можно взять такой прибор и подключить напрямую к ПК без NVR. Зайдя в интернет со смартфона, пользователь сможет просматривать трансляцию звука и видео.

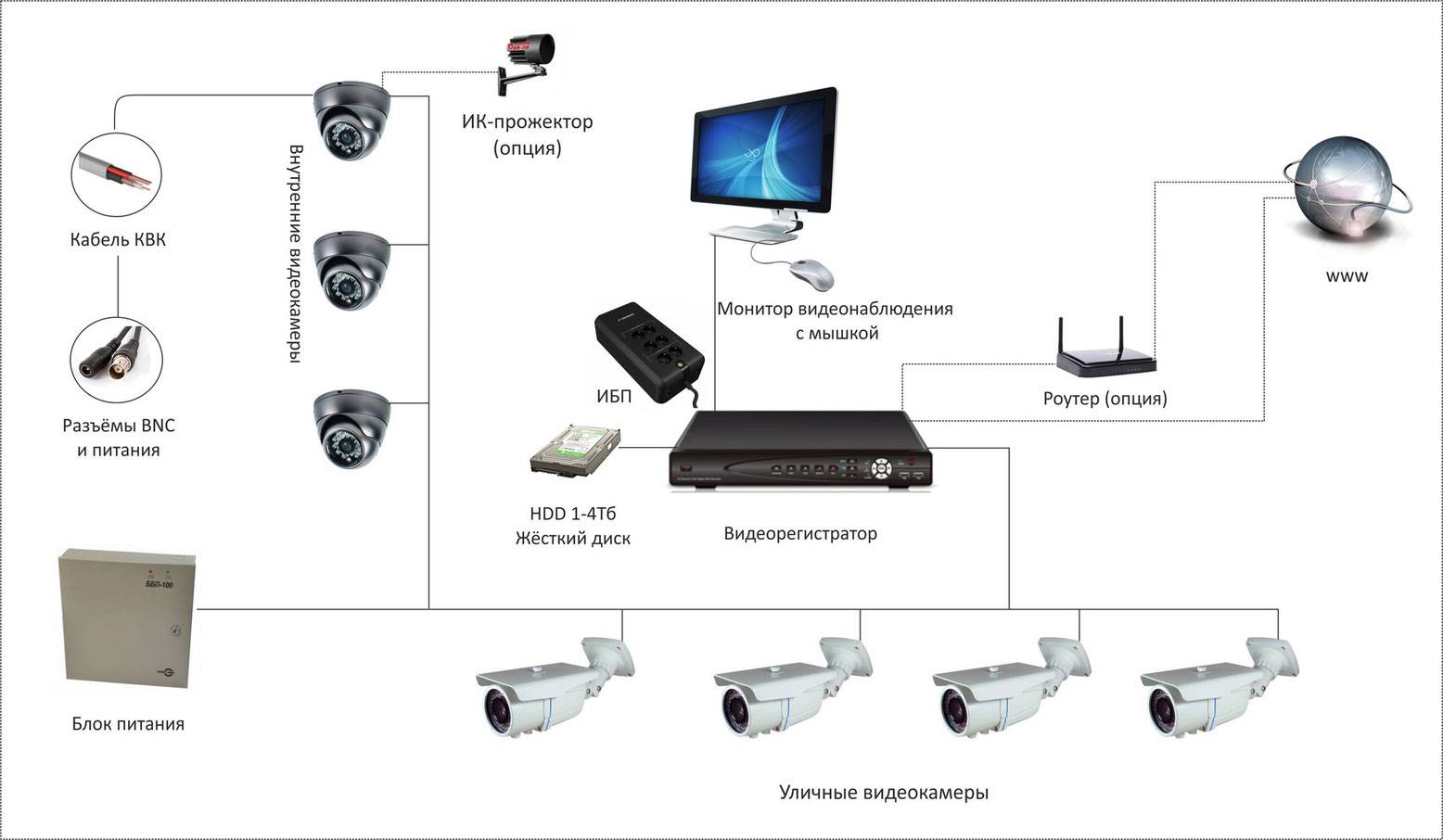

А при AHD обязательно нужен регистратор, именно он содержит конвертор, преобразовывая аналоговый сигнал в цифровой, подключается к интернету, транслирует его туда. Таким образом, удаленный доступ, за исключением описанного нюанса, ничем не будет отличаться от такового при IP оснащении. Если же аналоговая камера имеет свой небольшой индивидуальный преобразователь, то это фактически уже цифровое устройство и его можно подключать как IP.

Итак, при IP системе видеорегистратор может отсутствовать — достаточно только маршрутизатора. Но это преимущества такой ситуации относительное — так как информация будет сохраняться на SD карточках, вставляемых в камеру, а их вместимость ограниченная. Повышается риск утраты информации (прибор могут украсть и пр.), это не профессиональная система. Можно организовать запись в облачные хранилища, но это дорого. Поэтому и при цифре используют регистратор или же сервер в виде ПК с жесткими дисками большого объема.

Есть мнение, что ПК на роль регистратора (сервера) или хранилища не подойдет, так как он не может работать постоянно, это не так: компьютеры с нормальной вентиляцией работают без перерывов месяцами. Для целей видеонаблюдения подойдет самое простое железо — слабые процессор, видеокарта, малый объем оперативки (хватит и 4 Гб старых поколений). Главное – жесткие диски большого объема, как минимум от 1 Тб.

Как не ошибиться в выборе?

Наиболее важными характеристиками камер, на которые стоит обращать внимание при покупке, являются следующие параметры:

Разрешение;
Угол обзора объектива и фокусное расстояние;
Чувствительность матрицы;
Наличие ИК подсветки.

Со всеми критериями выбора вы можете ознакомиться в статье «Как выбрать камеру для видеонаблюдения?», а сейчас мы кратко разберем описанные параметры.

Разрешение.
От разрешения записи зависит качество получаемой картинки, и чем оно больше, тем больше деталей вы сможете различить. Советуем выбирать устройства с хорошим разрешением, т. к. некачественное изображение с большими пикселями на экране вас явно не порадует. Как минимум отдавайте предпочтение аналоговым камерам высокого разрешения из класса AHD-M, которые уже могут обеспечить приемлемое качество изображения, или AHD-H с Full HD разрешением.

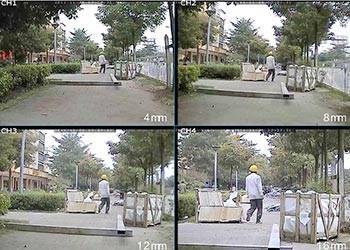

Сравнение фокусных расстояний объективов камер видеонаблюдения

Угол обзора и ФР.
Угол обзора тесно связан с фокусным расстоянием, и чем ФР больше, тем меньше угол обзора. Например, вам необходимо осуществить контроль над определенной территорией (ограда дома, дачный участок, комната квартиры и т. д.), и на видеозаписи вы хотите получить общий широкий обзор всего участка. В этом случае выбирайте устройства с минимальным фокусным расстоянием и углом обзора от 90°. Когда необходимо осуществлять видеонаблюдение за определенным статичным объектом, вам потребуется камеры с более высоким фокусным расстоянием и небольшим углом обзора (например, 30°). Более понятным языком мы описывали это в статье, ссылка на которую приведена выше.

Чувствительность и ИК подсветка.
От чувствительности матрицы зависит качество изображения с камеры в недостаточных условиях освещенности. Например, камеры с низкой чувствительностью сенсора будут выдавать просто черную картинку на экране монитора при наступлении сумерек, когда, как устройства с высокой чувствительностью способны осуществлять видеонаблюдение в приемлемом качестве вплоть до наступления темноты, а в темноте им позволяет снимать встроенная ИК подсветка. При этом большинство камер переходит в черно белый режим съемки (день/ночь), т. к. только в этом случае можно сохранить качество изображения без существенных потерь.

С этим читают:

Микрофон для камеры видеонаблюдения: критерии выбора, виды и актуальные модели

Готовые комплекты видеонаблюдения для различных нужд: советы по выбору с примерами

Муляж камеры видеонаблюдения

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Почему система «из коробки» лучше

Наиболее эффективный, безопасный и простой способ развертывания
системы уличного наблюдения для удаленного контроля — покупка готового «коробочного»
решения от крупной компании, которое позволяет в дальнейшем пользоваться
полноценным функционалом «умного дома».

В качестве примера такого решения разберем возможности
комплекта от компании «Ростелеком» — топовой в линейке предлагаемых устройств
камеры CS-C3SHW. Функционал этой камеры можно назвать наиболее сбалансированными с
точки зрения сочетания доступной цены и технологических характеристик.

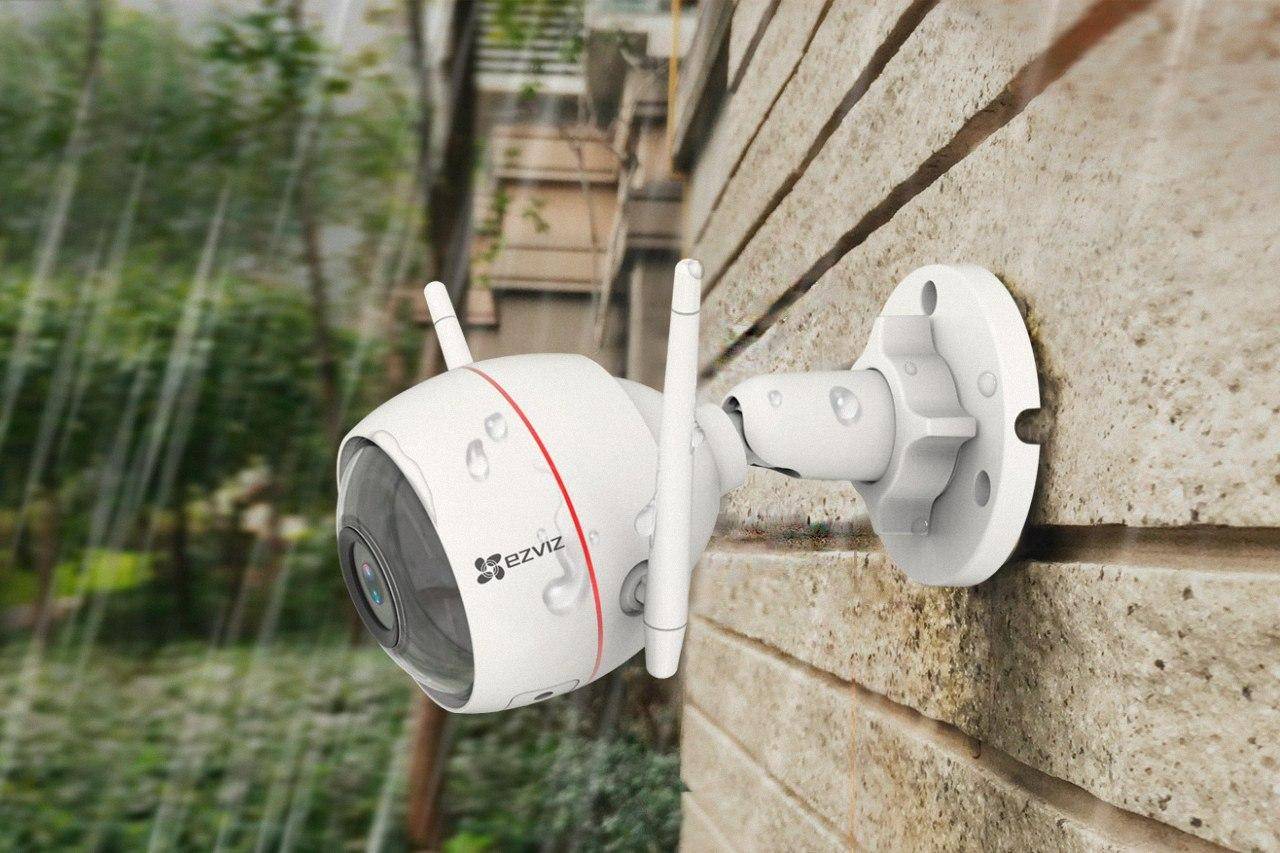

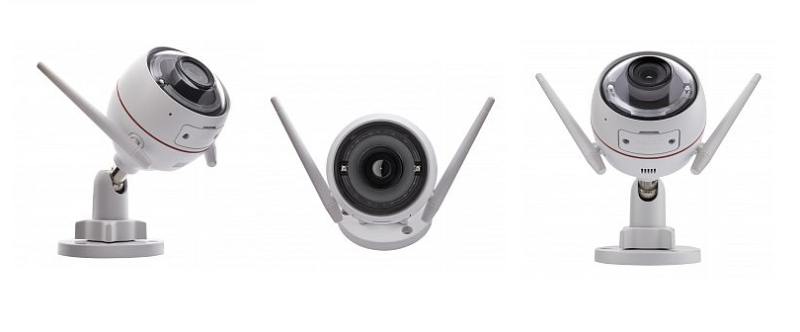

CS-C3SHW имеет устойчивый к температурным воздействиям блок
из металла и пластика — камера гарантировано работает в диапазоне от -30°C до +60°C.
Конструкция предусматривает защиту от пыли и влаги по стандарту IP66. Мощная инфракрасная
подсветка позволяет получать качественное изображение в темное время суток на
расстоянии до 30 метров.

Рассматриваемая камера может работать через кабельное
подключение RJ-45 или через Wi-Fi, удаленное соединение настраивается буквально
за несколько минут с помощью смартфона. Для записи видео используется
современный кодек H.264 с переменным уровнем битрейта, ролики могут сохраняться
на карту памяти microSD или отправляться на «облачный» сервис.

Охранные возможности впечатляют — возможна запись по расписанию или событию с помощью детектора движения, пользователь при этом получает push-уведомления. CS-C3SHW также обеспечивает двухстороннюю аудиосвязь с помощью встроенного микрофона. Есть встроенная сирена мощностью 100 Дб и стробоскоп — они активируются по настраиваемым сценариям.

Подведем итоги. Для подавляющего большинства пользователей
оптимальным выбором для удаленного уличного видеонаблюдения будет приобретение готовой
«коробочной» системы с защищенной от российского климата и вандалов камерой. При этом решения от крупных игроков на рынке даже в бюджетном сегменте позволят круглогодично контролировать происходящее на загородном участке, у гаража, в подъезде и любых других местах, где есть хотя бы мобильный интернет.

IP камеры с WiFi с функцией онлайн

На сегодняшний день большую популярность набирают так называемые облачные камеры видеонаблюдения, которые способны передавать видеопоток в интернет с дальнейшим онлайн просмотром в реальном режиме времени с любого устройства, имеющего выход в интернет. Пионером в области онлайн видеонаблюдения в России можно по праву считать сервис IVideon, и сейчас мы приведем в пример неплохие и стильные камеры видеонаблюдения с поддержкой данного облачного сервиса.

Облачная камера Nobelic NBQ-1110F

Еще одной HD IP камерой с WiFi от сервиса IVideon является недавно появившаяся в продаже стильная камера Nobelic NBQ-1110F с функцией онлайн, которая немного дешевле ocO, но обладает практически идентичными характеристиками, а в некоторых моментах даже превосходит ее. Угол обзора камеры Nobelic еще шире — 125° по горизонтали, а разрешение матрицы составляет 1280х960. Также имеется ИК подсветка, встроенная Micro SD карта, которая, кстати, поставляется в комплекте (на 16 Гб), двусторонняя аудиосвязь, детектор движения и звука, и прочие приятные мелочи. Подключается камера также за считанные минуты по QR коду.

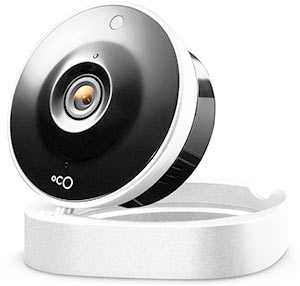

ocO — беспроводная онлайн HD камера

Самой популярной камерой от IVideon является IP камера видеонаблюдения с WiFi с функцией онлайн ocO, которая по своим характеристикам является достаточно универсальной, и подходит для широкого круга пользователей — начиная от обычных домохозяек, до успешных бизнесменов.

Кстати, недавно мы опубликовали полный обзор характеристик данной камеры со множеством фотографий, можете почитать здесь.

Камера отлично вписывается в любой интерьер и становится его неотъемлемой частью. Настройка камеры занимает буквально считанные минуты — все первоначальные действия по настройке камеры осуществляются через специальное приложение для мобильных устройств под управлением Android и iOS. Среди основных характеристик устройства можно выделить широкий угол обзора — 120° по диагонали, а также HD разрешение записи, благодаря чему ни одна деталь не останется не замеченной. Помимо всего прочего в камере ocO имеется возможность двусторонней аудиосвязи — вы можете поговорить с тем, кого видите благодаря встроенному динамику. Наличие детектора движения и звука позволяет камере отправлять вам уведомление на мобильный телефон при возникновении оных — отличная функция, которая будет как нельзя кстати, когда камера используется в качестве видео няни для маленького ребенка. Также имеется возможность ночной съемки благодаря встроенной ИК подсветке. И, конечно же, главное преимущество — возможность удаленного видеонаблюдения и хранения записей в облаке IVideon.

КАРКАМ КАМ-001

Бюджетным вариантом онлайн IP камеры с поддержкой Wi-Fi на данный момент является камера КАРКАМ КАМ-001. Данный аппарат помимо беспроводной связи поддерживает работу в облачном сервисе производителя camcloud.ru, а также имеет слот для установки карт памяти Micro SD и встроенный аккумулятор на 500 mAh, и может работать автономно. Разрешение съемки составляет 1280х720, угол обзора по горизонтали — 90°. Имеется возможность установки 3G/4G модема. Также камера имеет встроенную ИК подсветку что позволяет вести видеонаблюедние даже в полной темноте. Вполне неплохое устройство с хорошими характеристиками за относительно небольшую цену — 4990 рублей на момент написания статьи.

Общие сведения

Отличие от IP видеоконтроля заключается в расстоянии передачи видеоинформации, которое может достигать 500 м без дополнительных приспособлений. Сегодня применяются такие форматы качества: 720р (1280х720) — HD и 1080р (1920×1080) — Full HD.

AHD камеру к простому видеорегистратору не получится подсоединить, а аналоговую камеру к AHD видеорегистратору подключить можно. Подобная система наблюдения является смешанной, поскольку имеет возможность подсоединения сетевых камер. В некоторых образцах присутствует возможность поддержки облачных сервисов и гаджетов.

Имеется функция трансляции по единому кабелю видео- и аудиоинформации, в том числе сигналы управления PTZ.

Настройка и подключение

IP видеосистему самостоятельно настроить и подключить довольно сложно и проблематично. Если вы не технический специалист и слабо разбираетесь в прописывании и присвоении IP адресов, у вас навряд-ли получится все сделать правильно с первого раза.

Поэтому, если вы хотите подключить видеонаблюдение сами, без приглашения в дом сторонних специалистов, то выбирайте формат AHD. Используйте для этого готовые комплекты с заряженным кабелем, уже имеющим необходимые разъемы.

Просто втыкайте последовательно коннекторы в камеры и в видеорегистратор и пользуйтесь. Даже пенсионеры с этим справляются без особых сложностей.

IP формат – это разделка и обжимка витой пары, настройка IP адресов, подключение свитчей и многое другое. Тут уже потребуются определенные навыки и знания.

Длина кабеля и расстояние до видеокамер

В условиях, когда видеокамеры находятся на дальних расстояниях (более 80 метров), у AHD формата с этим больших проблем не возникает. Здесь вы можете наращивать кабель до 500 метров без особых потерь видеосигнала.

Единственно, требуется быть внимательным с параметрами питания. Все-таки передать 12V по тонким проводкам до полукилометра не всегда получается. Нужно либо увеличивать напряжение, либо сечение проводов.

А вот с IP видеонаблюдением все гораздо сложнее. При увеличении длины кабеля свыше 80м придется устанавливать специальные усилители сигнала.

В здании эти блочки еще можно где-то запрятать, а вот на открытых пространствах придется мудрить какую-то дополнительную защиту, герметичные шкафчики, подвод питания и т.п.

Если у вас все-таки стоит задача проложить именно IP систему и при этом камеры будут находиться на очень больших расстояниях, то можно попробовать все осуществить на оптоволокне.

Однако цена монтажа и комплектующих здесь будет совершенно другими. Поэтому в данном случае, как вы понимаете, AHD в плюсе.

Удаленный доступ

Почему-то изначально укоренился миф, что удаленный просмотр видео возможен только на IP цифре. А ведь для многих именно этот фактор является определяющим при покупке и выборе той или иной системы.

Запомните, что удаленный просмотр можно настроить на всех системах видеонаблюдения.

Разница между IP и AHD в этом вопросе заключается в том, что IP камеры могут без регистратора напрямую подключаться к интернету. Благодаря чему, просто с телефона, зайдя в сеть, вы сможете удаленно просматривать картинку.

Для AHD же обязательно нужен видеорегистратор. Именно его вы подключаете во всемирную сеть и далее уже из любой точки наблюдаете за объектом.

Казалось бы, отсутствие видеорегистратора — это существенное преимущество. Однако подобные системы, где запись сохраняется на встроенных SD карточках нельзя считать полноценными и профессиональными. Это скорее любительский или вынужденный в определенных случаях вариант.

Камеры с SD картами это в первую очередь очень маленький архив. А нам видеонаблюдение в большинстве случаев необходимо не для онлайн просмотра, а для записи произошедшего события и возможности просмотреть его через несколько дней.

Ну и не забывайте, что камеру запросто могут украсть, вместе со всей информацией на карточке внутри нее. А кто это сделал, вы даже и не узнаете.

Есть, конечно, возможность записи в облачное пространство. Но для объемных данных оплата за такие сервисы сопоставима с ценой физического регистратора.

Запись непосредственно на домашний компьютер также не вариант. В этом случае вы должны будете собрать его из таких комплектующих, которые без проблем будут работать годами по 24 часа в сутки.

Это сопоставимо со сборкой полноценного сервера у себя дома — цена вопроса от 100 тысяч и выше. Поэтому оптимальный и самый экономный вариант, это все таки видеорегистратор.

Не покупайтесь на разговоры о внутренней памяти и автономности устройства.

Современные аналоговые камеры

Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.

Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.

Analog High Definition (AHD) камера

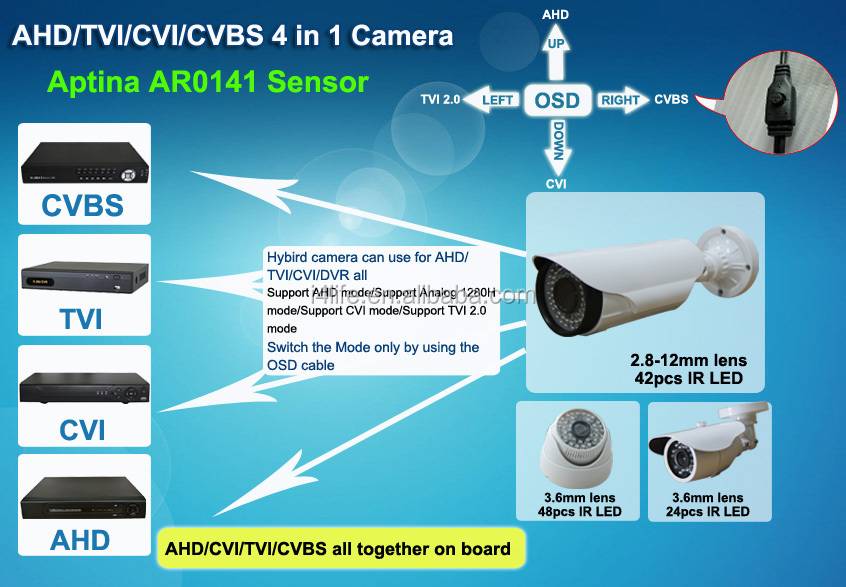

Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:

HD-TVI (Hikvision);
HD-CVI (Dahua);
AHD (открытая технология для оборудования любых производителей).

К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.

Коаксиальный кабель RG59

Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.

Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.

Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:

Более низкая стоимость по сравнению с IP камерами на 10-30%;
Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.

Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.

Монтаж и настройка. Требования к кабелю

Процесс монтажа достаточно трудоемок, поскольку отдельная соединительная линия требуется для каждой камеры. Максимальная длина линии зависит от типа кабеля, его качества и типа системы. Теоретически, в системах видеонаблюдения стандарта CCTV сигнал можно передать на расстояние до 300 метров. Современные стандарты HDCVI, HDTVI и AHD позволяют передавать сигнал по коаксиальному кабелю до 500 метров. В случае использования витой пары UTP CAT.5e расстояние колеблется от 100 до 150 метров.

При использовании специальных приемопередачиков, длина витой пары может составлять более километра.

Аналоговый сигнал довольно сильно зависит от уровня помех, поэтому получить изображение хорошего качества на слишком длинных линиях затруднительно.

Коаксиальный кабель более подвержен действию помех, чем витая пара. Это стоит учесть, если система видеонаблюдения устанавливается в помещениях с высоким уровнем помех, например, на производстве.

Аналоговое видеонаблюдение имеет очень высокую надежность, поскольку программная часть содержится только в устройстве отображения (записи) видео. «Подвисание» картинки, задержки изображения и выпадение кадров случаются достаточно редко. Общая надежность всей системы напрямую зависит от аппаратной составляющей.

Снизить количество отказов можно качественным монтажом и приобретением фирменного оборудования у проверенных поставщиков.

Масштабировать уже построенную систему может оказаться слишком дорого, поскольку кроме дополнительных камер может потребоваться наращивание каналов регистрации изображения. Если отсутствует резерв каналов, то это выльется в приобретение нового видеорегистратора или дополнительной компьютерной платы видеоввода (для систем CCTV).

Особой подготовки для установки и настройки небольшой системы не требуется. Ее можно смонтировать самостоятельно на даче, в квартире или загородном доме. Материалы и оборудование имеют достаточно демократичную стоимость, а при необходимости можно подобрать даже бюджетный вариант системы.

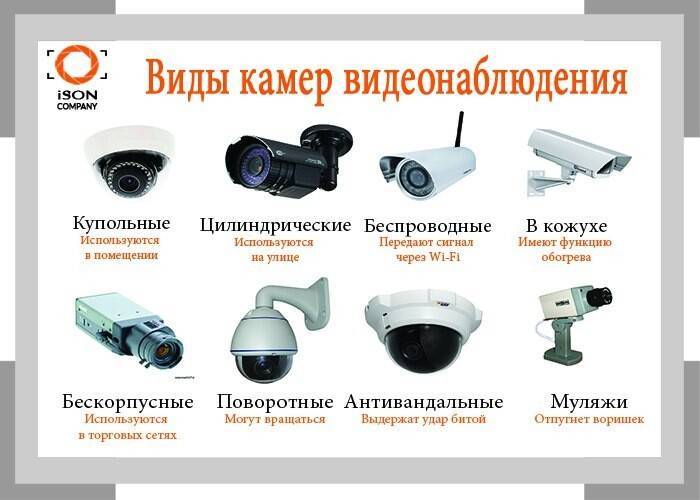

Различия по виду корпуса

Корпусные видеокамеры также разделяются на несколько более мелких категорий:

Цилиндрические.
Купольные.
Кубические.

К цилиндрическим относится подавляющее большинство продающихся в магазинах камер с классическими углами обзора, поэтому на различных объектах, в офисах или на предприятиях чаще всего можно увидеть именно такие камеры видеонаблюдения. Купольными нередко делают камеры с увеличенными углами обзора, поскольку в цилиндрический корпус для данных целей не подходит совершенно.

Корпус кубических камер выполнен в форме квадрата или прямоугольника, такие устройства легко устанавливать на какую-либо плоскую поверхность (стол, полка), благодаря чему для них необязательно устанавливать специальное крепление. В остальном кубические камеры редко чем отличаются от цилиндрических.

AHD

Формат AHD (analog high definition – аналоговая система высокой четкости) был разработан в 2013 году. В отличие от предшественников эта видеосистема поддерживает съемку с разрешением не в 1280х720, а 1920х1080 точке (Full HD). При этом аналоговый сигнал передается на видеорегистратор по коаксиальному кабелю с конвертацией в цифровой формат. Дополнительным преимуществом камер нового поколения стала дальность передачи сигнала, до 500 м без подключения дополнительных устройств усиления. Формат передачи AHD стал золотой серединой между аналоговыми и цифровыми системами видеонаблюдения.

Стоимость камеры зависит от типа матрицы сенсора и функциональности. Подключение камер не отличается от подключения аналоговых устройств, благодаря разъему BNC, к которому подсоединяется коаксиальный кабель. Этот стандарт подходит для работы на любых объектах, поддерживает аналоговое и цифровое оборудование, позволяет заменять камеры постепенно.

Преимущества:

Просмотр в режиме реального времени, без задержек и помех.
Качественное изображение даже при низкой освещенности.
Независимость от состояния интернет-сети.
Надежность и безопасность, отказ одного устройства не влияет на работу системы в целом.
Монтаж, установка и обслуживание не требуют специальных знаний.

Недостатки:
