В чем разница между заземлением и уравниванием потенциалов?

Откуда в трубах электрический ток?

К появлению электрического потенциала на сантехнической арматуре приводят:

• Локальные аварии электрооборудования и нарушения технологии производства работ.
• Статическое электричество.
• Естественный электрический потенциал.
• Блуждающие токи.
• Токи, связанные с проявлениями феномена электрохимической коррозии.

К локальным авариям электрооборудования относятся: обрыв проводов линий электропередач с изолированной нейтралью, частичный пробой изоляции подземных электрических кабелей; неисправность электрооборудования в квартире – разрушение корпусов ТЭН водонагревательных приборов, что может произойти не только у вас, но и у соседей. Классический пример нарушения технологии производства работ – подключение нейтральной шины сварочных трансформаторов к трубам водоснабжения.

Статический заряд может появиться на сантехнической арматуре, подключенной к полихлорвиниловым трубам из-за непрерывного тока воды по ним. Широкое применение акрила для ремонта старых эмалированных ванн или установка емкостей из этого материала способствует накоплению заряда электричества на их поверхностях.

Естественный электрический потенциал имеет все, что находится на поверхности планеты Земля или в ее атмосфере. Происходит это из-за того, что земная твердь имеет отрицательный потенциал, а свод небесный – положительный. И чем выше расположено физическое тело, тем больше его величина. Например, на высоте человеческого роста он может быть равен 100-110 вольтам.

Так называемые блуждающие токи могут появляется там, где проложены пути электрифицированного транспорта. Дело в том, что рельсы используются в качестве заземляющей шины. Через них ток, вращающий электродвигатели вагонов, уходит в землю. Если вы живете возле трамвайных путей или депо метрополитена, вероятность того, что при умывании вы будете ощущать легкое пощипывание в кончиках пальцев, очень велика.

Если водопроводные трубы сделаны из разных материалов, то возникают токи электрохимической коррозии. Для человека они в наименьшей степени опасны, но оказывают разрушающее воздействие на сами трубы и сантехническую арматуру. Например, если вы подключаете полотенцесушитель из нержавеющей стали непосредственно к трубам из черного металла, то через некоторое время в соединительных муфтах появится неустранимая течь из-за ослабления резьбового сопряжения.

Как обыкновенный человек может попасть под действие тока в собственном жилище, на производстве и в любом другом месте: краткое пояснение физических процессов

Правила безопасности учитывают несколько вариантов развития подобных событий и предлагают технические решения для спасения от них

Это важно хорошо понимать

Какие опасности скрыты в схеме существующей бытовой сети

Современные квартиры буквально напичканы электрическими помощниками, облегчающими наш быт. Их производители стремятся максимально обезопасить пользователей, но от них не все зависит.

Любая техника имеет ограниченный ресурс, а качество ее изготовления, складского хранения и эксплуатации не всегда соответствует техническим нормативам. Поломки возникают случайно в самых неожиданных местах.

Например, через сгоревший ТЭН с нарушенной изоляцией фаза элементарно распространяется через окружающую его водную среду в стиральной или посудомоечной машине.

Подобное повреждение диэлектрического слоя происходит довольно часто. При включении электрического прибора с нарушенной изоляцией высокий потенциал фазы переходит на токопроводящий корпус.

Стоит человеку до него дотронуться, как он попадает под напряжение, а через его тело начинает протекать опасный ток.

Его величина по закону Ома ограничивается только общим сопротивлением участка цепи, которое носит случайный характер. Сила протекающего тока может иметь значения от десятых долей ампера и значительно больше. Исход получения электротравмы предсказуем.

Если же корпус бытового прибора надежно заземлен, то картина протекания тока через человека резко меняется.

Сопротивление заземляющего контура строго регламентируется и поддерживается на безопасном пределе. За счет этого потенциал фазы стекает с корпуса. Когда к нему дотронется человек, то создаваемая нагрузка через его тело своей силой не сможет причинить большого вреда организму.

А чтобы его еще уменьшить в схему вводятся:

• автоматические выключатели, реагирующие даже на перегруз, а не только короткие замыкания;
• дифференциальные автоматы и УЗО, срабатывающие от утечек.

Однако в этом вопросе тоже не все так просто, ибо даже правильно настроенный автомат может банально не сработать из-за того, что при его выборе Таких случаев встречается много: проводка выгорает (возможно и здание), а защита не отрабатывает.

По этой причине включение УЗО в схему обязательно: оно отработает от возникшей утечки.

Как можно получить удар током от случайных источников напряжения

Жилые и производственные помещения содержат в своей конструкции не только закрытое изоляцией электрическое оборудование, но и массу технических систем (водопроводы, газопроводы, антенны, воздуховоды, арматура стен, рельсы и шахты лифтов…) выполненных из стальных или иных токопроводящих материалов.

В силу различных обстоятельств на них может быть подано напряжение (удар молнии, пробой изоляции бытовой сети, ошибки электриков или домашних мастеров…).

Когда человек прикоснётся к такому предмету, то через него может потечь опасный разряд.

Его величина не предсказуема, зависит от многих случайных факторов, но она весьма опасна для жизни.

Поэтому все токопроводящие магистрали, даже не относящиеся к электрической схеме, подключаются к контуру заземления здания. Такое их соединение называется ОСУП — основная система уравнивания потенциалов. Она призвана надежно отводить случайно появляющийся опасный потенциал из зоны обитания людей.

В многоэтажных зданиях современного панельного или монолитного строительства подобные технические системы, например, трубопроводы различного назначения имеют большую протяженность, достигая нескольких сотен метров.

Если через них станет проходить ток большого разряда, то на такой длине, имеющей увеличенное сопротивление, возникает падение напряжения. Оно тоже опасно для людей, поэтому подлежит снижению.

С этой целью во всех квартирах все токопроводящие части, не относящиеся к электрической схеме (трубы, краны, батареи, даже акрилловые ванны, собирающие статическое электричество), тоже подлежат подключению к контуру заземляющего устройства здания.

Такое соединение называется ДСУП или дополнительная система уравнивания потенциалов.

Здесь тоже важно использовать защиты типа УЗО или дифавтоматы. Все эти процессы важно представлять для того, чтобы не совершать грубых ошибок и не нарушать действующие правила безопасности.

Все эти процессы важно представлять для того, чтобы не совершать грубых ошибок и не нарушать действующие правила безопасности.

А как работает заземляющая конструкция в этих ситуациях я рассказываю дальше.

Система молниезащиты

Из-за быстроты нарастания тока и его большой силы при ударе молнии создается огромная разница потенциалов, намного превышающая ту, которая возникает в связи с утечкой тока. Поэтому требуется выравнивание потенциалов для защиты от влияния токов молний.

Для предотвращения неконтролируемого замыкания должны быть сторонне или напрямую совмещены молниезащитная конструкция, заземляющая система, оснастка из металла, электроустановки с защитными механизмами.

Шина уравнивания потенциалов с открытым доступом для проверочных работ должна иметь соединение с уравнивающей системой. Также шина обладает соединением с заземлением. В больших зданиях их может быть несколько, если они будут обладать соединением между собой.

Выравнивание потенциалов в молниезащитной системе осуществляется в месте попадания проводников в помещение и там, где нарушены безопасные дистанции, на уровне почвы или в подвале.

Дом, построенный с использованием стального каркаса или железобетонного основания либо с отдельным помещением для внешней молниезащиты, должен обладать уравниванием потенциалов на уровне грунта. В домах с высотой более 30 м оно выполняется каждые 20 м.

Молниепроводящие детали устанавливаются на безопасном расстоянии для предотвращения появления импульсных реакций. При невозможности соблюдения безопасной дистанции системы уравнивания потенциалов, устройство отведения молнии и приемник формируют между собой дополняющие связи. Стоит отметить, что они способны привести к занесению в строение повышенного потенциала.

Электросфера Земли

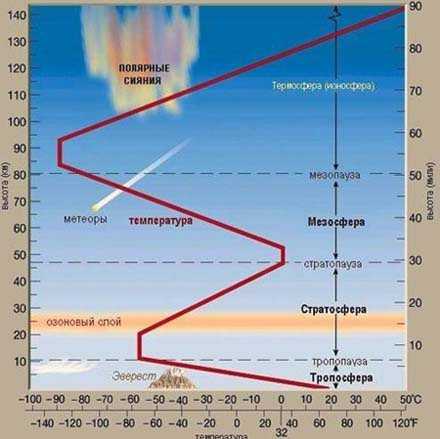

Электросфера Земли простирается от уровня моря на высоту около 60 км. В верхних слоях, там где много свободных ионов и эта часть сферы называется ионосферой, проводимость максимальная, так как есть свободные носители зарядов. Потенциал в ионосфере можно сказать выровнен, так как эта сфера по сути считается проводником электрического тока, в ней существуют токи в газах и ток переноса. Источником свободных ионов является радиоактивность Солнца. Поток заряженных частиц, идущих от Солнца и из космоса «выбивает» электроны из молекул газа, что приводит к ионизации. Чем выше от поверхности моря, тем меньше проводимость атмосферы. У поверхности моря электропроводность воздуха составляет порядка 10-14 Сименс/м (См/м), но она быстро растет по мере увеличения высоты, и на высоте 35 км составляет уже 10-11 См/м. На такой высоте плотность воздуха составляет всего 1% от той, что у поверхности моря. Дальше, с ростом высоты проводимость меняется неоднородно, потому как оказывает влияние магнитное поле Земли и потоки фотонов от Солнца. Это значит, что проводимость электросферы выше 35 км от уровня моря неоднородна, зависит от времени суток (поток фотонов) и от географического места (магнитное поле Земли).

Для того, чтобы произошел электрический пробой между двумя плоскими параллельными электродами (расстояние между которыми 1 метр), которые находятся на уровне поверхности моря, при сухом воздухе, необходима напряженность поля в размере 3000 кВ/м. Если же эти электроды поднять на высоту 10 км от уровня моря, то потребуется всего лишь 3% от такой напряженности, то есть достаточно 90 кВ/м. Если же электроды сблизить так, что расстояние между ними будет 1 мм, тогда потребуется в 1000 раз меньшее напряжение для пробоя, то есть 3 кВ (уровень моря) и 9 В (на высоте 10 км).

Естественная величина напряженности электрического поля Земли у ее поверхности (уровень моря) составляет порядка 150 В/м, что гораздо меньше значений необходимых для пробоя между электродами даже в промежутке 1 мм (требуется 3 кВ/м).

Схема выравнивания потенциалов

Ввиду того, что ванная относится к особо опасному типу помещений по электробезопасности из-за влажных условий и концентрации там металлических труб, именно в ней или сразу возле нее в санузле ставится пластиковая коробка с шиной. Под болтики шины заземления и зажимаются все проводники, подключенные на болтовое соединение или хомут ко всем металлическим частям ванной.

Внимание. на каждый металлический предмет ведется от коробки отдельный проводник- нельзя подключать одним проводом последовательно несколько металлических частей

В исключительных случаях можно сделать лишь одно последовательное соединение, но без разрыва проводника.

Необходимо соединять вместе отдельными проводами не только корпуса ванной, светильников, водопроводных труб и отопления, но и заземляющие контакты розеток и коробку металлических дверей в ванной.

Как правило, коробка с шиной заземления устанавливается либо в ванной, но чаще- в санузле за зашивкой труб, там проходящих. Доступ к ней как и счетчикам воды всегда можно получить через дверцу в зашивке.

По современным требованиям по междуэтажному стояку с трубами ведется дополнительно заземленная полоса шириной 50 миллиметров или оцинкованная проволока диаметром не менее 6 мм, к которой отдельным медным проводником подключается коробка выравнивания потенциалов. Благодаря этому создается кольцо между электрощитом и заземлителем дома, а это двойная надежность.

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции. Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами. В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание. Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол. При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях. В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной. Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

Список литературы

1.ГОСТ Р 50462–92
(МЭК 446–89). Идентификация проводников по цветам или цифровым
обозначениям. М.: Изд-во стандартов, 1993.

2.International standard IEC 60446. Basic and safety principles
for man-machine interface, marking and identification. Identification of
conductors by colours or alphanumerics. Fourth edition. – Geneva: IEC, 2007‑05.

3.Харечко В.
Н., Харечко Ю.В. Требования нового стандарта МЭК 60446
к цветовой и буквенно-цифровой идентификации проводников// Электрика. 2007.
№ 9.

4.Харечко
Ю. В. Терминологические ошибки в стандарте МЭК 60446,
устанавливающем требования к цветовой и буквенно-цифровой идентификации
проводов// Новости международной стандартизации МЭК и ИСО. Информационный
бюллетень. 2007. № 7.

5.International standard IEC 60445. Basic and safety principles
for man-machine interface, marking and identification. Identification of
equipment terminals and conductor terminations. Fourth edition. – Geneva: IEC, 2006‑11.

6.Guide 104. The preparation of safety publications and the use of
basic safety publications and group safety publications. Third edition. – Geneva: IEC, 1997‑08.

7.ISO/IEC Guide 51. Safety aspects. Guidelines for their
inclusion in standards. Second edition. – Geneva: IEC, 1999‑12.

8.ГОСТ Р 51898–2002.
Аспекты безопасности. Правила включения в стандарты. М.: Стандартинформ, 2006.

9.ГОСТ Р МЭК 60050‑195–2005.
Заземление и защита от поражения электрическим током. Термины и определения.
М: Стандартинформ, 2006.

10.International standard IEC 60050‑195. International
Electrotechnical Vocabulary. Part 195: Earthing and protection against
electric shock. First edition. – Geneva: IEC, 1998‑08.

11.International standard IEC 60050‑195-am1. International Electrotechnical
Vocabulary. Part 195: Earthing and protection against electric shock.
First edition. Amendment 1.
– Geneva: IEC, 2001‑01.

12.Харечко В.
Н., Харечко Ю. В. Классификация проводников в низковольтных электрических
установках// Электрика. 2006. № 6.

13.International standard IEC 60364‑4‑41. Low-voltage
electrical installations. Part 4‑41: Protection for safety.
Protection against electric shock. Fifth edition. – Geneva: IEC, 2005‑12.

14.International standard IEC 60757. Code for designation of
colours. First edition. – Geneva: IEC, 1983‑01.

15.Правила
устройства электроустановок/ Раздел 1. Общие правила. Гл. 1.1: Общая
часть; гл. 1.2: Электроснабжение и электрические сети; гл. 1.7:
Заземление и защитные меры электробезопасности; гл. 1.9: Изоляция
электроустановок. Раздел 6. Электрическое освещение. Раздел 7.
Электрооборудование специальных установок. Гл. 7.1: Электроустановки
жилых, общественных, административных и бытовых зданий; гл. 7.2:
Электроустановки зрелищных предприятий, клубных учреждений и спортивных
сооружений; гл. 7.5: Электротермические установки; гл. 7.6:
Электросварочные установки; гл. 7.10: Электролизные установки и установки
гальванических покрытий. 7-е изд. М.: ЗАО «Энергосервис», 2002.

16.Харечко В.
Н., Харечко Ю. В. Идентификация проводников в электроустановках зданий//
Электрика. 2006. № 5.

17.Харечко Ю.
В. Уточнение требований к цветовой и буквенно-цифровой идентификации
проводников// Главный энергетик. 2007. № 8.

18.International standard IEC 60227‑1. Polyvinyl chloride
insulated cables of rated voltages up to and including 450/750 V.
Part 1: General requirements. Edition 3.0. – Geneva: IEC, 2007‑10.

19.International standard IEC 60245‑1‑am1. Rubber
insulated cables. Rated voltages up to and including 450/750 V.
Part 1: General requirements. Fourth edition. Amendment 1. – Geneva: IEC, 2007‑10.

20.International standard IEC 60245‑1. Rubber insulated
cables. Rated voltages up to and including 450/750 V. Part 1: General
requirements. Fourth edition. – Geneva: IEC, 2003‑12.

21.Харечко В.
Н., Харечко Ю. В. Об изменении требований к цветовой идентификации жил многожильных кабелей // Электрика. 2008. № 2.

22.IEC 60079‑11.
Explosive atmospheres. Part 11: Equipment protection by intrinsic safety
«i». Fifth edition. – Geneva: IEC, 2006‑07.

23.British Standard BS 7671–2001. Requirements for Electrical
Installations. IEE Wiring Regulations. Amendment
No 2. Sixteenth edition. – London: BSI and IEE,
2004.

24.British Standard BS 7671–2001. Requirements for Electrical
Installations. IEE Wiring Regulations. Sixteenth edition. – London: BSI and
IEE, 2001.

25.International standard IEC 60227‑2. Polyvinyl chloride
insulated cables of rated voltages up to and including 450/750 V.
Part 2: Test methods. Edition 2.1. – Geneva: IEC, 2003‑04.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Реальные примеры появления опасного потенциала в городской многоэтажке

Изначально вся система заземления в новом жилом здании исправна и работает в штатном режиме. Иначе здание просто не примут в эксплуатацию. Но вот проходят годы, у кого-то из жильцов начинается ремонт, на первом этаже, к примеру, появляются учреждения, а то и все здание начинают реконструировать. Опасное напряжение на металлических элементах в квартире может появиться в таких распространенных случаях:

1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.

  Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.

• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

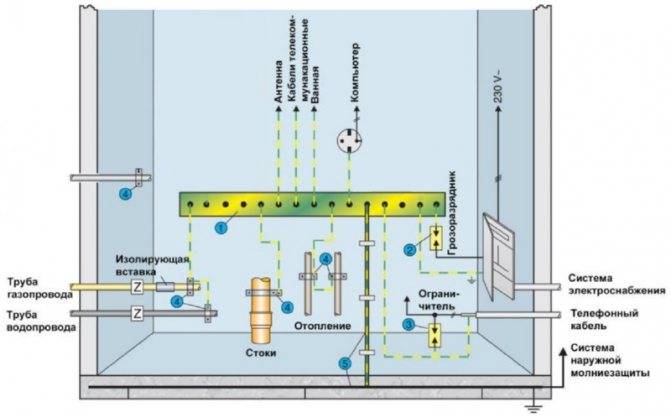

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.
