Что выбрать – витую пару UTP или FTP?

Чтобы спроектировать структурированную кабельную систему правильным образом, нужно тщательно подготовиться, учитывая каждую деталь. Поскольку многие сети базируются на витой паре, возникает вопрос, какой кабель лучше брать: UTP или FTP.

Сразу скажем, что однозначно ответить на него не получится. Дело в том, что витая пара используется в разных условиях. От них и зависит, какой кабель лучше брать и для каких случаев.

Рассказываем, в чем схожесть и отличия двух типов сетевых шнуров и что необходимо учесть при выборе в первую очередь.

Что у них схожего:

Оба кабеля используют, чтобы организовать телефонную или компьютерную линию связи.
Модели могут иметь одинаковую категорию: 3-ю — для телефонных сетей, 5 и 5‑е, 6 и 6А, 7 и 7А — для интернета. Это говорит о том, что при полном отсутствии электромагнитных помех пропускная способность экранированного и неэкранированного кабеля может быть одинаковой если они принадлежат к одной категории.
Проводники кабеля оснащены защитной оболочкой, которая предотвращает изломы. Наружная изоляция некоторых моделей обоих типов может быть огнеупорной, бронированной или сделанной из материала, который не выделяет вредных газов при горении.

В чем схожесть моделей, мы разобрались. Теперь поговорим об их различиях.

Отличия

Хотя конструкция кабелей во многом похожа, в ней заключаются и основные отличия. Так, витая пара FTP внутри еще и дополнительно оснащена внутренней защитой от радиоволнового, инфракрасного излучения, а также ультрафиолета. Под наружной оболочкой такого шнура находится пленка из фольги. Благодаря этому на качество сигнала, который проходит через такой провод, не влияет электромагнитное излучение, исходящее от электроприборов и силовых кабелей.
В UTP кабеля, в свою очередь, нет защитного экрана из фольги, и она подвергается различным электромагнитным помехам которые негативно влияют на передачу данных. В этом, как раз и основное их отличие. По этому если нет сильных помех — переплачивать не нужно: подойдет вариант, не оснащенный защитным экраном.

Также следует учитывать:

Витая пара FTP требует использования таких же экранированных коннекторов и других элементов пасивного оборудования к которым они подключаются. Имеется в виду, что если полученный патч-корд планируется подключать к коммутационной панели, ее разъемы тоже должны иметь аналогичный защитный экран. Кроме того, такой кабель нуждается в заземлении системы. В противном случае экран будет принимать на себя все помехи.
FTP шнуры — более толстые и менее гибкие, что влияет на комфорт монтажа.

Какой кабель все же лучше UTP или FTP?

Как мы уже говорили в начале статьи, применение кабеля должно соответствовать особенностям сети и условиям, в которых он будет эксплуатироваться.

Например, вы выбираете кабель для квартиры, дома. Обычно здесь много устройств, которые образуют помехи, особенно — на кухне, где находится большое количество бытовой техники. Как правило, в других комнатах электроприборов меньше. В связи с этим можно посоветовать использовать экранированную витую пару на кухне и на входе, протянув ее до маршрутизатора. В остальные же комнаты пойдет витая пара UTP.

Что касается применения кабеля в промышленном масштабе, то неэкранированные модели не подходят, поскольку не способны защитить сигнал от высокочастотных помех. С другой стороны, шнуры FTP не уберегут его от низкочастотных помех, вызванных мощными двигателями. К тому же для них характерно низкое затухание сигнала. Так что это нужно учитывать при организации сети в подобных условиях.

Итак, решить, что лучше — кабель витая пара UTP или FTP, можно только зная особенности сети

Выбирая оптимальный вариант, следует принимать во внимание условия использования, а именно наличие источников электромагнитных помех. Остальные же характеристики, такие как категория и способ прокладки, необходимо учитывать независимо от того, какому типу кабеля вы отдали предпочтение

Так что же лучше – оптика или медная витая пара

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

	Оптоволокно	Медная витая пара
Теоретически достижимая скорость связи	OS1 – 40 Гбит/с OS2– 100 Гбит/с OM3 и ОМ4 – 100 Гбит/с	До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии	OS1 – 100 км OS2 – 40 км ОМ3 – 300 м ОМ4 – 125 м.	100 м
Физические свойства кабеля	Тонкий, хрупкий	Толстый, гибкий
Подверженность внешним воздействиям	Чрезмерные изгибы, давление, некоторые виды излучений	Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием	Требует покупки специальных адаптеров	Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание	Требует спецоборудования и профессиональной подготовки	Требует минимальных навыков и знаний
Стоимость	Высокая	Низкая

Подведем итоги:

Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
Вам нужна скорость, и этим все сказано.
Безопасность сети в плане возможной утечки данных – ваше всё.

UTP кабель: что это такое и как он работает?

Принцип работы UTP кабеля основан на использовании двух витых пар проводов. Один провод в паре используется для передачи сигнала, а другой — для приема сигнала. Провода в паре тщательно переплетены, чтобы уменьшить помехи от внешних источников. Каждая витая пара обладает своими характеристиками, например, количество витков на дюйм, что влияет на качество передачи данных и скорость передачи.

Для соединения UTP кабеля с устройствами используются разъемы RJ-45. Эти разъемы имеют восемь контактов, которые соответствуют восьми проводам в кабеле. Они обеспечивают надежное соединение и позволяют передавать данные на высокой скорости.

UTP кабель имеет несколько типов категорий, таких как CAT5, CAT5e, CAT6, CAT6a и другие. Каждая категория имеет свою спецификацию и предназначена для определенных типов сетей и требований к передаче данных. Выбор подходящей категории UTP кабеля зависит от требований и бюджета вашего проекта.

Преимущества использования UTP кабеля включают простоту монтажа, низкую стоимость и хорошую защиту от помех. Кабель не нуждается в дополнительных защитных мероприятиях, так как использует витую пару для минимизации воздействия внешних электромагнитных полей.

Однако есть и недостатки UTP кабеля. В отличие от FTP (Foiled Twisted Pair) кабеля, UTP кабель не имеет защиты от электромагнитных помех и может быть подвержен переизлучению сигналов. Это может привести к снижению качества и скорости передачи данных.

В целом, UTP кабель является широко используемым типом проводного соединения в сетях передачи данных. Он обладает хорошей производительностью, надежностью и доступностью, что делает его привлекательным выбором для большинства сетевых приложений.

Преимущества	Недостатки
Простота монтажа	Отсутствие защиты от электромагнитных помех
Низкая стоимость	Возможность переизлучения сигналов
Хорошая защита от помех

Какой кабель лучше выбрать: UTP или FTP?

UTP — это наиболее распространенный тип кабеля, предназначенного для создания локальных компьютерных сетей. Он состоит из неэкранированных скрученных пар проводников, что делает его более гибким и удобным в установке. UTP кабель обеспечивает надежное соединение и хорошую скорость передачи данных на коротких расстояниях. Однако, он более подвержен помехам, так как отсутствует защита от внешних воздействий.

FTP — это экранированный кабель, который имеет фольговую оболочку окружающую каждую пару проводников. Он предназначен для использования в условиях более шумных и помеховых сред, таких как близость к электрическим силовым линиям или другим источникам помех. FTP кабель обеспечивает надежную защиту от внешних электромагнитных помех и снижает их влияние на качество передаваемых данных.

Выбор между UTP и FTP кабелем зависит от множества факторов, таких как расстояние между устройствами, окружающая среда, требуемая скорость передачи данных. Если вы планируете установить сетевое подключение в помещении с минимальными электромагнитными помехами, то UTP кабель будет достаточным и экономичным выбором. Если же ваши устройства находятся в шумной среде или близко к источникам помех, то рекомендуется выбрать FTP кабель для надежной защиты от внешних влияний.

В любом случае, перед выбором кабеля лучше проконсультироваться с профессионалами или специалистами в области сетевого оборудования. Они помогут определить оптимальный вариант исходя из ваших требований и особенностей.

UTP и FTP кабели являются двумя основными типами кабелей для передачи данных в сетях.
UTP кабель является более распространенным и дешевым, но предоставляет меньшую степень защиты от помех и шумов.
FTP кабель обеспечивает более надежную защиту от внешних помех и шумов благодаря улучшенной экранировке, но он более дорогой.
Если в вашей сети нет серьезных проблем с помехами, то UTP кабель может быть достаточным для ваших потребностей.
Если ваша сеть находится в окружении сильных электромагнитных помех, например, рядом с электрощитовой, лифтом или железной дорогой, то следует рассмотреть применение FTP кабеля.
При выборе кабеля необходимо учесть требования к скорости передачи данных и дальности сигнала.
Важно также установить соответствующие разъемы и оборудование для работы с выбранным типом кабеля.

FTP кабель: особенности и преимущества

Особенности FTP кабеля проявляются в следующем:

1.	Экранировка: FTP кабель имеет алюминиевую фольгу вокруг каждой пары проводников. Это позволяет уменьшить помехи от внешних источников, таких как электромагнитные поля или радиочастотные помехи.
2.	Уменьшение перекрестных помех: Благодаря экранировке, FTP кабель обеспечивает более низкий уровень перекрестных помех между парами проводников.
3.	Увеличение пропускной способности: За счет лучшей защиты от помех, FTP кабель может обеспечить более стабильную и высокую пропускную способность в сравнении с UTP кабелем.
4.	Устойчивость к воздействию внешней среды: Экранировка FTP кабеля делает его более устойчивым к воздействию влаги, пыли и других факторов, что позволяет применять его в более разных условиях.

Преимущества использования FTP кабеля:

1. Улучшенная защита от помех: FTP кабель обладает более низким уровнем помех, что позволяет обеспечить более стабильную работу сети.

2. Большая пропускная способность: Благодаря экранировке, FTP кабель обеспечивает более высокую скорость передачи данных в сравнении с UTP кабелем.

3. Устойчивость к внешним воздействиям: FTP кабель подходит для использования в условиях, где есть воздействие влаги, пыли или электромагнитных полей.

4. Большая дальность передачи: Благодаря экранировке, FTP кабель может передавать сигналы на большие расстояния без потери качества сигнала.

Итак, если вам требуется более защищенное соединение с высокой пропускной способностью и устойчивостью к помехам, FTP кабель может быть отличным выбором для ваших сетевых нужд.

Подключение интернета с помощью оптоволокна

Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

После проведения оптоволокна и подключения оборудования, обеспечивающего работу в оптических пассивных сетях, сотрудниками фирмы-провайдера, вся последующая настройка выполняется самостоятельно.
Прежде всего устанавливаются жёлтый кабель и розетка так, как изображено на рисунке ниже.
Можно иметь собственный Wi-Fi роутер, не обязательно приобретать маршрутизатор от Ростелекома. К Wi-Fi подключают оптоволоконный кабель, оптический терминал и основной шнур, посредством которого происходит подключение роутера к оптической розетке.
Нужно выбрать для установки всего оборудования как можно более вентилируемое место. Монтажнику из компании-провайдера следует указать, где именно нужно установить элементы сети.

Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом. Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.

Что лучше – UTP или FTP | Важные отличия

UTP и FTP – виды патч-корда, сетевого кабеля «витая пара», предназначенного для прокладывания локальной сети между компьютерами, серверами и коммутационным оборудованием. Различаются они в первую очередь конструкцией.

UTP (Unshielded Twisted Pair) – неэкранированный. Обычно состоит из восьми жил, объединённых в четыре витые пары. Каждая жила покрыта ПВХ-изоляцией и все они упакованы в оболочку-кембрик из ПВХ;

FTP (Foiled Twisted Pair) – экранированный. Между токоведущими жилами – обычно восемью, объединёнными в четыре витые пары – и оболочкой находится экран из алюминиевой фольги. Он предназначен для защиты от электромагнитных помех.

На первый взгляд FTP лучше UTP. Но не всё так просто. Разберёмся, какой провод лучше использовать в разных ситуациях.

Что выбрать – FTP или UTP?

Все экранированные кабели, и FTP – не исключение, нуждаются в обязательном заземлении экрана. Причём он должен подключаться к «земле» как минимум в двух точках – в начале линии и её конце.

В противном случае помех будет ещё больше, чем обычно. Незазёмленный или неправильно заземлённый экран выступает в качестве антенны, которая улавливает внешние электромагнитные поля. Как следствие, передача данных по такому кабелю может происходит с периодической потерей сигнала или появлением искажений.

Заземление на сетевых кабелях может выполняться двумя способами. Первый вариант – припаивание обоих концов экрана к общей шине заземления. Он не слишком правилен с точки зрения электрики, но приемлемый. Второй – использование коммутационного оборудования (серверов, сетевых карт, роутеров и маршрутизаторов) с поддержкой заземления портов. Именно этот вариант наиболее правилен. Тем не менее, такая техника отличается достаточно высокой стоимостью, да и разъёмы RJ-45 стоит использовать соответствующие, в металлическом корпусе, который и будет использоваться для подключения «земли».

В итоге сфера применения FTP-кабелей ограничена высокопрофессиональными сетями, где требуется максимальная защита передаваемого сигнала – и на это не жалеется ни денег, ни технических ресурсов. Кроме того, его стоит прокладывать на улицах, в том числе при открытом протягивании, но – опять же – с правильным подключением к «земле». Для домашнего или обычного офисного использования такой Ethernet-интерфейс будет излишним при правильном подключении и даже вредным при неправильном.

Для дома и офиса лучше выбрать обычный UTP. Он и дешевле, и проще в прокладке, и достаточно защищён от вредоносных внешних электромагнитных полей. Конечно, около холодильника или микроволновки лучше его не протягивать, но в целом качество передачи сигнала находится на достаточном уровне.

Сравнение оптоволокна и витой пары

Ethernet-кабель, который повсеместно используется для разведения проводной локальной сети состоит из медных проводков. Полностью перейти на оптоволокно провайдеры перейти не могут – по сравнению с LAN-кабелем, оптоволоконный боится изгибов. Поэтому обычный медный патч-корд до сих пор успешно применяется в сетевой инфраструктуре (особенно в домашних и офисных решениях).

Но, а что касается характеристик самого кабеля вот наглядная таблица.

Характеристики	Оптический кабель	Витая пара (медь)
Достижимая скорость связи (теория, без помех), Гбит/с	OS1 – 40 OS2 – 100 OM3/OM4 – 100	Cat 5e – До 1 Cat 6/7 – До 10
Длинна линии без повторителей (теория), км	OS1 – 100 OS2 – 40 OM3 – 0,3 OM4 – 0,125	Любой кабель до 0,1
Физические свойства	Хрупкий (боится изгибов), тонкий	Гибкий (можно делать изгиб в углах), толстый
Оборудование (совместимость)	Нужны специальные адаптеры (PON-порт)	Работает с любым оборудованием, где есть LAN-порт
Обслуживание	Нужна подготовка и спецоборудование	Можно обслуживать в «домашних условиях»
Цена	Кусается	Терпимая

Что касается внешних воздействий, то подключенное оптоволокно не боится:

Силовых наводок;
Огня;
Влаги;
Температурных перепадов;
Кислотной и щелочной среды;
«Прослушивания линии» из-за игнорирования индукционных воздействий.

О качестве и брендах

Наконец, наш рейтинг не был бы полным без градации изделий по производителям и классу (полный перечень брендов можно посмотреть в каталоге витой пары).

«Премиум»

Результаты тестов наглядно показали, что продукция элитного уровня характерна для брендов:

Hyperline, Nikolan (оба – КНР);
SkyNet (РФ).

Правда, для домашнего интернета её не применяют – и не потому, что не подходит, а из-за того, что неоправданно дорога. Скажем, сетевые кабели, подобные 40GBASE-T, прокладывают в структурах с высокими требованиями – органах государственного управления, банках, офисах транснациональных корпораций.

«Комфорт»

В данном сегменте монополистом считается NetLan (КНР). «Витые пары» серий EC и UEC/UCA сейчас в тренде на просторах бывшего СССР. Но в среднем ценовом интервале, как нигде, решающую роль играют категория и тип кабеля.

«Бюджет»

Представлен ТМ Ripo, CabLAN (оба – КНР). «Витая пара» эконом-класса – кабель с омеднёнными жилами (ССА), вполне пригоден для малобюджетных локальных сетей. Например, FTP4 CAT5E 24AWG outdoor CabLAN.

Также китайские производители выпускают бюджетный сетевой кабель с жилами из чистой меди (Cu). Оптимален в плане баланса «стоимость-качество» для населения. Например, UTP2 CAT5E 24AWG Ripo Standart.

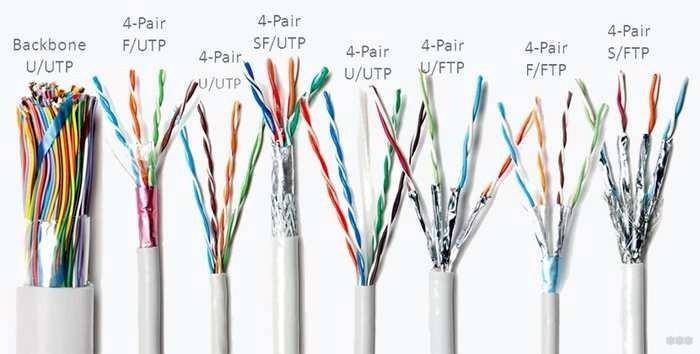

Физические характеристики FTP и UTP кабеля

FTP и UTP кабели входят в классификацию витой пары, которая используется для передачи данных в компьютерных сетях. Витая пара состоит из нескольких проводников, которые скручиваются вместе, образуя пару.

FTP (Foil Twisted Pair) кабель имеет дополнительный слой экранирования из фольги, который помогает уменьшить внешние помехи, такие как электромагнитные воздействия. У FTP кабеля есть две пары проводников, каждая из которых имеет свою фольгу вокруг пары, а также дополнительную общую фольгу для всего кабеля.

UTP (Unshielded Twisted Pair) кабель, и как следует из названия, не имеет экранирования. UTP кабель более простой и дешевый в использовании. У UTP кабеля также есть две пары проводников, которые скручены вместе, но без экранирования.

Основные различия между FTP и UTP кабелем включают:

Защита от помех: FTP кабель имеет экранирование, которое снижает внешние помехи, а УTP не имеет экранирования и менее защищен от помех.
Цена: FTP кабель обычно дороже, чем UTP кабель, из-за наличия дополнительного слоя экранирования.
Пропускная способность: FTP кабель может обладать более высокой пропускной способностью и иметь лучшую производительность в сравнении с UTP кабелем.
Дальность передачи: FTP кабель обеспечивает более дальнюю передачу данных, чем UTP кабель.

Сравнение FTP и UTP кабеля

FTP кабель
UTP кабель

Экранирование
Да
Нет

Цена
Дороже
Дешевле

Пропускная способность
Высокая
Средняя

Дальность передачи
Дальше
Ближе

Таким образом, выбор между FTP и UTP кабелем зависит от нужд и требований вашей сети. Если вы ищете более защищенное соединение с более высокой пропускной способностью и дальностью передачи, FTP кабель может быть предпочтительным выбором. Однако, если цена и простота важны, то UTP кабель может быть более подходящим.

Отличие витой пары UTP и FTP

Чем отличается кабель utp от ftp

Основные конструкционные отличия

Материал проводников.

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток – это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

	Алюминиевый проводник (Al) Алюминий на много легче меди – примерно в три раза. Ну и главное его достоинство – он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий – аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
	Омеднённый алюминий (CCA) В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).
	Медь (Cu) Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой. Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.
	Solid или Stranded Существуют два вида исполнения проводников – это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.

Solid care	Stranded


Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС.	Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.

Таблица значений AWG для одножильных кабелей.

AWG	Диаметр кабеля, мм (mm)	Сечение кабеля, мм² (mm²)	Сопротивление кабеля Ом/м [Ohm/m]
22	0.644	0.326	0.0530
23	0.573	0.258	0.0668
24	0.511	0.205	0.0842

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Преимущества оптоволокна

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки. Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.
