Провод и кабель: разница, отличия, виды

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЕЙ И ПРОВОДОВ

По назначению провода делятся на:

силовые (передача электроэнергии);
установочные (подключение к системам электропередачи);
монтажные (используются в электро и радиоприборах, щитовых и т.д.);
шнуры (служат для подключения электроприборов к сети).

Выбирать кабельную продукцию нужно исходя из нагрузки сети, условий эксплуатации и способа прокладки.

Например:

1. Кабель с двойной изоляцией подойдет используется при наружной прокладке. Кроме того, он должен быть защищен от ультрафиолетового излучения.

При открытой прокладке оптимальным решением будет использование изделий с изоляцией из сшитого полиэтилена.

2. Жесткий алюминиевый или медный кабель можно использовать для прокладывания подземных линий, мягкий с многопроволочными медными жилами для подключения подвижных устройств и механизмов.

3. В сауне или другом помещении с повышенной температурой должен использоваться термостойкий влагозащищенный кабель.

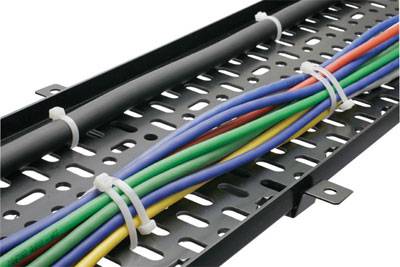

При монтаже электропроводки требуется соблюдение определенных норм и правил, касающиеся, в том числе и выбора типа и марки используемой кабельно проводниковой продукции.

* * *

НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ

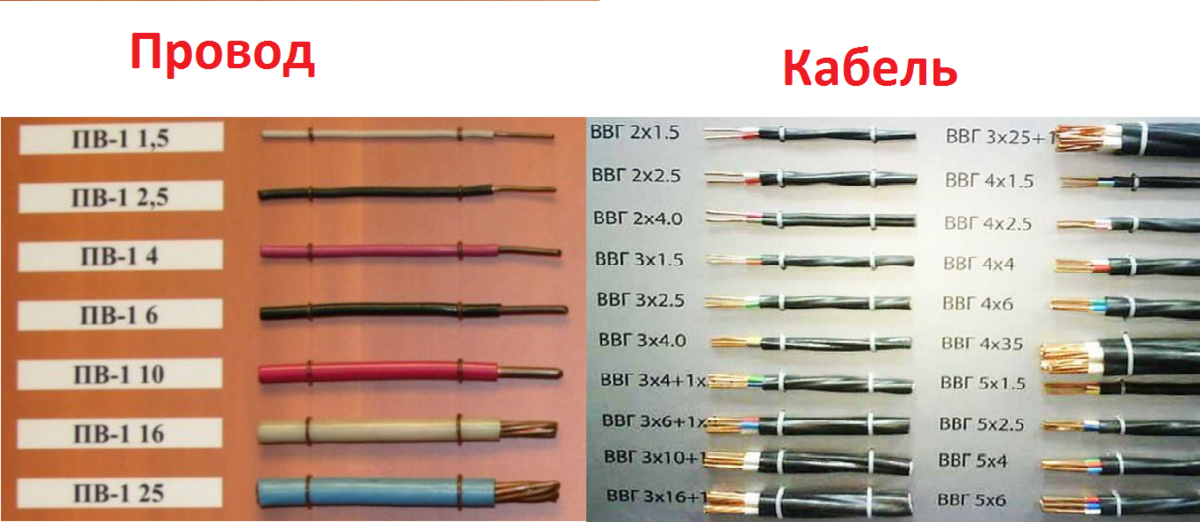

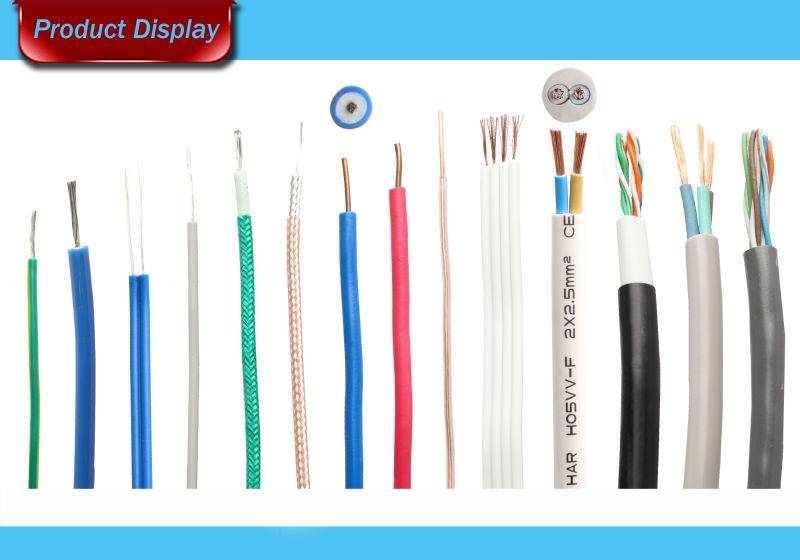

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

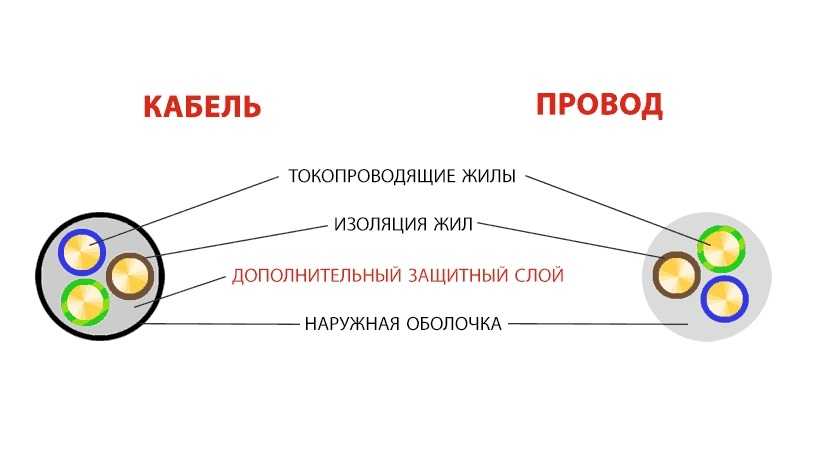

Изоляция

Так как кабель может прокладываться в разных, в том числе агрессивных средах, то изоляция кабеля должна быть рассчитана на это. Для прочности дополнительно добавляют броню — металлическую оплётку, каждую жила кроме изоляции, может быть покрыта дополнительной плёнкой, а пространство между жилами заполнено абсорбентом (тальком) — для впитывания влаги и ухудшения горения.

Проводу же всего этого не требуется, он имеет один слой ПВХ изоляции.

Маркировка

Все электротехнические изделия снабжаются маркировкой, которая подробно описывает их характеристики и предназначение. Надписи на кабелях и проводах имеют свои различия.

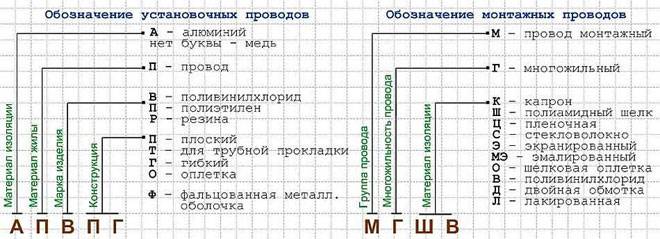

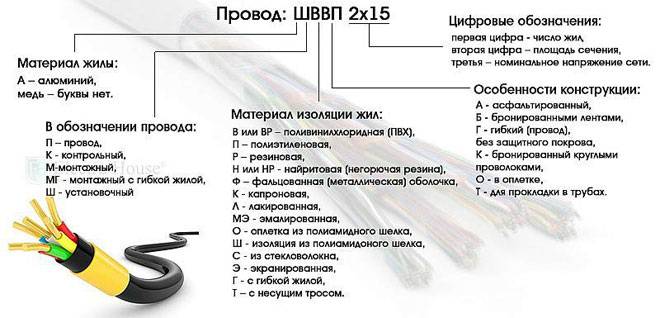

Маркировка проводов расшифровывается так:

Наличие буквы «А» на первом месте говорит о том, что проводник алюминиевый. Если первая не «А» — медный.
Литера «П» указывает на наличие 1 провода, «ПП» — 2 или 3 плоских жил.
Следующая буква рассказывает о материале изоляции жил: «П» — полиэтилен, «Р» — резина, «В» — поливинилхлорид, «Л» — оплетка из хлопчатобумажной пряжи.
Если после обозначения оболочки следует «Н», это указывает на дополнительный защитный слой из негорючего найрита, «В» — из ПВХ.
Если в проводе присутствует гибкая токоведущая сердцевина, ее обозначают литерой «Г».
Многожильные изделия с противогнилостным покрытием маркируют «ТО».
Цифры в коде указывают на тип полиэтилена и сечение проводника.

При маркировке кабелей ГОСТ установил такой порядок:

Материал жилы («А» — алюминий, отсутствие буквы — медь).
Тип («К» — контрольный, «КГ» — гибкий).
Изоляция («П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «НГ» — негорючая, «Ф» — фторопластовая).
Бронь или внешняя оболочка («А» — алюминиевая», «С» — свинцовая, «П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «О» — покрытие всех фаз, «Пв» — полиэтилен вулканизированный).
Защитный слой («Б» — броня с антикоррозийным покрытием, «Бн» — негорючая броня, «2г» — двойная полимерная лента, «Шв» — поливинилхлоридный шланг, «Шп» — полиэтиленовый шланг, «Шпс» — шланг из самозатухающего полиэтилена).

Кроме этих обозначений, существует много других, которые указывают на специальные характеристики. Например, литера «Э» в начале кода указывает на то, что кабель электрический. Эта же буква в середине говорит о наличии экрана.

Сразу после буквенного обозначения следует цифровое, в котором первое число сообщает о количестве жил, второе — их сечении.

На кабелях обязательно указывается индекс напряжения — «W». Число за ним расшифровывается так: 1 — до 2 кВ, 2 — до 35 кВ, 3 — более 35 кВ.

Условия применения

Провода используются только для распределения внутри электрических устройств. В остальных случаях применяется кабель. Это продиктовано спецификой оборудования, необходимостью использования большого количества жил. Кроме того, они имеют повышенную защиту от повреждений.

Срок службы

Срок эксплуатации кабеля может достигать 30 лет и более ввиду наличия двойной защиты в виде изоляции и брони. Провод способен прослужить примерно в 2 раза меньше.

Напряжение питания

В зависимости от сферы применения и по ПУЭ бывает важно, какой токопроводящей силой обладает кабель или провод. Первый вид оснащен как минимум двойной защитой и повышенной стойкостью материала изоляции

Он может использоваться для высокого напряжения, достигающий сотен киловольт.

Провода же используют для напряжения до 1 кВ. По этой причине все производственные и высотные линии собирают исключительно из кабелей, а применение провода реализуется для сборки электроприборов.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

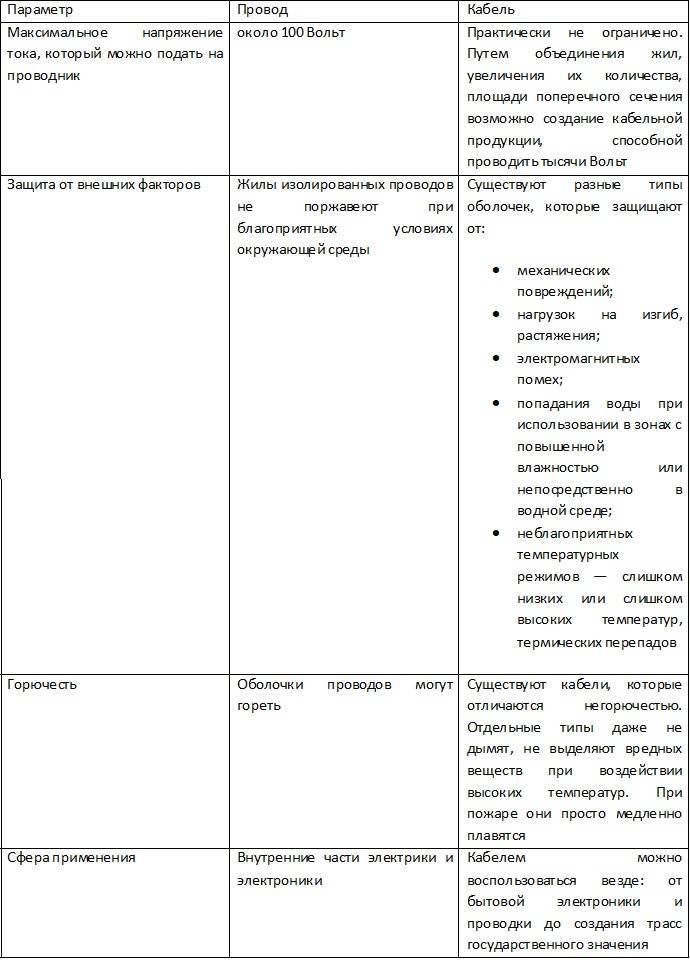

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники

Классификация изделий проводится по количеству жил:

Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Главные отличия

Одножильный и многожильный провода

Кабель

Отличия между изделиями описаны в таблице ниже.

Классификация проводов

Классификация изделий проводится по количеству жил:

Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При выборе важно помнить следующее:

В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

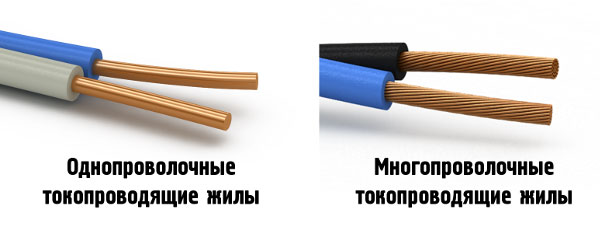

Многожильные или одножильные — что лучше

Провода бывают:

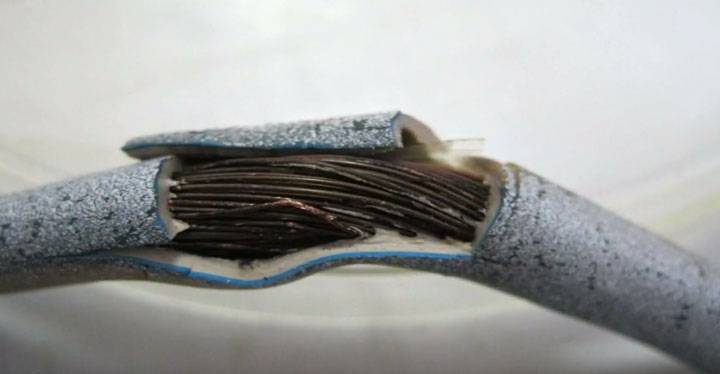

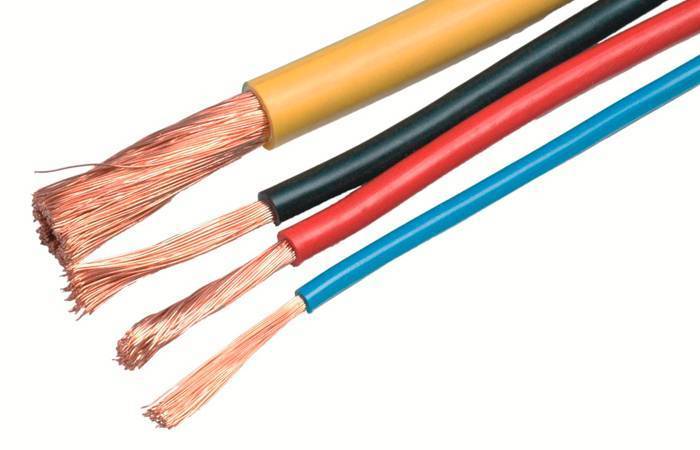

многожильными-гибкими (один провод состоит из десятков тоненьких жил)

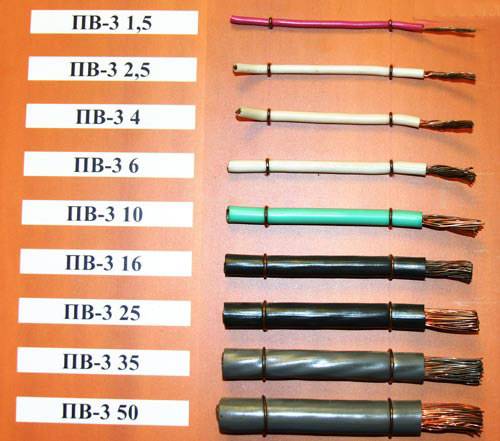

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

моножильными-жесткими (провод монолитный)

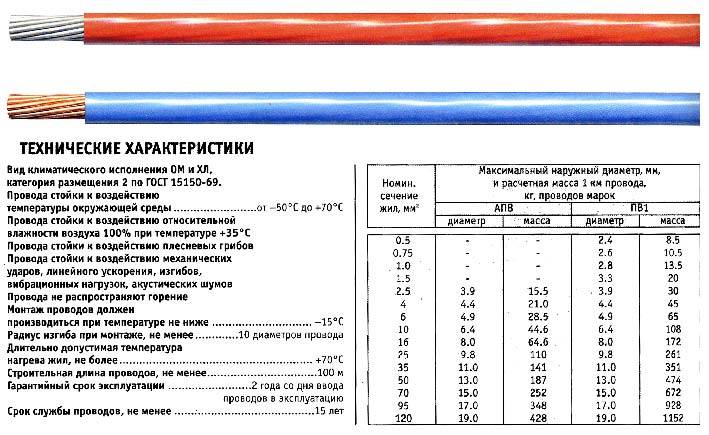

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их “внутренние собратья”, оплавятся в первую очередь. А вот для моножилы это не страшно – она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить – медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

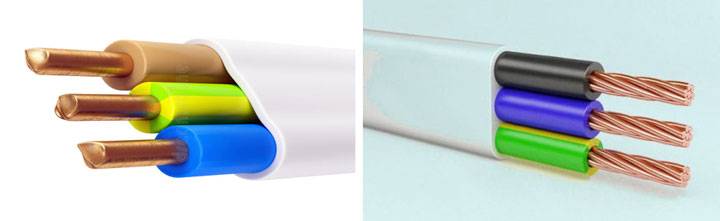

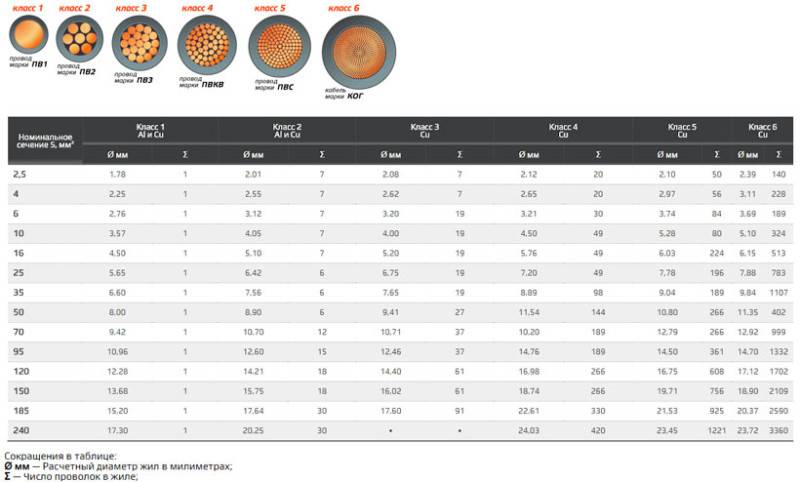

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс – это одножильный кабель. Шестой класс – кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

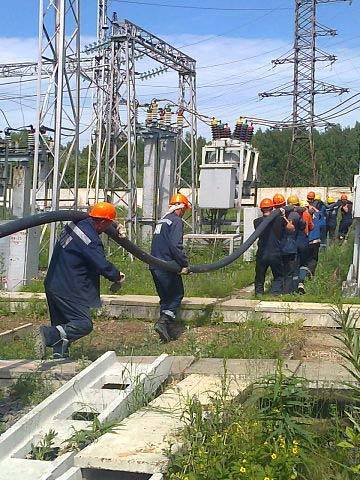

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Общее представление о сопротивлении изоляции

Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.

В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:

при вводе в эксплуатацию;
после проведения ремонтных работ;
в случае попадания на защитный слой воды или при его перегреве.

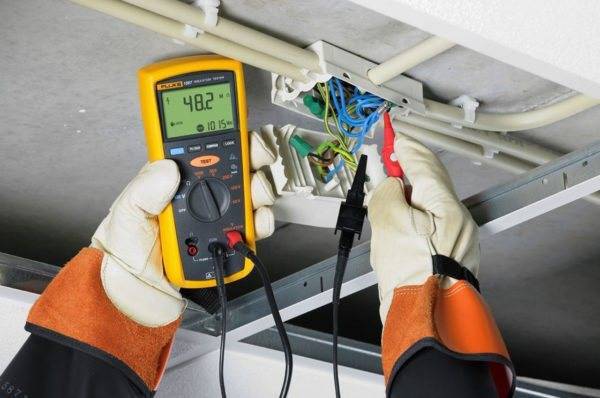

Измерение сопротивления изоляции

Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

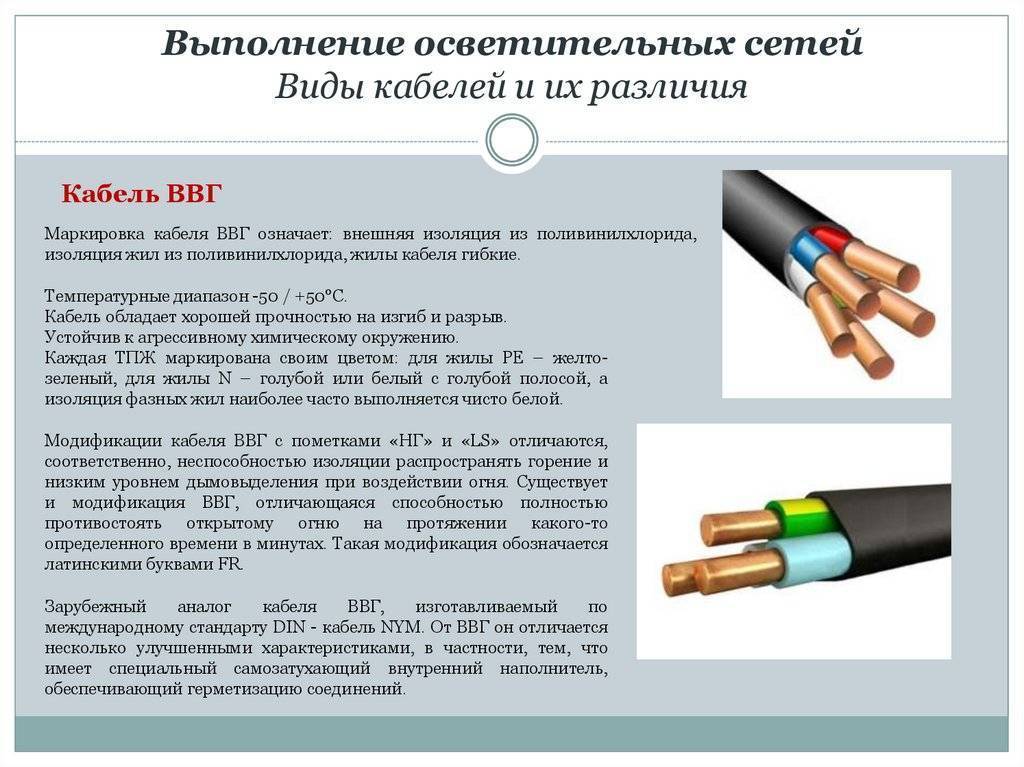

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

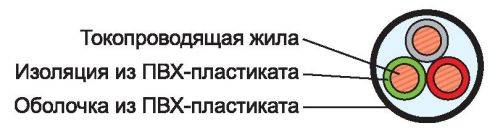

Кабель ВВГ в разрезе

Конструктивные отличия провода от кабеля

Провод

Под проводом понимают классический проводник либо несколько алюминиевых или медных жил, покрытых изоляцией в виде резинового, матерчатого либо пластикового материала. Провода используются, в основном, для прокладки электропроводки внутри жилых, хозяйственных, производственных или других помещений.

Медные провода распространены не так сильно, как алюминиевые, поскольку последние куда более доступны в плане цены. Однако медные изделия имеют одно неоспоримое преимущество перед алюминиевыми – они обладают куда большим показателем проводимости тока.

Выделяют 4 основных вида проводов:

Силовые.
Монтажные.
Шнуры.
Установочные.

Стандартные силовые провода можно увидеть в распредкоробке фактически любой современной квартиры. Именно из них делается стандартная проводка. Монтажные же провода применяются в электрощитах и в области радиоэлектроники.

Типичный шнур состоит из мелких медных жил. Такие изделия применяются обычно в конструкциях электроприборов: именно они «подводят» устройство к электросети и именно они находятся в «вилке». Несомненным преимуществом таких проводов считается их высокая гибкость.

Типы электрических проводов

Существует два основных вида проводов: одножильный или многожильный.

Одножильный провод — это один проводник, который либо голый или изолированный защитной цветной оболочки. Она имеет малое сопротивление и идеально подходит для использования в более высоких частотах. Эти провода менее устойчивы по сравнению с многопроволочными жилами, которые предлагают главное сопротивление к электричеству. Одножильные провода не менее гибкие и более жесткие, что делает их эффективной антикоррозионной заменой чувствительных средах.

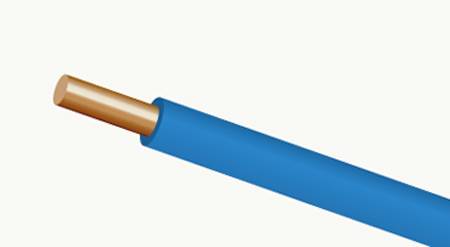

Одножильный провод

Многопроволочные жилами более гибкие, так как они представляют собой группы изолированных или оголенных проводов, которые могут направляться в соответствии с требованиями. Жилы проводов выдерживают воздействие временем и стоят дороже, чем сплошная проволока. Скрученные провода используются обычно в контролируемых средах, где существует потребность в гибкости. Как правило, многопроволочные провода идеально подходят для подключения плат и аудио-наушников в то время как, одножильные провода используются в основном в электропроводке и электродвигателях.

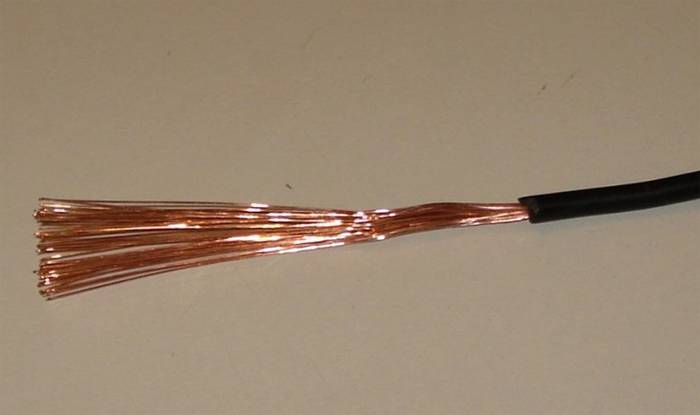

Многожильный провод

В общем, многожильный провод должен использоваться в ситуациях, где требуется значительная гибкость, а одножильные провода должны быть использованы, там — где требуется жесткость и прочность. Многожильный провод обычно используется в плате подключения аудио наушников и связи области вокруг движущихся суставов. Твердые медные провода используются в электрических двигателях, катушках и силовых агрегатах.
