Чем по ГОСТу отличается кабель от провода и есть ли разница

Отличия

Проводами или кабелями обобщенно называют электропроводящие пути. Они бывают высоковольтными для передачи напряжения выше тысячи вольт и низковольтными, передающими напряжение менее тысячи вольт. Но по техническим характеристикам, структуре и применению изделия отличаются. Оголенные проводники стоят дешевле, но область применения изолированных шире.

Кабельные линии используют для обеспечения связи и только с их помощью передаются сигналы на высоких частотах.

Изоляция жил

Современные провода бывают с изоляцией и без нее. Кабеля всегда покрыты защитой. Отличия в оплетке изделий:

• провода, одинарные или переплетенные, одеты только в наружную оболочку;
• в кабелях, кроме наружной, в индивидуальную оболочку заключен каждый проводник.

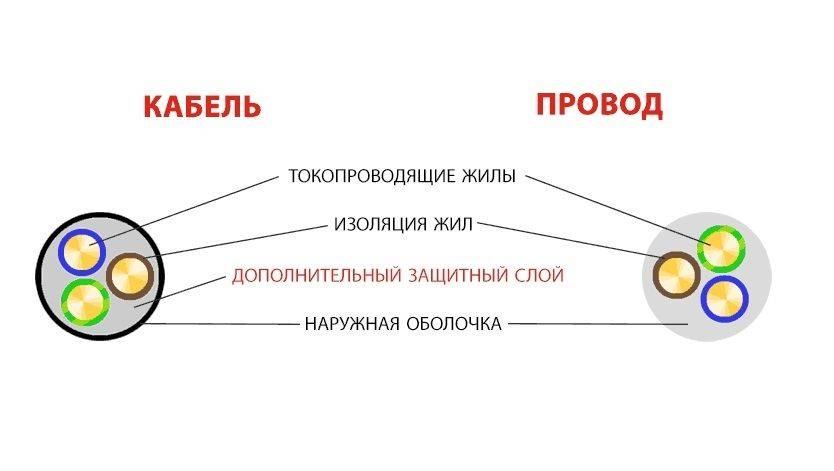

Сечение

Если сравнить изделия, проводящие ток, в разрезе, то кабель выглядит как пучок шнуров, каждый в полимерной оплетке. Внутри изделие представляет собой проволоку-проводник, одну или скрутку из нескольких. Многослойная начинка сложного шнура всегда покрыта внешней оболочкой.

Провод в сечении выглядит как пучок проволок или одна металлическая нить. У СИПа нет такого внутреннего набора наполнителей, как у кабельного шнура, поэтому в разрезе будет видна только наружная оболочка.

Маркировка

О том, что содержится под полимерной оболочкой, говорят установленные на ней знаки. По последовательности буквенных обозначений определяют материал, из которого изготовлены проводники, и наличие внутренней изоляции:

Буквы	Расшифровка
Первая	Металл проводника
Вторая	Внутренняя изоляция
Третья	Наружная изоляция
Четвертая	Наличие брони
Пятая	Горючесть

В конце цифрами указывается количество и размер в поперечнике проводников. Например, маркировка АВВГ означает, что шнур содержит алюминиевые проводники, с внутренней и наружной изоляцией из ПВХ, без брони и пожароустойчив. Цифры 3х2,5 указывают на три проводника 2,5 квадратных миллиметра в поперечнике.

Сходства

Жилы обоих видов кабелей производятся из алюминия или меди, возможно исполнение в одно- и многопроволочном варианте – это основные сходства силовых и обычных кабелей. Одинаковы для двух типов конструкций и вариативность диаметра сечений проводов. Параметр подбирается индивидуально, в зависимости от особенностей дальнейшей эксплуатации. В некоторых случаях одинаковы и сферы применения. Например, и обычные, и силовые кабели в Москве и других городах используются для подведения линий электропередач к жилым домам, общественным и административным учреждениям. Если в них не установлено мощное оборудование.

Кабель силовой: характеристика

Они предназначены для транспортировки электрической энергии. Их прокладывают стационарно. Используют зачастую для подключения подвижных потребителей электричества. Обязательными элементами, которые входят в состав любого кабеля, вне зависимости от его предназначения, являются основная токопроводящая жила, изоляция, а также оболочка.

Материалом для изготовления кабелей служит медь или алюминий. Данные изделия способны выдерживать огромное напряжение, до 750 кВ. Отличие кабеля от провода – срок службы. Он составляет около 30 лет. Самой лучшей изоляцией считается та, которая изготовлена из сшитого полиэтилена.

Расшифровка маркировки проводов

Но как расшифровать маркировку проводов? Провода так же, как и кабели, маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. Для обозначения провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил. Если буквы А нет, то токопроводящие жилы изготовлены из меди. Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

• Р — резиновая изоляция;
• В — ПВХ (поливинилхлоридная) изоляция;
• П — изоляция из полиэтилена.

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Обратите внимание! Провода для электрических установок марки ПВ имеют цифровые индексы: 1, 2, 3 и 4. Данные цифры обозначают степень гибкости проводов

Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП по документам проходит как самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 — с неизолированной нейтралью;
• СИП-2 — с изолированной нейтралью;
• СИП-4 — с равными по сечению изолированными жилами;
• А — неизолированный провод, скрученный из алюминиевых проволок;
• АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Отличие

Кабель и провод визуально очень похожи, но по техпаспортам эти изделия проходят под разными наименованиями «провод» и «кабель». Заглянув в строительную смету, там четко видно, что первый стоит гораздо дешевле, чем второй.

Собираясь что-либо ремонтировать в доме, связанное с электрикой, можно самостоятельно определиться, что покупать. У мастера будет возможность заранее просчитать требуемый метраж

Это важно, чтобы не переплачивать. Разбираясь в отличиях кабеля от провода и монтируя в нужном месте именно то, что нужно, увеличивается безопасность всей электросистемы или электроустановки

Почему сечение кабеля ГОСТ не соответствует параметрам на бирке

Вопрос, которым задаются не только простые домохозяева, но и опытные электрики: «Почему промаркированный как 2.5 квадрата провод по ГОСТ при замере оказался с меньшим сечением?». Например, вы приобрели изделие с сечением 3.5 квадрата, но во время замеров получили другой результата. Здесь может быть несколько причин.

Во-первых, измерять лучше всего не линейкой, а штангенциркулем. Например, замер дал результат 2.5 – это площадь среза, то есть, полученное значение нужно еще возвести в квадрат и умножить на 0,785. Но даже при замере с штангенциркулем и правильными математическими операциями можно получить значение не 2.5, а 2.2-2.3 мм2.

В ГОСТ 22483-77 приведена вся информация, касающаяся основных требований, которым должен отвечать кабель. Там указано, что фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.

То есть по закону такие отклонения допускаются, и главное, что следует отметить, звучит так: одним из самых важных параметров при прохождении ГОСТ сертификации является сопротивление кабеля и нагрузка, которую он выдерживает.

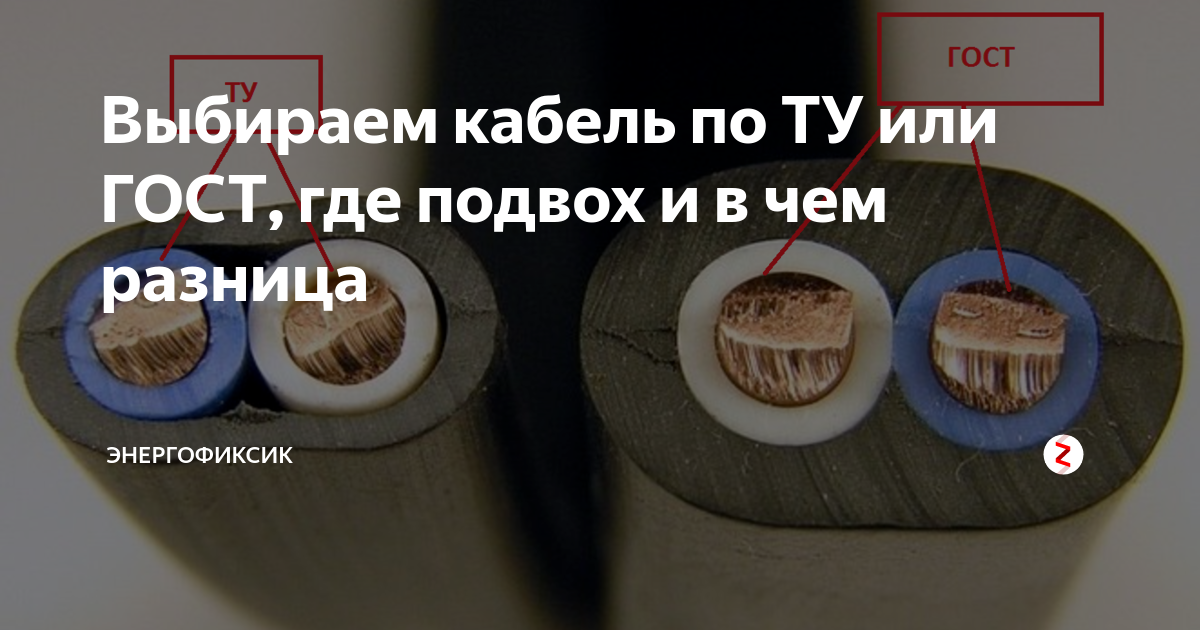

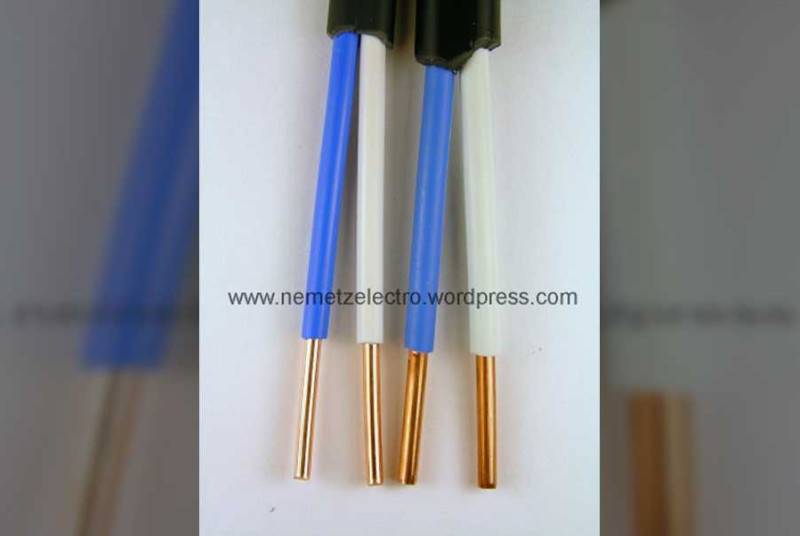

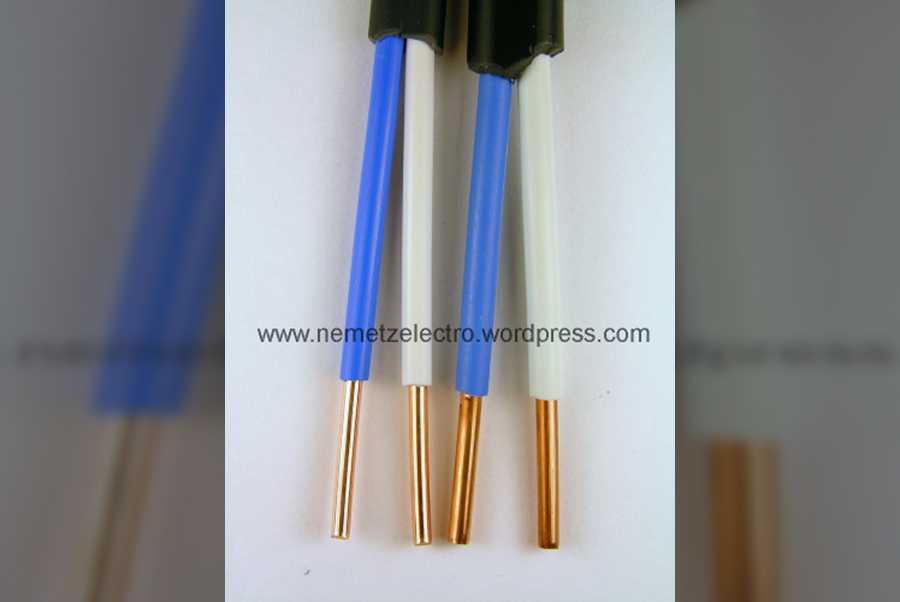

Слева показан кабель по ТУ, справа — ГОСТ. Отметим различия: медь у кабеля по ГОСТ красноватого оттенка, а у ТУ-шного — желтоватого (вероятно, там латунь). Более того, у ТУ-кабеля — диаметр 2.38мм, а реальное сечение 4.45мм^2; у ГОСТ-кабеля — диаметр 2.74 мм, а сечение 5.89 мм^2. Выводы очевидны. Фото: nemetzelectro.wordpress.com.

Но даже при имеющемся отклонении кабель можно считать качественным и надежным, если это отклонение не превышает 10-15%. Получается, что если производитель сумел изготовить провод с нужным сопротивлением токоведущей жилы при меньшем сечении, допустимым по ГОСТу, то кабель все равно проходит сертификацию и будет считаться изделием, изготовленным в соответствии с государственным стандартом.

Кроме того, с небольшим отклонением от заявленных параметров может идти как наружная, так и внутренняя изоляция. Но в этом нет ничего страшного.

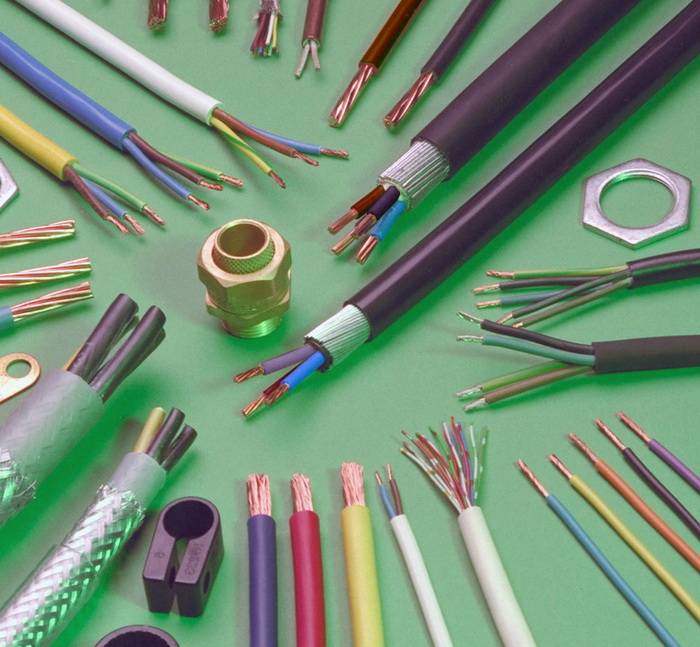

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

1. Силовые кабели;
2. Кабели для передачи информации;
3. Специализированные кабели.

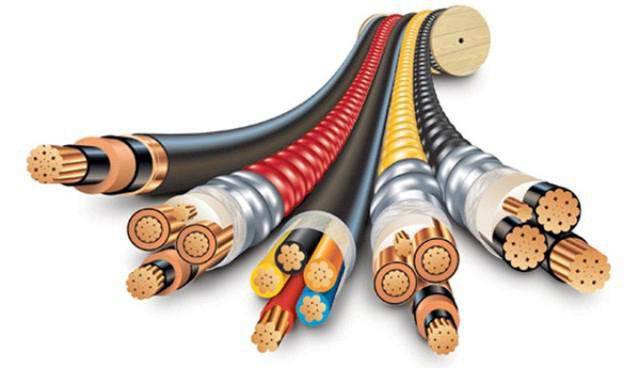

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

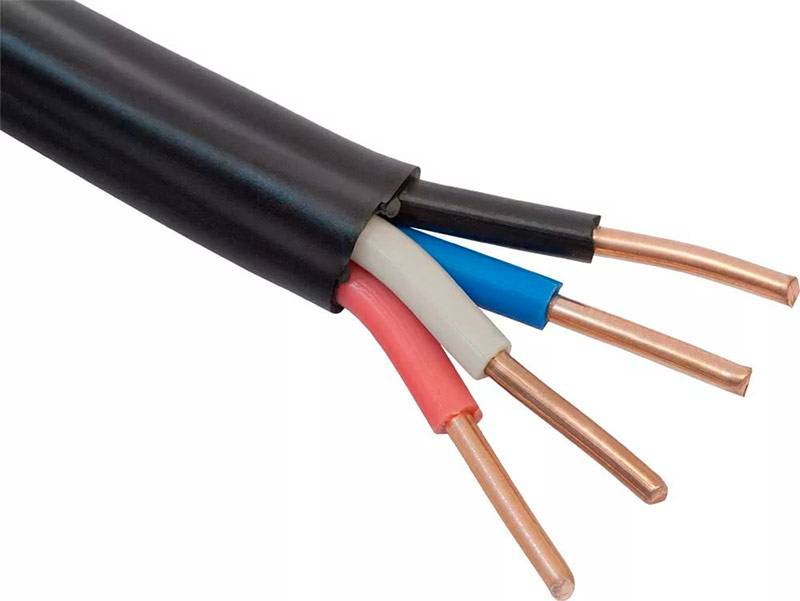

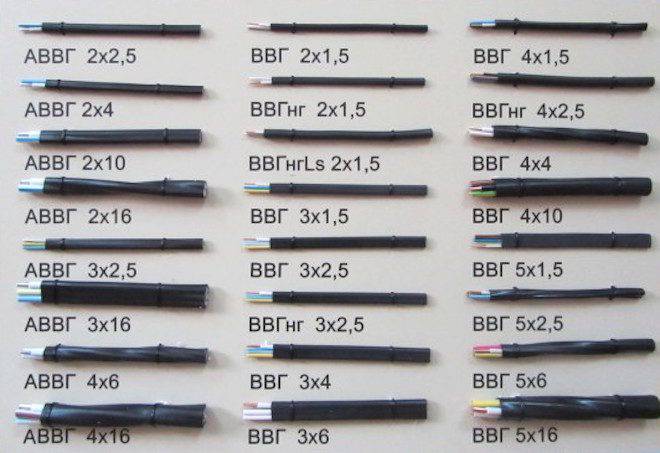

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

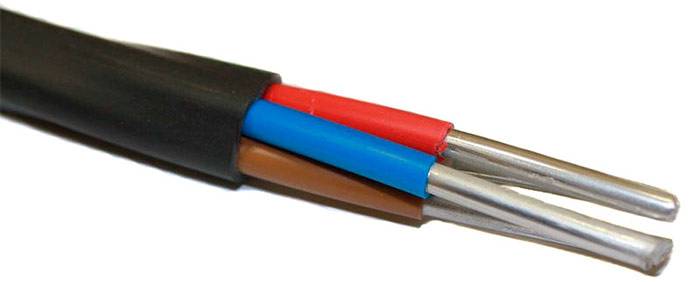

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

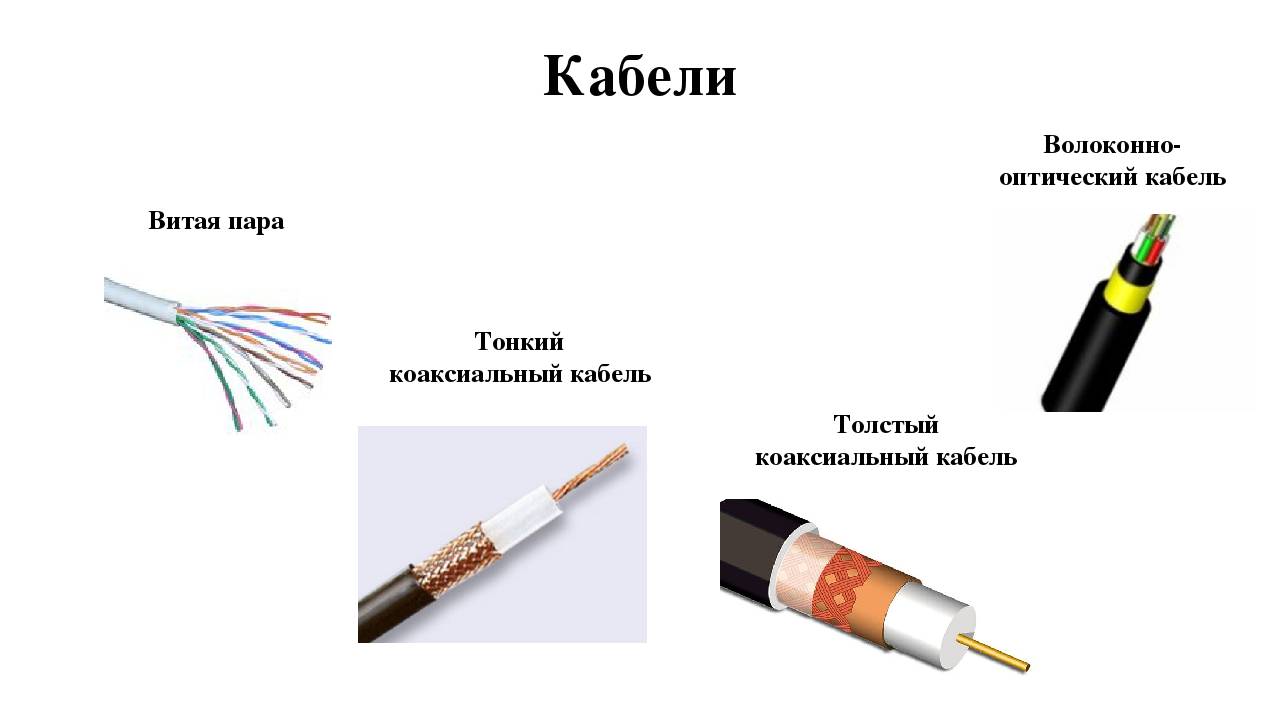

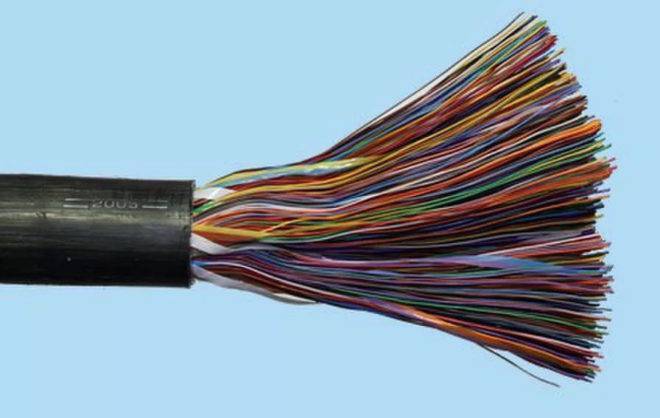

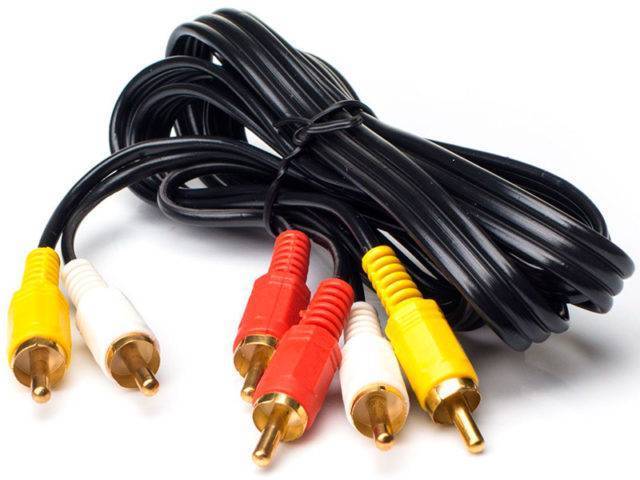

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

• КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.

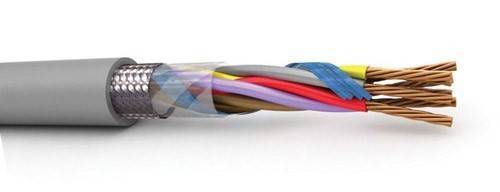

• Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
• Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

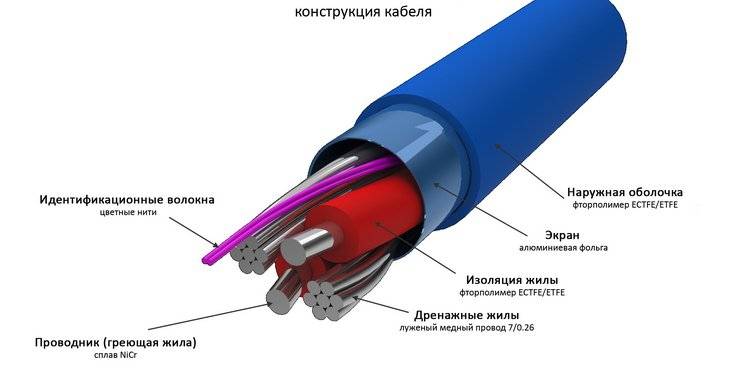

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

Марка и требования к проводникам

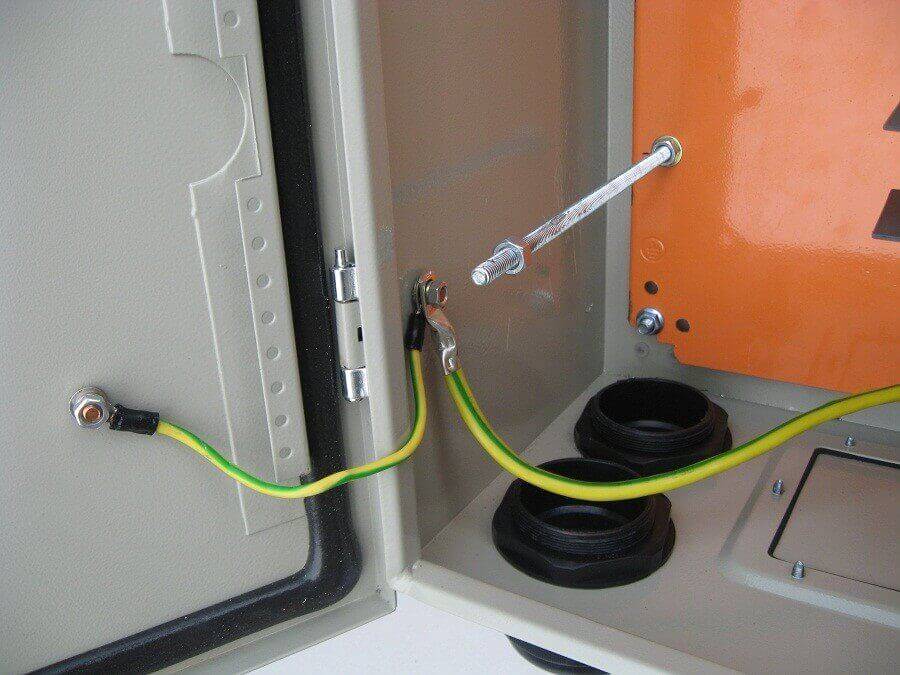

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

• изолированной;
• неизолированной;
• находится в составе кабеля;
• быть отдельным одножильным проводом;
• алюминиевой;
• медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

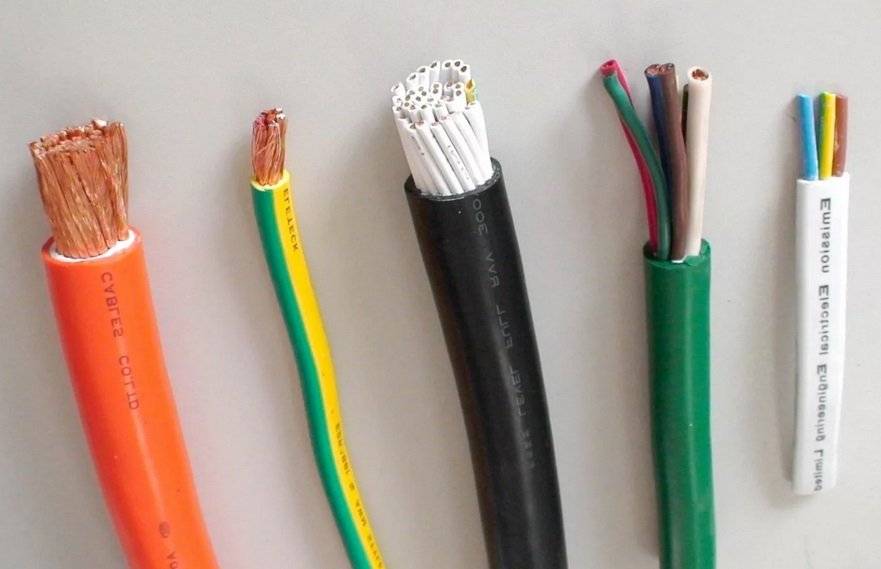

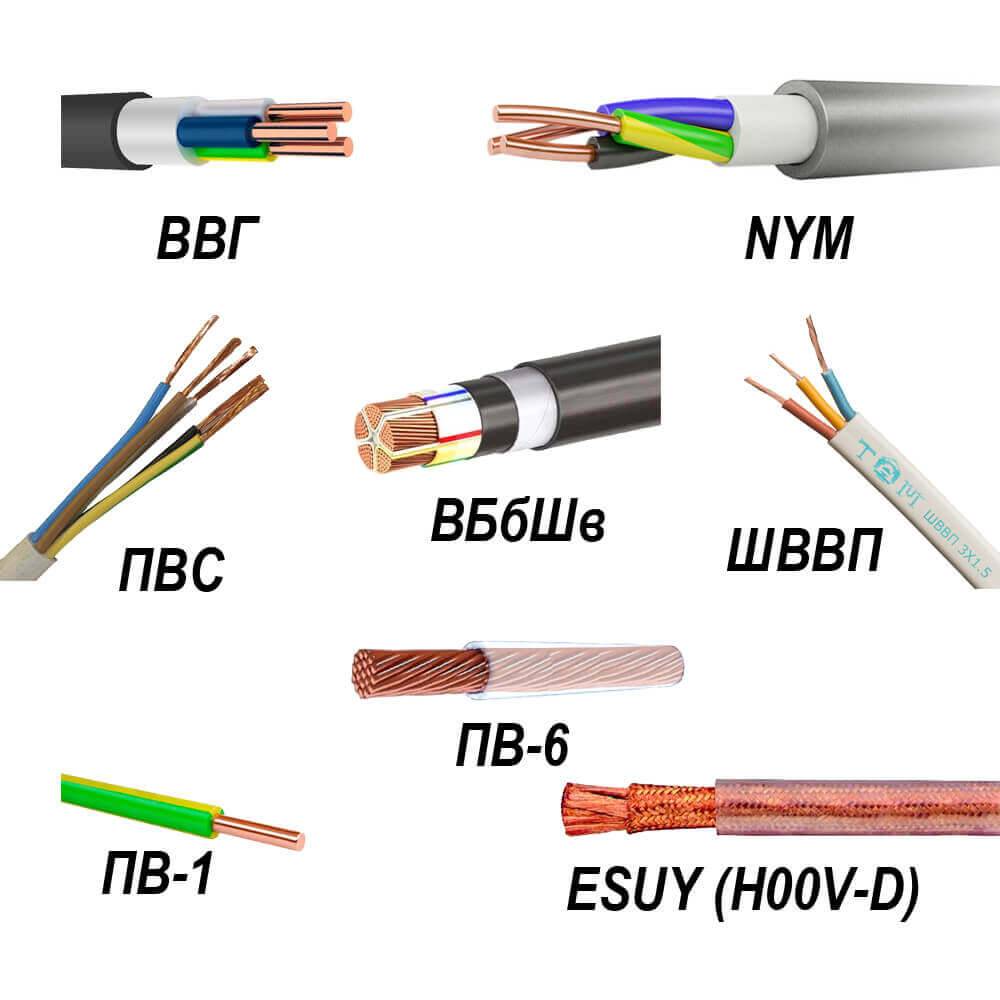

Кабели:

• ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
• NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
• ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

• ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
• ШВВП – аналогично предыдущему, только он не круглый, а плоский.
• ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Применение и области применения

Кабели и провода, соответствующие ГОСТу, широко применяются в различных областях и сферах деятельности. Они играют важную роль в обеспечении передачи сигналов, энергии и данных.

Вот некоторые из основных областей, где используются кабели и провода по ГОСТу:

• Электротехническая промышленность – кабели и провода используются для передачи электрической энергии и сигналов в электроустановках, электроаппаратуре, различных электронных и электротехнических устройствах.
• Строительство и энергетика – провода и кабели применяются для обеспечения электроснабжения домов, офисов, промышленных зданий и сооружений. Они также используются в электрических сетях, подстанциях, генераторных установках и других объектах энергетики.
• Телекоммуникации и связь – кабели и провода используются для передачи данных в компьютерных сетях, телефонных линиях, кабельном и спутниковом телевидении, радиосвязи и других системах связи.
• Автомобильная и авиационная промышленность – провода и кабели используются для электрического соединения различных систем автомобилей, самолетов и других транспортных средств.

Кроме того, кабели и провода могут применяться в бытовых условиях, для подключения бытовой техники, освещения и других электроприборов.

Различные типы кабелей и проводов по ГОСТу специально разработаны для работы в разных условиях – от суровых морских и промышленных сред до обычных бытовых условий. Поэтому правильный выбор кабеля или провода по ГОСТу в соответствии с условиями эксплуатации является крайне важным.

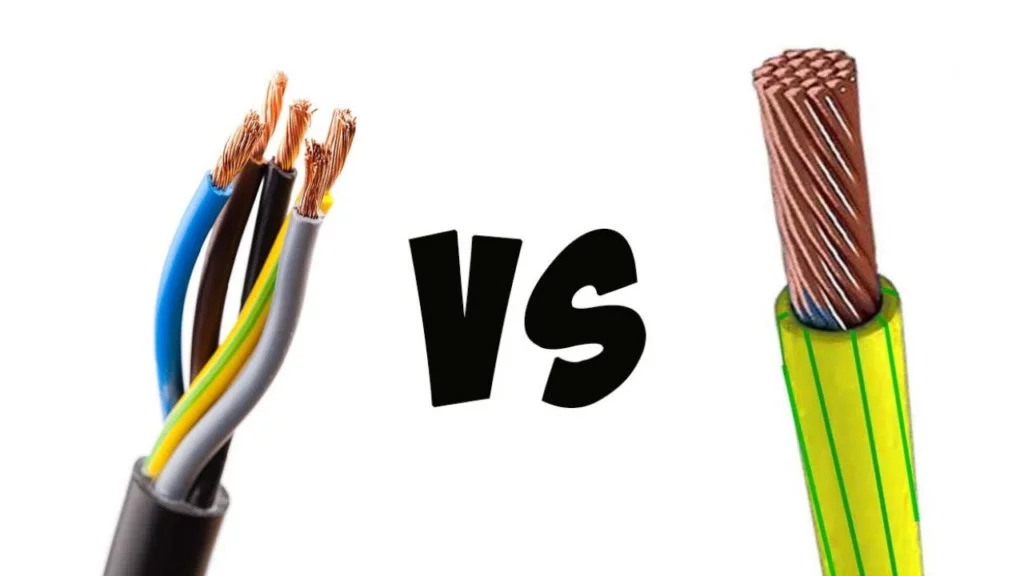

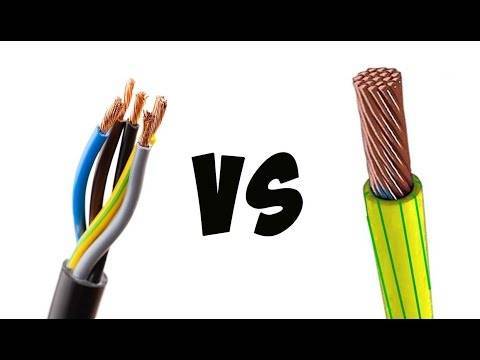

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода – это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Кабель

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

• силовые;
• монтажные;
• связи;
• управления;
• радиочастотные;
• оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

1. токопроводящая жила;
2. ее изоляция;
3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

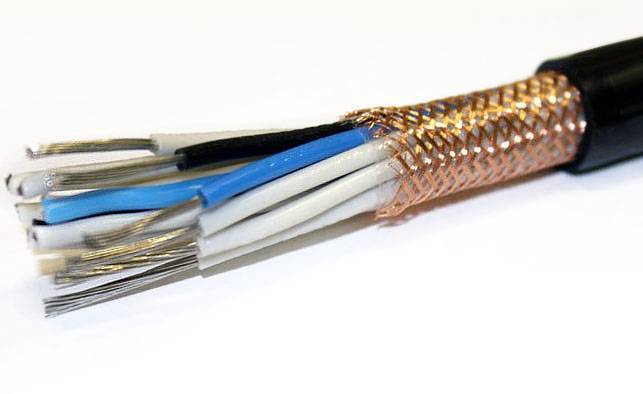

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

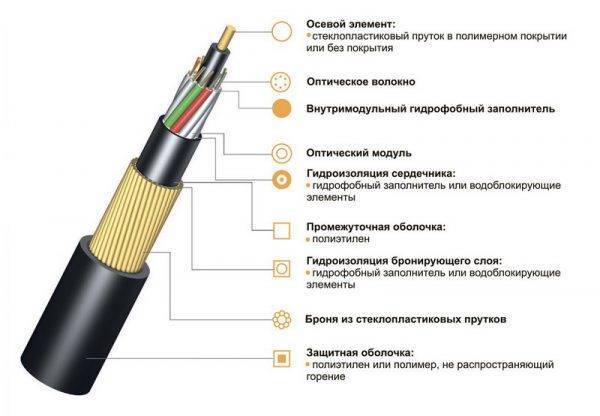

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

• по проводимости;
• сечению (диаметру);
• материалу;
• типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ

По назначению кабели могут быть:

• силовые – для передачи электроэнергии;
• управляющие – для систем автоматики;
• контрольные – для низковольтных линий питания и контроля приборов, например, в системах сигнализации;
• радиочастотными –для передачи высокочастотных сигналом, подключения антенн и пр.

Классификация по способу исполнения:

• материалу проводника;
• количеству жил;
• типу жил (однопроволочные и многопроволочные) и их сечению;
• виду и материалу изоляции изоляции.

Провода, как входящие в состав кабеля, так используемые самостоятельно различаются материалом токопроводящей жилы: медь или алюминий.

Основными преимуществами алюминиевых жил являются невысокий удельный вес вес и относительно низкая стоимость. К недостаткам относится малая прочность на изгиб и возникающее при контакте с воздухом окисление на поверхности.

В процессе окисления образуется слой с плохой проводимостью, который особенно опасен в местах контактных соединений. Алюминий может применяться в проводах и кабелях, которые в процессе эксплуатации не подвергаются механическим воздействиям, например, провод, проложенный в стене или кабель, проложенный под землей.

Медные провода, в отличии от алюминиевых, обладают большей гибкостью, и лучшей проводимостью. Надежность медных проводов также выше, но они дороже алюминиевых. При контакте с воздухом медь также окисляется, но образующийся слой имеет низкое переходное сопротивление и на качество контакта практически не влияет.

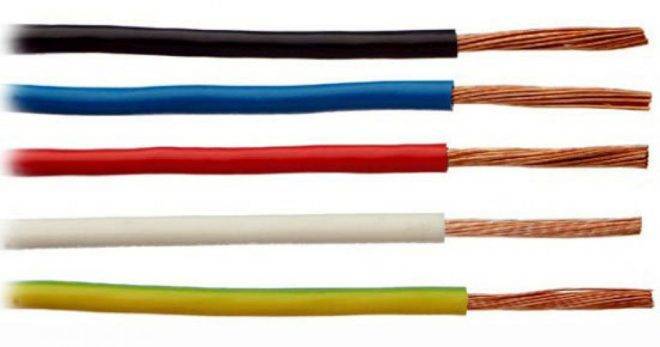

Провода могут быть как однопроволочными, так и многопроволочными.

Количество и диаметр скрученных проволок в многопроволочных жилах могут быть разными. Чем тоньше проволока, тем большей гибкостью обладает провод.

Электропроводящие свойства изделия от количества проволок практически не зависят.

По количеству жил кабели, в отличие от проводов, бывают одножильными, двухжильными, трехжильными и многожильными (от четырех и более). Основная разница в том, что кабель состоит только из изолированных жил, не зависимо от их количества.

Площадь поперечного сечения влияет на величину силы тока, который может пропускать проводник. Выбирать кабельную продукцию нужно с учетом подключаемой нагрузки (подробнее).

Для недопущения перегрева проводов, должен быть обеспечен достаточный запас по току. При этом медные выдерживают силу тока большую, чем алюминиевые такого-же сечения.

Основные отличия

Если просмотреть техническую литературу, с ГОСТом, принятым с советских времен, то можно определить 5 основных отличий этих проводников электричества:

• количество жил или проволок;
• их изоляция;
• кабель может быть бронированным;
• место применения;
• разница в сроке службы.

Итак, вышеназванный ГОСТ за номером 15845-80 указывает на то, что провод включает в себя одну или большее количество жил или проволок, скрученных между собой, при этом они могут иметь тонкую изоляцию, либо быть вовсе без нее.

Кабель же состоит из одного или нескольких проводов, которые имеют оболочку защиты и поверх всей конструкции обернут еще один слой изоляции. Эти дополнительные меры безопасности защищают кабель от различных повреждений. Кабель также может быть бронированным, из чего вытекает четвертое отличие, а именно место применения.

Именно благодаря дополнительной изоляции и защиты броней, кабель пригоден для использования под водой, а также это позволяет прокладывать его под землей. С проводами такие виды работ проводить категорически нельзя из-за их недостаточной защиты, что может привести повреждению и аварии с различной степенью угрозы.

Доказательством вышесказанного могут служить правила устройства электроустановок, в которых написано, что электрические провода могут подвергаться установке только внутри электрораспределительных устройств. Вне этих устройств должен производиться монтаж кабелей или шин.

Последним отличием является срок, который прослужат кабеля и провода. Как можно догадаться, благодаря все той же дополнительной защите, кабель более долговечен и может прослужить до 30 лет. Проводник же с одинарной оболочкой будет пригоден на протяжении 15 лет, не более.

Конструктивные отличия провода от кабеля

Виды кабелей и проводов

Провода принято разделять на два вида:

1. Многожильный.
2. Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Описание кабелей

по своей сути представляет собой группу изолированных друг от друга жил, объединенных в единую конструкцию
. Цель данного объединения — защита проводников от механического повреждения, негативного воздействия внешней среды, а также упрощение процесса монтажа, эксплуатации.

Вся конструкция окружена дополнительным слоем изоляционного покрытия (броневым кожухом, если это необходимо). Повышенные требования безопасности, необходимость совместной прокладки
и сложные условия эксплуатации — вот условия, при которых объединение проводников в единую конструкцию просто необходимо!
