Чем отличается внутренний шрус от наружного (основные отличия)

Устройство ШРУСа, как определить какая граната хрустит

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».

На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.

Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

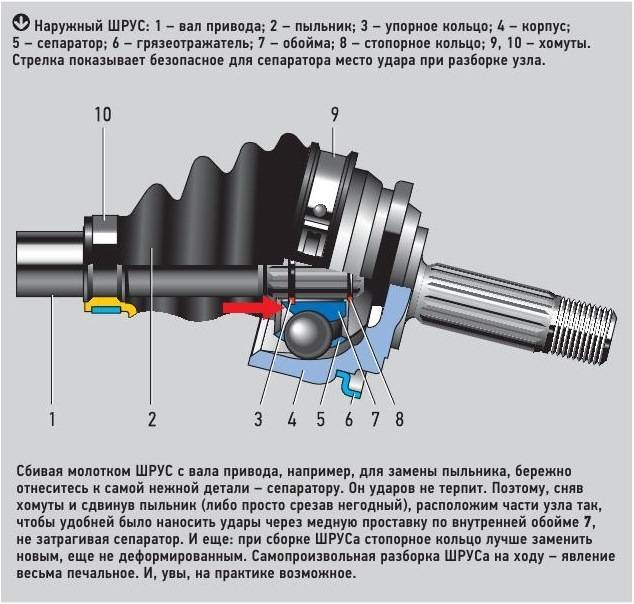

ШРУС состоит из таких основных элементов:

внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Какой внутренний ШРУС лучше

В настоящее время можно говорить о двух основных разновидностях внутренних шарниров – шестишариковых ШРУСах Рцеппа и трипоидных шарнирах равных угловых скоростей. Ответить на вопрос, какой внутренний ШРУС лучше, можно, познакомившись поближе с характеристиками обоих.

1. Шрус с шариковыми подшипниками.

Конструктивно деталь состоит из корпуса с ведомым валом (цапфой), внутри которого расположена обойма (кулак). Внутренняя поверхность корпуса и внешняя сторона обоймы дополнены направляющими канавками, по которым перемещаются 6 шариков, удерживаемых с помощью сепаратора.

Шлицевая часть приводного вала вставлена в центральное отверстие кулака. Чтобы защитить ШРУС от негативного воздействия окружающей среды, его заполняют смазкой и закрывают герметичным резиновым или силиконовым пыльником. Шариковые ШРУСы заполняют густыми смазками, содержащими дисульфид молибдена.

Для небольшой по размерам конструкции с шестью шариками характерны высокая надежность и износоустойчивость. Нагрузка распределяется на большую контактную площадь, поэтому внутренний ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для узла.

Думая о том, какой внутренний ШРУС лучше, учитывайте, что для шарикового узла характерен значительный угол поворота сепаратора, минимальный люфт между элементами, низкие вибрационные нагрузки при старте автомобиля.

Внутренний шариковый ШРУС с прямыми канавками характеризуется:

углом изгиба, достигающим 22°;
максимальным осевым перемещением – до 50 мм.

Для внешнего ШРУСа с радиусными канавками характерны:

угол изгиба, достигающий 54°,
конструктивная невозможность осевого перемещения.

2. Трипоидный шрус с игольчатыми подшипниками.

Зачастую современные автомобили оснащаются трипоидными внутренними ШРУСами.

Они состоят из корпуса, внутри которого размещена трехлучевая вилка, напрессованная на шлицы ведомого вала. Зубцы вилки заканчиваются тремя рабочими роликами, перемещающимися по канавкам корпуса во время поворота или осевого смещения узла.

Чтобы защитить трипоидные шарниры от износа и задиров, пользуются специальными синтетическими смазками, в составе которых отсутствуют твердые добавки.

Игольчатые подшипники повышают износостойкость трипоидов, уменьшают потери от трения элементов в ШРУСе.

Выбирая, какой внутренний ШРУС лучше, ознакомьтесь с характеристиками трипоидных шарниров:

угол изгиба, достигающий 18°;
возможность максимального осевого перемещения на 55 мм;
вибрации ДВС и трансмиссии компенсируются более чем на 60 %.

Кроме того, для этого типа шарниров невозможен одномоментный выход из строя, не позволяющий автомобилю продолжить движение. Это следует учесть любителям езды по бездорожью. Даже услышав громкий хруст и почувствовав вибрации, свидетельствующие об аварийном состоянии шарнира, водитель сможет доехать до сервиса своим ходом.

Видео.

Схема ШРУСа
:ω1, ω2
– угловые скорости валов 1 и 2 соответственно;α, β
– угол шарнира;О
– точка контакта рычагов валов 1 и 2;r1, r2
– радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO” – биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые
шарнирами равных угловых скоростей
(ШРУС
).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних
(крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали – корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип: точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости)
.

Типы ШРУСов в машине

В зависимости от типов техники и решаемых задач, конструктивно выделяют основных 4 типа:

Шариковые. Это конструктивное решение применяется в автомобилях для наружных «ШРУСов». Устроен шариковый ШРУС следующим образом. Во внешнем корпусе с канавками находится обойма и сепаратор с шариками, которые, в свою очередь, перекатываются между корпусом и обоймой. Шарики позволяют постоянно передавать крутящий момент под углом до 70 градусов. Вне зависимости от того, в каком положении находится колесо машины, момент передаётся без разрывов и биений, что практически оптимально, для постоянно меняющего своё положение колеса.
Трипоидные. Для внутреннего ШРУСа нет нужды в передачи момента под углом свыше 20 градусов. Этот тип отличается повышенной надёжностью. Конструктивно, трипоидная «граната» – это трёхлучевая вилка с тремя роликами на игольчатых подшипниках, надетая на шлицы оси и способная перемещаться по пазам в стакане. Такое техническое решение обеспечивает значительный свободный осевой ход, который позволяет увеличивать и уменьшать длину осей при артикуляции подвески машины. Такой ШРУС в автомобиле очень долговечен и выдерживает большие ударные нагрузки.
Спаренные карданные. Громоздкая конструкция, применяемая в основном на спецтехнике.
Кулачковые (сухариковые) и кулачково-дисковые. Они способны выдерживать колоссальные нагрузки, но не переносит высоких скоростей автомобиля. Такие ШРУСы склонны к перегреву и применяются преимущественно на грузовых машинах.

Признаки поломки ШРУС

Хруст. Начнём с самого плохого. Хруст в «гранате», это почти 100% -й признак того, что поздно пить “Боржоми” и придётся менять весь узел в сборе. На подъёмнике пред взором, скорее всего, предстанет печальная картина давно разорванного пыльника, свидетельствующая об ушедшей смазке, а значит критическом износе шарнира. Хруст сначала возникает при вывернутых колёсах, а когда он слышен при прямолинейном движении, то привод колеса может заклинить в любой момент. Остаётся прямолинейно двигать до ближайшего СТО, а разумнее воспользоваться эвакуатором.
Щелчки. Ещё один акустический признак смерти ШРУСа в автомобиле. Зависающие в изношенных обоймах шарики издают единичные или множественные звуки, входящие в “гармоничную” симфонию с хрустом. На высокой скорости шумовые эффекты исчезают, что отнюдь не свидетельствует о самоизлечении, а является лишь дополнительным диагностическим признаком. Вердикт такой же – менять «гранату» или полуось в сборе.
Свист. Насвистывания характерны для многих механических неполадок, вот и шарнир не является исключением.
Рывки и вибрации при движении. Во время трогания с места, при неисправном ШРУСе, можно ощутить едва заметные толчки — машина будто движется рывками. Рывки нередко наблюдаются при сильном износе канавок внешних ШРУСов. Вибрации говорят о поломке внутреннего, трипоидного ШРУСа.

Диагностика поломки не составляет труда (слишком уж характерны, исчезающие на скорости звуки). А вот определить с какой стороны находится проблема – достаточно просто. Если звук слышен при движении с вывернутыми направо колёсами – это правая внешняя «граната», если с вывернутыми влево — левая.

Профилактика. Сама по себе «граната» – конструкция прочная и надёжная, а заводской брак шарнира в машине встречается крайне редко. Уязвимым местом находится в резиновом пыльнике, подверженном суровым испытаниям. Именно разрывы пыльника запускают порочный круг поломки, поэтому за его состоянием желательно пристально следить.

Лечение. К сожалению, очень редко помогает замена пыльника и смазки, но в подавляющем большинстве случаев приходится менять весь узел.

Здоровья вам и вашей машине и удачи на дорогах.

Признаки и причины поломки ШРУСа

Водителям важно знать признаки поломки ШРУСа
любого типа, чтобы вовремя заметить неисправность и обратиться в сервис для
ремонта. Игнорирование симптомов поломки может привести к печальным
последствиям, включая аварию на дороге

Почему ШРУС хрустит

Основным симптомом неисправности внешнего
ШРУСа является хруст при движении с вывернутыми колесами.

Обязательное
условие – привод должен быть нагружен, т.е. получать крутящий момент от
двигателя. Признак хорошо проявляется при вхождении в повороты или при трогании
с места, если руль вывернут вправо или влево.

Определить проблемную сторону можно по
следующему правилу: если хрустит при повороте руля влево – значит поломан
правый наружный ШРУС. Когда клацающие звуки раздаются при повороте вправо —неисправен левый передний ШРУС.

Хруст возникает из-за износа в обойме. Шарики
уже не плотно “сидят” и начинают биться при передвижении

Ускорить
неисправность может попадание грязи, воды и песка через порванный пыльник,
поэтому важно проверять целостность защитного элемента при каждом ТО. Когда
хомуты затянуты слабо, резиновый чехол может просто сползти от вибрации, открыв
доступ воде

Пыльник ШРУСа авто
Порванный пыльник
ШРУСа

Если износ не сильный, хруст возникает только
при повороте руля в определенное положение, а если вернуть рулевое колесо
немного назад, звук пропадает. Когда хруст слышен даже при легком повороте,
значит износ уже значительный.

Игнорировать
поломку не стоит, поскольку шарнир может просто распасться под нагрузкой —шарики выпадут наружу, а сепаратор продолжит болтаться в гранате. Передвигаться
на такой машине нельзя — будет сильный звон и стук.

Если
это произойдет на трассе, то доставлять машину на СТО придется эвакуатором с
погрузкой передних колес на платформу.

Неисправности внутреннего
шарнира

Трипод тоже ломается из-за естественного
износа или попадания влаги, поэтому водители должны следить за пыльниками и
вовремя их менять. В отличие от наружного шарнира, признаком выработки в
триподе является треск при движении по прямой. Если медленно ехать по хорошей
дороге, будет слышно легкое постукивание. При движении по выбоинам появится
заметная вибрация в салоне.

При
осмотре автомобиля на яме или подъемнике износ внутреннего ШРУСа проявляется в
значительном осевом и поперечном (радиальном) люфте полуосей. Но точно
диагностировать таким образом неисправность может только мастер, поскольку в
разных марках машин люфт встречается даже у новых авто.

Износ внутреннего шарнира тоже опасен,
поскольку игольчатые подшипники распадаются от удара и высыпаются на дорогу.
Если трипод сильно изношен, важно избегать резких стартов и торможений, чтобы
аккуратно доехать до сервиса

Основные неисправности шарнира и их признаки

Сравнительная простота конструкции и малое количество составных частей делает этот узел достаточно надежным и способным отработать очень большой срок без какого-либо вмешательства. Но есть у этого шарнира и недостаток — он очень чувствителен к загрязнению.

Рабочие элементы узла – шарики, ролики, канавки, по которым они перемещаются, и игольчатые подшипники имеют высокую степень обработки поверхностей. А песок и пыль обладают достаточно сильным абразивным эффектом, поэтому попадая внутрь, они приводят к интенсивному износу поверхностей, что в конечном итоге становиться причиной разрушения узла.

Чтобы не допустить проникновения загрязнения используются резиновые пыльники. Вот они и являются «слабым местом» шарнира угловых скоростей. В процессе эксплуатации автомобиля резина, постоянно контактируя с окружающей средой, постепенно «стареет», и в пыльнике появляются трещины, через которые внутрь шарнира и попадает песок.

В целом, это единственная причина, по которой указанные узлы могут поломаться. А поскольку они ремонту не подлежат, то выполняется их замена.

Отметим, что появление хруста указывает на то, что шарнир уже получил повреждения, которые устранить не удастся. На раннем этапе можно принять некоторые меры. В первую очередь следует промыть шарнир, заложить новую смазку и заменить пыльник. Затем можно поменять стороны установки (то есть, к примеру, левый внутренний шарнир поменять местами с правым). Еще один вариант – добавить в смазку мелкую стружку из мягкой пластмассы.

Но поскольку составные части уже получили повреждения, то все указанные меры лишь немного продлевают ресурс и в конечном итоге менять узел придется, причем лучше это сделать до того, как он полностью разрушиться, что обычно происходит в пути.

Из вышеизложенного можно понять, что единственным способом сохранить шарнир является периодическая проверка состояния пыльника и при обнаружении хоть малейших его повреждений сразу же проводить замену. Ведь резинотехнический элемент обойдется значительно дешевле, чем ШРУС.

Замена ШРУСа – операция сравнительно простая в выполнении, но существует ряд нюансов при проведении операции с внешним и внутренним узлом. Также особенности проведения работ зависят от конструкции шарнира.

Далее рассмотрим, как выполняется замена внешних и внутренних ШРУСов на примере нескольких автомобилей, у которых используются приводные валы разных видов.

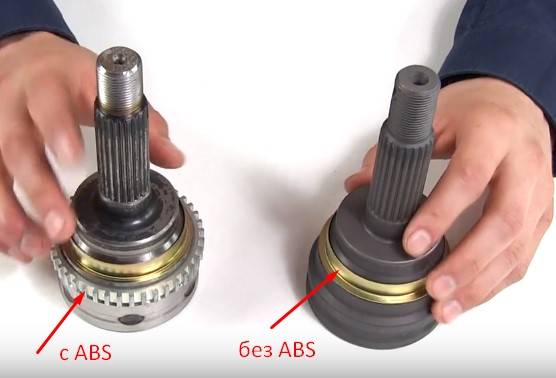

Совместимость внутреннего и наружного шруса с автомобилем

При выборе правильного внутреннего и наружного шруса для автомобиля очень важно обратить внимание на их совместимость. Ведь неправильно подобранные шрусы могут привести к проблемам с трансмиссией и опасным снижением управляемости автомобиля

Внутренний и наружный шрус – это два основных элемента в приводе колеса, которые позволяют передавать крутящий момент на ведущие колеса и одновременно обеспечивать их повороты. Шрусы должны быть совместимы с конкретной моделью автомобиля, учитывая марку, модель, год выпуска и тип привода – передний или задний.

Внутренний шрус находится между центральной частью ведущего колеса и трансмиссией. Он обеспечивает передачу крутящего момента от трансмиссии на ведущие колеса и позволяет им поворачиваться. Внутренний шрус должен быть правильно подобран по длине и углу скрутки, чтобы их характеристики соответствовали требованиям конкретной модели автомобиля.

Наружный шрус находится на конце полуоси и связывается с внутренним шрусом. Он передает крутящий момент от внутреннего шруса на колесо и позволяет всему приводу колеса свободно поворачиваться. Наружный шрус должен быть подходящим по диаметру и форме соответствующего колеса.

Выбор правильного внутреннего и наружного шруса является очень важным, поскольку неправильное сочетание шрусов с автомобилем может привести к серьезным поломкам и аварийным ситуациям на дороге.

Несовместимость шрусов может вызывать тряску и вибрацию автомобиля, постоянное шипение и скрип при поворотах, а также потерю контроля над трансмиссией.

Поэтому перед приобретением новых шрусов необходимо убедиться в их совместимости с автомобилем. Рекомендуется обратиться к производителю автомобиля или специалистам и уточнить соответствующие характеристики и модели шрусов, которые подходят именно к вашему авто.

Правильный выбор и установка внутреннего и наружного шруса позволит поддерживать надежную и безопасную работу привода колеса, обеспечивая плавное и стабильное движение вашего автомобиля.

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт

Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источник

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

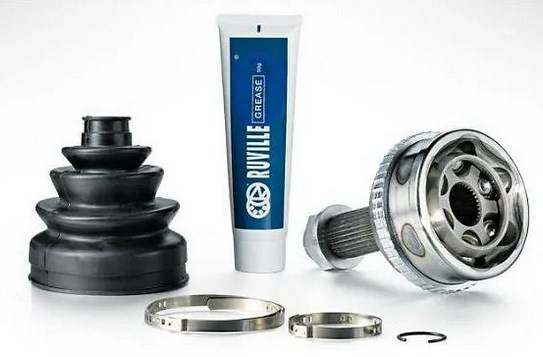

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Типы ШРУСов, их конструкция и принцип работы

Устройство ШРУС: 1. Привод правого переднего колеса; 2. Коробка передач; 3. Привод левого переднего колеса; 4. Корпус наружного шарнира; 5. Стопорное кольцо обоймы шарнира; 6. 18. Обойма шарнира; 7. 19. Сепаратор шарнира; 8. 17. Шарик шарнира; 9. Наружный хомут чехла; 10. 15. Защитный чехол шарнира; 11. Упорное кольцо; 12. 14. Вал привода левого колеса; 13. Внутренний хомут чехла; 14. Фиксатор внутреннего шарнира; 15. 20. Стопорное кольцо обоймы внутреннего шарнира; 16. 21. Буфер вала; 17. 22. Корпус внутреннего шарнира; 18. 23. Стопорное кольцо полуосевой шестерни.

Существует несколько типов ШРУСов, но на легковых автомобилях распространение получил только два:

Шариковые.
Трипоидные.

Конструкция шарикового ШРУСа включает в себя две обоймы – внутренняя, в виде сферического кулака (насаживается на вал), и внешняя (выполненная заодно с концевиком вала, который вставляется в ступицу или КПП). Между ними помещены в специальных канавках шарики, которые от выпадения из шарнира удерживает сепаратор. Именно шарики и канавки, по которым они перемещаются, являются основными рабочими элементами ШРУСа, поскольку они передают вращение и позволяют изменять угол положения одной обоймы относительно другой.

Чтобы внутренняя обойма не слезала с вала, она фиксируется стопорным пружинным кольцом, расположенным в специальной канавке на валу. Фиксирующее кольцо используется также ни на концевиках валов внешней обоймы внутреннего шарнира.

У трипоидного шарнира внутренней обоймы нет, вместо нее используется трехшипная вилка, посаженная на вал. На каждом шипе этой вилки установлены сферические ролики на игольчатых подшипниках. Благодаря этим роликам передается вращение, вал с вилкой может менять угол относительно обоймы, а также перемещаться продольно относительно внешней обоймы (входить в нее), что дает возможность изменять длину привода.

Соединение вилки с валом – шлицевое, но при этом она садиться на вал достаточно плотно. Дополнительно вилка от соскакивания фиксируется стопорным кольцом.

Примечательно, что трипоидные ШРУСы используются только со стороны КПП, а вот со стороны ступицы его не используют.

Шаровые же шарниры могут располагаться с обеих сторон. То есть, можно встретить на авто приводные валы с двумя шаровыми, внутренними трипоидным и внешними шаровыми шарнирами, но никогда – с двумя трипоидными ШРУСами. Обусловлено это особенностями работы каждого из указанных видов шарниров.

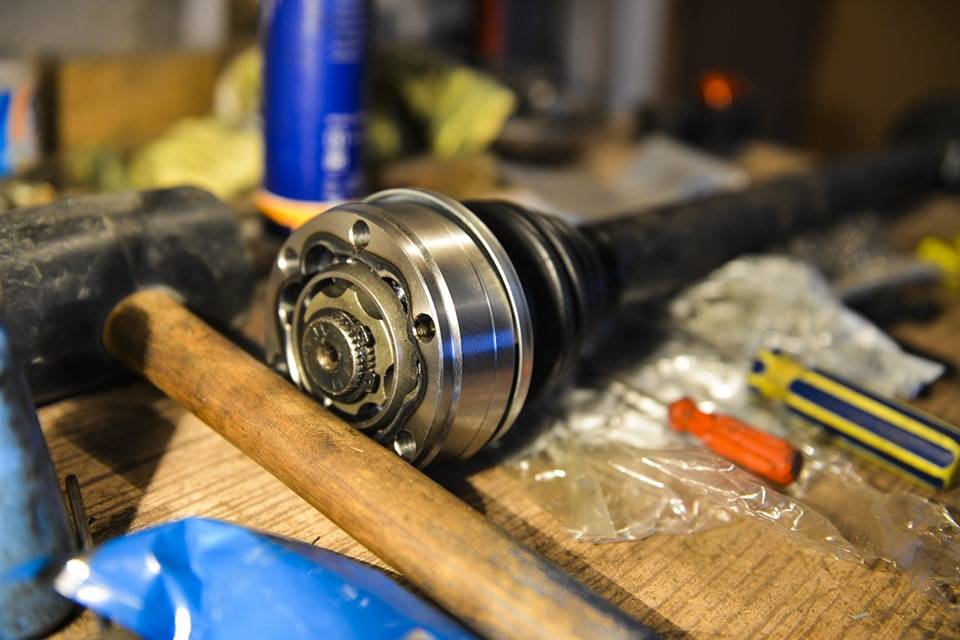

Интересно, что на некоторых авто (к примеру, Volkswagen Golf 2) используется внутренний шаровой шарнир интересной конструкции – внешняя обойма с концевиком вала выполнена не заодно, а соединены они между собой болтами. В дальнейшем мы немного коснемся их.

Неисправности, признаки и причины поломок

Разрыв пыльника ШРУСа

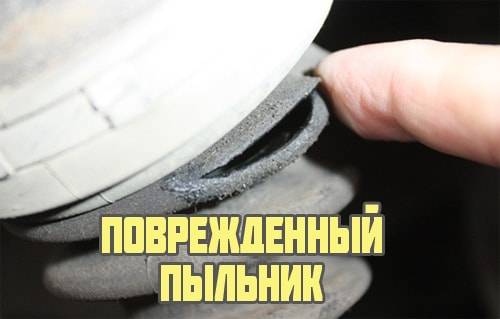

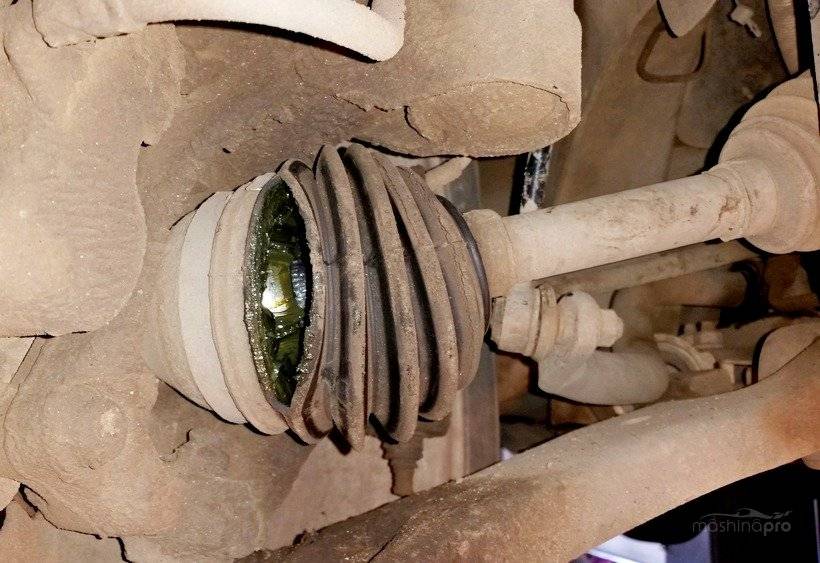

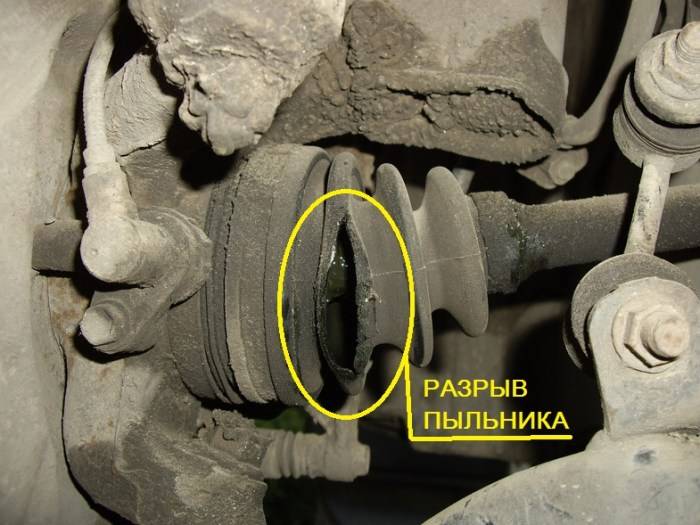

При нормальной езде и периодических проверках, шарниры могут прослужить очень много лет. Из опыта можно сказать, что некоторые ШРУСы работают по 10-15 лет без проблем. Самой частой поломкой является – износ пыльника. Когда рвется защитная резина, грязь попадает в кожух, смазка вымывается, система начинает давать сбои.

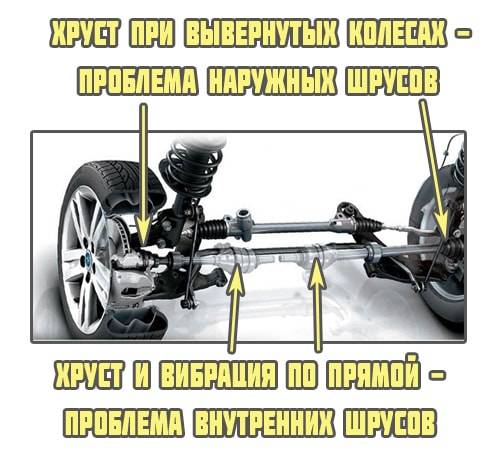

В большинстве случаев, узнать о поломке гранаты можно во время езды, а также на слух. Когда грязь попадает в пыльник, ШРУС при езде на поворотах начинает специфически шуметь. Звук называют «хрустом». Если услышали один раз, ошибиться будет сложно. Но лучше не слышать его на своем автомобиле! Как правило, хруст сигнализирует автовладельцу о недостатке смазки.

Подобную неисправность можно легко отремонтировать на начальной стадии. Меняется пыльник, внешний шарнир очищается от грязи и наполняется специальной смазкой. Но если владелец «запустил» работу механизма, он может прийти в полную негодность. На некоторых марках авто, ШРУС меняется только в сборе. К примеру, на KIA Cerato 2006 года, невозможно поменять только внешнюю гранату. Оригинальная запчасть стоит очень дорого и продается только в сборе.
