Чем отличается контрольный кабель от силового?

Преимущества и недостатки контрольного и силового кабелей

Преимущества контрольного кабеля:

• Высокая гибкость: контрольные кабели обычно более гибкие, что делает их удобными для укладки и монтажа в сложных местах.
• Надежная защита от помех: контрольные кабели обладают экранированием, которое позволяет им быть более защищенными от внешних помех и электромагнитных полей.
• Широкий диапазон рабочих температур: контрольные кабели могут работать в широком диапазоне температур, что делает их универсальными и применимыми в различных условиях.

Недостатки контрольного кабеля:

• Ограниченная пропускная способность: контрольные кабели обычно не могут выдерживать высокие уровни тока, поэтому они не могут использоваться для передачи больших электрических нагрузок.
• Высокая стоимость: контрольные кабели часто более дорогие, чем силовые кабели, из-за своих особенностей конструкции и защиты.

Преимущества силового кабеля:

Недостатки силового кабеля:

• Менее гибкий: силовые кабели обычно менее гибкие, чем контрольные, что делает их более сложными в укладке и монтаже в труднодоступных местах.
• Более чувствительный к помехам: силовые кабели могут быть более чувствительными к внешним помехам и электромагнитным полям, что может повлиять на качество сигнала.

При выборе между контрольным и силовым кабелем, важно учитывать требования и условия конкретной системы, чтобы выбрать оптимальный кабель для обеспечения стабильной и надежной работы

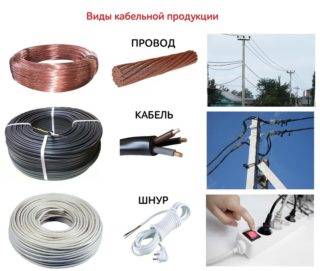

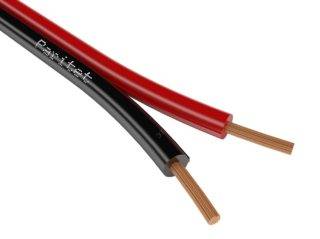

Разница между кабелем и проводом

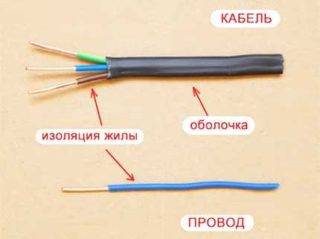

Отличие кабеля от провода

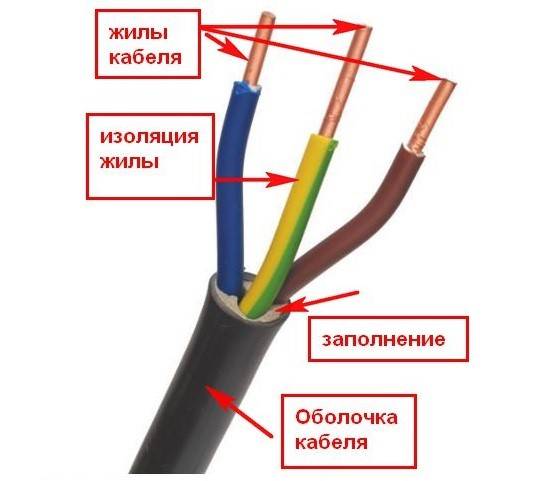

Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает, что это алюминиевый провод;
• «П» – медный провод;
• «ПП» – 2 или 3 плоские медные жилы;
• следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
• «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
• «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
• «ТО» — противогнилостное покрытие.

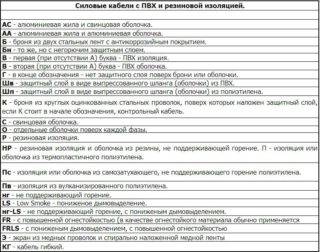

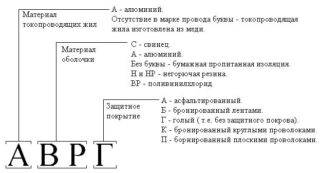

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

• Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
• Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
• Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
• Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
• Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

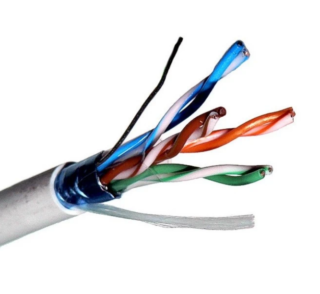

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

• Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
• Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Устройства связи встречаются в системах сигнализации и проводной связи.
• Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
• Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

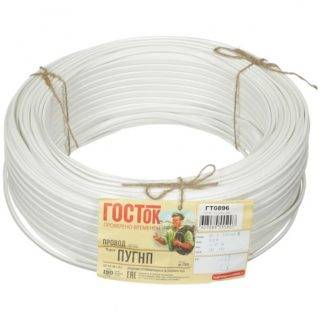

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
• В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
• Слаботочной связи — ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Прокладка контрольного кабеля

Уже в процессе прокладки предусматривается специальный металлический бандаж с гофро-трубкой для защиты оболочки кабеля. С обратной стороны проводка замыкается на распределительных клеммах, электротехнических ящиках и коробах. Как правило, электроустановочное оборудование работает при 380 кВ. От силовых устройств медный контрольный кабель прокладывается по защищенным каналам и лотками к основной электрической цепи потребителя. На клеммных коробах и распределительных шкафах выполняется маркировка специальными чернилами с указанием характеристик токопроводящего элемента и внешних слоев оболочки.

Структура и конструкция контрольного кабеля

Контрольный кабель представляет собой многожильный провод, который используется для передачи сигналов между устройствами. Он обладает определенной структурой и конструкцией, позволяющей обеспечить надежность и качество передачи данных.

Основные составляющие контрольного кабеля:

• Проводники: контрольный кабель обычно содержит несколько проводников — жил, изготовленных из различных материалов, таких как медь или алюминий. Проводники обычно имеют оксидную изоляцию для защиты от коррозии и повреждений.
• Экран: контрольный кабель может иметь экранирующую оболочку или металлическую оплетку, которая защищает от электромагнитных помех и шумов, возникающих при передаче сигнала.
• Изоляция: каждый проводник контрольного кабеля обычно имеет свою изоляцию, которая предотвращает короткое замыкание и перепады напряжения между проводниками.
• Оболочка: контрольный кабель часто имеет внешнюю защитную оболочку из пластика или резины, предотвращающую повреждения проводников и изоляции.

Контрольный кабель может быть выполнен в различных модификациях в зависимости от конкретных требований и спецификаций, таких как количество проводников, характеристики экранирования и т. д. Это позволяет использовать контрольные кабели с разными типами соединений и устройствами, такими как компьютеры, медицинские аппараты, промышленное оборудование и другие.

Особенности силовых кабелей

Силовые кабели используются в электроэнергетике и предназначены для передачи электрической энергии от источника к потребителю. Они отличаются от контрольных кабелей несколькими особенностями, которые делают их применимыми для различных задач и условий.

Во-первых, силовые кабели имеют большую мощность и способны передавать высокие токи. Для этого они обычно имеют более толстую изоляцию и проводники большего сечения, что позволяет им справляться с большими нагрузками без перегрева и потери энергии.

Во-вторых, силовые кабели должны быть устойчивыми к воздействию внешних факторов, таких как высокая влажность, химические вещества и механические повреждения. Для этого их изоляция и оболочка обычно изготавливаются из специальных материалов, которые обладают высокой стойкостью к агрессивным средам и не подвержены повреждениям при механическом воздействии.

Кроме того, силовые кабели могут быть выполнены с различными типами экранирования, которые позволяют защитить передаваемый сигнал от внешних помех

Это особенно важно в случае передачи электрической энергии по трассам, проходящим рядом с другими электромагнитными источниками, например, магистральными линиями связи или железными дорогами

В силовых кабелях также могут присутствовать дополнительные элементы, такие как жилы заземления или вспомогательные проводники, предназначенные для передачи команд и сигналов управления. Это позволяет использовать силовые кабели не только для передачи электрической энергии, но и для управления и контроля различных электрических устройств.

В итоге, силовые кабели являются надежными и универсальными элементами электроэнергетических систем. Они обладают высокой мощностью, стойкостью к агрессивным средам и помехам, а также способностью передавать команды и сигналы управления. Их использование позволяет обеспечить эффективную и безопасную передачу электрической энергии на различные объекты.

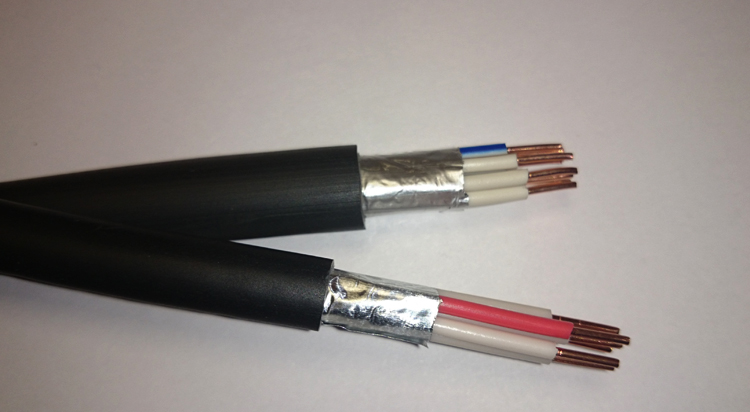

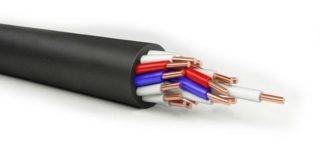

Контрольный кабель

Контрольным кабелем называют кабель который состоит из многих маленьких и тоненьких проводов или как его еще называют многожильный кабель. Используется он для того, чтоб передавать информацию о состоянии, режиме роботы или положении объектов, которых этот кабель и контролирует. Контрольный кабель находится по середине между кабелем связи и силовым кабелем.

Контрольный кабель

В основном этот кабель используют для подключения к аппаратуре дистанционного управления. Так же существует контрольный кабель с броней. Это тот же самый контрольный кабель, но с добавлением нескольких оцинкованных стальных лент для более высокой устойчивости к механическим повреждениям. Используют данный вид кабеля в той среде, где прочности обыкновенного контрольного кабеля не хватает. Но помимо всего кабель с броней нельзя подвергать большим растягивающим усилиям.

Производят кабель для разных сред использования. Например где повышенная пожароопасность используют пожаробезопасный вид кабеля, так же есть экранированный и кабель с токопроводящими жилами, которые изготовлены с алюминия.

Состоит контрольный кабель из:

1. Токороводящие жили (они бывают как алюминиевые, так и медные).
2. Изоляция (в качестве изоляции в кабеле выступает поливинилхлоридовый пластик).
3. Защитное покрытие (защитное покрытие состоит из стальных оцинкованных лент).
4. Экран ( Обмотка экрана изготовлена из фольги и медной ленты).
5. Оболочка кабеля ( оболочка кабеля изготовлена из поливинилхлоридового пластика в стандартном или пожаробезопасном исполнении).

Кабель используют при нормальных (для кабелей) температурах: от минус 50 до плюс 50 градусов по Цельсию. Для прокладки окружающая температура при эксплуатации не должна быть ниже, чем минус 15. Частая среда использования таких кабелей – это тонели или специальные каналы, но при этом нужно помнить, что кабель не должен подвергаться сильному растягиванию.

Силовые кабели

Их назначение – передавать электроэнергию с наименьшими потерями. Для этой цели стремятся как можно выше поднять напряжение, при этом получается умеренный ток и сечение проводников можно выбрать меньше. С другой стороны, растут проблемы, связанные с высокой напряженностью поля, что может привести к электрическому пробою между проводниками, или даже на внешние проводящие предметы. Их решают повышением качества изоляции.

Есть также проблема механической и тепловой устойчивости, и стойкости к действию агрессивных химических веществ. Соответствующая прочность ожидается и от изоляции. Кабели с высокой прочностью к внешним механическим воздействиям должны иметь броню. Это ничуть не перебор, несмотря на целый ряд принимаемых мер, бывают ситуации, когда штык лопаты или даже ковш экскаватора ударяет в силовой кабель. Без брони нетрудно вообразить последствия.

Некоторые кабели специального назначения имеют масляное наполнение или газ под высоким давлением (обычно азот). Повышенное давление газа позволяет повышать напряжение, так как при этом возрастает пробивное напряжение. Кабели для передачи высокочастотной энергии выполняются коаксиальными, для нейтрализации электрических и магнитных полей излучаемых во внешнюю среду и обратно (в сигнальных кабелях это защита от помех). В коаксиальных кабелях также может использоваться газ под давлением. При повышении частот до сантиметрового диапазона, среднюю жилу убирают и получают волновод – металлическую трубу с гладкими стенками.

Силовые кабели, используемые в промышленности и для питания многоквартирных домов (крупных зданий) можно поделить на два вида: воздушные, например, кабель силовой ВВГнг, и подземные. Первые прокладываются по стенам, на столбах (с несущим тросом), проводятся внутри зданий и кабельных каналов до силовых щитов.

Кабель под землей в броневой оболочке с гидроизоляцией используют для подключения подстанций к зданиям и объектам-потребителям (установкам) на производствах, например, кабель ВБШв. Это освобождает территорию от столбов и воздушных линий. ЦААШв (изоляция бумага, пропитанная церезином, оболочка кабеля из алюминия, закрыта пластикатом) можно привести в качестве примера кабеля, устойчивого к пробоям от повышенного напряжения.  Механически более прочным является ЦААБл, усиленный стальной броней. Подробнее о расшифровке марки кабелей можно узнать здесь.

Самые маломощные и гибкие силовые кабели называют шнурами, их используют для подключения электрических приборов к розеткам, это также наиболее подходящий кабель для удлинителя. Они должны быть гибкими и безопасными, тем не менее ввиду того, что они используются в достаточно мягких условиях дома или офиса, не следует переоценивать их прочность и безопасность.

Для изоляции в современных кабелях применяют полиэтилен, он имеет очень высокую электрическую прочность: до 20 кВ/мм, и обладает массой других достоинств. Его недостатком является относительно невысокая рабочая температура, не превышающая 100°C, а иногда и заметно ниже, причем полиэтилен относительно горюч. Часто применяют для изоляции и поливинилхлорид с наполнителями (пластикат). Этот материал относится к мало горючим, имеет оптимальные для проводов и кабельной продукции пробивные напряжения в области до 1 кВ. При горении выделяет ядовитые газы: хлор, хлороводород.

Сравнение силового и контрольного кабелей

Силовые и контрольные кабели являются двумя различными типами кабелей, которые используются в электротехнике и электропромышленности. Они имеют свои уникальные характеристики и применяются для разных целей. В данной статье мы рассмотрим основные отличия между силовым и контрольным кабелями:

1. Назначение и применение

• Силовые кабели: они применяются для передачи электрической энергии от источника к потребителю. Силовые кабели имеют большую мощность и обычно используются для подключения электроприборов с большим энергопотреблением, таких как промышленные станки, оборудование отопления и кондиционирования воздуха.
• Контрольные кабели: они предназначены для передачи сигналов управления и обратной связи от устройств контроля и автоматизации. Контрольные кабели, как правило, имеют меньшую мощность и используются для подключения датчиков, устройств вывода информации и других устройств контроля и автоматизации.

2. Проводники и сечение

• Силовые кабели: проводники в силовых кабелях обычно изготавливаются из меди или алюминия и имеют большое сечение. Это необходимо для передачи большого количества энергии без значительного падения напряжения. Сечение проводов определяется мощностью электрической сети и требуется для обеспечения безопасности и эффективности передачи.
• Контрольные кабели: проводники в контрольных кабелях обычно имеют меньшее сечение, так как они предназначены для передачи сигналов управления, которые требуют меньшего количества энергии. Меньшее сечение проводников также удобно для укладки и монтажа в системах управления и автоматизации.

3. Защита и изоляция

• Силовые кабели: силовые кабели обычно имеют более прочную защитную оболочку и усиленную изоляцию, поскольку они предназначены для передачи высокой мощности и работают под высоким напряжением. Это обеспечивает безопасность при использовании силовых кабелей и защищает от повреждений.
• Контрольные кабели: контрольные кабели обычно имеют меньшую защиту и изоляцию, так как они несут меньшую мощность и работают на низком напряжении. Они обычно устанавливаются внутри шкафов и систем управления, где меньшая защита удобна для монтажа и маркировки проводов.

4. Отличия в маркировке

Силовые и контрольные кабели имеют различные маркировки, которые позволяют легко идентифицировать их в системе. Силовые кабели обычно маркируются буквами «ВВГнг-» или «ПуГВ-«, за которыми следует указание сечения и количества проводников. Контрольные кабели маркируются буквами «КГ-«, «КПГ-» или «АПвП-«, за которыми также следует указание сечения и количества проводников.

Учитывая данные различия, важно правильно выбрать и установить силовые и контрольные кабели для каждого конкретного применения. Учитывайте требования безопасности, мощность, напряжение и другие факторы, чтобы обеспечить эффективную передачу энергии и сигналов управления

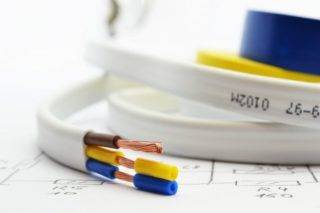

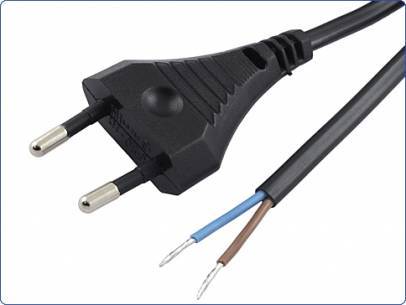

Отличие кабеля от шнура

Согласно определению, шнуры представляют собой гибкие проводки, включающие несколько эластичных жил – переплетенных проволок, изолированных неметаллической оболочкой. Изделия предназначены для подвижного соединения. Различие между шнурами составляет количество жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем гибче проводник. Существуют гибкие жилы с повышенной пластичностью, используемые для создания шнуров.

Плоская форма и минимальное сечение жил (1,5 мм2), применение в бытовой электропроводке — основные показатели, позволяющие определить, чем отличаются шнуры от кабелей и проводов. Чаще встречаются многожильные варианты, однако для электроприборов, не требующих специального заземления, вполне подойдут двужильные шнуры.

Изоляция

Гибкие жилы шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

Электрокабель образован несколькими проводами, защищенными общей изоляцией (из ПВХ, резины, пластика). В зависимости от области применения, многие производители стремятся комплектовать кабель усиленными защитными покровами, а провод или шнур скрыт под легкой оболочкой.

Маркировка

Кабель КВВГ

В зависимости от назначения и типа изоляции в электротехнике встречаются следующие маркировки кабеля:

• Силовые варианты в ПВХ изоляции — NYM, АВВГ, ВВГ.
• Гибкие проводники в резиновом кожухе — КГ.
• Контрольные кабели — КВВГ.
• Силовые бронированные изделия — АВБШв, ВБбШвнг.
• Информационные и радиочастотные — FTP, UTP, RG, SAT, РК, КВК-В, КВК-П.
• Пожарные, сигнализационные изделия: КПСнг, КПСЭнг, КСВВ, КСПВ, КЦППЭП.
• Термостойкие — РКГМ.

Провод ШВП

Среди распространенных марок шнуров выделяют: ШВП, ШВВП, ШТЛП. Первый вариант пригоден для подсоединения радиоэлектронной техники, квартирных светильников и климатического оборудования (вентиляторов, ионизаторов), при условии легких механических деформаций.

ШВВП – многожильный шнур с медными многопроволочными жилами, изолированными поливинилхлоридом-пластикатом. Виниловая оболочка препятствует распространению огня при возгорании.

ШТЛП — телефонный проводник. Шнур линейный, содержит медные многопроволочные жилы в полиэтиленовой пленке с ПВХ изоляцией.

Условия применения

Срок службы шнура ШВВП в нормальных условиях максимум 6 лет

Мягкость и гибкость шнура определяет широкое применение в быту, при подключении бытовых приборов. Для фиксированного монтажа предпочтительны монолитные кабели (силовые, контрольные, управления и связи, радиочастотные).

Срок службы

Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа используются на протяжении 30 лет при температуре −50…+50°C. Контрольный кабель при прокладке на открытом воздухе и в траншеях работает более 15 лет, в помещениях, туннелях, каналах — 25 лет. Шнур ШВВП в нормальных условиях прослужит максимум 6 лет.

Структурные особенности контрольного кабеля

Одной из особенностей контрольного кабеля является наличие множества отдельных проводников в одной оболочке. Обычно эти проводники имеют различные цветовые обозначения для облегчения их идентификации и подключения. В контрольном кабеле могут присутствовать проводники различных типов — от медных до алюминиевых.

Одним из самых важных элементов структуры контрольного кабеля является экранировка. Она представляет собой слой или плетение из проводящего материала, который окружает проводники и защищает их от внешних помех. Экранировка является одним из ключевых факторов для достижения стабильной и надежной передачи сигнала.

Контрольный кабель также может содержать дополнительные элементы, такие как кабельные жилы, которые обеспечивают механическую прочность и защиту кабеля от повреждений. Кроме того, он может быть обеспечен специальной оболочкой, которая обеспечивает защиту от воздействия внешней среды, включая влагу, пыль и химические вещества.

Структурные особенности контрольного кабеля делают его идеальным выбором для применения в системах управления и контроля, таких как промышленные автоматизированные процессы, системы безопасности и многие другие. Контрольные кабели обеспечивают надежную передачу сигналов и долгий срок службы, что делает их важным компонентом в различных отраслях и областях.

Проводники	Экранировка	Дополнительные элементы	Оболочка
Множество отдельных проводников с различным цветовым обозначением	Слой или плетение из проводящего материала	Кабельные жилы	Специальная оболочка

Как различить силовой и контрольный кабель по внешнему виду

Силовые и контрольные кабели играют важную роль в электрических системах и имеют разные функции. Они отличаются как внутренней структурой, так и внешним видом. В данной статье мы сосредоточимся на внешних признаках, которые помогут вам различить эти два типа кабелей.

1. Наличие маркировки

Силовой и контрольный кабели обычно имеют различные маркировки, гравировку или печать на внешней оболочке. Силовой кабель может быть отмечен значком «AC» или «Power», указывающим на его назначение. Контрольный же кабель может иметь надписи, например, «Control», «Signal» или «Data», указывающие на его функцию передачи управляющего сигнала или данных.

Толщина и жесткость оболочки

Силовой кабель обычно имеет толстую и жесткую оболочку, так как он предназначен для передачи большого количества электрической мощности. Контрольный кабель, напротив, имеет более тонкую и гибкую оболочку, так как его задача — передача управляющего сигнала или данных.

Цветовая схема

Цвет оболочки также может помочь отличить силовой и контрольный кабели. Обычно силовые кабели имеют яркие цвета, такие как красный, оранжевый или желтый

Это делается для того, чтобы сигнализировать о потенциальной опасности и предупредить осторожность. Контрольные кабели могут быть более нейтральными по цвету, например, черными, белыми или серыми

Количество проводников

Силовые кабели обычно имеют три проводника, которые служат для передачи трехфазного электрического тока. Контрольные же кабели могут иметь меньшее количество проводников, обычно один или два, поскольку их задача состоит в передаче управляющего сигнала или данных.

Использование разъемов

Если вы смотрите на конец кабеля, то в некоторых случаях вы можете заметить, что силовой кабель использует разъемы большего размера и имеет более прочное крепление. Контрольные кабели, как правило, используют более маленькие разъемы и имеют менее надежное крепление.

Важно помнить, что эти признаки могут варьироваться в зависимости от конкретного производителя или стандарта, поэтому всегда следует обращаться к технической документации или консультироваться с профессионалами для определения типа кабеля

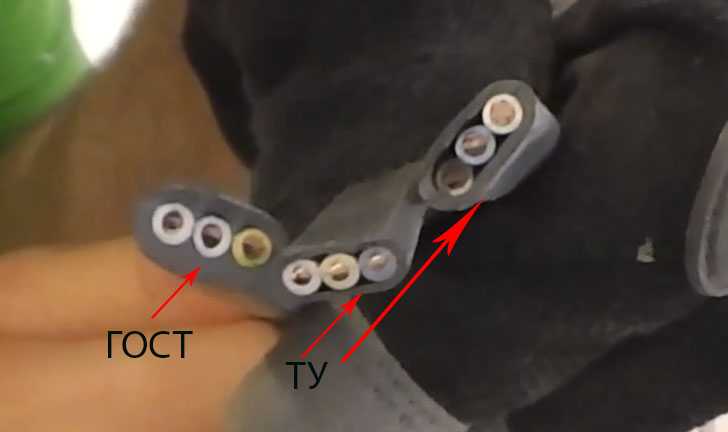

Как отличить провод ТУ от ГОСТ

С большей уверенностью могу сказать, что из 100 приобретенных проводов, изготовленных по ТУ, 99 будут уступать в плане качества аналогичным проводам с таким же сечением, но выполненных по ГОСТ. Единственное преимущество такого кабеля заключается лишь в меньшей стоимости. Несмотря на это, не рекомендую экономить и приобретать такие изделия.

Используя кабель без отметки ГОСТ, мы не можем знать, какую нагрузку он способен выдержать, но можем поверить техническим характеристикам, заявленным изготовителем. Правда, проверить их не всегда представляется возможным.

Здесь возникает следующий вопрос: как отличить кабель ТУ от ГОСТ? Отличить между собой провода можно даже визуально. Это удается сделать не всегда, но в большинстве случаев можно. Рассмотрим основные отличительные особенности:

1. Кабель ТУ обычно меньшего диаметра, если вы приложите два провода – один ТУ, другой ГОСТ, – то сможете увидеть разницу.
2. Потребуйте от продавца сертификат соответствия. В документе найдите номер ТУ и его соответствие ГОСТ. Но доверяйте продукции, которая просто помечена как ГОСТ.
3. Изучите бирку на барабане кабеля. Это как паспорт у человека: на бирке есть информация о номере и ссылка на сертификат, указан номер партии и наименование завода-изготовителя. Поищите отметку EAC (о том, что это, расскажу ниже).

Отметим, что изоляция у кабелей, изготовленных по ГОСТ, значительно толще: она плотнее прилегает к жилам.

• Если так сложилось, если в силу определенных обстоятельств вы не можете приобрести ни один из проводов, кроме ТУ, то покупайте изделие минимум с двойным запасом.
• Если нужен провод в 1.5 квадрата, то выбирайте из тех, что 2.5 квадрата.
• Если сэкономить на этом, то в дальнейшем можно столкнуться с проблемами в проводке или переноске.

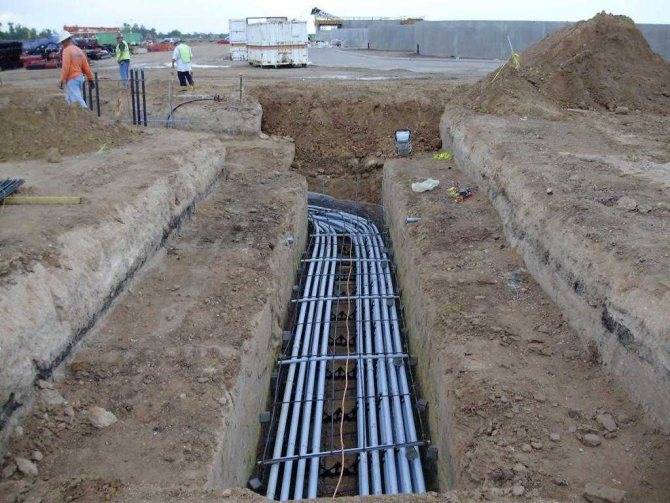

Классификация по условиям места эксплуатации

Также разделяют кабели и по условиям применения с точки зрения внешнего воздействия механических нагрузок:

• Внутри помещений, в траншеях и каналах без влияния сил, способствующих растяжению. Защиту образует намотка стальных лент с антикоррозионным покрытием. Это типовой контрольный кабель КВВГнг, который используется в местах, не предусматривающих сильных механических воздействий, а также угрозы возгорания.
• В траншеях и грунте без больших внешних усилий на растяжение. Слой брони формируется двойной стальной лентой с дополнительным наружным покровом из поливинилхлоридного пластиката.
• В грунте и каналах при условии воздействия больших усилий на растяжение. Броню образуют стальные прутья проволоки, покрытые цинковым слоем и покровом из ПВХ-пластиката.

Структура и конструкция силового кабеля

В основе силового кабеля лежит электрический проводник, который имеет несколько слоев изоляции. Первый слой – это внешняя изоляция, которая защищает проводник от воздействия внешней среды, такой как влага, пыль, химические вещества и механические повреждения. Далее следует слой армирования, который придает кабелю механическую прочность и защищает его от искрения и короткого замыкания. Затем идет слой изоляции, который разделяет проводник от других проводников внутри кабеля и предотвращает короткое замыкание. И наконец, внутренний слой – это изоляция, которая защищает проводник от самопроизвольной потери энергии.

Кроме основных слоев, силовой кабель может быть дополнен дополнительными элементами. Например, в некоторых моделях кабелей присутствует экран, который защищает от электромагнитных помех и помогает предотвратить искажения сигнала. Также кабель может иметь дополнительную армировку, которая повышает его механическую прочность и защищает от повреждений во время укладки и эксплуатации.

Силовые кабели могут быть различного размера и конфигурации в зависимости от требований и условий эксплуатации. Они могут иметь одиночный или многожильный проводник, а также разные типы изоляции и материалы для внешней оболочки. Все это позволяет силовому кабелю обеспечить эффективную передачу энергии и электричества в различных условиях.

Слой	Описание
Внешняя изоляция	Защита проводника от воздействия внешней среды
Армирование	Механическая прочность и защита от искрения
Изоляция	Разделение проводников и предотвращение короткого замыкания
Внутренняя изоляция	Защита от самопроизвольной потери энергии
