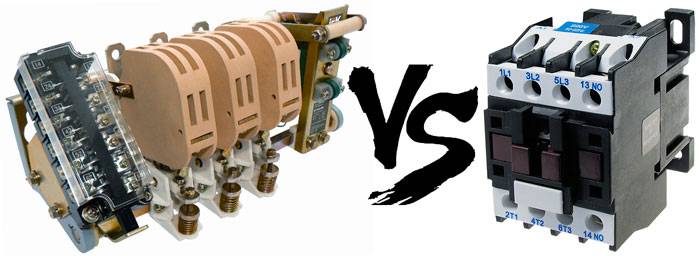

Чем отличается контактор от магнитного пускателя

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
пускатель 2 величины – до 25 – 32 А
пускатель 3 величины – до 40 – 50 А
пускатель 4 величины – до 65 – 95 А
пускатель 5 величины – до 100 – 160 А
шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

1 – до 2,2 – 7,5 кВт
2 – до 11 – 15 кВт
3 – до 18 – 22 кВт
4 – до 30 – 45 кВт

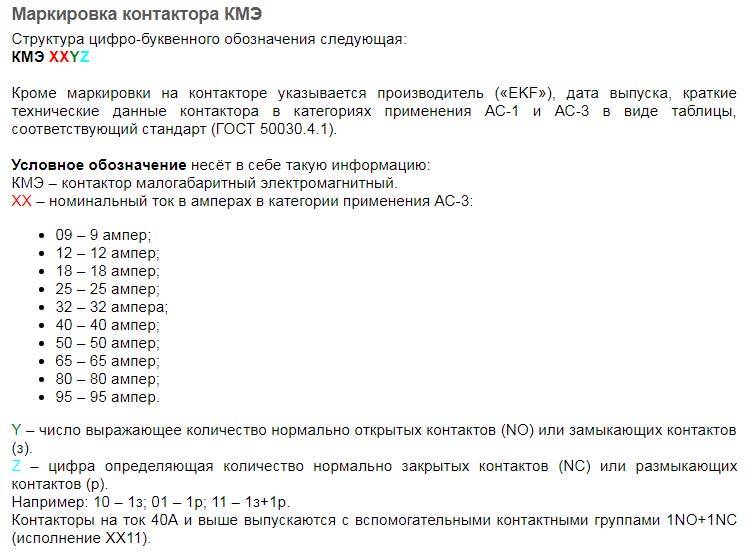

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Катушки контакторов

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

Как заменить катушку контактора?

Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.

В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.

Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.

Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.

Техника безопасности

Электрический ток не имеет ни цвета, ни запаха. Его нельзя увидеть или услышать, но его присутствие ощущается при прикосновении или с помощью специальных приборов. Прикосновение для человека может иметь негативные последствия, поэтому необходимо соблюдать технику безопасности при обслуживании пускателя.

Не токопроводящие части должны быть заземлены.
Нельзя работать под напряжением.
Соблюдать меры безопасности при отключении напряжения.
Вывешивать запрещённые плакаты, при необходимости ставить ограждения.
Применять дополнительные элементы защиты (диэлектрические перчатки, боты, ножницы, коврики, защитные очки).
Во время монтажа, ремонта нужно пользоваться исправным инструментом.

В чем разница между пускателем и контактором согласно ГОСТу и нормативным документам.

Даже среди профессиональных электриков часто возникают острые споры о том, какие коммутационные аппараты следует считать пускателями, а какие – контакторами.

Без специальных знаний и те, и другие просто называются стартерами. А как же средний потребитель, который может столкнуться с этими устройствами всего несколько раз в жизни.

Некоторые люди ошибочно смотрят сначала на дугогасительные камеры, думая, что раз они там есть, то перед ними находится контактор.

По-видимому, они необходимы для гашения токов силой от 5 магнитуд и выше. Пятое значение – это ток, равный I=100A.

В этом случае пускатель предназначен только для малых токов (до 100А).

Сторонники этой классификации даже придумали свою собственную градацию:

реле – для малых токов

стартеры – для средних токов

Контакторы для больших токов

Все это, конечно, не соответствует действительности. Скорее всего, вина за эту путаницу лежит на одном довольно популярном бренде – PML.

Эти модели имеют пускатели номиналом от 10 до 100 А и контакторы от 10 до 800 А. Отсюда и путаница.

По-видимому, если ток устройства превышает 100 А, то это контактор. На некоторых упаковках есть даже, казалось бы, противоречивые надписи. На одной стороне написано:

ПМ – магнитный кардиостимулятор

И с другой стороны:

Контактор

На что вы можете положиться и что говорят по этому поводу нормативные акты и документация? Чтобы понять это, сначала найдите определение этих устройств и посмотрите, в чем их различия.

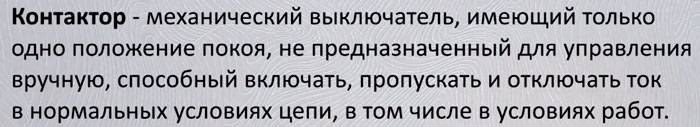

Вот что содержится в действующем в настоящее время ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия”.

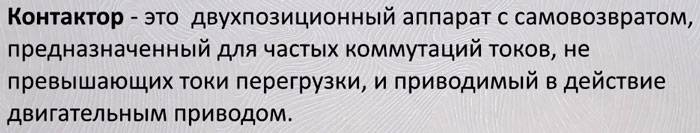

Здесь пружина используется в качестве самосбрасывающего устройства. Возможность частых коммутационных токов обеспечивается самой конструкцией.

Некоторое сомнение вызывает последнее предложение – “приводимый в действие моторным приводом”. Какой компонент считается моторным приводом?

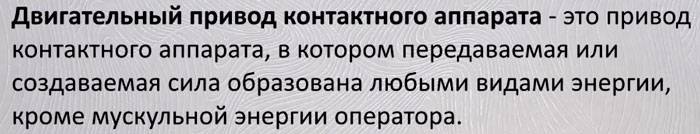

Чтобы прояснить это, мы снова обратимся к ГОСТу и найдем соответствующее определение.

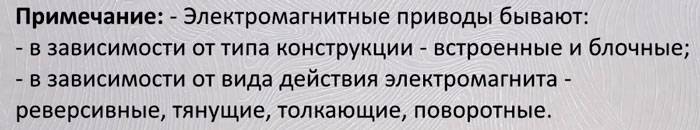

Можно ли считать, что контактор имеет магнитный привод? Что означает следующий ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения”.

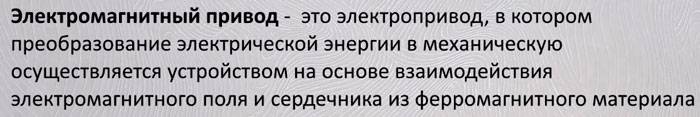

Как видите, это именно то, что нужно. В нашем случае подвижные контакты приводятся в действие магнитным полем катушки.

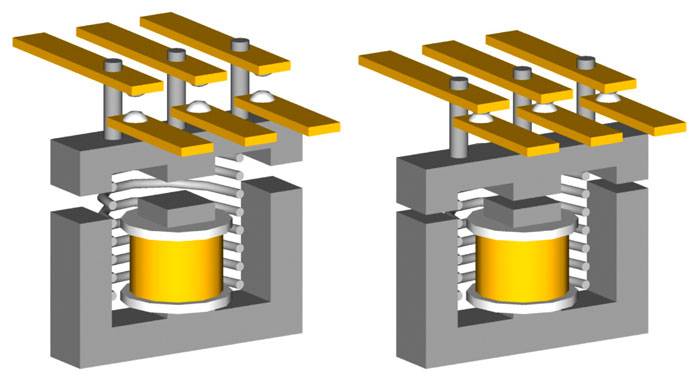

Принцип работы контакторов – при подаче напряжения часть сердечника втягивается, и неподвижные контакты замыкаются с подвижными.

Однако, помимо приведенных выше определений контактора, существует еще несколько определений. Например, СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения” содержит более упрощенную формулировку:

А вот что говорит ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленные”.

Смысл во всех этих транскрипциях имен один и тот же, и глобальных различий нет.

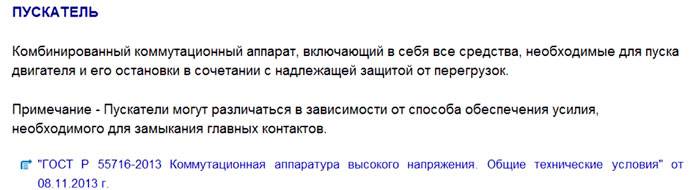

Теперь давайте рассмотрим определение стартера.

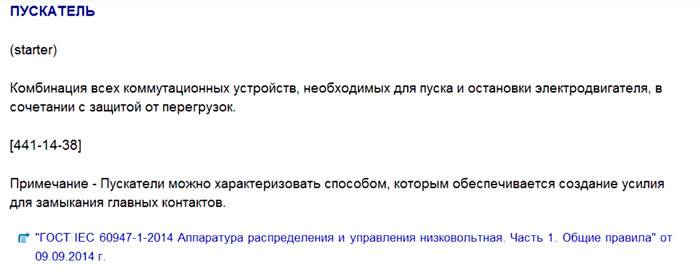

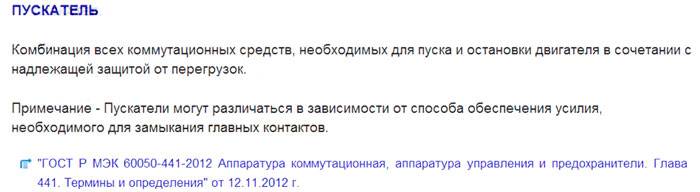

В этом нам поможет разобраться ГОСТ 500030.4.4-2012 “Аппаратура низковольтная распределительная и управления”.

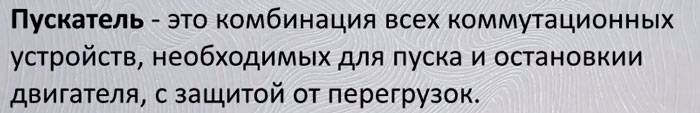

Самое важное, что вы должны понять из этого определения:

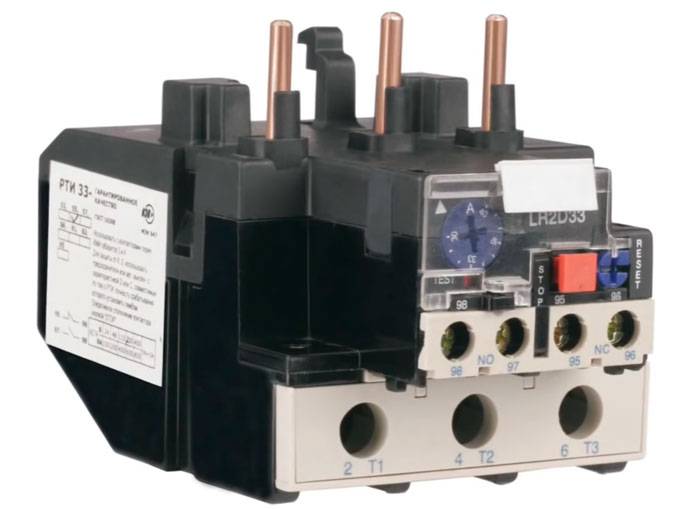

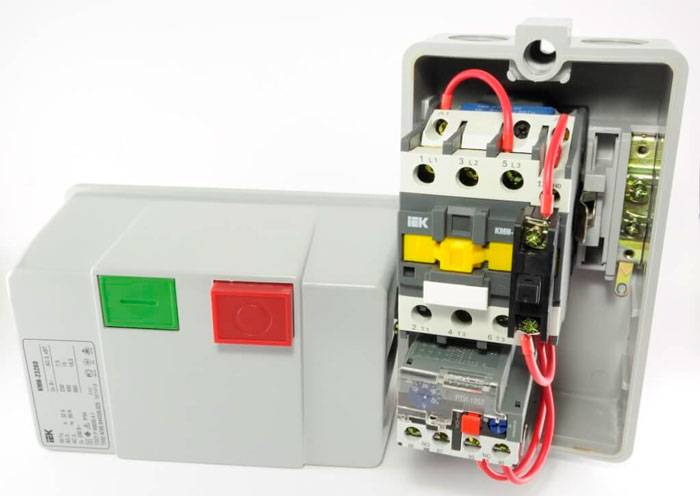

Например, он может иметь тепловое реле в качестве защиты от перегрузки.

Когда он удален, стартер становится контактором. А пускатели могут иметь встроенную защиту от обрыва фазы, падения напряжения и т.д.

Все это превращает обычный контактор в пускатель.

Отсюда вытекает основной принцип того, как отличить контактор от пускателя:

Контактор – это ОДИН двухпозиционный коммутационный аппарат.

Пускатель представляет собой набор коммутационных устройств

Таким образом, предназначение устройства ясно из самого названия “стартер” – от слова “стартер”, означающего двигатель. Контактор происходит от слова “контакт”, что означает простое переключение, подключение и отключение цепи (без ее защиты).

Никакая другая произвольная интерпретация не имеет нормативной силы. Чем чаще вы будете ссылаться на документы, а не на “электриков с опытом”, тем проще будет донести свою точку зрения, и, что самое главное, вы всегда сможете убедительно доказать свою правоту.

Еще одно различие между пускателем и контактором заключается в том, что только первые выпускаются в слаботочном исполнении. Эта специфика является одним из обстоятельств, обеспечивающих популярность стартеров и их широкое присутствие на рынке в этом классе оборудования. Контакторы не следует устанавливать в слаботочных цепях.

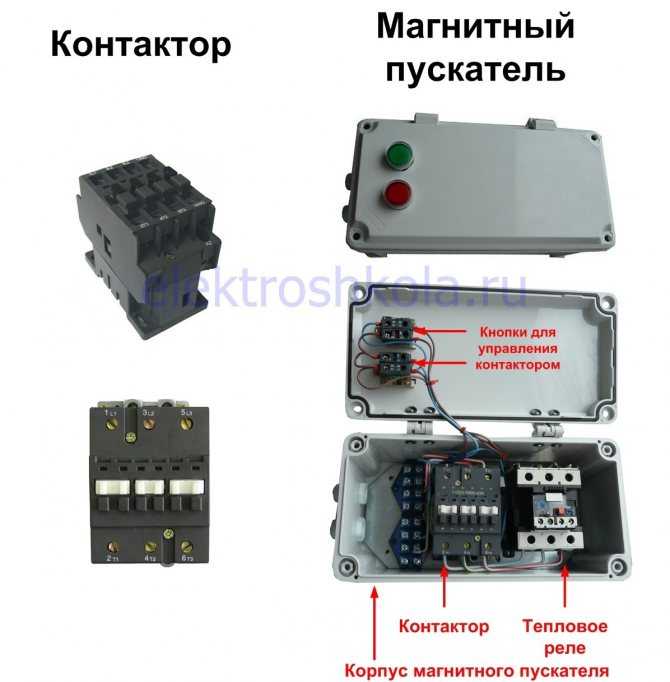

Разница между контакторами и магнитными пускателями

Контактор и магнитный пускатель – это схожие по конструкции и функциям электрические устройства. Рассмотрим различия между контакторами и магнитными пускателями. Контакторы и магнитные пускатели – это электрические коммутационные устройства, используемые в электрических сетях постоянного и переменного тока. Оба коммутационных устройства состоят из электромагнитной катушки, нескольких пар силовых и управляющих контактов.

Так в чем же разница между пускателем и контактором с точки зрения функции?

Магнитные пускатели обычно используются в цепях управления двигателями переменного тока и электрооборудованием, которые предназначены для редкого запуска, остановки и реверса. Эти аппараты также используются в слаботочных цепях. Применение контакторов шире, они используются для коммутации различных типов силового оборудования, включая двигатели переменного и постоянного тока, с частыми пусками, реверсами и остановками. Контакторы не используются в установках малой мощности.

В чем разница между контактором и магнитным контактором?

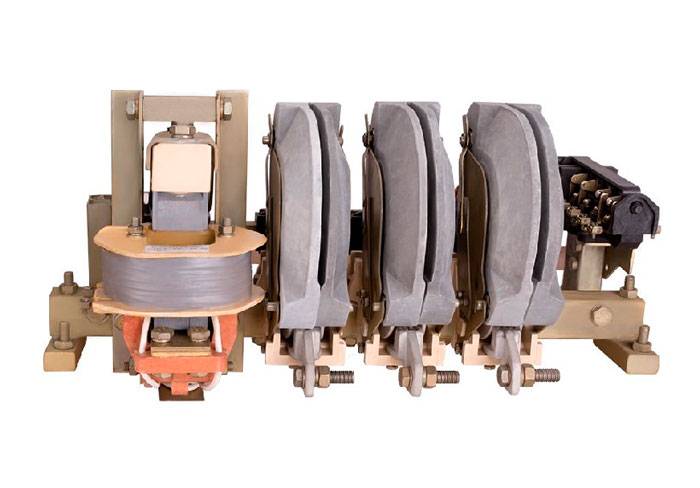

Силовая часть контактора рассчитана на большие токи. Эти устройства имеют камеры для гашения электрической дуги, неизбежной при коммутации в силовых цепях мощных устройств. Камеры защищают силовые контакты от выгорания и уменьшают время переходных процессов. Контакторы имеют открытую бескорпусную конструкцию и монтируются в силовые панели. Габариты и вес контактора значительно больше, чем у магнитного пускателя того же напряжения и номинальной мощности. Магнитные пускатели изготавливаются в корпусах с различной степенью защиты от влаги и пыли и могут устанавливаться вне щитов и шкафов. Эти типы аппаратов не имеют дугогасительных камер.

Управляющие катушки чаще всего выходят из строя по следующим причинам:

Описание и различия

Магнитный пускатель – это электромеханическое устройство, которое используется для пуска и остановки асинхронного двигателя. Он также состоит из электромагнита и контактной группы, но в отличие от контактора, он обладает дополнительными функциями, такими как защита от перегрузки и короткого замыкания.

Основное отличие между контактором и магнитным пускателем заключается в их назначении и функциональности. Контакторы используются для управления электрическими цепями, когда требуется только включение и выключение электрической нагрузки. Магнитные пускатели, помимо этих функций, также обеспечивают защиту двигателя от перегрузки и короткого замыкания.

Второе отличие – размеры устройств. Обычно контакторы имеют меньший размер и компактную конструкцию, поскольку их главная задача – обеспечить правильное включение и выключение электрической цепи. Магнитные пускатели исполняют функции контакторов и служат для защиты моторов, поэтому они обычно имеют более крупные размеры и дополнительное оснащение.

Важным отличием является также способ управления устройствами. Контакторы управляются путем подачи сигнала напряжения на электромагнит, который активирует контактную группу. Магнитные пускатели, кроме того, имеют встроенные реле, с помощью которых можно настроить дополнительные параметры, такие как временные задержки и режимы работы.

И, наконец, стоит отметить различие в стоимости. В связи с более сложной конструкцией и возможностями, магнитные пускатели обычно стоят дороже контакторов. Однако, при выборе устройства, необходимо учитывать требования и предпочтения конкретного приложения.

Контакторы и магнитные пускатели

Введение

В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:

Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.

Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.

Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:

Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя. Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя. Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.

Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.

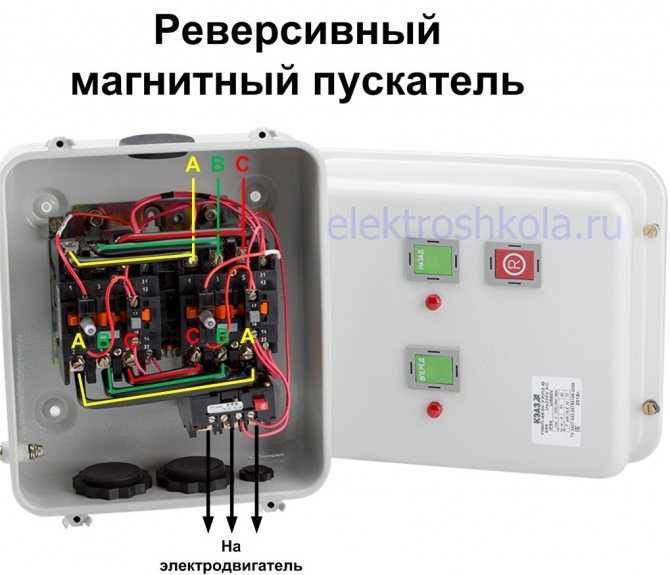

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите здесь.)

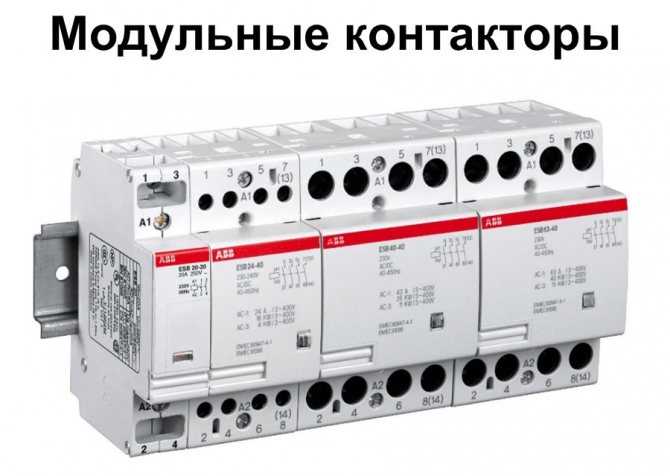

Существуют так же так называемые модульные контакторы — это компактные контакторы предназначенные для установки на DIN рейку, в остальном их устройство и принцип работы такой же как и у обычных контакторов.

Теперь разобравшись с понятиями контактора и пускателя приступим к изучению принципа их работы.

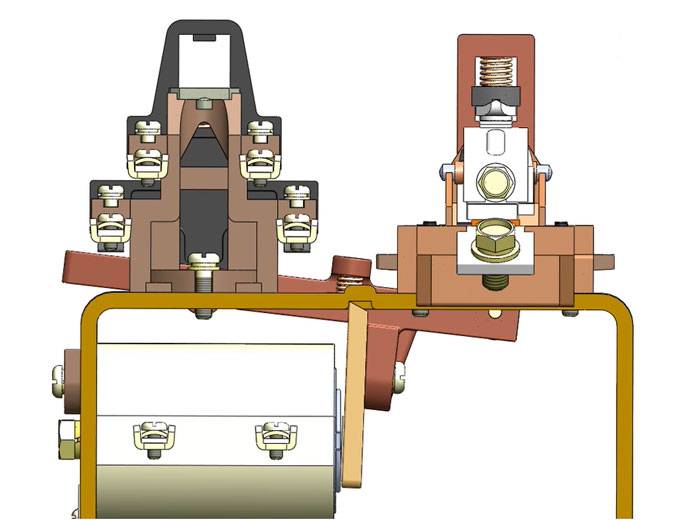

Устройство и принцип работы контактора

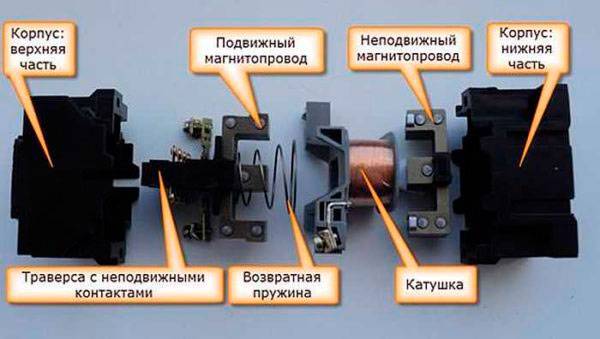

Как видно на картинке выше электромагнитный контактор состоит из следующих основных элементов: магнитопровода состоящего, в свою очередь, из подвижной и неподвижной частей, электрической катушки, силовых контактов, предназначенных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и неподвижные контакты, которые крепятся к верхней части корпуса контактора, блок-контактов предназначенных для использования в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.

Управление контактором осуществляется путем подачи напряжения на электрическую катушку, при прохождении через нее электрического тока создается электромагнитное поле протекающее через магнитопровод, при этом неподвижная часть магнитопровода совместно с электрической катушкой работают как электромагнит который, как видно на рис.2 выше, преодолевая сопротивление пружины, притягивает верхнюю подвижную часть магнитопровода с закрепленными на ней подвижными контактами, таким образом происходит замыкание силовых контактов, при снятии напряжения с катушки контактора электромагнитное поле исчезает переставая притягивать подвижную часть магнитопровода которая под воздействием пружины возвращается в исходное положение размыкая силовые контакты.

Номинальный ток и напряжение питания катушки управления

Номинальный ток — наиболее значимый параметр, подбираемый по мощности потребителя. Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную. Тем не менее такая нагрузка сохраняется долю секунды и на работу расцепителя не влияет

Исходя из этого, берем во внимание только номинальную мощность

Для определения номинала необходимо рассчитать I_n . В этом нам поможет формула из учебника по физике: In = P/(U √3xcosφ), где P — мощность (Вт), U — напряжение (В), а cosφ- коэффициент мощности двигателя.

Для наглядности рассмотрим конкретный пример: предположим, что у Вас трехфазный станок на 5,5 кВт c cosφ= 0,8 (данное значение записано в паспорте электрооборудования). При включении, по сети будет протекать:

5500Вт / (380Вx√3×30,8)= 10,6А.

К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.

Например, если I_n будет равен 11,8А, ни в коем случае нельзя брать модель на 12А, иначе при увеличении мощности она сгорит.

Электропитание катушки управления подбирается по двум критериям: тип электротока (переменный или постоянный) и напряжение (от 12В до 440В — постоянный, от 12В до 660В — переменный при частоте 50 Гц и от 24В до 660В — переменный при 60 Гц). Существуют также универсальные модели с катушкой работающей и от переменного, и от постоянного тока.

Устройство и принцип работы устройства

Главное отличие пускателя от любого другого коммутационного устройства — подключенное к нему электропитание одновременно является и управляющим. Как это работает?

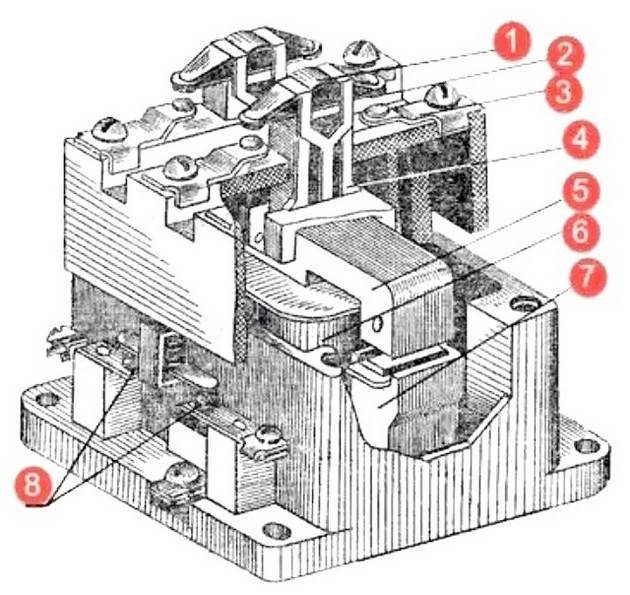

Рассмотрим общий принцип действия магнитного пускателя с помощью иллюстрации:

Силовые контакты (3), через которые проходит питание с высоким током на потребителя (электроустановку).
Они соединяются между собой с помощью контактных мостиков (2). Сила нажатия обеспечивается пружинами (1), которые представляют собой особым образом отформованную стальную пластину. Сами контактные группы изготовлены из медных сплавов, для лучшей электропроводности.
Пластиковая траверса (4), на которой закреплены мостики (2), соединена с подвижным якорем (5). Вся конструкция может перемещаться вертикально с помощью внешнего усилия (кнопки), и возвращается обратно после прекращения давления на нее.
С помощью катушки электромагнита (6) создается магнитное поле, которое прижимает подвижный якорь (5) к неподвижной части сердечника (7). Силы достаточно, чтобы преодолеть сопротивление возвратной пружины.
Питание на электромагнит подается с помощью дополнительных контактов (8). Чтобы обеспечить правильную работу схемы, питание на эти контакты заводится параллельно силовым (3), от единого источника. Для размыкания всей контактной группы предусматривается кнопка отключения, которая устанавливается в цепь дополнительных контактов.

Характеристика приборов

Выпускаемые производителями магнитные пускатели отличаются друг от друга по назначению, отсутствию или наличию кнопок управления, тепловых реле, степени защиты и другим характеристикам.

Самыми популярными можно назвать следующие серии устройств:

ПМЛ. Эта аббревиатура говорит о том, что устройство предназначено для двигателей с закороченным ротором и печей со слабой индуктивной нагрузкой.

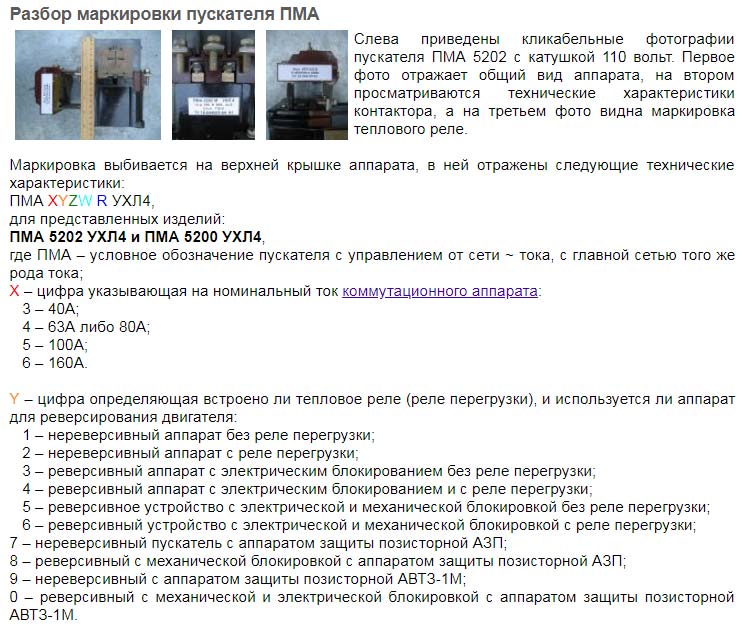

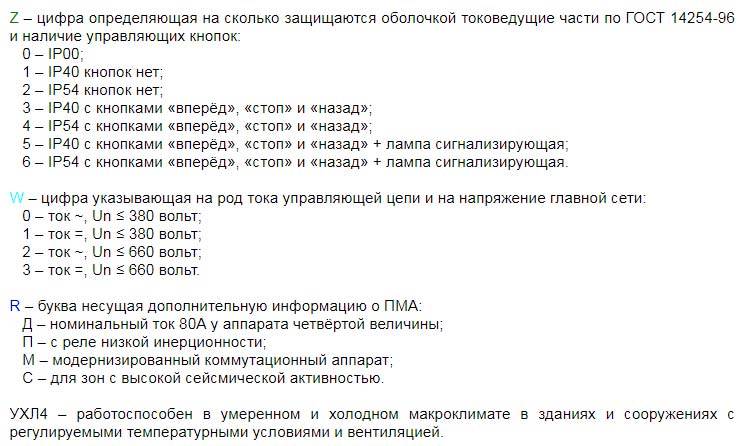

ПМА. Этот пускатель предназначен для асинхронных трёхфазовых электродвигателей переменного тока.
ПМЕ. Реверсивное подключение асинхронных трёхфазовых электрических двигателей с короткозамкнутым двигателем осуществляется при помощи моделей этой серии.

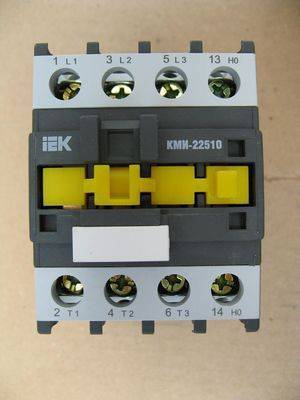

КМИ. Работает в тех же режимах что и ПМЛ, а также при подключении питания напрямую осуществляет пуск асинхронных двигателей.

По току нагрузки главных контактов электромагнитный пускатель бывает:

Первой величины. Ток нагрузки 10 А и 16 А.
Второй величины. С током нагрузки 25 А.
Третьей величины — 40 А.
Четвёртой величины — 63 А.

Напряжение цепей управления должно соответствовать рабочему напряжению катушки. Это может быть 24 В, 220 В, 380 В.

Количество контактов в схеме управления соизмеримо числу дополнительных контактов пускателя. Размыкающие и замыкающие контакты считаются отдельно.

Исходя из степени защиты устройство бывает:

пылевлагозащищенного исполнения;
защищённого исполнения;
открытого исполнения.

Первые используются при наружной установке. Вторые устанавливаются в неотапливаемых помещениях с минимальным количеством пыли, с отсутствием предпосылок попадания влаги. Третьи устанавливаются в закрытых шкафах.

Модель с тепловым реле устанавливается тогда, когда электродвигатель по своим режимам может испытывать перегрузки.

Реверсивный электромагнитный пускатель используется для регулирования реверсивного электродвигателя. Такой прибор содержит шесть силовых контактов, две электромагнитные катушки, механическую блокировку.

По износостойкости приборы выпускают 3-х классов:

Класс, А — наивысшая коммутационная износостойкость;
Класс Б — средняя коммутационная износостойкость;
Класс В — низкая коммутационная износостойкость.

На корпусе модели производитель должен указать: величину пускателя, коммутируемые токи, рабочее напряжение, мощность нагрузки, соответствие ГОСТу или ТУ.

Как устроен защитный автомат

В предыдущей статье мы разобрались с характеристиками автоматических выключателей, а сейчас полезем глубже. Я…

Параметры пусковых устройств

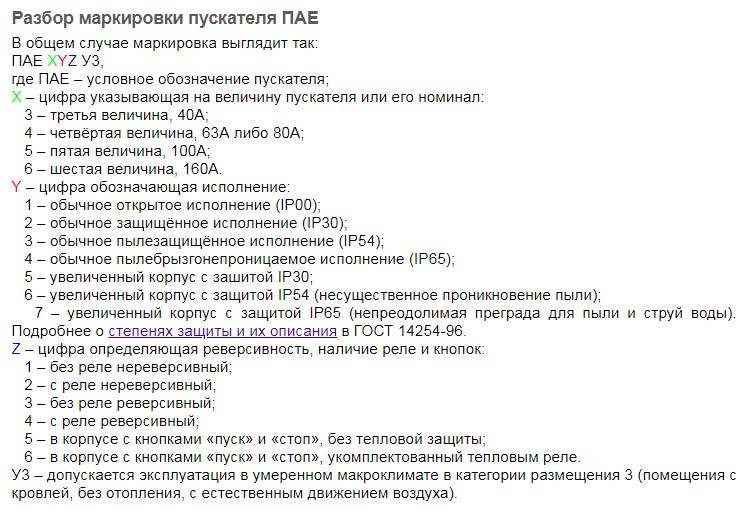

Для разнообразного предназначения выпускаются такие серии магнитных пускателей: ПА, ПМ, ПМА, ПМЕ, ПМЛ. Исходя из параметров нагрузки, выбор и применение данных устройств происходит по соответствию.

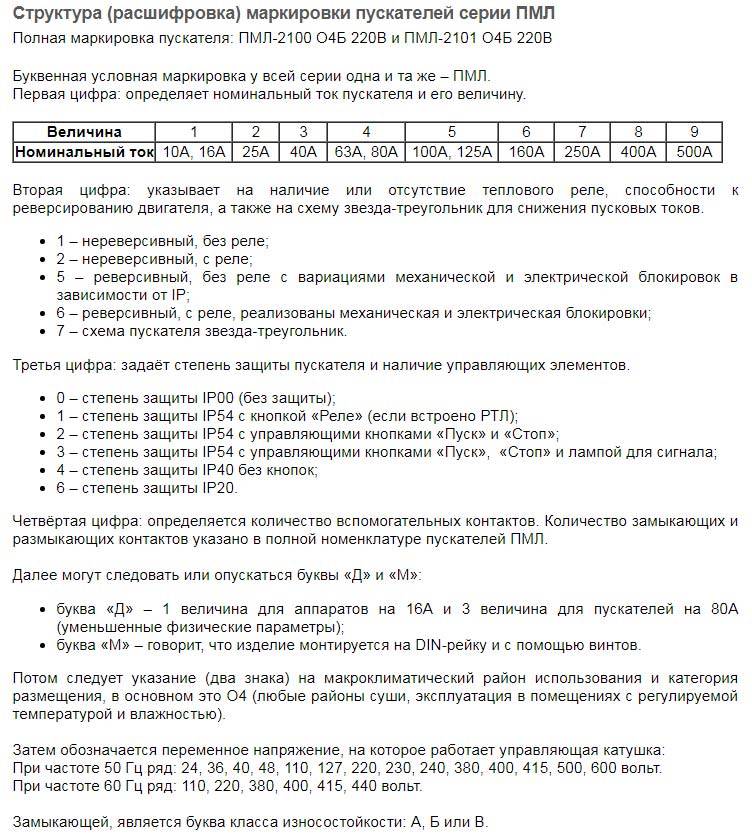

Магнитный пускатель серии ПМЛ

1.Величине электромагнитного пускателя – условный термин, характеризирующий допустимые продолжительные токи контактов главной силовой цепи. На данный момент имеются такие числовые обозначения величин и соответствующие им номинальные токи при напряжении 380В в рабочем режиме АС-3:

«0» — 6,3 А;
«1» – 10 А;
«2» — 25 А;
«3» — 40 А;
«4» — 63 А;
«5» — 100 А;
«6» — 160 А;
«7» — 250 А.

2.Режиму работы пускового устройства, определяющему характер коммутируемой нагрузки:

АС-1, нагрузка только активная, или мало индуктивная;
АС-3, запуск электродвигателя и его отключение при вращении;
АС-4, тяжёлый запуск двигателя, отключение его на низких оборотах и при неподвижном роторе, торможение противотоком.

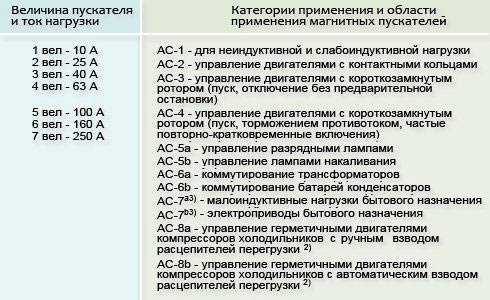

Величины магнитного пускателя и категории их применения

3.Рабочему (коммутационному) напряжению катушки реле, которое бывает таких значений:

Переменное: 24; 36; 42; 110; 220; 380 В.
Постоянное: 24В.

4.Количеству дополнительных контактов, имеющих такое обозначение латинскими буквами и кириллицей:

Нормально разомкнутые (NO), (НО);
Нормально замкнутые (NC), (НЗ).

Также существуют специальные, защёлкивающиеся на корпус пускателя приставки, дополнительно добавляющие несколько сигнальных контактов.

Магнитный пускатель серии ПМЛ с защелкивающейся приставкой

5.Степени защиты прибора:

IP00 — открытые, устанавливаются в обогреваемых помещениях в закрытых электрощитах защищённых от попадания посторонних предметов, воды и пыли;
IP40 – изготовляются в корпусе, применяются внутри не обогреваемых помещений, где имеется малое количество пыли в воздухе и исключено попадание воды на прибор;
IP54 – выпускаются в корпусе, применение внутреннее и наружное в местах, защищённых от воздействия атмосферных осадков и прямой солнечной радиации.

6.Наличию теплового реле, обеспечивающего защиту подключённых цепей от продолжительных перегрузок.

7. Наличию реверса, конструктивно исполненного путём объединения в одном корпусе двух электромагнитных реле, имеющих по три контактных группы, с механической или электрической блокировкой одновременного их включения.

8.Классу износостойкости, означающему возможное количество надёжных коммутаций.

9.Дополнительным элементам управления.

Необходимое соответствие параметров

Поскольку правильный выбор электромагнитного пускателя является залогом успешной и бесперебойной работы подключаемых электроустановок, необходимо соответствие вышеописанным параметрам характеристик коммутируемой цепи, напряжения управления, схемы включения, типа окружающей среды. Важнейшим правилом является требование, чтобы ток нагрузки не превышал допустимого тока контактов.

Для подключения активной нагрузки (без двигателей) определённой мощности Р, силу протекающего тока I определяют из упрощённой формулы:

I=P/(√3*U) (А),

где U – напряжение сети, 380 (В), .

Соответственно полученному значению выбирают пусковое устройство с номинальным током не меньше расчётного ниже по таблице.

Таблица выбора магнитного пускателя

Как правильно выбрать контактор?

Контактор выполняет простую и понятную функцию — смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей — от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контактор.

Номинальный ток и напряжение. Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.

Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).

Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему. Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке

По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки

Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.

Коммутационная и механическая износостойкость. Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов — А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс «В» — самый низкий, а класс «А» — самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.

Количество полюсов. Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.

Степень защиты. Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.

Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.

Принцип коммутации

Замыкание контактов силовой цепи осуществляется контактором – аппаратом, в котором сцеплённая с якорем электромагнитного реле группа контактных пластин замыкается на неподвижные контакты, соединённые с входными и выходными клеммами подключения питающего напряжения сети и линий нагрузки.

Таким образом, с помощью малых токов в катушке электромагнитного реле и слаботочных сигналов управления удаётся коммутировать сильноточные цепи больших нагрузок. Небольшой ток и малое напряжение сигнальной цепи делает работу оператора намного безопаснее, а для автоматических систем контроля и управления даёт широкий простор их применения, благодаря внедрению в процесс компьютеризированных алгоритмов.

Это интересно: За чей счёт производится замена электросчетчиков в 2019 году: разбираемся досконально

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Принцип работы

В отличие от коммутационных контактных агрегатов, контакторы могут проводить токи лишь номинально, поскольку они не предназначаются для отключения цепи (как пример: короткого замыкания).

При помощи дополнительной цепи тока осуществляется управление устройством, проходящего по индуктивной катушке с напряжением от 24 до 220-380 вольт. С целью увеличения безопасности при эксплуатации изделия, общая величина тока должна быть несколько ниже уровня рабочего тока в проходящих цепях. Контактор не обладает механическим ресурсом для сдерживания контактов в активном положении, поэтому при отсутствии направляющего потока напряжения на индуктивной катушке, он размыкает цепь. Для сдерживания цепи в активном положении применяется система «автоподхвата» с применением двух открытых контактов (пример: использование программируемого логического контроллера).

Схема контактора

до 650-660 В

Модели класса ПМА

Магнитные пускатели ПМА подходят для электродвигателей асинхронного типа. При этом трехфазные модификации с помощью этих устройств обсуживаться могут. В данном случае параметр предельной частоты колеблется в районе 30 Гц. Дополнительно следует учитывать, что сердечники в устройствах устанавливаются самые разнообразные. В свою очередь якоря, как правило, изготавливаются С-образной формы. В среднем параметр выходного напряжения достигает 120 В.

Однако в данной ситуации многое зависит от типа токопровода. Как правило, он устанавливается с пропускной способностью на уровне 2 мк. Подключение устройств происходит через реле. В данном случае оно имеется теплового типа. В свою очередь катушки индуктивности по параметру пикового напряжения довольно сильно отличаются.

Как правило, траверсы на таких устройствах устанавливаются в параллельном порядке. При этом мостиковые контакты в дугогасительных камерах монтируются довольно часто. За счет этого регулировать параметр тактовой частоты в таких устройствах есть возможность. Однако для этого необходимо установить контролер. Закрепить его для управления необходимо на магнитопроводе устройства.
