Чем отличается эскиз от рабочего чертежа детали

Ссылки

Эскизы предназначены для разового использования. По эскизам выполняют рабочие чертежи, а в отдельных случаях изготовляют детали.

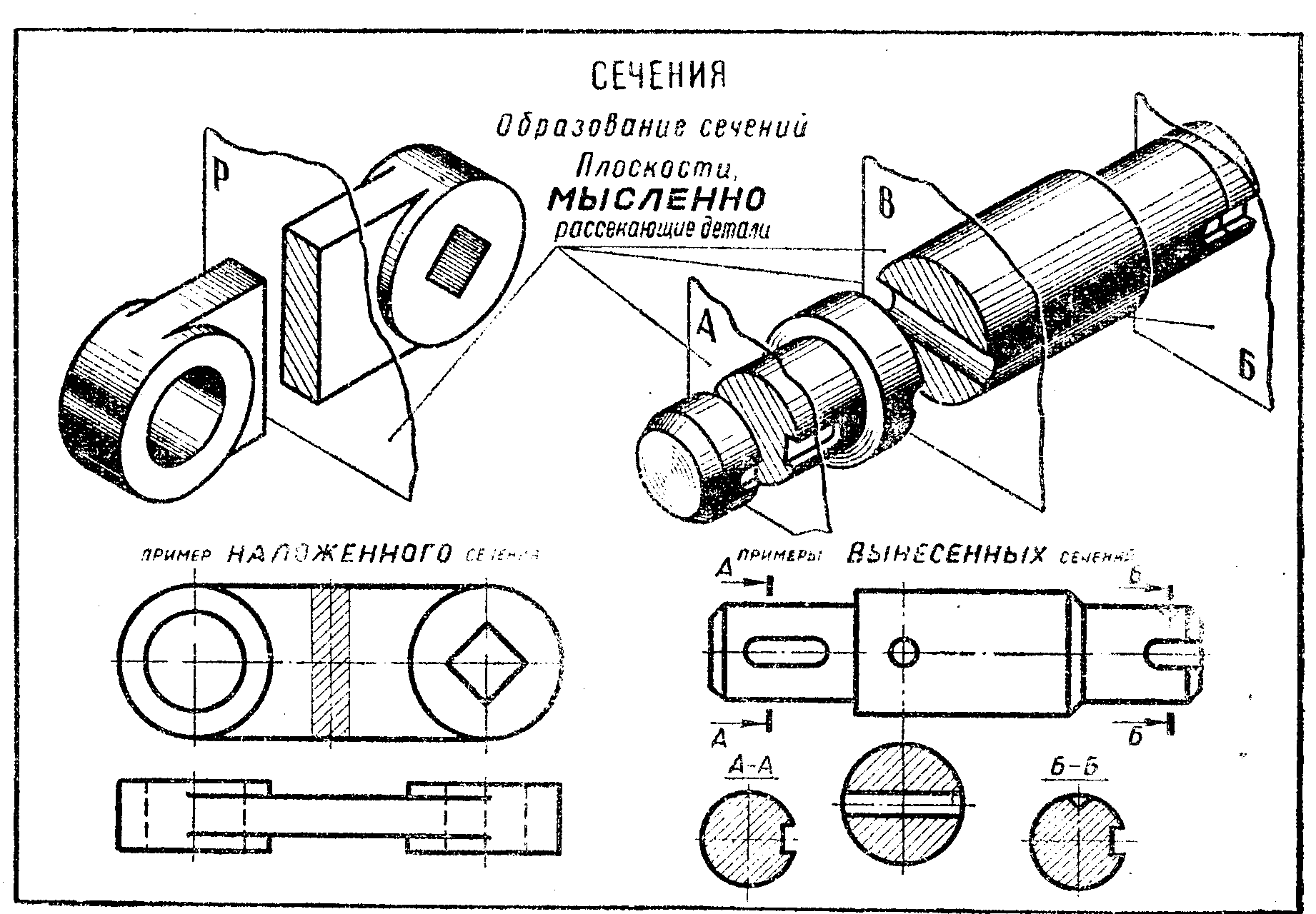

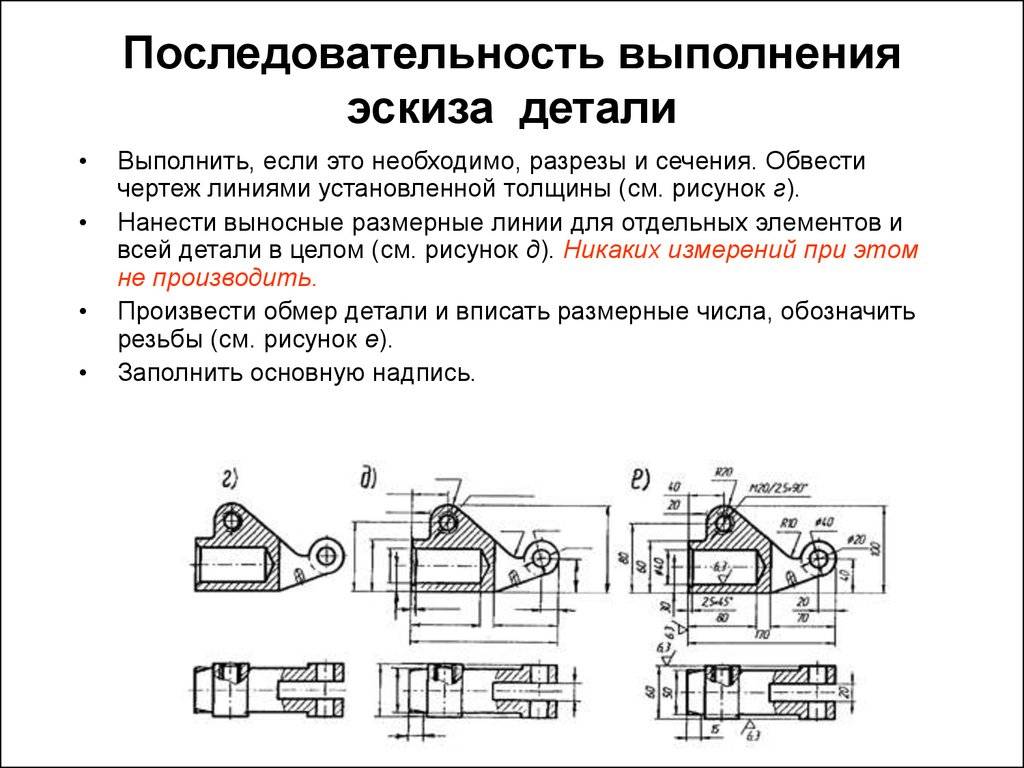

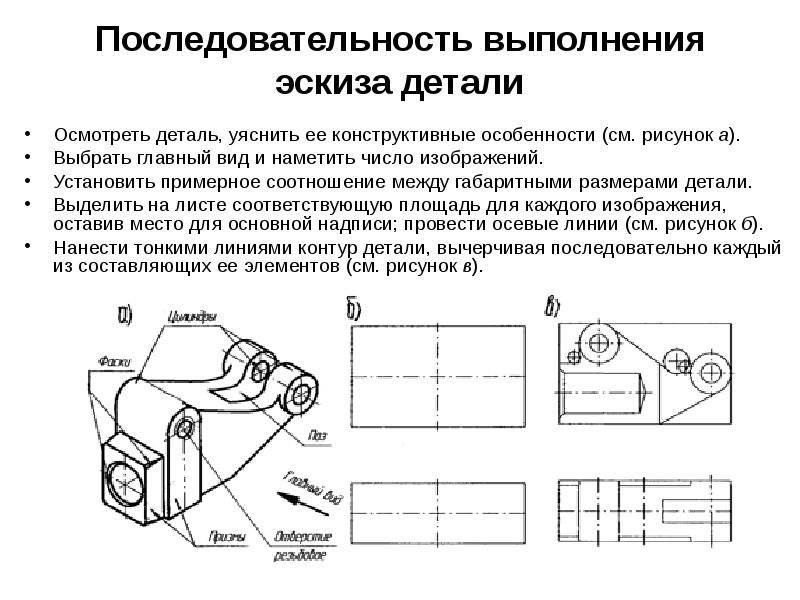

Эскизы обычно выполняют мягким карандашом на бумаге в клетку. Линии, надписи и цифры должны быть четкими. Все построения следует производить от руки. На эскизе необходимо соблюдать пропорциональность линейных размеров элементов деталей и проекционную связь.

Рабочий чертеж детали отличается от эскиза тем, что он выполняется чертежными инструментами или с помощью чертежной программы на компьютере (например, в Автокаде, Компасе и др.) в стандартном масштабе, на стандартных форматах, при строгом соблюдении типов линий и их толщины. На рабочем чертеже, как и на эскизе детали должны быть помещены все сведения, необходимые для изготовления детали, т.е. должна быть передана форма детали и ее размеры, указаны допустимые отклонения от номинальных размеров.

Эскизы и чертежи, выполняемые учащимися на курсе “Машиностроительное черчение”, можно рассматривать как конструкторский документ, составленный на конкретное учебное задание. Каждый чертеж должен иметь основную надпись, которая располагается в правом нижнем углу чертежа. Форма основной надписи для машиностроительных чертежей должна соответствовать ГОСТ 2.104-68.

Нанесение размеров на эскизах и чертежах

Перед нанесением размеров, рекомендуем внимательно изучить ГОСТ 2.307-68 о нанесении размеров и предельных отклонений на чертежах. Проставляя размеры, следует учитывать требования конструкции, технологию обработки детали и возможность контроля. Поэтому перед простановкой размеров следует выбрать поверхности или линии детали, от которых будет производиться обмер детали при ее обработке на станах. Эти поверхности называют базами. Базы могут быть конструкторскими и технологическими. Взаимное положение разных поверхностей детали задается линейными или угловыми размерами. Точки и линии чертежа детали, по отношению к которым конструктор ориентирует другие детали, называются конструкторским базами. Поверхность от которой лучше всего производить измерение в процессе изготовления детали, называется технологической базой.

Проставить размеры так, чтобы были учтены требования конструкции и технологии, – задача очень сложная, так как часто простановка размеров от конструктивных баз не совпадет с простановкой размеров от технологических баз. Размеры следует проставлять так, чтобы их было удобно контролировать конкретным измерительным инструментом, чтобы рабочий при изготовлении детали по чертежу не производил ни каких подсчетов и пользовался только теми размерами, которые проставлены на чертеже.

Показано нанесение размеров от одной базы (поверхности детали) отверстий, расположенных на одной оси. На рисунке за базу принята ось, так как отверстия расположены по окружности.

В практике применяют три способа нанесения размеров: цепочкой, координатный (от одной базы) и комбинированный. При нанесении размеров цепочкой один из них не указывают, так как он определяется габаритным размером детали. Основным недостатком этого способа является суммирование ошибок, которые могут появиться в процессе изготовления детали. При координатном способе размеры наносят от выбранной базы. При этом способе любой размер не зависит от других размеров детали. Комбинированный способ соединяет особенности цепного и координатного способов. Этот способ является наиболее распространенным.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления детали. Не допускается повторять размеры одного и того же элемента на разных изображениях. Размеры нескольких одинаковых элементов можно наносить один раз, с указанием на выноске количество этих элементов.

Каждый размер соответствует определенной технологической операции. Рекомендуется размеры, относящиеся к внутренней поверхности, наносить со сторон разреза, а наружные размеры – со стороны вида.

При выполнении эскизов деталей с натуры, а также при выполнении рабочих чертежей деталей следует пользоваться нормальными линейными размерами, установленными ГОСТ 6636-69.

Требование применения нормальных размеров распространяется на те поверхности, которые изготовляют по системе допусков. Нормальные размеры рекомендуется округлять, если это возможно, отдовая предпочтение в первую очередь числам, оканчивающимся на нуль, а затем на нуль и пять и, наконец на 2 и 8. Применение нормальных линейных и угловых размеров при изготовлении деталей машин значительно сокращает количество необходимых измерительных калибров и себестоимость изделий.

Виды рабочих чертежей

Существует несколько видов рабочих чертежей, которые применяются в инженерии и производстве для создания и изготовления деталей, механизмов и конструкций. Каждый вид чертежа имеет свою специфику и используется в определенном контексте. Рассмотрим основные типы рабочих чертежей.

Сборочный чертеж

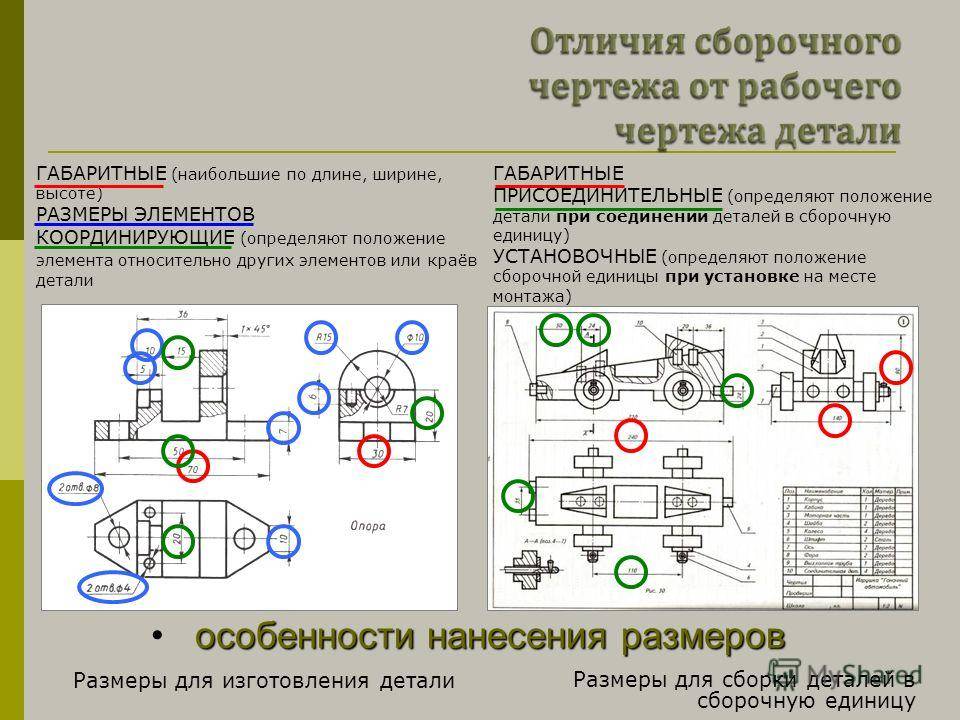

Сборочный чертеж представляет собой графическое изображение собранного комплекта деталей или механизма. На сборочном чертеже показано расположение и взаимное соединение деталей, а также указаны спецификации и другая необходимая информация. Сборочный чертеж помогает инженерам и рабочим понять, какие детали нужно изготовить и как их правильно собрать.

Детальный чертеж

Детальный чертеж содержит подробное изображение отдельной детали, разработанной с учетом всех необходимых размеров, форм и характеристик. На детальном чертеже указываются все размеры и требования к геометрии детали, а также материал, обработка и прочие технические данные. Детальные чертежи используются для изготовления и контроля деталей в процессе производства.

Схематический чертеж

Схематический чертеж – это упрощенное графическое изображение системы, механизма или процесса. На схематическом чертеже показываются только основные элементы и соединения, без деталей и размеров. Схематические чертежи используются для обозначения структуры и принципа работы устройства или системы, понимания взаимосвязей и ведения технической документации.

Электрическая схема

Электрическая схема – это графическое представление электрической системы или устройства. На электрической схеме показаны электрические компоненты, соединения и сигналы, а также их взаимосвязи и функции. Электрические схемы используются для проектирования и отладки электрических систем и устройств, а также для обучения и документирования.

Каждый вид чертежа выполняет свои функции и служит специфическим целям. От правильного выбора и составления рабочего чертежа зависит качество и эффективность проектирования и производства конструкций и изделий.

Значимость эскиза и рабочего чертежа в производственном процессе

Эскиз представляет собой предварительное изображение детали или изделия, созданное с помощью ручного рисования или с использованием компьютерной программы. Эскиз позволяет визуализировать идею и концепцию будущей детали, а также определить ее главные размеры и форму.

Рабочий чертеж, в отличие от эскиза, является детальным и точным изображением детали или изделия. Он содержит все необходимые размеры, параметры и спецификации, которые требуются для его изготовления. Рабочий чертеж создается с использованием специальных инструментов и программ, таких как компьютерные CAD/CAM системы.

Значимость эскиза и рабочего чертежа в производственном процессе состоит в следующем:

Определение концепции и идеи детали или изделия. Эскиз помогает разработчику и инженерам визуализировать идею и определить ее основные аспекты.
Подготовка к производству. Рабочий чертеж предоставляет всю необходимую информацию для изготовления детали или изделия, включая размеры, материалы и технологические требования.
Обеспечение точности и качества. Рабочий чертеж определяет все размеры и параметры детали, а также позволяет контролировать и проверять их точность и соответствие требованиям.
Коммуникация и сотрудничество. Эскиз и рабочий чертеж являются универсальным средством коммуникации между различными участниками производственного процесса, такими как дизайнеры, инженеры и рабочие.
Архивирование и документирование. Рабочий чертеж служит важным документом, который может быть использован в будущем для повторного изготовления или модификации детали или изделия.

Таким образом, эскиз и рабочий чертеж являются неотъемлемой частью производственного процесса, обеспечивая качество, точность и своевременное выполнение работ. Они играют важную роль во всех этапах разработки, изготовления и контроля деталей, а также способствуют сотрудничеству и коммуникации между различными участниками процесса.

Сравнение

Эскиз представляет собой неточный, приблизительный набросок того, что должно получиться в итоге. Его рисуют от руки, используя для работы простые карандаши или ручки. Основной целью является получение изображения, которое позволит понять, что же готовиться сделать мастер или предприятие. Эскиз может быть нарисован как на специальной, так и на обычной бумаге. Использовать его для основного этапа работ нельзя. Предполагается, что набросок будет применен только один раз – с целью ознакомления и внесения дополнений и предложений в проект.

Чертежи являются полноправной частью документации, которую используют в производственном процессе. По ним производится сверка и расчеты в количестве материалов. Создаются чертежи на специальной бумаге с использованием набора инструментов. Также предполагается применение компьютерных программ и технологий. Все изображения наносятся на бумагу (или в программу) в стандартных форматах, в стандартном масштабе

Здесь повышенное внимание уделяется соблюдению размерности, толщины линий и соблюдению типов. На чертеже также присутствуют все необходимые для дальнейшей работы сведения:

Форма.
Размеры.
Высота.
Диаметр и радиус.

Указываются необходимые материалы

Важно помнить, что чертежи и эскизы могут быть выполнены как в уменьшенном, так и в увеличенном относительно истинных размеров детали размере. В случае с чертежами используются строгие рамки относительно масштабов – 1:2,1:3, 1:4,1:5, 1:10

Для эскизов не существует строгих ограничений, поэтому на нем можно изобразить полностью проект, а не только его отдельный компонент. С помощью чертежа можно не только примерно представить, что же получится в итоге, но составить полную картину, продумать варианты использования и применения изделия или конструкции. По своей сути – чертеж является копией готового элемента, только представленного на бумаге или в формате компьютерной разработки.

Определение и назначение

Эскиз — это предварительное изображение или план, который создается в начале процесса проектирования. Он обычно имеет грубые или набросанные очертания и предназначен для визуализации основных идей и концепций. Эскиз может быть выполнен от руки или с помощью компьютерных программ, и его целью является передача общего вида и композиции идеи или объекта. Эскиз важен для того, чтобы получить первое представление о предлагаемом дизайне или конструкции и дать возможность вносить изменения перед тем, как перейти к более детальному рабочему чертежу.

Рабочий чертеж, с другой стороны, является детальным и точным представлением проекта или объекта. Он обычно создается после того, как концепция или дизайн были утверждены на основе эскиза. Рабочий чертеж включает в себя точные размеры, форму, масштаб и детали объекта, а также указания по материалам, соединениям и другим техническим аспектам. Рабочий чертеж используется для создания физического объекта или для осуществления строительных работ. Он служит основой для изготовления деталей, подготовки материалов и выполнения других технических операций.

Эскиз	Рабочий чертеж
Предварительное изображение или план	Детальное и точное представление
Визуализация идей и концепций	Точные размеры, форма и детали объекта
Грубые или набросанные очертания	Указания по материалам и соединениям
Предназначен для получения первого представления	Используется для создания физического объекта

9.8. Выполнение чертежа пружины

Пружины применяются для создания определённых усилий в заданном направлении. По виду нагружения пружины подразделяются на пружины сжатия, растяжений, кручения и изгиба; по форме – на винтовые цилиндрические и конические, спиральные, листовые, тарельчатые и пр. правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401-68. На чертежах пружины вычерчивают условно. Витки винтовой цилиндрической или конической пружины изображают прямыми линиями, касательными к участкам контура.

Допускается в разрезе изображать только сечения витков. Пружины изображают с правой навивкой с указанием в технических требованиях истинного направления витков. Пример выполнения учебного чертежа пружины приведён на Рисунке 9.13.

Чтобы получить на пружине плоские опорные поверхности крайние витки пружины поджимают на 3/4 витка или на целый виток и шлифуют. Поджатые витки не считаются рабочими, поэтому полное число витков n равно числу рабочих витков плюс 1,5÷2:n₁=n+(1.5÷2) (Рисунок 9.14).

Построение начинают с проведения осевых линия, проходящих через центры сечений витков пружины (Рисунок 9.15, а). Затем на левой стороне осевой линии проводят окружность, диаметр которой равен диаметру проволоки, из которой изготовлена пружины. Окружность касается горизонтальной прямой, на которую опирается пружина. Затем необходимо провести полуокружность из центра, расположенного в пересечении правой оси с той же горизонтальной прямой. Для построения каждого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка будет располагаться напротив середины расстояния между витками, построенными слева. Проводя касательные к окружностям, получают изображение пружины в разрезе, т.е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изображения передних половин витков так же проводят касательные к окружностям, но с подъёмом вправо (Рисунок 9.15, б). Переднюю четверть опорного витка строят так, чтобы касательная к полуокружности касалась одновременно и левой окружности в нижней части. Если диаметр проволоки 2 мм и менее, то пружину изображают линиями толщиной 0,5÷1,4мм. При вычерчивании винтовых пружин с числом витков более четырёх показывают с каждого конца один-два витка, кроме опорных проводя осевые линии через центры сечений витков по всей длине. На рабочих чертежах винтовые пружины изображают так, чтобы ось имела горизонтальное положение.

Как правило, не рабочем чертеже помещают диаграмму испытаний, показывающую зависимость деформаций (растяжения, сжатия) от нагрузки (Р₁; Р₂; Р₃), где Н₁ – высота пружины при предварительной деформации Р₁; Н₂ – то же, при рабочей деформации Р₂; Н₃ – высота пружины при максимальной деформации Р₃; Н – высота пружины в рабочем состоянии. Кроме того, под изображением пружины указывают:

Номер стандарта на пружину;
Направление навивки;
n – число рабочих витков;
Полное число витков n;
Длину развёрнутой пружины L=3,2×D×n₁;
Размеры для справок;
Другие технические требования.

На учебных чертежах рекомендуется из перечисленных пунктов указать п.п. 2,3,4,6. Выполнение диаграммы испытаний также не предусмотрено при выполнении учебного чертежа.

Рисунок 9.13 – Рабочий чертеж пружины


а	б

Рисунок 9.14. Изображения поджатых витков пружиныРисунок 9.15. Последовательность построения изображения пружины

Что такое строительный чертеж?

Строительный чертеж – это набор чертежей, используемых для отображения взаимосвязи между различными частями проекта. При строительстве на чертеже будут отображаться все оси колонн, все размеры, включая те, которые необходимы для соединения или сборки всех частей вместе или таких мест, как между стенами, проемами и компонентами. Их производят консультанты.

Они также известны как монтажные или исполнительные чертежи. Они используются на сайте либо для создания с нуля, либо для просмотра того, что было построено. Их можно время от времени пересматривать.

Типы рабочего чертежа (в строительстве)

Что такое рабочий чертеж в строительстве, невозможно понять, не зная его видов. В строительстве рабочий чертеж бывает еще 5 видов. К ним относятся следующие:

Архитектурный рисунок

Архитектурный чертеж предлагает полный вид здания. На нем показано расположение здания и все части здания, где они будут видны. Различные архитектурные чертежи известны под разными именами, такими как высота, разрез, план и т. Д.

Структурный чертеж

Этот вид рабочего чертежа предоставляет всю информацию о конструкции, такую как прочность различных структурных компонентов, марка, размер, конструкционные материалы, размещение арматуры и т. Д.

Электрический чертеж

Этот тип рабочего чертежа предлагает детали и расположение электропроводки, подстанции, приспособлений и так далее. Расчет электрической нагрузки также представлен на чертеже.

Сантехнические чертежи

Этот тип рабочих чертежей показывает расположение трубопроводов для водоснабжения, канализации, приспособлений и всех процессов, которые соединяют их с каждым приспособлением и так далее.

Заключение

Как сказал бы любой чертежник, независимо от того, чем отличается эскиз от чертежа, без эскиза не было бы чертежа как такового. И действительно, для того чтобы проработать свой чертеж, чертежникам вначале в любом случае приходится набрасывать эскиз, а потом уже, на его основе, создавать полноценный чертеж.

Как показывает практика, для многих бывалых токарей или архитекторов, которые чаще всего руководствуются такими документами в изготовлении деталей или строительстве различных построек, совершенно без разницы, чем отличается чертеж от эскиза. Им главное, чтобы в документе правильно были отображены все размеры. Нередко в ремонтных мастерских станочникам самим, буквально на ходу, приходится создавать эскизы к деталям. Но от этого качество изготавливаемых ими изделий совершенно не падает. То же самое можно сказать и о специалистах в области строительства.

Эски́з
(фр. esquisse
) – предварительный набросок, фиксирующий замысел художественного произведения, сооружения, механизма или отдельной его части. Эскиз – быстро выполненный свободный рисунок, не предполагаемый как готовая работа, часто состоит из множества перекрывающих линий.

Эскизы недороги и позволяют художнику сделать наброски и попробовать другие идеи, прежде чем воплощать их в живописи. Карандаш или пастель более предпочтительны для эскизов из-за ограничений во времени, но быстро сделанный набросок акварели или даже быстро смоделированный макет из глины или мягкого воска может также считаться эскизом в более широком значении слова. Графитные карандаши сравнительно новое изобретение, художники Ренессанса делали эскизы, используя серебряное перо на специально подготовленной бумаге.

Вопреки популярному убеждению, художники часто используют ластики при рисунке. Стирательная резинка может применяться для удаления линий построения, или для смягчения слишком резких линий.

Эскиз – подготовительный набросок к произведению, отражающий поиски наилучшего воплощения творческого замысла. Эскиз может быть выполнен в различной технике.
