В чем разница между выравниванием и уравниванием потенциалов?

Назначение выравнивания потенциалов

Выравнивание потенциалов является одним из важнейших требований безопасности во время использования различного электрического оборудования

Такая важность обусловлена тем, что можно обезопасить себя и других жителей дома от удара током

Важно! При отсутствии опыта или соответствующего образования работа с электрическими приборами представляет опасность для жизни. Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления

Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления.

При распределении устройства, которое выступает заземлителем, надлежащий уровень безопасности создается не только с помощью уменьшения потенциалов заземляющего устройства, но и с помощью их выравнивания на защищенной территории до степени, чтобы максимальное напряжение не было больше допустимых пределов.

Обратите внимание! Если нет заземления или оно не функционирует так, как должно, риск подвергнуться электрическому удару возрастает

Опасность воздействия

Прохождение тока через тело, при прикосновении к элементам конструкций с разной величиной электрического напряжения, опасно для здоровья и жизни. Здесь тело является проводником тока от точки с высоким потенциалом к точке с низким значением напряжения.

Опасными характеристиками тока являются:

• частота;
• сила;
• путь прохождения через тело пострадавшего.

Наиболее опасен переменный ток. Он ощутим уже при величине до 0,6 мА. Ток, лежащий в пределах от 0,6 мА до 0, 025 мА, имеет притягивающие свойства из-за своей периодичности импульсов. Человек самостоятельно не может «отлепиться» от точек прикосновения. Конечности непроизвольно сжимаются, тело не слушается.

Сила тока выше 0,1 А вызывает фибрилляцию внутренних органов и сердца и является смертельно опасной.

Направления движения электричества через тело человека определяют уровень вреда здоровью.

Смертельные маршруты прохождения электротока:

• «рука – рука» – под воздействие попадают бронхи, лёгкие и сердце;
• «рука – нога» – страдают все внутренние органы;
• «голова – конечности» – поражаются как внутренние органы, так и мозг.

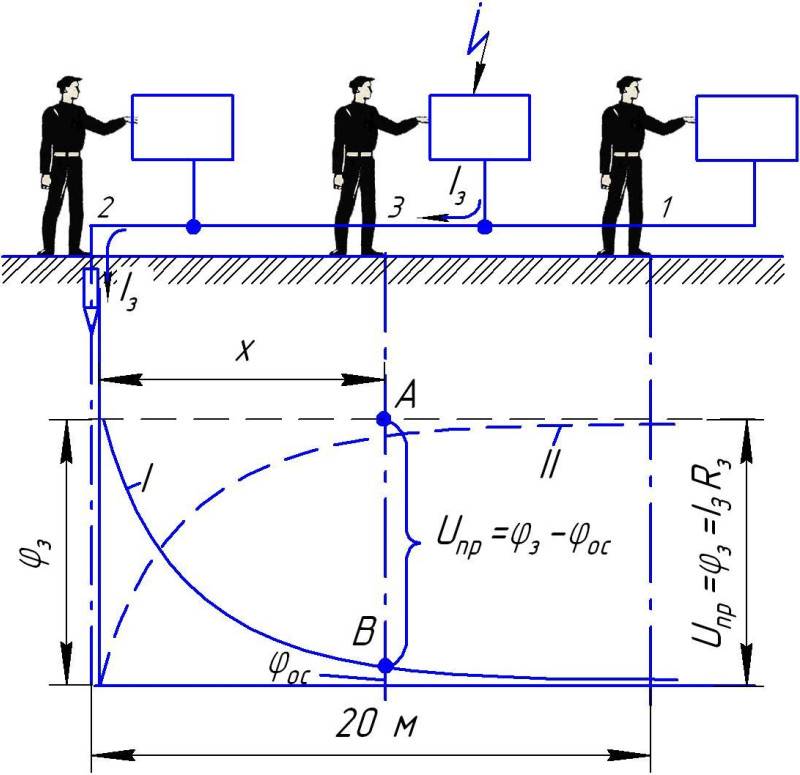

Ещё один путь вредного движения тока – «нога – нога». Это «шаговое напряжение», которое может возникнуть при нахождении в пятне растекания тока по поверхности в случае обрыва провода, находящегося под напряжением. Сердце при этом не повреждается, если человек не упал и не изменил точек соприкосновения с источником опасности.

Радиус действия напряжения шага

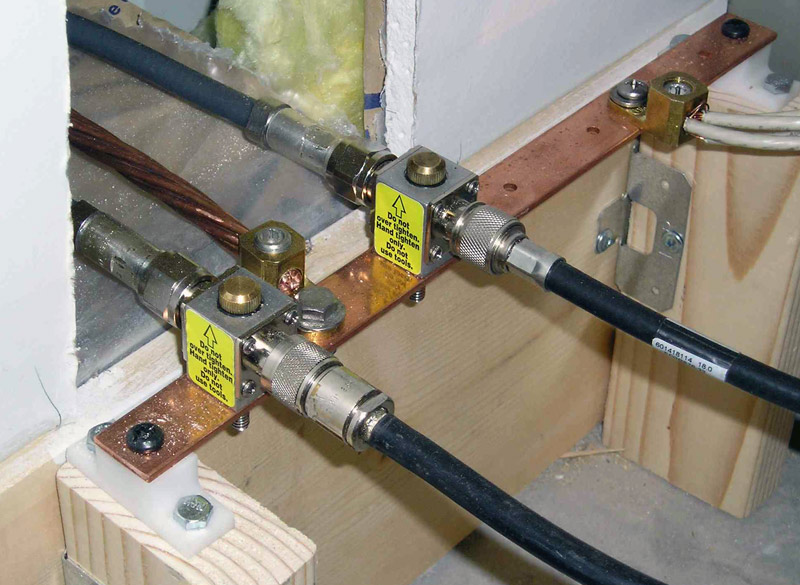

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно  Особенности кабеля Frls

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети. Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Опасность

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

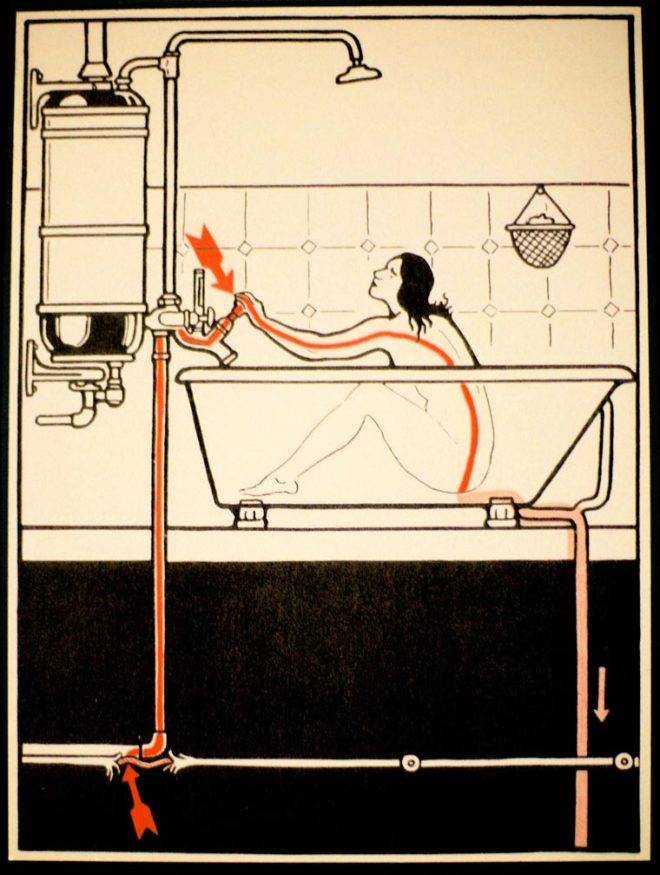

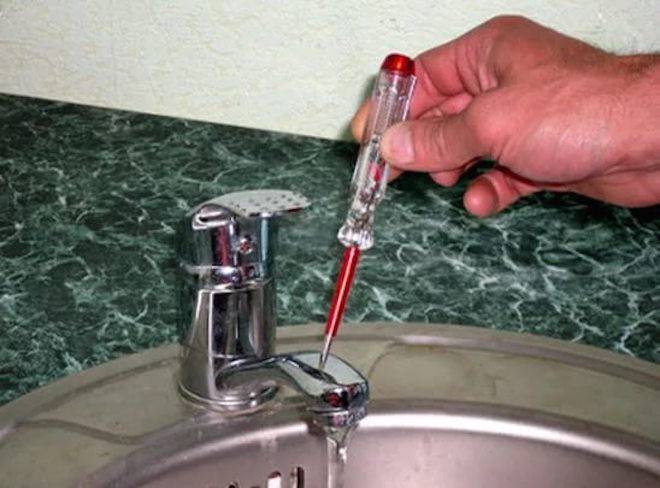

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

https://youtube.com/watch?v=Ume7hhDA5Zc

Для того чтобы уравнивать потенциалы существует две системы, о каждой из них мы поговорим более подробно.

Уравнивание основное

Главной считается основная система уравнивания потенциалов, в сокращённом виде она называется ОСУП. По сути, эта система представляет собою контур, объединяющий несколько элементов:

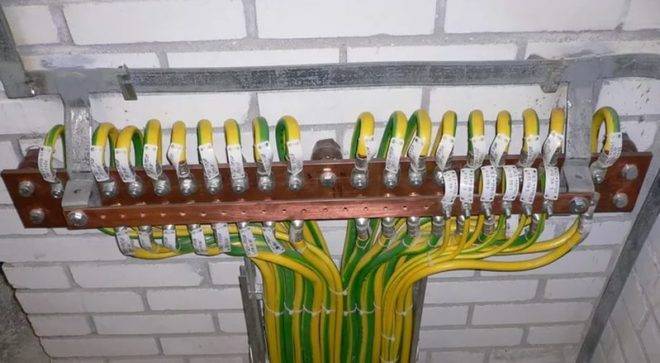

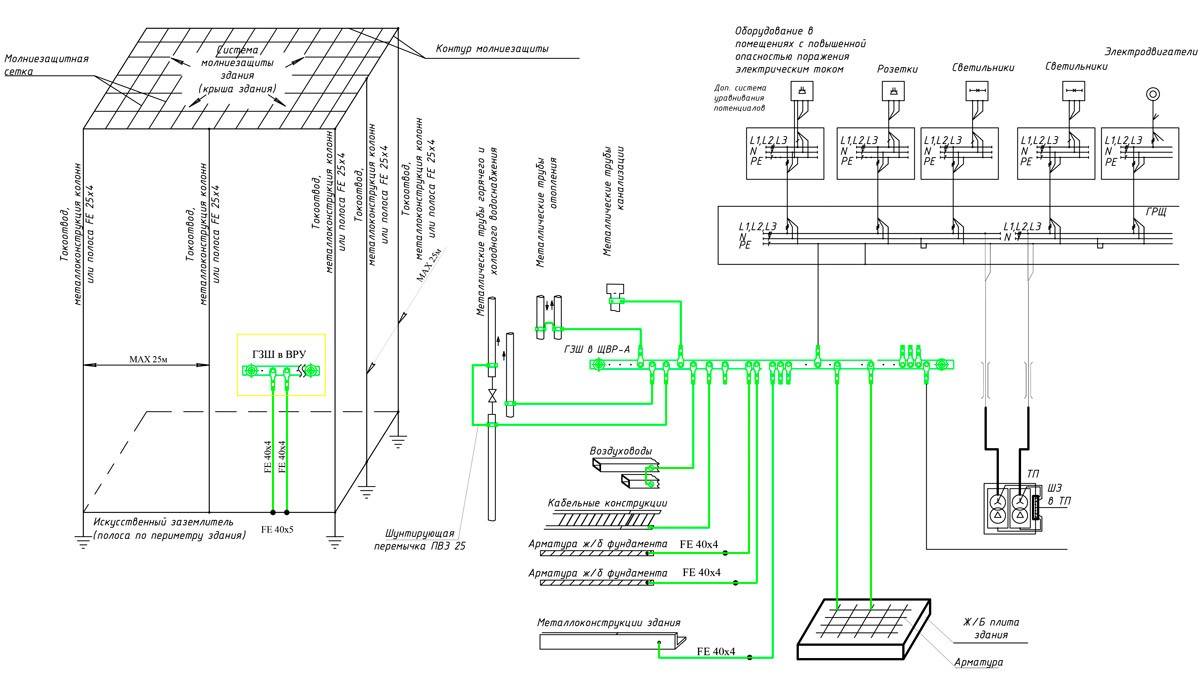

• наиболее важный – главную заземляющую шину (ГЗШ), именно на ней соединяются все остальные элементы;
• всю металлическую арматуру многоэтажного жилого дома;
• молниезащиту здания;
• отопительную систему;
• детали и элементы лифтового хозяйства;
• короба вентиляции;
• металлические трубы водоснабжения и отвода воды.

Каждое здание имеет вводное распределительное устройство (ВРУ), в нём устанавливают главную заземляющую шину (ГЗШ). Она подключается на контур заземления при помощи стальной полосы.

Раньше не нужно было беспокоиться, все металлические элементы объединялись, и не возникало предпосылок для разных потенциалов. Если и появлялся какой-то потенциал на трубе, по пути наименьшего сопротивления он спокойно уходил в землю (мы ведь помним, что металл – это отличный токопроводник).

Сейчас ситуация изменилась, многие жильцы во время ремонтных работ в квартирах меняют металлические водопроводные трубы на полипропиленовые либо пластиковые. За счёт этого общая цепочка разрывается, батареи и полотенцесушители остаются без защиты, потому что пластик не обладает проводящей способностью и не связан с заземляющей шиной. Представьте, что у вас остались металлические трубы, а сосед снизу всё поменял на пластик. При появлении потенциала на ваших трубах ему некуда уходить, путь в землю прерван пластиковыми трубами соседа. Таким образом и происходит возникновение разности потенциалов.

Есть у основной системы небольшая проблема. В многоэтажных зданиях коммуникационные пути очень протяжённые, за счёт этого увеличивается сопротивление проводящего элемента. В величине потенциала на трубах первого и последнего этажей будет ощутимая разница, а это уже представляет собой опасность. Поэтому создаётся дополнительная система уравнивания потенциалов, она монтируется на каждую квартиру индивидуально.

Дополнительное уравнивание

Дополнительная система уравнивания потенциалов (сокращённое название ДСУП), монтируется в санузлах, в ней объединяются такие элементы:

• металлический корпус душевой кабинки или ванная;
• вентиляционная система, когда её выход в ванную выполнен коробом металлическим;
• полотенцесушитель;
• канализация;
• металлические трубы водопровода, отопления и газового хозяйства.

А вот тут уже понадобится коробка уравнивания потенциалов. К каждому из вышеперечисленных объектов подсоединяется отдельный провод (одножильный, материал исполнения – медь), его второй конец выводят и подсоединяют в КУП.

Уравнивание и выравнивание электрических потенциалов. Изолирующие площадки

Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции. Выравнивание потенциалов — это снижение разности потенциалов между заземленными (зануленными) открытыми металлическими частями или заземлителем и поверхностью земли, пола путем укладки вблизи поверхности земли, пола неизолированных проводников, соединенных с заземленными (зануленными) частями. Это уменьшает напряжение прикосновения при повреждении изоляции. Можно рассматривать выравнивание потенциалов как частный случай уравнивания, если считать проводящий пол сторонней проводящей частью в электроустановке наряду с металлоконструкциями, трубопроводами. В каждом здании должны быть соединены с системой уравнивания потенциалов следующие проводники: магистральный нулевой защитный проводник, магистральный заземляющий проводник или основной заземляющий зажим, стальные трубы коммуникаций в здании или между зданиями и металлические части строительных конструкций, система центрального отопления, система вентиляции и кондиционирования. Эти проводящие части должны быть также соединены между собой на вводе в здание. Изолирующие от земли площадки используют, например, при ремонте воздушных линий под напряжением с телескопической вышки. Изоляцию площадки от земли рассчитывают так, чтобы ток через человека, работающего на ней, был безопасен. Если пол такой площадки металлический, но изолирован от земли, его можно соединить с проводом ВЛ для уравнивания потенциалов между ними. Тогда можно допустить большой ток утечки через изоляцию площадки, потому что ток через человека, стоящего на площадке и прикасающегося к проводу, не пойдет.

В жилых домах нужно делать металлическое соединение водопроводных труб с корпусом ванны, так как иначе человек, находясь в ванне и касаясь водопроводного крана, может попасть под напряжение, если на водопроводных или отходящих от ванны канализационных трубах появился электрический потенциал. Это может случиться при недопустимом использовании канализационных или водопроводных труб внутри дома в качестве естественного заземлителя или нулевого проводника. Выравнивание потенциалов применяют также и в коровниках между частями, которых касаются коровы (автопоилки), и неизолированными стальными проводниками, уложенными в пол. При пробое изоляции между обмотками трансформатора на подстанции напряжением 6. 10/0,38 кВ или при падении на провода ВЛ напряжением 380/220 В проводов линии более высокого напряжения оно появляется на нулевом проводе и на зануленных частях. В сети напряжением до 1000 В с изолированной нейтралью на случай перехода на провода этой сети более высокого напряжения включают между заземленным корпусом трансформатора и любым из выводов обмотки пониженного напряжения пробивной предохранитель. Внутри фарфоровой пробки этого предохранителя между резьбой и пяткой среди двух металлических дисков зажата тонкая слюдяная пластинка с отверстиями. При появлении напряжения выше нормального происходит пробой воздуха в отверстиях пластинки и сеть оказывается заземленной. Опасный потенциал на нулевом проводе может появиться и в результате пробоя изоляции высоковольтного оборудования трансформаторной подстанции, например разъединителя на раму, заземленную через то же заземляющее устройство, что и нулевая точка вторичной обмотки, от которой отходит нулевой провод, и при срабатывании грозоразрядников. Для защиты от поражения людей из-за заноса высоких потенциалов по нулевому проводу в коровник, в мастерскую наиболее эффективная мера — выравнивание потенциалов.

Разница между уравниванием и выравниванием потенциалов:

Уравнивание потенциалов происходит, когда различные элементы системы соединены друг с другом, так что электрический потенциал на каждом из них становится одинаковым. Это позволяет электрическому току свободно протекать между элементами, что создает электрическую связь между ними

Уравнивание потенциалов особенно важно при работе с электрическими схемами и цепями, где нужно обеспечить электрическую связь между разными компонентами

Выравнивание потенциалов, с другой стороны, относится к процессу, в котором разные элементы системы становятся на одинаковый электрический потенциал в отношении относительно некоторого эталонного потенциала или точки отсчета. Выравнивание потенциалов служит для создания электрической нейтральности и обеспечения стабильности работы системы.

Важно понимать, что уравнивание и выравнивание потенциалов являются взаимосвязанными процессами, которые дополняют друг друга и не могут быть рассмотрены отдельно. Вместе они обеспечивают эффективную и безопасную работу системы, обеспечивая правильную передачу и распределение электрической энергии

Уравнивание потенциалов

Понятие «потенциал» относится к электрическому напряжению, возникающему в результате разности зарядов на различных участках системы. Они могут быть как положительными, так и отрицательными. Уравнивание потенциалов заключается в стремлении этих различий к минимальному значению или полному устранению.

Когда на двух участках системы имеется разность потенциалов, возникает электрическое поле, которое стремится сократить эту разность. Поэтому наиболее часто уравнивание потенциалов осуществляется через движение зарядов по проводникам или другими средствами, чтобы равномерно распределить электрический потенциал по всей системе.

Уравнивание потенциалов имеет важное значение для стабильной работы системы. Когда разность потенциалов между двумя участками системы становится слишком велика, может произойти электрический перенос заряда, который может повредить элементы системы или даже вызвать их выход из строя

Поэтому обеспечение уравнивания потенциалов является важной составляющей эффективной работы любой электротехнической системы.

Преимущества уравнивания потенциалов:	Недостатки отсутствия уравнивания потенциалов:
— Предотвращение повреждений элементов системы	— Риск повреждения или выхода из строя элементов системы
— Равномерное распределение электрического потенциала по системе	— Возможность образования коротких замыканий
— Повышение эффективности работы системы	— Снижение надежности и долговечности системы

Выравнивание потенциалов

Основной принцип выравнивания потенциалов состоит в том, что заряды стремятся распределиться равномерно внутри проводников. Если между двумя точками или областями с различными потенциалами существует проводник, то заряды будут перемещаться по проводнику, пока потенциалы не станут равными.

Выравнивание потенциалов может быть достигнуто не только при помощи проводников, но и при использовании других элементов, таких как резисторы, конденсаторы и транзисторы. В зависимости от конкретной системы и задачи, выбираются различные методы и компоненты для достижения необходимого выравнивания потенциалов.

Выравнивание потенциалов имеет важное значение для работы системы, так как позволяет предотвратить нежелательные электрические разряды и перенапряжение, которые могут негативно влиять на работу устройств и даже привести к их поломке. Кроме того, выравнивание потенциалов помогает обеспечить стабильное электрическое соединение и передачу сигналов между различными компонентами системы

Важно отметить, что выравнивание потенциалов выполняется в соответствии с законами электростатики и электродинамики. При проектировании и эксплуатации системы необходимо учитывать физические параметры компонентов и окружающей среды, чтобы обеспечить оптимальное выравнивание потенциалов и надежную работу системы

Характеристики атмосферного электричества

Земля заряжена отрицательно, и имеет заряд равный 500000 Кулонам (Кл) электрического заряда. Разность потенциалов составляет величину от 300000 Вольт (300 кВ), если рассматривать напряжение между положительно заряженной ионосферой и поверхностью Земли. Также существует постоянный ток электричества, величиной порядка 1350 Ампер (А), и сопротивление атмосферы Земли составляет около 220 Ом. Это дает выходную мощность приблизительно 400 мегаватт (МВт), которая регенерируется деятельностью Солнца. Эта мощность влияет на ионосферу Земли, а также на более низкие слои, что вызывает грозы. Электрическая энергия, которая хранится и запасается в земной атмосфере составляет около 150 гигаджоулей (ГДж).

Система «Земля-Ионосфера» действует как гигантский конденсатор, емкость которого составляет 1,8 Фарад. Учитывая громадный размер площади поверхности Земли, на 1 квадратный метр поверхности приходится всего лишь 1 нКл электрического заряда.

Уравнивание и выравнивание потенциалов: в чем отличие

Несмотря на свою схожесть, эти два понятия не являются тождественными, а также не могут заменять друг друга. Определение выравнивания было приведено в первом разделе статьи.

Уравниванием потенциалов называют металлическое соединение проводящих открытых составляющих электрического оборудования и его корпусов, а также других элементов-проводников в виде трубопроводов и конструкций из металла. Основная цель уравнивания — устранение или минимизация возникающего между ними напряжения при появлении потенциала у одной из них.

Что касается соотношений и отличий между ними, то уравнивание и выравнивание соотносятся как общее и частное, где второе является частным случаем первого.

К сведению! Ключевое отличие между двумя этими понятиями заключается в том, что уравнивание предусматривает получение полного отсутствия разницы потенциалов через прямое электрическое соединение элементов-проводников, в то время как выравнивание предполагает исключительно уменьшение разности на земле или на полу.

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

1. открытые проводящие части стационарных электроустановок,
2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

• открытые проводящие части стационарного электрооборудования;
• сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
• нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

1. коробки уравнивания потенциалов (КУП);
2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

• отопления;
• холодного и горячего водопровода;
• ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Выравнивание потенциалов в ванной комнате

Поскольку местом особой опасности является ванна комната, организацию схемы выравнивания следует начать с ней. Причины столь высокой электроопасности ванной кроются не только в повышенном уровне влажности, но и в большой концентрации металлических проводников, то есть труб. Установка схемы выполняется следующим образом:

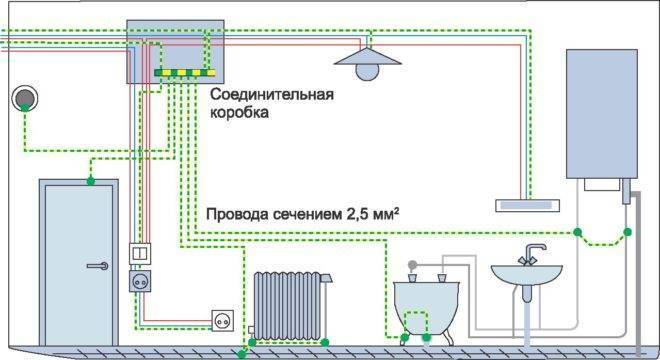

1. Непосредственно в ванной или рядом с ней устанавливается пластиковая коробка с шиной.
2. От каждого металлического предмета (корпусов приборов, труб, светильника, коробки двери, если она из металла), а также от контакта заземления каждой установленной в ванной розетки и выключателя прокладывается отдельный проводник до смонтированной коробки.
3. Провода соединяются путём их надёжного зажимания болтами.
4. Прокладывается один проводник от шины до распределительного щитка и подключается к его заземлению.

Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования — от каждой металлической поверхности или прибора к коробке должен вести отдельный провод. В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

В каких случаях напряжение или электрический ток может представлять угрозу для здоровья или жизни

Само по себе наличие напряжения (или потенциала) не несет никакой проблемы. Опасность представляет электрический ток. Он возникает при наличии разности потенциалов между концами проводника.

Что такое разность потенциалов

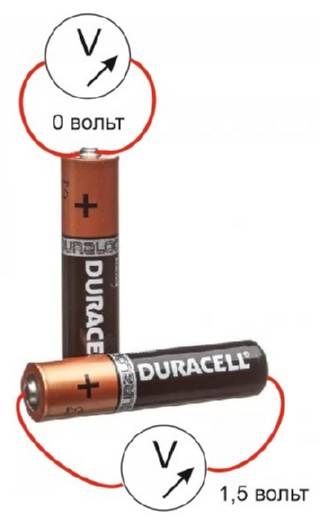

Для примера возьмем обычную пальчиковую батарейку. На ее плюсовом контакте есть потенциал значением приблизительно 1.5 вольт, на минусовом — 0 вольт. Если соединить измерительный прибор (мультиметр) с положительным контактом (используя оба провода), значение будет нулевым. А если произвести замер между «плюсом» и «минусом» — мы увидим на приборе напряжение 1.5 вольта.

Почему так происходит? Между плюсовым и минусовым контактом есть разность потенциалов со значением 1.5 вольта. Соответственно, если соединить эти клеммы проводником (электрическая цепь, металлический провод, и прочее) между ними будет протекать электрический ток.

Как это работает на примере электроприборов

Возьмем бытовую розетку 220 вольт. На фазном контакте есть потенциал 220 В, на нулевом — 0 В. Между ними есть разность потенциалов 220 вольт. Если соединить контакты куском провода с малым сопротивлением (условно 1 Ом), то в проводнике возникнет электрический ток 220 ампер (по закону Ома). Разумеется, на практике так делать нельзя, провод моментально расплавится, а изоляция загорится.

Если за два контакта возьмется человек, то несмотря на высокое сопротивление тела, силы тока будет достаточно для фатального исхода.

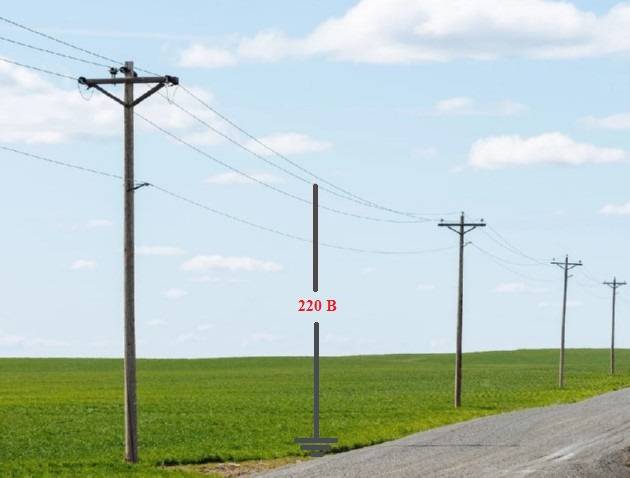

Все устройства, производящие электроэнергию, имеют соединение нулевого контакта с «землей»: буквально с физическим грунтом. Это означает, что между любым фазным проводом, и физической землей всегда есть разность потенциалов, равная напряжению фазы.

То же самое происходит и в условиях помещения (жилого, производственного, и прочего). На корпус электроприбора может быть подана фаза. Это может возникнуть при аварийной ситуации: повреждение изоляции, попадание влаги в контактную группу, неисправность блока питания. При одновременном касании корпуса, находящегося под напряжением, и элемента инфраструктуры помещения, который имеет электрическую связь с физической землей (например, трубопровод), возникает опасность поражения электротоком.

Если электроприбор имеет правильно подключенное заземление, фаза на корпусе соединяется с «землей»: происходит короткое замыкание, и защитный автомат разъединяет цепь. Поражения электрическим током не происходит.

Это идеальная ситуация, когда в помещении выполнены нормы Правил устройства электроустановок (ПУЭ).

На практике ситуация может быть иной

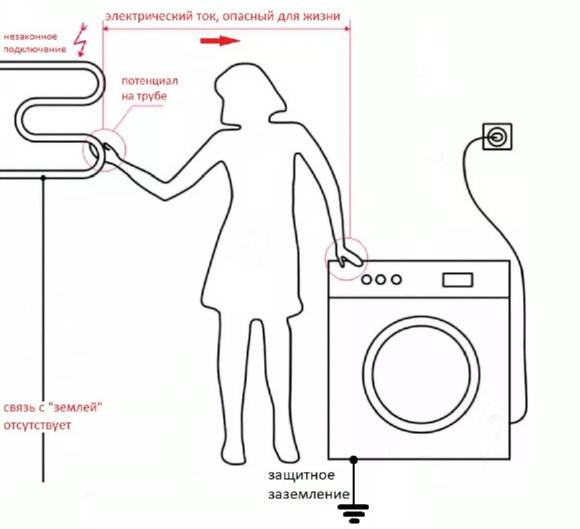

Допустим, ваш сосед по подъезду подключил нулевой провод к системе отопления (причины рассматривать не будем: от простой неграмотности до желания отмотать счетчик электроэнергии). На металлических трубах возникает опасный потенциал: от 50 до 220 вольт. Теоретически, напряжение должно «уйти в землю», поскольку стальные трубы проложены в грунте. Однако, если между вашей квартирой и подвалом, произведена замена участка трубопровода на пластик, проводник размыкается. И ваш полотенцесушитель в ванной имеет потенциал, скажем: 170 вольт.

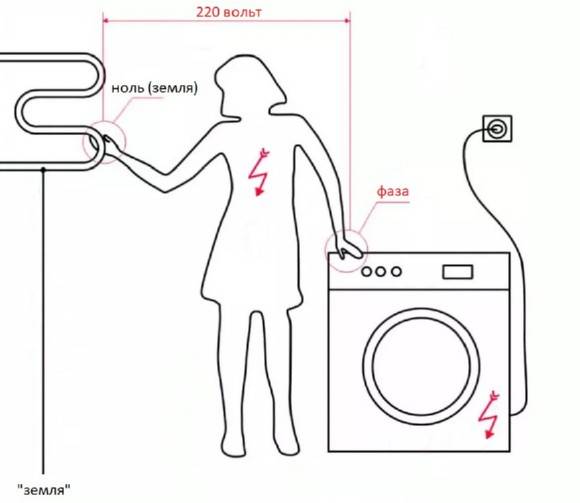

Вы касаетесь металлической трубы и заземленной стиральной машины. Возникает та самая разность потенциалов (с напряжением, опасным для жизни), только источником проблемы является не ваш электроприбор, а труба полотенцесушителя, находящаяся под напряжением.

Как видно из иллюстрации, защитное заземление в данном случае не работает.

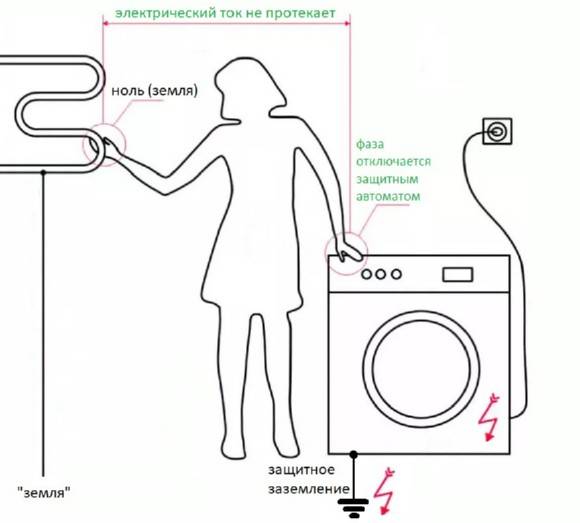

Рассмотрим другой вариант:

У вас в стене проложен силовой провод, рядом с которым проходит водопроводная труба. Под нагрузкой (например, включен бойлер либо электрическая духовка), в трубе может наводиться ЭДС (электродвижущая сила). Вода получит нежелательный потенциал, до 50 вольт. Может это и не смертельное напряжение, но при касании смесителя на кухне, вы будете ощущать неприятные пощипывания электротоком. Особенно, если в стяжке пола есть стальная арматура, которая по влажным стенам помещения имеет контакт с физическим грунтом.

В этом случае, рабочее заземление также не работает.

Причины появления разности электрических потенциалов

Кроме очевидных условий, таких как пробой изоляции на корпус электроустановки, или несанкционированное подключение к элементам конструкций, существуют скрытые факторы:

Как обезопасить себя от подобных ситуаций? Правила устройства электроустановок (ПУЭ) предусматривает систему выравнивания потенциалов.

Уравнивание и выравнивание потенциалов

Определение уравнивания можно сформулировать как соединение металлических проводящих плоскостей электрооборудования (корпусов), а также проводящих других частей трубопроводов или металлоконструкций с целью достижения равенства потенциалов между ними для обеспечения безопасности в случае, например, повреждения изоляции. Выполняется уравнивание в электрических установках до 1 кВ.

Выравнивание потенциалов осуществляется способом снижения напряжения при касании и шага между двумя звеньями электроцепи, к которым одновременно может прикоснуться или где одновременно стоит человек.

Выполняется выравнивание при помощи соединения устройств из металла, которые находятся рядом с электроустановкой, её корпусом (уравнивание потенциалов), а также подготовки места растекания, с использованием заземляющего устройства. Заземляющая конструкция, которая изготавливается с учётом напряжения более 1 кВ, должна иметь сопротивление не ниже 0,5 Ом.

Электроустановки, имеющие напряжение больше чем 1 кВ и глухозаземлённую нейтраль, считаются устройствами с высокими показателями токов замыкания на землю. Сюда же относятся установки в 110 кВ и больше, в которых нейтрали находятся в изолированном или заземлённом состоянии посредством резисторов.

При помощи сокращения сопротивления заземляющей конструкции обеспечить безопасность работников на этих электрических установках невозможно из-за высоких показателей напряжения прикосновения и шага, возникших при замыканиях на землю (на корпуса и металлоконструкции электрических установок). Поэтому при выполнении заземления в этих устройствах необходимо применение выравнивания потенциалов.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.
