В чем разница между стандартами AC 97 и HD Audio

Как выбрать между AC97 и HD Audio?

При выборе аудио-контроллера, важно учесть различия между AC97 и HD Audio, чтобы определить, какая технология лучше подходит для ваших нужд. 1

Качество звука

1. Качество звука

AC97 был стандартом в области аудио-подключений в течение многих лет. Он обеспечивает базовое качество звука, что может быть достаточно для простых задач, таких как воспроизведение музыки или звуков в играх. Однако, если вам необходимо высококачественное аудио с хорошей детализацией звуков и лучшей динамикой, то лучше выбрать HD Audio.

2. Функциональность и возможности

HD Audio предлагает более широкий спектр функций и возможностей, чем AC97. Он поддерживает лучшее качество звука, поддержку многоканального аудио, улучшенные алгоритмы кодирования и декодирования звука, а также дополнительные функции, такие как виртуальный сурраунд-звук. Поэтому, если вы нуждаетесь в расширенных аудио-возможностях для работы, игр или профессионального контента, HD Audio будет лучшим выбором.

3. Совместимость

AC97 представляет собой старый стандарт и, хотя он все еще широко поддерживается, вы можете столкнуться с совместимостью проблем при использовании новых операционных систем или программ. В свою очередь, HD Audio признан стандартом для современных аудио-устройств и обеспечивает лучшую совместимость с новым программным обеспечением и операционными системами.

4. Бюджет

AC97 является более простым, дешевым и распространенным соединением, в то время как HD Audio обычно стоит дороже. Если вам нужно только минимальное аудио-качество и вы работаете с ограниченным бюджетом, AC97 может быть приемлемым вариантом.

Прежде чем выбрать между AC97 и HD Audio, рекомендуется определить свои конкретные потребности и бюджет, чтобы сделать правильный выбор и обеспечить соответствующую функциональность и качество звука для ваших нужд.

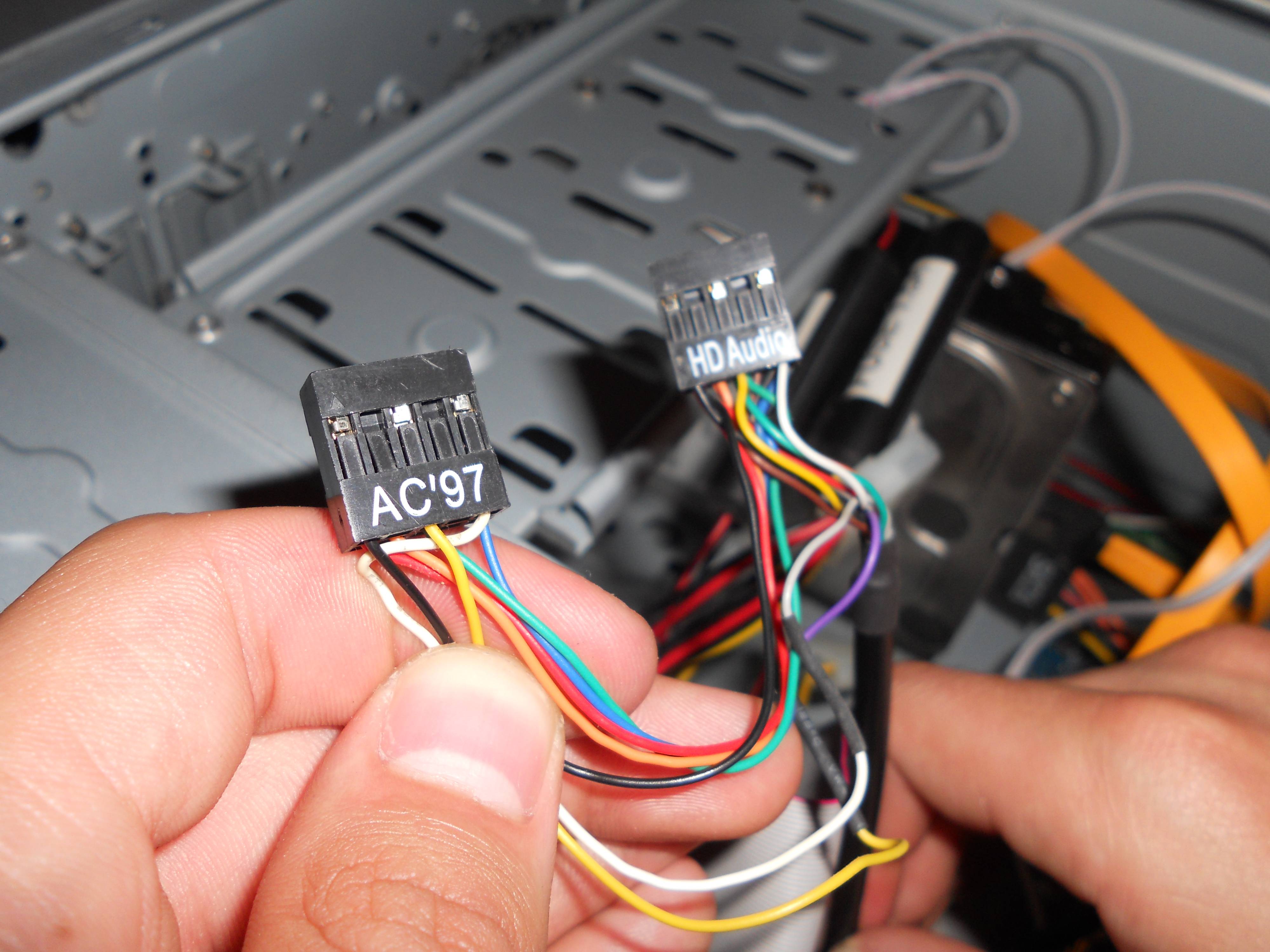

Разъем HD Audio или AC97 – Что использовать, когда и в чем разница?

В настоящее время я устанавливаю более старую систему в новом корпусе (я буду обновлять ее поэтапно, а старые части затем вернемся к старому случаю; p), и у меня возникла путаница по поводу того, какой кабель использовать, и в чем разница.

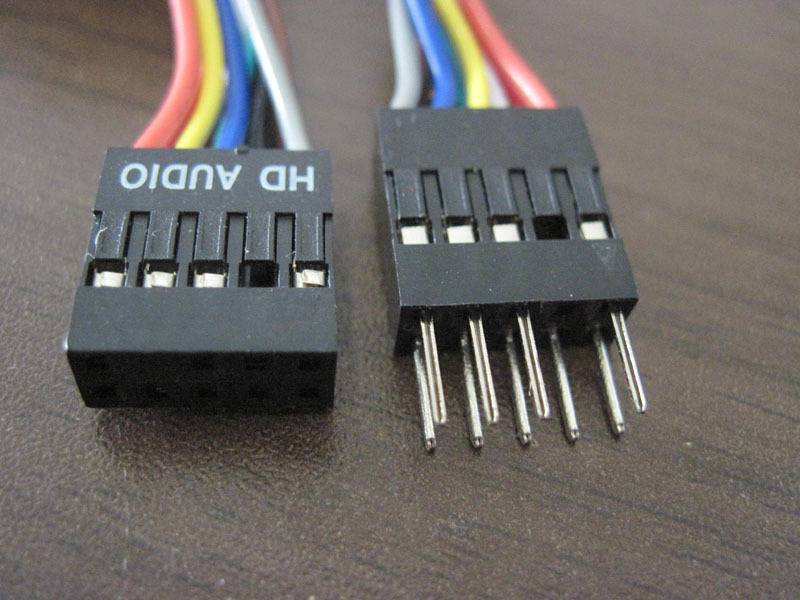

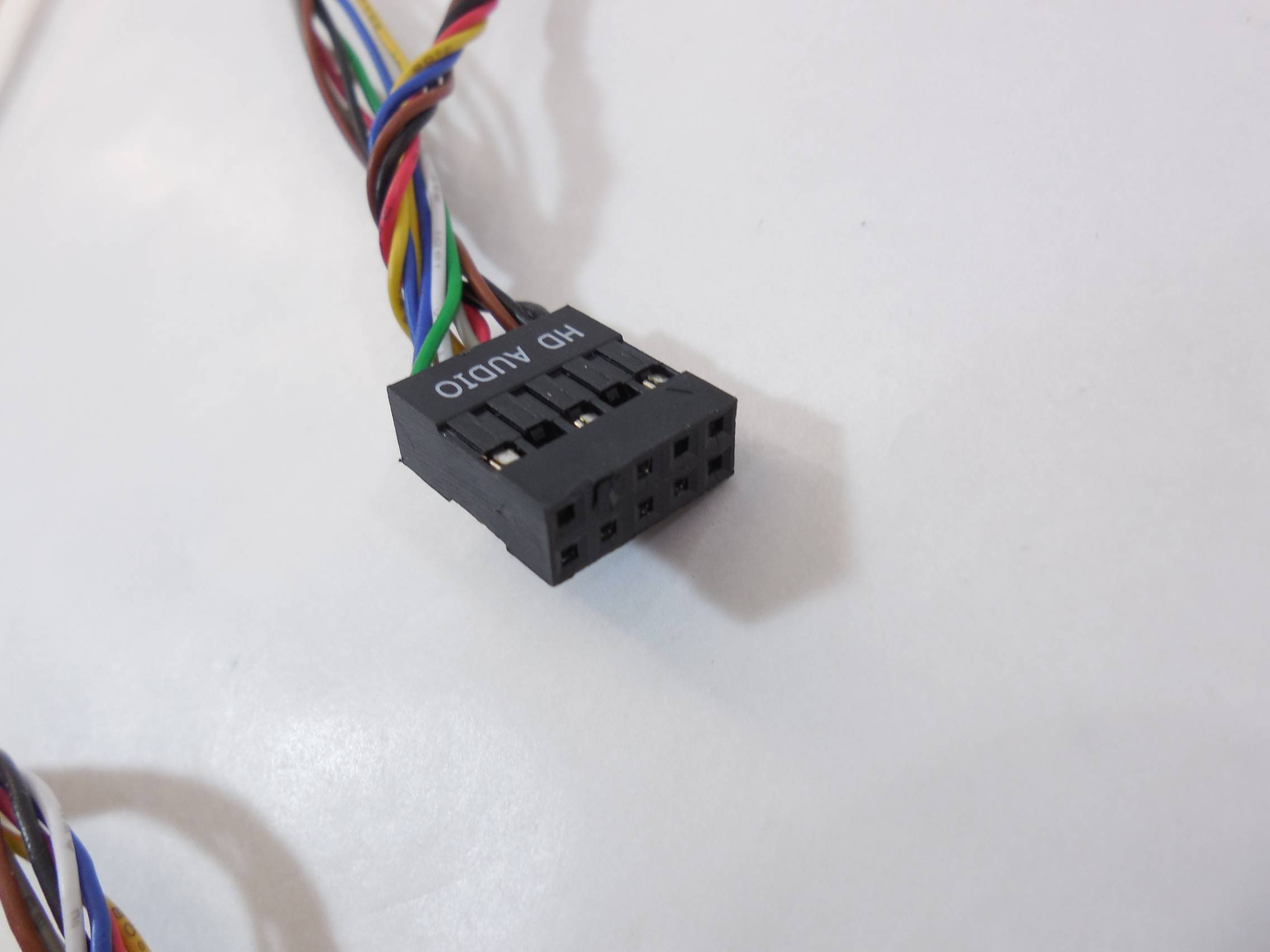

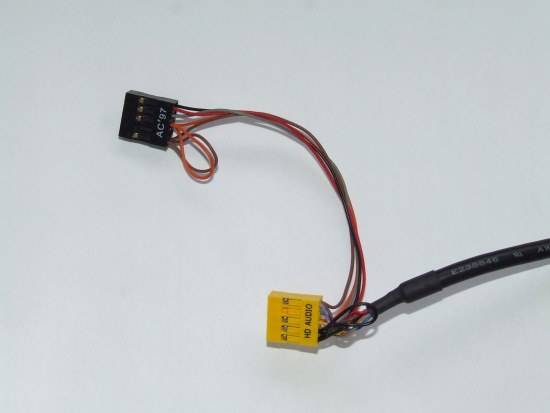

Кабель выглядит примерно так

В чем разница между этими кабелями, и когда я знаю, что использовать? В моем случае звуковой чип представляет собой ALC888, но меня больше интересует общий, универсальный ответ, а не один конкретный для этого. Заголовок в самой системе помечен как «Аудио».

Если требуется более конкретная информация, я поместил материнскую плату из dell 530 в графит 600T cosair, просто чтобы проверить корпус в ожидании остальной части моего оборудования.

Электровакуумные аудиосистемы

Подробности

Родительская категория: Аудиоустройства

Категория: Звуковые карты: основные понятия и термины

Компания AOpen (Тайвань), которая является подразделением Acer Group, в июне 2002 года представила первую в мире системную плату для ПК, содержащую интересную новинку — электровакуумный усилитель звуковой частоты AOpen AX4B-533 Tube, оптимизированный для воспроизведения классической музыки. Среди других продуктов, содержащих электровакуумные трубки, были AX4GE Tube и AX4PE Tube для процессора Pentium 4 и AK79G Tube для Athlon XP. Благодаря несколько измененной конструкции эти материнские платы были оптимизированы для воспроизведения рок-музыки. Электровакуумные звуковые системы предоставляли меломанам такое же качественное воспроизведение музыки, как и стационарные усилители на радиолампах.

Несмотря на то что в настоящее время компания Aopen прекратила выпуск материнских плат с электровакуумными трубками, основная идея их использования не умерла окончательно. К примеру, материнская плата MSI K8N Diamond Plus для процессоров Athlon 64/FX/X2 с гнездом Socket 939 содержит электровакуумный усилитель, который вставляется в свободный 5,25-дюймовый отсек системного блока. Тот же компонент доступен и в обособленном виде под маркой Cooler Master Musketeer III.

Примечание!Дополнительную информацию о материнских платах AOpen с электровакуумными усилителями можно получить на сайте http://usa.aopen.com.

Информация о системной плате MSI K8N Diamond Plus содержится на сайте www.msicomputer.com, а об адаптере Cooler Master Musketeer III — на сайте www.coolermaster.com.

Для чего разработали Intel High Definition Audio

После первого представления в 1997 г. AC 97 постоянно модернизировали, но стандарт не избежал морального старения, поэтому его заменили на High Definition Audio. Разработчики улучшили характеристики и расширили возможности HDA, но с полной совместимостью с прежним эталоном. В первой версии от 15.04. 2004 г. инженеры выпустили образец под кодом Azalia. В исправленном виде 2010 года стандарт значился как HD Audio.

Аппаратный кодек осуществлял вывод цифрового звука при частоте 192 кГц, где разрядность достигала:

• 33 бит. в двух канальных приемниках.
• 32 бит. при 96 кГц на 8 каналах.

HD Audio – это своеобразный норматив, на него ориентируется подсистема, когда обрабатывает и выводит звук. Предназначение данной опции заключена во включении или выключении технологичной поддержки, установленной в чипсет материнской платы, которая работает с цифровым звуком. С нововведением стало возможным задействовать многопоточное и многоканальное воспроизведение звучания, его поддерживают параметры высокой разрядности с такой же частотой дискретизации. Стандарт разрабатывали для домашних кинотеатров и телевизионных приемников. Сейчас встроенные звуковые системы, которые основаны на HD Audio находятся на материнских платах многих ПК.

Звуковые карты для звукооператоров

Подробности

Родительская категория: Аудиоустройства

Категория: Компоненты аудиосистемы

Звукооператором можно назвать любого, кто создает собственные звуковые файлы. В эту категорию попадают и те, кто наговаривают в микрофон комментарии к созданному видеоряду, и профессиональные музыканты, создающие собственные звуковые дорожки. Каждому из них нужен звуковой адаптер, который реализует максимально возможную обработку звука, не возлагая дополнительную нагрузку на центральный процессор. В данном случае рекомендуются адаптеры, которые используют цифровую обработку сигнала (DSP) для сжатия и выполнения прочих задач. Музыкантам, определенно, потребуется адаптер, позволяющий записать максимально возможное количество каналов и синтезатор с волновой таблицей. В данном случае предпочтительнее те модели, которые допускают расширение массива памяти и поддерживают создание собственных волновых таблиц.

Многие звуковые карты, пригодные для заядлых игроков, подойдут и для звукооператоров; правда, к ним придется добавить поддержку соответствующих программ обработки звука, например Sound Forge. Такие карты должны быть оборудованы интерфейсом MIDI и разъемами для цифрового звука SPDIF. Адаптер Sound Blaster X-Fi Platinum содержит полный набор всех этих возможностей. Адаптер Creative Labs Audigy 2 NX и прочие устройства USB с поддержкой 24-разрядных (96 кГц) образцов звука также имеют указанные возможности и могут быть добавлены в любую систему посредством подключения к порту USB.

Обладая частотой дискретизации записи звука 96 кГц и воспроизведения 192 кГц, эта карта имеет три режима настройки.

• Режим создания. Этот режим идеален для творческого процесса записи и обработки музыки.
• Игровой режим. Оптимизация реализма и производительности компьютерных игр.
• Режим развлечений. Этот режим специально настроен для прослушивания музыки и просмотра видео.

Чтобы воспроизводить и редактировать звук из множества источников, нужен адаптер, содержащий несколько входов. Такими характеристиками обладают карты серий Delta и Audiophile от компании M-Audio, а также E-Mu и Professional от Creative Labs. Все эти карты обычно содержат дополнительный выносной блок.

В чем разница между HD Audio и AC’97?

Все (ладно, многие) видели в BIOS пункт выбора,

Кстати вопрос “Не отключаются динамики при подключении штекера наушников на фронтальном выходе” – сюда же.

И почему этот вопрос в разделе BIOS?

AC’97 (сокращенно от англ. Audio Codec ’97 или AC 97) — стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labs компании Intel в 1997 г.

Впоследствии, в 2004 году, компанией Intel была выпущена спецификация HD Audio (High Definition Audio, звук высокой четкости), хотя и являющаяся преемницей спецификации AC’97, но не предусматривающая обратной совместимости с ней. HD Audio обеспечивает воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC 97.

На HD Audio звук лучше, есть многоканальный звук и почему-то колодка подключения к материнской плате имеет другую распиновку контактов разъема.

Фокус в том, что при Realtek AC 97 передняя панель работает так же как и выход на динамики, а при использовании HD audio разъем на передней панели может быть отдельным источников звука.

Если зайти в Диспетчер Realtek HD audio, то можно увидеть в дополнительных настройках как раз выбор этого варианта.

Для первого варианта – это один звуковой поток, для второго – два раздельных звуковых потока, появится выбор двух разных аудиоустройств в программах. Т.е. например, общие звуки на динамики, а Скайп на наушники.

Еще одна загадка осталась.

Для первого варианта подключения Windows HD audio (с общим аудипотоком) при использовании наушников динамики должны отключаться. На одних ПК работает, на других не работает.

В чем проблема? Никакие танцы с бубном не помогают. Скачать и заново переустановить HD audio driver – тоже без результата.

Спойлер – никакие танцы и не помогут.

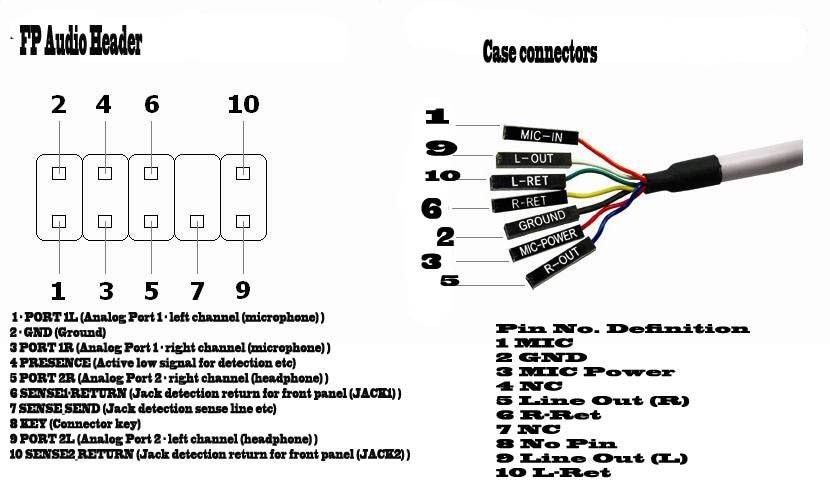

Очень внимательно смотрим на пины колодки передней панели для HD audio.

Что такое SENSE? Какой-то датчик? Зачем?

А это дополнительные контакты, которые “говорят” материнской плате, что был вставлен штекер наушников или микрофона.

Ну хорошо, все правильно подключили, все галочки выставили – а компьютер все равно не видит подключения наушников. Что может быть не так?

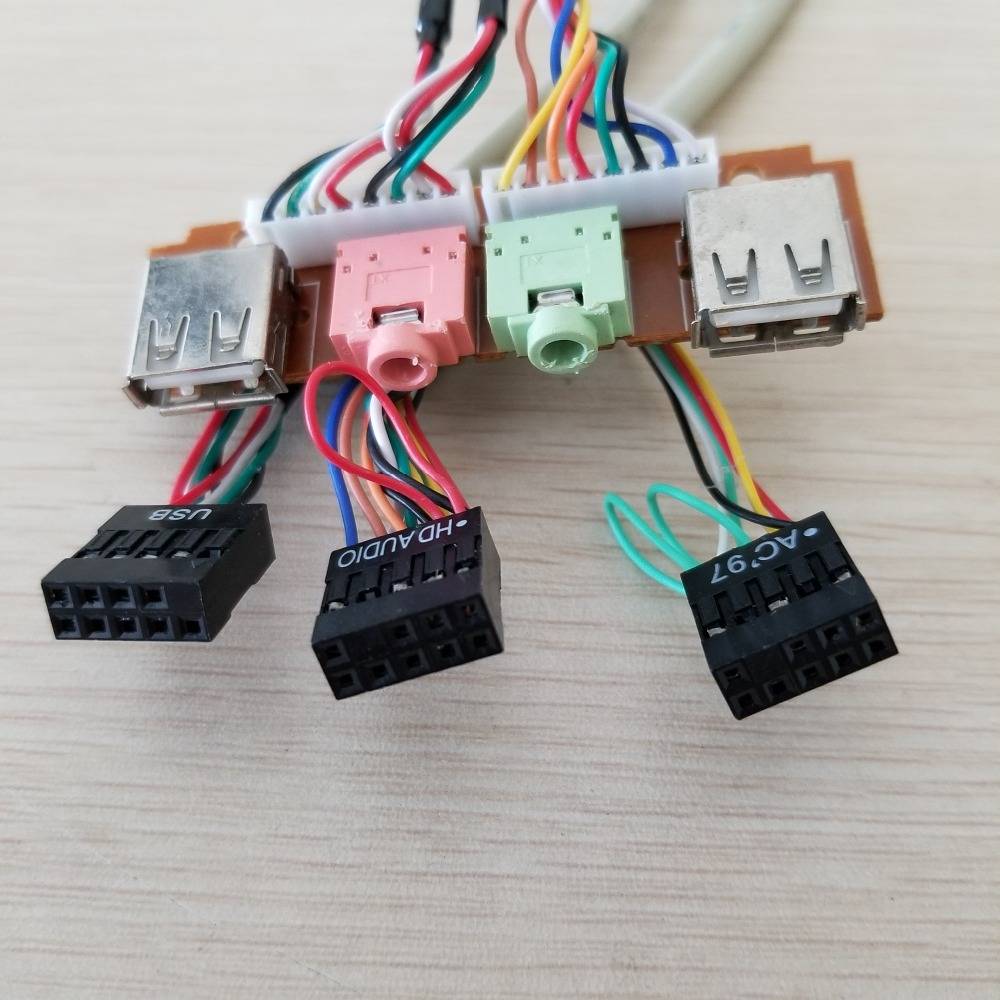

Корпус есть, проводок от передней панели к материнской плате есть, а вот собственно контактов в самом разъеме, которые “видят” подключенные наушники/микрофон – ИХ ТАМ НЕТ . Китайцы просто в корпус поставили обычный jack 3.5 мм и припаяли к нему колодку HD audio…..

Т.е. практически на всех современных корпусах тип передней панели должен быть под HD audio, но китайцы экономят и устанавливают разъем на 3 контакта вместо 5.

На гнезде миниджека 3.5 мм распиновка проводов должна быть такая – 5 контактов (может быть другое расположение)

А если так – 3 контакта – то компьютер так и не сможет “узнать”, что вставлен штекер.

Самое смешное, что такая беда встречается и в дорогих корпусах для ПК и в ноутбуках. И ведь никак сразу и не проверишь.

P.S. Еще есть интересная проблема – плохо работает контакт левого канала, все время пропадает, надо шевелить штекер. Проблема в кривых размерах либо штекера, либо разъема.

Распиновка jack 3.5 и физические параметры штекера

Параметр А(кончик, левый канал)- 3,0мм, параметр В (середина, правый канал)- 3,4-3,5мм, параметр С (общий)- 3,5-3,55. Только эти размеры гарантируют, что ваш штекер будет хорошо сидеть в нужном разъеме 3,5мм.

И да – в современных ПК есть еще одна звуковая карта. Отдельная. Да – в видеокарте. Там же не просто так разъем HDMI – т.е. видеокарта умеет передавать на монитор не только видео, но и звук. Соответственно получится целых три звуковых устройства – два на материнской плате (HD audio) и звуковая карте в видеокарте.

Sound hd или ac97 проблемы со ЗВУКОМ и их способы решения.

уже не раз в Win7/8 сталкиваюсь с проблемой настройки звука на Реалтеке и ТП звуковых картах. то сложности с определением разъемов, то с выбором устройства воспроизведения по умолчанию при том что в ХРюше всё путем с этим вопросом(переключение звука перед-зад автоматически и т.п. теперь о сути самой проблемы что я столкнулся:

1-е под ХР все норм, под 7-кой х86 регулируется, показывает все норм, но звука нет на заднем выходе, перед при этом норм(раздельный регулятор), и при совмещенном и на передней панели звука нет, индикация уровня громкости – всё нормально. выбираешь другой порт(синее гнездо), все нормуль.

2-й случай еще интереснее, звук был, переустановили на 7-ку х64 пропал, опять поставили 8-ку х64 всё равно нет, только на HDMI выходе через видюху. принесли мне, звучка не греется, новые чистые окна вливаю (7/8 ч86/х64) всё путём, но звук не выходит, выбор устройство воспроизведения по умолчанию и прочие манипуляции бестолковые попытки. мат плата ASRock Z87 extreme 3

ну и. драйвера на звук ставлю после установки драйверов на чипсет, проц, шину и т.п.(до видео. ) висит кроме аналогово динамика(с наушниками и без них), цифровой выход(неактивен) регулятор громкости отрабатывает(по идее звук должен быть) но звука нет! нигде по системе нет проблем со звуком, кроме!, файл репорта прилагаю: куда копать уже не знаю. звучка со слов хозяина рабочая(окна он сам пробовал переустановить несколько раз, прежде чем ко мне попал) АС перепроверена – рабочая(наушники тоже)

одинаково

итак какие будут советы, обсудим

ДОБАВЛЕНО 21/02/2015 00:02

да, добавлю. для чистоты эксперимента производились различные настройки BIOS-а, и конечно отключение колодки Ф_панель аудио(Как с установкой джампиков, так и без оной) с чистой накаткой драйверов при каждом случае.

1-й случай для примера, его сейчас не рассматриваем,звук остался на синем джеке и наушники на передней панели в норме. и до свидания компьютер.

Общие критерии

Разработаны эталоны AC 97 и HD audio инженерами одной компании Intel. Оба стандарта предназначались для улучшения звукового режима. Эти модели выражены в спецификации, где нет условий относительно качества ЦАП и требований к аналоговому тракту кодека. Несмотря на корректировки в этом HD и AC 97 одинаковы.

По-прежнему оценку звука осуществляют не целостной архитектурой стандарта, а конкретной моделью кодека, которые производят разные сторонние компании. Общими между нормативами стали:

1. Разработчик.
2. Назначение стандарта.
3. Отражение спецификацией.
4. Чистый цифровой звук.
5. Определение архитектуры и программного интерфейса.
6. Использование хост-контроллера и аппаратного аудиокодека.

На этом заканчиваются одинаковые моменты между разными стандартами.

Що являє собою AC 97

Зрозуміти принцип використання стандартів допоможе розкриття деяких понять, де:

1. Під дискретизацією слід розуміти фільтрацію звукових хвиль перед збереженням їх на файлі. Цим процесам знижується обсяг записів, але проявляється і маса інших імпульсів, які не потрібні жорсткого диска. Оцифровка дозволяє зробити вибірку аналогових сигналів з тимчасового кроку. Чим більше його значення, тим краще якість відтвореного звуку.
2. Розрядність теж впливає на аудіозапис. Це частота вхідних сигналів, виражена в бітах, елементарних одиницях, що відображають відлік в цифрових пристроях. З великим числом виконуються більш точні операції.

Інструмент AC 97 створили для:

• системних плат.
• модемів.
• звукових карт.

Цим технологічним механізмом розпізнається і підтримується частота інформаційних аналогових імпульсів в 95 кГц, якщо працюють з 20-розрядних стереопріёмніком. Коли роблять багатоканальну запис на аналогічному обладнанні відтворення буде в межах 48 кГц. В AC 97 встановили хост-контролер і аудіокодек. Коли здійснюється програмна передача, вони відповідають за обмін цифрових даних в системній шині і аналоговому кодеку.

До складу останнього входять перетворювачі ЦАП і АЦП для забезпечення дискретизації, де:

• У момент відтворення цифро-аналоговим перетворювачем виконується переклад цифрового коду в аналоговий імпульс.
• Під час запису за допомогою АЦП досягають зворотного перетворення.

Від якісного АЦП залежить чистота звуку. ЦАП впливає на точність аналогового сигналу.

Решение проблем при подключении Hd Audio

Подключение HD Audio может вызывать определенные проблемы и вызвать затруднение у пользователей. Вот несколько решений, которые помогут вам разобраться с этими проблемами:

1. Установите правильные драйверы:

Первым шагом в решении проблемы с подключением HD Audio является установка правильных драйверов на вашем компьютере. Проверьте сайт производителя вашей материнской платы, чтобы найти последнюю версию драйвера для HD Audio. Убедитесь, что вы загружаете и устанавливаете драйвер, совместимый с вашей операционной системой.

2. Проверьте подключения кабелей:

Убедитесь, что все необходимые кабели правильно подключены. Проверьте, что разъем HD Audio плотно подключен к своему соответствующему разъему на материнской плате. Убедитесь, что нет никаких повреждений кабеля и что все контакты на месте.

3. Проверьте настройки звука:

4. Попробуйте другие разъемы:

Если все остальное не работает, попробуйте подключить HD Audio к другому разъему на материнской плате. Иногда некоторые разъемы могут быть повреждены или не работать. Попробуйте разные разъемы, чтобы увидеть, сработает ли хотя бы один из них.

Надеюсь, эти решения помогут вам решить проблемы, связанные с подключением HD Audio на вашем компьютере. Если проблема все еще не устранена, возможно, вам придется обратиться к профессионалу.

Ac97: основные характеристики

Основные характеристики AC97 включают:

• Аналоговый сигнал: AC97 поддерживает шесть каналов аналогового сигнала, что позволяет передавать звуковую информацию с хорошим качеством.
• Цифровой выход: AC97 также предоставляет цифровой выход, который позволяет подключать внешние устройства, такие как декодеры или цифровые усилители, для улучшения качества звука.
• Кодек: AC97 использует специальный кодек для обработки аналогового и цифрового аудио. Кодек преобразует аналоговый сигнал в цифровой и обратно, чтобы обеспечить передачу звука.
• Поддержка многоканального аудио: AC97 позволяет передавать звук на шесть различных каналов, что обеспечивает объемный звуковой эффект при прослушивании мультимедийного контента.
• Совместимость: AC97 совместим с широким спектром аудиоустройств и операционных систем, что делает его популярным и широко используемым стандартом на рынке аудиотехнологий.

В целом, AC97 обеспечивает надежный и качественный аудиоинтерфейс для ПК, который был широко распространен и использовался во многих компьютерных системах. Однако, с появлением нового стандарта HD Audio он стал устаревшим и постепенно фазировался с рынка.

Что определяет качество аудио?

Качество аудио определяется несколькими факторами:

1. Формат звукового файла: формат файла может влиять на качество звучания аудио. Некоторые форматы, такие как WAV или FLAC, обеспечивают сохранность звуковой информации без сжатия, в то время как MP3 или AAC используют сжатие, что может влиять на качество.
2. Битрейт: битрейт определяет количество битов информации, передаваемых в секунду. Чем выше битрейт, тем больше информации содержится в звуковом файле и, соответственно, выше качество звучания. Низкий битрейт может привести к потере деталей и ухудшению качества.
3. Частота дискретизации: частота дискретизации или частота сэмплирования определяет количество отсчётов звуковой волны в секунду. Обычно расчёт ведется по правилу «чем выше, тем лучше» при сохранении аудио. Максимальная частота дискретизации для CD-качества составляет 44,1 кГц, но возможны и более высокие частоты для студийных записей.
4. Динамический диапазон: динамический диапазон измеряет разницу между самыми тихими и самыми громкими звуками в записи. Чем больше динамический диапазон, тем больше деталей будет слышно в музыке и более реалистичное звучание.
5. Оборудование: качество аудио также зависит от качества используемого оборудования, такого как аудиоусилители, динамики или наушники. Как правило, более высококачественное и дорогое оборудование способно воспроизводить звук более точно и детально.

Все эти факторы взаимосвязаны и влияют на итоговое качество аудио. При выборе аудиооборудования и настройке звуковых файлов, следует учитывать эти параметры, чтобы получить наилучшее звучание.

Скорость передачи данных

Высокая скорость передачи данных hd audio также означает более эффективную и быструю обработку звука

Это особенно важно при проигрывании многоканального звука или использовании студийного оборудования. Благодаря высокой скорости передачи данных, hd audio позволяет получить более точный и чистый звук, что делает его предпочтительным вариантом для профессиональных пользователей и аудиофилов

Тем не менее, следует отметить, что скорость передачи данных hd audio может быть предельно ограничена другими компонентами компьютера, такими как процессор или оперативная память. Если они не обладают достаточной мощностью для обработки большого объема данных, скорость передачи hd audio может снижаться.

Совместимость с операционными системами

Один из основных аспектов, влияющих на выбор между AC97 и HD Audio, это степень совместимости с операционными системами. Оба стандарта поддерживают большинство популярных операционных систем, но есть некоторые отличия, которые стоит учесть.

AC97 является старым стандартом, который был разработан в 1997 году. В то время он был популярным и был широко поддерживаем в различных операционных системах. Однако с течением времени обновления и доработки этого стандарта стали менее активными, и многие операционные системы перешли на поддержку более современного стандарта HD Audio.

HD Audio, наоборот, является более новым стандартом, который был разработан в 2004 году. Он имеет более широкую поддержку современных операционных систем, таких как Windows Vista, Windows 7, Windows 8, Windows 10, MacOS и Linux. Это означает, что если вы планируете использовать операционную систему, выпущенную после 2004 года, вероятно, вам будет необходимо установить HD Audio для полной совместимости.

Однако решение о выборе между AC97 и HD Audio также зависит от конкретных потребностей и требований ваших приложений или игр. Если вам нужна минимальная совместимость и вы используете более старые операционные системы, то AC97 может быть лучшим выбором. Если вам важна полная совместимость с современными операционными системами и вы хотите получить более высококачественное звучание, то HD Audio будет предпочтительнее.

Операционная система	AC97	HD Audio
Windows XP	Да	Нет
Windows Vista	Да	Да
Windows 7	Да	Да
Windows 8	Да	Да
Windows 10	Да	Да
MacOS	Да	Да
Linux	Да	Да

Архитектура AC97 и HD Audio

Архитектура AC97 и HD Audio различается в нескольких ключевых аспектах. AC97 (Audio Codec ’97) был разработан в конце 90-х годов и стал популярным стандартом для аудиоинтерфейсов на компьютерах. HD Audio (High Definition Audio) появился позже и предложил улучшенную аудиокачество и функциональность.

AC97 основан на аналоговом подходе к обработке звука, который использует множество аналоговых проводов для передачи аудиоданных между устройствами. Это ограничивает его возможности в передаче высококачественного звука и поддержке многоканальных форматов.

С другой стороны, HD Audio использует цифровой подход к обработке звука, основанный на передаче аудиоданных в цифровом формате. Это позволяет достичь более высокой четкости звука, более широкого динамического диапазона и поддержки многоканального звука. HD Audio также предлагает больше возможностей для обработки звука, включая улучшенное шумоподавление и эффекты пространственной звуковой обработки.

Разница в архитектуре AC97 и HD Audio также заметна в их физическом подключении. AC97 обычно подключается к материнской плате с помощью разъемов и проводов, а HD Audio использует цифровой интерфейс и разъемы, такие как HDMI или DisplayPort, что позволяет использовать более современные и удобные способы подключения.

Однако, несмотря на преимущества HD Audio, стоит иметь в виду, что многие старые компьютеры и устройства все еще используют AC97, поэтому могут быть несовместимы с HD Audio

При выборе аудиоинтерфейса важно учитывать потребности и требования вашей системы, чтобы достичь оптимальной производительности и качества звука
