Чем отличается лазерный нивелир от лазерного уровня?

Чем отличается лазерный нивелир от лазерного уровня

Лазерный нивелир и лазерный уровень – строительные инструменты, по средствам которых создается необходимая плоскость в пространстве и, собственно, горизонт между двумя необходимыми точками – точная ровная линия.

В построении горизонтальных, вертикальных, наклонных плоскостей и, более того, прямых углов, к которым не всегда подлезешь простым инструментом, лазерному нивелиру нет равных. Сам принцип реализации плоскости заключен в проекции лазерной точки или линии на соответствующую поверхность. Функциональность этого устройства позволяет выполнить рациональную замену множества громоздких инструментов, а именно:

• Уровень.
• Отвес.
• Угольник.
• Правило.

Широкого применения нашли проекционные и ротационные нивелиры. Последние применимы в масштабе больших помещений (доступна проекция на сотни метров).

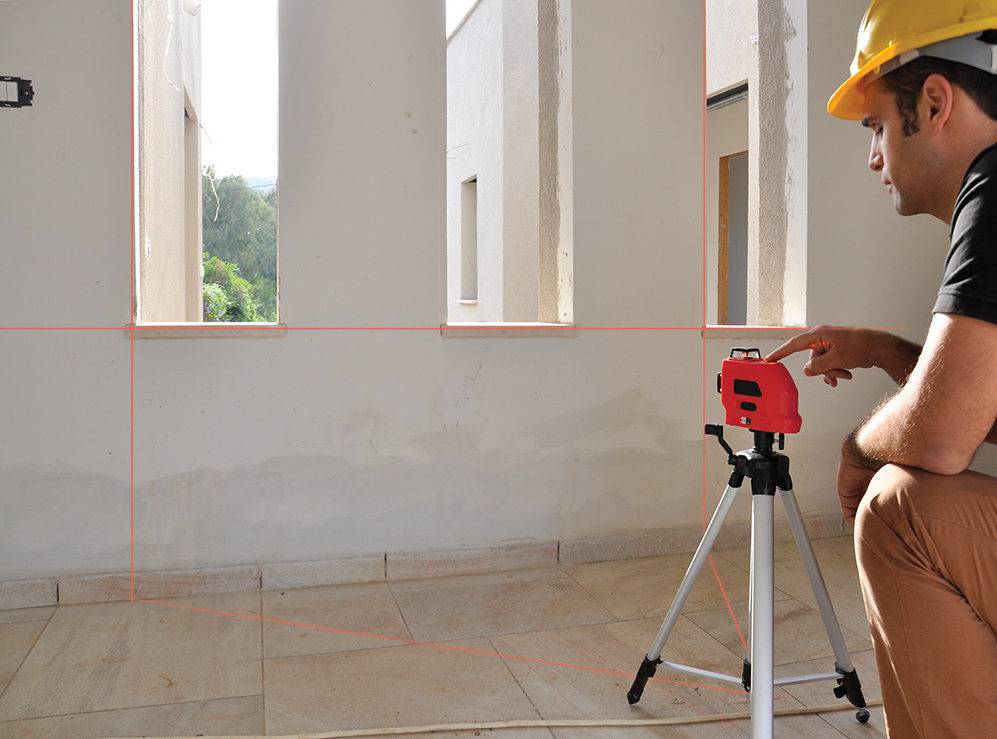

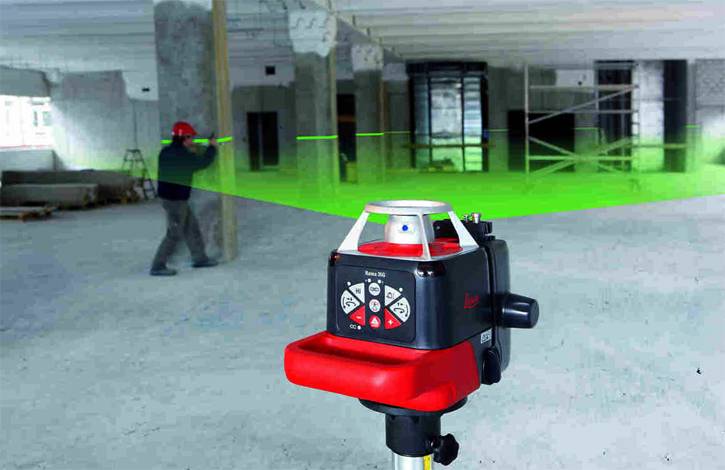

Лазерный нивелир

Лазерный уровень – измерительный инструмент с маркером в виде точного и тонкого лазерного луча. Принцип действия основан на двух точках, в отличие от трех, как у вышеупомянутого инструмента. Чем же отличаются лазерный нивелир и лазерный уровень?

Лазерный уровень

Точность проекции: погрешность на 1 метр проекции луча / точки

Лазерный уровень, практически независимо от ценовой категории, которая, в свою очередь, регламентируется лишь дополнительными функциями, функциональными крепежными элементами и, конечно, же, брендом, имеет 1 мм погрешности на каждый метр проекции. Ситуацию можно улучшить по средствам применения специальных принимающих луч усилителей.

Лазерный нивелир, в отличие от вышеупомянутого, покажет значительно меньшую погрешность, а именно – ±0,2-0,3 мм/м. Сами же отклонения от условной точки могут быть, как выше, так и ниже. Более дорогие модели, особенно, если, речь идет об ротационных нивелирах, имеют отклонение не больше чем ±0,1 мм/м.

Дальность построения (без учета специального детектора – усилителя)

Дальность уровня, особенно дешевого, оставляет желать лучшего – 10 метров, максимум. Более дорогие модели «бьют» на 20, а то и 25 метров. Также на расстояние качественной проекции влияет степень освещенности. Нивелир, в свою очередь, в зависимости от типа, показывает несколько лучшие результаты. Так, например, дальность построения проекционного нивелира достигает 50 метров. Ротационные нивелиры – 100 метров и более.

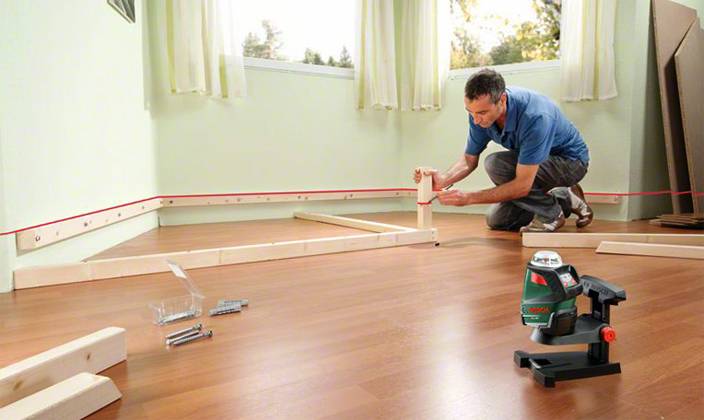

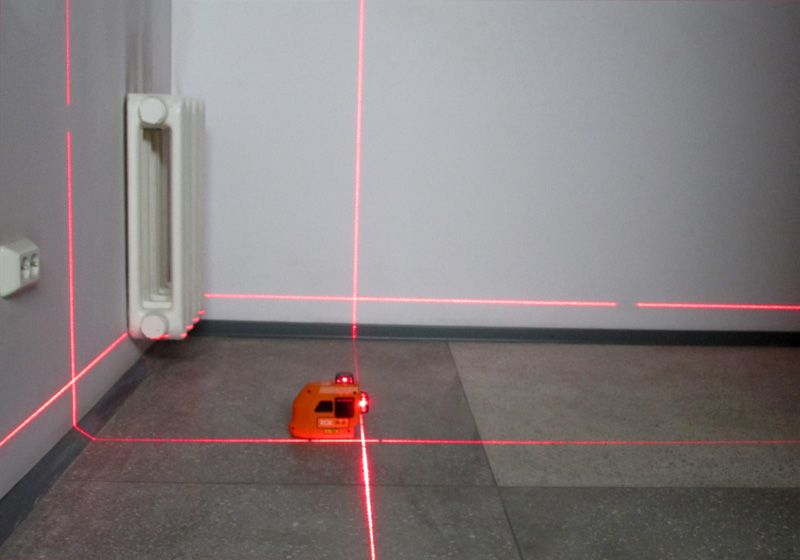

Использование лазерного уровня

Функциональные особенности

Как уже упоминалось выше, нивелир обладает большим количеством функций, особенно, если речь идет о ротационной модели. Сам нивелир вращается в плоскости, и при этом имеет единственную точку опоры, и далее от 2х до 4х точек по всей окружности в зоне действия луча. Таким образом, принято различать точечные нивелиры, которые могут проецировать, как 3 точки, так и 5 разнонаправленных точек.

Лазерный уровень, напротив не имеет собственной точки опоры, а только две на длине проецируемого луча, которые начинают и заканчивают его, соответственно. Уровень может проецировать горизонтальную, вертикальную или ту и другую одновременно линии. Что получается из вышесказанного? Оба устройства относятся к разряду измерительных инструментов. Различие просто колоссальное, но, собственно, сам нивелир может стать логичной, и вполне функциональной, заменой лазерному уровню.

Наличие дополнительных аксессуаров

Как правило, аксессуары уровней заканчиваются, еще не начавшись. Крепления напольные да настенные, ну и, конечно, принимающий усиливающий детектор. Последний, в отношении уровня, мало кто использует. Нивелир, в свою очередь, помимо различных креплений может комплектоваться защитными аксессуарами и пультами дистанционного управления.

Отличие в механизме сохранения равновесия

Используемый принцип свободно закрепленного отвеса позволяет устройству оповестить оператора об отклонении даже в десятые доли градуса. Само же различие заключается в пределах отклонения, в которых срабатывает автоматика. Лазерные уровни имеют предел от 3 до 35 мм. Нивелиры – от 3 до 50 мм. Если предельный показатель превышен, то обязательно сработает световое или звуковое оповещение.

Принцип питания

Все устройства могут функционировать от сети. Уровни, обычно, комплектуются автономным питанием в виде батареек, а нивелиры – аккумуляторами.

Нивелир или лазерный уровень: что выбрать?

При выполнении рабочих задач, связанных с нивелированием и установкой горизонтальных и вертикальных линий, часто возникает необходимость выбрать между нивелиром и лазерным уровнем. Оба инструмента предназначены для определения геометрической плоскости, однако имеют свои особенности и предназначение.

Нивелир

Нивелир – это оптический инструмент, который используется для определения горизонтальной плоскости и измерения разницы отметок между точками на земной поверхности. Нивелиры бывают разных типов, например, оптические нивелиры с конечным или бесконечным изображением, а также цифровые нивелиры. С помощью нивелира можно проводить замеры внутри и снаружи строений, проверять установку окон и дверей, создавать горизонтальные плоскости для укладки напольных покрытий и многие другие задачи.

Для работы с нивелиром необходимо, чтобы на его пути не было преград, так как можно потерять линию визирования. Нивелиры требуют проведения точечных замеров и могут быть трудны в использовании в узких и неудобных местах. Однако нивелиры являются достаточно точными инструментами и могут использоваться как внутри помещений, так и на улице.

Лазерный уровень

Лазерный уровень – это современный инструмент, использующий лазер для создания горизонтальной или вертикальной линии. Он обладает высокой точностью и удобен в использовании. С помощью лазерного уровня можно выполнять работы по разметке, подвешиванию полок, монтажу систем отопления и кондиционирования, а также строительству различных конструкций.

Лазерные уровни обычно компактны и легки в использовании, они позволяют сразу создать горизонтальную или вертикальную линию без необходимости проведения точечных замеров. Однако прямая линия отображается только в пределах видимости лазера, и при превышении этого предела линия становится неразличимой.

Заключение:

В итоге, выбор между нивелиром и лазерным уровнем зависит от конкретной задачи. Нивелир может быть предпочтительнее для проверки высот в рамках строительства, в то время как лазерный уровень может быть более удобен и эффективен для выполнения более простых задач внутри помещений.

Необходимо также учитывать бюджет и требования к точности измерений. Конечный выбор должен быть основан на учете всех этих факторов, чтобы обеспечить наиболее эффективное и удобное использование инструмента.

Чем отличается нивелир от лазерного уровня?

Любые строительные или ремонтные работы невозможно представить без приборов, позволяющих контролировать прямолинейность возводимых объектов. Особой популярностью у профессионалов пользуются современные лазерные уровни и более функциональные, но и дорогостоящие, нивелиры.

Особенности лазерных уровней

Лазерные приборы старого образца представляют собой обычные водяные уровни с лучевым указателем. Новые модели по внешнему виду напоминают нивелиры и позволяют:

• проецировать вертикально-горизонтальные плоскости на рабочих поверхностях;
• отбивать наклонные плоскости;
• выполнять разметку прямых углов;
• переносить точки с одной поверхности на другую.

Различают классические построители точек и оптические лазерные уровни, которые способны разворачивать луч в плоскость. По функциональности и назначению они бывают 3 типов:

1. Самонастраивающиеся – вертикальное или горизонтальное расположение линии регулируется автоматически посредством нажатия кнопки.
2. Строительные – предназначены в основном для разметки при отделочных работах, когда необходимо наметить точку на определенном расстоянии, минуя какие-либо преграды.
3. Ротационные – характеризуются возможностью построения горизонтальных, вертикальных и наклонных линий при помощи вращения лазера.

Что представляют собой современные нивелиры?

Нивелиры предназначены для работ по определению разности высот определенных объектов относительно горизонтальной или вертикальной плоскости. Первые приборы использовались в геодезии лишь для измерения высоты на определенной местности. В отличие от них современные являются универсальным инструментом, который применяется при различных ремонтно-строительных работах. Их функционирование заключается в проецировании лазерного луча на контролируемый объект в виде линии или точки.

От лазерных уровней нивелиры отличаются:

• значительно большей дальностью действия – до 1000 м;
• более точными измерениями – погрешность до 0,2 мм на метр;
• многофункциональностью.

Современные нивелиры обладают возможностью кругового нивелирования, что позволяет делать наклонные поверхности с предельным отклонением до 5° от горизонтальной или вертикальной оси. Измерительные приспособления довольно просты в эксплуатации – достаточно детальной изучить инструкцию.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

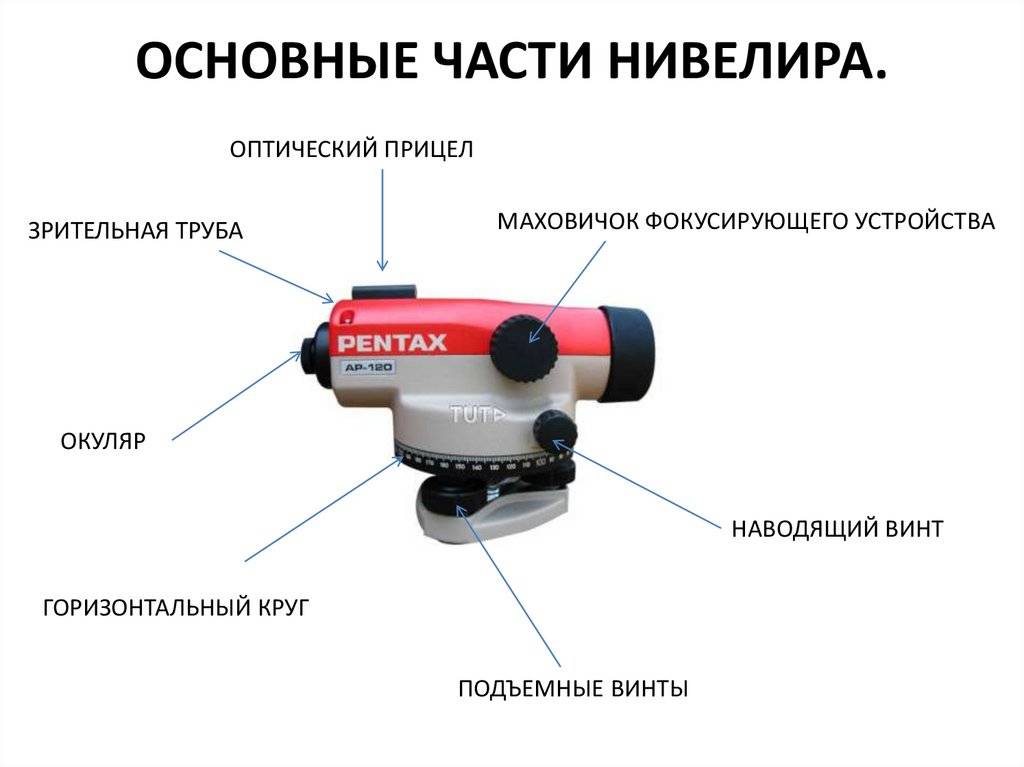

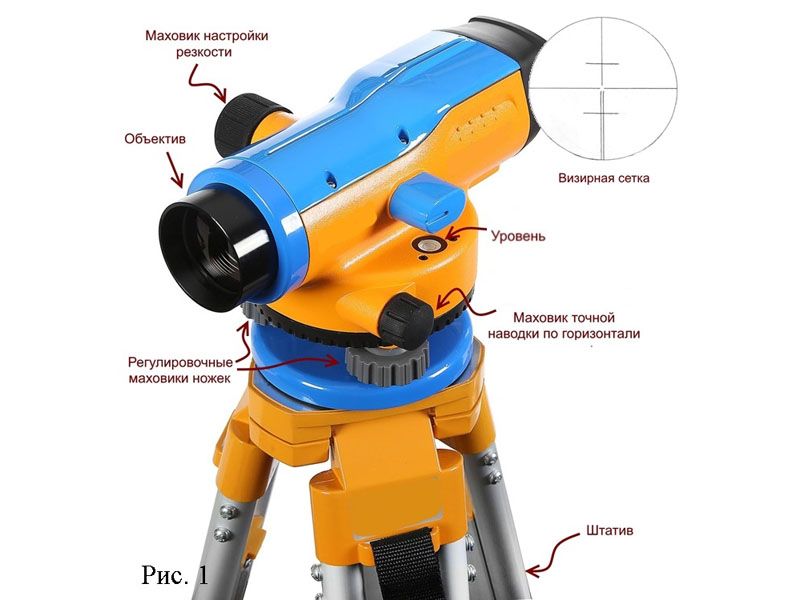

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический

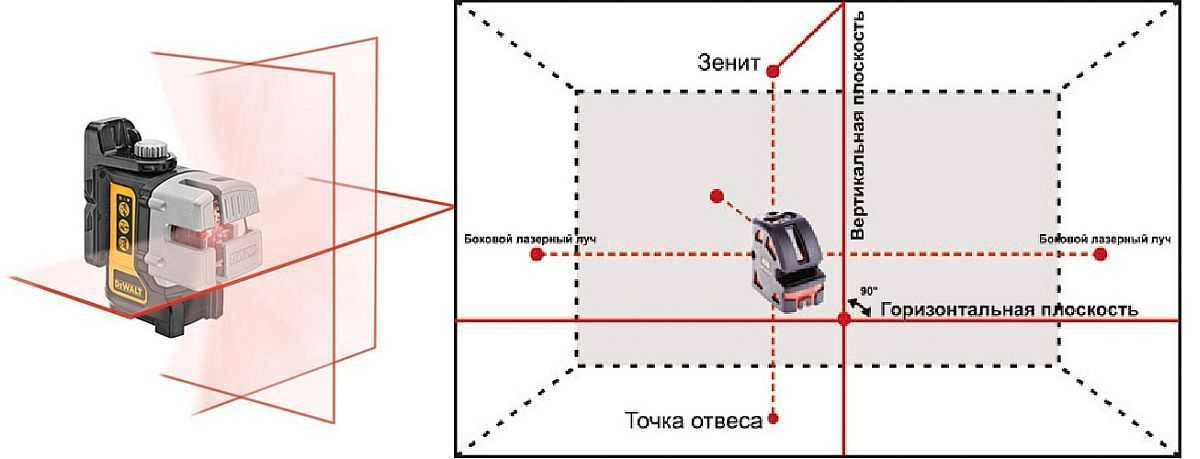

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

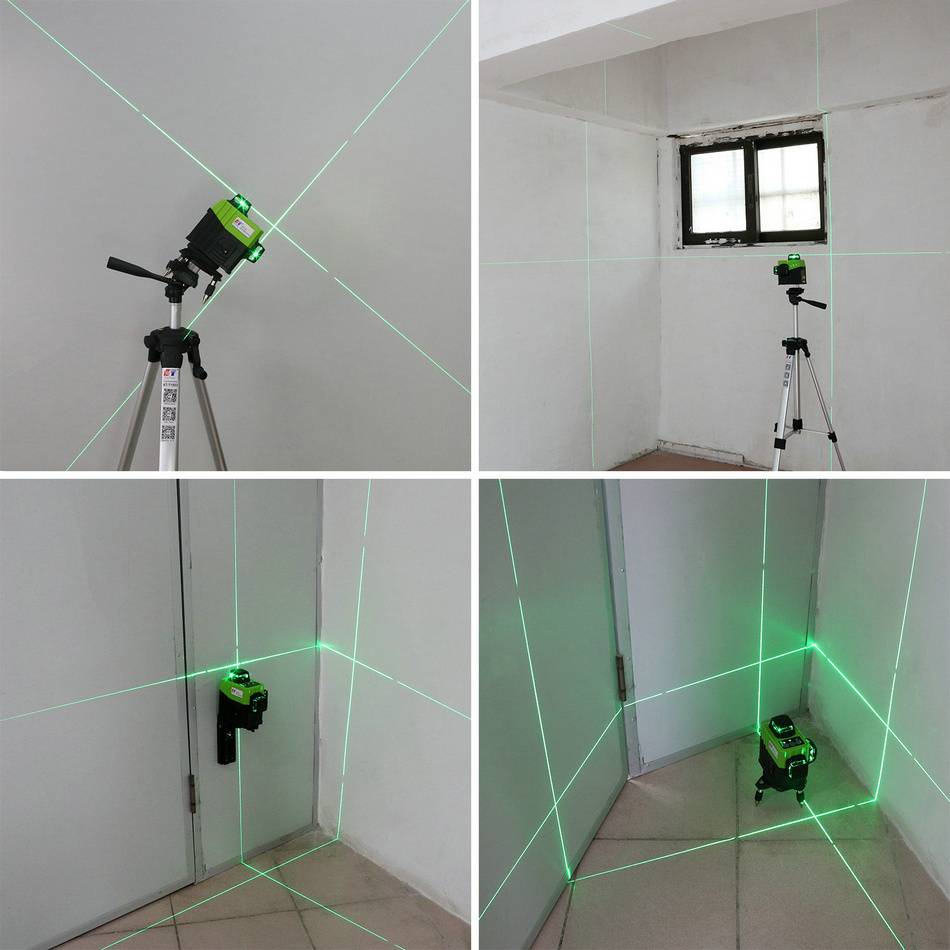

нивелир лазерный

Чем отличается построитель плоскостей от лазерного нивелира

При выполнении многих строительных работ одним из первых действий является установление отношения существующих поверхностей (пола, потолка, дорожки в саду или даже живой изгороди) к требуемым согласно проектной документации. Вот тут и возникает вопрос, какой инструмент для этого необходим?

Как выбрать оборудование, которое будет выполнять максимум необходимых функций при минимальных затратах на его приобретение, обслуживание и использование рабочей силы? Давайте разберемся, в чем состоит принципиальное отличие лазерного оборудования нового поколения, представленного нивелиром и построителем плоскостей.

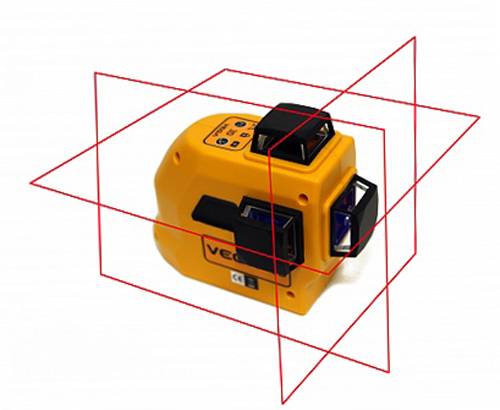

Что такое построитель плоскостей?

Построитель плоскостей — сложный электронный прибор, который лазерными лучами указывает горизонтальный или вертикальный уровень. Функциональная составляющая построителя плоскостей состоит из компенсатора (также называют электронным маятником), который автоматически приводит устройство в состояние равновесия не зависимо от того, на каком основании он расположен, и лазерного излучателя, с помощью пучков красного цвета указывающего необходимую плоскость. Внутри лазерного излучателя закреплена цилиндрическая призма, которая преобразует проходящий сквозь нее лазерный луч в плоскостную линию.

Показатели погрешности работы современных лазерных построителей максимальная: максимальное отклонение — 1 мм на 1 м. Хотя многие проектировщики и относятся к таким показателям скептически, альтернатива пока что не изобретена, а имеющаяся точность согласно опыту строительства как жилых зданий, так и промышленных оказывается достаточной для создания состояния равновесия и необходимой стойкости конструкции.

Лазерный построитель плоскостей поможет создать практически все основные геометрические элементы, необходимые для строительства: точки, линии, углы, плоскости и так называемый «лазерный крест», образованный перпендикулярным пересечением плоскостей и очень удобный в использовании при работе с внутренней отделкой помещений. Большинство построителей используются как бытовые, они простые в установке и эксплуатации. Длина луча при использовании в помещении может достигать 30-50 м.

Использование построителя плоскостей

Что такое лазерный нивелир?

Лазерный нивелир представляет собой устройство, используемое для выравнивания поверхностей в одной из плоскостей. При этом лазерный луч имеет вид прямой, которая может быть вертикальной или горизонтальной, но не может располагаться под углом к имеющейся поверхности. В отличие от стандартных не лазерных нивелиров, его сфера применения подразумевает не измерение расстояния до определенной точки, а только проведение линий. При этом точность нивелира с электронным компенсатором может достигать 0,1-0,3 мм на 1 м.

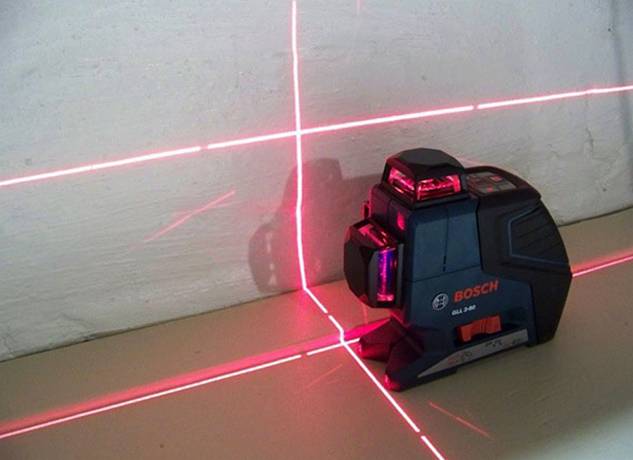

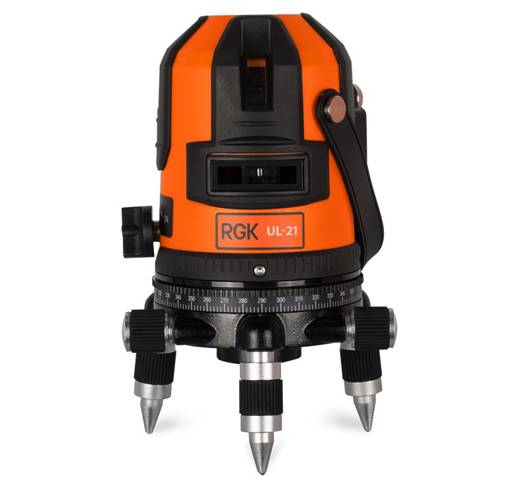

Лазерный нивелир

Усовершенствованные модели вряд ли будут иметь меньшую погрешность, поскольку в нее уже включены все негативно влияющие факторы, в том числе и неустойчивость поверхности размещения. Дальность луча нивелира составляет 20-30 м. в помещении и около 50 м на улице. При установке на лазерный нивелир специальной призмы, конвертирующей лазерный луч в пучок, задающий в пространстве плоскость, он превращается в полноценный построитель плоскостей, описанный в предыдущем пункте.

Что общего у лазерного нивелира и построителя плоскостей?

• Оба прибора устанавливают геометрические фигуры при помощи лазера.
• Дальность приборов в помещении и на свободном пространстве приблизительно одинаковая.
• И нивелир, и построитель предназначены для выравнивания какой-либо поверхности в определенной плоскости.
• Модели, имеющие одинаковый принцип работы, работают с одинаково низкой погрешностью.

В чем различие лазерного нивелира и построителя плоскостей?

• Построитель плоскостей для указания геометрической фигуры использует призматический луч, а нивелир — простую линию;
• Нивелир чаще используют на открытой местности и при разметке внешних частей здания, а построитель плоскостей — при внутренней отделке.

Таким образом, оба устройства являются разновидностями геодезических приборов для выполнения проектирования на местности с последующим строительством, а название «построитель плоскостей» появилось в результате работы с ним и прочно закрепилось из-за простоты термина.

Какой нивелир лучше использовать при внутренних отделочных работах

Если нивелирование вам необходимо для внутренних отделочных работ – тогда вполне подойдет обычный лазерный нивелир с дальностью до 10 метров

При этом, обратите внимание на количество лучей (обычно бывает от 1-го до 9 лучей). В зависимости от того какие отделочные работы вы выполняете, выбирайте какой нивелир лучше купить: с одним лучом можно отбить прямую линию (для розеток, полок и т.д.), с двумя — легко выставляется угол в 90 градусов (удобно при установке окон, дверей)

Для работ с выравниванием пола, или при натяжке потолка очень удобен в использовании нивелир с 4 лучами, так как есть возможность охватить сразу весь периметр. Восемь лучей позволяет работать сразу в двух проекциях – удобно, например, при постановке перегородок сразу в двух местах.Выбирая лазерный нивелир для строительства дома, всегда обращайте внимание на тип крепления и дополнительную комплектацию. полнительное крепление нивелира к стене или потолку расширяет его возможности (например, при штукатурке стен). Что касается наличия в комплекте штатива, чехла и прочего – нужно это или нет, решать вам, но несомненно удобно, когда нет нужды искать дополнительное оборудование отдельно.Требования к работам при строительстве дома определяются СНиПами и ГОСТами. Самый важный критерий для нивелира – является точность измерений. Нивелиры бывают высокоточными, точными и техническими. Для работы на строительной площадке нет необходимости использовать высокоточные приборы. Техническое нивелирование вполне подойдет для строительства частного дома. А вот для монолитного строения дома лучше купить точный нивелир, нежели технический. Высокоточные же нивелиры требуются для выполнения нивелирования 1 и 2 класса (изучение гравитационных полей земли, военные полигоны и т.д.), они обладают достаточно высокой стоимостью и приобретать такие нивелиры для строительства дома нецелесообразно.

Когда использовать уровень?

Уровень может быть полезен во многих ситуациях. Вот несколько случаев, когда использование уровня может быть необходимо:

1. Установка стеллажей и полок:

Уровень помогает правильно выровнять стеллажи и полки, чтобы они не наклонялись и не были кривыми

Это важно не только для эстетики, но и для безопасности, чтобы предотвратить падение предметов с полок

2. Укладка плитки или напольного покрытия:

При укладке плитки или другого напольного покрытия важно иметь ровную и горизонтальную поверхность. Уровень позволяет контролировать качество и правильность укладки, что обеспечивает долговечность и красивый внешний вид

3. Повесить картины или зеркала:

Когда нужно повесить картины, зеркала или другие предметы на стену, уровень помогает правильно выровнять их, чтобы они были горизонтальными и вертикальными. Это позволяет создать эстетически приятный интерьер и избежать наклонов или кривых поверхностей.

4. Установка дверей и окон:

Уровень позволяет контролировать горизонтальность и вертикальность установки дверей и окон, чтобы они легко открывались и закрывались

Это также важно для обеспечения хорошей звукоизоляции и герметичности

Важно помнить, что уровень – это простой и доступный инструмент

Но при его выборе стоит обратить внимание на качество, точность и надежность, чтобы обеспечить точные и надежные измерения

В чем разница между нивелиром и лазерным уровнем

Общие отличия между устройствами могут быть не слишком очевидными. Гораздо проще понять разницу между построителем плоскостей и нивелиром на примере конкретных особенностей.

Точность проекции

Видео об отличиях лазерного уровня и лазерного нивелира в первую очередь отмечают разницу в достоверности показаний. Для бытового построителя плоскостей погрешность составляет в среднем 1 мм на 1 м проекции. При этом класс и ценовая категория устройства особой роли не играют. Даже очень дорогие уровни от известных брендов, так или иначе, будут демонстрировать точность, приблизительно равную указанной.

Лазерный нивелир обладает куда меньшей погрешностью. Обычно она составляет всего 0,2-0,3 мм/м даже для недорогих устройств. Топовые модели, особенно ротационные, дают погрешность не более 0,1 мм/м.

Дальность измерения

Нивелирные устройства часто используют при работах в закрытых помещениях, но их отличие состоит в том, что изначально они предназначены для замеров на местности. Поэтому дальность действия таких аппаратов составляет около 50 м для проекционных моделей и более 100 м — для ротационных.

Лазерные уровни предназначены обычно для нанесения разметки на расстоянии 10-15 м. Дорогие модели могут проецировать точки и линии на 25-30 м, но такие показатели обычно являются максимальными.

Комплектация

Нивелиры относятся к профессиональному оборудованию и предназначены для эксплуатации в сложных условиях. Обычно в комплекте к ним прилагаются:

Комплектация бытовых строительных уровней обычно скромнее, и в этом состоит немаловажное отличие. В наборе с приборами могут поставляться штатив и кейс, а также магнитные подставки и держатели

Но вот пульта ДУ и рабочих очков обычно не предусмотрено.

Тип источника питания

И нивелиры, и уровни работают от автономного источника питания, в этом аспекте отличий между ними нет. Но бытовые приборы обычно функционируют от простых батареек типа АА. Это является одновременно их достоинством и недостатком. Элементы питания легко найти, и стоят они недорого, но и емкости батареек хватает ненадолго.

Профессиональные лазерные нивелиры функционируют от мощных аккумуляторов. Они рассчитаны на более долгую работу без перерывов и чаще всего поддерживают опцию подзарядки. Минусом является то, что за уровнем запаса энергии необходимо постоянно следить. А если аккумулятор полностью исчерпает свой ресурс, то найти новый на замену можно оказаться не так просто.

Механизм сохранения равновесия

И лазерный нивелир, и уровень предоставляют точные показания только при ровном расположении в пространстве. Поэтому устройства обоих типов обычно оснащаются встроенными механизмами, отвечающими за собственное равновесие прибора.

Выравнивание в агрегатах для измерений и выставления отметок может быть ручным или автоматическим. В первом случае пользователь настраивает приспособление по специальной пузырьковой капсуле на корпусе. Во второй ситуации агрегат занимает ровное положение автоматически, под воздействием внутреннего механизма.

Самовыравнивание обычно относится к отличиям нивелиров — настраивать такие приборы перед работой проще. Но желательно, чтобы автоматику можно было отключать по желанию. Иначе агрегат не позволит выстраивать плоскости под определенным малым углом, даже если этого требуют рабочие условия и конкретные задачи.

Дополнительные функции

Отличия между лазерным уровнем и нивелиром по набору дополнительных функций могут быть как малозаметными, так и значительными. Во многом это зависит от цены и класса приборов.

Обычно даже простой профессиональный измеритель высот предоставляет более широкие возможности, чем бытовой построитель плоскостей. В частности, отличие ротационных моделей состоит в том, что они вращаются вокруг оси на точке опоры и выстраивают от трех до пяти разнонаправленных меток в зоне действия. Лазерные уровни работают только с двумя точками на длине луча и способны проецировать горизонтальную и вертикальную линию либо ту и другую одновременно.
