Чем отличается лазерный нивелир от лазерного уровня

Виды лазерных нивелиров

Если взглянуть на цены на эти измерительные инструменты, то увидите очень большой разбег — от 20-30$ до 850$. Как понимаете, все не просто так. Инструмент с разными возможностями и точностью не может стоить одинаково.

С таким прибором многие работы становятся проще и требуют меньше времени

Чтобы выбрать лазерный уровень, в первую очередь надо определиться с типом работ, для которых он понадобиться. Под эти работы и подбирать лазерный нивелир. Бывают они следующих видов:

Самые простые лазерные уровни дают только точки в одной или нескольких плоскостях

  • Точечные (построители осей). Отображают обычно три-пять точек в разных плоскостях. Ни линий, ни плоскостей, они не строят. Можно будет увидеть только точки, зато на большом расстоянии (чтобы было понятнее, можно сравнить принцип их с лазерными указками). Используются на больших площадках для переноса отметок. Пригодится в ремонте для разметки линий поклейки обоев, разметки под крепеж для картин, полочек и т.п. В более серьезных операциях этот тип инструмента не используется.

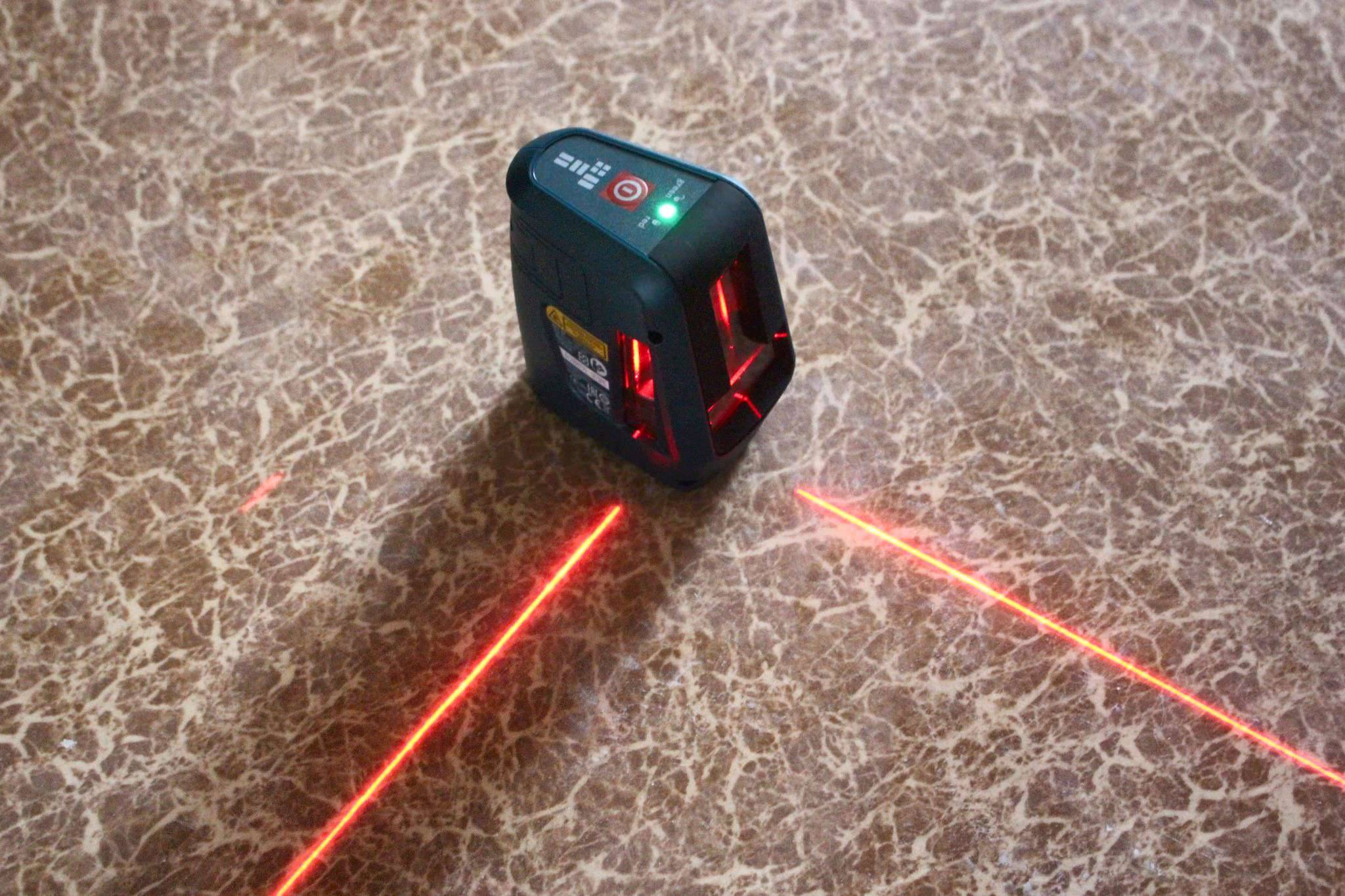

  • Кросслайнеры, построители линий, линейные нивелиры. Иногда называются построителями плоскостей, так как по сути, формируют плоскость определенного размера (зависит от угла развертки). При работе с таким лазерным нивелиром, на любой плоскости, которая попадает в зону действия лазера отображается прямая. Это и используется в строительных и отделочных работах. Дальность действия — обычно до 20 метров, при необходимости ее можно увеличить (если есть режим работы с приемником). Для ремонта и внутренней отделки помещений удобно, если прибор может формировать линии вертикальные, горизонтальные, давать «крест» на полу и на потолке. Из-за особенностей развертки лучей, линия отображается только на части помещения, в которую направлен прибор. Например, на одну стену и часть потолка/пола. Чтобы получить отметки на другой стене, прибор надо развернуть.
    Линейный лазерный нивелир дает одну или несколько плоскостей с определенным углом развертки
  • Ротационные построители плоскостей. Функции имеют те же, что и кросслайнеры, только плоскости разворачивают на 360°. Для этого используется сложная система, что отражается на цене. Инструменты этого типа оправдать могут только профессионалы (цены на этот тип лазерных нивелиров стартуют от 400$). Для домашнего использования они ни к чему.

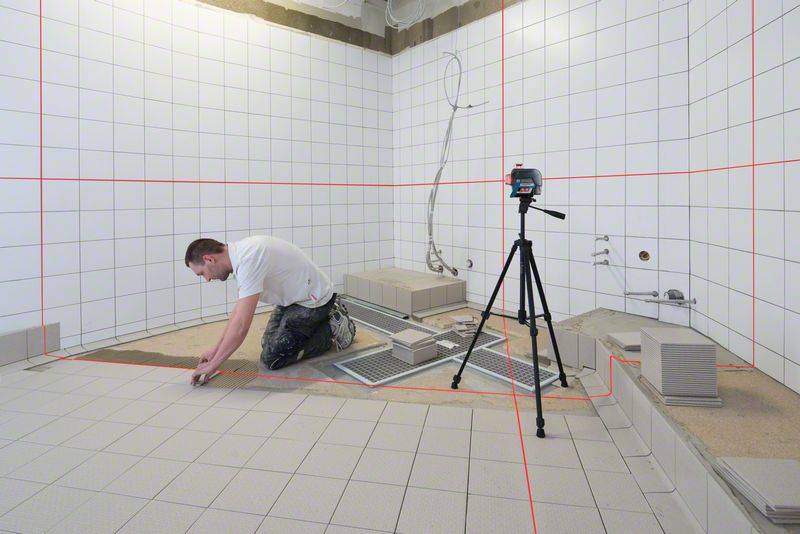

Ротационные лазерные уровни разворачивают плоскость на 360°

Теперь выбрать лазерный уровень проще, вы уже знаете, какого типа инструмент вам нужен. Для большинства — это построитель линий/плоскостей.

Чем отличается лазерный нивелир от лазерного уровня

Основные характеристики

Одинаковые по принципу действия электронный лазерный уровень и нивелир отличаются своими характеристиками. Нивелир имеет увеличенные показатели дальности работы и точности измерений, но устроен почти так же, как и лазерный уровень.

Кратко об отличиях:

  • Погрешность в измерениях – 0,2мм против 1 мм на метр рабочей поверхности у уровня.
  • Большое количество точек для построения проекции – от 3-х до 5-и у нивелира против 2-х у лазерного уровня.
  • Дальность работы у лазерного нивелира составляет от 50 м, а у уровня – до 25 м.

Лазерный уровень необходим для непродолжительных операций. Большая часть из них работает на пальчиковых батарейках типа АА. Нивелиры производители, как правило, оснащают мощными АКБ. При подключении к сети такой прибор работает непрерывно.

Еще одним важным отличием лазерного уровня от нивелира является комплектация. Профессиональные модели нивелиров обычно идут вместе с пультом ДУ. Это позволяет проводить замеры на стройплощадке силами одного оператора. Более подробно характеристики двух построителей плоскостей рассмотрим в таблице № 1.

Таблица №1. Отличие лазерного уровня от лазерного нивелира

Характеристики

Лазерный уровень

Лазерный нивелир

Точность проекции

1мм погрешности на метр проекции

±0,2-0,3мм/м. Более дорогие приборы (ротационные) выдают не более ±0,1мм/м

Дальность построения

Без использования усилителя – 10 метров. Профессиональные варианты продуцируют луч на 20-25м.

В среднем, показатель в 50м. Ротационные нивелиры имеют длину волны – от 100м и выше.

Возможность проецирования

2 линии. Это горизонтальная, вертикальная, обе одновременно.

Точечные нивелиры способны фокусировать 3-5 разнонаправленных точек.

Наличие аксессуаров

Напольное или настенное крепление.

Дополнительно можно использовать защитные аксессуары и пульт ДУ.

Равновесие

Предел отклонений в среднем 3-35мм

Порог – 2-50мм. При этом срабатывает звуковое или световое оповещение.

Питание

В комплекте батарейки типа АА

Работает от сети, аккумуляторов. Во время подключения в розетке, может сразу подзарядить АКБ.

Дополнительно следует учесть эксплуатационные характеристики нивелиров и уровней. Главный из них – прочность и защита корпуса от пыли и влаги. Если планируете работать с устройством на открытом воздухе, то берите измерители с классом защиты не менее IP54. Максимальная защита IP68 необходима при погружении инструмента в воду на 1 м или во время работы в ливень.

Оборудование Laserliner (подразделение немецкого холдинга Umarex) выпускает качественные и точные лазерные нивелиры с 4-летней гарантией. Модели идут в двух линейках – OrangeLine и BlackLine. Первые можно использовать для решения бытовых задач, а вторые приспособлены для промышленного применения. Точность измерений построителей плоскостей проверяется на оптоэлектронной аппаратуре для достижения максимального результата.

Диапазон нивелирования

Этот параметр не такой важный, однако напрямую влияет на удобство использования и скорость подготовки к рабочему состоянию. Диапазон нивелирования — это максимальное
отклонение корпуса прибора от идеального положения, при котором сохраняется функция самонивелирования. Другими словами, чем этот диапазон больше, тем на более наклонное
основание можно закрепить уровень и он будет показывать правильные линии.

Диапазон этот обычно в пределах ±3° — ±5°. Чем больше диапазон — тем меньше нужно тратить времени на выравнивание штатива, выбирать более-менее
ровное основание если штатив не используется и т.п.

Добавлю, что все модели имеют методы оповещения пользователя о превышении данного диапазона, когда необходимо закрепить корпус ровнее. Это может быть звуковой сигнал,
мигание луча или линии становятся прерывистыми.

Точность нивелирования

Точность нивелирования всегда указана в документации прибора, да и в описании она, как правило присутствует. Сегодня на рынке представлены уровни с погрешностью от 0,2
мм./1 м. (2 мм./ 10 м.) до 0,5 мм./1 м. (5 мм./10 м.). Казалось бы, все тут понятно и следует выбирать более высокую точность, сравнивая цену.

Однако не все так просто: заявленная производителем погрешность отклонения лазерной линии зачастую не соответствует действительности! Поэтому здесь можно только
посоветовать проверять точность прямо в магазине. Обычно делать это как-то неловко, ну тут уж следует выбирать — или показаться дотошным в глазах продавца, или в
последствии заморачиваться обменом инструмента.

Именно поэтому, лично мне кажется, что покупать подобное устройство в интернете — не самая лучшая идея. Хотя тут влияет срочность и готовность “надувать голову” обменами
и возвратами.

О том, как проверить точность лазерного уровня описано ниже.

Особенности лазерного нивелира и уровня

Построители плоскостей продуцируют луч, который формирует оси, плоскости, лазерные кресты, и делают замеры расстояния.

Применение таких приборов дает массу плюсов для строителей:

  • Проведение разметки и измерения выполняются с максимальной точностью на большом участке рабочей поверхности.
  • Устройства не требуют от пользователя специальных знаний и умений
  • Сокращение Существенная экономия времени (до 40%-60%) при проведении разметочных операций.

Построители плоскостей используются при начальной топосъемке, на всех стадиях строительных работ, при разметке участка. От точности измерений зависит правильная геометрия сооружения, его долговечность и устойчивость. Строгое соблюдение вертикалей и соответствие постройки горизонтальным планам важны как при возведении большого промышленного здания, так и для частного дома.

Применение:

Лазерный уровень отлично подходит для выполнения точных измерений и выравнивания в горизонтальной или вертикальной плоскости. Он широко используется в строительстве, ремонте и отделке помещений.

С помощью лазерного уровня можно легко и быстро создать ровный горизонтальный уровень или вертикальную линию, что очень важно при укладке полов, установке мебели, шкафов, полок и других элементов интерьера. Кроме того, лазерный уровень может применяться на открытых площадках для выбирания высоты и угла наклона, например, при строительстве дорог, укладке трубопроводов и систем водоснабжения

Кроме того, лазерный уровень может применяться на открытых площадках для выбирания высоты и угла наклона, например, при строительстве дорог, укладке трубопроводов и систем водоснабжения.

Лазерный нивелир, в свою очередь, используется для определения разных высотных отметок и создания плоскостей на больших расстояниях в горизонтальной или вертикальной плоскости. Он используется для проведения геодезических работ, устанавливает рельеф местности и определяет высотные отметки.

Таким образом, хотя лазерный уровень и лазерный нивелир оба используют лазерную технологию для точного измерения и выравнивания, их применение может незначительно отличаться в зависимости от задачи и требований.

Лазерный уровеньЛазерный нивелир
Выравнивание полов, шкафов, полок и других элементов интерьераОпределение высотных отметок, создание плоскостей на больших расстояниях
Измерение высоты и угла наклона на открытых площадкахПроведение геодезических работ и определение рельефа местности
Широкое применение в строительстве, ремонте и отделке помещенийИспользуется в геодезии и строительстве для точных измерений и выравнивания

Как выбрать

Многие решают выбрать лазерный уровень для выполнения строительных, ремонтных работ. Многообразие моделей, различны типы, сделали это устройство вполне доступным по стоимости, и потребителю остается только решить, какой именно ему выбрать.

Дальность

При выборе прибора, важно определиться с дальностью измерения – от 3 до 200 метров. Уровни с небольшими параметрами применяются для разметок в маленьких помещениях

Такие устройства не используют на крупных стройках, так как их нужно часто переставлять. Приборы с высокой точностью не смогут показать весь свой потенциал в крохотных комнатах, так что переплачивать за него не стоит

Уровни с небольшими параметрами применяются для разметок в маленьких помещениях. Такие устройства не используют на крупных стройках, так как их нужно часто переставлять. Приборы с высокой точностью не смогут показать весь свой потенциал в крохотных комнатах, так что переплачивать за него не стоит.

Исходя из этого, при выборе уровня придерживают следующих правил:

  1. Для работ внутри небольших помещений (квартиры), достаточно запаса в 10 м.
  2. При работах в пентхаусах, где комнаты больше 10 метров в длину, применят приборы с дальностью измерения 20-30 м.
  3. Для ремонта залов, используют нивелиры на 40-80 метров. Более крупные площади требуют применения уровней с дальностью луча 100 и более метров.

Особенности выравнивания

Существуют следующие типы выравнивания прибора:

  1. Ручной.
  2. Автоматический.

При ручном выравнивании применяют пузырьковый уровень. Он определяет точность расположения лазерного прибора. После выравнивания, ножки фиксируются.

У автоматического типа излучатель располагается в специальной жидкости, которая всегда сохраняет ровное горизонтальное положение относительно уровня земли. Такие модели упрощают работу с ними: прибор размещается на поверхности и жидкость сама корректирует точность.

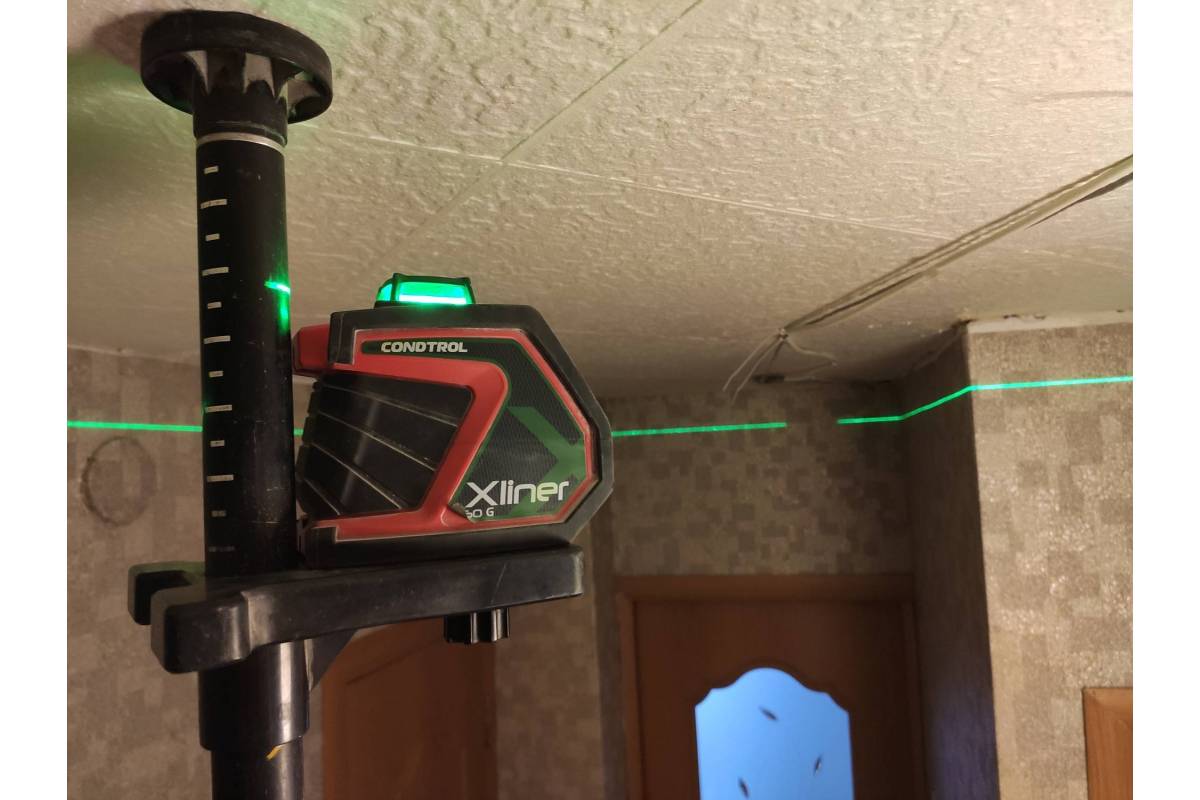

Цвет луча

При выборе устройства обратите внимание на цвет луча. В продаже есть приборы с зеленым и красным свечением

Первый вариант лучше воспринимается глазом, а второй – хуже, хотя красные диоды светят ярче.

При работе со светлой поверхностью, оба типа видны отчетливо. Если же лазер планируется приобретать для выполнения лакокрасочных работ или поклейки обоев, то опытные строители рекомендуют иметь оба типа. Это связано с тем, что зеленый луч не видно на обоях зеленого цвета. Аналогично происходит с красным цветом.

При выполнении работ на открытом пространстве, рекомендуется применять только зеленый уровень. Он хорошо воспринимается глазом. Красный свет практически не различим при ярком солнечном свете.

Количество лучей

Разные модели обладают способностью генерировать различное количество лучей. С одним лучом работают при необходимости создания прямой линии под полки или розетки. Два луча используются там, где нужно создавать прямые углы. Четыре луча охватывают большую плоскость, что удобно для выравнивания пола, потолка, натяжки.

Питание

Есть три типа питания:

  • Батарейки — обеспечивает 10 часов непрерывных работ. Для дома вполне сойдет.
  • Аккумулятор — используется в профессиональных моделях. Периодически придется ставить устройство на зарядку.
  • Адаптер — такой тип работает непосредственно от сети.

Вес

Разные модели и виды имеют разный вес. Не тяжелые, до килограмма можно крепить на стену. Больше 1 кг. ставятся на пол. Профессиональные модели можно установить на штатив.

Соответственно, чем тяжелее модель тем она прочнее. Это напрямую связано с материалом из которого сделан уровень.

Для квартирных работ подойдет «лазер» весом до 500 г. В больших помещениях уровень будет весить уже под килограмм. На стройках применяются модели весом 4-5 кг.

Блокировка выравнивания

Такая  небольшая, но полезная функция существует в моделях с автоматическим выравниванием. Она позволяет фиксировать уровень, не давая устройству отключаться или мигать, при изменении градуса наклона.

Функция полезна для разметки под углом.

Дополнительные опции, на которые надо обратить внимание

Теперь мы знаем об основных технических характеристиках лазерных нивелиров. А какие дополнительные опции пригодятся в работе? Что еще влияет на выполнение задач?

Самонивелирование. Прибор реагируют на любые смещения от ровного положения и выдает сигнал – звуковой или мигание луча. Так пользователь понимает, что необходимо вернуть его в исходное положение. Эта функция встречается во многих нивелирах, как в бытовых, так и в профессиональных. Отметим, что полезным будет и возможность отключения опции самовыравнивания. Это пригодится для построения разметки под углом.

Самоотключение. Если вы не используете устройство некоторое время, например, 15 минут, то прибор просигнализирует или отключится самостоятельно. Это позволит сохранить энергию и пригодится, если оборудование забыли отключить.

Пылевлагозащита. Узнайте класс защиты устройства. Ведь если на улице будет идти дождь или снег, то прибор должен быть надежно защищен. И не только от влаги, но и от пыли, грязи и песка. Для профессиональных нивелиров этот показатель должен быть не ниже IP54.

Линейные нивелиры для ремонтно-строительных работ

Стяжка пола, монтаж потолка или укладка плитки в ванной – любые отделочные работы требуют от мастера высокой точности. А ошибка приведет к простою, дорогой переделке и недовольству заказчика. Выполнить работы качественно поможет линейный нивелир.

Пользователи называют линейный нивелир статическим построителем. Прибор проецирует линии на стене за счет расщепления луча через призму. Это главное отличие от точечного устройства. Направление линий может быть как горизонтальное, так и вертикальное.

Количество лучей и их направление – зависит от модели. Простые приборы проецируют на поверхность только один луч. Усовершенствованные могут отображать два луча – горизонталь и вертикаль. Некоторые модели способны выдавать три луча: линию на потолке и крест на полу.

Допустимая погрешность – не должна быть больше ±0,5 мм. Для отделочных, строительных и монтажных работ стоит выбирать прибор с минимальными отклонениями. Например, для монтажников встраиваемой мебели любая погрешность может стать роковой: небольшое расхождение вначале в итоге может превратиться в щель размером в несколько сантиметров.

Дальность измерений – достигает 20 м. Такого показателя будет достаточно, например, чтобы сделать стяжку пола. Но вы всегда можете расширить зону использования: с приемником нивелир может работать на расстоянии от 30 м.

Тип питания – зависит от модели. Среди линейных нивелиров можно найти модели, работающие и от батареек, и от аккумулятора. Первый вариант дешевле, но всегда надо иметь запасной комплект. Стоимость прибора с аккумулятором значительно выше. Но и длительность работы дольше. И не придется думать о батарейках.

Линейный нивелир пригодится и в ремонтных, и в строительных работах: от укладки плитки до разметки маяков при стяжке бетонного пола. Прибор также используют для монтажа, например, натяжного потолка или облицовки фасадов.

Как работает лазерный уровень?

Внутри лазерного уровня находится специальный лазерный модуль, который генерирует лазерный луч. При включении уровня лазерный луч проходит через встроенный регулирующий призматический элемент, который выравнивает его и делает его горизонтальным или вертикальным.

Получившийся лазерный луч отражается от поверхности, на которую направлен. Если поверхность ровная и горизонтальная, луч отражается обратно в уровень так, что он оказывается на границе между «видимой» и «невидимой» областями. Если поверхность наклонена, луч отражается под определенным углом и остается видимым или становится невидимым в зависимости от угла наклона.

Визуально информацию о положении лазерного луча можно увидеть на шкале, расположенной на корпусе уровня. Через встроенные пузырьковые уровни можно также проверить горизонтальность или вертикальность поверхности, на которую направлен лазерный луч.

Лазерные уровни обладают высокой точностью и позволяют работать с большой скоростью. Их используют строители, архитекторы, дизайнеры и другие специалисты, которым необходимо точно выравнивать и уровнять поверхности.

Виды лазерных уровней

Понятие доступной стоимости не означает, что любой может приобрести многофункциональный лазерный уровень максимальной оснащенности. Это, по крайней мере, нерационально. Гораздо корректнее правильно изучить характеристики того или иного прибора. Лучше купить инструмент с оптимальным набором возможностей. Сегодня на рынке представлены различные виды лазерных уровней.

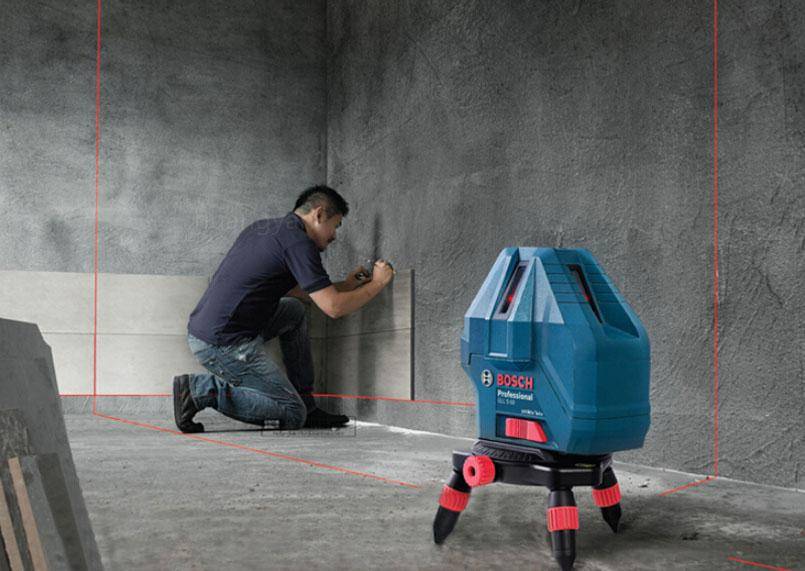

Кросслайнеры

Кросслайнер — отличный прибор для дома, для работы на улице, операций, связанных с разметкой площади. Лазерный уровень такого класса рисует на целевой поверхности четко видимые линии. Внутри прибора точечный источник света направляет луч на призму. Она и формирует вертикальный или горизонтальный плоский фронт излучения. Попадая на целевую поверхность, он выглядит как светящаяся линия.

Построители линий бывают:

  • однопризменные, формирующие горизонтальный или вертикальный уровень;
  • двухпризменные, создающие картинку в виде пересечения линий;
  • многопризменные, формирующие сложную геометрию световых линий на целевой поверхности.

В зависимости от сложности кросслайнера, угол развертки луча призмой может меняться. Обычное значение 120 градусов. У дорогих приборов угол может достигать 160 градусов. Многоточечные, многопризменные модели способны развертывать луч на все 360 градусов, обеспечивая круговой охват. Такая картина наблюдается при соединении линий засветки отдельных источников излучения.

Точечные

Точечные лазерные уровни, которые еще называют построителями осей, обладают широчайшим набором вариантов использования. Они проецируют на целевую плоскость яркую световую точку, луч не виден. Однако дальность, на которой точка уверенно различима, в разы превышает показатели кросслайнеров.

Построитель осей несколько неудобен для ремонта квартиры. Но в условиях большой рабочей площадки его преимущества неоспоримы. Прибор позволяет быстро сделать разметку опалубки для фундамента, каркасов для строительства домов по канадской технологии. В пределах замкнутого пространства он позволит установить протяженный горизонт для потолков, правильно выбрать направление перегородок и стен.

Количество лучей построителя осей варьируется от 3 до 5. Они направлены от прибора вверх-вниз, вперед-назад, влево-вправо (для трех диодов). Имея 5 источников света, прибор может использоваться как угловой лазерный уровень. В зависимости от возможностей модели, контролируемый наклон луча делается как позиционированием прибора на штативе, так и с помощью поворотной головки внутри корпуса.

Ротационные

Ротационные лазерные уровни называются построителями плоскостей. Схема их работы проста. Головка с единственным мощным лазером вращается с большой скоростью. В результате:

  • на целевой поверхности образуется видимая, яркая линия;
  • достигается внушительная дальность действия до 70 метров без применения приемников излучения;
  • с приемниками излучения дальность работы ротационного построителя достигает 400 метров;
  • образуется световая поверхность, способная выступать в роли контрольного инструмента.

Используя линейку, легко измерить расстояние от стены до светового барьера. При этом контрольные точки можно располагать как угодно часто, вплоть до построения подробной карты рельефа целевой поверхности. В конструкцию уровня данного класса входит еще один мини источник света. Он направляется в зенит и может служить удобной точкой отсчета или дополнительной привязкой для средств контроля.

Что лучше: лазерный уровень или нивелир

И геодезические измерители высот, и бытовые уровни относятся к категории очень полезных в ремонте и строительстве устройств. При выборе приспособления нужно учитывать не только его стоимость, но и технические отличия и особенности:

В целом профессиональные нивелиры являются более точными и функциональными устройствами

При использовании они могут заменять собой уровни, в этом состоит их важное отличие. И в строительстве, и в ходе среднего по масштабам ремонта они окажутся одинаково полезными

Что касается уровня, то применять его комфортно в домашних и дачных работах. Но заменой нивелирному устройству он послужить не сможет и разметку на местности без лишних сложностей нанести не позволит.

Как устроены оптические и лазерные нивелиры

Принцип работы:

Лазерный уровень и лазерный нивелир отличаются как принципом работы, так и функциональностью.

Лазерный уровень – это простой и удобный инструмент для определения горизонтальных и вертикальных линий на поверхности. Он использует принцип отражения лазерного луча от поверхности и определения его положения с помощью датчиков, встроенных в инструмент. Результатом работы лазерного уровня является видимая линия, которая позволяет проводить точные измерения и маркировку.

Лазерный нивелир, в свою очередь, имеет более сложный принцип работы. Он использует лазерный луч для создания горизонтальной и вертикальной плоскостей. Лазерный луч проецируется на стены и поверхности, и датчики в инструменте определяют его положение. С помощью этих данных, лазерный нивелир создает ровные поверхности и точные горизонты в помещении или на открытой местности.

Таким образом, лазерный уровень и лазерный нивелир различаются в основном принципом работы. Лазерный уровень используется для создания точных горизонтальных и вертикальных линий, в то время как лазерный нивелир создает ровные поверхности и определенные плоскости для строительных и отделочных работ.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Для чего предназначен нивелир

Если кто не знает, то нивелир — это синоним лазерного уровня. В материале речь именно о лазерном нивелире, так как есть еще оптические устройства. Сам инструмент предназначен для реализации таких задач:

  • Выравнивание стен
  • Укладка плитки и кафеля на стены и пол
  • Установка окон и межкомнатных дверей
  • Повесить картину, полочку или мебель на стену ровно
  • Выровнять розетки и выключатели, монтируемые на стене

Применение лазерного уровня достаточно широкое, и востребован он не только среди строителей и мастеров. Если запланирован ремонт в доме или квартире, то без такого инструмента будет сложно обшить стены гипсокартоном или ровно их оштукатурить. Если говорить научным языком, то нивелиром называется прибор, который выявляет и фиксирует точное расположение разных предметов по высоте. Главная задача заключается в том, чтобы измерить разницу высоты между отметками будущего сооружения.

Для чего нужен лазерный уровень, многие строители со стажем не понимают, пока не попробуют инструмент в действии. Ведь альтернативный вариант выравнивания поверхностей, которым пользуются не только домашние мастера, но и специалисты со стажем — это водный уровень. Однако такой инструмент имеет большие погрешности, а также требует больших затрат времени, чтобы отбить плоскость на поверхности. У нивелира таких недостатков нет, поэтому он просто необходим тем, кто строит, ремонтирует, укладывает плитку и прокладывает коммуникации.

Это интересно! Недостаток нивелиров заключается в их высокой стоимости, только такие финансовые затраты очень быстро окупаются, например, высококачественным и быстрым выполнением ремонта или строительства дома.

Как работать с лазерным нивелиром

Проводить замеры нивелиром лазерного типа несложно. Но перед его применением необходимо изучить инструкцию. Она прилагается к каждому прибору производителем.

Как измерить расстояние

Расстояние

Большинство моделей нивелиров этого типа оснащается дальномерами. Это позволяет выстраивать плоскость и рассчитывать расстояние автоматически. Если дальномера нет, придется использовать рулетку.

Применение при обустройстве пола

Лазерный нивелир применяют при обустройстве лаг для пола. Достаточно запустить прибор. По периметру появится нулевой уровень.

Применение при работе со стенами

Лазерный уровень можно применять при контроле процесса укладки кирпичной стены, установки полки, осветительного прибора. Также его используют для выравнивания перил у лестниц. Перечень работ, при проведении которых будет полезен нивелир, широкий. Прибор позволяет точно определять положение предмета касательно плоскости.

Погрешность нивелиров лазерного типа

Лазерный инструмент высокоточный. Но лучше проверять его точность перед применением. Для этого существуют разные методы. Проще всего это сделать в маленькой комнате, которую можно измерить самостоятельно вручную. Это позволит соотнести оба результата и уточнить расчеты.

Проверка на погрешность

Лазерный уровень устанавливают по центру двух стен и включают. На стене отмечают точку расположения лазерного креста. Далее прибор поворачивают на 180 градусов. Делают пометку на стене. Потом нужно перенести нивелир к любой из стен и установить на дистанции 70 см. Сделать такие же отметки. Измерить расстояние между нанесенными точками. Вычесть одно расстояние из другого. Полученный результат сравнить с указанной точностью. Если данные не превышают точность, указанную в руководстве, значит лазерный прибор работает правильно.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Иллюстрация
Описание действия

Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.

Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.

А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора

Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Точность проекции: погрешность на 1 метр проекции луча / точки

Лазерный уровень, практически независимо от ценовой категории, которая, в свою очередь, регламентируется лишь дополнительными функциями, функциональными крепежными элементами и, конечно, же, брендом, имеет 1 мм погрешности на каждый метр проекции. Ситуацию можно улучшить по средствам применения специальных принимающих луч усилителей.

Лазерный нивелир, в отличие от вышеупомянутого, покажет значительно меньшую погрешность, а именно – ±0,2-0,3 мм/м. Сами же отклонения от условной точки могут быть, как выше, так и ниже. Более дорогие модели, особенно, если, речь идет об ротационных нивелирах, имеют отклонение не больше чем ±0,1 мм/м.

Применение лазерного уровня в строительстве

Область примененияОписание
Укладка напольных покрытийЛазерный уровень помогает создавать ровные поверхности для укладки напольных покрытий, таких как ламинат, плитка или паркет. Он отмечает точки на стене или полу, по которым следует выравнивание поверхности.
Установка стенных элементовПри установке стенных элементов, таких как окна, двери или полки, лазерный уровень позволяет строителям убедиться, что они расположены на одной высоте и горизонтально. Это позволяет избежать ошибок и сохранить эстетический вид конструкции.
Выравнивание полок и навесовЛазерные уровни позволяют строителям точно выравнивать полки, навесы и другие элементы интерьера. Они создают горизонтальные и вертикальные линии, по которым можно выровнять эти элементы с высокой точностью.
Установка электрооборудованияВо время установки электрооборудования, такого как розетки, выключатели или светильники, лазерный уровень помогает выровнять их и установить на оптимальной высоте. Это улучшает эстетику и удобство использования.
Строительство заборов и огражденийПри строительстве заборов и ограждений, лазерные уровни используются для создания ровных и прямых линий, что позволяет конструкции выглядеть профессионально и аккуратно.

В целом, лазерные уровни являются важным инструментом в строительстве, помогая улучшить точность и качество работ. Благодаря им строители могут быть уверены в правильном расположении элементов и создании ровных поверхностей, что в итоге приводит к улучшению внешнего вида и долговечности конструкций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

банные принадлежности

Отличие бани от сауны
