В чем отличие UTP кабеля от FTP: разница между экранированной и неэкранированной

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

FTP — обозначает изделия с фольгированным единым экраном;
F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Какие провода бывают — все разновидности кабелей и проводов

Что такое силовой электрический кабель и из чего он состоит?

Как самостоятельно обжать витую пару для подключения к интернету: пошаговая инструкция

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

Что такое коаксиальный кабель, основные характеристики и где используется

Как подключить и настроить интернет на телевизоре?

Кабель FTP

И снова обратимся к аббревиатурам: FTP – это Foiled Twisted Pair, где значение двух последних слов осталось тем же, а Foiled можно интерпретировать как «фольгированный». Кабель этот представляет собой усовершенствованную версию витой пары, содержащую слой экранирующего покрытия. Материалом изготовления покрытия является фольга, хорошо защищающая витую пару внутри от сторонних помех и искажений.

Производители продвигают FTP на рынок как более защищённый вид кабеля, позволяющий при любых условиях добиться максимально чёткого сигнала, однако эти качества работают далеко не всегда, и чуть ниже мы разберём почему.

Разумеется, наличие дополнительного слоя под обмоткой влияет на эксплуатационные показатели кабеля. FTP не слишком гибок и по себестоимости обходится в производстве дороже, а это значит, что и до конечного потребителя он доходит с более солидным ценником.

Чем отличается кабель utp от ftp

При создании промышленной или домашней сети всегда используется витая пара. Но выбор между UTP и FTP зависит от технических характеристик необходимой цепи, поэтому кабеля не могут считаться взаимозаменяемыми, если эксплуатационные условия разительно отличаются.

Основные различия

Разница UTP и FTP заключается не только в сфере применения. UTP (unshielded twisted pair, неэкранированная витая пара) и FTP (foiled twisted pair, фольгированная витая пара)отличаются типом экранирования.

Разница кабеля UTP и FTP заключается в степени блокировки блокировки воздействий извне. Второй вариант часто называют фольгированной комплектующей, а кабеля, в которых экранируется каждая пара — экранированной. Теоретически при грамотном заземлении компьютера в домашней сети считается, что именно такая лучше защищена.

За исключением дренажного проводника, конструктивно они не отличаются и состоят из таких элементов:

Защитная оболочка.
Фольга или алюмополимерная пленка.

Из-за дренажного слоя диаметр обычно увеличивается, а сама деталь становится не такой гибкой, следовательно, при построении нелинейных систем могут возникнуть проблемы. Её диаметр зависит от толщины проводника. Внутренние помехи, которые вызывают непосредственно кабеля, успешно глушатся скручиванием, из-за которого комплектующую и называют витой. От шага скрутки зависит электромагнитная восприимчивость, поэтому он должен быть стабильным одинаковым по всей длине.

Поскольку FTP восприимчив к низкочастотному EMI-шуму, его не рекомендуется использовать на производствах и заводах с применением такого типа экранирования. Помимо этого, у такого типа отмечены низкие показатели затухания сигнала. У UTP он меньше, что сильно сказывается при формировании длинных линий, например, телефонных.

При выборе необходимо знать, чем отличается кабель UTP от FTP:

экранированный элемент имеет специальный экран в виде фольги, благодаря чему снижается его восприимчивость к помехам;
помимо покрытия, для эксплуатации такого вида пары необходимо правильное заземление;
комплектующая неэкранированного типа не располагает специальным дренажным проводником;
деталь категории FTP может быть большей в диаметре и жесткой, она используется преимущественно для квартиры;
несмотря на то, что FTP обязательно фольгируют, он остается восприимчив к шуму с низкими частотами.

Применение двух разных деталей может сильно отличается в зависимости от страны. В европейских странах предпочитают использовать UTP, на их основе создается большинство компьютерных линий. Фрацузы используют преимущественно FTP, в то время как в Германии вообще не применяются неэкранированные кабеля. Немцы обязательно создают для каждой пары индивидуальную защиту и экранируют всю цепь одним общим щитом.

Какой вариант лучше

Поскольку выбирать пару необходимо с расчетом на технические требования системы, которая формируется из него, именно этот момент играет решающую роль. Важные моменты, которые следует учесть:

при установке принимается во внимание возможность дополнительного экранирования и заземления с помощью вспомогательных технических решений (например, собственный контур заземления, что является обязательным требованием для серверов);
наличие силового электрооборудования на производстве мешает установке экранированной системы, для такой сети требуется надежный экран от низкочастотных помех;
прокладка кабелей для связи невозможна в сильном отдалении от силовых трасс, но сами комплектующие испускают наводки, что тоже учитывается при формировании сети;
помехи возможны от электродвигателей, индукционных элементов, коммутационных аппаратов;
важным момент является материал оболочки и возможность подключения дополнительных экранов по всей длине линии связи (её протяженность сильно влияет на качество сигнала);
при прокладке линии на открытых уличных участках необходима защита от прямых солнечных лучей — устанавливается полиэтиленовая оболочка, защищающая от солнца, температурных перепадов, осадков.

Выводы

Не существует единого мнения по поводу использования витой пары, но при наличии качественного оборудования и возможности дополнительной защиты системы, кабеля могут считаться взаимозаменяемыми в одинаковых условиях эксплуатации. При установке сети определенного типа всегда производятся расчеты, исходя из технических характеристик комплектующих, поэтому проект может изменяться в процессе разработки.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

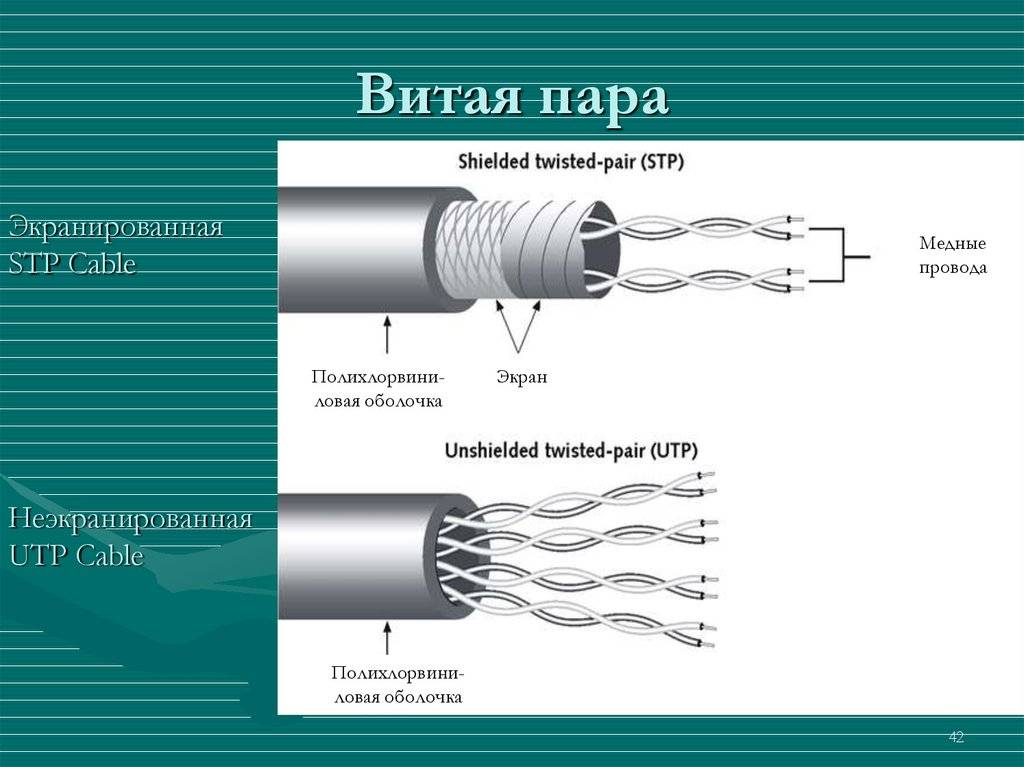

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
FTP – кабель, у которого на все пары жил общий экран (F/UTP);
S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
STP – наличие экрана у каждой пары (U/FTP);
F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

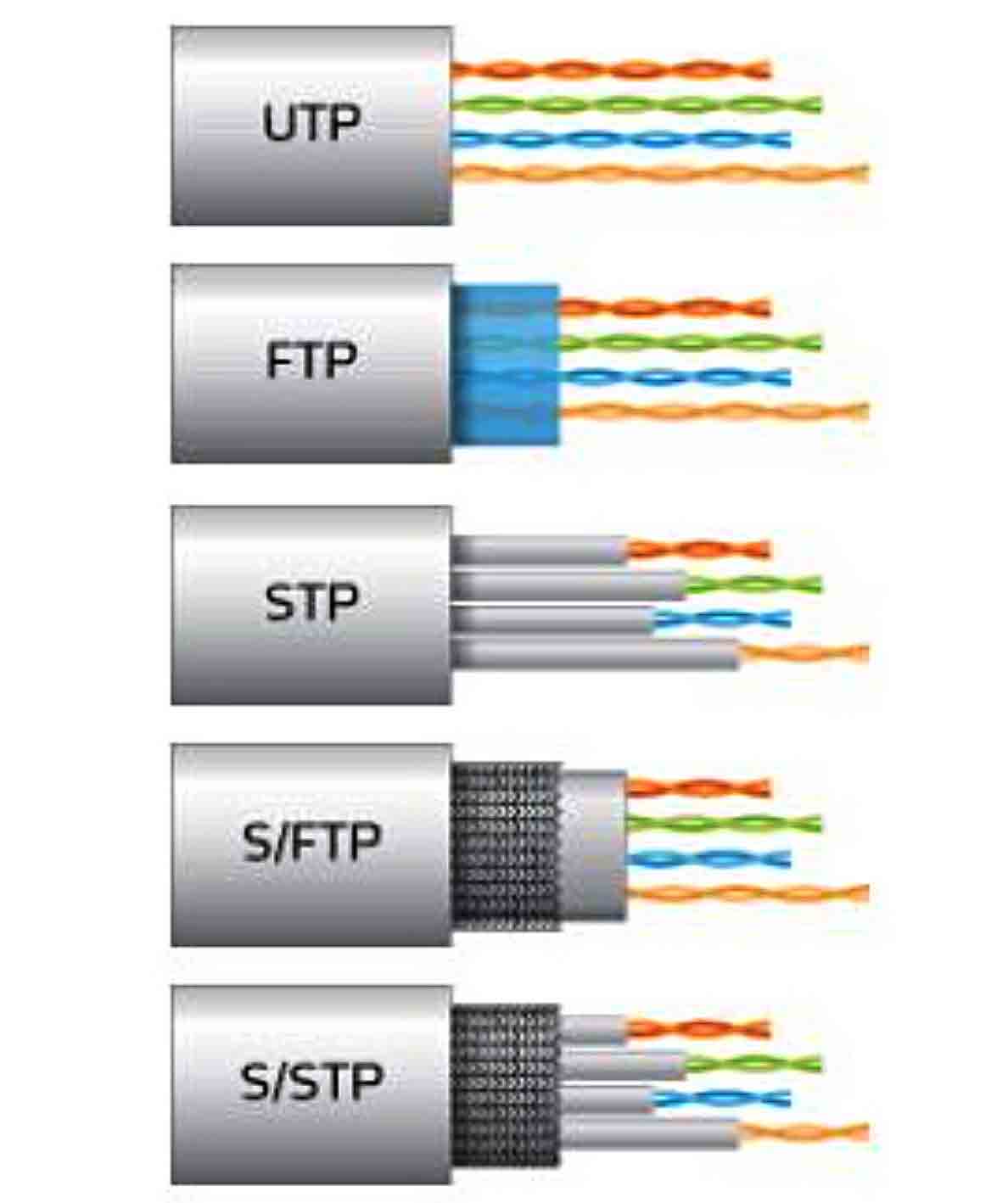

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Типы Ethernet — разница между Cat5e, Cat 6 и Cat7

Многие сетевые установщики и системные интеграторы знакомы с типами Ethernet: кабели Cat5e и Cat6 с разъёмами RJ45. Но термин «Ethernet», изобретённый Робертом Меткалфом, охватывает целый ряд витых пар и оптоволоконных кабелей, которые постоянно модернизируются и стандартизируются Институтом инженеров по электротехнике и электронике, известным как IEEE. Каждая новая итерация Ethernet или категории поддерживает всё более высокие скорости полосы пропускания и улучшает шумоподавление.

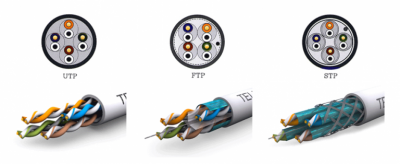

Поперечные сечения различных типов категорий Ethernet показывают различный внутренний физический состав. Это руководство поможет вам узнать больше о тонких различиях между каждым поколением кабелей Ethernet на основе витой пары.

Основные конструкционные отличия

Наличие / отсутствие экранирующего покрытия

UTP / Unshielded Twisted Pair – витая пара, которая не имеет экранирующего покрытия. Отсутствует, как общее, так и отдельное защитное покрытие каждой пары.

FTP / foiled twisted pair – витая пара, которая имеет общее экранирующее покрытие из фольги. Защита каждой пары не предусмотрена. Стоит отметить, что экран, сам по себе, увеличивает толщину кабеля. Помимо этого, увеличение толщины влечет за собой снижение гибкости.

FTP кабель еще принято называть фольговым, что, по сути, правильно, так как имеет он лишь один слой фольги. Экранирующим кабелем считается тот, который помимо основной фольговой защиты, имеет фольгу на каждой витой паре. В теории, FTP меньше подвержен воздействию внешних помех, генерируемых другими кабелями и электрическими приборами. Теоретическое рассуждение может иметь место только при условии правильного заземления конечной точки подключения, например, компьютера. Если на этапе построения домашней компьютерной сети гибкость кабеля не в приоритете, то лучше всего немного переплатить и обзавестись FTP кабелем, так как количество источников, генерирующих помехи, довольно велико.

С точки зрения конструкции, FTP полностью идентичен UTP, за исключением внутренней алюмополимерной пленки и дренажного направляющего проводника. Последний располагается непосредственно под пленкой. UTP, в свою очередь, не требует включения в его структуру проводника.

Как уже было сказано выше, UTP кабель не имеет собственного защитного экрана, что также не является критичным. При аналогичных эксплуатационных условиях разницы в стабильности сети может и не быть. Как быть с помехами, которые генерирует сам кабель? Все очень просто! Последовательность скручиваний внутренних кабелей идеально справляется с этой задачей

Чем выше точность и последовательность таких скручиваний, тем выше степень гашения самогенерируемых помех.
Важно знать! Рассматриваемые первыми FTP кабеля с дополнительным покрытием восприимчивы к низкочастотному EMI-шуму. Последний может быть спровоцирован мощными электродвигателями или генераторами

Таким образом, использование FTP кабелей на промышленном производстве не является возможным.

Исходя из вышеперечисленного, можно сформировать собственное мнение относительно того, какой кабель лучше использовать. Конечно, же, цена, при условии закупки внушительного количества метров кабеля играет решающую роль. Помимо всего этого, стоит упомянуть то, что каждый из них имеет гарантийный период, который позволит протестировать стабильность работы создаваемой сети именно в тех условиях, которые необходимы.

Используя FTP кабель дома можно не бояться помех и неожиданных затуханий сигнала, даже при условии одновременной работы всего, что имеется дома. Единственным недостатком таковых, окажется их толщина и минимальная гибкость. Запрятать этот кабель за плинтус довольно сложно.

Выполнить технологический поворот можно только при условии использования специальных крепежных элементов. Внешняя пластиковая защита может потрескаться, если кабель загнуть или связать. Из этого следует, что эксплуатация, а точнее построение сети на витой паре FTP требует больше внимания и времени, что является недостатком при обустройстве в промышленных масштабах.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

FTP или UTP: какой кабель выбрать для вашей сети?

В современных сетях одним из основных вопросов является выбор кабеля

Два наиболее популярных типа кабелей — FTP (экранированный плетеный кабель) и UTP (нескрученная пара), оба предназначены для передачи данных в компьютерной сети, но обладают отличиями, которые важно учитывать при выборе

FTP (экранированный плетеный кабель)

FTP кабель состоит из витых пар, каждая из которых заключена в металлический экран, обеспечивающий защиту от внешних электромагнитных помех. Этот кабель обеспечивает лучшую защиту от перекрестных помех и электромагнитных полей. Он предназначен для работы в условиях, когда существует высокая вероятность появления внешних помех, включая электрические наводки и радиочастотные помехи.

Преимущества FTP кабеля:

Лучшая защита от внешних помех.
Повышенная надежность передачи данных.
Используется в условиях, где высока вероятность появления помех.

Недостатки FTP кабеля:

Более сложная установка и подключение.
Высокая стоимость по сравнению с UTP кабелем.

UTP (нескрученная пара)

UTP кабель состоит из витых пар, которые не экранированы. Он наиболее распространен и широко используется для передачи данных во многих типах сетей, включая домашние и офисные сети. UTP кабель обеспечивает надежную передачу данных и прост в установке и использовании.

Преимущества UTP кабеля:

Простота установки и использования.
Наиболее распространен и доступен.
Подходит для большинства типов сетей.

Недостатки UTP кабеля:

Меньшая защита от внешних помех по сравнению с FTP кабелем.
Может быть более подвержен помехам в условиях с большим количеством электромагнитных полей.

Таким образом, выбор между FTP и UTP кабелем зависит от конкретных потребностей и условий вашей сети. Если в вашей сети наблюдается высокий уровень помех и требуется повышенная защита, то FTP кабель может быть предпочтительным вариантом. Если требуется простота установки и использования, а помехи связанные с электромагнитными полями ожидаются в небольшом объеме, то UTP кабель может быть идеальным выбором.

Особенности FTP кабеля

Экран изготавливают из фольги, материалом для которой служит алюминий или медь. Экранирующая оболочка повышает степень защиты канала от внешних помех. Это необходимо в случаях укладки линии вблизи электроприборов, бытовой техники и других видов оборудования. Общая фольгированная оболочка без изоляции каждой пары проводников отдельно обозначается как F/UTP.

FTP – это аббревиатура, в которой “F” означает “Foiled” или фольгированный, а “TP” – это “Twisted Pair”, что переводится как “витая пара”. Это усовершенствованная конструкция линии передачи, популярная в быту и профессиональной деятельности. Незащищенная витая пара, или UTP, не комплектуется дренажным проводником. Это специальный канал для снятия помех, который также является страхующим средством экранирования на случай разрыва основного контура. Чтобы обеспечить надежную защиту от влияния внешних электромагнитных полей, необходимо грамотно выполнить заземление, иначе экран не сможет выполнять возложенные на него функции. Дренажный проводник изготавливают из мягкой луженой меди.

	FTP OUTDOOR	FTP INDOOR	FTP CU STEEL ROPE
Категория	Кабели	Кабели	Кабели
Производитель	Skynet	Skynet	Skynet
Цена	17 руб.	17 руб.	25 руб.
Экранирование	FTP	FTP	FTP
Вид прокладки	Наружная	Внутренняя	Наружная

Еще одна проблема экранированных кабелей – уязвимость к низкочастотным шумам, что делает невозможной передачу сигнала вблизи мощных электродвигателей и индукционных элементов.

Фольга не обладает стойкостью к химическому и физическому воздействию. Выбирая кабель, нужно учитывать условия эксплуатации – это продлит срок службы изделия и повысит ее надежность.

Производители предлагают свои решения, выпуская продукцию для внешней или внутренней прокладки. При большой протяженности уличной линии целостность защитной оболочки, фольги или проводников может быть нарушена под воздействием собственного веса, порывов ветра или образованием наледи.

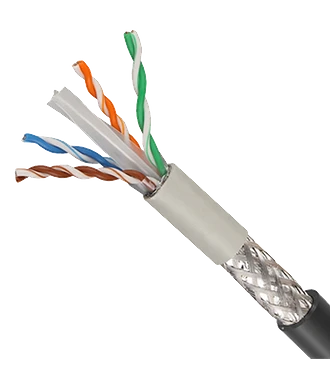

В кабеле FTP OUTDOOR 4X2X0,50 CU STEEL ROPE эта проблема решена использованием стального троса с диаметром 1,5 мм.

Кабель Skynet FTP OUTDOOR 4X2X0,50 CU STEEL ROPE
