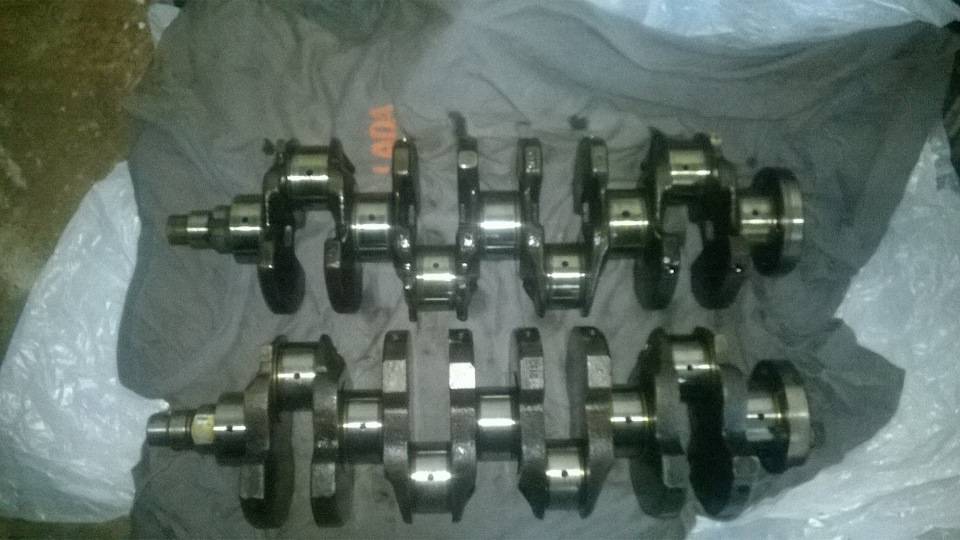

Разница между коленвалами Д240 и Д245

Двигатели МТЗ: Д-260, Д-245, Д-240

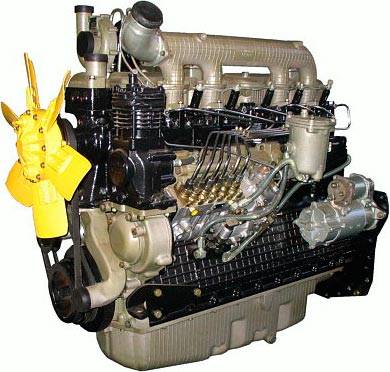

Двигатель Д 260

Дизельные двигатели Д-260 и их модификации являются 4-х тактными, поршневыми, шестицилиндровыми двигателями внутреннего сгорания, с однорядным, вертикальным расположением цилиндров, оборудованными системой непосредственного впрыска топлива и возгоранием топливной смеси от сжатия.

Двигатель Д 260 и их модификации применяются как силовые агрегаты энергонасыщенных колесных тракторов и дорожно-строительной техники.

Технические характеристики Д-260

Наименование параметра	Д- 260
Тип	четырехтактный с турбонаддувом
Число и расположение цилиндров	6, рядное, вертикальное
Рабочий объем, л.	7,12
Диаметр цилиндра и ход поршня, мм.	110/125
Степень сжатия	15
Удельный расход топлива, г/кВт•ч (г/л.с.•ч):	220 (162)
Мощность, кВт (л.с.):	114 (155)
Частота вращения, об/мин:	2100
Максимальный крутящий момент, Н•м (кг•м):	622 (63,5)
Частота вращения при максимальном крутящем моменте, об/мин:	1400
Масса, кг:	700

Заводская комплектация

Наименование параметра	Д-260
Стартер:	3002.3708 (24В)
Генератор:	Генератор:Г9945.3701-1 (28В)
ЭФУ:	есть
Турбокомпрессор:	ТКР 7-00.01 (БЗА г. Борисов)
Пневмокомпрессор:	Есть
Насос шестеренный:	НШ-14
Насос топливный:	PP6M10P1f-3491 (“Моторпал” Чехия)
Насос водяной:	260-1307116-А
Насос масляный:	260-1011020
Муфта сцепления:	есть
Картер маховика:	нет

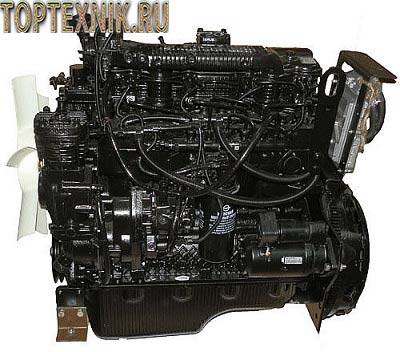

Двигатель Д245

Дизель Д245 представляет собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположение цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Применяется турбонаддув.

Положительные качества дизельных двигателей в целом, вне всякого сомнения, известны всем автомобилистам. Главный фактор это, конечно, высокая экономичность дизеля по сравнению со своим бензиновым собратом.

Уменьшенный расход топлива и его более низкая стоимость делают автомобили, оснащенные двигателями ММЗ Д-245, палочкой выручалочкой не только для представителей малого и среднего бизнеса, но и для крупных строительных и сельскохозяйственных компаний. Ведь чем больше вместимость эксплуатируемой техники, тем выше конечная экономия. Кроме того никто не сможет оспаривать еще одно положительное качество дизельного топлива – его способность выступать в качестве естественной смазки двигателя.

Технические характеристики двигателя Д-245

Наименование параметра	Д-245: рядный 4-х цилиндровый дизельный двигатель с непосредственным впрыском топлива, отвечающий экологическим нормам “Евро 2”
Диаметр цилиндра, мм	110
Ход поршня, мм	125
Рабочий объем цилиндров, л	4,75
Число и расположение цилиндров	4L
Тип системы газообмена	ТW
Номинальная мощность, кВт (л.с.)	90 (122.4) – от 116 лс. до 136 лс.
Номинальная частота вращения, об/мин	2400
Максимальный крутящий момент, Н м(кгс м)	422 (43.1)
Частота вращения при максимальном крутящем моменте, об/мин	1500
Удельный расход топлива, г/кВт ч (г/л.с.ч)	210 (154)
Масса, кг	600-640

Заводская комплектация двигателя Д-245

Наименование параметра	Д-245
Стартер:	74.3708 (12 В)
Генератор:	Г9645.3701-01 (14 В)
Турбокомпрессор:	ТКР 6-00.02 (БЗА г. Борисов)
Пневмокомпрессор:	А29.05.000-А-06-БЗА
Насос шестеренный:	НШ 10Ж-3-04л
Насос топливный:	PP4V101f-3486 Moterpal (РААЗ г. Ярославль)
Насос водяной:	240-1307010-А1
Насос масляный:	245-1403010
Муфта сцепления:	имеется 1 диск
Картер сцепления:	есть

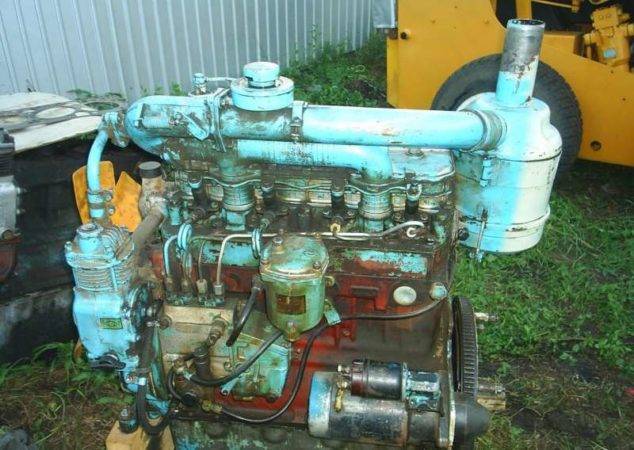

Двигатель Д-240

На трактор МТЗ-82 устанавливается четырехцилиндровый четырехтактный дизельный двигатель Д-240 с электростартером (Д-240Л с пускачем). Мощность двигателя составляет 59 кВт или 80 л.с.

Технические характеристики Д-240

Наименование параметра	Д-240. Дизельный четырехтактный с водяным охлаждением
Модель	Д-240 с электростартером
	Д-240Л с пусковым двигателем
Мощность, кВт (л.с.)	59(80)
Частота вращения, об/мин.	2200
Количество цилиндров	4
Диаметр цилиндра	110
Ход поршня, мм	125
Степень сжатия	16
Объем Д-240, л	4,75
Порядок работы цилиндров	1-3-4-2
Расход топлива, г/кВТ*ч (г/элс*ч)	238(185)
Топливный насос	Четырехплунжерный с подкачивающим насосом
Вес двигателя, кг	Д-240 – 430
	Д-240Л – 390

Технические характеристики двигателя

Прежде чем изучить коленвал Д 245, турбокомпрессор, другие комплектующие, необходимо более подробно рассмотреть технические характеристики. Стоит отметить, что они полностью идентичны для всех модификаций. Среди них основными являются следующие параметры:

• количество ГБЦ-цилиндров — 4шт;
• объем силового агрегата — 4,75л;
• диаметр цилиндра — 1,1см;
• вид газообменной системы — TW;
• мощность двигателя — 122,4л.с.;
• тип потребляемого топлива — дизель;
• вес изделия — 600-640кг.

Двигатель получил широкое распространение, применяется во многих моделях коммерческих грузовиков, спецтехники различных типов, прочих устройствах.

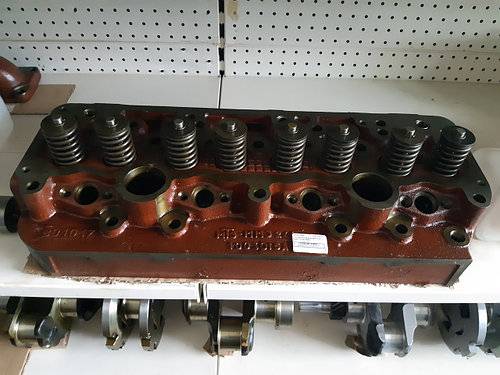

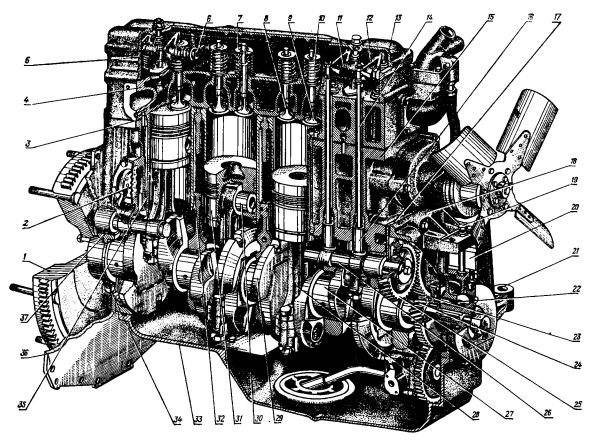

Головка цилиндров

Головка цилиндров Д-240 – это чугунная отливка, во внутренних полостях которой есть впускные и выпускные каналы, закрываемые клапанами. Для обеспечения отвода тепла головка цилиндров снабжена внутренними полостями, с циркулирующей в них охлаждающей жидкостью. Головка цилиндров устанавливается на блок цилиндров и крепится при помощи 16-ти шпилек.

На головке цилиндров сверху установлены стойки, ось коромысел с коромыслами, крышка головки, впускной коллектор и колпак крышки, закрывающий клапанный механизм. Со стороны топливного насоса в головке установлено 4 форсунки, а со стороны генератора к головке прикреплён выпускной коллектор. Для уплотнения разъёма между головкой и блоком цилиндров предназначена прокладка из армированного перфорированным стальным листом асбестового или безасбестового полотна. Отверстия для гильз цилиндров и масляного канала окантованы стальными обечайками.

1.4 Краткая характеристика деталей ГРМ

• Блок цилиндров;
• Установка головки цилиндров и впускного тракта;
• Установка трубы сапуна;
• Установка муфты сцепления;
• Привод топливного насоса;
• Установка турбокомпрессора;
• Установка масляного картера;
• Установка топливной аппаратуры;
• Маслопроводы турбокомпрессора;
• Корпус термостата;
• Установка водяного насоса;
• Установка вентилятора;
• Установка масляного насоса;
• Установка компрессора;
• Установка генератора;
• Установка свечи накаливания;
• Установка стартера;
• Установка передней опоры;
• Установка насоса шестеренного;
• Установка картера маховика;
• Установка картера муфты сцепления с КПП;
• Комплект запасных частей и принадлежностей.

• распределительного вала;
• толкателей;
• клапанов;
• коромысла;
• штанги;
• привода.

выполнено в виде рычага с двумя плечами

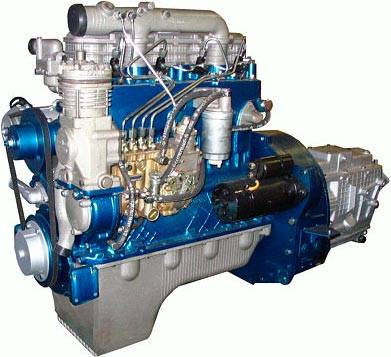

Технические характеристики мотора Д-245

База и модификации агрегата, это устройства, работающие за счет зажигания рабочей смеси посредством сжатия. Мотор выполняет четыре такта, оборудован четырьмя камерами с вытеснителями. Введение рабочей смеси происходит непосредственно в камеру.

Главные комплектующие двигателя: остов, головку камер вытеснителя, вытеснители, шатунные механизмы, коленчатый вал с маховиком. Показатели достигаются благодаря применению турбинного наддува с охлаждением вводимых воздушных масс. Турбинный компрессор, способный регулировать напор воздуха, поднимает значение импульса на пониженных оборотах, увеличивая приёмистость.

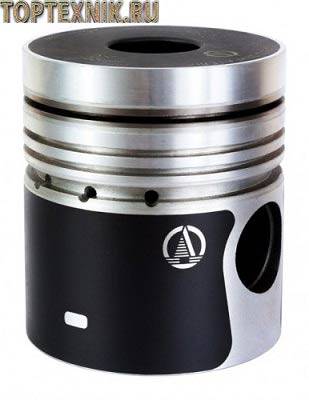

Поршень:

Технические характеристики двигателя Д-245:

Показатель:	Значение:
Сборка налажена	Завод моторов в Минске
Выпускается с момента	84-наши дни
Сырьё остова мотора	чугун
Питание мотора	Дизель, впрыск
Число и расположение камер	Четыре, ряд
Порядок работы камер	«один – три – четыре — два»
Перепускных вентилей на камеру, (шт.)	2
Сечение камеры, (мм.)	110
Перемещение вытеснителя мотора, (мм.)	125
Компрессия мотора	15,1; 17,0
Суммарный объём камер мотора, (л.)	4,75
Мощь мотора, (лошадей/мин-1)	75-170/1800-2400
Импульс мотора, (Нм.)	344-650/1400-2100
Соответствие стандарту мотора, (Евро.)	«ноль — пять»
Вес базового мотора, (кг.)	450
Утрата смазки мотором, (% к топливу)	1,3 (Евро «0»); 1,2 (…«4»); 0,4 (…«2»); 0,3 (…«3»); 0,2 (…«5»)
Система смазки двигателя Д 245	Напор + брызги + пар
Масляная марка	5(15)W-40
Масла в моторе, (л.)	12
Период смены масла в моторе, (км.)	250000
Габариты мотора ДхШхВ, (мм.)	965х676х968
Ресурс двигателя, (км.)	300000

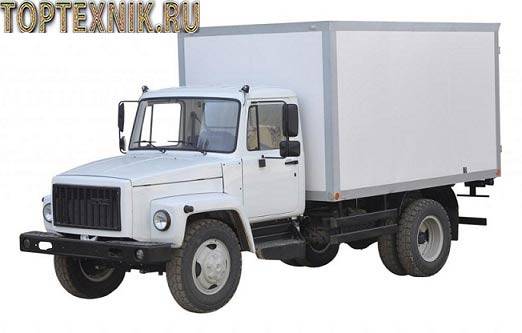

ГАЗ-3309:

Первая выпущенная модификация силовой установки Д-245 соответствовала стандарту экологии Евро-0. В дальнейшем, после ужесточения требований, мотор неоднократно дорабатывали, что бы подогнать под меняющиеся стандарты.

Соответствие стандарту	Начало выпуска, год
Евро 0	1984
Евро 1	1998
Евро 2	2005
Двигатель Д 245 Евро 3	2008
Евро 4	2011
Евро 5	2016

Что бы различать установки между собой, двигатель Д-245, соответствующий стандартам «Евро 2 » и «Евро 3» в маркировке имел соответствующие обозначения «Е2» и «Е3». Моторы применялись на автомобилях модификации «Валдай»: ГАЗ-33104 (1,2,3) и др.

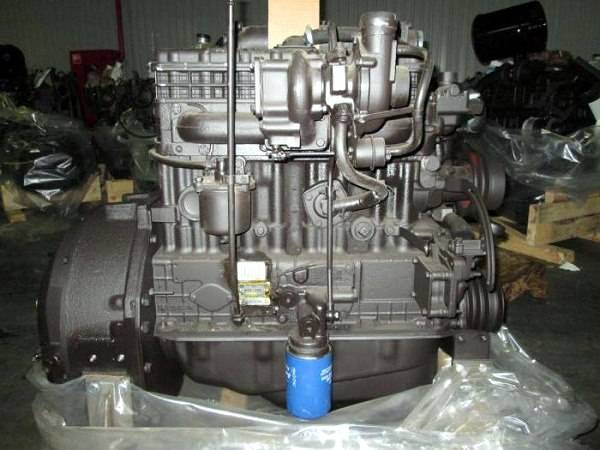

Мотор Д-2457Е3 (ГАЗ-33104):

Модификации двигателя «Д-245»

В официальном каталоге – прайс-листе Минского моторного завода значатся следующие серийные  двигателя «Д-245», которые производятся в настоящее время для комплектования как выпускаемых, так и снятых с производства тракторов, грузовиков, автобусов:

• «Д-245.5-664» (ТУ 23.1.365-84, модель «Д-245.7Е2»);
• «Д-245.7-363» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
• «Д-245.7-364» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
• «Д-245.7Е2-254» (ТУ BY 101326441.126-2005, модель «Д-245.7Е2»);
• «Д-245.7Е3-1049» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1062» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1137» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
• «Д-245.7Е3-1138» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»).

Система охлаждения

Охлаждение дизеля – жидкостное, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Температура охлаждающей жидкости в системе контролируется по дистанционному термометру, датчик которого стоит в головке цилиндров.

Для ускорения прогрева мотора после запуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха предназначен термостат с твёрдым наполнителем.

Водяной насос, вентилятор и генератор приводятся во вращение от шкива коленвала дизеля. при помощи клинового ремня. Система охлаждения дизелей с запуском от пускового двигателя соединена с системой охлаждения пускового мотора. Рубашка охлаждения цилиндра пускового двигателя сообщается с рубашкой охлаждения головки цилиндров дизеля, а рубашка охлаждения головки цилиндра пускового двигателя – с корпусом термостата дизеля.

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Поршневые группы к двигателям Д-245, Д-260 Евро, Д-65, Д-240. (НАБОР ПРОКЛАДОК В ПОДАРОК)

При капремонтах грузовиков «ГАЗ 66», «ЗиЛ 130», «МАЗ Зубренок», автобусов «ПАЗ», сельскохозяйственных и трелевочных тракторов поршневая Д 245 относится к востребованным ремкомплектам. То же можно сказать о проверенных дизельных двигателях Д-240, Д-260, которые установлены на тракторы «МТЗ-80», «МТЗ 1523», погрузчики «Амкодор», комбайны «Полесье».

Ремонтируя грузовую, строительную, сельскохозяйственную технику, авторемонтные предприятия используют как отдельные кольца, гильзы цилиндров, так и полные ремкомплекты. Без проблем купить поршневую Д 245, Д 260 или отдельные детали для ремонта грузовиков и тракторов вы сможете в торговой .

Причины замены ЦПГ, проблемы с запасными частями

Основной причиной ремонтов цилиндро-поршневой группы становится естественный износ металлических деталей, нагрузки от трения, нагрева. Дополнительными предпосылками для поломок признаны экстремальная (круглосуточная) эксплуатация, пренебрежение техобслуживанием и профилактикой.

По статистике в Украине наиболее востребована поршневая группа Д 245, цена которой в магазине «Мотор-Дизель» составляет от 720 до 1100 гривень. Четырехцилиндровый дизель Д-245 Минского моторного завода и его модификации устанавливались на десятки моделей грузовиков («ГАЗ», «МАЗ», «ЗиЛ»), тракторную технику, фронтальные погрузчики, экскаваторы.

Труднее купить поршневую Д 65, пригодную для переборки дизелей трактора «ЮМЗ 6», который выпускался до 2001 года. Для дизеля днепропетровского производства дефицитны многие детали. В розничной продаже можно найти только пальцы и стопорные кольца. Этих запчастей недостаточно для полной переборки цилиндро-поршневой группы. Автомеханикам приходится подгонять детали от других дизелей.

В производстве ремкомплектов поршневая группа Д 65 освоена только Камским моторным ). Признаками износа становятся:

• увеличение расхода моторного масла;
• падение динамики набора мощности (неустойчивые обороты);
• металлические стуки;
• сизые, белые выхлопные дымы.

Ремонтные работы с ДВС проводятся комплектными заменами запчастей. Ремонтный комплект поршневой Д 245, как и ремкомплекты для других моторов состоит из:

1. Сменной гильзы блока цилиндров;
2. Поршня;
3. Пальца поршня;
4. Колец (включая уплотнительные и стопорные).

При диагностике ЦПГ проводится визуальный осмотр зеркала цилиндров, обмеры геометрических параметров, опрессовка, измерения компрессии ДВС. Величину износов замеряют индикаторным нутромером.

Конструктивно поршневая Д 65 подобна ЦПГ Д-60, Д-240. Основные различия касаются геометрических размеров комплектующих, количества установочных канавок, толщины колец. При капремонтах обязательна полная разборка ДВС. Кроме замен вкладышей, гильз применяется хонингование рабочих поверхностей, расточка блока, горячая посадка пальцев (с нагревом шатунов).

При капремонте поршневая группа Д 240, цена которой варьируется от 460 до 850 грн., обойдется гораздо дешевле, чем покупка восстановленного двигателя

Выбирая производителя ремкомплекта, авторемонтные предприятия обращают внимание не только на стоимость. Не менее важна репутация производителя, подтвержденная многолетним выпуском качественных изделий

Для украинских авторемонтников поршневая Д 240 доступна в изделиях производственных объединений «МТ Конотоп», «Мотордеталь-Кострома», Камского моторного завода, ставропольского бренда «Стапри». Заслуженный авторитет этих производителей поддерживается минимальным количеством брака.

Технологии изготовления запасных частей

Примером технологий изготовления может служить поршневая группа Д 260, установленная на ДВС с экологическими стандартами «Евро 2». Гильзовые отливки изготавливаются центробежным методом из износостойкого синтетического чугуна, фосфатируются для повышения антикоррозийных свойств. Для заготовок поршней используется алюминиевый сплав. Заготовка фрезеруется, термически обрабатывается для повышения твердости.

Поршневая Д 260, которая производится на заводе КМЗ отличается увеличенным (в полтора – два раза) ресурсом гильзы. Для поршней разработан новый сплав, содержащий присадки никеля, меди, тугоплавкого молибдена.

• широкий ассортимент запчастей;
• простую процедуру заказа;
• складское наличие предлагаемой продукции;
• выбор различных форм оплаты;
• быструю доставку во все регионы Украины.

В каталоге широко представлена поршневая группа Д 245, но ассортимент позволяет дистанционно найти запасные части для капремонта всех дизельных ДВС.

Коленвал МТЗ-80/82: Устройство, неисправности, ремонт коленчатого вала двигателя Д-240

Конструктивные особенности коленчатого вала. Информация по ремонту и эксплуатации коленвала.

Отечественный трактор – надёжное и производительное транспортное средство, используемое для решения максимально широкого спектра задач и способное работать в наиболее сложных климатических условиях. Двигатель трактора состоит из целого ряда узлов и деталей, слаженная работа которых обеспечивает необходимый результат и позволяет решать все поставленные задачи. Особо стоит выделить коленвал МТЗ – механизм, преобразующий колебания, идущие от поршня при его работе во вращательные движения самого вала.

Блок цилиндров

Это основная корпусная деталь дизеля – жёсткая чугунная отливка.  В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки. Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.

Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.

Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.

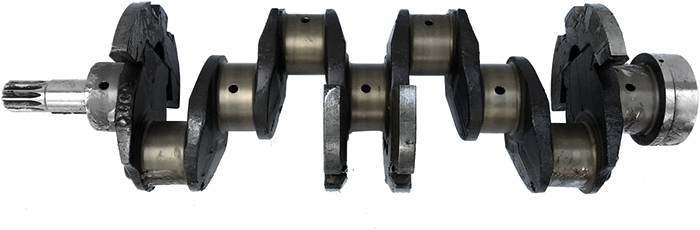

Технические особенности коленвала Д240

Характеризует коленвал любой марки, его усталостная прочность и износостойкость. В состав механизма входят основные элементы, которые в тесной связке принимают и передают усилия, чтобы привести в действие детали двигателя.

В состав стального, полноопорного коленвала Д240 вошли коренные (5 шт.) и шатунные (4 шт.) шейки, с закаленными током рабочими поверхностями. В полостях шатунных шеек происходит центробежная очистка масла. Эти части закрываются заглушками с резьбой. Они должны соответствовать двигателю по группе, тогда не нарушится балансировка. Определить принадлежность можно по выбитым номерам на торцах.

Кроме этого механизм собран из деталей:

1. Упорных колец.
2. Нижнего и верхнего вкладыша.
3. Маховика.
4. Маслоотражателя.
5. Установочного штифта.
6. Зубчатого венца.
7. Противовесов.
8. Метизов.
9. Клапанов.
10. Шкива.
11. Пробки.
12. Масляной трубки.

Большая частота вращения вала влияет на рост центробежных сил. Предотвращают негативные явления снижением нагрузок на подшипники, с помощью съемных противовесов, закрепленных на шейках. В двигателе обнаруживают разные неисправности, когда снимают его из-за стуков в подшипниках на капитальный или текущий ремонт:

• Трещины на цилиндрах.
• Выход из строя поршней.
• Износ гильз или шатунных вкладышей.

На коленчатом вале прежде всего определяют, в каком состоянии находятся его шейки с шатунными подшипниками. В шатунных шейках разные ремонтные размеры. Если обнаруживается их превышение по нормативам, детали подвергаются перешлифовке. При соответствии с допустимыми размерами, снимают для исследования цилиндры с поршнями. Чтобы заменить вкладыши в шатунных подшипниках нужно замерить отверстие под шатун. При этом крышка должна быть затянута, а диаметральный зазор не превышал 0.12 мм.

Когда коленвал отправляется к заказчику, производитель обязан проверить качество сборки, чтобы в механизме отсутствовали:

• Биения.
• Микротрещины.
• Шейки коленвала соответствовали нормативным размерам.

При интенсивной эксплуатации двигателя на него воздействуют высокие нагрузки. Движение и вращение частей заставляют вал крутиться, изгибаться, отчего его поверхности изнашиваются. Металл накапливает разные дефекты, которые механики определяют измерительными инструментами, затем исправляют.

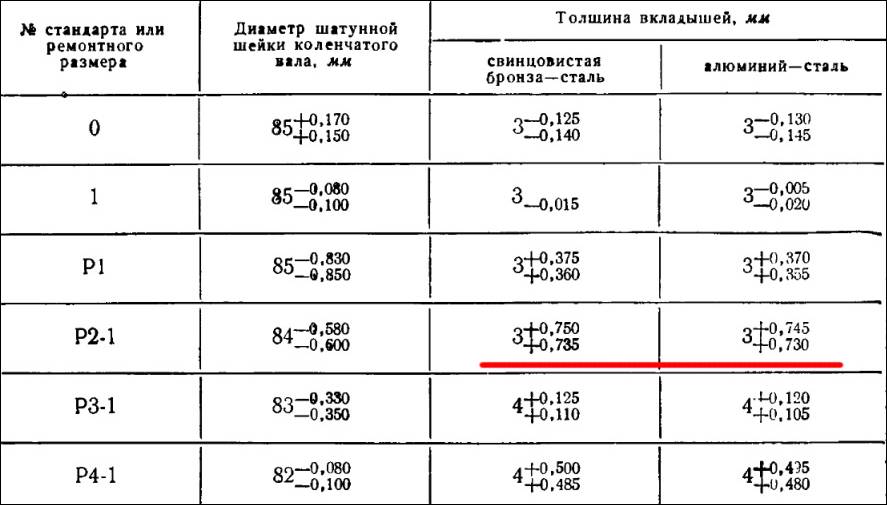

Как узнать размеры коленвалов

Существуют специальные таблицы, где можно узнать размеры коленвалов для конкретной модели автомобиля или техники. Такие таблицы есть для всех видов транспортных и технических средств, на которых установлен двигатель внутреннего сгорания. Размеры вкладышей, имеющихся в продаже, соответствуют этим размерам.

Например, для Opel Kadett 1,3S стандартные размеры коренных шеек составляют 54,972–54,985 мм, при шлифовке на глубину 0,25 мм – 54,722 – 54,735 мм, при шлифовке на 0,5 мм – 54,472 — 54,485. Размеры шатунных шеек, соответственно, составляют 42,971 — 42,987 в стандартном (нулевом) варианте, 42,721 — 42,737 при шлифовке на 0,25 мм и 42,471 — 42,787 при глубине обработки 0,5 мм. Для автомобиля ВАЗ-2108 стандартный диаметр составит уже 50,779–50,819 мм, а ремонтных размеров предусмотрено четыре: 50,549–50,569, 50,229–50,319, 50,049–50,069 и 49,799–49,819.

Как правило, при первом ремонте шейку шлифуют на глубину около 0,25 мм. Следующие размеры располагаются друг от друга на таком же расстоянии: 0,5, 0,75 и 1 мм. Для ряда моделей также возможны шаги в 0,125 мм. Таблицы допускают шлифовку ещё на два размера, 1,25 и 1,5 мм, однако такая обработка чревата разрушения вала в процессе работы. По этой причине в магазинах размеры вкладышей 1,25 и 1,5 представлены редко. При значительном износе иногда перешлифовывают «через размер», т. е. уменьшают диаметр сразу на два размера.

Размеры шеек на ВАЗ

VR6 и V6. Бензин отступает

Как
обычно, когда имеем дело с Volkswagen,
львиную долю интереса захватывают моторы. В случае с Туарегом рассказать
придется о слабых местах двух 6-цилиндровых агрегатах и двух V8.

Легкотопливный
3.6 FSI
серии EA360 (CMTA – 249 л.с., CGRA – 280 л.с.) проиграл войну
характеристик и популярности 3-литровому дизелю, но проблем от него явно
меньше, да и конструкция неплохо подойдет тем, кто предпочитает что-нибудь
оригинальненькое и любит блеснуть знаниями в области моторостроения,
рассказывая про VR-образную
конструкцию с одной ГБЦ и, расположенную сзади двигателя, цепь. Наверняка такие
люди не упустят в рассказах и о своих неконтролируемых излияниях адреналина
из-за того, что потекший задний сальник коленвала способен разом осушить
кошелек на 60 тысяч рублей, так как придется разводить по углам кузов и
агрегатную часть и женить их снова. Нехилая работенка из-за резинки. Наверное, представление
о нормальной ремонтопригодности позаимствовалось у инженеров Land Rover.

Заднее расположение цепи несет в себе проблемы с ремонтопригодностью

Благо цепь на этом моторе раньше 250 тысяч не зазвенит, да и сальник чаще всего сдается передний. Это успокаивает. Беспокоят владельцев Volkswagen Touareg с 3.6 FSI в основном только популярные для VAG «болячки»: масляные течи и периодические отказ электропомпы. Кстати говоря, смена антифриза раньше регламента позволит продлить жизнь насосу, что в принципе применимо и к маслу и ресурсу самого мотора, который способен отъездить 500 ткм без проблем поршневой группы. А это в эпоху «стотысячников» вполне выдающийся показатель.

Поршневая
дизелей 3.0 TDI
(204 л.с, 245 л.с) тоже
хлопот не доставит, но общая картина надежности явно хуже бензинового агрегата.
Серьезно попортил статистику и подорвал доверие крайне чувствительный к
качеству солярки ТНВД, устанавливавшийся на первые версии. Самое обидное, что
стружка из насоса в краткие сроки уничтожают ещё и форсунки, поэтому,
потерявшие гарантию владельцы, сильно расстраиваются на СТО, услышав сумму
ремонта на несколько сотен тысяч деревянных.

Не стоит забывать, что цепь у 3.0 TDI тоже со стороны КПП

Чуть
позже VAG-овцы
вспомнили, что клиента нужно ещё и удерживать. Ситуацию исправили модернизацией
ТНВД, после чего мотор стал просто паинькой, которому стоит только периодически
подтирать масляные и антифризовые «сопли», особенно между двух половинок
агрегата, где от глаз владельца прячется маленький злодей – маслоохладитель.

Турбина TDI начинает гнать масло во впуск после первых 100 ткм

Турбина
3-литрового TDI
уже после первой
«сотни» начинает в хвост и в гриву гнать масло в коллектор, однако общий ресурс
«улитки» не менее 250 ткм, а это значит, что поршни и магистрали впуска и
выпуска после 100-тысячного рубежа будут активно покрываться нагаром. Пожалуй,
именно в этот момент лучше удалить EGR и сделать первую раскоксовку.
Много заморочек? Тогда не берите дизель вообще.

Систему EGR лучше программно отключать

Два
оставшихся восьмицилиндровых V-образных
гиганта 4.1 TDI
(CKDA, 340 л.с.) и 4.2 FSI (CGNA, 360 л.с.) лишними проблемами
владельцев Touareg не
утруждают. Старшие в линейке, как никак. Способны отходить те же 500 ткм без
крупных промахов. Жаль, что общая «болезнь» с электропомпами и этих, во всех
смыслах здоровяков, тоже не пощадила.

Ремонт двигателя Д 240

Ремонт двигателей ЯМЗ 240 и МТЗ 240 рекомендуется проводить исключительно в спецмастерских.

Поршневая группа

Детали заменяются, когда замечают увеличенный расход картерного масла или повышенное проникновение газов в картер. Наиболее сильно подвержены износу такие детали как кольца, поршень, втулки шатуна, гильзы, а также вкладыши шатунных подшипников.

Блок цилиндров

К основным проблемам блока относят коробление плоскости разъёма, износ фасок клапанов и гнёзд, наличие трещин в перемычках, прогар посадочных мест под уплотнения форсунок.

Если выступание стержня клапана превышает 57,2мм, то это свидетельствует про серьёзный износ тарелок клапанов и их сёдел. Если же утопание тарелок клапанов превышает 0,7мм, то ГБЦ заменяют.

Водяной насос

Большое количество пара, протекание воды или масла, шум и частые стуки указывают на отказ нормальной работы системы охлаждения. Её степень зависит от количества жидкости, степени износа лопастей крыльчатки и стенок помпы, состояния радиатора и других факторов.

Шум и стуки свидетельствуют об износе подшипников насоса или ослабление посадочного места под приводной шкив. Поэтому рекомендуется замена подшипников и уплотняющей шайбы.

Топливный насос высокого давления

Если дизель не запускается или не развивает нужной мощности, то причиной выступает неисправность топливной системы. Сопутствующими факторами при этом является наличие воздушных пробок в топливопроводах и фильтрах, износ элементов насоса и форсунок, неправильная установка ТНВД.

Точным определением неисправной детали служит цвет дыма из выхлопной трубы. Если дым белый, то причина определённо не в топливном насосе, а в работе системы охлаждения. Если же дым серый или чёрный, то это свидетельствует о попадании масла в камеру сгорания, пропуски вспышек в цилиндрах, заедание иглы в корпусе распылителя.

Для замены деталей насоса его частично разбирают.

Распылитель подлежит замене, если на нём имеются трещины, изломы.

Общие сведения о конструкции дизеля Д-240

Двигатель Д-240 состоит из блока цилиндров, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения; узлов и агрегатов систем питания, смазки, охлаждения, пуска и электрического оборудования.

В конструкции двигателя Д-240 была реализована неразделённая камера сгорания с объемно-плёночным образованием рабочей смеси. Одна часть впрыскиваемого дизтоплива распыляется в объёме камеры сгорания, а другая – растекается по её поверхностям, создавая на них тонкую плёнку.

Первая часть горючего активно смешивается с потоком нагретого сжатого воздуха. При этом идёт интенсивное испарение и сгорание – процесс предварительного воспламенения дизтоплива. Шатровой формой камеры сгорания создаются завихрения воздушного потока, лучшее смешивание воздуха и дизтоплива. Часть горючего, находящегося в виде плёнки, испаряется, нагреваясь от потока сжатого горячего воздуха и стенки камеры сгорания. Такой поэтапный процесс сгорания дизтоплива создаёт условия для мягкой и экономичной работы двигателя.

Неисправности

Признаки неисправности	Причины возникновения неисправности
1. Двигатель не запускается.	наличие воздуха в системе подачи топлива;
	поломка топливного насоса;
	свечи накаливания вышли из строя.
2. Двигатель «теряет» мощность.	неисправность одной или нескольких форсунок;
	засорены фильтрующие элементы фильтра тонкой очистки топлива;
	неисправен топливный насос;
	поломка турбокомпрессора.
3. Обороты двигателя «плавают».	завоздушена система подачи топлива;
	изношен газораспределительный механизм;
	лопнула пружина форсунки.
4. Из глушителя идет дым:
синего цвета;	наличие масла в камере сгорания; избыток моторного масла в картере двигателя.
белого цвета.	в топливо попала вода; нарушены зазоры между клапанами и коромыслами ГРМ; переохлаждение мотора.
5. Снизилось давление моторного масла на прогретом двигателе.	недостаточный уровень моторного масла в картере;
	заклинивание сливного клапана фильтра очистки масла;
	изношены шейки коленвала и/или опорные подшипники;
	неисправен насос в системе смазки.

Модели двигателей для тракторов МТЗ

Большинство машин семейства «Беларус» оснащены дизелями с наименованиями Д-240, Д-242, Д-243, Д-244 и Д-245.

МТЗ-80 и МТЗ-82 комплектуются мотором марки Д-240 с общей камерой сгорания, водяным охлаждением и установленной системой смесеобразования с непосредственным впрыском топлива. Мощность агрегата достигает 59,25 кВт при скорости вращения 2200 об/мин. Первые тракторы имели тягу 55,16 кВт. Масса составляет 410 кг.

Технические характеристики рядных цилиндров:

1. Рабочая емкость — 4,75 л.
2. Диаметр — 110 мм.
3. Амплитуда движения поршня — 125 мм.

Мотор подогревается с помощью электрофакельного ЭФП-8101500 или предпускового подогревателя ПЖБ-200Б. Расход дизельного топлива при эксплуатации составляет 238 г/кВт*ч.

Двигателями Д-242 оборудованы тракторы МТЗ и ЮМЗ. Они относятся к первым устройствам, в которых применялся вентиляторный механизм диаметром 450 мм и облегченный коленвал с размером шкива 170 мм.

Технико-эксплуатационные параметры тракторного мотора Д-242:

1. Вместительность цилиндров — 4,75 л.
2. Диаметр — 110 мм.
3. Поршневой ход — 125 мм.
4. Топливный расход — 226 г/кВт*ч.
5. Мощность — 46 кВт.
6. Вращательная скорость — 1800 об/мин.
7. Наибольший вращающий момент — 278 Н*м.
8. Вес — 430 кг.

Двигатель Д-243 предназначается для тракторной техники, рассчитанной на 14-20 кН, используется при неограниченном обмене воздушной массы без турбокомпрессора и эксплуатируется при температуре -45…+40°С. Дизель выпускается в 2 модификациях: Д-243Л и Д-243.1. На моторе с пусковым устройством П-10УД управление ПС осуществляется дистанционно. Модификации 243 и 243.1 запускаются с помощью стартера 24.3708 и отличаются силовыми параметрами. Так, мощность Д-243 составляет 59,6 кВт, Д-243.1 — 61 кВт.

1. Рабочая вместительность — 4,75 л.
2. Вращательная скорость — 2200 об/мин.
3. Наибольший силовой момент — 298 Н*м.
4. Расход топлива — 226 г/кВт*ч.
5. Вес — 430 кг.

Мотором Д-244 с коленвалом, не содержащем противовесы, комплектуются тракторы МТЗ, мини-тракторы и другая сельхозтехника. Главными отличиями двигателя от аналогов являются:

1. Мощность — 41,9 кВт.
2. Скорость вращения — 1700 об/мин.
3. Крутящий момент — 271 Н*м.

Модель Д-245

Дизельный агрегат Д-245 — последняя модель в семействе. Его выпускают в таких исполнениях:

1. Д-245 и 245Л — с турбонаддувом. Параметры:
   • тяга — 77 кВт;
2. частота — 2200 об/мин;
3. наибольший вращающий момент — 384 Н*м;
4. топливный расход — 220 г/кВт*ч;
5. вес устройства — 450 кг.
6. Д-245.2 — с турбонаддувом и наддувочным воздушным охлаждением, мощностью 88 кВт и моментом силы 439 Н*м. Вес модели — 470 кг. В качестве ПС используют стартер 20.37-8. Турбокомпрессор — ТКР-6 или С1470В/8.12 М.
7. Д-245.4 и 245.5 — с турбонаддувом. Тяговая характеристика — 60 и 65 кВт при частоте 1800 об/мин. Расчетный наибольший момент составляет 366 и 397 Н*м. Турбокомпрессор — ТРК-6-01 или С1470В/6.12М.

К конструктивным особенностям относят:

1. Наличие турбокомпрессора.
2. Изменения патрубков подающего и отдающего коллекторов, шкива коленвала, генераторного агрегата и водяного насоса.
3. Вспомогательный клиновой ремень.
4. Специальные форсунки в блочных опорах.
5. Чугунная вставка под первым кольцом компрессора.
6. Антидымовой корректор.
7. Улучшенные вставные клапанные седла и насос для масла.
8. Удлинение пальцев маховика.
