Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке
Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Монтаж
Стандартная схема подсоединения УЗО с автоматом предполагает подключение фазного провода к автоматическому выключателю и последующего соединения выхода из автомата к верхней «фазной» клемме защитного устройства. Нулевой провод следует напрямую подключать к верхней «нулевой» клемме УЗО, а фазу и ноль, отходящие от нижних клемм устройства — к потребителям.
Более простой, является схема подключения современных дифавтоматов, в которых подсоединение фазного и нулевого провода осуществляется на верхние клеммы, а питание потребителя обеспечивается присоединением нижних клемм.
Подключение дифференциальных автоматов сопровождается меньшими коммутациями и дополнительными соединениями, что способствует существенному упрощению внутренней установки таких защитных приборов в электрическом щитке.
Отличия автоматического выключателя от диф. автомата
Внешне устройства практически идентичны. Различить их может быть затруднительно даже начинающим электрикам. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым следует найти отличие УЗО от АВДТ.
- Функциональность. УЗО срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию. Уставка отключает распределительную сеть с неисправностями раньше, чем электроток поразит организм.
Дифференциальный выключатель – кроме всех перечисленных функций, отключает линии при перегрузках и коротких замыканиях.
Устройство защитного отключения – индикатор неисправности сети, который фиксирует утечку. - Визуальные отличия. На боковой или лицевой стороне изделия ведущие производители электротехники, как правило, указывают тип электроприбора (ВД или УЗО).
Маркировка. Если в обозначении устройства перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), — это значит, что перед вами дифавтомат. В УЗО указывают только номинальный ток.
- Электрические схемы, изображенные на корпусе и паспорте, указывают на принцип действия защиты. Начертания дифференциального трансформатора (овального прямоугольника), теплового и электромагнитного расцепителя говорят о том, что перед покупателем дифавтомат.
- Геометрические размеры. Оба типа электроаппаратов – модульные, т.е. размеры унифицированы. Не следует доверять мнению, что дифавтомат имеет большую ширину. Современные расцепители имеют минимальные размеры, за счет чего в без проблем умещаются в стандартные боксы (2 модуля – для сетей 220В, 4 модуля для сети 380 В).
В ролике подробно описано, какой электроаппарат выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы монтажа на электрический щит.
УЗО или дифавтомат? Что лучше выбрать?
Рекомендации по подключению
Перед тем, как подключить узо в линию энергоснабжения вместе с распределительными (линейными) автоматами, следует напомнить пользователю о ряде требований, предъявляемых к приборам данного класса действующими нормативными актами.
В общем случае они сводятся к указаниям, согласно которым устанавливается последовательность и порядок действий при монтаже УЗО
Особое внимание при рассмотрении этих требований рекомендуется уделить следующим важным моментам:
- В частных домах с подводкой силового оборудования, подключаемого к сети 380 Вольт, обязательна установка трехфазного устройства защиты;
- Для подключения трехфазного узо должны использоваться провода соответствующего сечения в изоляции различного цвета;
Обратите внимание! Цвет изоляционных покрытий выбирается согласно общепринятому стандарту. Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;
Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;
Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;
Читать также: Как легко открутить гайку на болгарке
Для оформления общего (земляного) вывода трёхфазной цепи, как правило, применяется провод в синей изоляции.
С учётом всех перечисленных выше условий порядок подключения в этом случае может быть представлен перечнем рекомендаций и советов, исходящих от специалистов. Далее по тексту приводятся лишь некоторые из них:
- Защитные приборы ставятся на предназначенные для них места только после того, как линия питания квартиры или дома будет полностью обесточена;
- Прежде чем подключить узо и автоматы в единую электрическую цепь, постарайтесь определиться с местом, предназначенным для их установки на приборном щитке;
- Его рекомендуется выбирать по возможности ближе к установленному на вводном щитке электросчетчику;
- Так называемые «индивидуальные» УЗО, предназначенные для защиты какой-то одной питающей линии (ванной комнаты, например), должны использоваться строго по назначению. Их не допускается ставить после счётчика в качестве общего для квартиры защитного устройства.
В заключительной части обзора, освещающего вопросы: для чего нужно УЗО, и как оно должно подсоединяться к уже смонтированной аппаратуре, отметим следующее.
При ответе на вопрос, нужно ли узо ставить сразу после счётчика, всегда следует согласное утверждение. В этой статье также можно узнать, какое выбрать узо, если в квартире имеется заданное количество автоматов. Надеемся, что после ознакомления со всем представленным материалом пользователям удастся самостоятельно разобраться с вопросами установки защитных устройств в питающие цепи.
Преимущества и недостатки каждого типа устройств
Рассмотрим конкретные факторы, на которые следует опираться, чтобы выбрать подходящее защитное устройство:
- Наличие места в распределительном щитке. Это пункт очень важен и должен рассматриваться в первую очередь для того, чтобы не сложилась ситуация, когда для сетевых параметров был выбран дифавтомат, но размер не позволяет установить его в щитке. Впрочем, чаще проблемой является расположение пары УЗО+автомат, занимающей гораздо больше места.
- Цель. Стоит определиться с тем, для чего будет использовано устройство. Если нужно избежать поражения током от одного электроприбора, например, стиральная машина, водонагреватель, кухонная плита, лучше всего устанавливать дифференциальный автомат. А для защиты группы светильников или розеток оптимальным вариантом является УЗО. Это позволит при повышении потребляемой мощности группы заменить только автоматический выключатель, а не всю связку.
- Качество. В данном случае следует сказать, что комбинированные приборы (дифавтоматы) в доступной ценовой категории отличаются более низким качеством, чем специализированные устройства (УЗО).
- Ремонт и обслуживание. Связка УЗО и автомата дает некоторую гибкость на случай выхода из строя – при поломке одного из этих элементов, придется заменять только его. А дифференциальный автоматический выключатель после сгорания потребует полной замены прибора.
- Аварийное питание. В случае выхода УЗО из строя сохраняется возможность работы сети – для этого нужно будет лишь соединить действующий автомат с нагрузкой. А вот при поломке дифавтомата воспользоваться электричеством не получится до замены оборудования.
- Понятность причин выключения. В связке УЗО+автомат всегда будет понятно, что стало причиной отключения нагрузки от питания. Если выбило УЗО – есть утечка, если автомат – перегрузка или короткое замыкание. В случае с дифавтоматом установить точную причину неполадок будет гораздо сложнее.
Резюмируя все вышесказанное, можно заключить, что разница между дифавтоматами и УЗО велика, но при этом нельзя сказать, какое устройство лучше всего подойдет для вашего дома. Для того чтобы выбрать защитное оборудование следует опираться на все перечисленные аспекты, и, конечно, при разводке электропроводки квартиры или дома можно использовать различные приборы для каждой из веток.
В этом видео всё понятно — автомат плюс УЗО спокойнее и надёжнее.
Что лучше установить в электрощит
Рассмотрим, что же лучше выбрать: УЗО или дифавтомат. Плюсы и минусы у каждого устройства имеются. Например, АВДТ занимает меньше места, чем УЗО с выключателем, но он дороже. С другой стороны, на линиях с мощным оборудованием установка универсальный автомат – более практичное решение. Это может быть мастерская, котельная или прачечная.
Устройство защиты обычно устанавливается на освещение и розетки. Оно проще устроено, что по мнению многих электриков положительно отражается на надежности. Также к плюсам можно отнести:
- дешевую замену;
- сравнительно недорогую сборку щита, когда по проекту предусмотрено много линий;
- понятную причину отключения электричества в цепи.

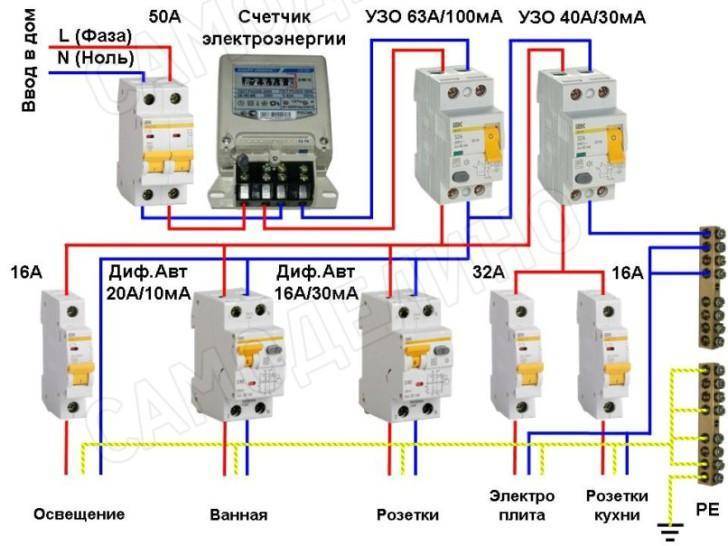

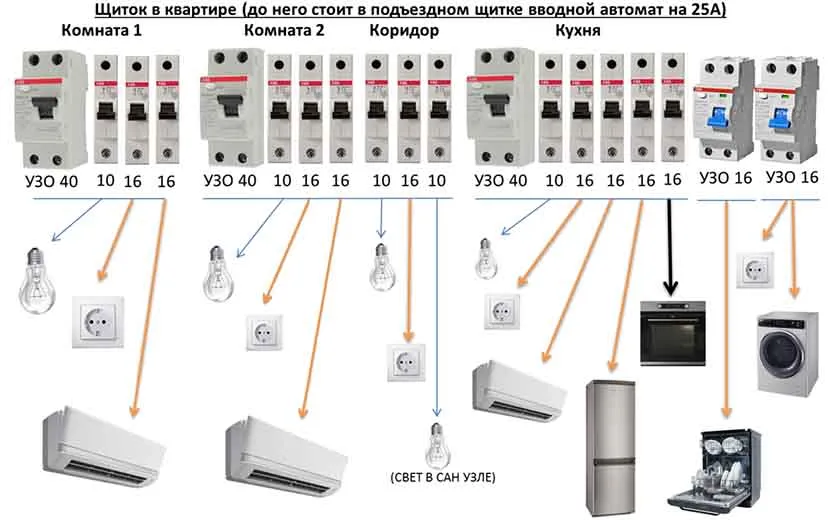

Пример распределения автоматов и УЗО по линиям и потребителямИсточник yandex.net
В целом, выбор автоматики зависит от бюджета, количества и мощности потребителей, наличия места в электрическом щитке. Главное – правильно подобрать приборы по номинальному току и времени срабатывания, чтобы исключить ложные либо длительные/отсутствие отключения тока в аварийных ситуациях. Что же касается качества – нередко импортная продукция лучше изготовлена. Это относится как корпусу, так к точности реагирования и к надежности автоматов в целом.
Видео описание
В этом видео наглядно продемонстрировано – как отличить УЗО от дифавтомата по внешним признакам:
Коротко о главном
УЗО – устройство защиты сети от токовой утечки из-за нарушения целостности изоляции на проводе.
Дифавтомат – универсальный автомат, который срабатывает на токовую утечку, замыкание или перегрузку на обслуживаемой линии.
Контроль за током на фазном и нулевом проводнике осуществляется дифференциальным трансформатором, который на схеме обозначается в форме эллипса.
Замыкание и перегрузка приводят к нагреванию жилы, что провоцирует деформацию теплового расцепителя и срабатывание электромагнитного отсекателя в автоматическом выключателе. Они обозначаются на схеме в виде прямоугольника и синусоиды соответственно.
В маркировке отличия между УЗО и ДИФ следующие: первый автомат называется ВД, технические показатели включают рабочий ампераж, дифавтомат – АВДТ, к амперам добавляется буквенный идентификатор (время превышение тока, при котором электричество на линии отключается).
УЗО не реагирует на замыкание и перегрузку, чаще сгорает, поэтому устанавливается в щиток вместе с «обычным» автоматом.
Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.
Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

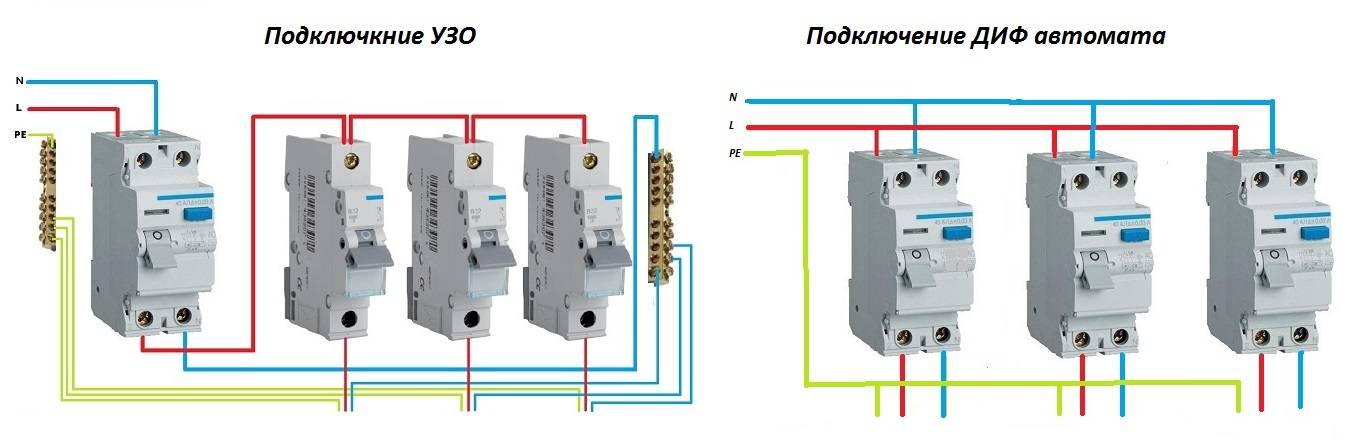

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

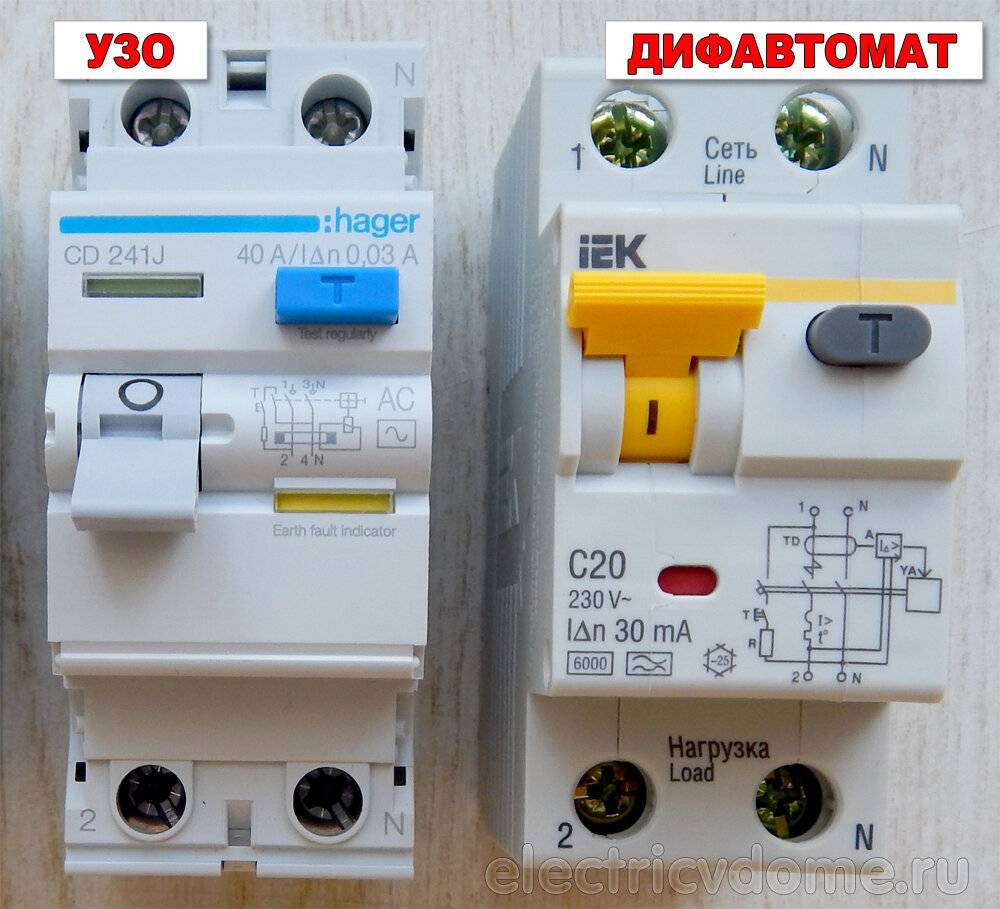

Внешние отличия модулей УЗО и дифавтомата: 3 принципа
По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:
- значения номинальных токов;
- принципиальная внутренняя электрическая схема;
- специальные надписи и обозначения.

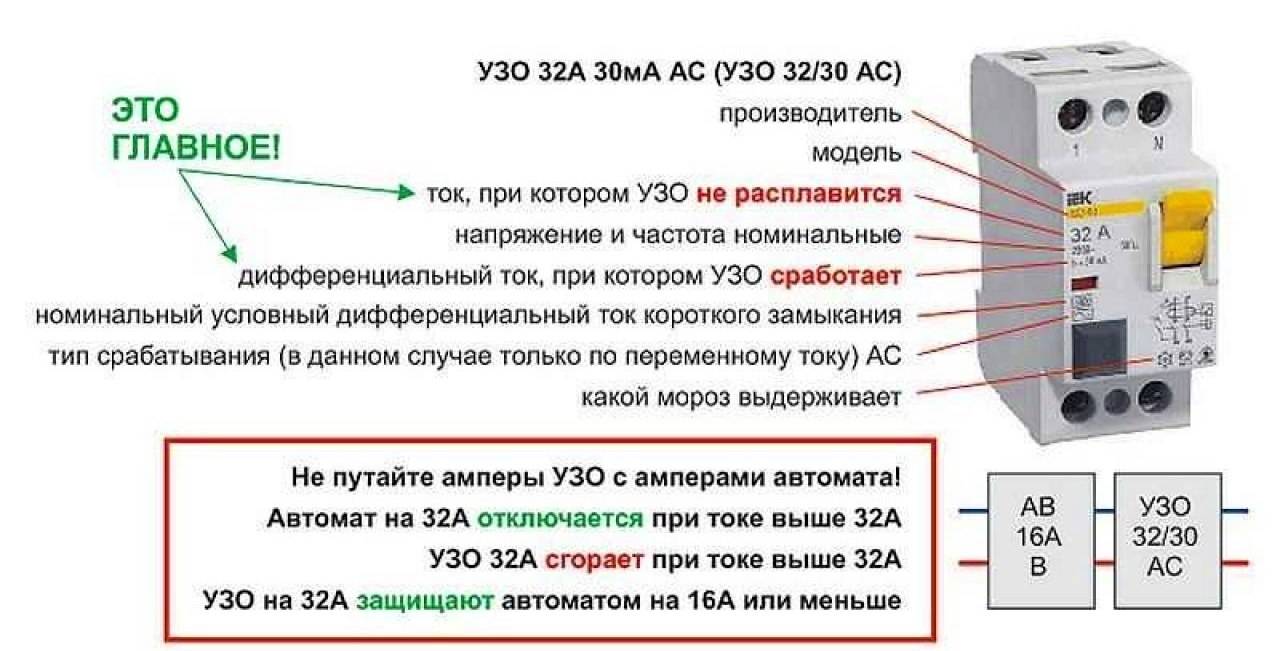

Различие маркировки номинальных токов на лицевой стороне
Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.
У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А. Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.
Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.
Токи утечек обозначаются в миллиамперах.
Это позволяет оптимально использовать защиту с разным типом оборудования. Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).
Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период. Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.
Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16. Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.
Какие элементы наносят на схеме корпуса
У всех модулей изображается принципиальная электрическая схема защиты с органами управления.
Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами. Он подразумевает срабатывание модуля при возникновении утечек.
У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:
- t° (превышение температуры и перегрузка);
- I> (бросок и отсечка тока).
Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.
Надписи и обозначения модулей
Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.
Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).
На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.
Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения. Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.
Нагрузочная способность
Что это такое
Прежде чем ответить на вопрос о том, сколько автоматов можно подключить к одному узо, постараемся разобраться с такой его характеристикой, как номинальная коммутирующая способность. Под последней понимается значение токовой составляющей, при которой УЗО ещё способно работать в режиме включения и выключения при реакции на ток утечки (сохраняя при этом свою работоспособность).
Обратите внимание! Этот показатель не следует путать с номинальным током рассматриваемого устройства. Именно этот параметр следует принимать за основу при расчёте того, какое количество автоматов можно одновременно подключать к устройствам УЗО (иногда его называют нагрузочной способностью прибора). Именно этот параметр следует принимать за основу при расчёте того, какое количество автоматов можно одновременно подключать к устройствам УЗО (иногда его называют нагрузочной способностью прибора)
Именно этот параметр следует принимать за основу при расчёте того, какое количество автоматов можно одновременно подключать к устройствам УЗО (иногда его называют нагрузочной способностью прибора).
Согласно требованиями ГОСТ Р 51326, минимальная величина этого параметра для конкретного устройства выбирается на порядок больше его номинального тока и обычно составляет 1000, 1500, а иногда и 3000 Ампер.
Для того чтобы определиться с количеством автоматов, которые допускается одновременно подключать к УЗО, достаточно указанную на нём величину коммутирующей способности (1500 Ампер, например) разделить на номинальный рабочий ток одного автомата.
Пример расчёта
В качестве примера расчёта подсоединённых к УЗО автоматов рассмотрим следующий конкретный случай. Пусть в квартире или частном доме имеется 5 отдельных линий или групп питания, распределённых по жилым и вспомогательным помещениям (включая кухню, коридор, ванную и туалет).
На каждый из этих потребителей должен быть предусмотрен отдельный автоматический выключатель (проще автомат), защищающий данную линию от КЗ и перегрузок. То есть всего должно быть пять штук автоматов, установленных на щитке в определенной очередности.
Дополнительная информация. Будем исходить из того, что номинальный ток отключения всех этих приборов не превышает 25-ти Ампер (в стандартных условиях потребление по отдельной линии редко превышает это значение).
Для получения данных по требуемой нагрузочной способности УЗО, которое следует поставить в линию защиты, достаточно умножить 25 Ампер на общее число подключенных к нему автоматов (то есть на пять). В результате получаем значение 1250 Ампер, соответствующее искомой величине. С учётом этого выбирается прибор, имеющий ближайшее по величине значение номинального нагрузочного тока (1500 Ампер).
