Какой автомат лучше однополюсный или двухполюсный

Устройство: для чего нужны двухполюсные автоматы

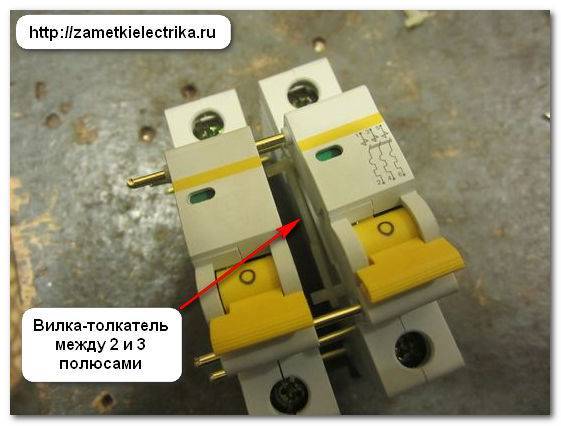

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Чаще всего двухполюсные автоматы используются для:

Быстрого отключения участка цепи в случае перенапряжения.
Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
Защиты проводки в помещениях сверхтоков.
Удобных и легких разветвлений сети.
Структурирования проводки.

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.

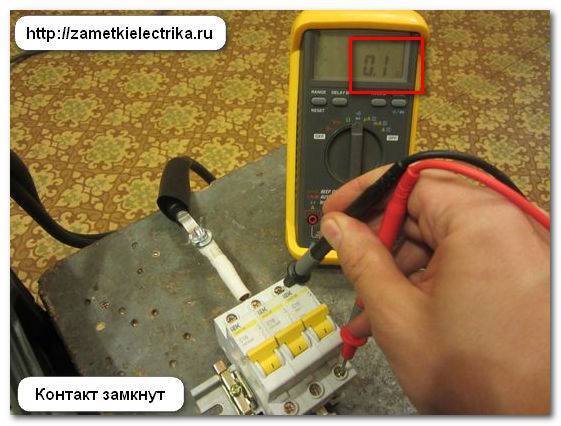

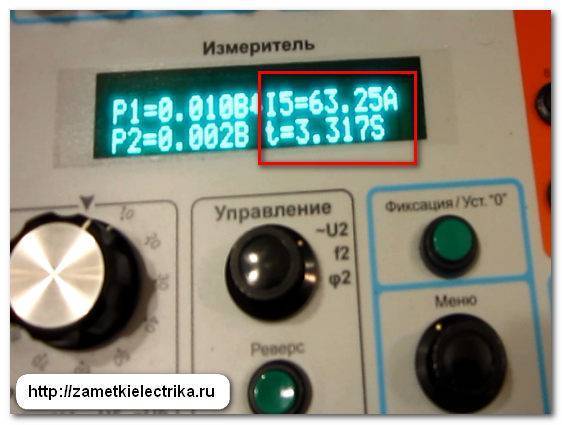

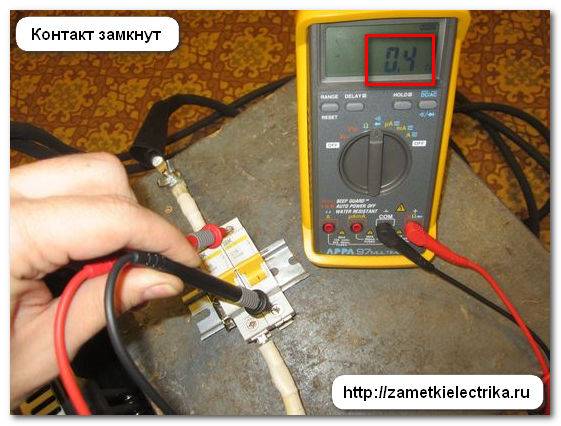

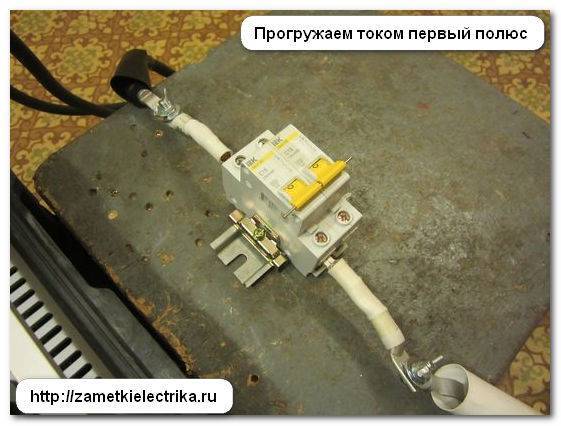

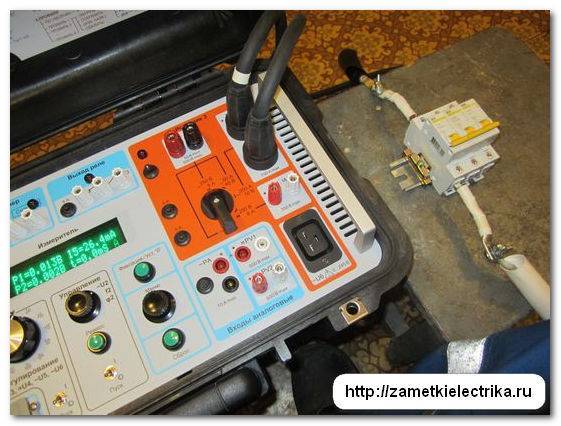

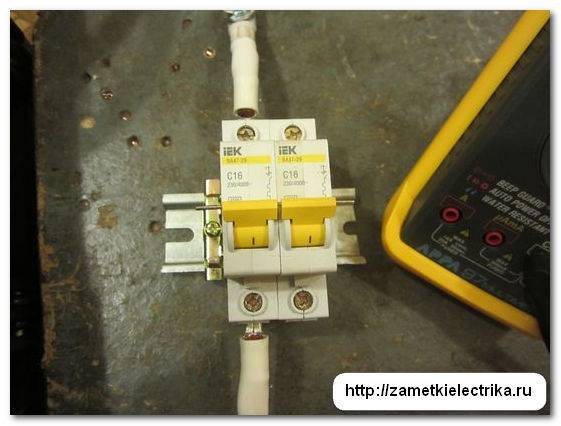

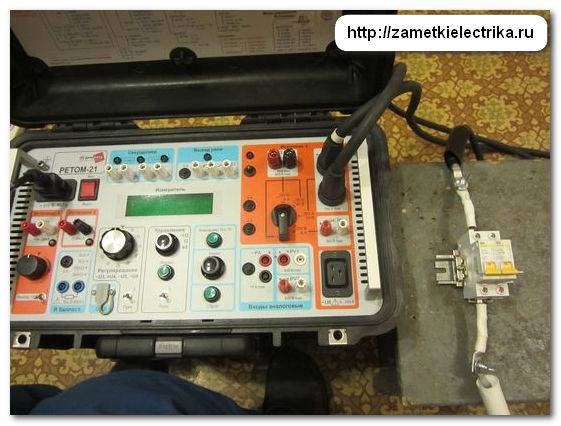

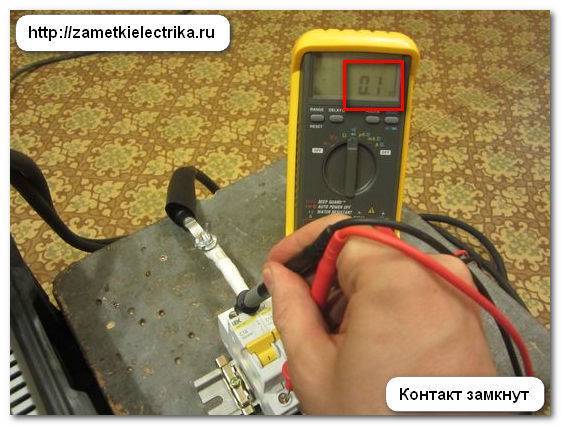

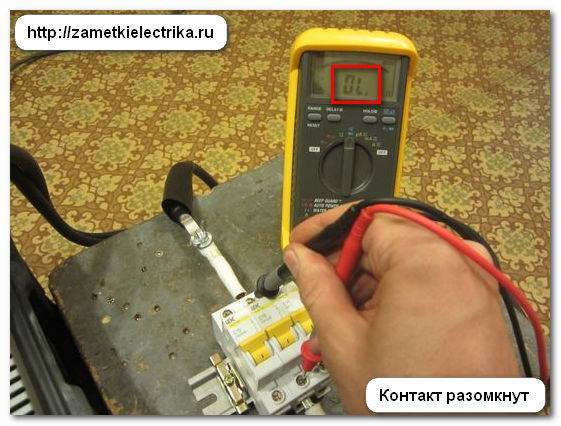

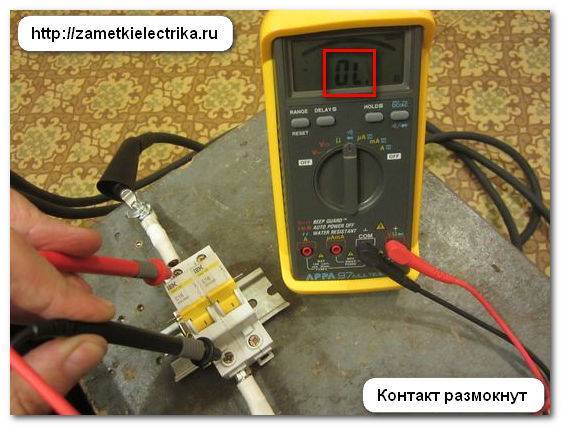

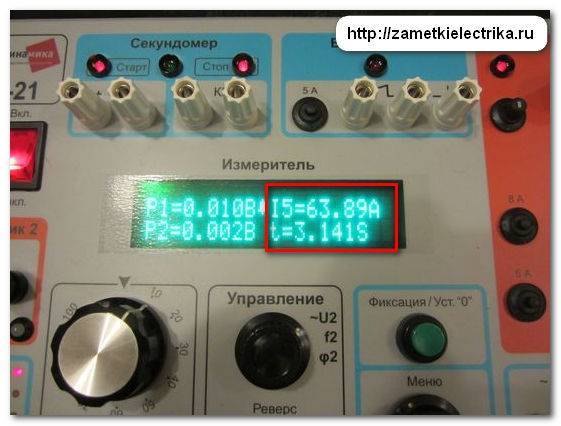

Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

диагностирование механизма включения/отключения в ручном режиме без нагрузки;
проверку затяжки винтов основных и свободных контактов;
надёжность крепежа прибора к основанию;
очистку от загрязнений и посторонних предметов;
имитацию отключения методом механического воздействия на чувствительный элемент;
проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Устанавливаем автоматический выключатель в щиток

Теперь о самом монтаже. Корпус автомата имеет маркировку включения — то есть вопрос, куда прикрутить фазу не стоит, как подключить автоматический выключатель к сети — нарисовано на автомате.

Перед монтажом выкручиваем болты контактной группы, измеряем глубину входа (длину зачищенной части кабеля), проверяем наличие резьбовых фиксаторов на дин-рейку (некоторые модели имеют снизу такое отверстие, которое позволяет дополнительно усилить при помощи винта закрепить прибор на рейке).

Сама процедура установки автоматического выключателя начинается с «примерки». Выставляем на защёлках по рейке все автоматы, оцениваем расстояния между ними, наличие места для дополнительных (при необходимости), а также возможность маркировки соединений. Маркируем все жилы отдельно (вне зависимости от цвета), фаза, ноль, земля, после чего зачищаем кабели.

Зачистку кабелей делаем в щитке, где на рейке стоят автоматы. Это делается для того, чтобы точно прикинуть необходимую длину проводов.

Проверяем качество контакта проводов земля — ноль. В идеале, расстояние от каждого нулевого провода до кабеля земли должно быть примерно одинаковым. То есть 10 и 20-ть см., это одинаково, а вот 20 см. и метр — недопустимо. ПЭУ дают разброс до 60% . То есть самый короткий вход 10 см., если самый длинный 60 см. На это и ориентируемся.

Убеждаемся, что схема подключений автоматических выключателей верна, «макет» правильный, всё готово для монтажа. Включаем, не закрепляя но, протянув провода, первый автомат, проверяем коммутацию и проверяем линию

Проверяем просто: в розетку осторожно вставляем гвозди, плоскогубцами с изоляцией. После чего поперёк роняем ещё один гвоздь. Если всё сделано правильно, автомат отключит линию

Если всё сделано правильно, автомат отключит линию

Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает

Если всё сделано правильно, автомат отключит линию. Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает.

Проверив таким образом линию (если собрались подключить и установить всё сами, достаточно одного автомата, остальные Вы делаете точно так же), можно заканчивать процесс.

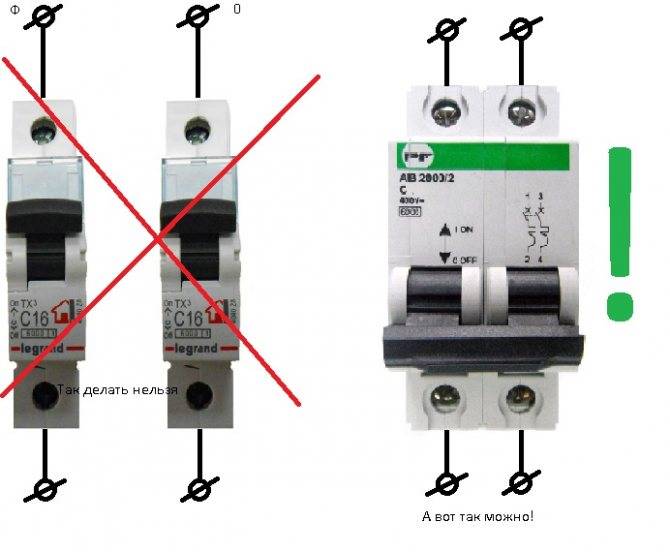

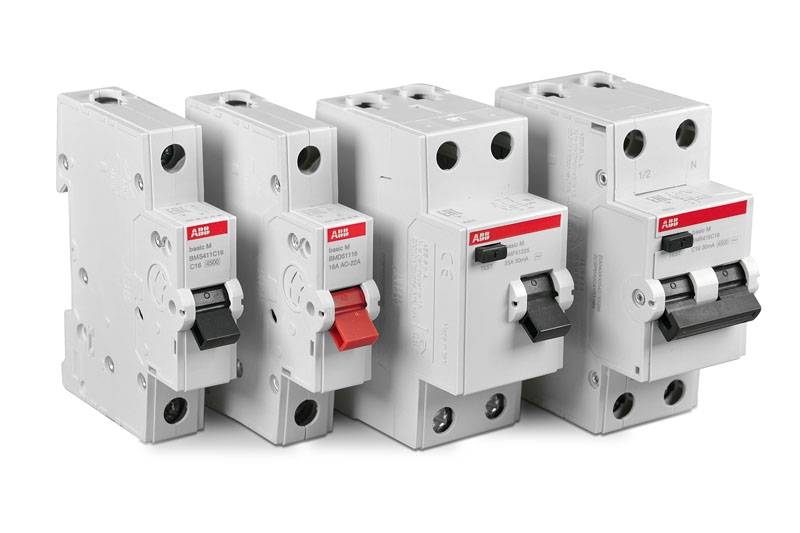

Сравнение однополюсного и двухполюсного автоматов

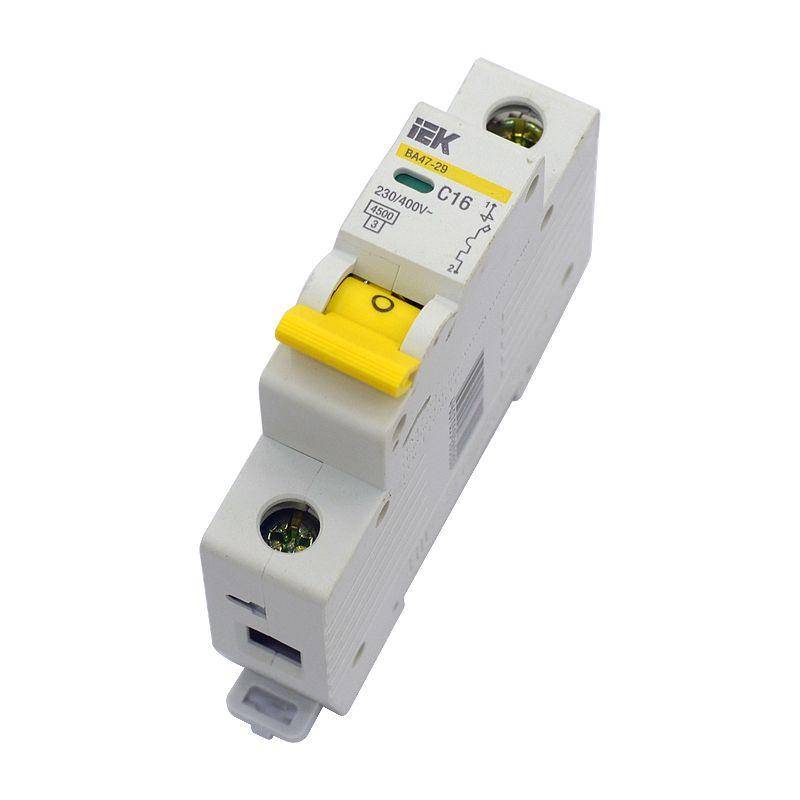

Однополюсный автомат:

Однополюсный автомат, как следует из названия, имеет только одну полюсную группу. Он может защитить только одну фазу в электрической сети и не имеет возможности размещения нейтрали.

Одной из главных преимуществ однополюсного автомата является его более компактный размер и более низкая стоимость по сравнению с двухполюсным автоматом. Он также обычно имеет более узкую номинальную ширину, что позволяет максимально эффективно использовать пространство на панели управления.

Однако однополюсный автомат не может обеспечить полную защиту всей электрической цепи. Если происходит перегрузка или короткое замыкание в нейтральном проводе, автомат не будет действовать и риск возгорания или повреждения оборудования останется.

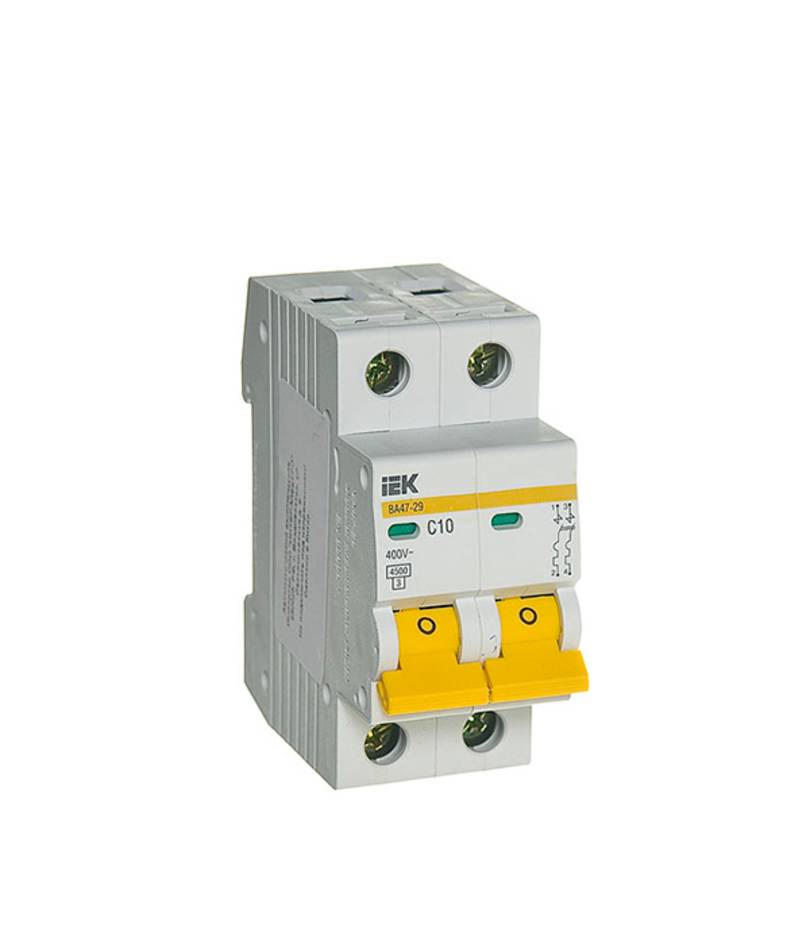

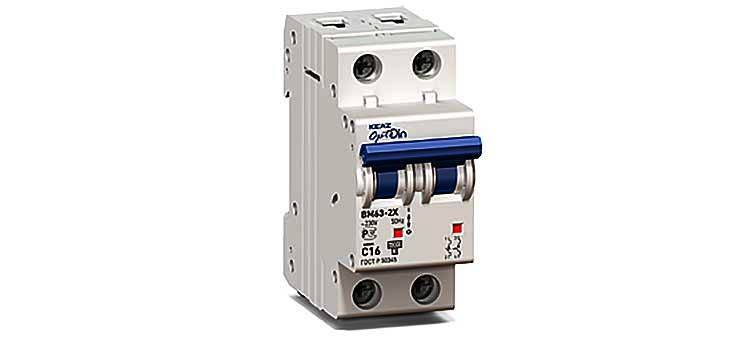

Двухполюсный автомат:

Двухполюсный автомат имеет две полюсные группы, что позволяет ему обеспечить защиту обеих фаз и нейтрали в электрической сети.

Главное преимущество двухполюсного автомата заключается в его способности обнаруживать и отключать не только перегрузки и короткие замыкания в фазах, но и в нейтрале. Таким образом, он обеспечивает более полную защиту всей электрической цепи и может предотвратить возгорание или повреждение оборудования.

Однако двухполюсный автомат обычно занимает больше места на панели управления и имеет более высокую стоимость по сравнению с однополюсным автоматом. Это может стать ограничением при ограниченном пространстве на панели или при ограниченном бюджете.

В итоге, выбор между однополюсным и двухполюсным автоматом зависит от конкретных требований и условий эксплуатации электрической сети. Оба типа автоматов имеют свои преимущества и ограничения, и они должны быть грамотно подобраны для обеспечения безопасности и надежности работы системы.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
возможность контроля мощности отдельных электроприборов и установок;
лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Это интересно: Лучшие автоматические выключатели — изучаем внимательно

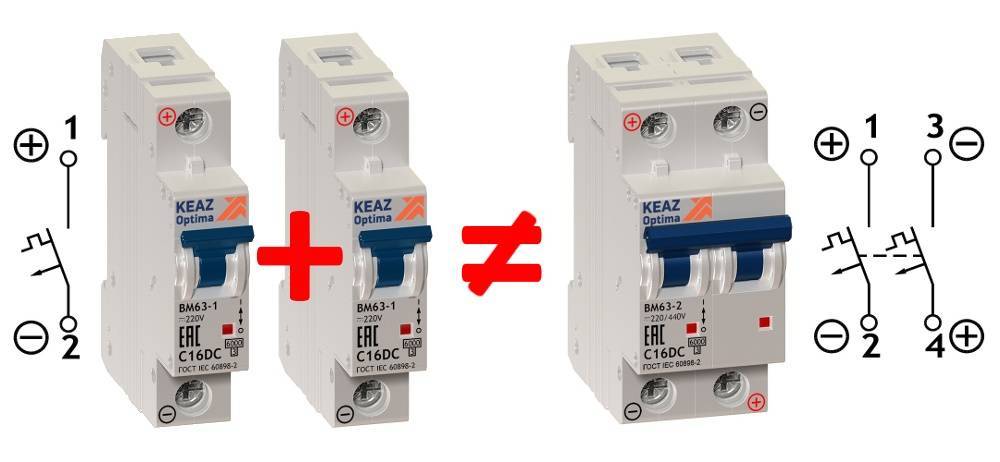

Разница между двухполюсным и однополюсным автоматом

Две разновидности автоматов имеют свои индивидуальные особенности, а также включают ряд своих преимуществ и недостатков. Каждый элемент необходимо рассмотреть индивидуально и подобрать подходящий вариант.

Все современные квартиры без исключения оснащены электрической проводкой.

Двухполюсные и однополюсные приборы отличаются по техническим характеристикам, схемам подключения, также есть небольшие изменения в ходе установки.

Приступать к выполнению мероприятий с электричеством необходимо при наличии разрешения, знаний и навыков работы, а также в обязательном порядке соблюдать правила и технику безопасности.

Достоинства и недостатки

Двухфазные автоматы имеют свои положительные и отрицательные стороны. Необходимо рассмотреть их и на наличии данной информации сделать вывод, стоит ли использовать в своём помещение данную технологию.

Положительные стороны двухфазного автомата:

отлично справляется с защитой электрической сети в жилых помещениях, офисах и местах, где используется бытое оборудование;
есть возможность контролировать мощность некоторого электрического оборудования;
простая конструкция и установка оборудования, также не требует тщательного обслуживания и ухода;
одним из самых главных преимуществ данного прибора заключается в том, что он способен моментально отключить подачу электроэнергии сразу нескольких сетевых линий в случае если произойдёт перенапряжение хотя бы в одной из них.

Отрицательные стороны двухфазного автомата:

существует вероятность возникновения пробоя одной из линий в момент включения общего рубильника;
в исключительных случаях может случиться нарушение работоспособности расцепителя, из-за чего может происходит отключение электроэнергии даже при нормальном значение напряжения;
подбирать оборудование необходимо исходя из электрической цепи, установленной в помещении.

Плюсы однофазного автомата:

простой монтаж оборудования;
низкая стоимость на рынке;
отлично справляется с задачей отключения электроэнергии во время перенапряжения;
простая конструкция, которая позволяет служить большой срок эксплуатации.

Минусы однофазного автомата:

не способен справиться с несколькими электрическими линиями;
выдерживает меньшую планку перенапряжения.

Несмотря на недостатки, положительные стороны полностью перекрывают их, и установка двухполюсного автомата в помещении полностью оправдана. В современном мире он стал популярным и со временем может вытеснить свой однополюсный аналог.

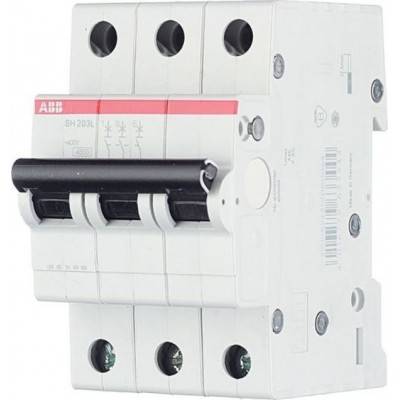

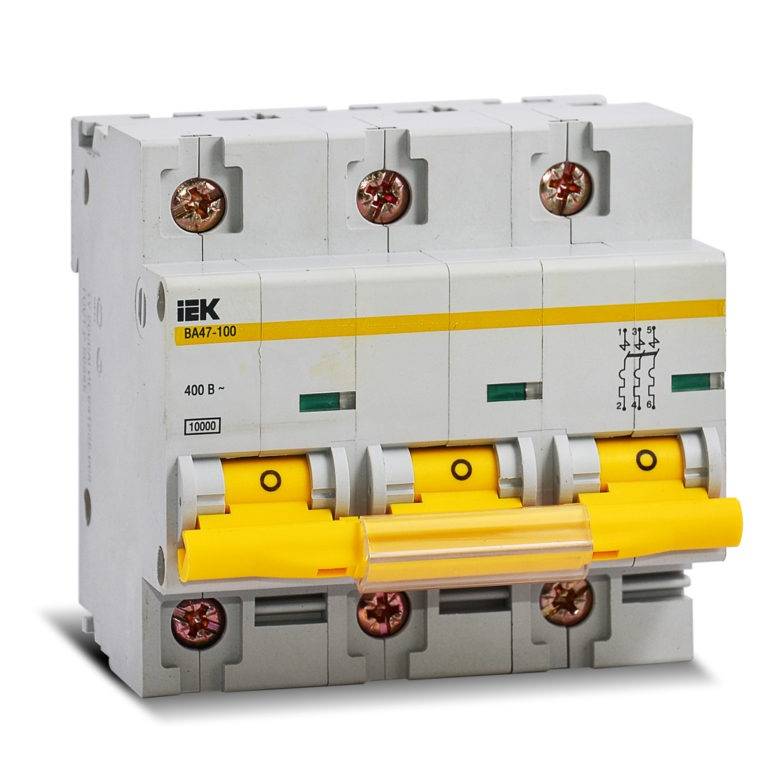

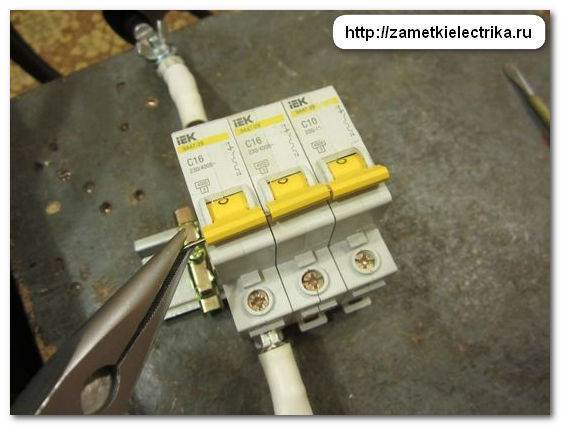

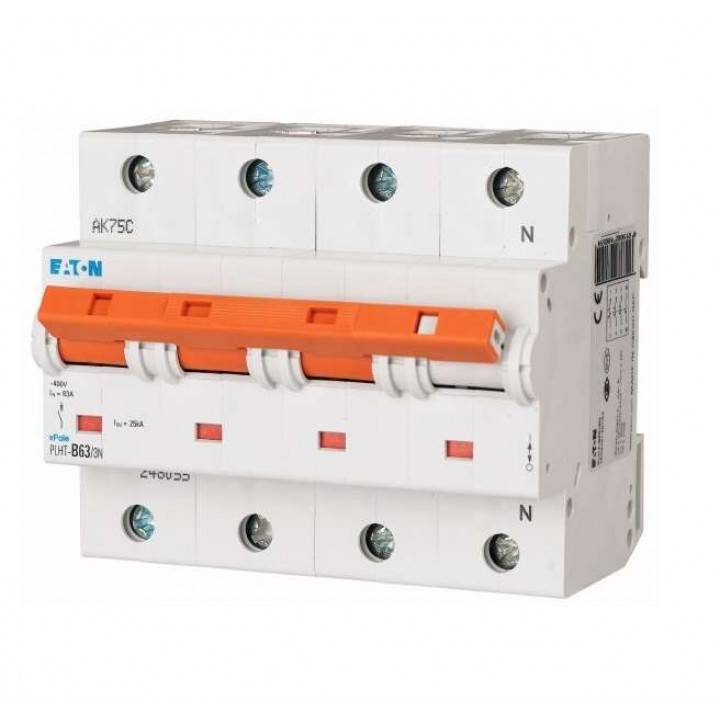

Многополюсные автоматы защиты.

Технические характеристики

При покупке двухполюсных автоматов необходимо разобраться с их техническими характеристиками. Неправильно подобранный прибор будет не в полной мере выполнять свои функциональные обязанности.

Среди основных технических характеристик можно выделить следующие:

номинальный электрический ток;
максимальная планка, при которой происходит отключение электроэнергии;
время задержки выключения подачи электроэнергии;
тепловые параметры и электрический ток короткого замыкания;
общее число полюсов оборудования.

Выбирать автомат необходимо исходя из данных параметров и своей электрической цепи, которая установлена в помещении.

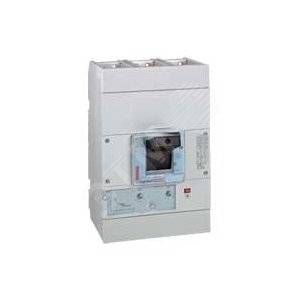

Различные варианты автоматов.

Установка и схемы подключения

Установка электрического оборудования не слишком сложная, человек, который имеет специальное оборудование, навыки и знания в сфере электрики, сможет справиться с поставленной задачей без вызова специалиста.

Установка на дин рейку простая, так как есть специальные зажимы с обратной стороны оборудования.

Подключение проводки к клемме также не вызывает труда. Закрепить провода можно при помощи закручивания винтов. По стандарту к клеммам, расположенным наверху, должны присоединиться вводные провода, а на нижние клеммы прикрепляются провод вывода. Стандартная схема подключения такая:

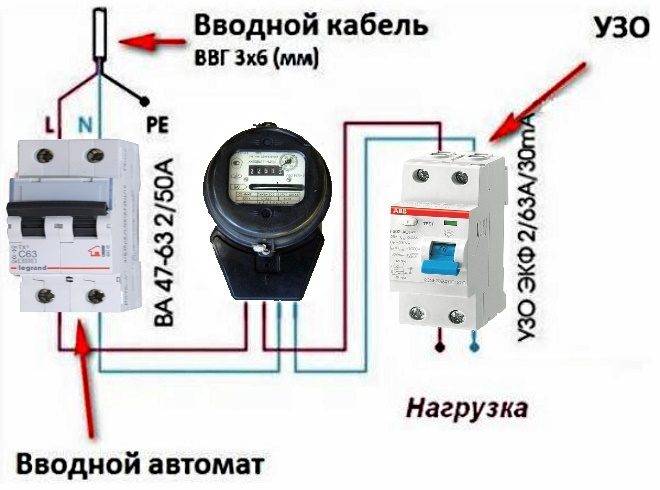

перед счётным устройством устанавливается выключатель вводной ав;
после счётного устройства с одной фазой, устанавливается двухполюсник;
если установлено три фазы, то и оборудование соответственно должно быть четырёх или трёхфазным;

В некоторых сложных электрических цепях может находиться сразу несколько двухполюсных автоматов, а также присутствовать вместе с ними и однополюсные приборы.

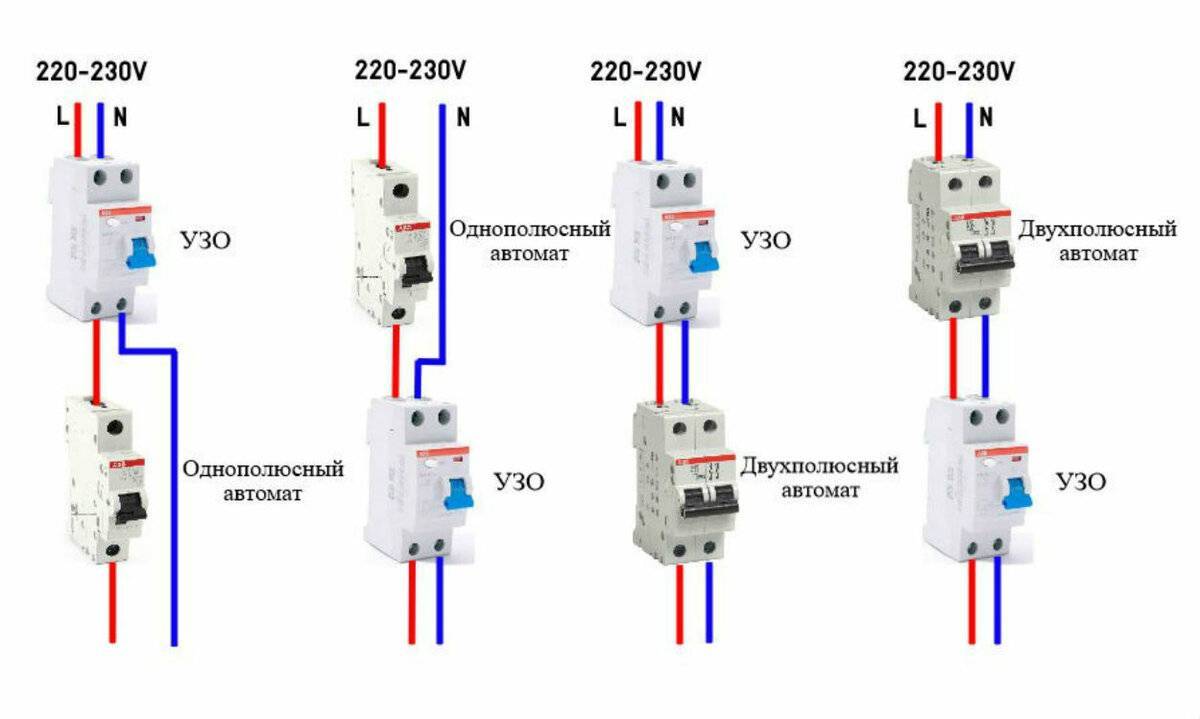

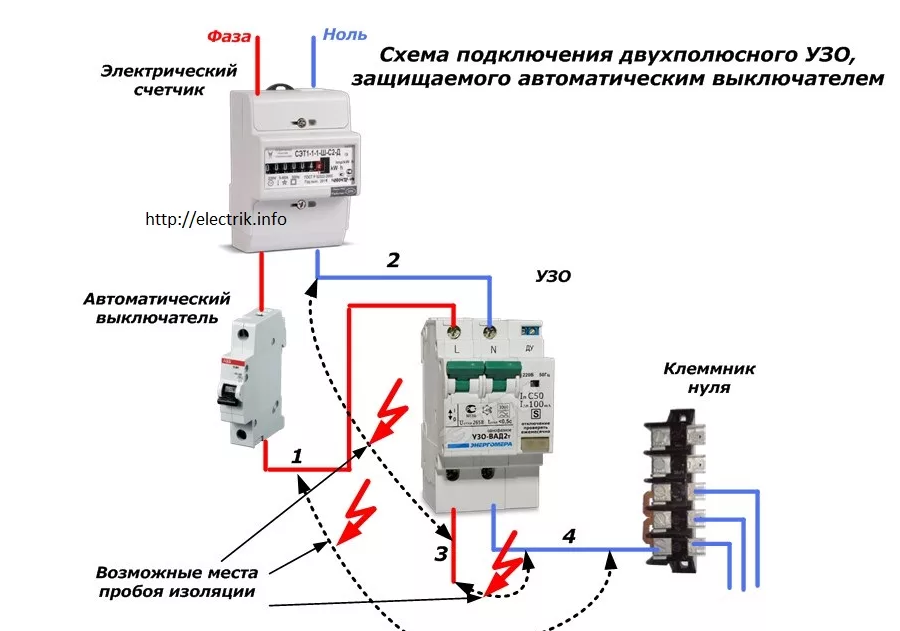

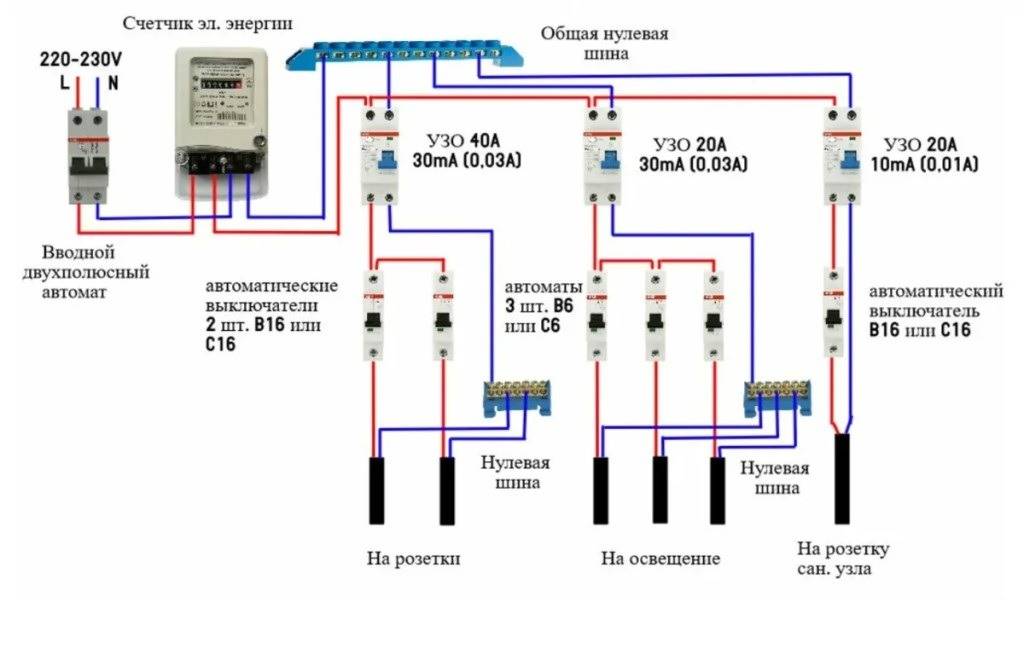

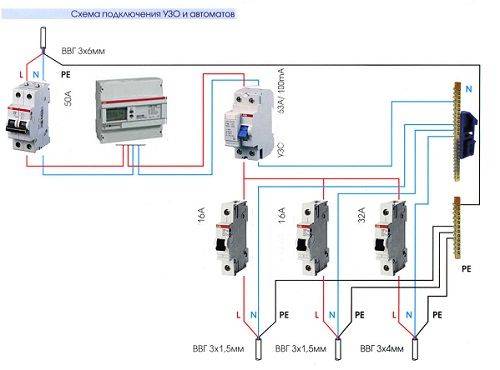

Схемы подключения автоматов.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

синий провод — всегда ноль
желтый с зеленой полосой — земля
оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

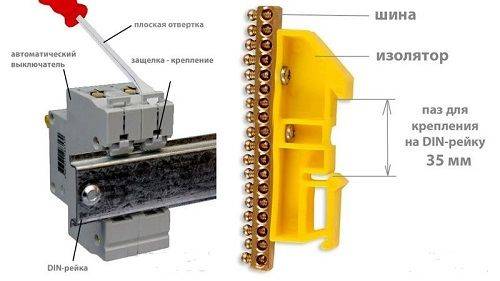

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Подключив автоматический выключатель своими руками мы сэкономили:

вызов специалиста электрика — 200 рублей
установка и подключение двухполюсного автоматического выключателя — 300 рублей
установка DIN рейки — 100 рублей
установка и подключение проходного контакта заземления 150 рублей

ИТОГО: 750 рублей

*Стоимость услуг электромонтажа приведена из таблицы расценок

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

1 — корпус;
2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
4 — неподвижный контакт;
5 — подвижный контакт;
6 — дугогасительная камера;
7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
8 — механизм взвода и расцепления
9 — катушка электромагнитного расцепителя;
10 — рычаг управления;
11 — тепловой расцепитель (биметаллическая пластина);
12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

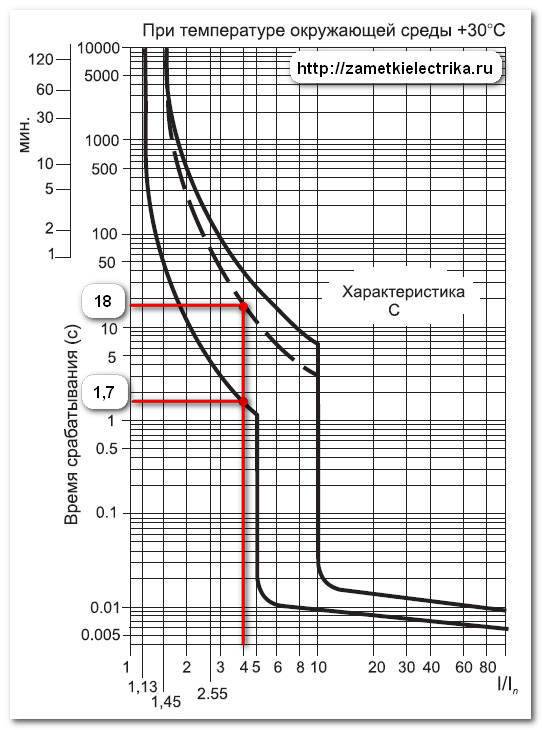

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Вам это будет интересно Подключение рн 113

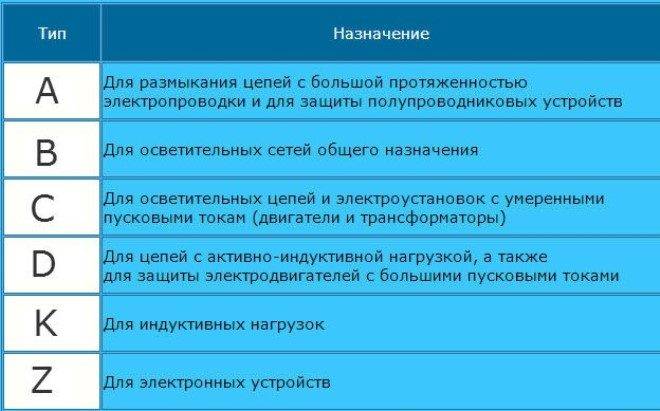

Разновидности защитных автоматов

Эти устройства разделяются на несколько типов, каждый из которых имеет свои особенности работы и предназначен для установки в различных цепях:

МА. В этих автоматах тепловое расцепление не предусмотрено. При подключении к нагрузке (например, электромотору) реле тока нужен только выключатель, обеспечивающий защиту от КЗ.
А. Тепловой расцепитель в этих устройствах срабатывает, когда величина электротока превышает номинал на 30%. Электромагнитное расцепление здесь вызывает обесточивание сети через 0,05 с, если величина тока превысит номинальное значение на 100%. Если по какой-либо причине катушка не сработала, то приблизительно через 25-30 с в действие вступает тепловая защита, вызывающая срабатывание автомата. Защитные устройства типа А следует устанавливать в электросхемах с полупроводниковыми элементами, которые могут прийти в неисправность даже при небольшом увеличении тока. В целях защиты электронных приборов в цепь могут включаться автоматы марки Z, срабатывающие при увеличении тока в два раза.

В. В этих устройствах срабатывание теплового расцепителя происходит в течение 4-5 с, а электромагнитная защита действует за 0,015 с, если величина тока превышает номинал на 200%. Автоматы этого типа широко используется в осветительных цепях, отличающихся небольшой величиной пускового тока.
С. Такие автоматы являются самыми распространенными. Оба типа защиты в нем срабатывают, когда величина номинального тока, проходящего через выключатель, превышена на 400%.

Разобравшись с типами устройств, переходим к вопросу их выбора.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Установка и схема подключения однополюсных автоматов

В современном жилье электрическая проводка может состоять из нескольких групп, защищаемых отдельным автоматическим выключателем. Во многих случаях совместно . Они соединяются с линиями стиральных машин, бойлеров и другого оборудования повышенной мощности.

Подключение защитных приборов осуществляется по простой схеме. В первую очередь подготавливается место установки в щитке. Приобретается DIN-рейка и устанавливается внутри. Затем, на ней закрепляется автомат. Следует помнить, что не рекомендуется замена одного двухполюсного устройства двумя однополюсными приборами. Это может вызвать сбой в работе системы и даже возгорание проводки. Установленный автомат закрепляется с помощью специальных винтовых зажимов.

После установки выполняется подключение питающего провода к верхней клемме. Нижняя клемма подключается к соответствующей защищаемой части электрической проводки. Сжатие проводов в клеммах должно обеспечивать надежный контакт, однако, сильно пережимать жилу нельзя, иначе она быстро отломится. В некоторых случаях однополюсный автоматический выключатель устанавливается с помощью специального расцепителя, позволяющего снять прибор одним нажатием на установочную кнопку.

Выводы и полезное видео по теме

Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:

О критериях выбора защитных устройств:

Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.

Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.

Поделитесь с читателями вашим опытом подключения двухполюсных и трехполюсных выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей –>

Выключатель автоматический трехполюсный EZC100N 100А 18кА

Это также называют: трехполюсный, трёхполюсной, 3-полюсный, 3-полюсной, трех-полюсный, трёх-полюсный, трех-полюсной, трёх-полюсной, 3п, 3P, Legrand, Легран, Легранд, Legran, Легранда, 025801, 25801, 0 258 01

Всегда поможем: Центр поддержки и продаж

Скидки до 10% +баллы до 10%

Доставка по городу от 150 р.

406 руб.

~~541 руб.~~

406 руб.

417 руб.

~~557 руб.~~

417 руб.

~~557 руб.~~

417 руб.

429 руб.

~~573 руб.~~

429 руб.

~~573 руб.~~

429 руб.

682 руб.

~~909 руб.~~

682 руб.

~~909 руб.~~

682 руб.

765 руб.

~~1 021 руб.~~

765 руб.

~~1 021 руб.~~

765 руб.

787 руб.

~~1 050 руб.~~

787 руб.

839 руб.

~~1 119 руб.~~

839 руб.

908 руб.

~~1 210 руб.~~

908 руб.

1 038 руб.

~~1 383 руб.~~

1 038 руб.

~~1 383 руб.~~

1 038 руб.

~~1 383 руб.~~

1 038 руб.

~~1 383 руб.~~

1 038 руб.

1 186 руб.

~~1 581 руб.~~

1 186 руб.

1 187 руб.

~~1 583 руб.~~

1 187 руб.

1 193 руб.

~~1 590 руб.~~

1 193 руб.

~~1 590 руб.~~

1 193 руб.

1 245 руб.

~~1 660 руб.~~

1 245 руб.

~~1 660 руб.~~

1 245 руб.

~~1 660 руб.~~

1 245 руб.

1 276 руб.

~~1 701 руб.~~

1 276 руб.

~~1 701 руб.~~

1 276 руб.

1 336 руб.

~~1 781 руб.~~

1 336 руб.

~~1 781 руб.~~

1 336 руб.

1 423 руб.

~~1 897 руб.~~

1 423 руб.

~~1 897 руб.~~

1 423 руб.

1 557 руб.

~~2 076 руб.~~

1 557 руб.

1 893 руб.

~~2 523 руб.~~

1 893 руб.

~~2 523 руб.~~

1 893 руб.

1 927 руб.

~~2 569 руб.~~

1 927 руб.

2 147 руб.

~~2 862 руб.~~

2 147 руб.

2 969 руб.

~~3 958 руб.~~

2 969 руб.

3 006 руб.

~~4 008 руб.~~

3 006 руб.

~~4 008 руб.~~

3 006 руб.

4 899 руб.

~~6 531 руб.~~

4 899 руб.

~~6 531 руб.~~

4 899 руб.

Адрес офиса: г. Москва , ул. Отрадная, 2Б, строение 9

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы

Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).

Эксперимент №2. Соединяем три однополюсных автомата

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:
