Дмитрий Пархоменко
Какую сталь лучше выбрать
При выборе кухонного ножа или охотничьего клинка принимается во внимание качество материала, репутация производителя
Для кухонных ножей
Для использования на кухне нож должен обладать прочностью. Важный параметр – качество реза. Лезвия должны легко затачиваться, но не требовать частой правки.
Лучшие кухонные ножи соответствуют следующим параметрам:
- устойчивы к ржавчине;
- не крошатся;
- имеют однородное полотно без разводов, пузырей.
Еще одним параметром является отсутствие на режущей кромке неровностей.
Кухонный нож из стали 65Х13 с содержанием хрома.

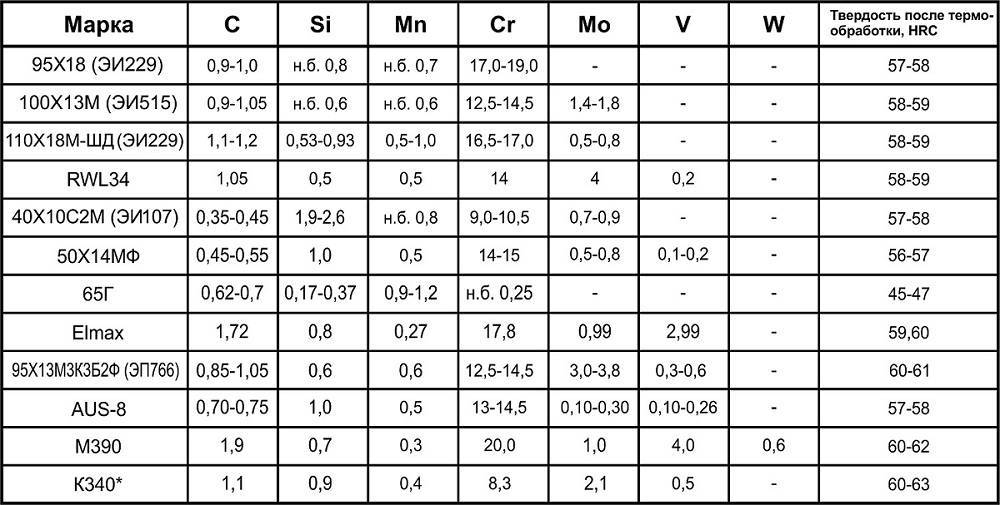

В России наиболее часто для кухонных ножей используются упомянутые марки:
- 65Х13;
- 40Х12;
- 95Х18;
- 50Х14МФ.

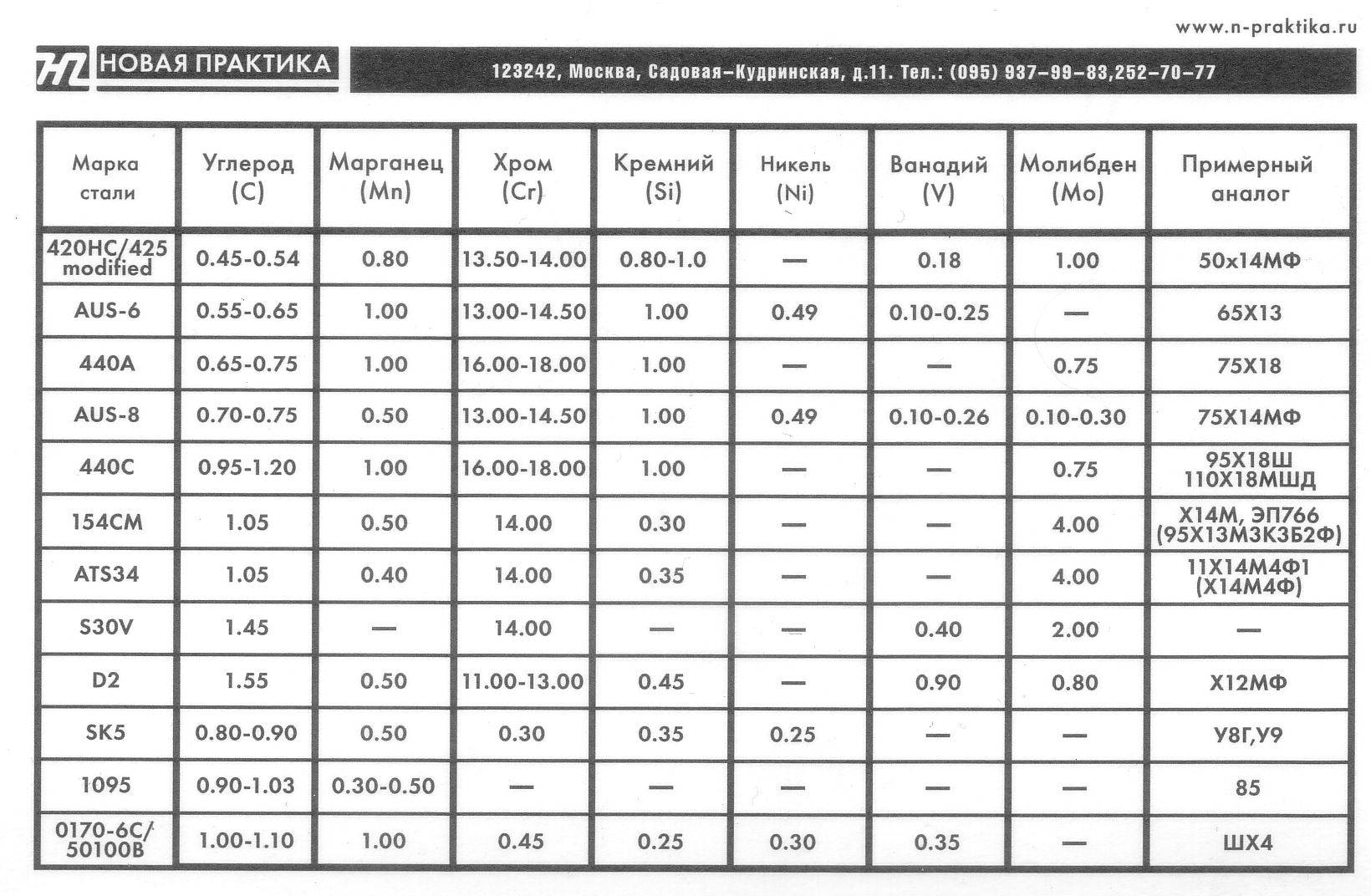

Из иностранных марок имеет высокий рейтинг сталь 440C. Для кухонных ножей рекомендуются японские стали AUS10 и ATS34, а также американская марка 154 CM (США). Сталь 420 часто используется зарубежными производителями, но отдавать предпочтение следует изготовителям из США, Швейцарии, Австрии, Германии.
Испанские ножи из 420 стали отличаются мягкостью. В европейских вариантах часто встречается массивное лезвие, что затрудняет аккуратную нарезку продуктов.
Для охотничьих ножей
Туристические и охотничьи клинки должны быть изготовлены из долговечного материала.

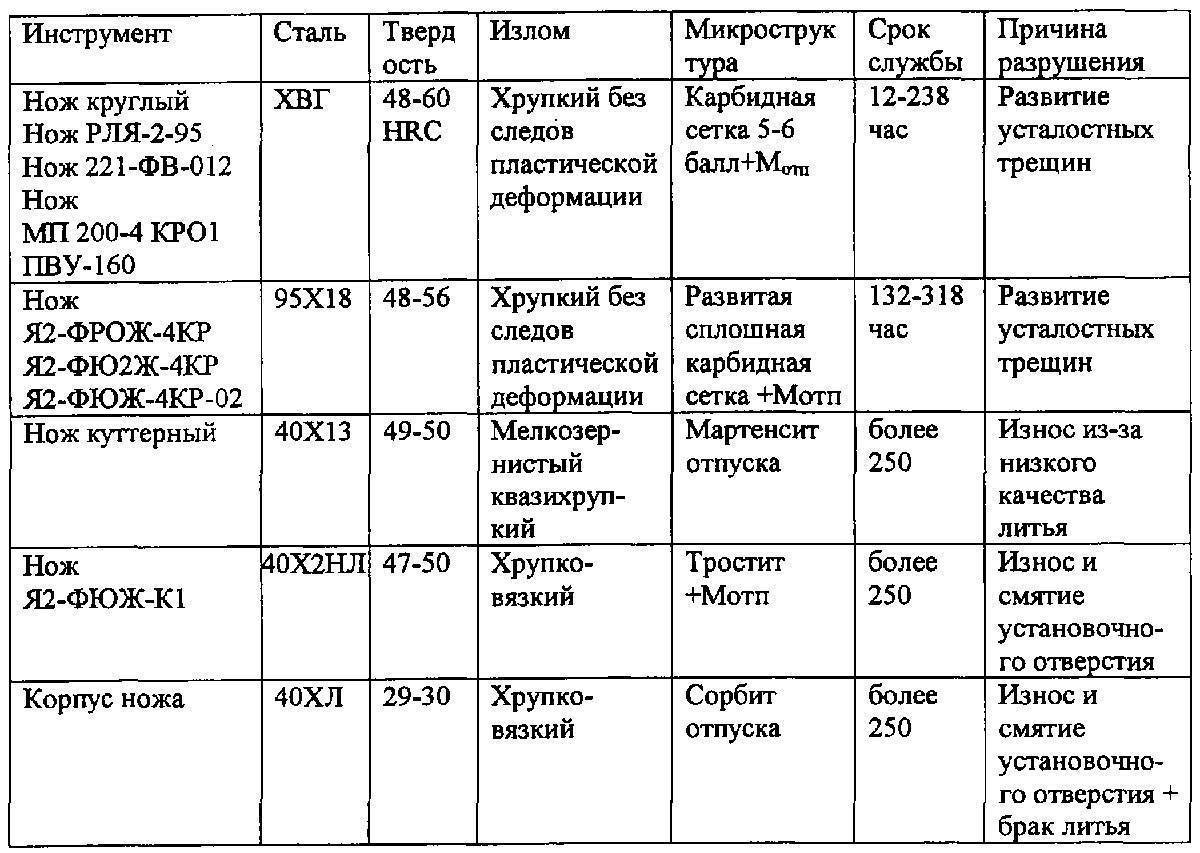

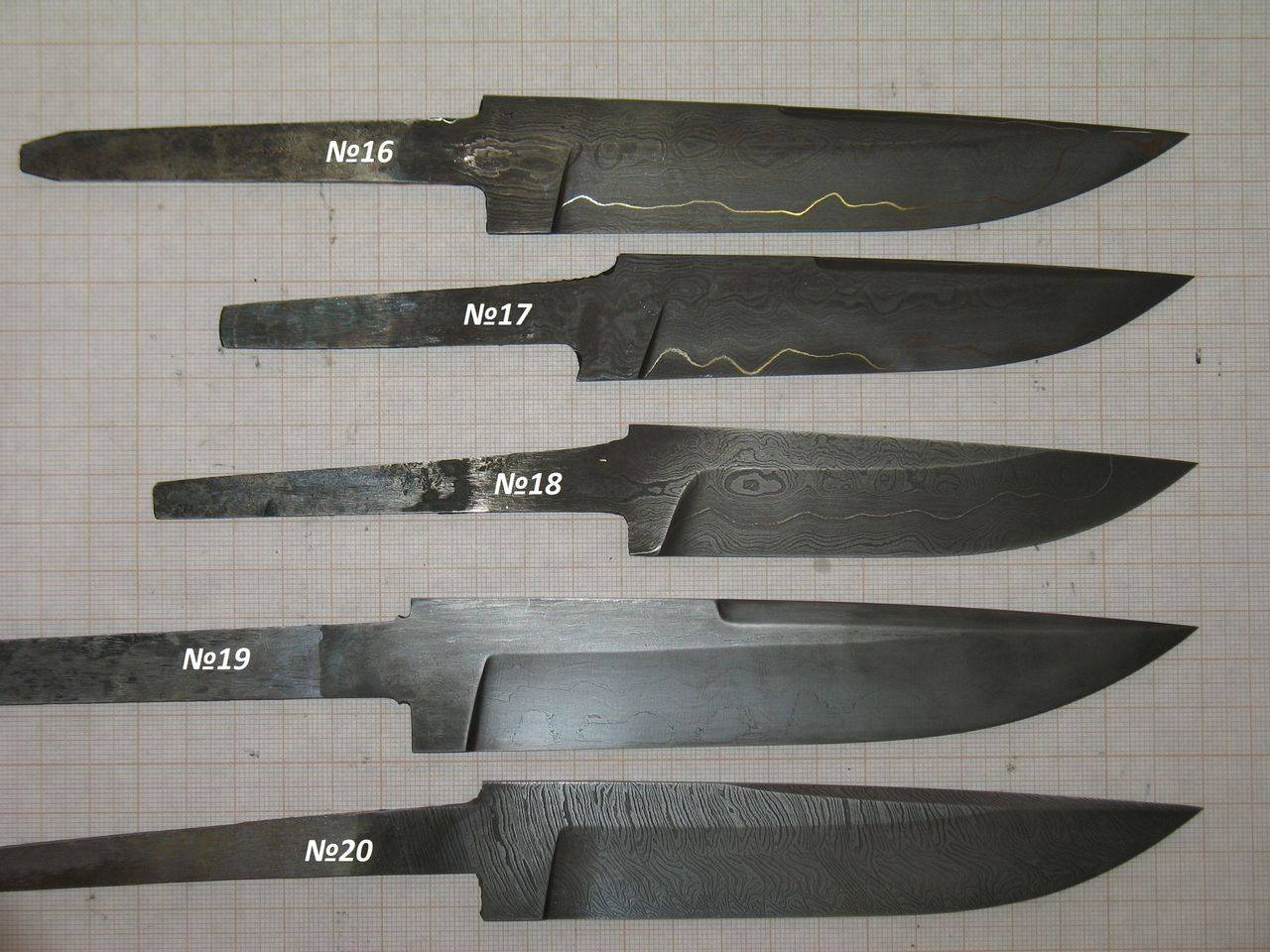

Примеры ножей из стали 95Х18.

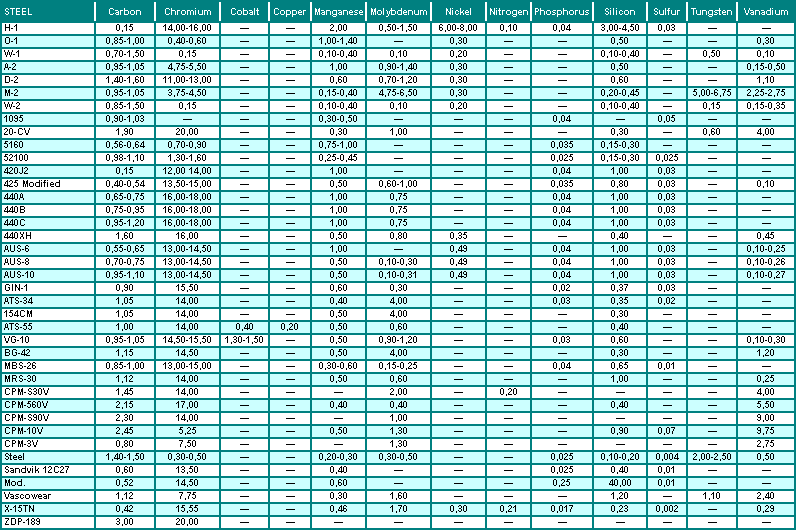

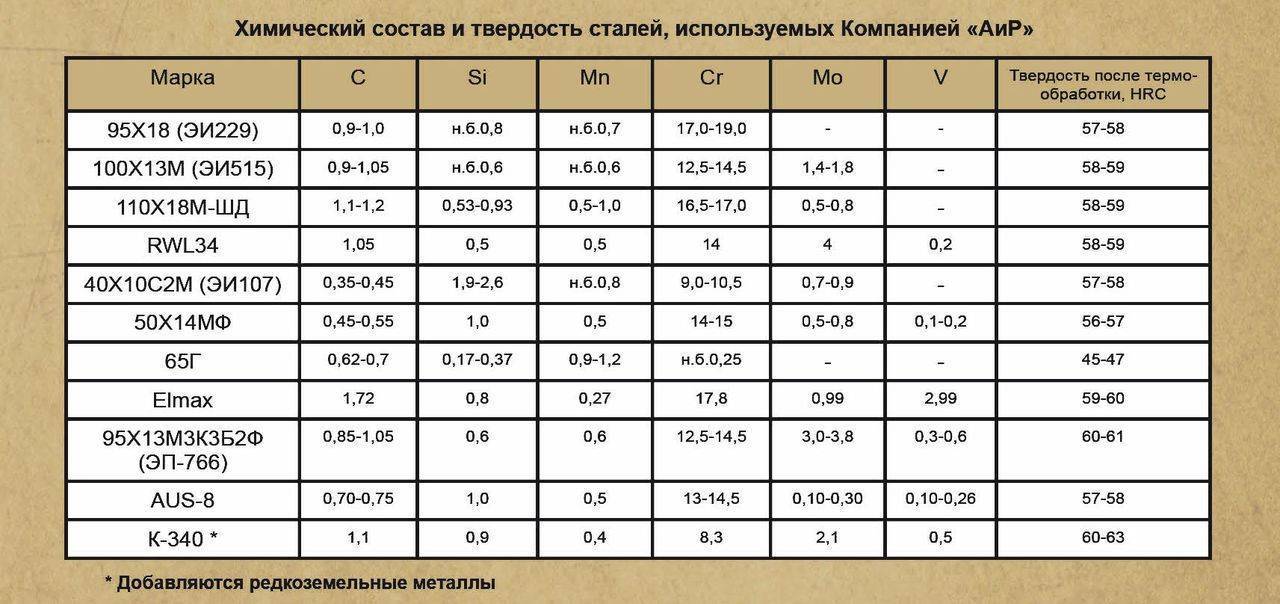

Часто используются марки:
- 420 (недорогие модели);
- 440A, B, C;
- AUS 4-10;
- Elmax;
- 95Х18;
- H1 (американская хромоникелевая сталь).
Лезвие должно отличаться режущими характеристиками, долго оставаться острым, обладать прочностью, не крошиться. Для охотничьего ножа не подходят сплавы с твердостью ниже 55 и выше 60 ед. по шкале Роквелла. В первом случае полотна будут быстро терять остроту, во втором – трудно правиться. Материал с более высоким показателем твердости может ломаться.
Какую выбрать?

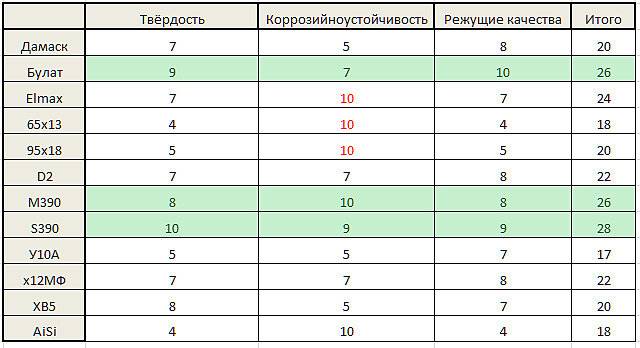

Каждая из представленных в рейтинге марок стали, имеет свои положительные качества. Несмотря на это каждая из них разрабатывалась для использования в определенной сфере и по своему считается лучшей.
95х18 или Х12МФ
При выборе стали для лезвия ножа лучше остановить свой выбор на 95Х18. При одинаковых показателях прочности она обладает лучшей устойчивостью к коррозии, так как первоначально разрабатывалась как инструментальная сталь.
В отличие от нее, Х12МФ используется для изготовления штампованных и кованых деталей в тяжелом машиностроении, где устойчивость к окислению не так важна.

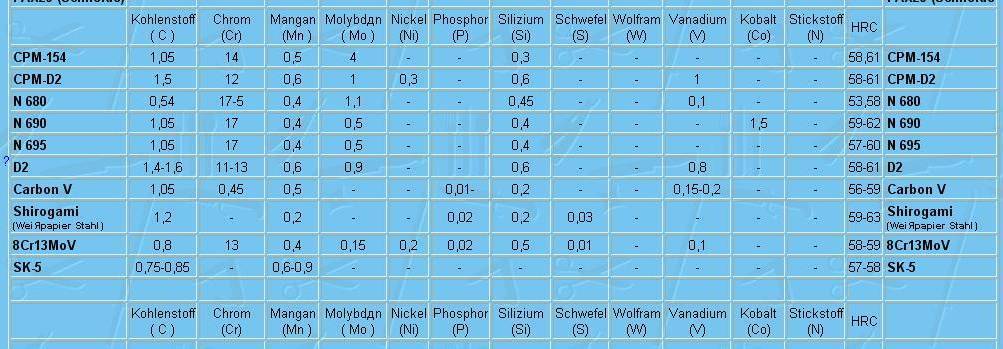

D2 или AUS-8A
В данном случае конкретного ответа не существует. Все зависит от области использования ножа из выбранной марки стали, для решений одних задач самой лучшей будет D2, а для других AUS-8A. В данном случае выбор нужно делать исходя из поставленной задачи.
В силу своих химических и физических свойств ножи из стали D2 больше приспособлены для использования в походах, на охоте и рыбалке. Они имеют высокую устойчивость ко всякого рода механическим повреждениям, а режущая кромка остается острой очень долго, даже при интенсивной эксплуатации.
Для кухонных
Кухонные ножи используются для разделки продуктов. Поэтому сталь, которая используется для производства ножей, должна соответствовать следующим требованиям:
- высокая устойчивость коррозии;
- хорошая сопротивляемость деформациям на изгиб;
- не крошиться в процессе работы;
- не содержать вредных примесей.
Из всех марок стали, представленных в рейтинге, наиболее близким к перечисленным показателям обладает сталь марки 440C. Высокое содержание карбидов хрома, отсутствие вредных примесей и хорошие показатели твердости, вязкости и износоустойчивости делают ее самой лучшей для изготовления кухонных ножей.
Для охотничьих
Охотничьи ножи являются мультифункциональным инструментом. Они должны одинаково хорошо резать мясо, кости и древесину. Кроме того, они должны быть устойчивы к различного рода механическим повреждениям и долгое время сохранять остроту режущей кромки.

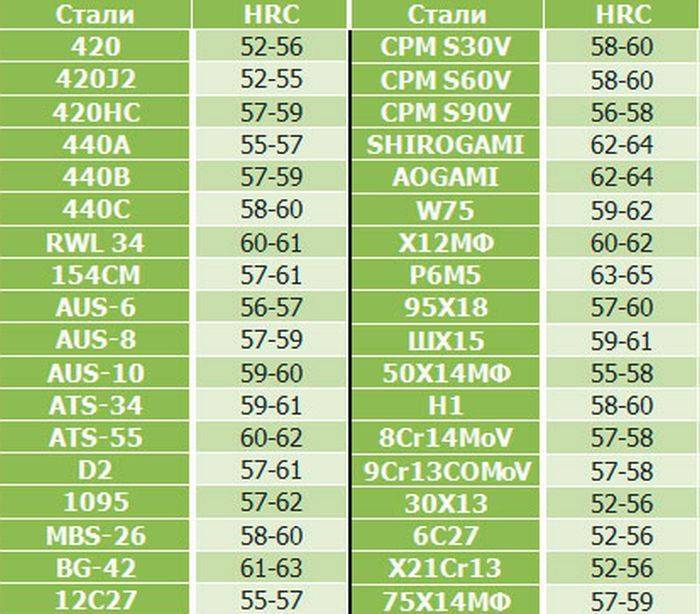

Как правило, для изготовления таких ножей используют сталь с твердостью 58-60 HRC.

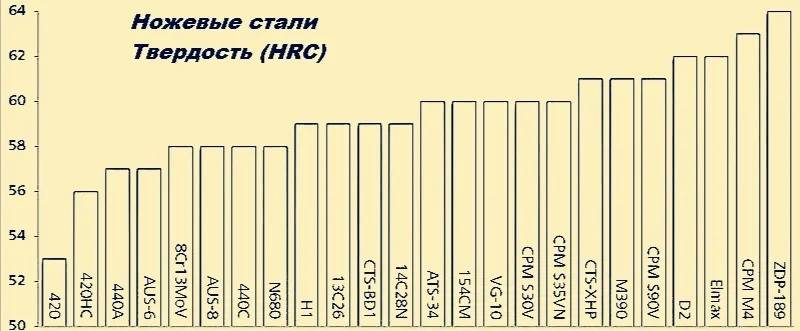

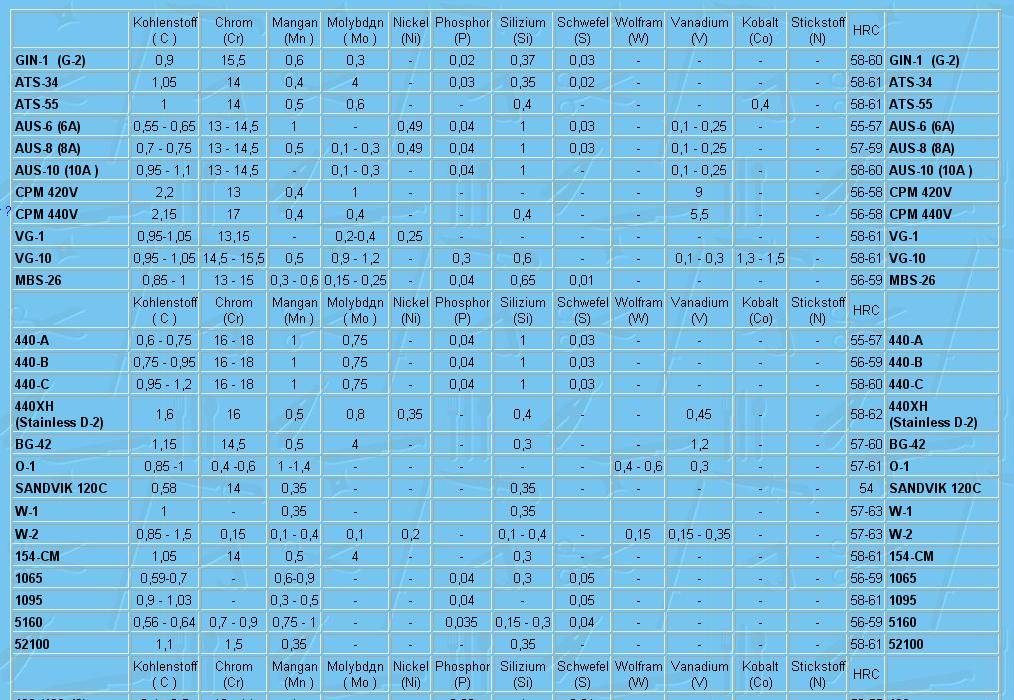

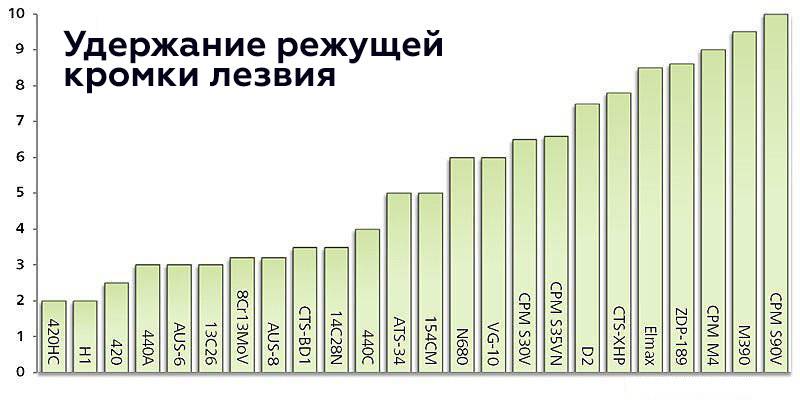

Каждая из представленных марок стали обладает своими преимуществами и недостатками и по-своему самая лучшая. Поэтому выбор конкретной марки зависит, как от цели, так и от бюджета, поэтому выбирая сталь нужно решить для каких целей будет использоваться нож и сколько денег вы готовы потратить на него. Надеемся, прочитав статью, вам будет проще разобраться в многообразии представленного ассортимента.
Бюджетный уровень сталей
Самые дешевые и непритязательные ножевые стали из первой группы это китайские нержавеющие стали 8cr13mov, 9cr13mov, 440с, и инструментальная d2. Что забавно, зачастую китайцы ставят везде 8cr13mov, заявляя все что душе заблагорассудится. Подчеркиваю, это касается только бюджетного уровня. Сталь непритязательная, пластичная, тупится на раз, точится на два. В плюсе очень доступная. Нужно сказать, что даже неплохие по своей сути 440с и d2 на китайских ножах зачастую не дотягивают по качеству до аналогичных сталях на брендовых. Либо косячная термичка, либо шаловливые руки китайцев.
В составе D2 содержится 1,55% углерода, что обеспечивает хороший рез, и 11-13 % хрома, что частично защищает от образования очагов коррозии. Сталь нельзя отнести к нержавеющим, она неплохо справляется с коррозией, но небольшой уход будет необходим. Ничего сложного, просто промыть нож после работы и насухо вытереть. Дополнительная смазка не потребуется. В походных условиях достаточно протереть нож о рукав куртки, либо о штанину.
Для данной стали характерен агрессивный рез, неплохая пластичность, хотя тонкая режуща кромка не любит избыточных нагрузок и дает сколы. D2 достаточно просто правится керамическими абразивными камнями не требуя покупки дорогих алмазных хонов. В полевых условиях остроту ножа можно поправить при помощи водостойкой наждачной бумаги. Для быстрой правки подойдет керамический мусат.
Из отечественных можно назвать очень популярные в среде российских массовых ножеделов нержавейки 40х13, 65х13, 95х18 и углеродистые у8-у12, шх15. У первых двух отличная коррозионная стойкость, но одновременно очень слабая износостойкость, некоторые «особо удачно» закаленные не получается нормально заточить, кроме как на абразивном круге.
95х18 это уже более ценный мех, сложная в термообработке, отчего ее свойства могут разительно отличаться, как в лучшую, так и в худшую стороны. Хороший рез, неплохая износостойкость, ее аналогом является 440с. Это обеспечивает ее популярность для изготовления ножей. Но при этом нож из 95х18 может уверенно стоить дороже, ножа из более интересной в плане использования порошковой стали. И зачем покупать такой нож для меня остается загадкой.
Углеродки они и есть углеродки, легко ржавеют, отлично набирают остроту, долго и агрессивно режут. Из данной категории я предпочту именно углеродистые стали, уход не сложный, а работать приятнее.

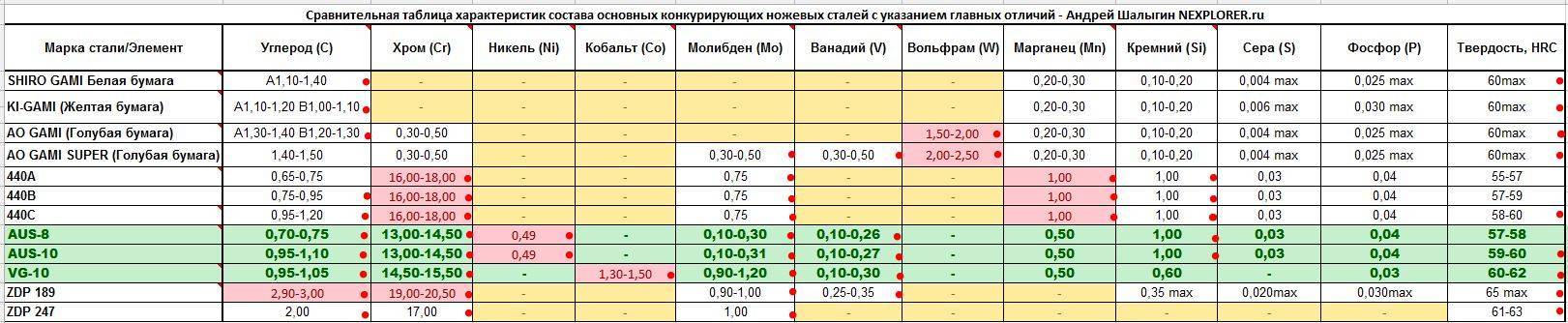

Из бюджетного также нужно упомянуть японскую нержавейку AUS8, из которой делается большая часть всей бюджетной ножевой серийки. На мой вкус она лучше всего подходит для использования на кухонных ножах, из расчета правки мусатом.

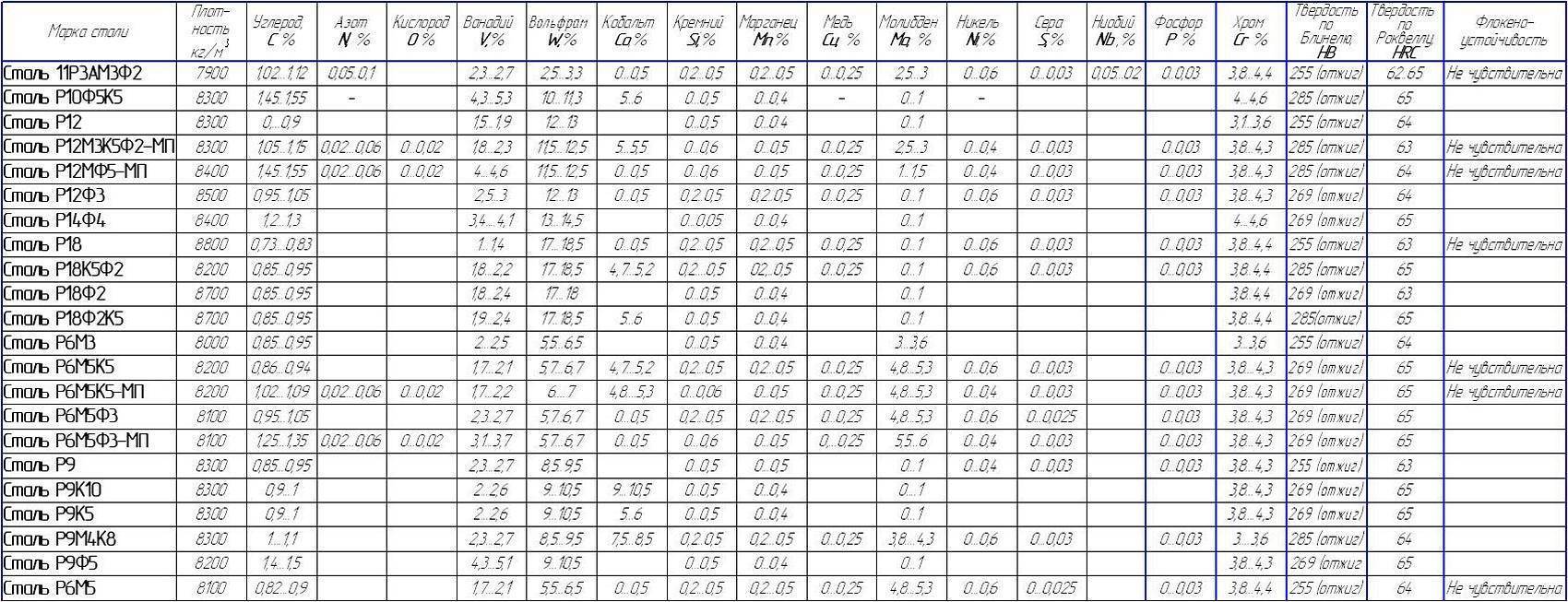

Марочник сталей характеристики, свойства сталей и сплавов
Инструментальная штамповая сталь Х12МФ используется для изготовления изделий сложных форм с высокой вязкостью и механической прочностью – профилировочные ролики, секции кузовных штампов, дыропрошивные матрицы при вырубке их листового металла, волоки, накатные плашки, пуансоны/ матрицы просечных/ вырубных штампов, другая продукция.
Сталь Х12МФ – отечественные аналоги
| Марка металлопроката | Заменитель |
| Х12МФ | Х6ВФ |
| Х12ВМ | |
| Х12Ф1 |
| Марка | Классификация | Зарубежные аналоги |
| Х12МФ | Сталь инструментальная штамповая | есть |
| Вид полуфабриката | t, 0С | Охлаждение |
| Размер | Условия | |
| Слиток | 1170–850 | В колодце или яме |
| Заготовка |
| Свариваемость |
| для сварных конструкций не применяется |
Не чувствительна.
Резка
| Исходные данные | Обрабатываемость резанием Ku | |||
| Состояние | HB, МПа | sB, МПа | твердый сплав | быстрорежущая сталь |
| горячекатаное | 217–228 | 730 | 0,8 | 0,3 |
Сталь Х12МФ – химический состав
Массовая доля элементов не более, %:
| Ванадий | Кремний | Марганец | Медь | Молибден | Никель | Сера | Углерод | Фосфор | Хром |
| 0,15–0,3 | 0,1–0,4 | 0,15–0,45 | 0,3 | 0,4–0,6 | 0,4 | 0,03 | 1,45–1,65 | 0,03 | 11–12,5 |
Материал Х12МФ – механические свойства
| Сортамент | ГОСТ | HB 10-1 |
| Прокат после отжига | 5950–2000 | 255 |
| Критические точки | Ac1 | Ac3 | Ar1 | Ar3 | Mn |
| Температура | 810 | 860 | 760 | 780 | 225 |
| t, 0С | HRCэ | KCU, Дж/см2 |
| Закалка (масло) 1000–10300С. Отпуск с выдержкой 1,5 ч | ||
| 200 | 63 | 43 |
| 300 | 61 | 64 |
| 400 | 60 | 54 |
| 500 | 60 | 30 |
| 550 | 52 |
Удовлетворительная.
Марка Х12МФ – точные и ближайшие зарубежные аналоги
| Австрия | Англия | Болгария | Венгрия | Германия | Евросоюз | Испания |
| ONORM | BS | BDS | MSZ | DIN, WNr | EN | UNE |
| X162CrMoV12 | ||||||
| X165CrMoV12 | ||||||
| Х155CrVMo12-1 |
| Италия | Польша | США | Франция | Чехия | Швеция | Япония |
| UNI | PN | — | AFNOR | CSN | SS | JIS |
Сталь Х12МФ – область применения
Материал марки Х12МФ используют для изготовления изделий сложных форм с высокой вязкостью и механической прочностью.
Условные обозначения
| HRCэ | HB | KCU | y | d5 | sT | sв |
| МПа | кДж / м2 | % | % | МПа | МПа | |
| Твердость по Роквеллу | Твердость по Бринеллю | Ударная вязкость | Относительное сужение | Относительное удлинение при разрыве | Предел текучести | Предел кратковременной прочности |
| Ku | s0,2 | t-1 | s-1 |
| Коэффициент относительной обрабатываемости | Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации | Предел выносливости при кручении (симметричный цикл) | Предел выносливости при сжатии-растяжении (симметричный цикл) |
| N | число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины |
Свариваемость
| Без ограничений | Ограниченная | Трудно свариваемая | |
| Подогрев | нет | до 100–1200С | 200–3000С |
| Термообработка | нет | есть | отжиг |
Купить инструментальную штамповую сталь Х12МФ в Санкт-Петербурге Вы можете по телефону +. Специалисты оформят заказ, сориентируют по сортаменту, ценам, условиям доставки.
ПродукцияДоставкаКонтакты
Какая сталь лучше х12мф или 95х18: сравнение и различия

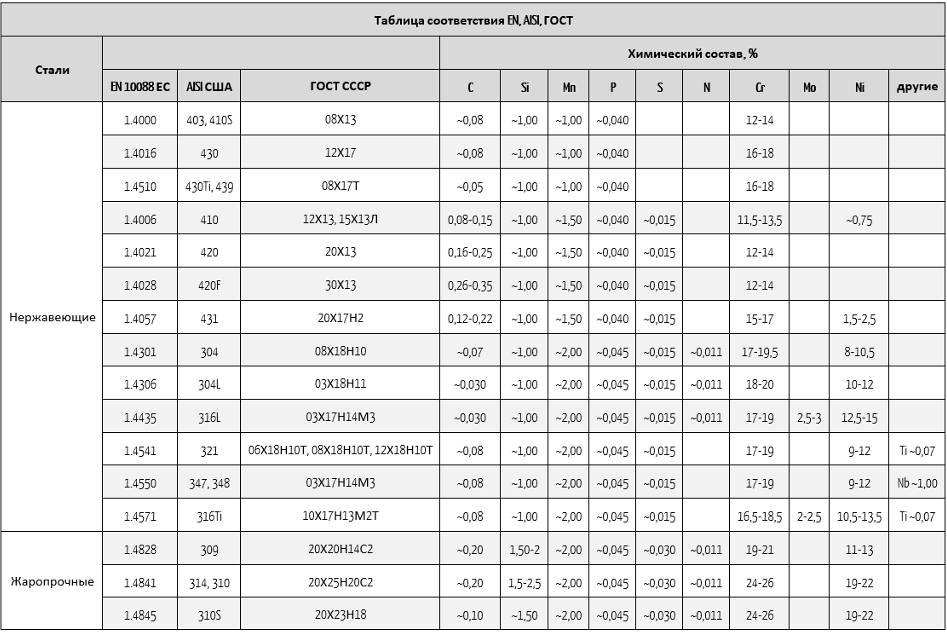

Сплав железа с углеродом, в котором концентрация последнего меньше 2,14 %, называют сталью. При изменении содержания углерода, добавлении легирующих элементов, различной термообработке значительно изменяются основные характеристики материала.
В маркировке сталей первая цифра указывает на процентное содержание углерода, а идущие за ней буквы и цифры говорят о наличии легирующих элементов и их количестве в процентном соотношении. Если после буквы нет числа, то это значит, что его содержание меньше 1%. Причем обозначения легирующих элементов располагают в порядке убывания их процентного содержания в сплаве.
Химический состав стали Х12МФ, ее свойства, область применения
Х12МФ – это инструментальная легированная штамповая сталь, которая содержит 1,45-1,65% углерода. Характеризуется наличием таких легирующих элементов как хром (Х) — 11-12,5%, молибден (М) — 0,4-0,6% и ванадий (Ф) — 0,15-0,3%. В небольших количествах содержит кремний (С) — 0,1-0,4%, марганец (Г) — 0,15-0,45%, никель (Н) — до 0,35%, фосфор (Р) — до 0,03%, медь (Д) — до 0,3% и серу (ее содержание стремятся свести к минимуму, поэтому она не маркируется) — до 0,03%.
Хром (Х) улучшает режущие свойства, стойкость к износу и коррозии, увеличивает прочность и прокаливаемость сплава.
Ванадий (Ф) повышает теплостойкость и улучшает структуру металла. При небольшой его концентрации (в размере от 0,3 до 0,5 %) намного улучшает прочность и пластичность металла, чего нельзя сказать про сплавы с высоким содержанием ванадия.
Добавление молибдена (Mo) увеличивает вязкость и повышает прокаливаемость высокохромистой стали. Также он ухудшает окалиностойкость. Из-за этого количество молибдена в штамповых сталях лимитируют до 1,8 %.
Сталь Х12МФ хорошо обрабатывается:
- Резанием, что способствует получению точных размеров готовой детали.
- Давлением, что повышает производительность изготовления изделий, экономит материал.
Она удовлетворительно шлифуется, но при этом достаточно хрупкая. Характеризуется хорошими механическими свойствами:
- Высокая прочность.
- Пластичность.
- Износостойкость.
- Хорошая теплостойкость и закаливаемость.
Изделия из нее обладают антикоррозионными свойствами, но при продолжительном воздействии агрессивной (кислой или щелочной) среды на них могут появиться темные пятна или ржавый налет.
Эта марка сплава широко используется в металлобрабатывающей промышленности. Из нее изготовляют детали промышленного оборудования, которые отличаются высокими требованиями к качеству поверхности и механической стойкости, такие как:
- Ролики профилированные сложных форм.
- Рабочие элементы штампов — матрицы.
- Волоки.
- Эталонные шестерни.
- Накатные плашки для выдавливания наружной резьбы.
Химический состав стали 95х18, свойства, применение
Сталь 95х18 — коррозионно-стойкая (нержавеющая) обыкновенная. Содержит 0,95 % углерода (С) и 18% хрома (Х). В ее составе также присутствуют кремний (С) и марганец (Г) — до 0,8% каждого, никель (Н) — до 0,6%, фосфор (Р) — до 0,03%, медь (Д) — до 0,3%, титан (Т) – до 0,2% и сера — до 0,025%.
Эта марка сплава характеризуется высокими показателями твердости, износостойкости, жаропрочности (до 500 °С), коррозионной стойкости. Наличие 18% хрома говорит о принадлежности этой стали к нержавеющей. Изделия из этого сплава устойчивы к химически агрессивной среде. Исходя из этого Сталь 95Х18 применяют:
- В авиационной промышленности.
- Машиностроении.
- Изготовлении клинкового оружия.
Благодаря высокой устойчивости износу из нее изготовляют детали, работающие при трении:
- Оси.
- Валы.
- Подшипники.
- Стержни.
- Втулки.
Что общего между этими марками
Стали марок Х12МФ и 95Х18 – разные по химическому составу, механическим характеристикам, области применения. Но они обе хорошо обрабатываются резанием, что способствует их применению в машиностроении. А содержащийся в этих сплавах хром, при взаимодействии с кислородом образующий на поверхности оксидную пленку, способную к самовосстановлению, придает им антикоррозионные свойства.
Антикоррозионные и механические свойства этих сталей делают их популярными при производстве ножей. Плотность структуры этих марок материалов придает примерно одинаковую износостойкость режущей части клинка.
Сталь Х12МФ для ножей: плюсы и минусы
К плюсам стали Х12МФ относятся:
- Производство дешевое – в состав входят доступные компоненты по низкой стоимости, часто металл изготавливается из вторичного сырья. Как следствие, низкая стоимость ножей с клинком из стали марки Х12МФ.
- Рабочие характеристики ножа полностью предсказуемые. Если соблюдать все правила ухода за металлом и его использованием, то даже постоянное воздействие на него широкого диапазона температур не снизит его свойства.
- Острота заточки ножей идеальна. Оптимальные углы заточки вкупе с высокой твердостью металла (HRC 63-64 единицы) обеспечивают кромке высокую износостойкость. Острота лезвия сохраняется надолго даже при активном использовании инструмента.
- Уход за режущим инструментом из стали Х12МФ минимальный. Дело в том, что металл практически не ржавеет, поэтому постоянно полировать его, покрывать каким-либо специфическим покрытием или постоянно пропитывать антикоррозийными жидкостями не придется.
Если говорить о минусах, то стоит обратить внимание на следующие:
- Любые технологические операции со сталью, связанные с термообработкой, произвести в домашних условиях практически невозможно. Во время ковки происходит растрескивание металлической заготовки, а если нагрева до нужной ковочной температуры не произошло, то сталь просто рассыплется.
- Чтобы осуществить заточку режущей кромки лезвия, понадобится специальное оборудование.
- Изгибающие нагрузки могут быть только минимальными. Поэтому из рассматриваемой марки стали изготавливаются ножи с ограниченным по длине клинком.
- При частом контакте металла с солями и кислотами начинает появляться так называемая питтинговая коррозия.
- Клинок из стали Х12МФ никогда не будет блестеть – отполировать его не получится. Нож всегда будет выглядеть тускло.
- В полевых условиях даже правка ножа может стать проблемой, потому что металл очень твердый и для этого понадобится специальный инструмент типа мусата с алмазным напылением.
Зачем нужно обратить внимание на материал?
Сталь 95х18 отличается высокой коррозионной стойкостью и великолепными режущими свойствами. Благодаря высокому содержанию хрома (около 17-18%), этот материал устойчив к ржавчине, что позволяет использовать нож в условиях повышенной влажности или контакта с агрессивными средами. Кроме того, сталь 95х18 долго сохраняет остаточную остроту лезвия, что делает ее более удобной для обработки продуктов питания и предотвращает частое затупление ножа.
С другой стороны, сталь х12мф имеет высокую прочность и износостойкость. Этот материал в основном применяется для изготовления инструментов, работающих в условиях повышенных нагрузок и трения. Используя нож из х12мф, вы можете быть уверены в его долговечности и надежности в самых тяжелых условиях.
Оптимальный материал для ножа зависит от конкретных требований и предпочтений. Если вы ищете лучшую коррозионную стойкость и режущие свойства, то сталь 95х18 может быть подходящим вариантом. В то же время, если вам важна прочность и долговечность, то сталь х12мф может быть предпочтительнее. При выборе материала необходимо учитывать тип использования ножа и индивидуальные требования пользователя.
В итоге, правильный выбор материала для ножа важен для достижения оптимальной производительности и долговечности. Учтите особенности сталей 95х18 и х12мф и выберите материал, который лучше всего соответствует вашим потребностям.
Разные стали имеют разные свойства
Сравнивая эти две стали, можно отметить, что 95х18 обладает высокой твердостью и прочностью, что делает ее отличным выбором для ножей, предназначенных для резки и долбления. Также она хорошо сохраняет остроту, что обеспечивает долговечность ножа. Однако, сталь 95х18 менее стойка к коррозии, поэтому требует более тщательного ухода и регулярной обработки специальными средствами.
В свою очередь, сталь х12мф обладает большей стойкостью к коррозии, что делает ее подходящей для работы с пищевыми продуктам и использования на открытом воздухе. Она также обладает высокой твердостью, позволяющей сохранять остроту ножа в течение длительного времени. Однако, х12мф может быть менее прочной по сравнению с 95х18.
Таким образом, выбор между сталью 95х18 и х12мф для ножа зависит от требований и предпочтений каждого конкретного пользователя. Если необходима высокая прочность и острая режущая кромка, то сталь 95х18 может быть лучшим выбором. Если важнее стойкость к коррозии и работа с пищевыми продуктами, то сталь х12мф может быть предпочтительнее.
От выбора стали зависит производительность ножа
В данном случае рассматриваются две популярные стали: 95х18 и х12мф. Обе они относятся к высокоуглеродистым сталям и отличаются по составу и свойствам.
95х18 — это сталь с содержанием углерода 0,9-1,05%, хрома 16-18%, молибдена 1,3-1,6% и прочих добавок. Она обладает высокой твердостью, хорошей устойчивостью к коррозии и прекрасными режущими свойствами. Ножи из 95х18 стали имеют отличную мелкозернистую структуру, благодаря которой они легко заточиваются и обладают долговечностью.
Х12мф — это сталь с содержанием углерода 0,95-1,05%, хрома 11-13% и молибдена 0,7-1%. Она также отличается высокой твердостью, хорошей режущей способностью и устойчивостью к коррозии. Кроме того, эта сталь обладает отличными антикоррозийными свойствами и устойчивостью к высоким температурам.
Зависит выбор стали для ножа от предполагаемого вида работы. Если требуется нож с отличными режущими свойствами, легко заточиваемым и долговечным, то 95х18 сталь будет более подходящим выбором. С другой стороны, если требуется нож с высокой устойчивостью к коррозии и способностью сохранять остроту при высоких температурах, то х12мф сталь будет предпочтительнее.
В общем, выбор между 95х18 и х12мф сталью для ножа зависит от целей и требований к конкретному ножу
Важно учитывать особенности каждой стали и их влияние на производительность и функциональность ножа

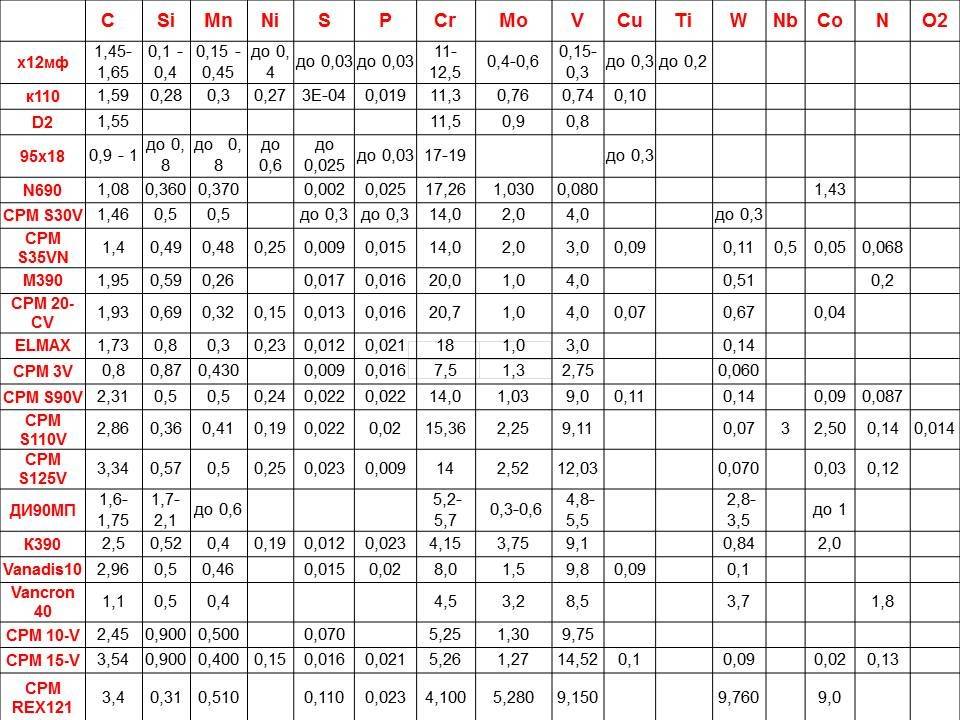

Хим состав
Наименование металлов, которые используются для легирования, и их количество обязано соответствовать ГОСТ 5632 – 2014. В приведенной ниже таблице показано их содержание.
| Марка стали | Легирующий элемент | Массовая толика в сплаве, % | Предназначение |
| 95Х18 | С | 0,9 – 1,0 | Применятся для придания сплаву твердости и прочности. |
| Cr | 17,0 – 19,0 | Употребляется для улучшения износостойкости и твердости сплава. Не считая того, он увеличивает сопротивляемость сплава к коррозии. | |
| Mn | 0,8 | Применение марганца улучшает характеристики твердости стали. | |
| Si | 0,8 | Введение в состав сплава кремния дозволяет сделать лучше крепкость и устойчивость стали к истиранию, делая его наиболее надежным. | |
| Ni | 0,6 | Применение никеля способно в пару раз прирастить сопротивление сплава коррозии, также его крепкость. | |
| Ti | 0,2 | Хим характеристики титана разрешают уменьшить зернистость стали, тем улучшая ее жаростойкость и ковкость. | |
| P | не наиболее 0,03 | Фосфор является побочным элементом при изготовлении стали. Потому его количество в начальном материале стараются уменьшить. | |
| S | не наиболее 0,025 | Сера относится к вредным технологическим примесям. Ее наличие в сплаве понижает вязкость и крепкость. Потому огромное количество серы в составе высококачественной стали не допускается. |
Выбор ножевой стали – что лучше, Х12МФ или 95Х18?
Про ножевые стали мы уже неоднократно писали. Вот тут обзор лучших ножевых сталей зарубежного производства, тут про булат. Уже даже успели написать статью про идеальную твёрдость клинков и про то, как проверяют заточку . Когда-нибудь мы соберёмся с силами, и напишем статью про лучшие ножевые стали отечественного производства, так что подписывайтесь на канал и ждите!
Сегодня мы хотим сравнить две популярные ножевые стали отечественного производства между собой, и выяснить, какая из них лучше. Это популярная нержавеющая сталь 95Х18, из которой делают ножи многие ножевые российские фирмы, и Х12МФ, больше популярная среди мастеров-ножеделов.

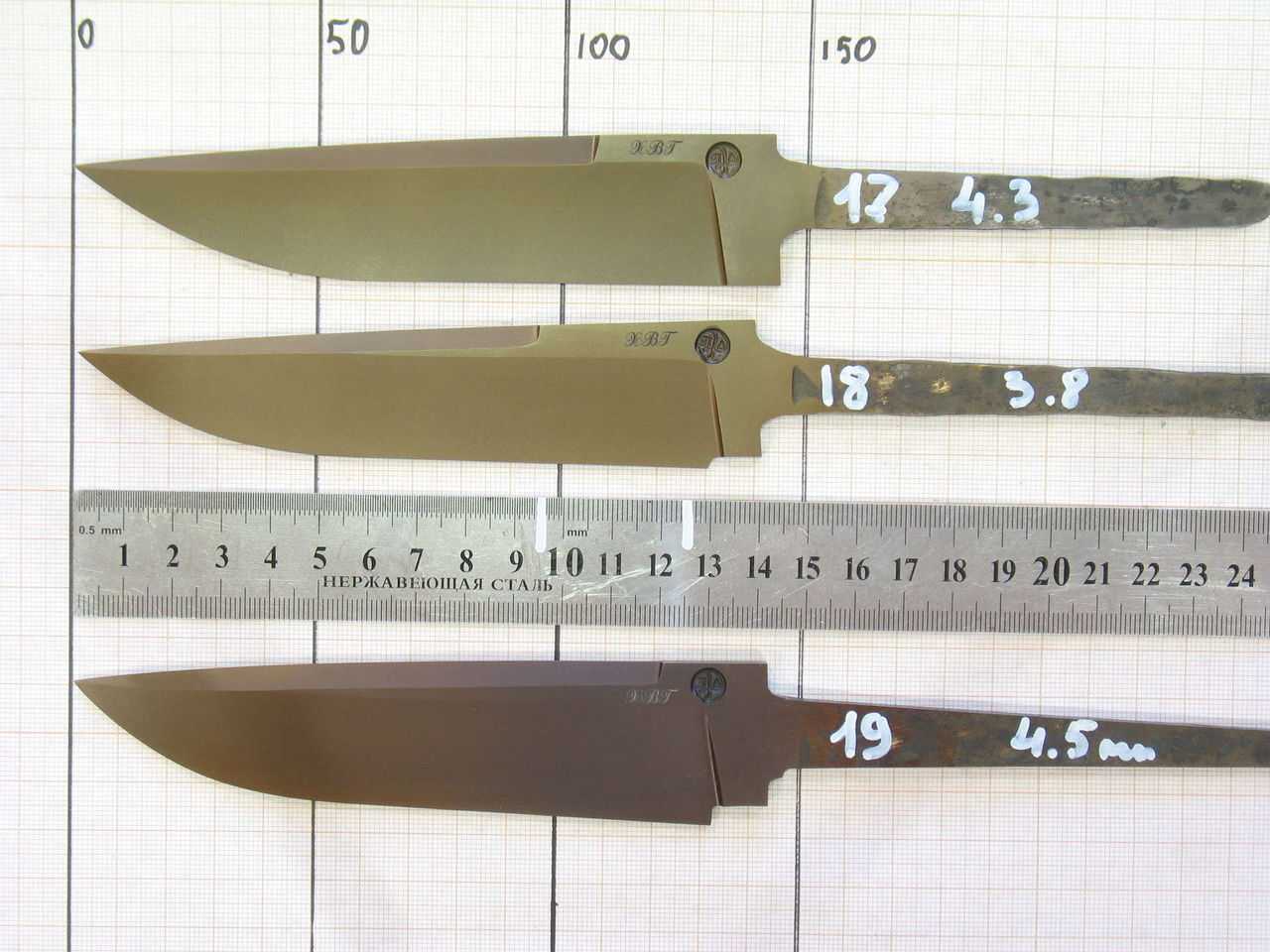

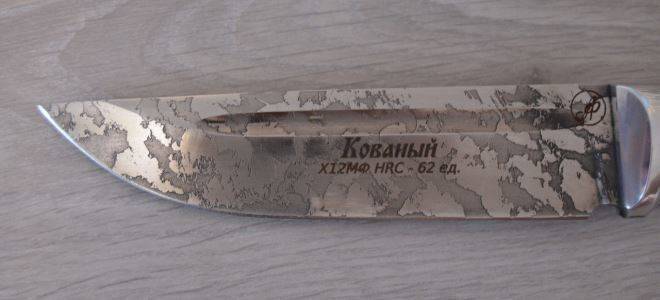

Краткий обзор стали Х12МФ
Сталь Х12МФ не является чисто ножевой сталью, её придумали вовсе не для этих целей. Из этой стали делали и продолжают делать ролики, матрицы, пуасоны, шестерни, и прочие детали, которые подвергаются повышенным нагрузкам при эксплуатации.
Очень популярна данная сталь и в ножевом производстве. Клинки из Х12МФ легко закаливаются до 60-62 HRC, прекрасно держат заточку и не склонны к выкрашиванию, особенно если не увлекаться высокой твёрдостью. Как по мне, так максимально приемлемый «потолок» закалки для этой стали – это 60 HRC, больше не нужно. Был когда-то такой нож с закалкой 62, так когда сбивал с него рукоять молотком, он сломался перед самым хвостовиком, хотя хвостовик был цельный. Может я его зря так молотком, но по клинку то я не бил.
Главным минусом стали Х12МФ является её склонность к коррозии. Ещё он негативно реагирует на рыбу, мясо жирное и многие фрукты, покрываясь налётом или пятнами. Всё это придаёт ножу из такой стали непрезентабельный внешний вид. Хотя рабочему ножу это не помеха, а рез у клинков из Х12МФ действительно замечательный.
Кстати, знаменитая американская сталь Д2 является практически полным аналогом нашей российской Х12МФ.
Краткий обзор стали 95Х18
Эта нержавеющая сталь считается одной из лучших для изготовления ножей. Это не моё мнение, и не мнение российских мастеров-ножеделов, так считают крупные производители российских ножей. Действительно, им нет смысла возиться с другими видами стали, когда 95Х18 неплохо держит заточку, не ржавеет и сравнительно легко обрабатывается. Хотя в последние годы даже крупным ножевым фирмам приходится как-то крутиться, и пробовать новые для себя типы сталей, чтобы заинтересовать клиента.
Несмотря на это, ножи из 95х18 имеет отличное соотношение цены к качеству. Закаливаются клинки до 57-59 HRC, чего вполне хватает и для длительного удержания заточки, и для сравнительно лёгкой заточки. То что ножи из 95Х18 не ржавеют, делают их идеальными для тех пользователей, которые не привыкли ухаживать за ножами.
Нож из 95Х18 простит даже то, что вы его засунете грязным и мокрым в ножны и вспомните об этом на следующий день. Аналогом стали 95Х18 является японская сталь AUS-8.
Так что же лучше?
Сравнение этих двух сталей не совсем корректное. Рабочие свойства у них уж очень сильно отличаются. Тут ориентироваться нужно на функциональность. Если вам нужен реально рабочий нож, который будет задействован чуть ли не каждый день, то брать нужно Х12МФ. При такой эксплуатации он банально не успеет заржаветь.
А если нож вы используете редко, и он большую часть времени валяется без дела, то лучше брать 95Х18. Если вы не будете разделывать им по несколько туш в день, то особой разницы в твёрдости не почувствуется. Хотя режет клинок из Х12МФ более агрессивно и «сочно». Словами это не объяснить, надо самому попробовать.
Ещё один крайне важный момент – это термичка клинков. Не все отечественные производители могут сделать её достойно. Вот и получаются тогда недокаленные и перекаленные клинки.
Правила заточки готового изделия
Правильно эксплуатируя клинок в условиях его предназначения, он неизбежно потеряет остроту. Этот процесс происходит на микроскопическом уровне при трении металла о разрезаемые предметы. Совершенно естественная потеря остроты требует больших усилий для реза. Постепенно становится ясно, что нож требует заточки.
Если нож изготовлен своими руками от начала до конца, то ему однозначно необходимо вывести режущую кромку.
Процесс трудоёмкий, требующий внимания и точность руки. Но сегодня существует немало приспособлений, для упрощения этого действа.
Прогресс не стоит на месте. Механические приспособления позволяют закрепить клинок в одном положении и без опаски потери угла вывести режущую кромку.
