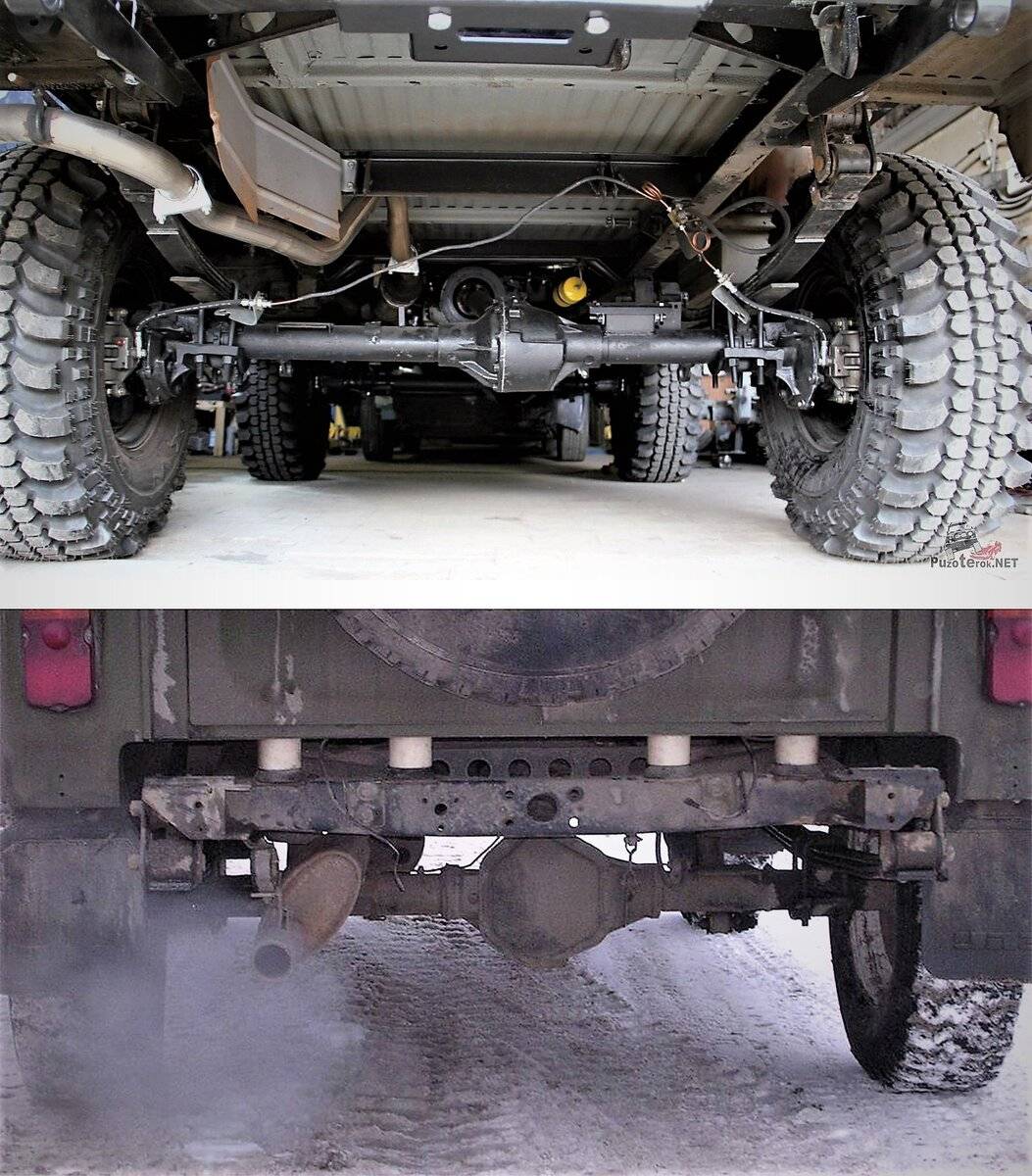

Чем отличаются военные мосты УАЗ от «гражданских»

Замена колёсных пар

Часто штатных колёс недостаточно для преодоления серьёзного бездорожья. При установке специальной резины обычно заменяется и главная пара. Характеристики стандартных колесных пар рассчитаны именно на использование заводской резины. Если не делать замену колёсных пар при переходе на большие колёса, долго они не прослужат.

При установке военных мостов главное — отдавать себе отчёт, для чего нужен вам автомобиль. Если он приобретался исключительно для бездорожья, то военный мост – лучшее решение. Для автомобиля, который придётся часто эксплуатировать на трассе, это не лучший выбор.

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, ), а также на автомобили легкового ряда УАЗ-3151 (469).

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 – передаточные числа соответственно главной и бортовой передач) – более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
Колея: 1445 мм
Колея редукторных мостов УАЗ Барс: 1600 мм
Вес переднего военного моста УАЗ: 140 кг
Вес заднего военного моста УАЗ: 122 кг

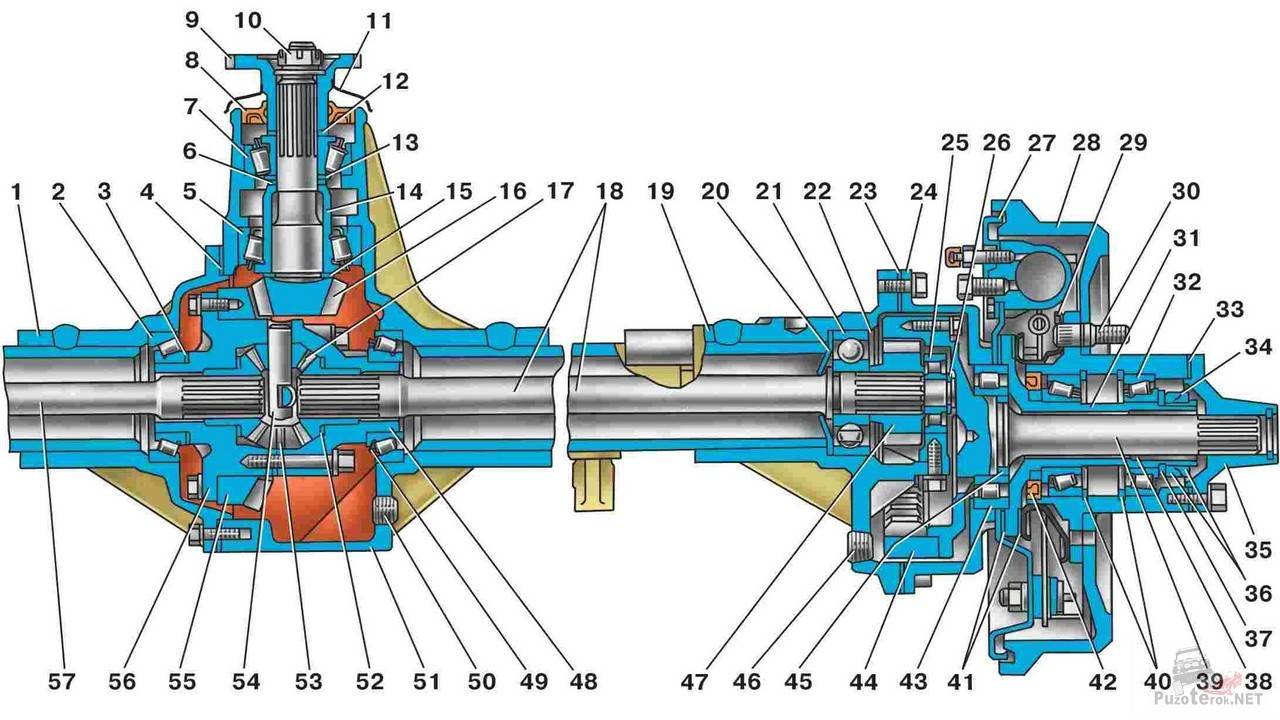

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец;
10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка;
16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий;
47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси;
53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

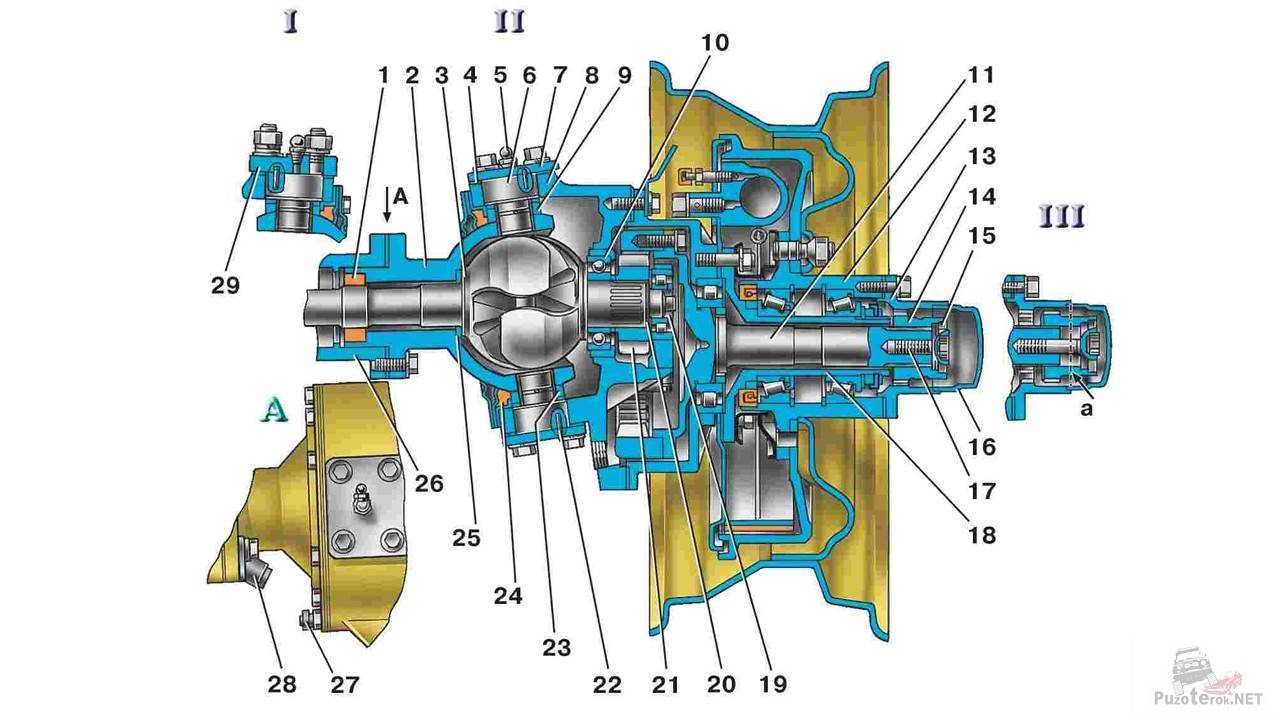

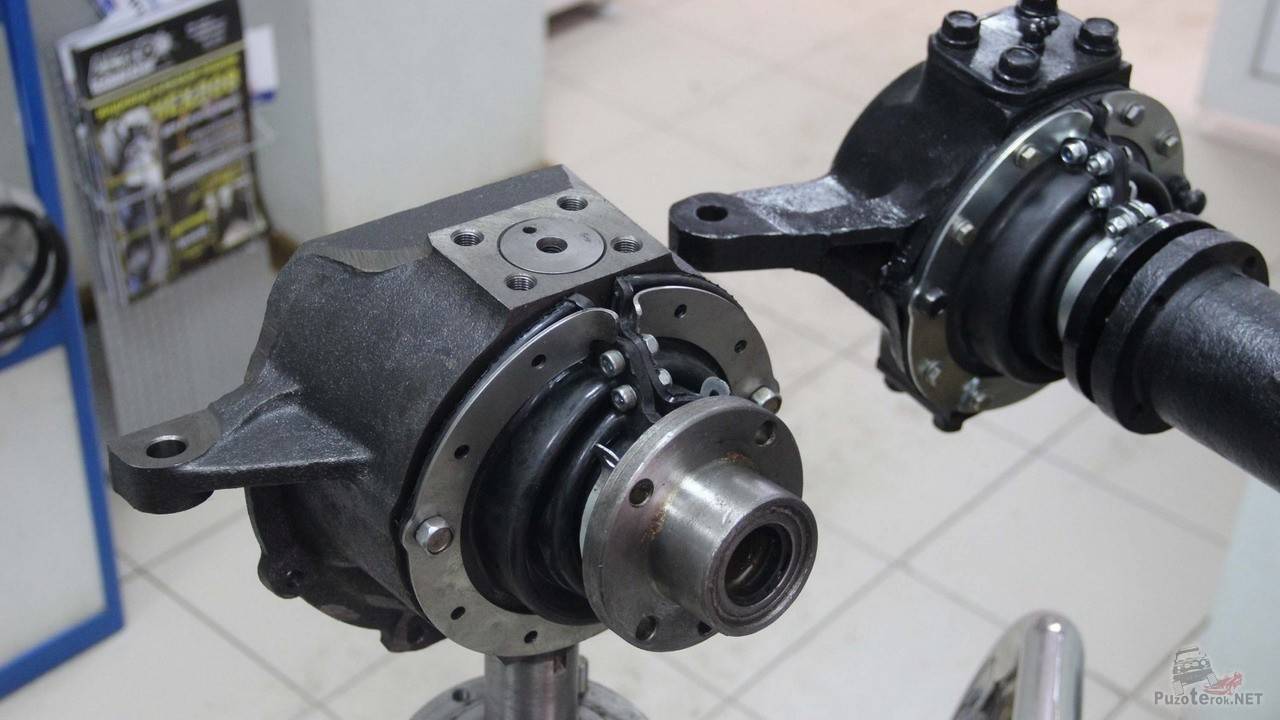

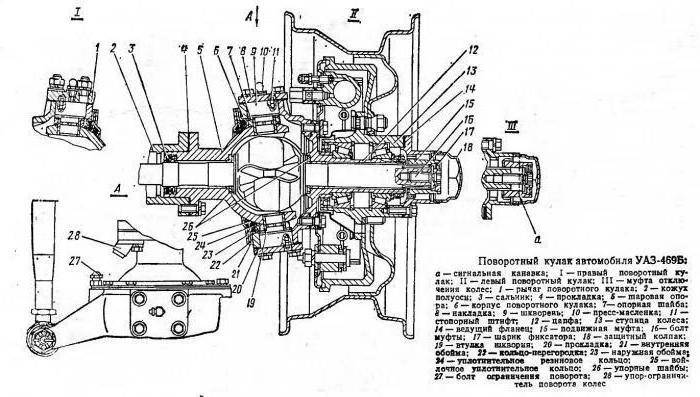

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка;
I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка;
20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

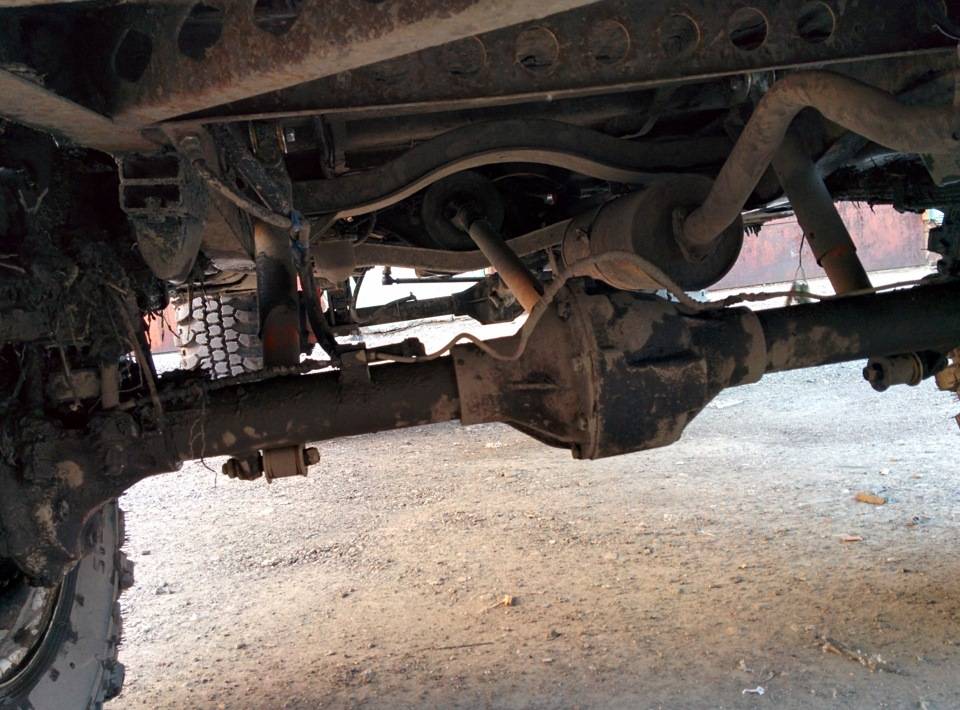

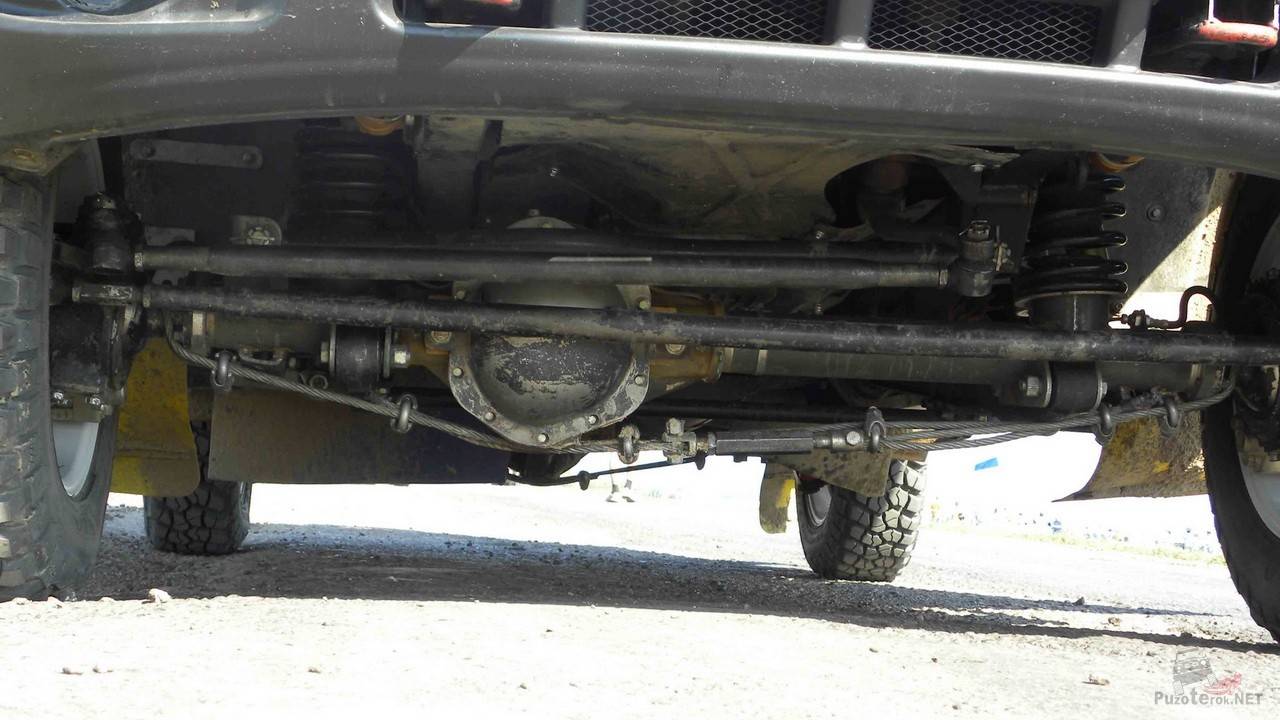

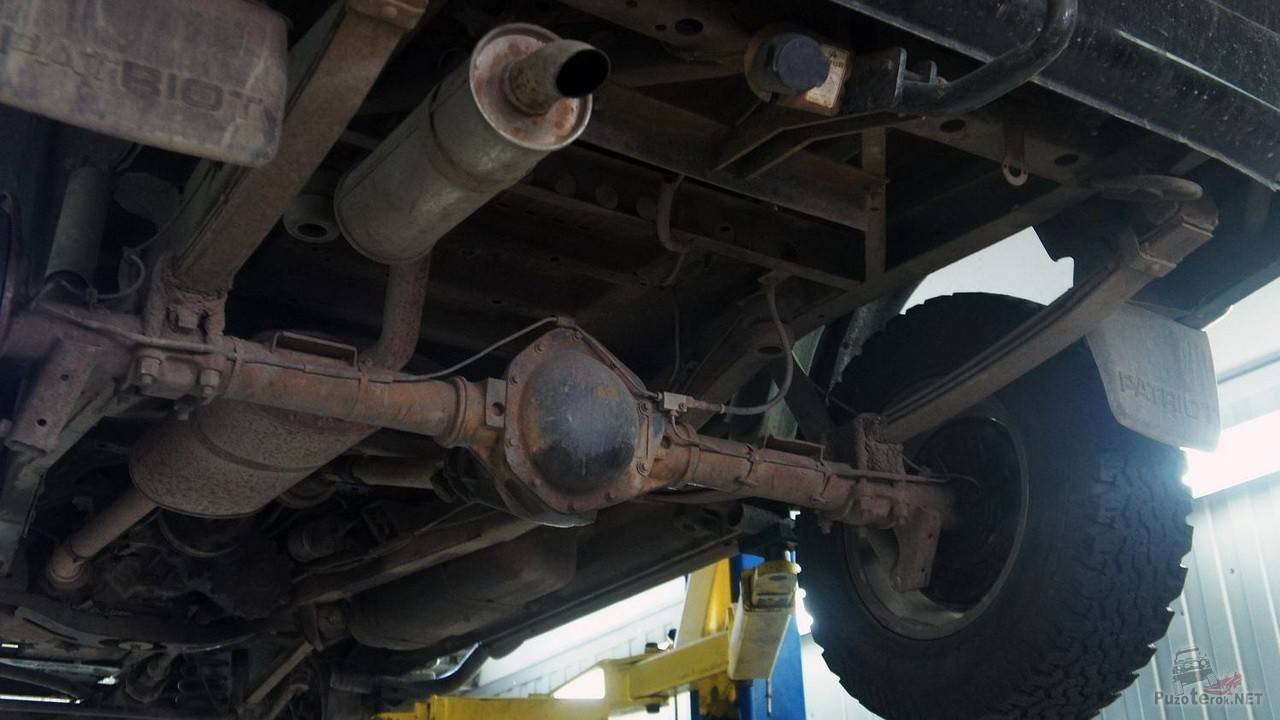

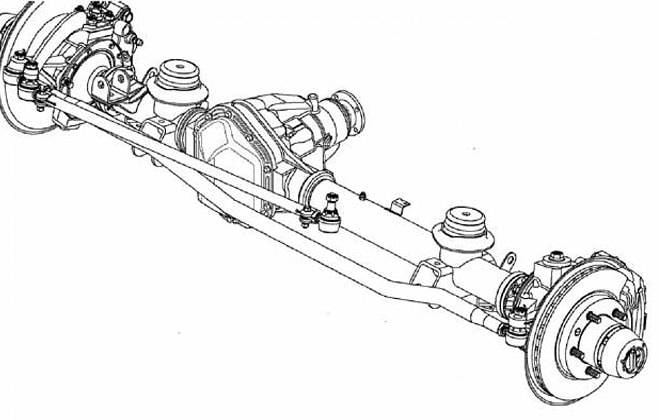

Мосты Спайсер УАЗ Патриот и Хантер

Спайсер — не разрезной, цельный мост.

В начале 90-х годов для нового автомобиля УАЗ-3160 на Ульяновском автомобильном заводе были разработаны ведущие мосты типа «Спайсер» с неразъёмным картером.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Ширина мостов спайсер для УАЗ Патриот — 1600 мм
Ширина мостов Спайсер для УАЗ Хантер — 1445 мм

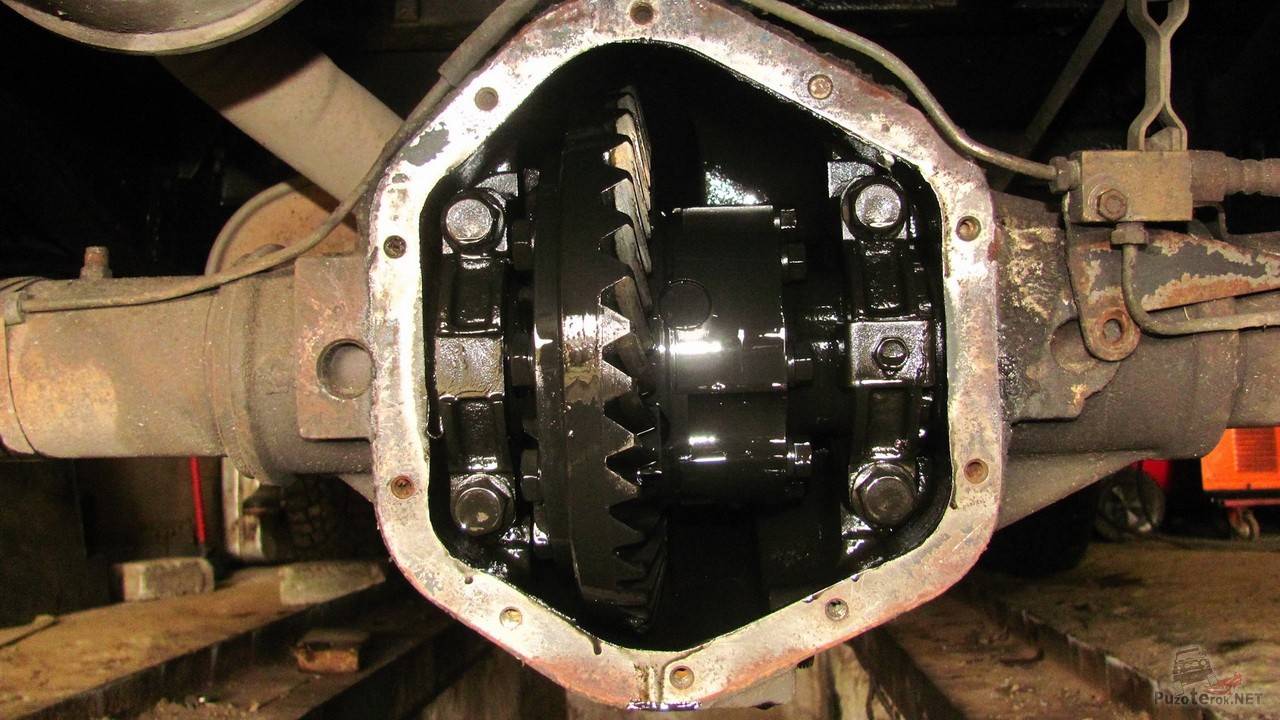

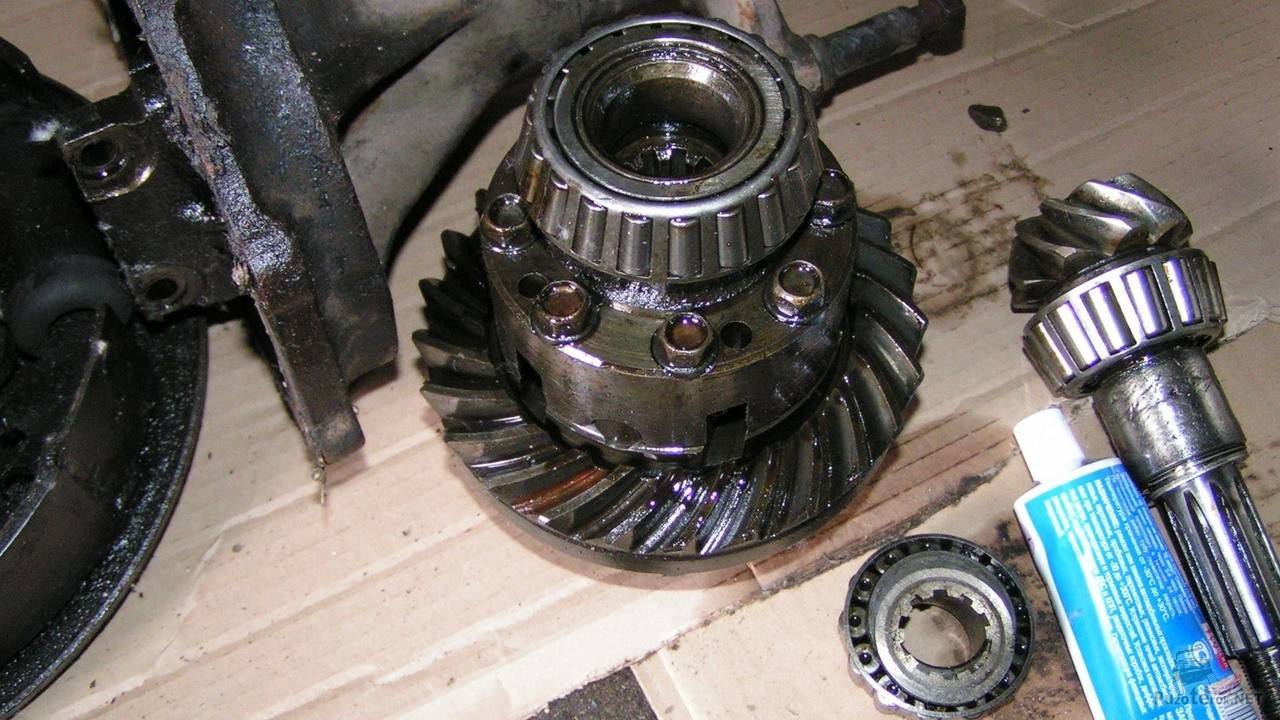

Дифференциал моста спайсер

Всем знакомый ГАЗ 69 длительное время служил на благо народа. Это своего рода вездеход, которому была необходима смена. Ульяновский автомобильный завод занялся подготовкой выпуска нового автомобиля, который и заменил данный вездеход.

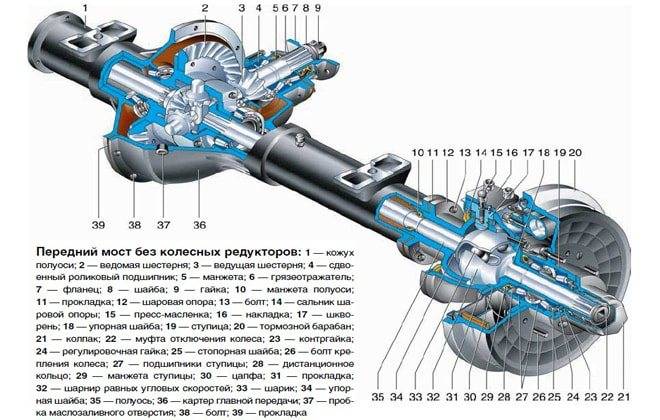

Устройство переднего моста УАЗ 469: схема подключения

Сборка и подключение рассматриваемой детали осуществляется в следующем порядке:

Втулка вставляется в цапфу кулака методом прессовки. Она должна стать на одном уровне с торцом посадочного гнезда. Затем втулка поворачивается и регулируется специальной брошью до требуемого диаметра.
Ограничение перемещения шарнира идентичных угловых продольных скоростей обеспечивается шайбами, установленными в цапфе и шаровой опоре. Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится способом кернения в нескольких местах на точках, равномерно распределенных по окружности.
Замена втулок шкворней подразумевает их прессование и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
При установке шарнира в опору заливается смазка.
Устройство переднего моста на УАЗ 469 предполагает корректировку необходимых осевых натяжений при помощи регулирующих вставок, от которых зависит расположение втулок и самой шаровой опоры. Как минимум используется пять прокладок. Суммарные показатели толщины вверху и снизу не должны иметь разницу более 0,1 мм.
Перед сбором сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста он проверяется на стенде в статическом состоянии и под нагрузкой. Такая позиция создается путем синхронного торможения полуосей. Если узел собран правильно, не будет наблюдаться повышенная шумность узла, протечка масла в сальниках и манжетах, а также местах соединения.

Особенности конструкции

Конструкция военного моста включает в себя применение дополнительных бортовых редукторов, которые установлены для более оптимального распределения крутящего момента на оба колеса, для сложных дорожных условий. Наличие редукторов, во первых, повышает дорожный просвет автомобиля на 8 см, что дает дополнительные преимущества при прохождении глубокой колеи, заболоченных участков, леса и других сложных условий.

Во вторых из — за измененного соотношения передаточных чисел, УАЗ оборудованный военными мостами имеет более лучшую тяга двигателя на пониженных передачах. При подключении переднего привода и переводе рычага в положение пониженной передачи такой агрегат может спокойно ехать по, практически, любому бездорожью, да еще и тащить за собой прицеп весом до 2 тонн, и это при мощности двигателя всего 75 л/с, если брать 469 УАЗик до 90 года выпуска.

Военные мосты

Автомобили УАЗ выпускавшиеся специально для оборонной промышленности разрабатывались более тщательно, учитывались все нюансы, касавшиеся соотношения мощности и проходимости автомобиля, его готовности к эксплуатации в условиях сурового климата, расширенного температурного диапазона, работе при полном отсутствии дорожных условий. УАЗ некоторых модификаций разрабатывался, даже, для сопровождения танковых колонн

Поэтому особое внимание было уделено трансмиссии

Автомобиль у которого установлены мосты военного образца может эксплуатироваться при очень низких или высоких диапазонах температур с почти полным отсутствием масла в редукторах. При этом в УАЗе будет будет слышен только равномерный гул, исходящий от мостов, в то время как трансмиссия гражданского автомобиля уже выйдет из строя. Но такая эксплуатация допускается только в крайних, вынужденных случаях, во всех остальных военный мост, как и все механизмы, нуждается в своевременной смазке и должен работать как положено — в масляной ванне.

Колеса автомобиля с мостами военного производства расположены ниже центральной оси моста, за счет бортовых редукторов, это повышает проходимость при плохих дорожных условиях. Карданная передача военного моста на один сантиметр короче.

Таблица

«Колхозные» мосты	«Военные» мосты
Не имеют редуктора	Имеют редуктор
Обеспечивают скорость автомобиля порядка 100 км/ч	Обеспечивают скорость автомобиля порядка 90 км/ч
Гарантируют более высокую устойчивость автомобиля на дороге	Придают менее высокую устойчивость автомобилю
Обеспечивают хорошую проходимость автомобиля	Обеспечивают очень высокую проходимость
Не всегда обеспечивают эффективный подъем автомобиля в гору	Достаточно легко обеспечивают подъем машины в гору при наклоне порядка 50 %
Не увеличивают значительно клиренс	Увеличивают клиренс примерно на 8 см в сравнении с «колхозными» мостами
Предполагают умеренную динамику расходования бензина автомобилем	Предполагают увеличение расходования бензина примерно на 1-1,5 л на 100 км

Кто хоть немного увлекается бездорожьем, полным приводом или просто живет в деревне, хотя бы раз (а то и не один), пытался понять, в чем отличаются гражданские мосты УАЗа, от военных. Сегодня наша редакция решила ответить на этот вопрос для всех, раху детали самым простым языком (ну или не совсем).

Сразу переходить к разбору не правильно, нужно понять весь контекст и взаимосвязь будущих фактов, с них пожалуй и начнем.

Шарнир

Устройство переднего моста УАЗ 469 включает в себя шарнирную систему стабилизации угловой скорости. Ее конструкция гарантирует стабильность показателя угловых скоростей ведущего и сопровождающего вала. При этом дистанция и отклонение между ними не играют роли. Сам шарнир состоит из пары вилок, в криволинейных гнездах которых размещены четыре шарика. В центральных отсеках этих деталей имеется пятый установочный шарик, служащий для центрирования вилок.

Продольное перемещение шарнира предотвращается шариковым подшипником и страховочной шайбой. Ведущая внутренняя вилка взаимодействует с полуосью шестерни дифференциала. На краю внешней ведомой вилки смонтирована основная шестерня колесного редуктора и подшипник роликового типа со стопорной гайкой. Внутреннее зацепление элемента происходит путем болтового соединения. Ведомая часть агрегирует с валом на роликовом подшипнике и бронзовой втулкой, имеющейся в середине цапфы. На конце вала предусмотрено приспособление для деактивации передних колес машины. Оно состоит из подвижной муфты, пружины, шариков и болтов. Наружными выступами деталь соединяется с внутренними шлицами фланца, зафиксированного при помощи болтов на ступице.

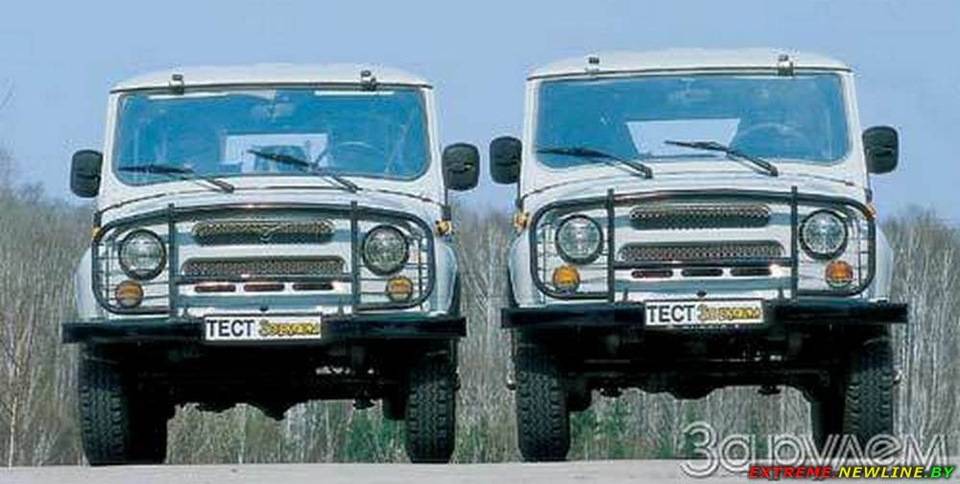

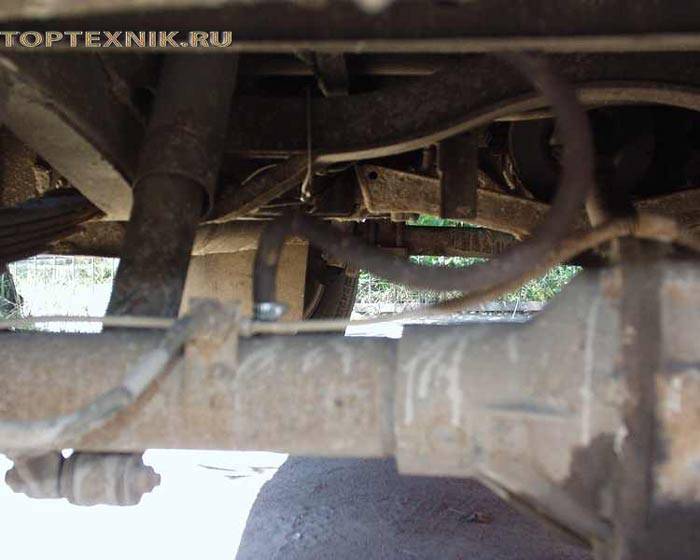

Отличительные признаки УАЗ с военными мостами

Военный мост имеет бортовые редукторы. Это дает возможность увеличить клиренс автомашины. Они отличаются надежностью, так как главная пара имеет зубья большего размера, но количественный состав их меньший, чем у мостов гражданских.

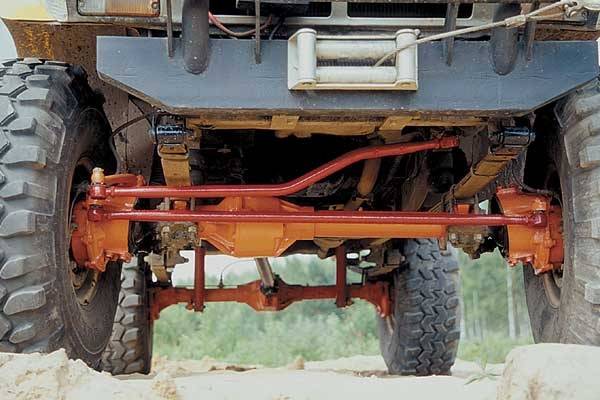

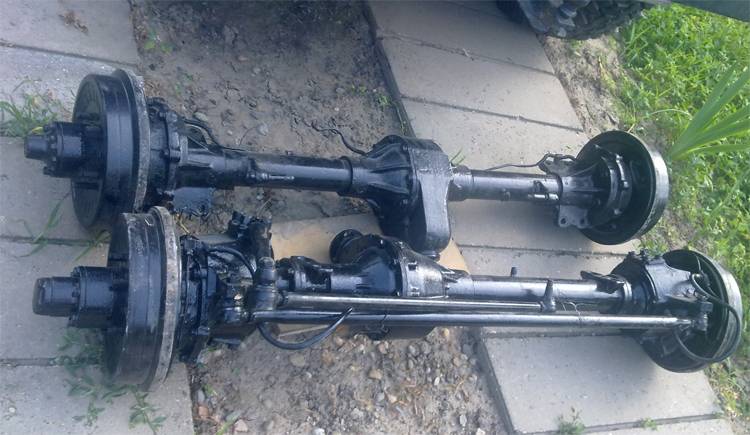

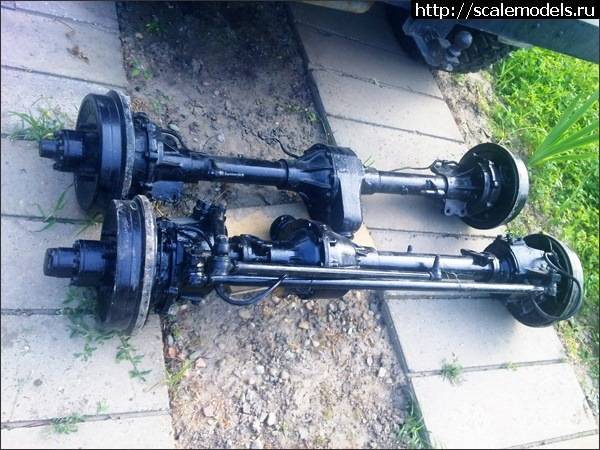

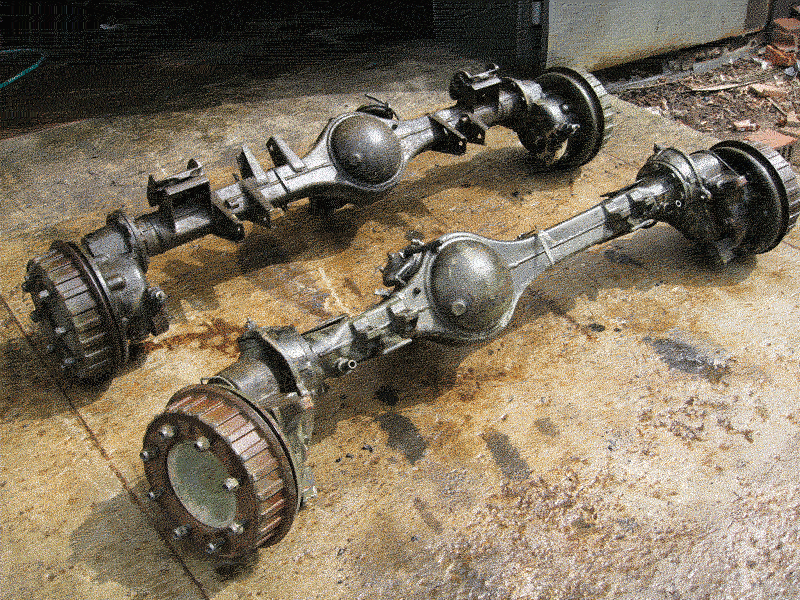

Вот так выглядят военные мосты

Назначение военных мостов в том, что они способны без особых усилий двигаться по грязи и глубокой колее.
Поэтому дополнительный дорожный просвет военного моста в 8 см дал возможность передвижения такого транспорта по бездорожью. Повышенный крутящийся момент в условиях бездорожья тоже стал огромным плюсом и помощью. Скорость движения на таком автомобиле, особенно на трассе, снижена, и больше 90 км/час автомашина с военным мостом разогнаться не сможет. УАЗ не предназначен для гонок по дорогам, он существует для движения по разбитым дорогам.

Существуют мифы, созданные самими же автолюбителями, касающиеся шумности, наката, скоростного режима, расхода военных мостов:

УАЗ машине позволяет движение с достаточно высокой скоростью, если запчасти его моста качественной сборки и хорошо законтрены главные подсоединения.
Шуметь может только неисправный передний или задний мост автомобиля, вне зависимости от того, военный он или нет.
Военные мосты имеют отличный накат (набег). Независимо от его типа, только нерабочий может иметь затруднение с выбегом.
Военники могут быть намного экономнее колхозных мостов. Расход полностью обусловлен качественной работой двигателя, исправностью моста.

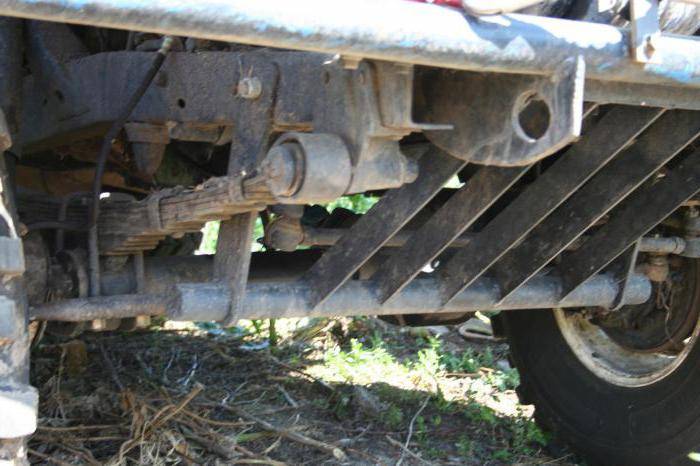

Диаметральная тяга руля прямолинейная и короткая, располагается она от одного колеса к другому. Эта деталь военника не может быть заменена тягой с колхозника. Купить можно «вояку» и без автотяги на передний мост.

Купленную отдельно тягу нужно прикрепить перед вкатыванием моста, чтобы ступицы не разъезжались впоследствии.

Наша автомобильная промышленность выпускает два вида рулевых сошек: первый в Екатеринбурге, второй — в Нижнем Новгороде. Данная запасная часть устанавливается в левом поворотном кулаке.

Что представляют собой «колхозные» мосты на УАЗах?

Рассматриваемые мосты также именуются «гражданскими». Данные конструкции обеспечивают передачу крутящего момента посредством дифференциала и полуоси прямо на ступицы колес. «Колхозные» мосты характеризуются:

небольшой массой;
простотой конструкции, дешевизной ремонта и обслуживания;
возможностью инсталляции дифференциалов, обладающих функцией самоблокировки;
невысоким уровнем шума;
функциональностью, предполагающей умеренную динамику потребления автомобилем топлива.

Как считают автомобилисты, УАЗ с «колхозными» мостами обеспечивает достаточно высокую устойчивость автомобиля на дороге, а также хорошо справляется с торможением. Данные мосты позволяют добиться хорошей проходимости машины. Сохраняется приличная максимальная скорость автомобиля – порядка 100 км/ч.

Альтернативой «колхозным» мостам чаще всего выступают «военные». Рассмотрим их специфику.

О мостах на УАЗах

Здравствуйте! В этой записи БЖ, как видно по названию, речь пойдет о мостах, которые устанавливаются на УАЗ… Это наверно самая “горячая” тема для споров УАЗоводов, так как единого мнения о том, какие именно мосты больше подходят УАЗу… Существует три самых распространенных типов мостов — “Военные” редукторные мосты, “Гражданские” мосты и мосты типа “Спайсер”. В этой статье мы рассмотрим их плюсы и минусы.

“Военные” редукторные мосты, они же “портальные”

Плюсы: Очевиднейший плюс этих мостов, это дорожный просвет равный 30 см!

Но это при условии, что на них установлена родная резина Я-192. “Правильная” форма картера, которая не нагребает перед собой грязь. Больше “тяговитость” (крутящий момент) — для перевозки тяжелых грузов, буксировки, езде на малых оборотах по грязи. Надежнее из-за большего размера зубьев главной пары. Надежнее из-за равномерного распределения нагрузки между главной и бортовыми передачами.Минусы: Тихоходные, более шумные, ремонтопригодность ниже “Гражданских” мостов и “Спайсер” ов, больше расход бензина (на 1-2 л), требуют пристального обслуживания, цена, больше точек смазки, не ставятся на пружинную подвеску (необходимы доработки). Совместимость с пружинной подвеской реализована только в мостах “Барс”, о них ниже.Вывод: Если вам необходимо преодолевать дороги, по которым до вас проезжали Уралы и КРАЗы, т. е. с глубокой колеей, либо вы хотите эксплуатировать авто в условиях полного бездорожья, то “военные” мосты — это ваш выбор!PS: Мосты “Барс” — это “военные” мосты, но с более широкой колеей. К их плюсам можно отнести большую проходимость авто, лучшую устойчивость.А очевидный их минус — практически полное отсутствие уникальных запчастей (полуось)

“Гражданские” мосты

Плюсы: Ремонтопригодность, более скоростные, картер моста имеет “правильную” форму, что позволяет прорезать гряз им, а не нагребать ее перед собой. Богатый выбор блокировок, простота их установки. Простота конструкции. Менее шумные, более комфортная езда. Меньше расход бензина ( чем на “военных”). Повсеместная доступность запчастей. Простота обслуживания. Возможность установки пружинной подвески (незначительные переделки).Минусы: Клиренс 22 см. Не выдерживают критических нагрузок, мост можно легко порвать. Хрупкая главная пара.Вывод: Если ваши маршруты проходят по сельским дорогам и умеренному бездорожью, “Гражданские” мосты — ваш выбор.

Мосты типа “Спайсер”

Плюсы: Самый доступный ремонт, неразъемный картер, крепкие “потроха”, клиренс выше, чем у “Гражданских”, дисковые тормоза, ШРУСы нового образца, лучшая маневренность, лучшая динамика, скоростные, очень просты в обслуживании. Широчайший выбор тюнинг-деталей, от самоблоков, до пневмоблокировок. Меньший вес из всех. Меньшая шумность из всех.Минусы: Цена, дорогое обслуживание, картер в виде “лопаты”, нагребающий перед собой грунт, слабая передняя крышка, не ставится на рессорную подвеску (необходимы доработки).Вывод: Если вы городской житель, любитель путешествий, активного отдыха, преодолевания умеренного бездорожья и большие расстояние ваш маршрут проходит по скоростным трассам, мосты “Спайсер” — ваш выбор.

Цены:“Военные” — 160 т. р. (новые) — 30-15 т. р. за б.у.“Гражданские” — 140 т. р. (новые) — 20 — 8 т. р. за б.у.“Спайсер” — 180 т. р. (новые) — 60 — 30 т. р. за б.у.

P.S. : Конечно же, лично нам, очень хочется поставить мосты “Спайсер”, но … Их раскупают как горячие пирожки… и цену гнут за них огромную… Возможно, в будущем, нам удастся их урвать, а пока… Пока мы начнем половинить и дербанить наши “колхозы” и производить их капитальный ремонт… Других вариантов пока нет… Скоро в БЖ будет третья часть об установке двигателя, а на выходных уже надеюсь он будет стоять под капотом… Всем удачи, и оставайтесь с нами… До новых встреч на страницах БЖ!

UPD: Свершилось! Наконец то нам подвернулись эти чертовы “Спайсеры”!) Да еще и по очень адекватной цене! Скоро ждите подробного отчета по установке “спайсеров” на рессорную подвеску в БЖ!)

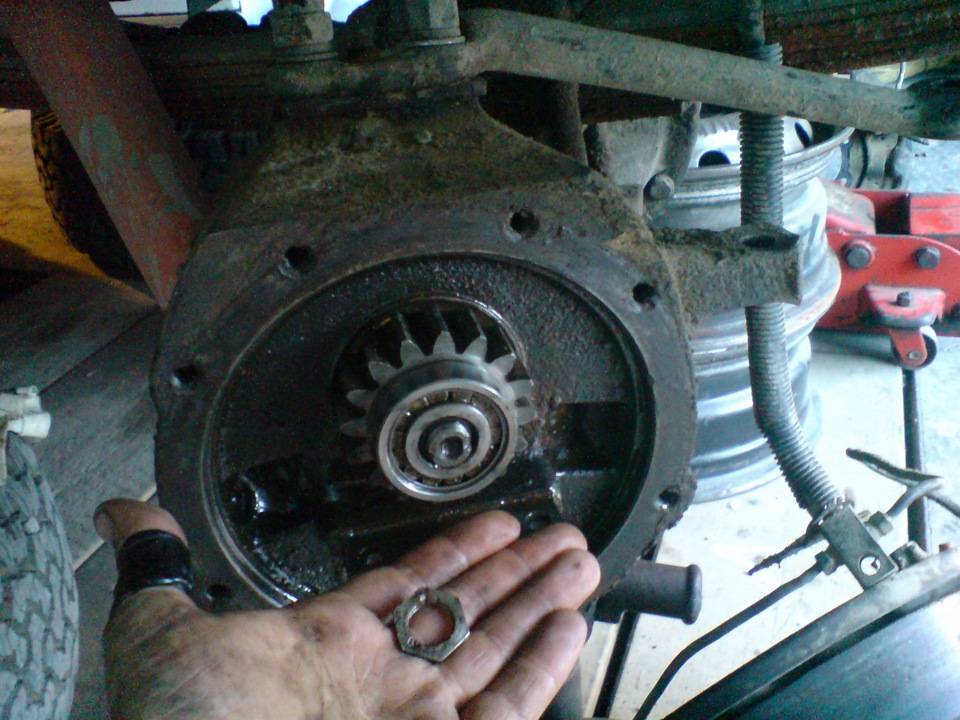

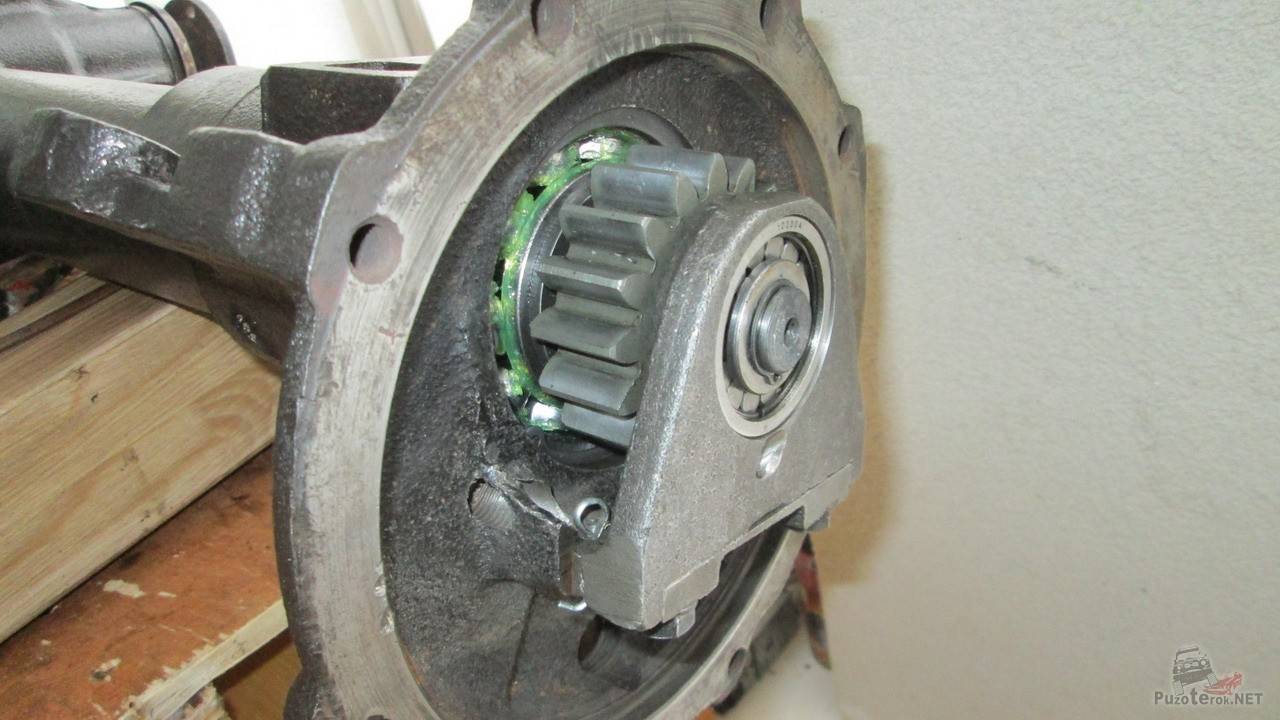

Устройство редуктора

469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

Клуб УАЗ Патриот

Как определить какой вид мостов стоит на моей машине?

Сообщение lexin78 » Ср мар 12, 2014 15:56

Сообщение tohich81 » Ср мар 12, 2014 16:18

Сообщение Mikk50 » Чт мар 13, 2014 15:15

Сообщение 191 » Чт мар 13, 2014 15:24

Сообщение Димарик » Чт мар 13, 2014 19:49

Сообщение lexin78 » Чт мар 13, 2014 20:09

Сообщение Димарик » Чт мар 13, 2014 21:38

Сообщение streich » Пт мар 14, 2014 14:11

Сообщение leo2 » Ср янв 13, 2016 20:34

Сообщение Aleksandr_89 » Ср янв 13, 2016 21:18

Сообщение Simon_РУС » Ср янв 13, 2016 21:31

Сообщение Aleksandr_89 » Ср янв 13, 2016 21:51

Сообщение Aleksandr_89 » Ср янв 13, 2016 21:53

Сообщение Aleksandr_89 » Ср янв 13, 2016 21:57

У товарища был служебный 31622, мосты узкие были точно. на него диски с большим вылетом заказывали, чтоб скейтбордом не смотрелся.

Сообщение Simon_РУС » Чт янв 14, 2016 06:02

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Возможные неисправности и способы их устранения

Ремонт передней или задней оси УАЗ 469 можно произвести самостоятельно. Для этого требуется стандартный набор инструментов и минимальные технические знания. Возможные неисправности:

Наличие масляных подтеков

Появление капель масла на картере или в местах крепления ступиц свидетельствует о нарушении герметичности агрегата. Причиной нарушения может стать отказ дыхательного клапана. При нагревании смазка расширяется и создает давление в полости вала. Под действием давления нарушается целостность прокладок и сальников.

Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить неисправные уплотнители.

Повышенный шум

Повышение уровня шума при работе свидетельствует о сильном износе вращающихся деталей или попадании воды в агрегат. При движении по бездорожью или пересечении брода вода попадает в полость вала через дыхательный клапан. Это приводит к плохой смазке вращающихся частей.

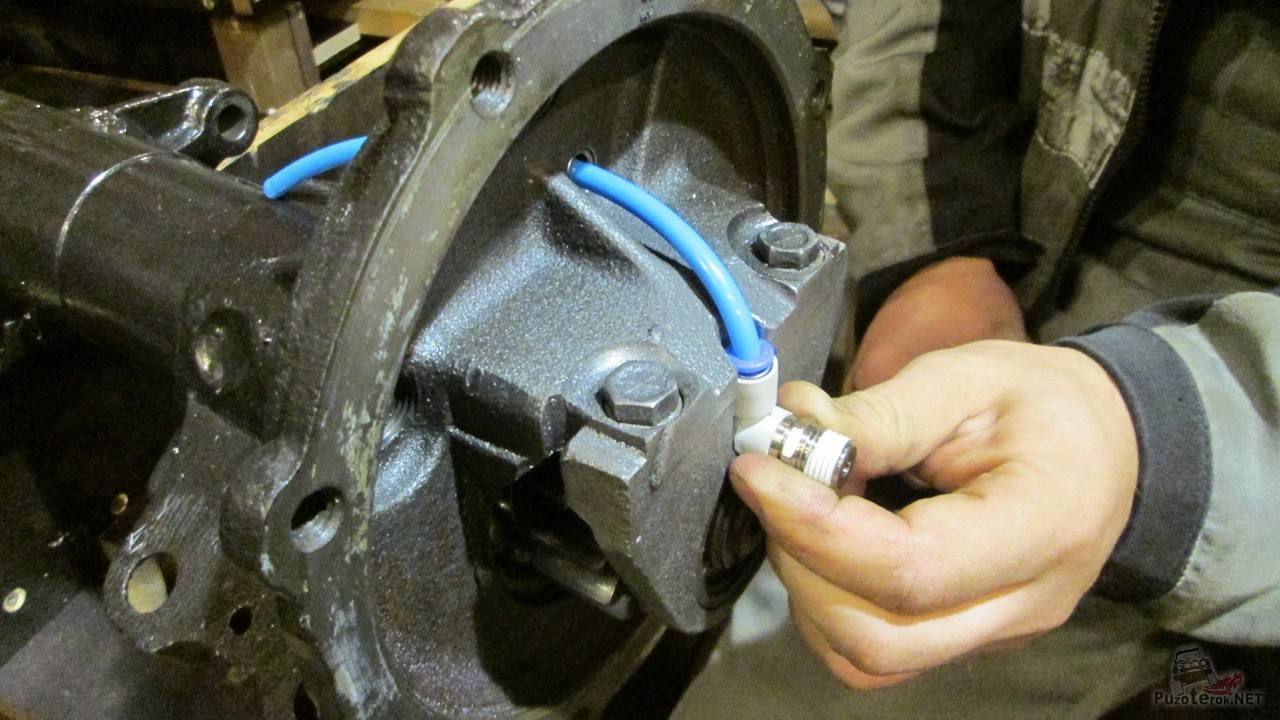

Чтобы предотвратить попадание воды, автовладельцы модернизируют конструкцию дыхательного клапана.

Для этого снимаем стандартный колпачок. Подсоедините выход дыхательного клапана к резиновой трубке. Другой конец трубки прикреплен к моторному отсеку.

Есть ли смысл их ставить?

УАЗ машина специфичная, для передвижения в условиях города, она не годится от слова совсем, другое дело – поля и грязь, т.е. ее родная стихия. Это в первую очередь внедорожник, или средство передвижения для жителей сел и деревень, где каждую осень или после дождя, полный привод, остается последней связью с цивилизацией (пример с охотниками и рыбаками опустим, ибо он слишком очевиден).

Для гражданских задач, обычных мостов хватит за глаза, а вот любителям джипинга или фермерам, лишняя проходимость никогда не повредит. Только есть обратная сторона – максимальная скорость, упадет до 90 км. ч., но кто в здравом уме будет так разгонять УАЗ в поле или на трассе?

Поставить их конечно можно, если есть необходимость, но куда проще и дешевле, сразу купить УАЗ на таких мостах, самый оптимальный вариант – с военной консервации. Стоит недорого, да и состояние будет лучше, чем у аналогов с АВИТО и прочих автомобильных сайтов.

Что касается запчастей, то для военных вариантов просто так зайти и купить в ближайший магазин не выйдет, самое простой выход – отправиться на разборку;
Передаточные числа 5,38 против 4,63 (угадайте, где лучше:));
Сломать полуось или ШРУС, в вояках, безумно сложно, но возможно. Это палка о двух концах – надежность в разы выше, но если сломалось, придется хорошо раскошелиться на ремонт;
Если Вояка сломалась, порой дешевле купить новый мост в сборе, чем ремонтировать старый, да и по времени это будет ощутимо быстрей, хотя любителей зависать в гараже, постоянно занимаясь ремонтом, такой факт не остановит;
А вот поставить гражданские мосты, вместо военных, просто так не выйдет, потребуются доработки и опыт, хотя в интернете все уже сотню раз расписано, тот же Drive2 в помощь.

Многие владельцы настоящих внедорожников в определённый момент хотят улучшить проходимость своих джипов. Наиболее частое усовершенствование – это замена «гражданских» мостов на военный мост. Их ещё называют портальные мосты. Главным отличием военного моста является наличие редуктора бортовой передачи.

Особенности тормозных щитов и тонкости

Когда передний мост требует ремонт, нужно обращать внимание на тормозные щиты. Передний и задний щит военных и гражданских мостов имеют отличие друг от друга

Военные могут быть установлены на колхозные мосты, а последние — только с доработкой

Передний и задний щит военных и гражданских мостов имеют отличие друг от друга. Военные могут быть установлены на колхозные мосты, а последние — только с доработкой.

Отличительные признаки щитов:

Ближнее крепежное отверстие колхозника размещено точно под тормозным цилиндром, тормоз в сборе военного моста не имеет такой точности и находится промеж отверстий. Тормозной диск уйдет немного вбок и вниз, при прокачке частица воздуха остается в углу цилиндра, возникнут трудности.
Посадочное отверстие. Размеры их на мостах одинаковы, но посадка незначительно отличается, в этом случае колхозный мост упрется в борта цапфы.
Выштамповка. Военный мост имеет положительный вылет 4 мм. Центральная плоскость ниже наружного борта на 4 мм. В случае установки «колхоза» на место «вояки» тормозной барабан заклинит о тормозной щит. В авто УАЗ с военным мостом центр посадки будет ниже внешнего борта на эти же 4 мм.

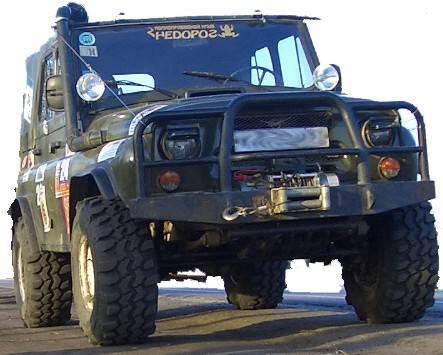

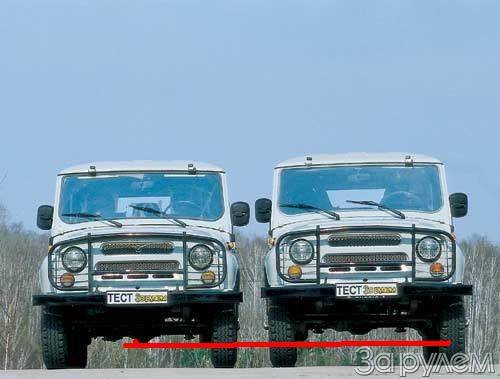

Просвет усовершенствованного УАЗа значительно увеличился

Многие автолюбители мечтают о таком внедорожнике

Но чтобы его купить, будь он новый или б/у, нужно обращать внимание на такие тонкости, как:

год производства, цветовое исполнение, автопробег, цена;
техсостояние автокузова: коррозийность, применение антикора;
осмотр крыши автомобиля. который поможет узнать, заводская она или переделанная своими руками;
категория моста: редукторный, «колхозник» или «спайсер»;
величина потребления горючего и масла для мотора;
форма подвески: рессорная, пружинная;
гидроусилитель руля;
мнение продавца о состоянии своего автомобиля;
тюнинг автомобиля;
вопрос с номерными знаками, госномерами шасси, движка;
наличие других автовладельцев УАЗ с военным мостом;
ПТС — регистрация по месту жительства;
допустимость снятия /постановки на учет.

Все эти сведения можно получить по телефону автовладельца, который собирается продавать автомашину.

В чем эти мосты проигрывают?

Сейчас мы перечислим недостатки данного механизма, из-за которых и возникают споры между «уазоводами». Первый недостаток – это увеличенная масса. Гражданские мосты – более легкие, а потому и расход топлива меньше.

Также в их конструкции меньше сложных деталей, поэтому «колхозник» более ремонтопригоден. Да и запчасти на «вояку» найти труднее (тот же редуктор военного моста). УАЗ с гражданским мостом более комфортный в езде и скоростной. Также из-за применения в военных аналогах прямозубых передач работа такой конструкции более шумная. Также на гражданские можно установить пружинную подвеску и дисковые тормоза. На военные мосты (УАЗ-469 в том числе) поставить все это невозможно. Как ни странно, но в обслуживании более неприхотливые именно гражданские механизмы. Взять хотя бы масло – у военных мостов количество точек смазки гораздо больше.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

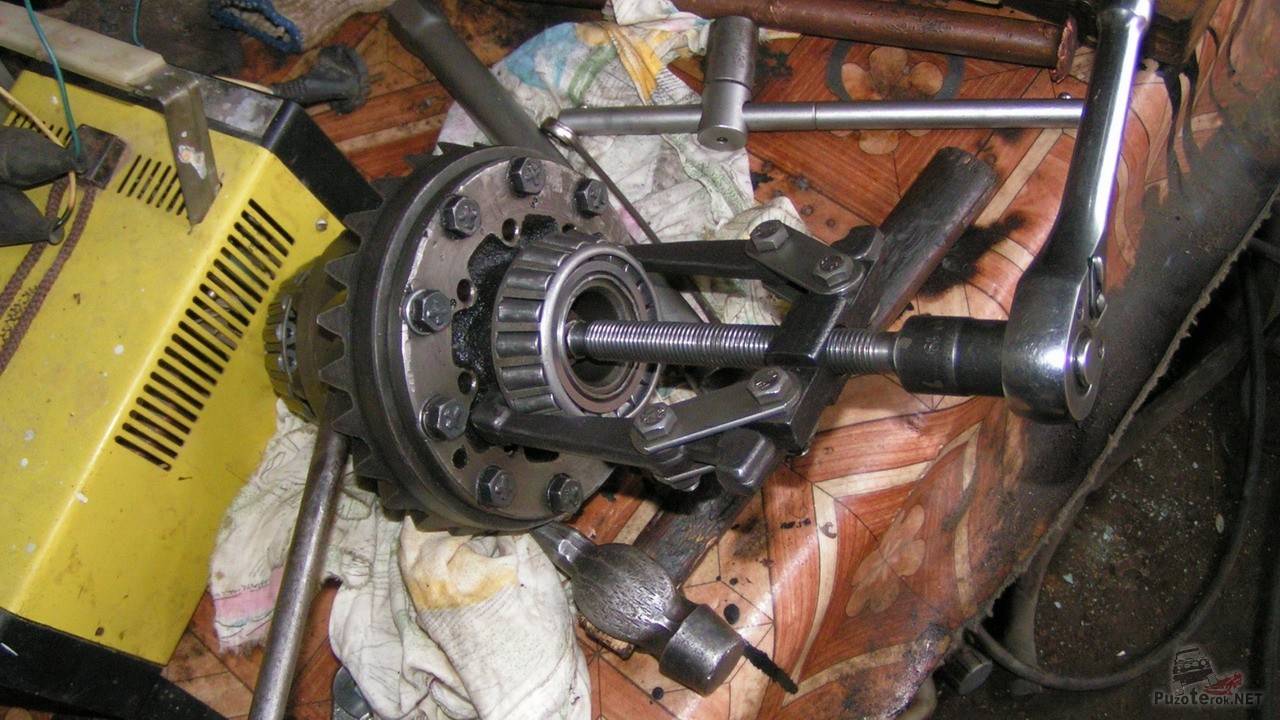

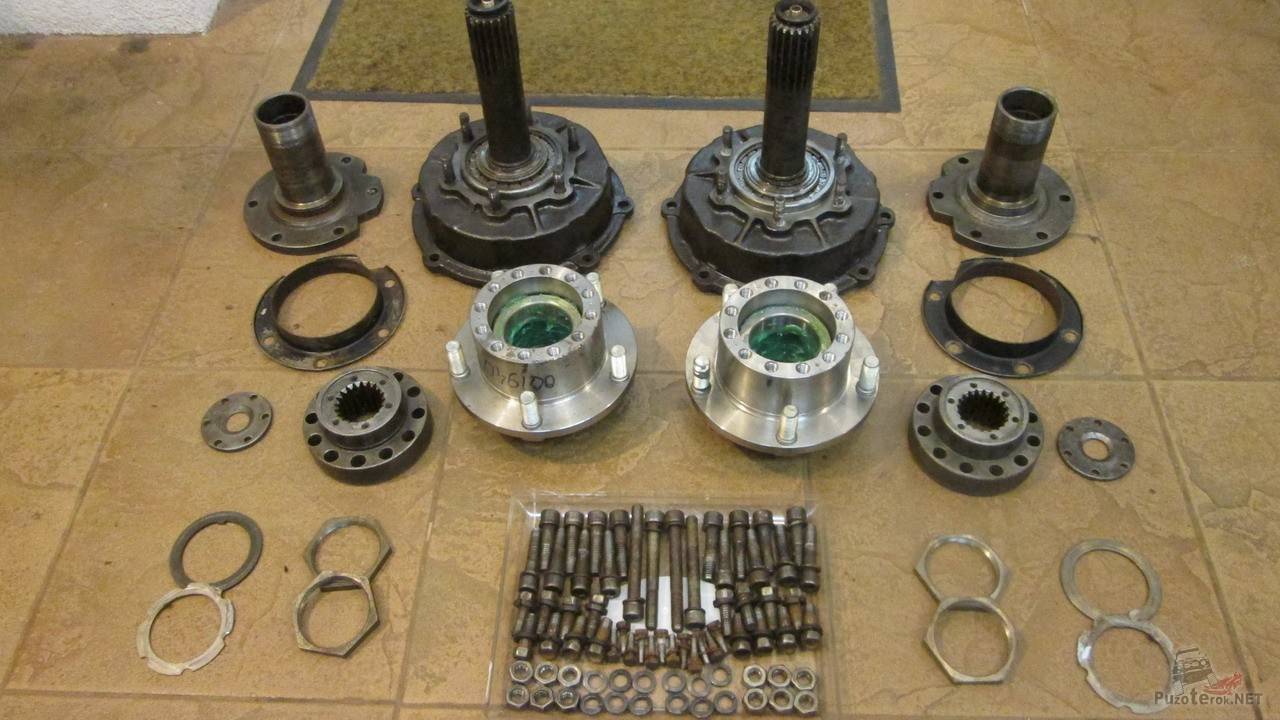

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.

История создания мостов на УАЗ

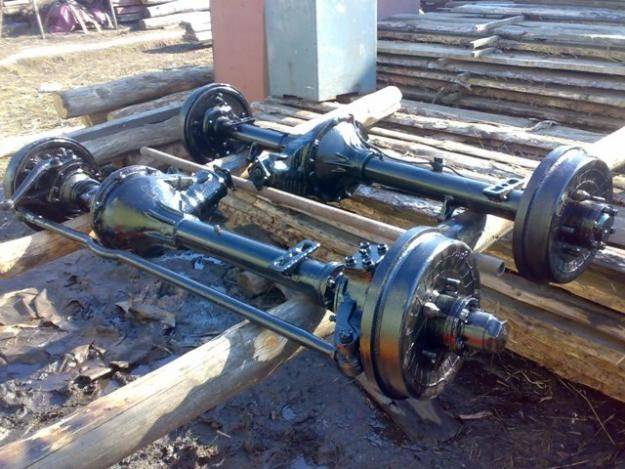

Передний и задний уазовский мост

Задача стояла серьезная и трудная, но ее все-таки стали решать. Основным заказчиком на такой транспорт стало Министерство обороны. Военные хотели иметь такой автомобиль, который мог бы быть легким, высокой проходимости, динамичным, способным передвигаться там, где это возможно сделать только на танке. Но в то же время он должен быть недорогой, простой в использовании, технологичный, иметь несложный ремонт. В народном хозяйстве тоже была необходимость таких автомобилей, в связи с тем что дороги оставляли желать лучшего.

Конструкторы создали два моста: гражданский и военный. Они устанавливаются на автомобили производства УАЗ.

Гражданские мосты называют «колхозные». Фиксируются на такие автомашины, как «буханка», «головастик», «козлик», длинные и классические, «фермер».

В чем разница между ними?

В военных мостах, между ступицей и полуосью расположен бортовой редуктор, в дополнительном картере.

Плюсы “Вояк”

Стоковый клиренс больше на 6-8 см.;
Нагрузка равномерно распределяется между редуктором и главной парой, что не только повышает проходимость на бездорожье, но и хорошо влияет на надежность. Плюс зубья главной пары больше;
Выдается больший крутящий момент на низких оборотах двигателя;
Возможность взять дополнительный вес или прицеп, без особого снижения проходимости;
Менее придирчивы к маслу в редукторах;
Выдерживает более низкие \ высокие температуры;
Лучше едят в горки.

Минусы

Установка на гражданский УАЗик будет не простым делом;
Регулировать шкворни придется чаще;
Шум при движении будет очень громким, подбор масла лишь частично решит проблему;
Требуют обслуживания, если забить, то на отметке 50.000 км. начнут истекать маслом.

Заключение

Таким образом, тип моста определяется дальнейшим назначением машины – будет она ездить просто на охоту и рыбалку либо подготавливаться для полноценного оффроуда. Но стоит отметить, что даже гражданский УАЗик на «стоковой» резине способен пробраться и сквозь брод. Но на повседневной использовать эту возможность не стоит: даже на гражданских мостах чувствуются “военные отголоски” — рамная конструкция, жесткая рессорная подвеска.

Итак, мы выяснили, как устроены мосты (УАЗ) военные, в чем их преимущества и недостатки по сравнению с гражданскими. Как видите, нужно изначально знать, для каких целей он будет использоваться.

Накопилось малёха, решил поделится своим мнением об эксплуатации такого “чуде” инженерной мысли УАЗоводов как Военные мосты!

Есть просчитать всю стоимость вышеописаного, количества убитого времени, и понимать при этом что конструкция у нас весьма “хилинькая”…, понимаешь, что такое красивое словосочетание как “Военные мосты” нам нафиг не нужно…, ну лично мне так точно! (постоянно вози с собой “мешок запчастей к мосту”)

Лично я для себя сделал вывод- Военные мочты мне не нужны!Однозначно буду менять на какие то иномосты, уже со штатной блокировкой (желательно електро) хотя бы с ззади, ну или на крайний случай ставить Спейсера, где нет этих “детских болезней” и ставить блокировку ззади (опять таки, на спейсера блокировок выбор больше)

Очень буду признателен за подсказку в выборе иномостов, отвечающих моим требованиям, и при этом не таких редких как “Лапландеры”Всем удачи!
