Чем отличаются розетки с заземлением и без него?

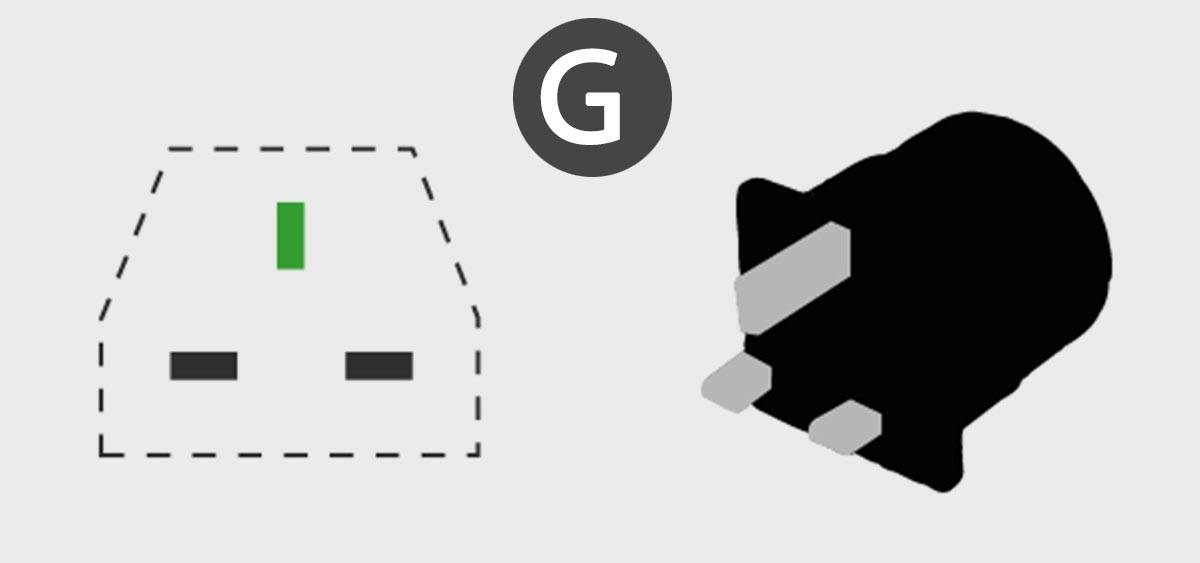

Британская вилки типа G

В каких странах используется: Великобритания, её бывшие колонии и зависимые территории.

Это одна из наиболее сложных в устройстве систем подключения. Разрабатывали стандарт в середине XX века, но до сих пор продолжают использовать его с минимальными изменениями.

Для питания используются два горизонтальных прямоугольных штыря, а над ними сверху присутствует вертикальный штырь заземления. Стандарт не предполагает использование вилок без заземления, ведь в розетках установлены защитные шторки. При подключении вилки именно штырь заземления позволяет открыть защитные шторки и без него вилка просто не войдет в розетку.

Некоторые вилки имеют пластиковый штырь вместо заземляющего. Это позволяет соблюдать поляризацию и открывать защитные шторки.

Кроме этого все вилки британского типа должны содержать встроенный предохранитель на 3, 5, 10 или 13 ампер, чтобы защитить электронику от скачков напряжения. Кроме этого выдвигается четкое требование к разной длине контактов внутри вилки. Фазный контакт всегда должен крепиться в натяг, а нейтральный – провисать. Так в случае резкого воздействия и обрыва кабеля цепь всегда обесточивается.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс.

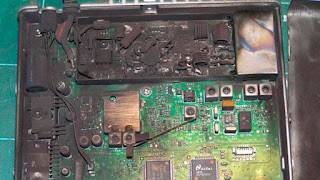

Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать.

Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.

Единственный вариант защититься – поставить ограничитель перенапряжений – УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав – диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

Класс B – снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
Класс С – снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
Класс D – «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).

Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

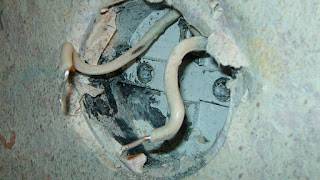

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом.

При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Наличие заземления и безопасность использования

Наличие или отсутствие заземления в розетке имеет прямое отношение к безопасности ее использования. Заземление представляет собой систему проводов и электродов, которая обеспечивает сброс избыточного электрического напряжения в землю. При наличии заземления в розетке риск возникновения утечки тока и получения электрического удара снижается.

Розетки без заземления, также известные как двухконтурные розетки, не имеют специального провода и электрода для заземления. Они имеют только два контакта — фазу и ноль. При подключении электрического прибора в такую розетку, если случайно возникает утечка электрического тока, его некуда сброситься, и электрический удар может произойти в случае прикосновения человека к оборудованию.

В розетках с заземлением помимо контактов фазы и нуля есть дополнительный контакт для проводника заземления. Этот проводник соединен с заземляющей системой здания или соединен с землей. В случае утечки электрического тока он сразу же сбрасывает его в землю, предотвращая возможность получения электрического удара.

Использование розеток с заземлением повышает безопасность в доме или офисе. Они рекомендуются для подключения электроприборов, которые могут создавать большую нагрузку или иметь повышенный риск возникновения утечки тока, например, стиральные машины, холодильники или компьютеры.

Помимо безопасности, наличие заземления также помогает снизить электромагнитные помехи и статическое напряжение. Заземление обеспечивает стабильность работы электроприборов и защиту от молний и скачков напряжения, которые могут повредить подключенное оборудование.

Можно ли обойтись без заземления? В каких случаях?

Если Вы имеете в виду квартирную электропроводку в многоквартирном доме или в частном доме, на даче, то раньше не предусматривалось заземление. Заземлены были электрощитовые в домах и силовые подстанции. В квартирах же применялась двухпроводная схема распределения электричества 220 вольт: ноль и фаза, и соответствующее было оборудование и розетки и выключатели и светильники. И вся бытовая электротехника подключалась к сети переменного тока — ноль и фаза.

И в настоящее время обходятся без заземления.

Но прогресс движется вперед, меняются требования к обеспечению безопасности при использовании электричества.

И если у Вас есть возможность сделать заземление в своем доме, на даче, в мастерской или гараже, то надо воспользоваться такой возможностью.

Вы использовали в своем вопросе тэги:

поэтому я продолжу ответ.

Заземление предназначается для защиты

Заземляющее устройство, выполненное по данной схеме на рисунке считается классическим и применяется на протяжении многих лет.

Изготовить заземление можно и самому, имея навыки сварочного дела и сварочный аппарат, все необходимые материалы можно приобрести на металлобазе и в магазинах.

Если Вы выбрали размеры по 2,5 метра, заказываете материал нужных размеров, размечаете площадку, выкапываете в почве траншеи под каркас, забиваете электроды, свариваете контур, делаете ввод в дом.

Можно заказать устройство заземления в фирме.

В наш век достижений был разработан новый способ устройства заземления — модульное заземление.

Специальные стальные штыри длиной 1,5 метра с медным покрытием с резьбой по краям загоняются в грунт отбойным молотком. Когда первый штырь забит, к нему через муфту прикручивают второй и забивают, потом третий. Глубина забивания заявлена до 30 метров.

Большинство современной бытовой электротехники подключается к электросети кабелем с вилкой по трехпроводной схеме: фаза, ноль и заземление. Постоянно увеличивается количество электроприборов и увеличивается опасность поражения электрическим током.

По возможности, создайте безопасные условия пользования электроприборами для себя и своих близких.

Успехов Вам! Да прибудет с Вами умение!

Сейчас без заземления ничего не обходится, это разве что иногда устройство защищенного отключения может быть подключено без заземления, через фазу так как в УЗО есть два разъема, и крепить провод который относится к заземлению практически невозможно. Если посмотреть, без заземления сейчас по стандартам ничего нет.

Устройство защищенного отключения можно подключить без заземления, через данное устройство проходят два провода фазовый и нулевой, нагрузка на эти провода будет отслеживаться. Можно в доме установить УЗО, на весь дом, на всю квартиру.

Как только повреждается провод, или в какую-то минуту появляется утечка тока, то благодаря устройству защищённого отключения, она размыкает контакты, и прекращается подача электричества, неудобно устанавливать УЗО, так как обесточивается весь дом.

А теперь представим такую ситуацию, что в доме нет заземления, нет УЗО или оно повреждено, и как только где-то случился обрыв проводов, или повредилась где-то изоляция на швейной или стиральной машинке, и в любую минуту человек может дотронуться к неисправному проводу или к самой машинке, и за секунды, по человеку будет проходить электричество. И не известно, как Всё может закончится.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

Германия;
Испания;
Чехия;
Польша;
Болгария;
Бельгия;
Венгрия;
Литва;
Латвия;
Словения;
Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

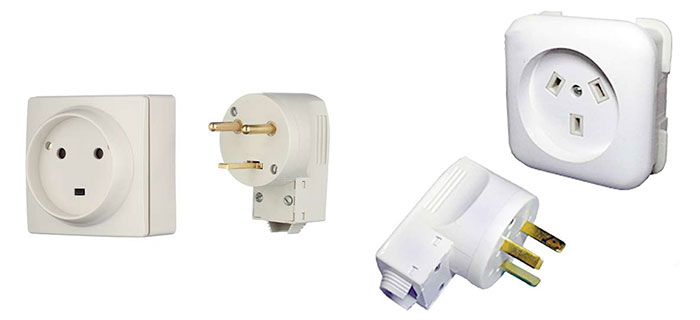

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Типы используемых заземлений

Диагностика сетевого заземления

Наличие PE – шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться – это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Если лампочка не горит вообще, значит «земля» – нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Подключение внутреннего варианта

Внутренний вариант монтажа остается самым популярным в зданиях любого назначения. Процесс установки (а особенно подключения), неважен в случаях, используется ли розетка с заземлением или без него.

Просто в отсутствии одного подсоединять нужно 2 провода, а не 3. Вся процедура состоит из следующих этапов:

проведение разметки;
бурение штроб (если осуществляется монтаж нового устройства);
вывод кабеля из выемки;
замуровывание монтажной коробки;
подключение жил к контактам;
фиксация декоративной накладки;
подключение электричества.

ВАЖНО: Если производится замена розетки старой на новую, лучше установить специальный подрозетник из пластика и посадить его на стартовую штукатурку. Это добавит прочности розетке

Ее сложнее будет вырвать, если тянуть за кабель электрических приборов, а не за вилку.

Какие розетки выбрать – розетки с заземлением или розетки без заземления?

23 июня 2017

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра

Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

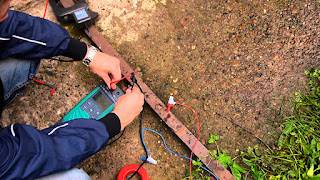

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

Приварить больше электродов к контуру;
Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Различия в конструкции

Название оборудования говорит сами за себя. Отличие, которое сразу бросается в глаза — внешний вид. На оборудовании со свойствами защиты имеется 2 металлические клеммы, которые и отвечают за безопасность. Иногда в патроне есть выемки для вставки вилки. Однако внутреннее заземление определить без разборки устройства невозможно. Его наличие нужно уточнять у специалиста при переезде или установке нового оборудования.

Патрон без защитных функций не имеет дополнительных деталей. Гнездо представляет собой ровную окружность с отверстиями.

Эксплуатация патрона без защищающей структуры наиболее опасна, чем с ним. Отсутствие дополнительной безопасности в конструкции чревато мощными ударами тока при соприкосновении с поврежденными деталями. В следствии, могут возникнуть проблемы в работе организма. Устройство с дополнительной защитой убережет человека от ударов электрическим током. Даже если пользователь получит дозу электричества, она будет незначительной и намного меньше.

Если в проводке дома встроена защитная конструкция, в помещении можно устанавливать гнезда как с заземлением, так и без него. Однако приобретение розетки устаревшего типа нецелесообразно, так как это небезопасно. Кроме того, если сравнивать ценовую политику, гнезда без заземляющей структурой стоят дороже, чем с ней. Это связано со спросом на первый тип, так как большинство домов имеют защитную конструкцию в электропроводке.

Если в помещении отсутствует заземляющая схема, установка безопасного типа гнезд бесполезна. Защитная функция не будет работать как нужно. Однако из-за низкой стоимости можно приобрести розетки с заземлением, даже если электропроводка не предусматривает это.

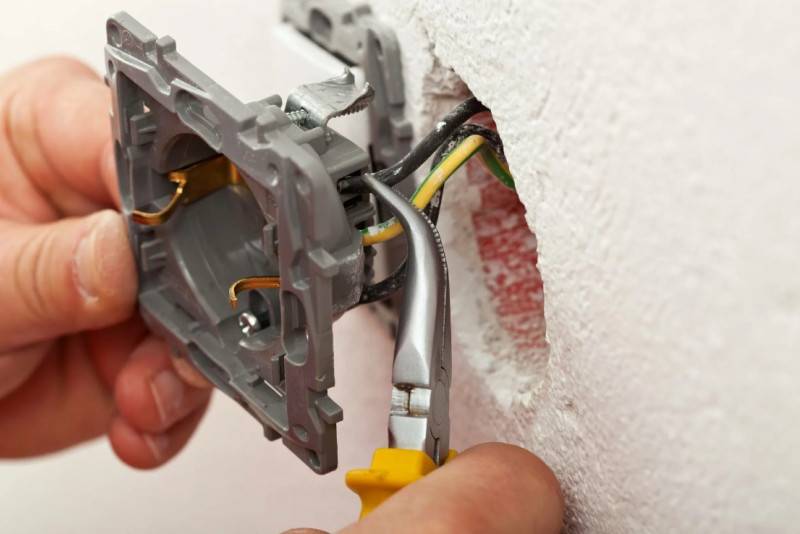

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

На щитке отключите электроснабжение;
Внимательно осмотрите щит и убедитесь, что электричество отключено;
Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
Снимаем внешнюю изоляцию;
Зачищаем концы проводов.

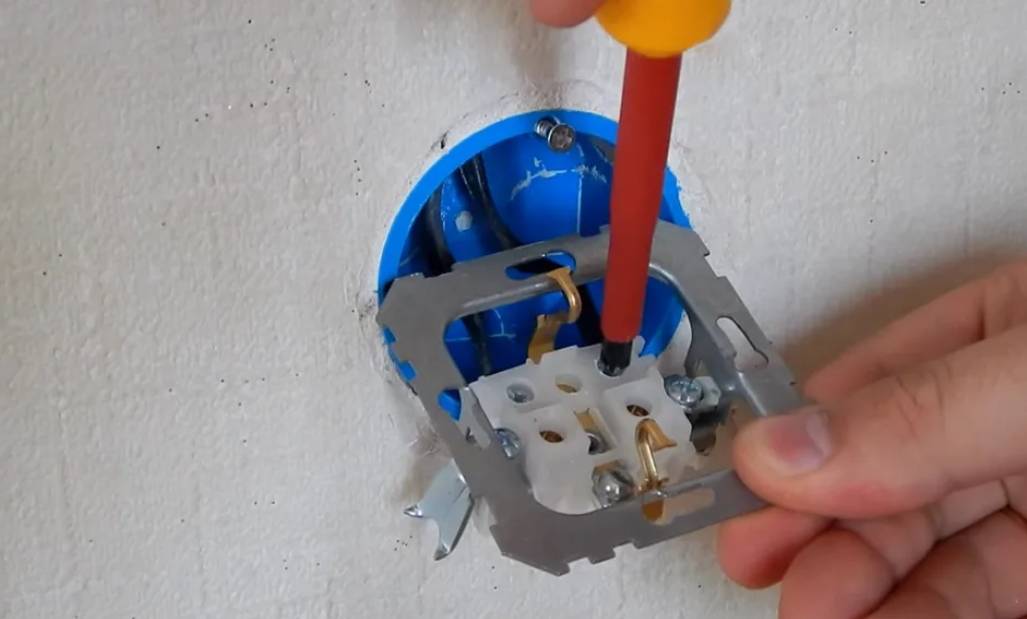

Подключаем кабели к розетке и затягиваем винт;
К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
Фиксируем корпус с помощью винтов;
Закручиваем крышку корпуса.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

В чём отличие розеток

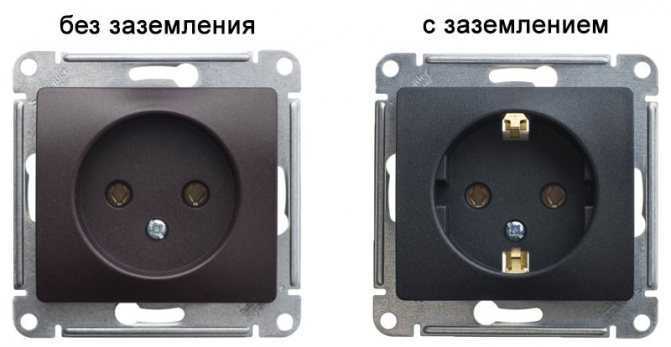

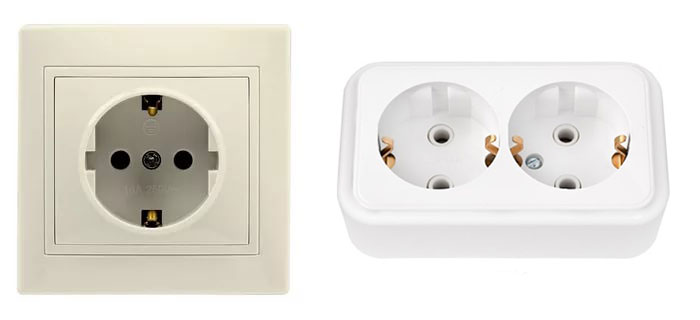

Для начала – немного о внешних различиях. Как уже упоминалось выше, отличить один тип розетки от другого можно по наличию на заземляемых устройствах специальных металлических клемм или выемок для вставки вилок. Кроме того, в заземлённые устройства вилка электроприбора обычно вставляется более глубоко за счёт слегка утопленной конструкции гнёзда.

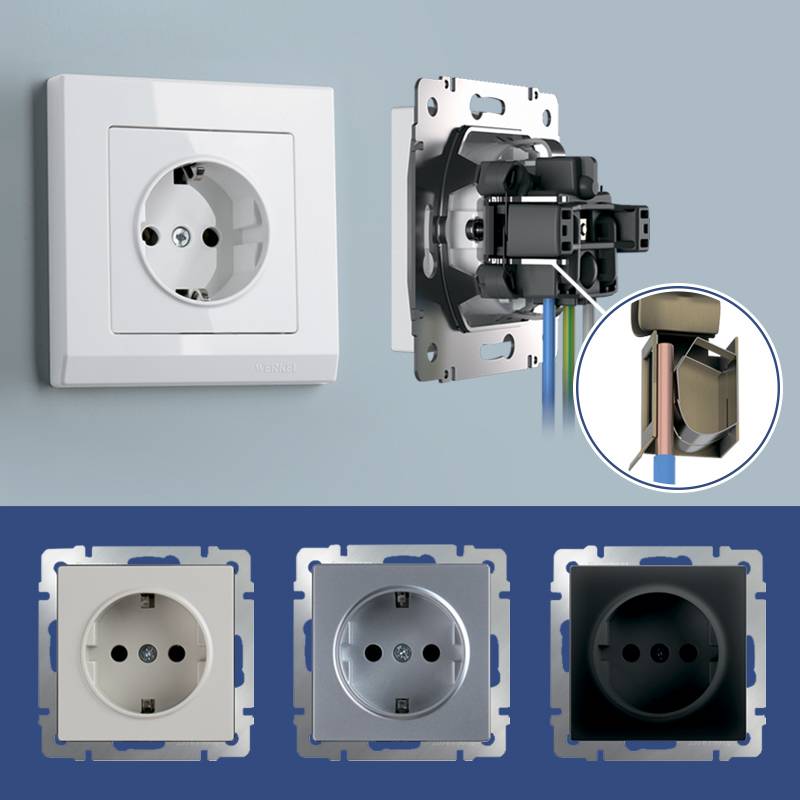

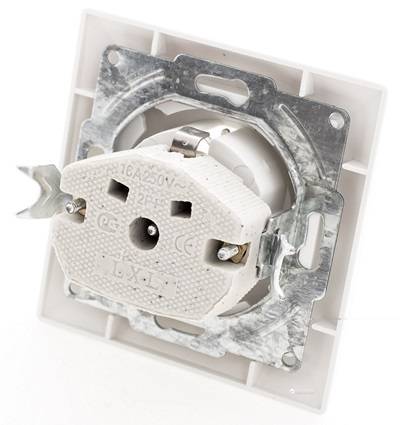

Что касается различий конструкционных, то тут всё проще — разница между двумя рассматриваемыми нами типами устройств сводится к наличию либо отсутствию провода, через который подключается заземление. К слову, если в помещении, доме или квартире такая функция не предусмотрена, то покупка розеток с заземлением будет пустой тратой денег (ну или почти пустой, т. к. подключить их всё-таки можно).

Кстати, о цене. Большинство незаземлённых моделей на современном рынке стоит несколько дешевле моделей розеток, имеющих заземление. Это объясняется тем, что последние имеют более сложную конструкцию и на их производство уходит больше материалов.

Подытоживая приведённую выше информацию, следует отметить, что на вопрос о том, какой тип розеток лучше, можно дать однозначный ответ: с заземлением.

Функциональность розетки с заземлением

Чтобы понять, как подключить розетку с заземлением, следует знать ее предназначение и зачем нужно заземление в розетке. Почти все бытовые приборы подлежат заземлению — этого требуют правила по безопасности. Если электрический ток и попадет на прибор, с помощью заземления все напряжение будет моментально отведено в сторону земли, в результате чего сработает защитный автомат.

В современных многоквартирных домах проводники заземления заведены в квартирный щиток и разведены по квартире вместе с фазным и нулевым проводом. Таким образом подключение этих 3-х проводов — это всё что нужно. Ответить на вопрос о том, как заземлить розетку в квартире для старых домов («хрущевки», «брежневки» и тому подобных) сложнее. Ведь в таком случае, необходимо завести «Землю» в квартиру от подъездного щитка. И далее, если вы захотите сделать все розетки вашей квартиры с заземлением, то необходимо будет полностью заменить проводку в квартире. Альтернативным вариантом может стать проводка, спрятанная в кабель-канал.

Если полный ремонт жилища не входит в ваши планы, но есть намерение подключить стиральную машинку, холодильник или еще что-то на кухне и розетка с заземлением необходима только одна, то можно провести по поверхности стены кабель от щитка до кухни. Такой кабель обязательно должен быть с двойной изоляцией. Например, хорошим выбором может стать провод ПВС. В идеале, провод лучше спрятать в кабель-канал.

На рынке представлен широкий ассортимент розеток с заземлением:

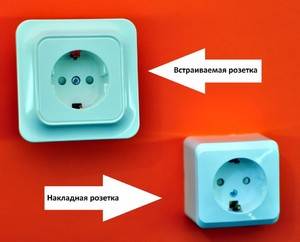

Встраиваемые / накладные;
С защитой от перегрузки (имеют внутренний предохранитель);
С защитой от утечки тока;
Универсальные;
С молниезащитой;
С защитой от перенапряжения;
Для очень мощных изделий;
С защитой механического типа.

Подбирая изделие важно исходить из типа стены, на которую оно будет устанавливаться

Не рекомендуется покупать розетки с некачественным дешевым корпусом — обратите внимание на корпуса, выполненные из керамики

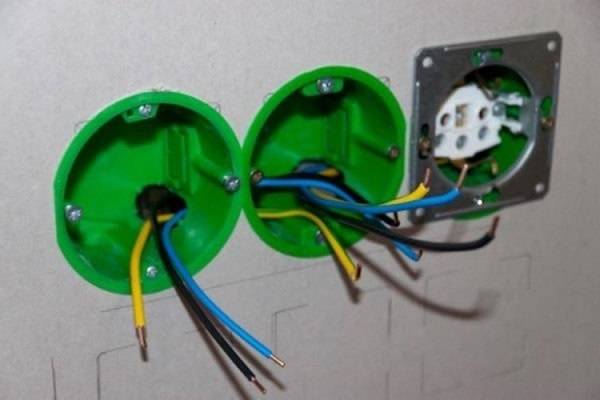

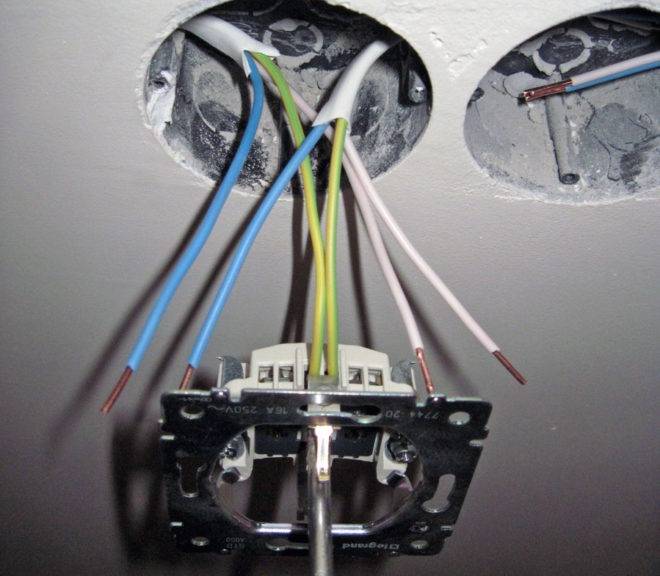

Как заземлить двойную розетку

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

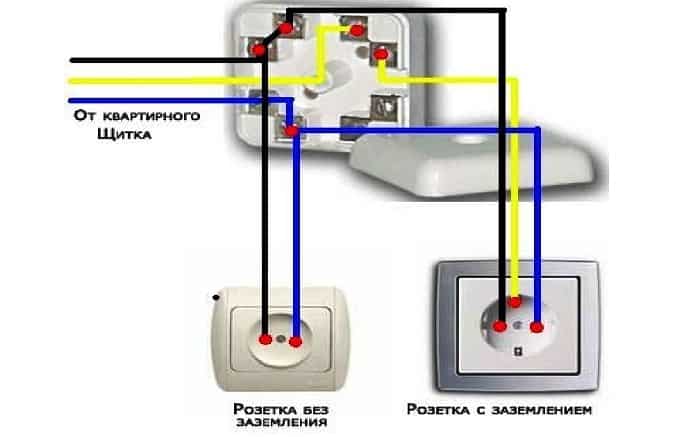

прокладка заземляющего провода при подключении нескольких розеток

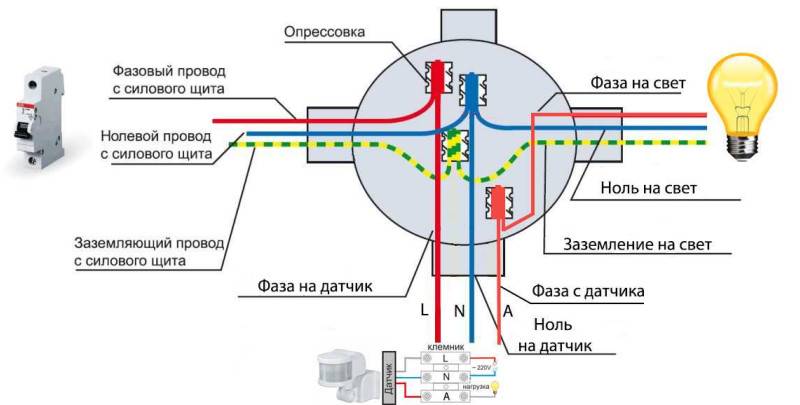

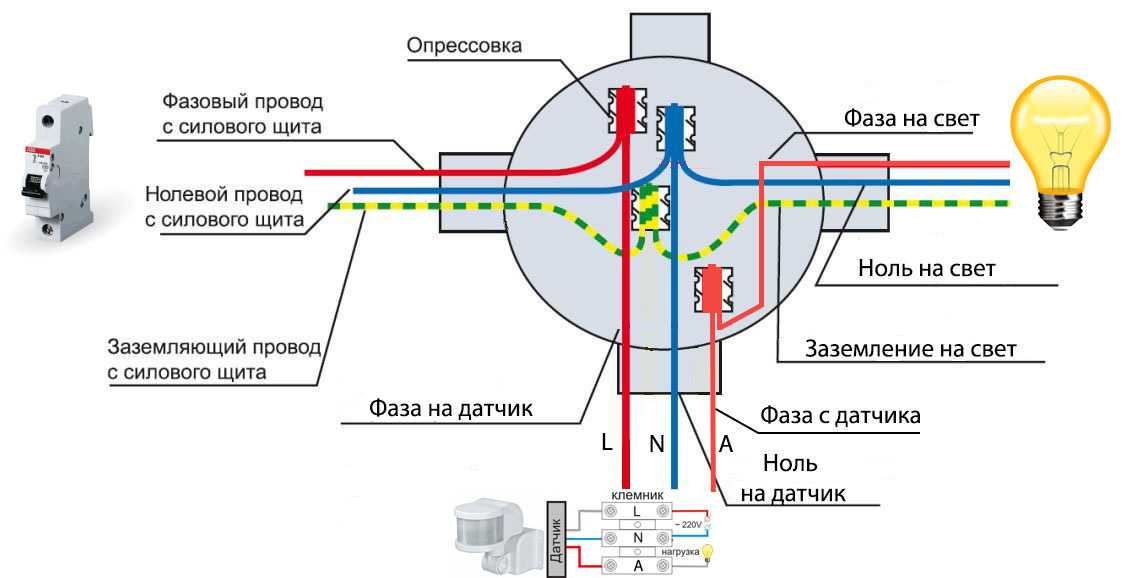

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля. Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей.

Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления. Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

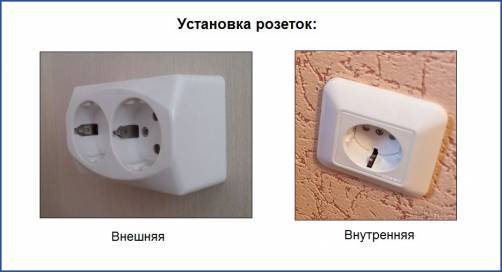

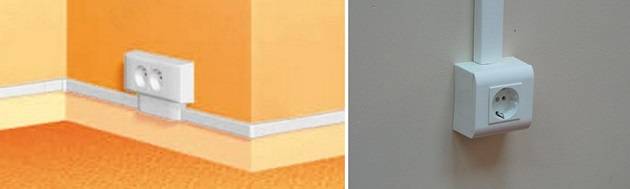

По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.
По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

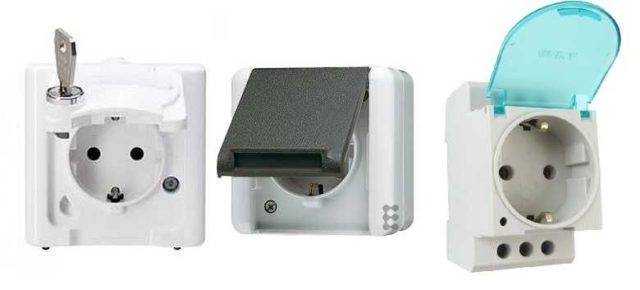

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

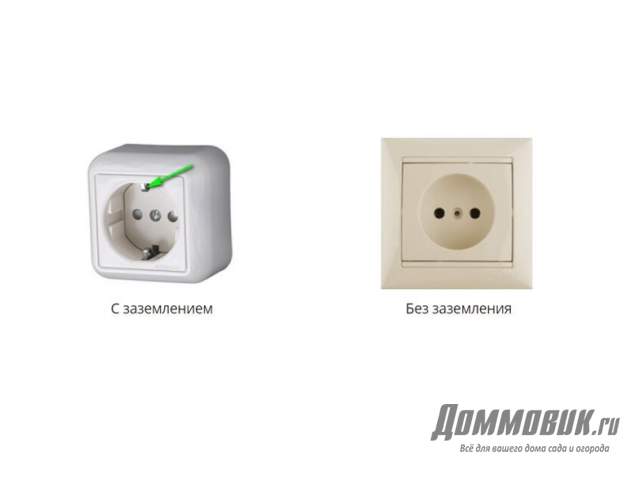

Чем розетки с заземлением отличаются от розеток без заземления

опубликовано

22 Февраль 2022

читать

1 минут

При изучении предложений в близлежащих магазинов можно увидеть, что розетки в стиле ретро бывают двух типов: с заземлением и без него. Неопытного покупателя такое разнообразие может поставить в тупик, поэтому стоит рассмотреть оба варианта отдельно.

Розетки с заземлением

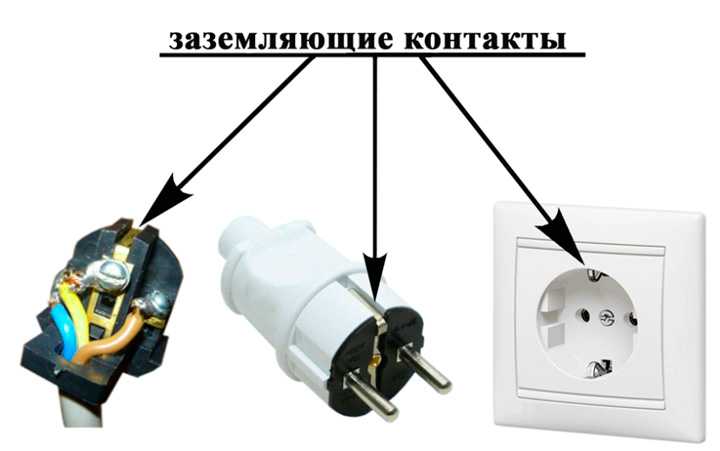

Такие изделия можно идентифицировать по двум дополнительным контактам в верхней и нижней части розетки, которые предназначены для подключения контактных площадках на вилках.

Разновидности розеток с заземлением

Розетки с заземлением классифицируются по следующим признакам:

количество лунок – бывают одинарные и многосекционные розетки,в первом случае изделия устанавливаются в один подрозетник, в многосекционных моделях для каждого блока потребуется индивидуальный подрозетник;
тип установки – розетки с заземлением могут быть накладного или потайного типа, во втором случае изделие размещается в специальной нише в стене, такие модели выглядят более эстетично;
материал изготовления – розетки с заземлением могут быть выполнены из керамики или тугоплавкого пластика.

Изделия вышеперечисленных типов используются при подключении кухонного и промышленного оборудования. Такие модели также необходимы при подключении техники, требующей заземления. В эксплуатации розетки с заземлением ничем не отличаются от аналогов без заземляющих контактов.

Розетки без заземления

Если в квартире не предусмотрено заземляющего контакта, используются розетки без заземления. Такие изделия можно встретить в старом жилом фонде, который не прошел капитального ремонта. Да, розетки без заземления не способны защитить человека от удара током, но у них есть другие преимущества:

доступность – стоимость розеток без заземления значительно меньше,

легкость в установке – с этой задачей можно справиться даже без привлечения специалистов,
надежность – срок службы розеток без заземляющих контактов несколько дольше.

Что касается вариантов исполнения, то в этом смысле розетки без заземления ничем не уступают вышеописанным моделям.

Где купить?

От поставщика зависит стоимость и надежность продукции. Розетки в стиле ретро с заземлением и без предлагает наша компания «Ретроник». Мы гарантируем клиентам лучшее соотношение цены и качества. Покупатели могут рассчитывать на широкий ассортимент: в каталоге представлены модели из керамики и пластика разных оттенков от ведущих отечественных и зарубежных производителей.
