Отличия распредвалов 406 и 405
Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:
- На карбюраторном распредвале 4061 менее широкая фаза.
- На инжекторном валу 406 больший профиль кулачка.
- Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
- Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
- Инжекторный распредвал является более скоростным, чем карбюраторный.
ЗМЗ 405-406 это современный, массовый скоростной агрегат, обеспечивающий высокие, мощные скоростные и разгонные показатели. являющийся базовым для серии двигателей, включающих ЗМЗ-406.3-10, 3M3-40522.10, 3M3-409.10. Широко применяется на автомобилях отечественного производства: Газель, Соболь, Волга и других.
Двигатель змз 406 бензиновый, четырехтактный, четырехцилиндровый, рядный, с системой распределенного впрыска топлива, четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока цилиндров. Порядок работы цилиндров: 1-3-4-2. Чугунный блок цилиндров. Между ними выполнены каналы для охлаждающей жидкости. В передней части змз 406 расположен привод насоса охлаждающей жидкости, генератора и насоса гидроусилителя руля.
Головка блока 406 двигателя — отлита из алюминиевого сплава. В нее запрессованы чугунные седла и направляющие втулки клапанов. Клапаны приводятся в действие через гидротолкатели, поэтому не нуждаются в регулировке зазоров. Распред-валы — чугунные, каждый вращается в пяти подшипниках скольжения. Привод распределительных валов — цепной, через звездочку промежуточного вала. Натяжение цепей обеспечивается автоматическими гидравлическими натяжителями. Электронные блоки управления (ЭБУ) моделей «МИКАС 5.4» и «МИКАС-7.1
405 двигатель требует профессионального обслуживания в связи со сложной системой подачи топлива и электронной системой управления. Надежные и неприхотливые в эксплуатации змз 402-405-406 имеют хорошую репутацию среди автомобилистов.

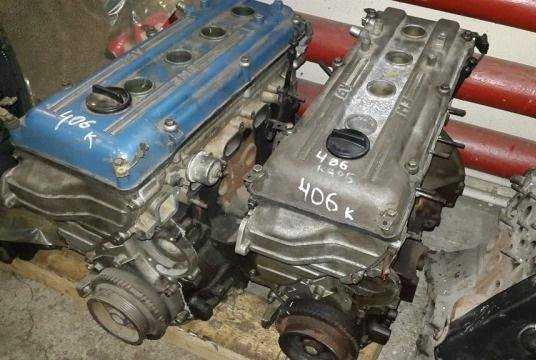

Отличие змз 406 от змз 405
У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Блок 405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм) не имел.
С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала.Работу двигателя на х.х. можно посмотретьhttps://www.youtube.com/watch?v=7OHB86fupKU .
Чем отличаются распредвалы 405 и 406? — Что лучше
05.12.2019
Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт. Оба двигателя имеют одинаковые обороты в минуту – 5200
Причем сильные различия между двумя моторами как раз касаются технической составляющей, что особенно важно
Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их. Итак, в чем разница между 405 двигателем и 406: Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель.
Впоследствии именно авто Горьковского автозавода стали постоянными потребителями двигателя 405. Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46. Иными словами 405 – более современная и качественная модель. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ.
405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора. Сравнение двигателей 405 и 406 Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил. На свет он появился в 2000 году на автомобиле ГАЗ-3111.
Оба двигателя имеют множество сходств и различий, которые нужно знать каждому автолюбителю, несмотря на то, что один двигатель пришел на смену другому. Обсуждаем в х! Долгое время данный мотор пользовался широкой популярностью на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110). 405 двигатель имеет меньший расход топлива и легче заводится.
Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145. 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Главным преимуществом двигателя являлась его высокая надежность и экономичность. 406 двигатель надежнее, ломается не так часто.
Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор – 405 (инжектор). У двигателей разный рабочий объем: у 405 – 2,46 литров, у 406 – 2,28.
Семейства двигателей 406 и 405 – настоящая гордость компании ЗМЗ (Заволжский моторный завод) – основного поставщика мотора для моделей Горьковского автозавода. Двигатель 405 используется не только на легковых моделях ГАЗ, но и на микроавтобусах. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил.
Этот мотор постоянно совершенствовался: так, например, двигатель МЗ-40522.10 был мощнее базовой модели почти на пять процентов, а объем увеличился почти на восемь. Двигатель 406 В серийное производство двигатель 406 вышел в 1997 году (до этого пять лет выпускались прототипы). Таким образом, номинальная мощность мотора достигла 150 лошадиных сил.
Что лучше: двигатель 406 или 405? TheDifference.ru определил, что отличие 406 двигателя от 405 заключается в следующем:406 двигатель – карбюратор, 405 – инжектор. Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Это был автомобильный двигатель внутреннего сгорания, работающий на бензине. Но наблюдались и недостатки: проблемы с системой охлаждения были довольно распространенным явлением. Двигатель 405
Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора.
6.2 Снятие и установка приемной трубы глушителя (бензиновые двигатели)
6.2. Снятие и установка приемной трубы глушителя (бензиновые двигатели)
9 – кронштейн; 11 – соединительная втулка; 12 – кронштейн с подушкой заднего крепления глушителя; 13 – кронштейн с подушкой; 14 – болт крепления кронштейна с подушкой; 15 – метки на трубе глушителя; 16 – глушитель с резонатором в сборе; 17 – приемная труба глушителя; 18 – гайка крепления приемной трубы; 19 – кислородный датчик (лямбда-зонд); 20 – прокладка приемной трубы глушителя;
13 – кронштейн с подушкой; 14 – болт крепления кронштейна с подушкой; 15 – метки на трубе глушителя; 16 – глушитель с резонатором в сборе; 17 – приемная труба глушителя; 18 – гайка крепления приемной трубы; 19 – кислородный датчик (лямбда-зонд); 20 – прокладка приемной трубы глушителя; 21 – болты крепления щитка; 22 – болт крепления кронштейна; 23 – кронштейн; 24 – прокладка выпускного коллектора; 25 – стяжной болт; 26 – гайка
Обязательно замените прокладку 20 новой, так как при затягивании гаек крепления приемной трубы она сильно обжимается и становится непригодной для повторного использования.
Важность правильного выбора распредвала для двигателя
Один из основных вопросов при выборе распредвала — это его геометрия. Точные параметры геометрии распредвала, такие как угол закрытия и открывания клапанов, длительность и подъем затворов, могут существенно влиять на момент, мощность и работу двигателя в целом.
Применение неправильно подобранного распредвала может привести к различным негативным последствиям. Например, установка распредвала с большим подъемом затворов может способствовать увеличению мощности двигателя, но может также привести к повышенному износу клапанов и других деталей. С другой стороны, установка распредвала с недостаточным подъемом может снизить производительность двигателя и ухудшить динамику его работы.
Кроме геометрии, при выборе распредвала следует обратить внимание и на другие факторы, такие как материал, твердость поверхности и прочность. Эти факторы могут влиять на долговечность и надежность распредвала
Важно помнить, что правильный выбор распредвала должен основываться на характеристиках конкретного двигателя, его назначении и задачах, которые он должен выполнять. Поэтому всегда рекомендуется проконсультироваться с профессионалами или специалистами в области автомобильных двигателей, чтобы выбрать распредвал, наиболее подходящий для конкретной ситуации
AUTOFIZIK.RU / авторемонт
Схема установки и клеймения крышек распределительных валов
I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.
Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.
…и снимаем провода с двигателя.
Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.
Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.
Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…
…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.
ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см
Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).
Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).
Снимаем переднюю крышку головки блока цилиндров.
. и уплотнительную прокладку.
Шестигранным ключом «на 6» отворачиваем два винта…

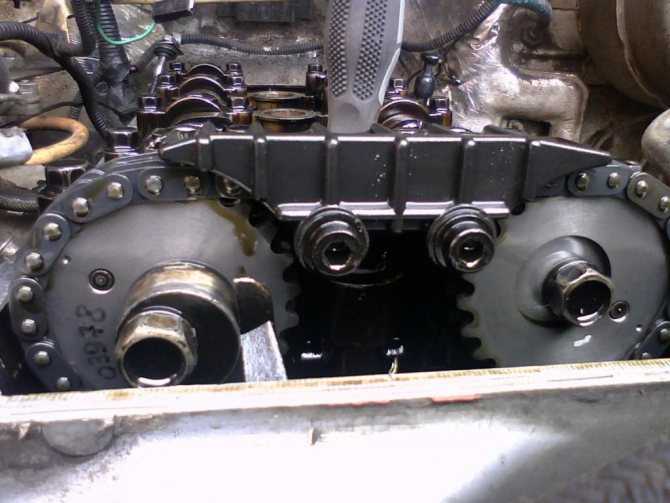

…и снимаем верхний успокоитель верхней цепи.
Тем же ключом отворачиваем два винта крепления среднего успокоителя.
Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).
Снимаем средний успокоитель.
Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.
Снимаем звездочку с вала выпускных клапанов.
Снимаем эксцентрик привода топливного насоса…
…и звездочку вала впускных клапанов.
Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.
Снимаем переднюю крышку…
…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.
Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.
Окончательно отворачиваем болты и снимаем крышки.

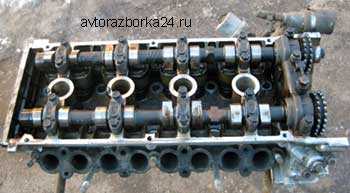

Снимаем распределительный вал.
Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).
ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней
Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.
Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.
…поворачиваем вал впускных клапанов так, чтобы его штифт располагался напротив верхней кромки головки блока.
При натянутой ветви цепи со стороны среднего успокоителя метка на звездочке должна быть расположена напротив верхней кромки головки блока.
ВНИМАНИЕ После установки гидронатяжителя. ..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках
В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново
..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках. В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново.
Установка распредвалов змз 406, засада
В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.
Замена приемной трубы с катализатором ГАЗель 3302
Газель умз 4216 е-3 : Замена прокладки приемной трубы.
Выхлопная система евро3 вместо евро2. Зашумела коробка.
ЗАМЕНА КАТАЛИЗАТОРА НА ГАЗЕЛИ!
ГАЗЕЛЬ ЗА 50к | Замена приёмной трубы | СЕРИЯ 3
Совет по фланцам выхлопной трубы Газель Бизнес 3302
Дополнительные материалы
Как поменять приемную трубу. Гайки прикипели НАМЕРТВО.Газель. Смешное и Полезное. FUNNY & USEFUL.
Замена выпускной трубы Газель(Соболь), двигатель cummins ISF 2.8
Неудачное соединение выхлопной системы газель Next
Замена приёмной трубы,резонатора ГАЗ 3102,3110,31105 дв406
Замена приемной трубы
соболь 4х4 новый глушитель и возвращение катализатора
ЗМЗ-405 в Газели | Убрали катализатор
Газель гв 2014 двс 4216 лс 109 Ремонт катализатора, замена катализатора, ремонт глушителя
Неисправности
Как и все силовые агрегаты, ЗМЗ-4063 имеет ряд конструктивных недостатков. Так, некоторые проблемы выплывали практически на всех машинах. Рассмотрим, с чем придется столкнуться водителю мотора (карбюратор) 406:
- Стук в моторе. До этого времени невозможно определить характер и причину. Одни автолюбители говорят, что это распределительные валы, другие – вкладыши коленчатого вала. Наверное, просто стоит смириться и ездить дальше.
- Плавающие холостые обороты. Для начала стоит проверить регулятор холостого хода. Если это не помогло, то стоит демонтировать и помыть карбюратор. Также причиной могут стать прогоревшие клапаны.
- Заклинивание ГРМ. Здесь проблема кроется в гидронатяжителе. Стоит разобрать и заменить деталь. Конечно, никто не даст гарантии, что через несколько километров он опять не заклинит.
- Перегрев. Одна из самых популярных неисправностей, связанная с работой термостата. В последнее время уж особенно часто стали заклинивать эти детали, все связано с качеством их производства. Также рекомендуется проверить уровень охлаждающей жидкости в системе.
- Глохнет мотор. Причина в том, что постоянно ломаются бронепровода.
- Провалы тяги. В этом случае неисправность скрывается в катушке зажигания. Замена поможет решить вопрос.
- Повышенный расход масла. Значит, появился повышенный износ маслосъемных колпачков или поршневых колец. Рекомендуется заменить изношенные элементы.
- Троение. Причин появления этого явления достаточно много, а поэтому искать неисправность придется в разных системах.
Карбюраторный распредвал на инжекторный двс ЗМЗ 4 года 8 мес. назад #276
И так, я нашел в сети некий график примерно что и как от Мастер-мотор, и параметры распредвалов приведенных в нем. график:
Заводские распревалы ЗМЗ а — инжектор; б- карбюратор;
Как видно из графика, наиболее предпочтительный вариант отмечен желтой линией, потому что она описывает более ровную «полку» момента. Это даст очень хорошую динамику разгона с низких оборотов практически на любых передачах, и вероятно очень хорошо снизится расход топлива.
По своему опыту скажу что верховой или для средних оборотов распредвал очень сильно снижает «низы» что вызывает сильный дискомфорт при вождении авто в условиях города, приходится постоянно крутить мотор, трогаться с более высоких оборотов, с рывками и дерготней, и с болтающемся двигателем на холостом ходу. это снижает ресурс, повышает расход топлива.

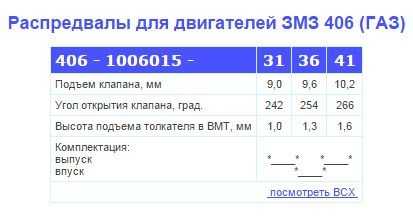

Если сравнить параметры распредвалов Мастер мотор, то вал под кодовым номером «31» очень близок к стоковому карбюраторному валу змз 4061. А вал «36» к инжекторному двигателю 3м3
В качестве эксперимента в скором времени приобрету еще один карбюраторный вал (уже точно не производство «Прогресс») и установлю на впуск в свой Патриот с змз 409. О результатах сообщу.
Примечание от Мастер мотор:
Распредвалы предназначены для работы с серийными гидротолкателями.
Высота подъема клапана в ВМТ приведена для контроля фаз газораспределения: для выпускного клапана — на стороне закрытия, для впускного клапана — на стороне открытия.
Для установки фаз может потребоваться применение регулируемых звездочек.
Распредвалы №31-36-41 не требуют дополнительной настройки положения вала, так как они выполнены с нужной угловой установке по шпоночному пазу. Для любителей более точной настройки автомобиля распредвалы возможно устанавливать пересверливая шпоночное отверстие в звездочках, используя приспособление для установки серийных валов.
Практически каждую пару валов можно настроить для города и для трассы, смещая точку перекрытия клапанов до ВМТ или после до 4 градусов. Если точка перекрытия до ВМТ — машина будет иметь низовую характеристику, т.е. прибавит крутящий момент на малых оборотах, потеряв его на больших. Это целесообразно в городе. И наоборот.
Установка валов даст лучший эффект при изменении калибровок блока управления. Для каждой пары валов оптимальные калибровки различаются. Возможна установка распредвалов и без изменения калибровок, тогда эффект будет не полным.
Некоторые предпочитают бюджетный вариант: устанавливают только р/в №31 на впуск, а выпускной оставляют серийным, не перепрограммируя контроллер. Эффект конечно есть, но очень слабый, скорее больше психологический.
Для любителей экстремальной езды и спорта возможно изготовление валов под заказ с большими подъемами, и устанавливать их нужно с цельными толкателями. Принцип прост. У двигателей ВАЗ 2110 и ЗМЗ 406 взаимозаменяемые клапана и пружины, привод клапанов тоже плоский толкатель. Диаметры толкателей ВАЗ и гидрокомпенсаторов ЗМЗ одинаковые. Возможно изготовление цельных толкателей с ножкой на внутренней стороне донышка (ЗМЗ) для компенсации длинны демонтированных гидрокомпенсаторов. При такой доработке можем под заказ изготовить гамму распредвалов профилями ВАЗ 2110, включая спортивные (М1-М3). Мощность двигателя уйдет за 210 л.с., но его придется постоянно крутить. Будет желательна установка пружин ШРИК и титановых тарелок клапанных пружин ВАЗ 2110. На разных рабочих объемах двигателей распредвалы ведут себя по разному. Верховой для маленькой кубатуры становиться низовым на большой. На двигатели объемом около 3-х литров можно установить и два вала №41. Прибавиться мощность, двигатель будет более верховым.
Обслуживание силового агрегата
Обслуживания двигателя проводится достаточно просто. Так, межсервисный интервал составляет 15 000 км пробега при эксплуатации транспортного средства на бензине, и 12 000 км – при работе на газу. Нулевое техническое обслуживание проводится спустя 2500 км пробега. Эта процедура включает в себя смену смазочной жидкости и фильтров, а также диагностику состояния силового агрегата и других систем.
Последующее техническое обслуживание делается согласно технических карт предусмотренных заводом изготовителем. Каждое второе ТО в движке меняется воздушный фильтр, а спустя 60-70 тыс. км – необходимо заменять ремонтный комплект ГРМ, который включает ремень и ролики.
Выбор смазочной жидкости обусловливается эксплуатацией движка, а также климатическими условиями. Но, большинство автолюбителей выбирают для заливки в 405-й мотор полусинтетические масла с маркировкой – 5W-30, 5W-40 и 10W-40.

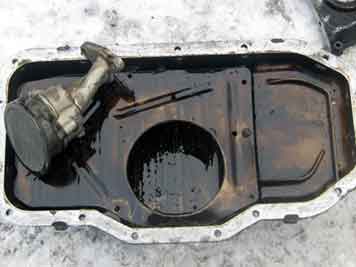

Благодаря простой конструкции моторное масло большая часть владельцев силового агрегата меняют самостоятельно. Так, для смены смазки необходимо только открутить на поддоне сливной болт, предварительно подставив тару для отработки. Заливка масла проводится через заливную горловину, а проверить уровень можно при помощи щупа.
Чем отличаются распредвалы 405 и 406?
Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора.
Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС). На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива.
При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.
Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.
Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.
Что общего у этих деталей?
Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.
Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.
Отличия распредвалов 406 и 405
Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:
- На карбюраторном распредвале 4061 менее широкая фаза.
- На инжекторном валу 406 больший профиль кулачка.
- Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
- Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
- Инжекторный распредвал является более скоростным, чем карбюраторный.
Расчет параметров распредвала
Расчет параметров распредвала включает в себя следующие этапы:
- Определение длительности открытия клапанов — это один из самых важных параметров. Длительность открытия клапанов влияет на мощность и крутящий момент двигателя. Она зависит от требуемых характеристик двигателя и может быть определена с помощью специальных программных расчетов.
- Определение подъема клапана — это величина, определяющая максимальное изменение клапана при его открытии. Подъем клапана также влияет на мощность и крутящий момент двигателя. Он зависит от диаметра и количества клапанов в головке блока цилиндров.
- Определение угла поворота распредвала — это угол, на который распредвал отклоняется от положения, когда клапан полностью закрыт. Угол поворота распредвала зависит от требуемой характеристики двигателя и может быть определен с помощью специальных программных расчетов.
- Определение максимальной скорости вращения распредвала — это величина, определяющая максимальное количество оборотов распредвала в минуту. Максимальная скорость вращения распредвала зависит от требуемой характеристики двигателя и может быть определена с помощью специальных программных расчетов.
- Расчет диаметра и ширины распредвала — это параметры, определяющие габаритные размеры распредвала. Они зависят от требуемых характеристик двигателя и могут быть определены с помощью специальных программных расчетов.
Правильный расчет параметров распредвала позволяет получить оптимальные характеристики двигателя, такие как мощность, крутящий момент, экономичность и надежность работы. Конечные параметры распредвала могут быть достигнуты путем проведения серии исследований и опытных испытаний.
Метки цепи ГРМ 406 двигателя
Новички автовладельцы спросят, а зачем выставлять риски газораспределительного механизма на 406 двигателе. Метки – это заводские насечки на распределительных валах, коленвалах и корпусе силового агрегата. Они нужны для того, чтобы впускные и выпускные клапаны открывались и закрывались в одинаковом ритме, не сбиваясь.
Выставляют метки ГРМ по двум причинам:
- когда устанавливают новый ГРМ в силовом агрегате транспортного средства. Тут необходимо будет выставить распределительные валы в нужном направлении. Иначе мотор работать не будет;
- когда проводят ремонт ГРМ или частичном меняют его детали. Например, цепь, звездочки и тому подобное.
Опытные механики говорят, что есть третья причина, по которой нужно выставлять метки ГРМ. Дело в том, что при работе силового агрегата валы и другие детали могут незначительно смещаться. Но эти смещения сильно влияют на распределение фаз.
Улучшение характеристик двигателя
В случае с двигателями 405 и 406, есть отличия в конструкции распредвала, которые приводят к улучшению характеристик двигателя. Одно из главных различий заключается в форме профиля распредвала.
В распредвалах 406 двигателя используется более продвинутая форма профиля, которая позволяет увеличить длительность и ход клапанов. Благодаря этому, двигатель может получать больше воздуха и топлива, что приводит к увеличению мощности и крутящего момента.
Кроме того, распредвал 406 двигателя также имеет более точные и жесткие характеристики, что обеспечивает более плавную и стабильную работу двигателя. Это также положительно влияет на его долговечность и надежность.
Таким образом, распредвал 406 двигателя представляет собой улучшенную версию распредвала 405, что в свою очередь приводит к повышению производительности и надежности двигателя.

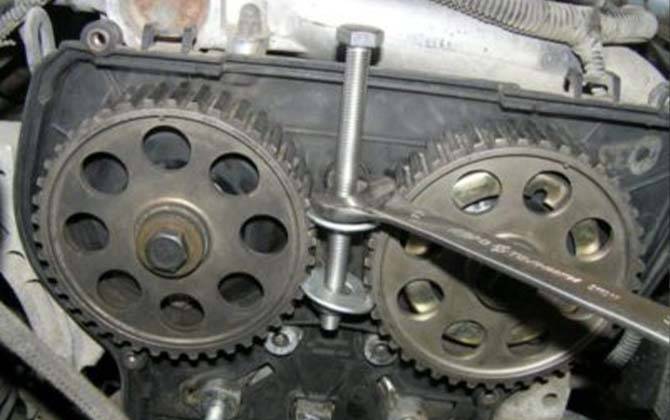

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ
Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)
В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.
Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:
Внимание! Вращение коленчатого вала против часовой стрелки недопустимо. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:
При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

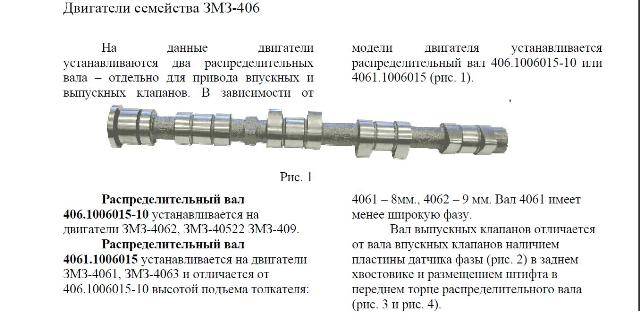

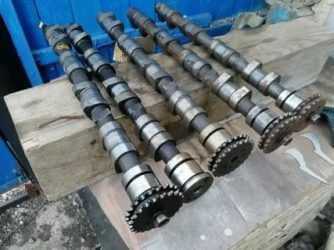

Распределительные валы 406.1006015-10 и 4061.1006015 на двигателях ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, предназначены для открытия и закрытия клапанов. Они обеспечивают процесс газообмена, впуск в цилиндры двигателя заряда топливовоздушной смеси и выпуск отработавших газов.
На двигатели семейств ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 устанавливаются два распределительных вала — отдельно для привода впускных и выпускных клапанов. В зависимости от модели двигателя на них устанавливаются распределительные валы 406.1006015-10 или 4061.1006015.
Распределительный вал 406.1006015-10 устанавливается на двигатели ЗМЗ-4062, ЗМЗ-40522 и ЗМЗ-409. Распределительный вал 4061.1006015 устанавливается на двигатели ЗМЗ-4061, ЗМЗ-4063 и отличается от распредвала 406.1006015-10 высотой подъема толкателя, 8 мм вместо 9 мм.
Вал 4061.1006015 имеет менее широкую фазу. Вал выпускных клапанов отличается от вала впускных клапанов наличием пластины датчика фазы в заднем хвостовике и размещением штифта в переднем торце распределительного вала.
Распределительный вал выпускных клапанов.
Распределительный вал впускных клапанов.
Распределительные валы 406.1006015-10 и 4061.1006015 производства ОАО ЗМЗ имеет следующую маркировку :

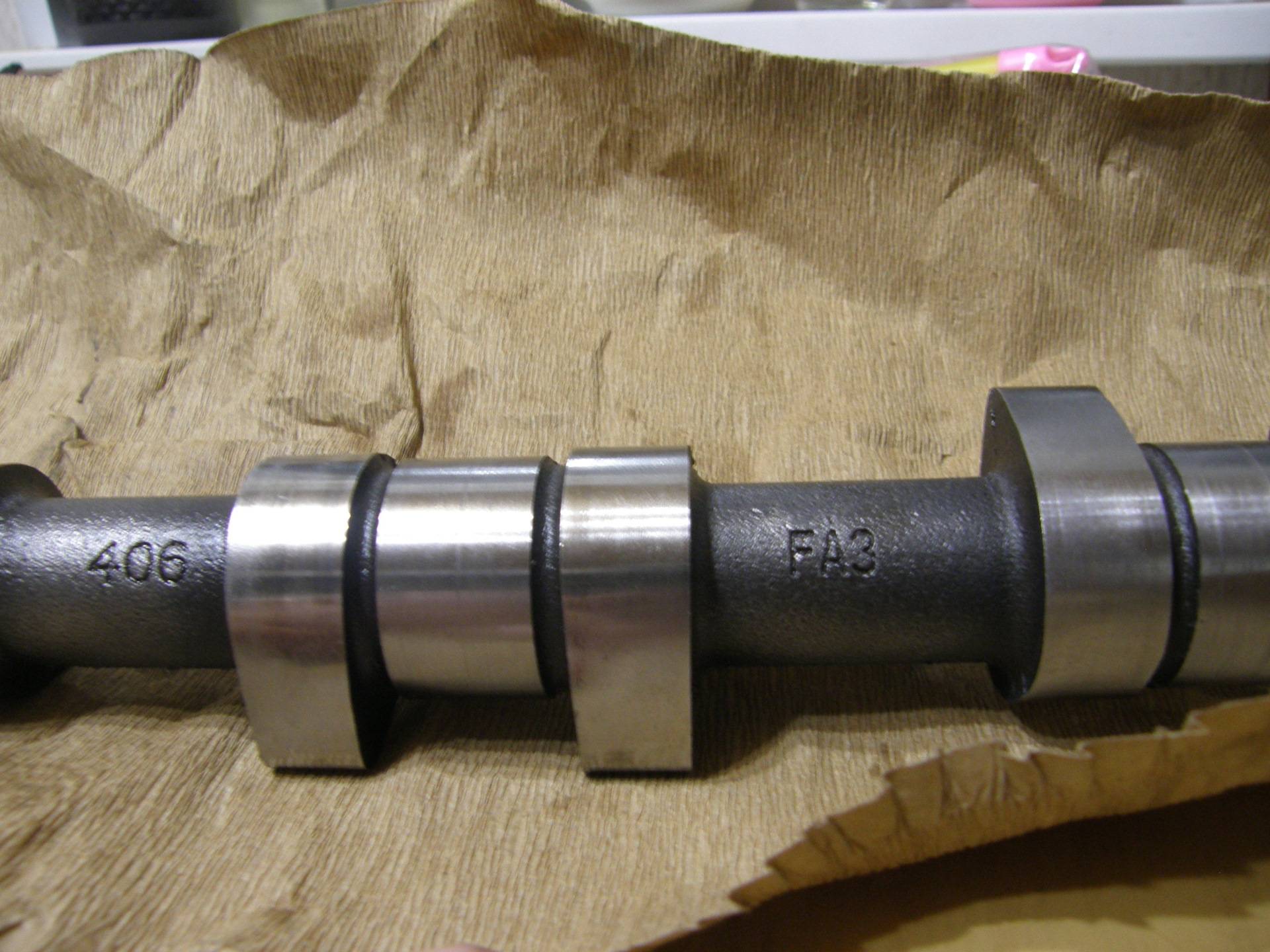

— В литье на промежуточной шейке распределительного вала указывается номер изделия 406. — На переднем торце распределительного вала наносится товарный знак ЗМЗ и штампы контролера ОТК медным купоросом при помощи резинового клейма. — В литье на промежуточной шейке распределительного вала указывается номер модельного комплекта и порядковый номер литейного комплекта. — Дополнительно, в качестве отличительной метки для распределительного вала 4061.1006015 на поверхности квадрата сверлится отверстие диаметром 10 мм на глубину 2 мм. — В литье на промежуточной шейке вала указывается знак «Р» обозначение завода изготовителя заготовки — «Руслич».
