Чем отличается задвижка от крана: особенности и отличия

Вентиль или запорный клапан

Вентиль можно назвать братом задвижки. В действие приводится устройство поворотом моховика, что передает импульс шпинделю, который приходит в поступательное движение и на другом конце закрывается золотник, оборудованный прокладкой. Если вентиль закрывается, то доходя до нижнего положения, упирается в седло, в результате чего перекрывается (запирается) жидкость. Отсюда и происходит название – запорный клапан. Запорные клапана широко применяются в водных и топливных системах. Они являются запорно-регулирующими и представлены широко внешним видом и конструкцией. Срок службы варьирует от 20 до 30 лет из-за качества материалов и особенностей эксплуатации. Износ наступает тогда, когда будет пройдено 8 тысяч циклов закрыто-открыто.

Устройства тоже имеют свои достоинства и недостатки. Достоинства определяются его эксплуатационными характеристиками:

плавное регулирование водяного потока
ремонтопригодность (замена прокладки золотника или сальниковой прокладки с ее подтяжкой);
наличие меньшего количества трущихся деталей, что обеспечивает вентилю повышение срока эксплуатации;
применение вентилей при регулировании потока воды на несколько объектов (без них просто не обойтись) водо и теплоподачи.

Недостатки характеризуются уменьшением эксплуатационных свойств из-за:

увеличенного гидравлического сопротивления, создающего застойную зону, где могут скапливаться взвешенные частицы, что может вызывать преждевременный износ и коррозию;
выхода из строя прокладки золотника (отрыв потоком жидкости, залипание, усыхание), что ведет к частому ремонту;
необходимости поддержания вентильного устройства в рабочем состоянии для чего следует хотя бы раз в год полностью его открывать или закрывать, если нагрузка в работе длительно отсутствовала.

Исключением из правил служит здесь прямоточный вентиль с наклонным шпинделем, где создается меньшее сопротивление в гидравлике. Этому служит развернутое расположение седла к потоку жидкости.

Функциональное назначение и конструктивные особенности

Задвижки стальные фланцевые отличаются от других разновидностей трубопроводной арматуры тем, что запорный механизм в них перемещается перпендикулярно движению рабочей среды. Такие конструкции выпускаются в диаметре 15-2000 мм, они предназначены для установки на трубопроводы, рабочая температура в которых не превышает 600 градусов с давлением до 25 МПа.

Запорные задвижки широко используются во всех сферах промышленности:

системы водоснабжения и отопительные коммуникации жилищно-коммунальных хозяйств;
транспортные системы нефти и газа;
магистральные трубопроводы энергетической промышленности.

Распространение данного вида трубопроводной арматуры обусловлено следующими эксплуатационными преимуществами:

простота и ремонтопригодность конструкции;
минимальная строительная длина;
надежность в сложных условиях эксплуатации;
низкий уровень гидравлического сопротивления.

Есть у задвижек и недостатки, основным из которых является большая габаритная высота конструкции, что особенно характерно для изделий с шпинделем выдвижного типа, в которых ход штока должен быть равен полному диаметру пропускного отверстия. Также минусом является длительное время открытия и склонность к эксплуатационному износу уплотнительных элементов, вследствие которого задвижки требуют периодического обслуживания и .

Отметим, что конструктивные особенности задвижек не предполагают их использование в качестве регулирующей арматуры — при эксплуатации запорный механизм должен находиться в крайнем открытом либо закрытом положении
, а не в промежуточном.

Практически все разновидности задвижек производятся в полнопроходной конфигурации — сечение пропускного отверстия у них идентично диаметру труб, на которые устанавливается изделие. Редукционные задвижки (с суженным сечением пропускного отверстия) также выпускаются, но они имеют узкую сферу использования — устанавливаются лишь на трубопроводы, для управления арматурой на которых необходимо снижение оказываемого рабочей средой крутящего момента.

Управляющим механизмом в запорной арматуре выступает ручной штурвал, также существуют конструкции оборудованные гидравлическими либо электроприводами , реже — пневматическим приводом. Крупноразмерные задвижки, в которых реализовано ручное управление, для облегчения усилий при открытии комплектуются редуктором.

Технология изготовления и используемые материалы

Задвижки, в зависимости от способа изготовления, классифицируются на литые и сварные. Методом литья производятся стальные, алюминиевые и , с помощью сварочного соединения — титановые и некоторые разновидности стальных изделий. В плане прочности и надежности сварные конструкции практически не уступают литым аналогам.

Уплотнительные элементы арматуры могут выполняться из фторопласта, латуни либо резины. Эластичные материалы (резина и синтетический каучук — EPDM) чаще всего используются при производстве (где резиной покрываются стенки запорного механизма) и шланговых конструкций (из резины сделан пережимной шланг).

Задвижки имеют унифицированную согласно ГОСТ №9698 маркировку типа 30нж42п ду50
, в которой:

30 — номенклатура арматуры (также может использоваться цифра 31);
нж — обозначение материала, из которого изготовлена конструкция, в данном случае нж — нержавеющая сталь (с — сталь углеродистая, лс -легированная сталь, ч — чугун, тн — титан);
42 — номер модели;
п — материал изготовления уплотнительных элементов (п — пластик, бр — бронза либо латунь, р — резина, п -пластмасса);
ду50 — диаметр 50 мм (варьируется в пределах 15-2000 мм).

Принципы работы крана, вентиля и задвижки

Устройство крана.

Конструктивными решениями запорной арматуры, являются краны, вентиля и задвижки. Чем они отличаются между собой?

Задвижки являются самыми распространенными и самыми востребованными запирающими устройствами. Их конструкция подразумевает нахождение запирающего элемента в положении закрыто и открыто. Поток рабочей среды перекрывается вследствие того, что запирающий элемент перемещается перпендикулярно к его оси. Задвижки могут быть применены исключительно в роли запирающей арматуры. Они бывают параллельные, клиновые и шиберные.

Вентиль или клапан способны перекрывать поток рабочей среды за счет того, что устройство перемещается параллельно оси его движения. Он, в отличие от задвижек, может быть применен не только как перекрывающее устройство, но и как регулирующее ввиду того, что его конструкция позволит вам не полностью перекрыть поток среды, а частично.

Конструкция двухручкового смесителя.

К существенному недостатку можно отнести неспособность вентиля реагировать на изменяющуюся скорость и давление в системе. Поэтому сфера его применения – трубопроводы с относительно постоянным потоком и давлением рабочей среды. Кроме регулирующих и запорных устройств, различают перепускные, смесительные, а также распределительные конструкции данных механизмов.

Кран – еще один вид запорной арматуры. Он может быть применен как перекрывающее, так и регулирующее устройство. Функционирует он так: запорный элемент, вращаясь вокруг своей оси, перемещается по направлению перпендикулярному движению потока среды. Запорный элемент имеет форму диска. Вследствие его вращения вокруг собственной оси и происходит перекрытие жидкости по перпендикулярному направлению.

Современная сантехника предлагает различные конструкционные решения запорной арматуры, которые имеют собственные особенности. Конечно, это влечет за собой наличие отличительных преимуществ и недостатков, которые проявляются в различных условиях. Поэтому, чтобы правильно выбрать запорную арматуру, необходимо учесть особенности конструкции трубопровода, а также условия использования и требования к конкретному устройству. Для этого необходимо понимать, чем отличается, к примеру, кран от вентиля, ведь разница между ними не столь очевидна.

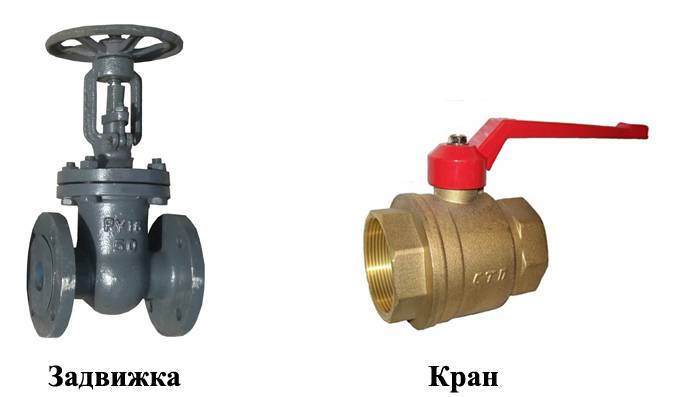

Сравнительная таблица

Критерий	Задвижка	Кран
Общие признаки	Эксплуатируются для создания герметичности при движении потока жидкости, газа в трубопроводе. Оптимально подойдет для конструкций с высоким давлением
Каковы различия	Движение основного элемента (перегородки) осуществляется во всех направлениях: вправо, влево, вверх и вниз	Затвор выступает в качестве основного элемента. Он может совершать движения вокруг собственной оси, а также размещать канал под различным углом по отношению к течению жидкости
Изнашивание осуществляется в интенсивном порядке при постоянной эксплуатации	Изнашивается менее интенсивно даже при постоянном использовании
Необходимо рассчитывать дополнительное место за пределами создания трубопровода, чтобы разместить часть перегородки	Необходимо рассчитать дополнительное место только для размещения регулирующих элементов
На практике, монтаж и эксплуатация прибора чаще всего встречается как запорный элемент, в открытом или закрытом положении.	В качестве регулировщика. В любое время достаточно задать необходимую интенсивность для обеспечения равномерного движения потока
Редко когда используется в качестве составляющего элемента в смесителе	Выступает в качестве одного из основных элементов в смесителе.

Кран и задвижка очень герметичны. Именно поэтому сантехники используют их во время ремонта водопроводов. Однако кран характеризуется меньшей изнашиваемостью, чем у задвижек. Их можно использовать дольше только в том случае если будут выполняться основные условия:

качественное периодическое обслуживание,
оптимальная смазка.

Опираясь на эту таблицу, можно сделать вывод, что основные различия двух механизмов прослеживаются в следующих показателях:

Насколько быстро изнашиваются детали.
Размер свободной площади, которая понадобится за пределами конструкции трубопровода.
Где может эксплуатироваться.

Кран отлично справляется с ролью регулировщика, а также может выступить вспомогательным элементом в регулировании подачи воды или газа при высоком давлении. Поэтому при создании трубопровода часто краны встречаются на конечных участках. Поскольку вращающийся элемент движется вокруг собственной оси, он не требует большого места. Но для регулирующих механизмов потребуется место, чтобы расположить вентили.

Отличительной характеристикой механизмов является вид основного механизма. Это система, осуществляющая движение в перпендикулярном направлении в трубопроводе. В кране в качестве основного элемента выступает специальный затвор. Если он размещается параллельно относительно потока или небольшим углом, интенсивность движения жидкости или газа увеличивается, при перпендикулярном расположении происходит снижение интенсивности.

В настоящей статье говорится о задвижках клиновых фланцевых, их характеристике, принципе работы, а главное, о применении этих изделий на разных трубопроводах:

Задвижки клиновые фланцевые востребованы в коммуникациях промышленного производства на водяных, нефтяных, и газовых трубопроводах. Они являются незаменимой частью любого трубопровода, где необходимо перекрывать участок или полностью всю трубу. Эти элементы запорной арматуры не являются сложными по конструкции, у них длительные сроки эксплуатации (до 50 лет). Для безопасной эксплуатации трубопровода, они устанавливаются на определенном расстоянии друг от друга таким образом, чтобы оперативно можно было перекрыть трубу в случае аварии или ремонта.

Таблица

Задвижка	Кран
Что общего между ними?
Задвижки и краны обеспечивают высокую герметичность блокировки потока жидкости или газа в трубопроводе, подходят для труб с высоким давлением
В чем разница между ними?
Основной запорный элемент задвижки – перегородка, которая движется вправо-влево или вверх-вниз (если она не представлена более сложной – например, двухстворчатой- конструкцией)	Основной запорный элемент крана – затвор, который может вращаться вокруг своей оси и размещать проделанный в нем канал под большим или меньшим углом относительно потока жидкости или газа в трубе
Интенсивнее изнашивается при частом использовании	Менее интенсивно изнашивается при частом использовании
Как правило, требует значительных пространств за пределами сечения трубопровода – для размещения выезжающей части перегородки	Требует пространств за пределами трубопровода только в целях размещения регулировочных элементов – вентилей и дополняющих их механизмов
Применяется в основном как типично запорный элемент, находящийся в положении «открыт», «закрыт» или ином статичном в течение длительного времени	Применяется как регулировочный элемент, посредством которого можно в любой удобный момент задавать нужную интенсивность движения потока в трубопроводе
Как правило, не используется в качестве компонента бытовых смесителей	Является одним из основных компонентов в бытовых смесителях

Принципы работы крана, вентиля и задвижки

Конструктивными решениями запорной арматуры, являются краны, вентиля и задвижки.
Чем они отличаются между собой?

К существенному недостатку можно отнести неспособность вентиля реагировать на изменяющуюся скорость и давление в системе. Поэтому сфера его применения — трубопроводы с относительно постоянным потоком и давлением рабочей среды. Кроме регулирующих и запорных устройств, различают перепускные, смесительные, а также распределительные конструкции данных механизмов.

Кран — еще один вид запорной арматуры. Он может быть применен как перекрывающее, так и регулирующее устройство. Функционирует он так: запорный элемент, вращаясь вокруг своей оси, перемещается по направлению перпендикулярному движению потока среды. Запорный элемент имеет форму диска. Вследствие его вращения вокруг собственной оси и происходит перекрытие жидкости по перпендикулярному направлению.

Сравнительные характеристики крана и вентиля

Основным различием между краном и вентилем является регулировка напора рабочей среды. Вентиль может производить такую регулировку, а вот кран нет. Более того, учитывая правила эксплуатации кранов, регулировать с их помощью напор категорически запрещено. Функций у крана всего две: открывать и закрывать поток среды. А вот клапан может легко регулировать напор жидкости или газа.

Такое различие обусловлено конструкцией. Запорный элемент в этом устройстве перемещается в направлении потока и в итоге садится на седло. В кранах же он вращается вокруг своей оси. Кроме того, существуют шаровые краны. В их конструкции запорным элементом выступает поворачивающейся перпендикулярно потоку шар, вследствие чего изменяется диаметр трубы. А вот вентиля оборудуются грун-буксой. Данное конструктивное решение подразумевает, что, перемещая шток грун-буксы, производят поднятие или опускание клапана, который прикреплен к штоку. Таким образом, происходит открытие или закрытие отверстия, которое находится в седле.

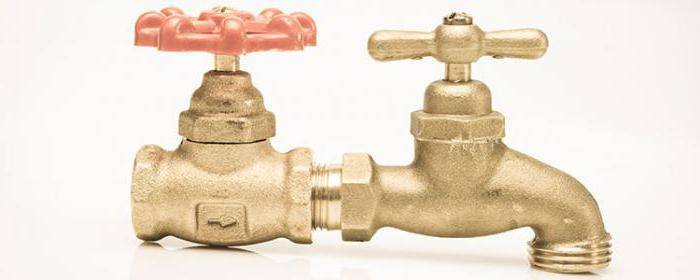

Визуально несложно отличить вентиль от крана. Если у запорной арматуры простая ручка, а конец этой ручки крепится к штоку, то это — кран. Если же на месте ручки на штоке находится барашек — это клапан.

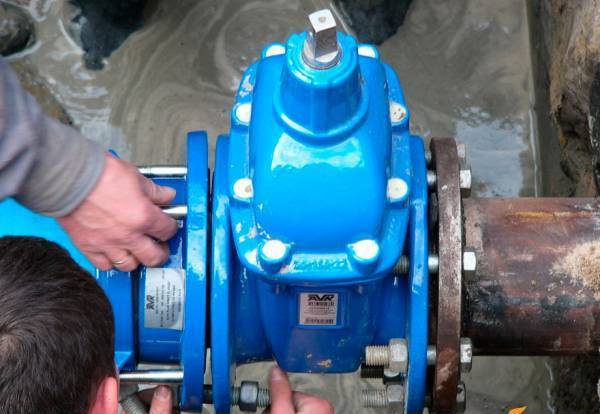

Фланцевая задвижка устанавливается на трубопроводах для обеспечения возможности быстрого перекрытия подачи жидкости и последующего осушения среды. Для повышения уровня безопасности эти элементы располагаются на всех участках сети.

Конструктивные отличия задвижки и вентиля

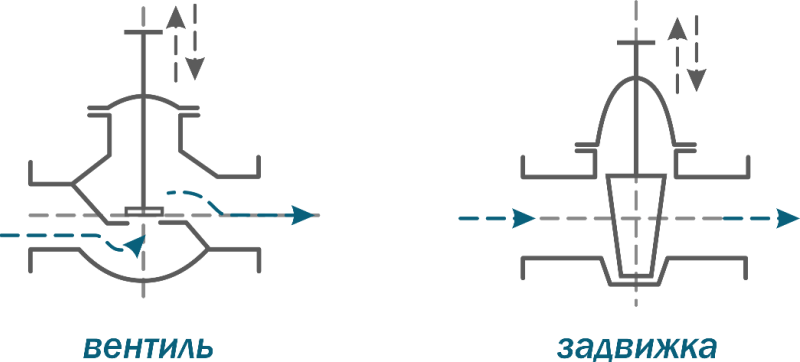

Основное отличие между задвижкой и вентилем заключается в конструкции запорных элементов.

В задвижке – это клин или параллельный затвор, состоящий из одного или двух дисков. При вращении шпинделя запорный элемент перемещается перпендикулярно потоку рабочей среды, открывая или закрывая проходное отверстие задвижки.

У вентиля запорный элемент представляет собой конус или диск (золотник) со штоком на резьбе, движущийся параллельно потоку. При вращении штока происходит опускание запорного клапана в седло, тем самым прекращается подача жидкости. При обратном вращении запорный элемент поднимается, открывая путь для движения рабочей среды.

Корпус вентиля имеет гораздо более сложную конструкцию. В нем поток рабочей среды движется не прямо, как в задвижке, а делает два последовательных поворота под прямым углом. Такая конструкция создает большое сопротивление при открытом вентиле, т.е. при поднятом затворе и существенно снижает скорость потока рабочей среды. Однако при закрывании и открывании вентиля запорный элемент перемещается лишь на четверть диаметра условного прохода, а у задвижек его необходимо переместить на полный диаметр. Из-за данного обстоятельства строительная высота задвижек гораздо больше, чем у вентилей.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

устанавливающиеся во внутренних водопроводных сетях;
монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Особенности водопроводных кранов

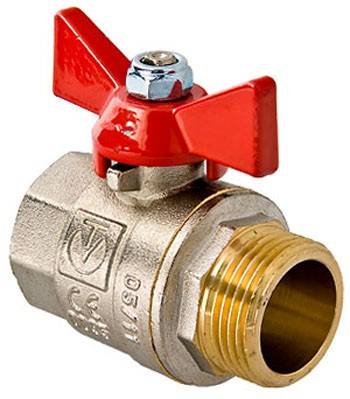

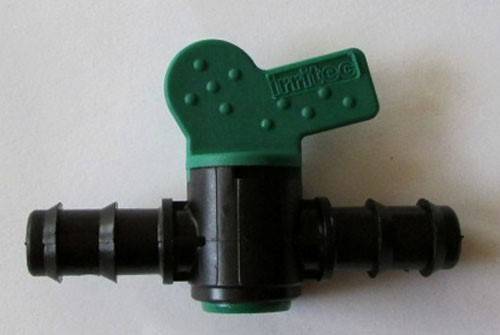

Кран является видом запорной арматуры, который состоит из корпуса и пробки. Эта пробка имеет тело вращения и отверстие, которое необходимо, чтобы пропускать жидкость. В зависимости от того, как расположена в кране пробка, выделяют трехходовое и двухходовое устройство. Пробка может быть различной геометрической формы. От этого напрямую зависит также, и форма самого корпуса крана может быть шаровой, цилиндрической или конической.

У шаровых кранов выделяют следующие плюсы: прямоточность, простая конструкция, доступность, весить он будет не много, и при этом обладать низким гидравлическим сопротивлением, конструкция является очень гибкой, устройство очень герметично, жидкость направляется независимо, а также есть возможность регулировать напор. А еще эти краны не большие. На рынке можно встретить большой ассортимент таких кранов. Покупатель обладает возможность совершить подборку такой запорной арматуры для различных водопроводов.

У крана есть и минусы. Эти минусы связаны в конструкции. В устройстве применяют уплотнители не из металла, они способны ограничивать и тип среды, и температуру воды. Еще одним не большим минусом будет то, что у него большой крутящий момент. Какой именно затворной арматурой пользоваться, решать только вам.

Сравнительные характеристики крана и вентиля

Таблица

Задвижка	Кран
Что общего между ними?
Задвижки и краны обеспечивают высокую герметичность блокировки потока жидкости или газа в трубопроводе, подходят для труб с высоким давлением
В чем разница между ними?
Основной запорный элемент задвижки – перегородка, которая движется вправо-влево или вверх-вниз (если она не представлена более сложной – например, двухстворчатой- конструкцией)	Основной запорный элемент крана – затвор, который может вращаться вокруг своей оси и размещать проделанный в нем канал под большим или меньшим углом относительно потока жидкости или газа в трубе
Интенсивнее изнашивается при частом использовании	Менее интенсивно изнашивается при частом использовании
Как правило, требует значительных пространств за пределами сечения трубопровода – для размещения выезжающей части перегородки	Требует пространств за пределами трубопровода только в целях размещения регулировочных элементов – вентилей и дополняющих их механизмов
Применяется в основном как типично запорный элемент, находящийся в положении «открыт», «закрыт» или ином статичном в течение длительного времени	Применяется как регулировочный элемент, посредством которого можно в любой удобный момент задавать нужную интенсивность движения потока в трубопроводе
Как правило, не используется в качестве компонента бытовых смесителей	Является одним из основных компонентов в бытовых смесителях

Добавить сайт в закладки

Виды
Выбор
Монтаж
Отделка
Ремонт
Установка
Устройство
Чистка

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

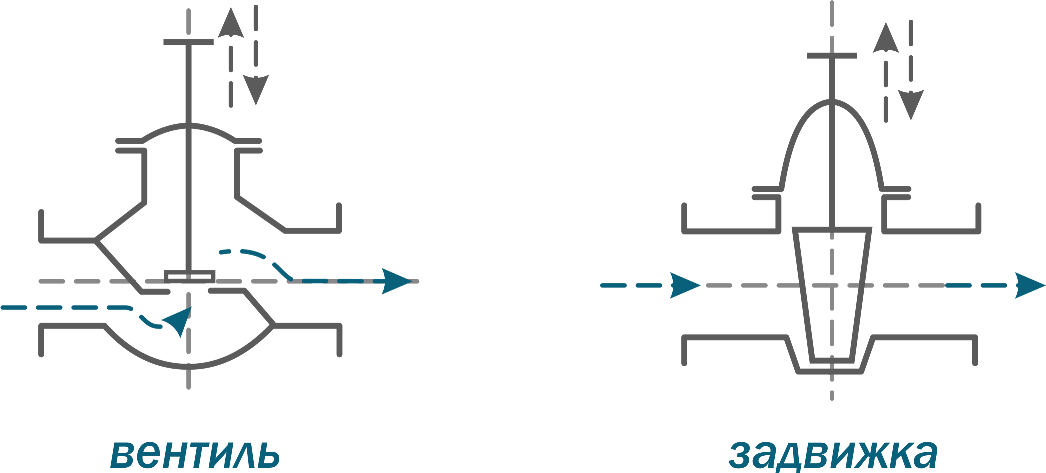

В чем основные различия

Принято выделять в зависимости от предназначения три вида арматуры:

Приводной.
Регулирующий.
Запорный.

В некоторых классификациях добавляется предохранительная группа.

Рассматривая основные различия между вентилем и шаровым краном, стоит отметить, в первом креплении допустима регулировка потока жидкости. Шаровой кран не способен выполнить данную задачу. На основании действующих правил, контролировать и изменять поток жидкости, используя шаровой кран, категорически запрещено техникой безопасности. В первую очередь это обосновано ограниченностью функций, поскольку регулировщик может только открыть или закрыть поток.

При помощи вентиля допускается изменения рабочего давления и вследствие напора воды в трубопроводах.

Всему виной конструктивные отличия, определяющие функции и использование элементов. Рассматривая главные элементы неподвижного корпуса вентиля, в нем механизм затворный «садится» на седло. Его движение осуществляется по направлению потока.

При эксплуатации крана, повороты осуществляются вокруг собственной оси. Если понадобятся дополнительные элементы, сантехниками используются шаровые элементы. Когда шар начинает поворачиваться, автоматически изменяется диаметр в отверстии.

Вентиль снабжен грундбуксой. При вкручивании/выкручивании штоков происходит движение клапана вверх и вниз.

Сравнивая обе конструкции, можно сделать несколько выводов:

Кран находится в положениях закрыто и открыто.
Вентиль способен в дополнении регулировать напор.
Чтобы визуально распознать вентиль это или кран, достаточно обратить внимание на ручку. У крана ее устройство достаточно простое, в отличие от вентиля (здесь он представлен в виде барашка).. Рассматривая основные типы запорной арматуры, рекомендуется рассмотреть еще один популярный элемент – задвижку

Рассматривая основные типы запорной арматуры, рекомендуется рассмотреть еще один популярный элемент – задвижку.

Существует несколько видов кранов, исходя из тела вращения:

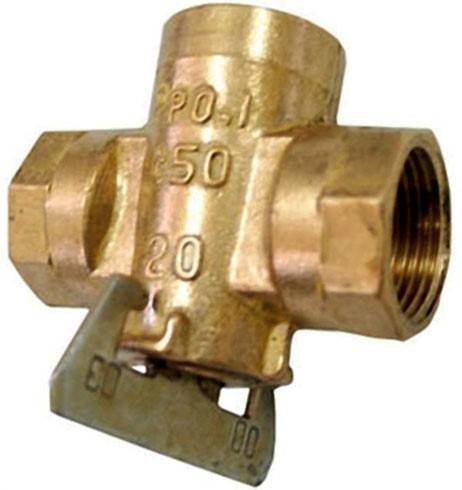

Конусный. Визуально напоминает форму усеченного конуса. Отверстие можно увидеть прямоугольной или круглой формы. Чаще всего эксплуатируется в газоснабжении. Пользуется популярностью, благодаря стоимости.
