Чем отличаются пусковые конденсаторы от обычных рабочих, есть ли разница

Как выбрать пусковой конденсатор

Чтобы он работал наиболее эффективно, нужно правильно подобрать ёмкость. Для её вычисления используются различные формулы, в зависимости от способа соединения обмоток. Вычисления выполняются следующим образом:

• Нужно определить рабочие ток и напряжение работы двигателя. При проведении вычислений для них применяются обозначения I и U. Величину тока берут из инструкции по эксплуатации для мотора, а в качестве U берут то, которое обеспечивается питающим напряжением.
• Ёмкость определяют по формуле C = (K х I) / U.

Если соединение обмоток выполнено треугольником, используется K = 4800, а при соединении звездой должно быть K = 2800. Результат вычислений представляет собой ёмкость, выраженную в микрофарадах.

Подключение однофазного асинхронного двигателяИсточник sibay-rb.ru

При расчётах нужно учитывать номинальный ток. Речь идёт о максимально допустимом рабочем токе в условиях, когда работа двигателя происходит в нормальном режиме. Практически его величина зависит от имеющейся нагрузки. Если её нет, то значение будет минимальным.

Это значение называют током холостого хода. Оно фактически является компенсацией потерь, связанных с потерями энергии в обмотках, диэлектриками, трением и другими аналогичными причинами.

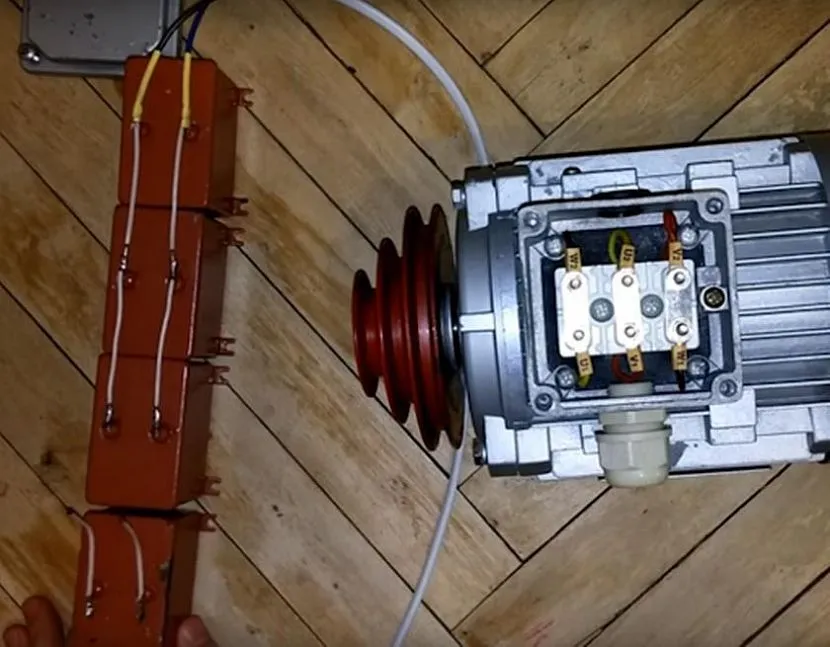

Подключение трёхфазного двигателя к однофазной сетиИсточник stroysvoy-dom.ru

Если постепенно увеличивать нагрузку, то ток будет расти. Затем он достигнет номинального значения. При последующем росте ток будет расти по-прежнему, но обороты начнут падать. Длительное пребывание в этом режиме приведёт к повышенному износу оборудования и к вероятной поломке.

Определить номинальный ток можно не только из инструкции по эксплуатации, но и измерить самостоятельно. В последнем случае его величина будет определена более точно. Такое измерение можно провести следующим образом:

• Отключают конденсаторы.
• Запускают мотор в рабочем режиме.
• При помощи токоизмерительных клещей определяют силу тока.

На основе полученного значения определяют требуемую ёмкость. Затем приобретают нужную деталь и устанавливают её. При этом допускается отклонение от расчётной величины не более, чем на 15%.

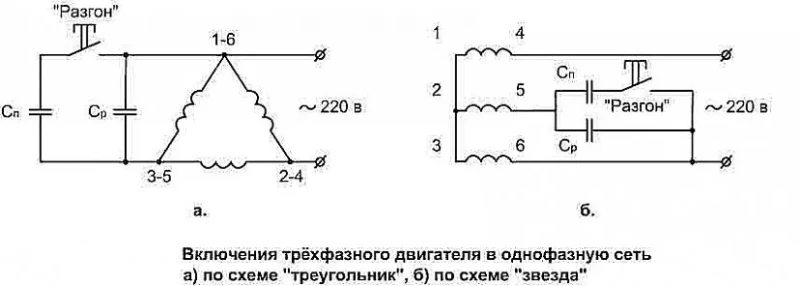

Схемы подключения трёхфазного двигателя в однофазную сетьИсточник orenburgelectro.ru

При подключении однофазного мотора ёмкость рабочего конденсатора определяют следующим образом. Нужно на каждые 100 ватт номинальной мощности взять по 7 микрофарад. Для пускового ёмкость выбирают в 2-3 раза больше. Однофазные асинхронные моторы часто используются в домашней бытовой технике.

Для этой цели обычно выбирают конденсаторы следующих конструкций:

• металлобумажные, высокочастотные, которые имеют обозначение МБГЧ;
• термостойкие бумажного типа относящиеся к разновидности БГТ;
• бумажные в герметичном металлическом корпусе — КБГ-МН.

Если необходимо обеспечить вращение двигателя в обратном направлении, то потребуется изменить подсоединение к конденсатору. Для этого будет достаточно просто поменять местами клеммы. Если речь идёт о замене уже существующей детали, то удобней всего выбрать её с теми же характеристиками, что и раньше.

В качестве рабочего необходимо использовать неполярный конденсатор, предназначенный для использования с переменным током. Это связано с тем, что в процессе работы будет постоянно меняться полярность. Однако в качестве пускового допустимо использования полярного. Для того, чтобы предотвратить изменение знака напряжения, необходимо подключить эту деталь через диод.

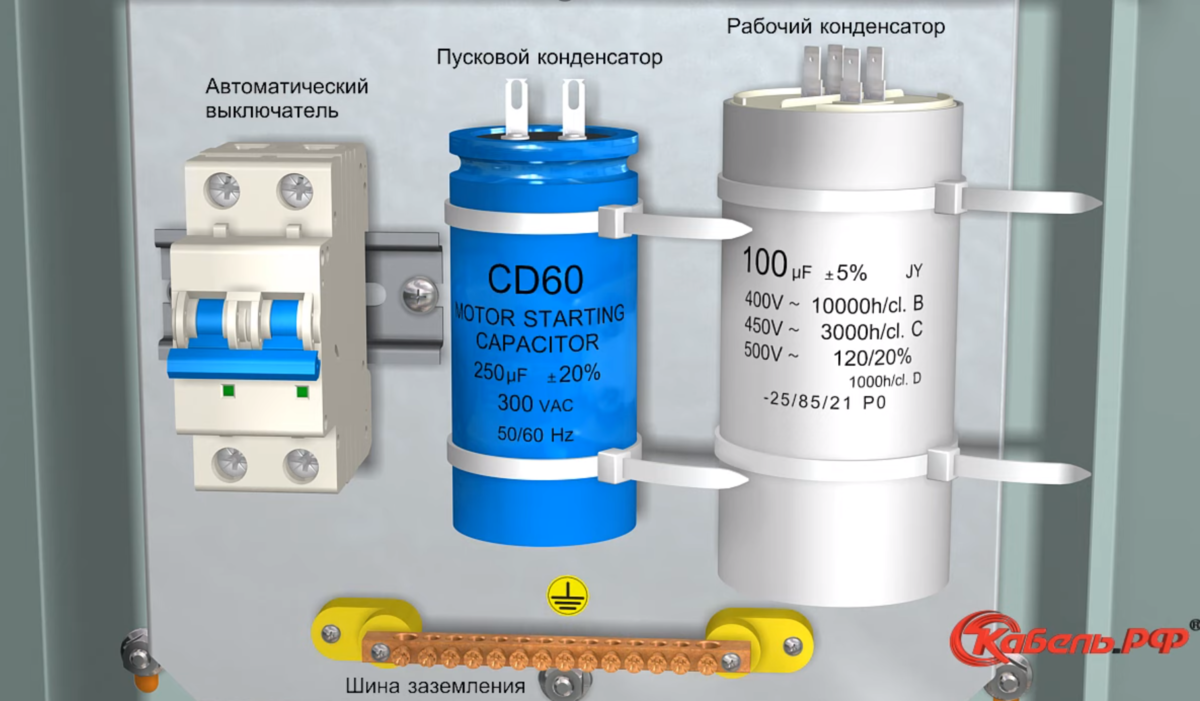

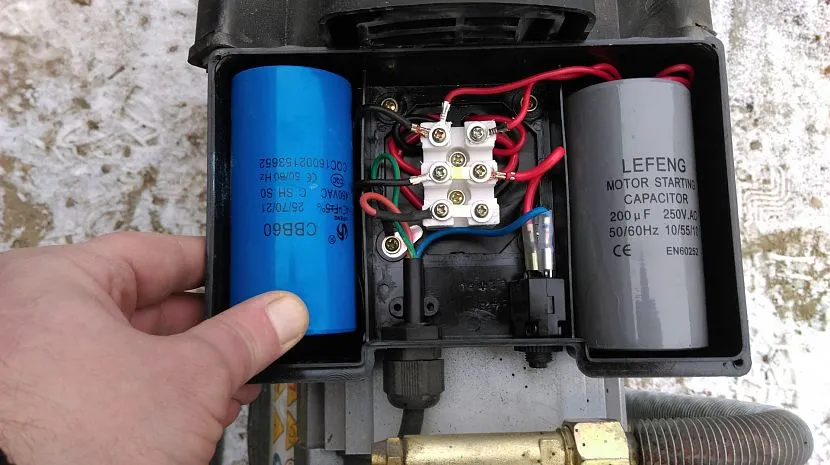

Использование пускового и рабочего конденсаторов для подключенияИсточник uk-parkovaya.ru

Рабочий режим и нагрузка

Рабочий конденсатор, как и пусковой, испытывает нагрузку в электрической цепи. Однако, их функции и параметры при этом отличаются.

Рабочий конденсатор предназначен для обеспечения стабильной работы электрической нагрузки. Он имеет большую емкость, поскольку его задача — поддержание постоянного напряжения и электрической энергии в системе. Рабочий конденсатор подключается параллельно электрической цепи и активно участвует в передаче тока.

Важно отметить, что рабочий конденсатор способен работать в течение продолжительного времени без перегрева или неправильного функционирования. Он специально разработан для длительного использования и выдерживает высокие температуры и нагрузки

Нагрузка на рабочий конденсатор включает в себя потребление электрической энергии, токи и напряжения, передаваемые в электрической цепи.

Рабочий конденсатор широко используется в различных электронных устройствах и системах, таких как освещение, кондиционеры, холодильники и другие электроприборы.

Обзор моделей

Существует несколько популярных моделей, которые можно встретить в продаже.

Стоит отметить, что эти модели отличаются не по емкости, а по виду конструкции:

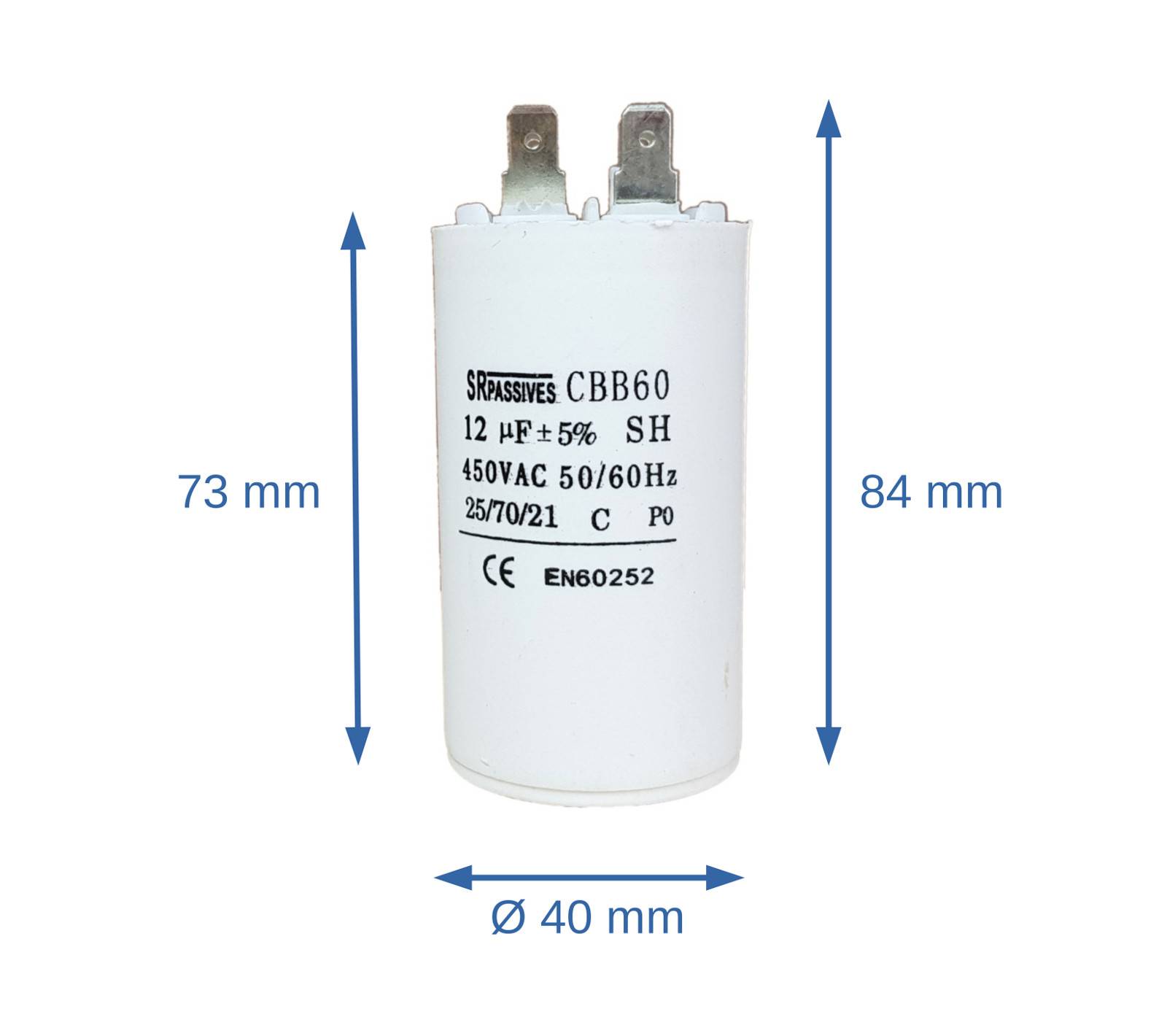

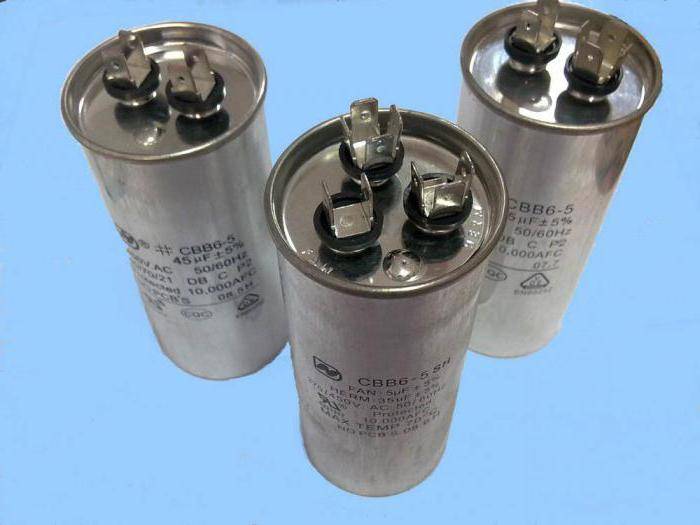

1. Металлизированные полипропиленовые варианты исполнения марки СВВ-60. Стоимость подобного варианта исполнения около 300 рублей.
2. Пленочные марки НТС стоят несколько дешевле. При одинаковой емкости, стоимость составляет около 200 рублей.
3. Э92 – продукция отечественных производителей. Их стоимость небольшая – порядком 120-150 рублей при той же емкости.

Существуют и другие модели, зачастую они отличаются типом используемого диэлектрика и видом изоляционного материала.

Какой тип конденсаторов использовать

Теперь вы знаете, как подобрать конденсаторы для запуска электродвигателя при работе в сети переменного тока 220 В. После подсчета емкости можно приступить к выбору конкретного типа элементов. Рекомендуется применять однотипные элементы в качестве рабочих и пусковых. Неплохо показывают себя бумажные конденсаторы, обозначения у них такие: МБГП, МПГО, МБГО, КБП. Можно также использовать и зарубежные элементы, которые устанавливаются в блоках питания компьютеров.

На корпусе любого конденсатора обязательно указывается рабочее напряжение и емкость. Один недостаток у бумажных элементов – они имеют большие габариты, поэтому для работы мощного двигателя потребуется немаленькая батарея элементов. Применять зарубежные конденсаторы намного лучше, так как они имеют меньшие размеры и большую емкость.

Выбор напряжения

Рассматривая различные типы пусковых выпрямителей трехфазного двигателя, подключаемого к однофазной сети, следует принимать во внимание и такой параметр, как рабочее напряжение. Ошибкой будет использование выпрямителя, показатель напряжения которого превышает на порядок требуемый

Помимо высоких затрат на его приобретение придется выделить для него больше места из-за его больших габаритов

Ошибкой будет использование выпрямителя, показатель напряжения которого превышает на порядок требуемый. Помимо высоких затрат на его приобретение придется выделить для него больше места из-за его больших габаритов
.

В то же время не стоит рассматривать модели, в которых напряжение имеет меньший показатель, нежели напряжение сети. Устройства с такими характеристиками не смогут эффективно выполнять свои функции и довольно скоро выйдут из строя.

Чтобы свести к не ошибиться при выборе рабочего напряжения, следует придерживаться следующей схемы расчета: итоговый параметр должен соответствовать произведению фактического напряжения сети и коэффициента 1,15, при этом расчетное значение должно составлять не менее 300 В
.

В том случае, если выбираются бумажные выпрямители для работы в сети переменного напряжения, то их рабочее напряжение нужно разделить на 1,5-2. Поэтому рабочее напряжение для бумажного конденсатора, для которого производитель указал напряжение в 180 В, в условиях работы в сети переменного тока составит 90-120 В.

Дабы понять, как на практике реализуется идея подключение трехфазного электродвигателя к однофазной сети, выполним эксперимент с использованием двигателя АОЛ 22-4 мощностью 400 (Вт) . Главная задача, которая должна быть решена – запуск двигателя от однофазной сети с напряжением 220 В.

Используемый электродвигатель имеет следующие характеристики:

Помня о том, что используемый электродвигатель имеет небольшую мощность, при подключении его к однофазной сети можно купить лишь рабочий конденсатор.

Расчет емкости рабочего выпрямителя:

Пользуясь приведенными формулами, возьмем за среднее значение емкости рабочего выпрямителя показатель 25 мкФ. Здесь была выбрана несколько большая емкость, равная 10 мкФ. Так мы попытаемся выяснить, как влияет такое изменение на пуск двигателя.

Теперь нам необходимо купить выпрямители, в качестве последних будут использоваться конденсаторы типа МБГО. Далее на основе подготовленных выпрямителей выполняется сборка требуемой емкости.

В процессе работы следует помнить, что каждый такой выпрямитель имеет емкость 10 мкФ.

Если взять два конденсатора и соединить их друг с другом по параллельной схеме, то итоговая емкость составит 20 мкФ
. При этом показатель рабочего напряжения будет равен 160В. Для достижения требуемого уровня в 320 В необходимо взять эти два выпрямитель и подключить их еще к такой же паре, конденсаторов, соединенных параллельно, но уже применив последовательную схему. В итоге суммарная емкость составит 10 мкФ. Когда батарея рабочих конденсаторов будет готова, подключаем ее к нашему двигателю. Далее останется только запустить двигатель в однофазной сети.

В процессе проведенного эксперимента с подключением двигателя к однофазной сети работа потребовала меньше времени и сил. Используя подобный двигатель с выбранной батареей выпрямителей, следует учесть, что его полезная мощность будет находиться на уровне до 70-80 % от номинальной мощности, при этом частота вращения ротора будет соответствовать номинальному показателю.

Важно: если используемый двигатель рассчитан на сеть напряжением 380/220 В
, то при подключении к сети следует использовать схему «треугольник»

Обращайте внимание на содержание бирки: бывает так, что там приведено изображение звезды с напряжением 380 В. В этом случае правильную работу двигателя в сети можно обеспечить, выполнив следующие условия

Сперва придется «распотрошить» общую звезду, после чего соединить с клеммником 6 концов. Искать общую точку следует в лобовой части двигателя.

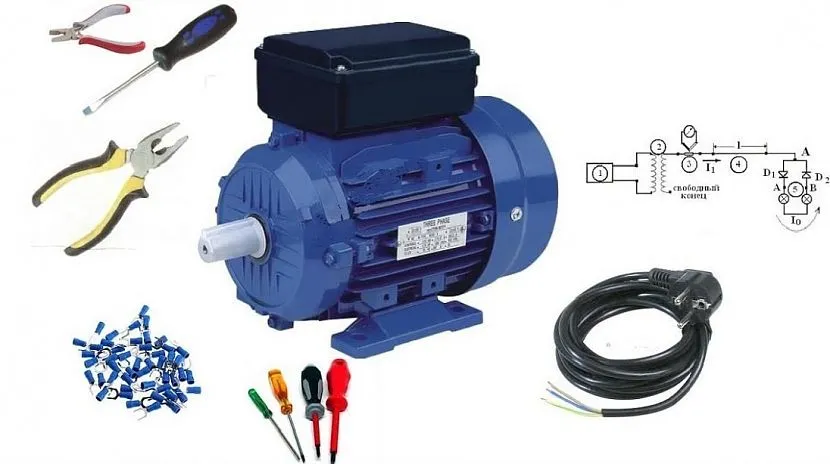

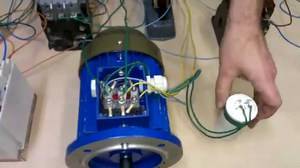

Подключение электромотора: практический пример

Допустим, у вас имеется электрический двигатель асинхронного типа, рассчитанный на подключение к сети переменного тока с тремя фазами. Мощность – 0,4 кВт, тип мотора – АОЛ 22-4. Основные характеристики для подключения:

1. Мощность – 0,4 кВт.
2. Напряжение питания – 220 В.
3. Ток при работе от трехфазной сети составляет 1,9 А.
4. Соединение обмоток двигателя производится по схеме «звезда».

Теперь осталось провести расчет конденсаторов для запуска электродвигателя. Мощность мотора сравнительно небольшая, поэтому, чтобы его использовать в бытовой сети, нужно подобрать только рабочий конденсатор, в пусковом надобности нет. По формуле вычисляете емкость конденсатора: С (раб) = 66*Р (двиг) = 66*0,4 = 26,4 мкФ.

Можно использовать и более сложные формулы, значение емкости будет отличаться от этого незначительно. Но если нет подходящего по емкости конденсатора, нужно произвести соединение нескольких элементов. При параллельном соединении емкости складываются.

Чем отличается пусковой конденсатор от рабочего

Пусковой конденсатор и рабочий конденсатор — два основных типа конденсаторов, которые широко применяются в электрических системах и устройствах. Хотя они оба выполняют функцию хранения и выдачи электрической энергии, они имеют свои собственные особенности и применение. Давайте рассмотрим основные отличия между пусковым и рабочим конденсаторами.

Роль и функция

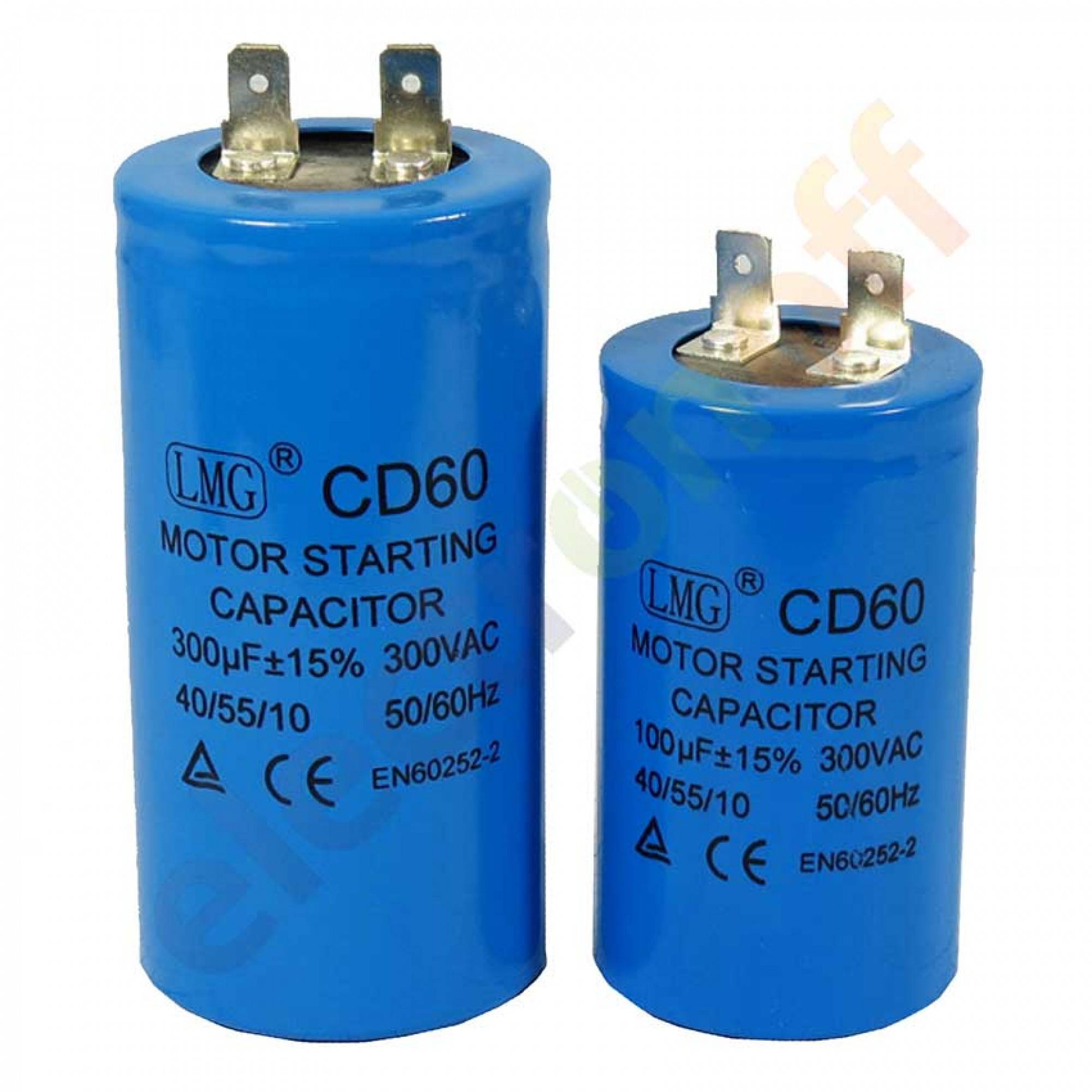

Пусковой конденсатор используется в системах, где требуется мощный стартовый импульс. Его главная функция — обеспечить высокую мощность при пуске электродвигателей, компрессоров, кондиционеров и других устройств. Пусковой конденсатор подключается к обмотке стартера и обеспечивает дополнительный ток для пуска устройства.

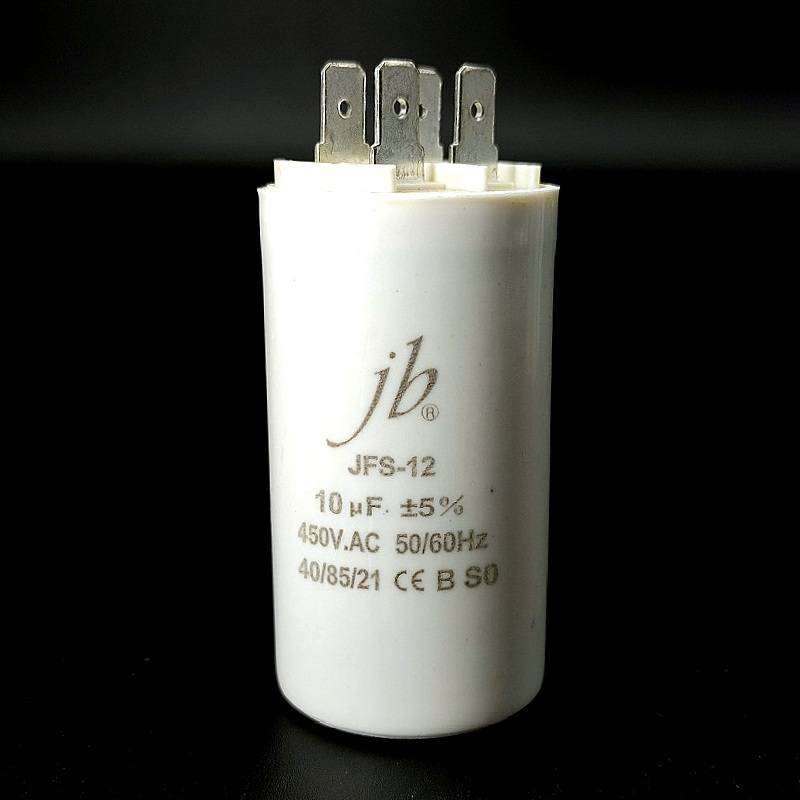

Рабочий конденсатор, с другой стороны, предназначен для улучшения эффективности работы электрических устройств. Он используется для компенсации реактивной мощности и коррекции фазы в системах с переменным током. Рабочий конденсатор помогает снизить потери энергии, улучшить коэффициент мощности и повысить эффективность работы устройства.

Ёмкость и номинальные значения

Пусковой конденсатор обычно имеет большую ёмкость, чем рабочий конденсатор. Это обусловлено необходимостью обеспечения достаточной энергии для пуска мощных устройств. Ёмкость пускового конденсатора может быть значительно выше, чем ёмкость рабочего конденсатора.

Номинальные значения пускового конденсатора могут быть выражены в микрофарадах (мкФ) или фарадах (Ф), и они выбираются с учетом требований пускового тока и нагрузки устройства.

Рабочий конденсатор имеет меньшую ёмкость по сравнению с пусковым конденсатором. Его номинальное значение выбирается в зависимости от требуемой коррекции фазы и компенсации реактивной мощности.

Время работы и использование

Пусковой конденсатор используется только на этапе пуска устройства. После успешного пуска его роль становится второстепенной, и он может быть отключен или переключен в режим ожидания. Пусковой конденсатор не предназначен для длительного использования и не способен поддерживать устройство в работе на протяжении длительного времени.

Рабочий конденсатор, напротив, предназначен для длительной работы и поддержания оптимальной эффективности устройства. Он остается подключенным и активным во время работы устройства и выполняет свою функцию по коррекции фазы и компенсации реактивной мощности.

Физические характеристики

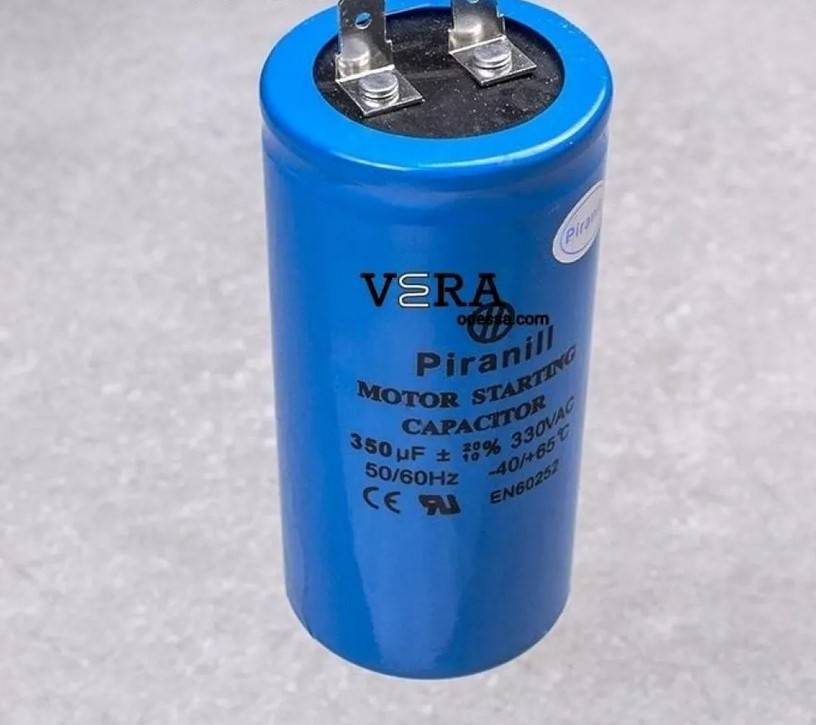

Пусковой конденсатор, как правило, имеет более массивные и крупные размеры, чем рабочий конденсатор. Это обусловлено его высокой ёмкостью и потребностью в обеспечении высокой мощности при пуске.

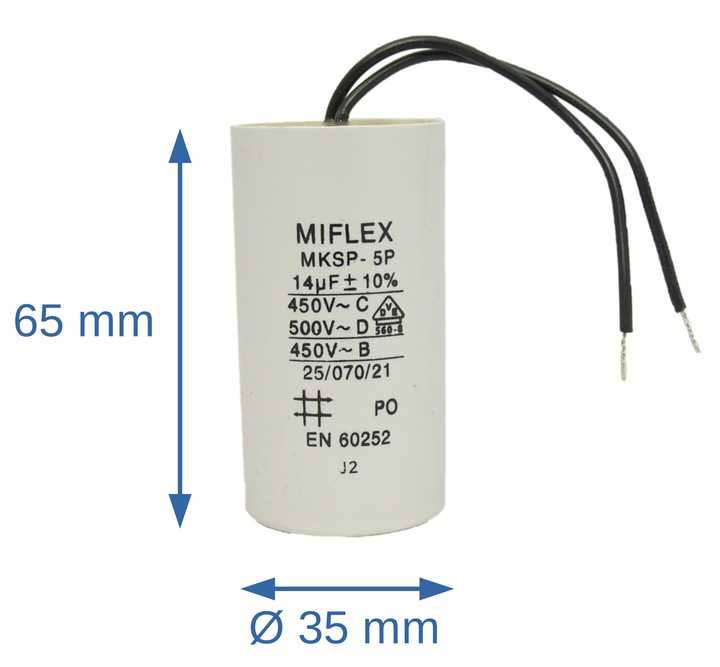

Рабочий конденсатор может иметь более компактные размеры, так как его задача связана с улучшением работы устройства и компенсацией мощности.

Итак, мы рассмотрели основные отличия между пусковым конденсатором и рабочим конденсатором. Пусковой конденсатор предназначен для обеспечения мощного стартового импульса при пуске устройств, в то время как рабочий конденсатор используется для компенсации реактивной мощности и улучшения эффективности работы устройств.

Они имеют различные ёмкости, номинальные значения, режимы работы и физические характеристики. Понимание различий между этими двумя типами конденсаторов поможет вам правильно выбрать и применить их в соответствующих электрических системах и устройствах.

Помните, что использование правильного типа конденсатора в зависимости от его назначения является важным аспектом в обеспечении надежности и эффективности работы электрических устройств.

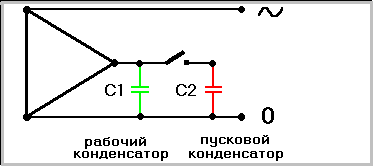

Схемы подключения

схема подключения электродвигателя с пусковым конденсатором

Большее распространение получила схема, которая имеет в сети пусковой конденсатор.

Данная схема имеет определенные нюансы:

1. Пусковая обмоткаи конденсатор включаются на момент старта двигателя.
2. Дополнительная обмотка работает небольшое время.
3. Термореле включается в цепь для защиты от перегрева дополнительной обмотки.

При необходимости обеспечения высокого момента во время пуска, в цепь включается пусковой конденсатор, который подключается вместе с рабочим. Стоит отметить, что довольно часто его емкость определяется опытным путем для достижения наибольшего пускового момента. При этом, согласно проведенным измерениям, величина его емкости должна быть в 2-3 раза больше.

К основным моментам создания цепи питания электродвигателя, можно отнести следующее:

1. От источника тока, 1 ветка идет на рабочий конденсатор. Он работает на протяжении всего времени, поэтому и получил подобное название.
2. Перед ним есть разветвление, которое идет на выключатель. Кроме выключателя может использоваться и другой элемент, который проводит пуск двигателя.
3. После выключателя устанавливается пусковой конденсатор. Он срабатывает в течение нескольких секунд, пока ротор не наберет обороты.
4. Оба конденсатора идут к двигателю.

Подобным образом можно провести подключение однофазного электродвигателя.

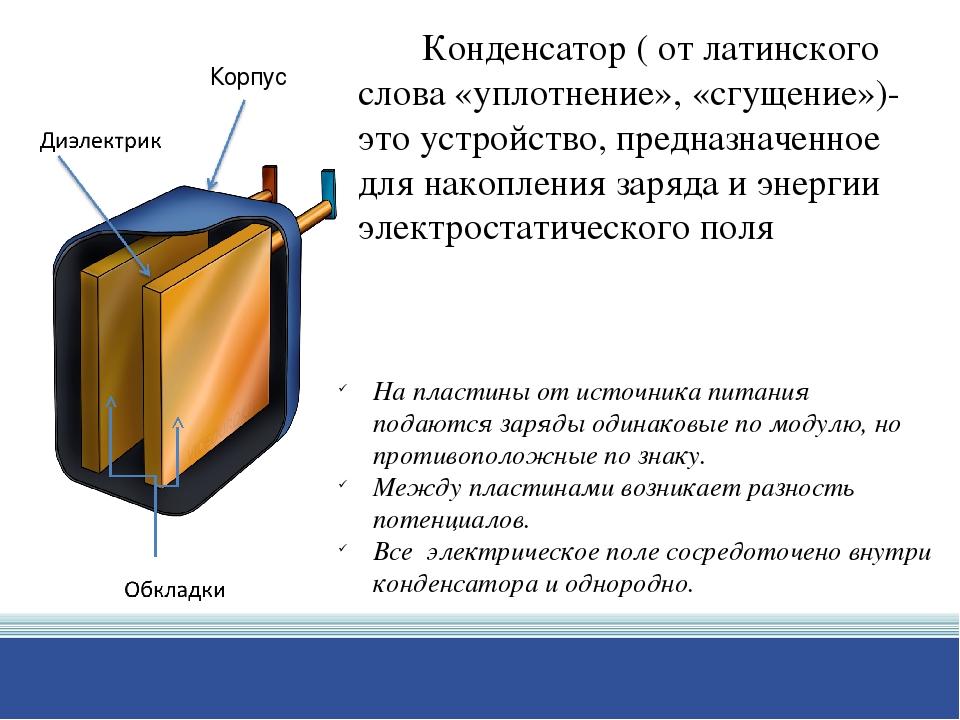

Устройство и предназначение конденсаторов

Этот элемент электрической схемы состоит из двух пластин (обкладок). Обкладки расположены по отношению друг к другу так, что между ними оставлен зазор. При включении конденсатора в цепь электрического тока на обкладках накапливаются заряды. Из-за физического зазора между пластинами устройство обладает маленькой проводимостью.

Внимание! Этот зазор бывает воздушным или заполнен диэлектриком. В качестве диэлектрика применяются: бумага, электролит, оксидные плёнки

Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд).

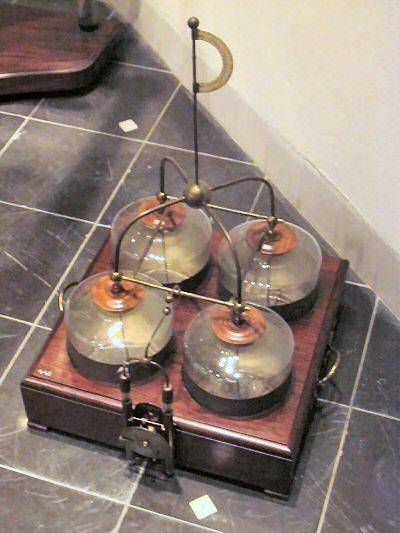

Первым прототипом ёмкости стала Лейденская банка, созданная в 1745 году в городе Лейдене немцем фон Клейстом. Банку изнутри и снаружи выстилали медной фольгой. Так появилась идея создания обкладок.

Графическое обозначение двухполюсника на схемах и чертежах – две вертикально расположенные черты (как обкладки) с зазором между ними.

Как выбрать правильный пусковой конденсатор?

Номинальное напряжение: При выборе пускового конденсатора необходимо обратить внимание на его номинальное напряжение, которое должно быть не менее номинала для конкретного электродвигателя

Неправильное значение напряжения может привести к поломке конденсатора и неправильной работе двигателя.
Емкость: Продолжительность времени, во время которого пусковой конденсатор включен, зависит от его емкости
При выборе пускового конденсатора важно учитывать требования к продолжительности пускового момента для конкретного двигателя.
Тип конденсатора: Существуют различные типы пусковых конденсаторов, включая электролитические, полипропиленовые и другие. Выбор типа конденсатора зависит от требований к работе двигателя и условий его эксплуатации.
Качество и надежность: При выборе пускового конденсатора важно обратить внимание на его качество и надежность

Надежный конденсатор обеспечит долгосрочную и безопасную работу двигателя.

Важно проконсультироваться со специалистом или изучить технические характеристики электродвигателя, чтобы выбрать правильный пусковой конденсатор, который соответствует его требованиям и обеспечит его эффективную и безопасную работу

ООО «HUBAB»

Если у кондиционере не запускается компрессор первым делом подозрение падает на отсутствие напряжения питания. Если после замеров оказывается что напряжение питания поступает на клеммы, то следующим по очереди идёт рабочий (пусковой) конденсатор. Для чего он нужен мы уже рассмотрели здесь. Итак, для начала разберём маркировку, параметры и условное обозначение на схеме конденсаторов.

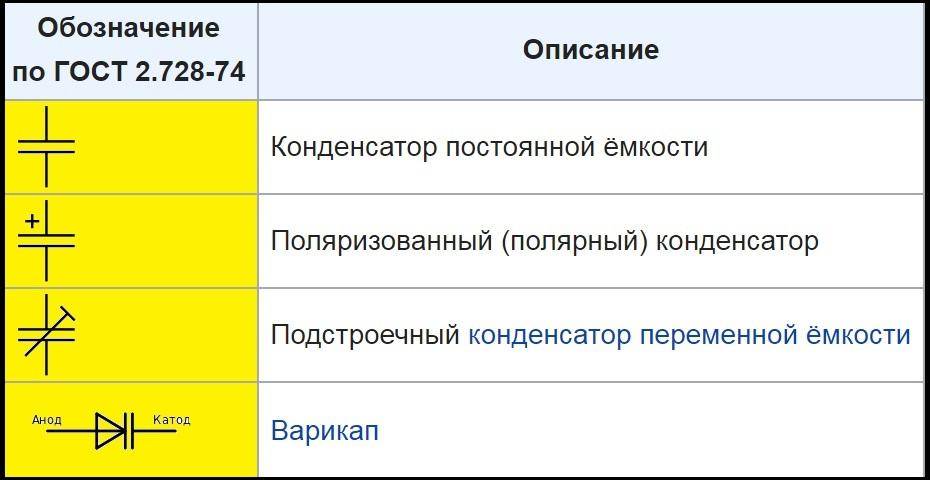

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

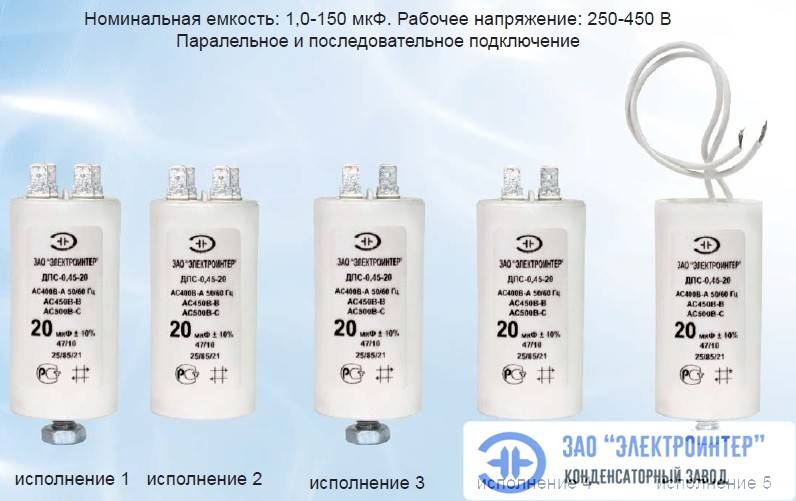

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов

450 В — 5000 часов

500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

-разряжаем конденсатор, путём закорачивания его выводов

-снимаем одну из клемм (любую)

-выставляем прибор на измерение ёмкости конденсаторов

-прислоняем щупы к выводам конденсатора

-считываем с экрана значение ёмкости

Щупы на приборе нужно установить в гнёзда для измерения конденсаторов, com — common,общий, туда вставляем один из щупов, второй в гнездо с графическим обозначением конденсатора или буквенным — С x

Ручку переключателя режимов ставим в режим измерения ёмкости конденсаторов. На корпусе конденсатора считываем значение его ёмкости и ставим заведомо больший предел измерения на приборе, к примеру номинал 30 мкФ (μF), на приборе ставим 200 мкФ (μF). На втором фото показан прибор с автоматическим выбором предела измерений.

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

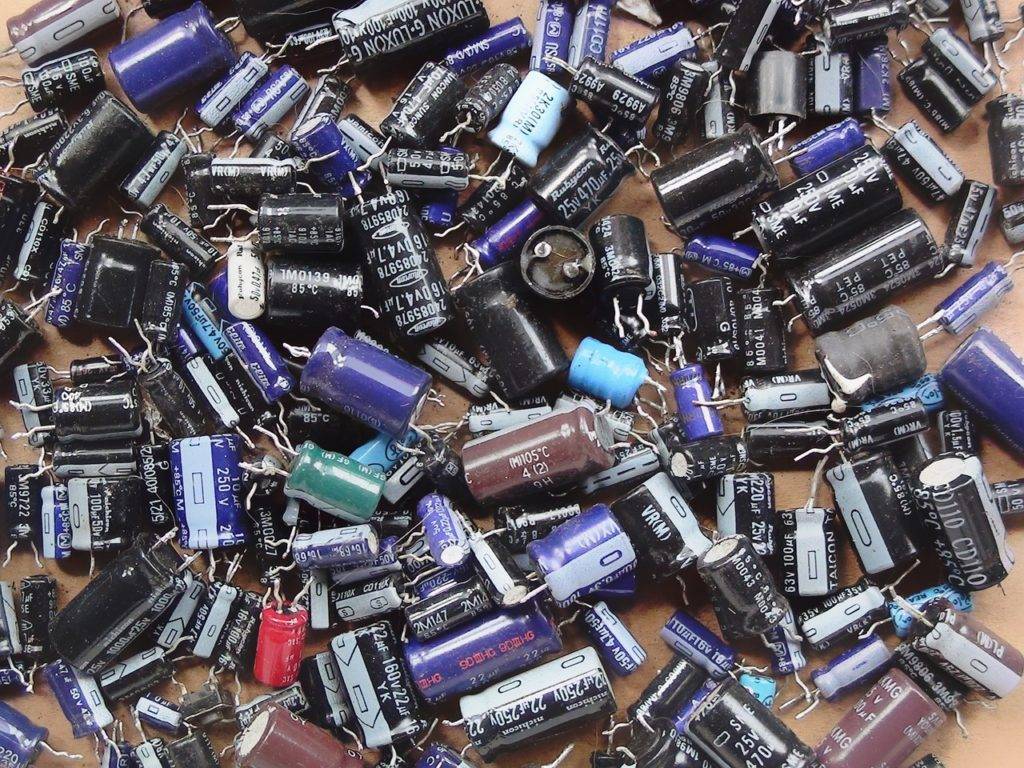

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

С общ =С 1 +С 2 +. С п

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Заключение

Решение об использовании пускового конденсатора следует принимать исходя из конкретных условий. Чаще всего оказывается достаточно рабочего конденсатора
. Однако если используемый двигатель подвергается повышенной нагрузке, то эксплуатировать двигатель без него не рекомендуется. В этом случае необходимо правильно определить необходимую емкость устройства, чтобы обеспечить эффективную работу двигателя.

Конденсатор – электронный компонент, предназначенный для накопления электрической энергии. По характеру работы он относится к пассивным элементам. В зависимости от режима работы, в которой работает элемент, различают конденсаторы постоянной емкости и переменной
(как вариант — подстроечные). По виду рабочего напряжения: полярные – для работы при определенной полярности подключения, неполярные – могут использоваться как в цепи переменного, так и постоянного тока. При параллельном соединении результирующая емкость суммируется

Это важно знать при подборе необходимой емкости для электрической цепи

Для запуска и работы асинхронных двигателей в однофазной цепи переменного тока используют конденсаторы:

• Пусковые.
• Рабочие.

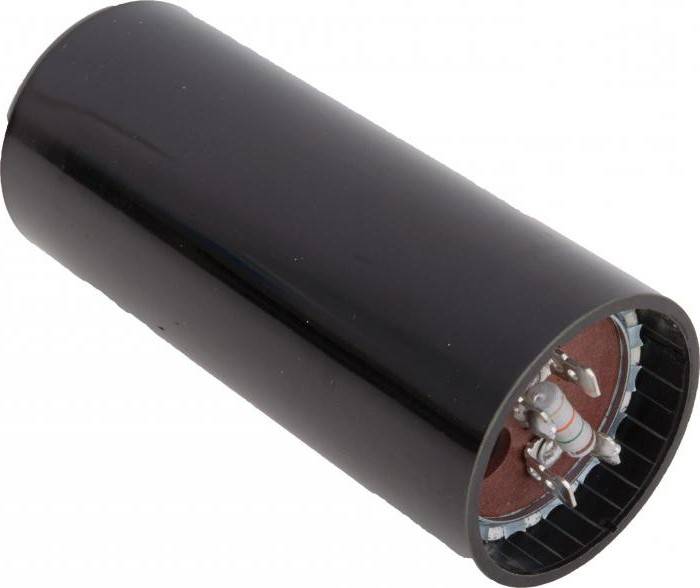

Пусковой конденсатор предназначен для кратковременной работы
– запуск двигателя. После выхода двигателя на рабочую частоту и мощность пусковой конденсатор отключают. Далее работа происходит без участия данного элемента. Это необходимо для определенных двигателей, схема работы которого предусматривает режим запуска, а так же для обычных двигателей, у которых в момент запуска присутствует нагрузка на валу, препятствующая свободному вращению ротора.

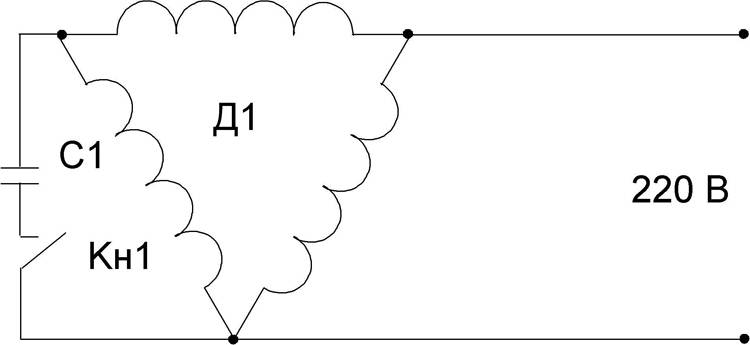

Для запуска двигателя используют кнопку Кн1
, которая коммутирует пусковой конденсатор С1 на время, необходимое для выхода электродвигателя на необходимую мощность и обороты. После этого конденсатор С1 отключают и мотор работает за счет сдвига фаз в рабочих обмотках. Рабочее напряжение такого конденсатора необходимо выбирать с учетом коофициента 1,15, т.е. для сети 220 В рабочее напряжение конденсатора должно быть 220*1,15= 250 В. Емкость пускового конденсатора можно рассчитать по исходным параметрам электродвигателя.

Рабочий конденсатор подключен к цепи все время и выполняет функцию фазосдвигающей цепи для обмоток электродвигателя. Для уверенной работы такого двигателя необходимо рассчитать параметры рабочего конденсатора. В связи с тем, что конденсатор и обмотка электродвигателя создают колебательный контур, в момент перехода из одной фазы цикла в другую на конденсаторе возникает повышенное напряжение, превышающее напряжение питания.

Под действием этого напряжения конденсатор находится постоянно и при выборе его номинала необходимо учесть этот фактор. В расчетах напряжения рабочего конденсатора берут коофициент 2,5-3. Для сети 220 В напряжение рабочего конденсатора должно быть 550-600 В
. Это обеспечит необходимый запас по напряжению в процессе работы.

При определении емкости этого элемента в расчет берут мощность двигателя и схему соединения обмоток.

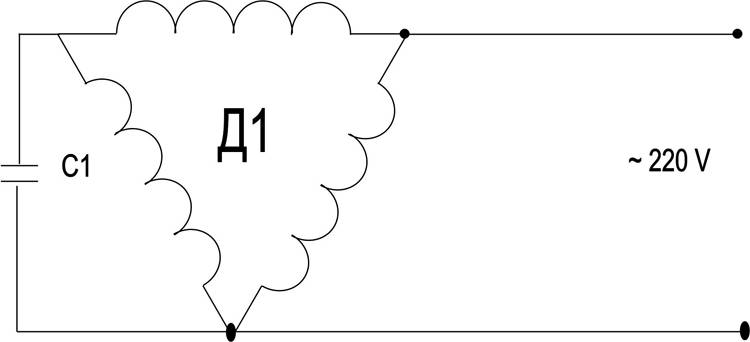

Различают два вида соединения обмоток трехфазного двигателя:

1. Треугольник.
2. Звезда.

Для каждого из этих способов соединения свой расчет.

Треугольник: Ср=4800*Ip/Up
.

Пример: для двигателя мощностью 1 кВт – ток составляет примерно 5А, напряжение 220 В. Ср = 4800*5/220. Емкость рабочего конденсатора составит 109 мФ. Округлить до ближайшего целого – 110 мФ.

Звезда: Ср=2800*Ip/Up
.

Пример: двигатель 1000 Вт – ток составляет примерно 5 А, напряжение 220 В. Ср=2800*5/220. Емкость рабочего конденсатора составит 63,6 мФ. Округлить до ближайшего целого – 65 мФ
.

Из расчетов видно, что способ соединения обмоток очень сильно влияет на величину рабочего конденсатора.
