В чем отличия между моноблоком и усилителем и что лучше для сабвуфера

Как правильно настроить пассивный сабвуфер в автомобиле

Настройка пассивного саба в машиненачинается с момента изготовления ящика для низкочастотного динамика. Можно приобрести пассивный излучатель, но многие автолюбители предпочитают сделать эту конструкцию своими руками. Пассивная система выполняется в двух вариантах: закрытый ящик и короб с фазоинвертором. В свою очередь фазоинверторы делятся на щелевые и в виде трубы. По сравнению с закрытым ящиком фазоинверторные системы имеют больший КПД. Кроме того щелевой фазоинвертор, после сборки короба, никакой настройке не подлежит. Фазовращатель, сделанный в виде трубы, можно настраивать, удлиняя или укорачивая конструкцию. Электрических настроек пассивный фазоинвертор не имеет, поэтому для получения нужных параметров используются настройки головного устройства и усилителя.

Как правильно отрегулировать сабвуфер в машине. При изготовлении самодельного сабвуфера многое зависит от диаметра акустической головки. Динамик с диффузором диаметром 12 дюймов будет активнее работать на низких частотах, чем динамик с диффузором 10 дюймов.

Функциональность

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Мощность

Мощность — это основной параметр при выборе усилителя, от правильной подборки будет зависеть качество звучания и сохранность динамика.

Не раз приходилось слышать мнение, что усилитель не должен превышать сабвуфер по мощности, чтобы его не спалить- ЭТО НЕ ВЕРНО!

Запомните правило — избыточная мощность лучше чем недостаточная

Динамик намного быстрее сгорит при недостатке подводимой мощности и искажений, возникающих из-за этого (клиппинг).

При равных значениях сабвуферу все равно будет недостаточно контроля, так как необходим запас для прохождения кратковременных пиковых нагрузок. При наличии этого запаса бас будет плотнее, быстрее и глубже.

Представьте, что вы жмете штангу от груди, а ваш максимальный рабочий вес 100 кг, если вы начнете поднимать 120 килограммовую штангу — она не сломается, а вот вы можете, если вы возьмете вес соответствующий вашему рабочему, то справитесь приложив все усилия и в последних повторениях руки могут дрожать, а вот если штанга будет весить 80 кг. вы спокойно без рывков и упираний выполните свою работу, при этом в процессе можете поддерживать любой темп. Вот такой грубый пример из отдаленной области, но дает не плохое представление.

При изучении характеристик оборудования не обращайте внимания на яркие цифры, типа 1000 Ватт. и т.п., при этом чем ярче и больше цифры, тем дальше они от правды.

Ориентируйтесь на значение RMS, многие путают ее с номинальной мощностью, но на самом деле RMS — это максимальная (предельная) синусоидальная мощность, при которой усилитель или колонка может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения. Но не будем зарываться в определения, тем более, что этот параметр будет правильным ориентиром при выборе.

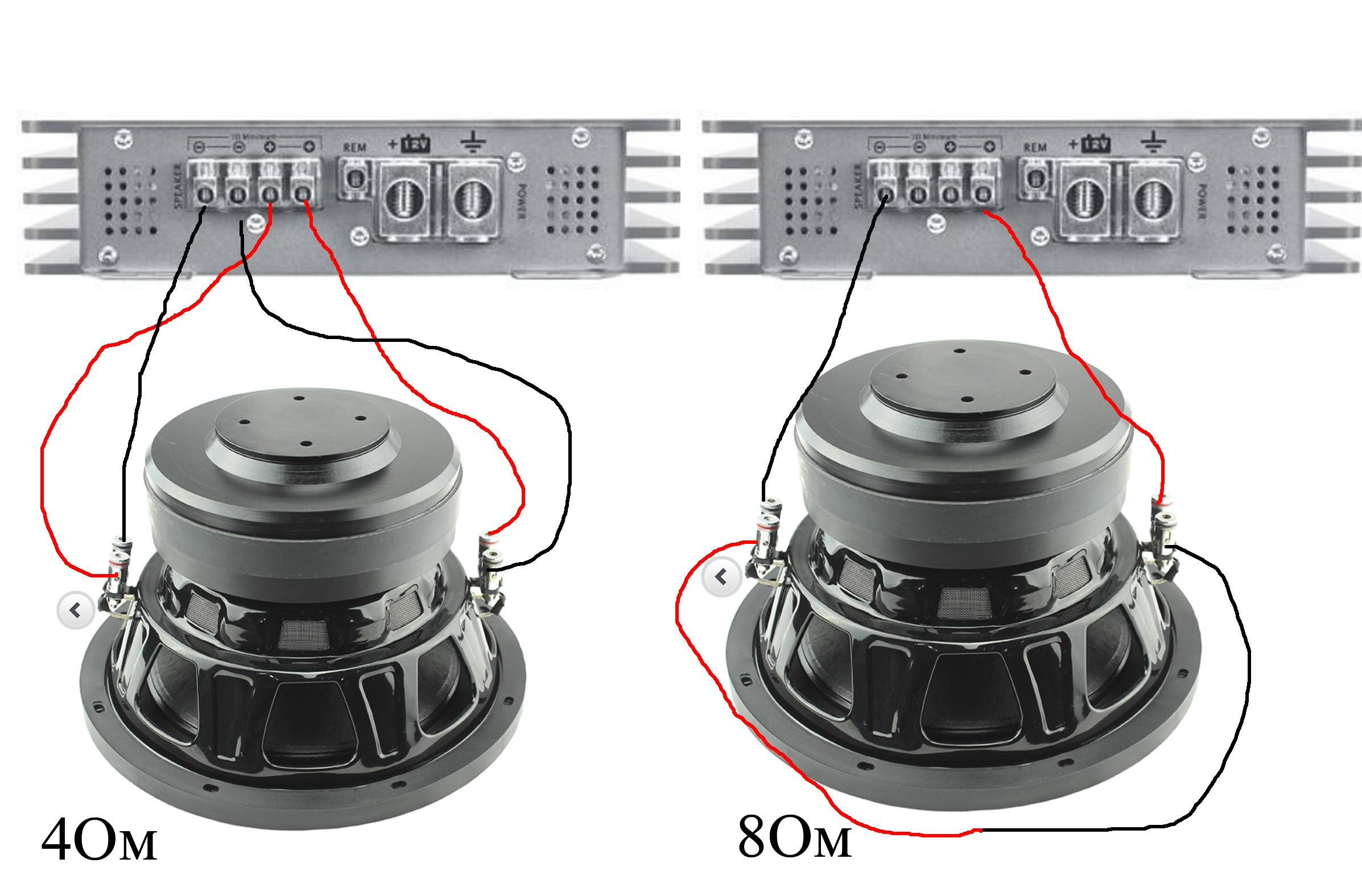

При оценке RMS обязательно учитывайте для какого импеданса (сопротивления) она указана и поддерживает ли вообще усилитель сопротивление, предусмотренное вами (подробнее о сопротивлении читайте здесь).

Другие характеристики

Отзывы говорят, что, кроме мощности, стоит обращать внимание и на частотный диапазон. Разбор не должен быть слишком большим

Серьезные производители делают значения от 15 до 350 герц. Класс усилителя может быть «АВ» или «D». Первые — аналоговые усилители с хорошим звучанием, но небольшим КПД и невысокой мощностью. Вторые — мощные, с высокой производительностью. Но судя по отзывам, такие устройства имеют низкое качество звука.

Еще один критерий — количество каналов. Моноблоки — очень дорогие и встречаются редко. Их можно увидеть только в профессиональных аудиосистемах. Класс таких моноблоков — «D». Двухканальные модели подойдут для сабвуфера, рассчитанного на сопротивление в 4-8 Ом. Схема подключения автомобильного усилителя и сабвуфера в данном случае — по типу «Мост».

Правильное питание от LOUD SOUND

Главное — питание. С него надо начинать аудиосистему.

Лучшее питание должно быть у самого

— как правило у усилителя сабвуфера

3. Как выбрать толщину провода?

Очень просто — прочитайте 100500 статей про выбор толщины провода, закончите курсы «школоты автозвука», сделайте сложные расчеты на логарифмической линейке и обязательно закончите курс «теоретические основы электротехники» в каком-нибудь вузе.

Ну или выбирайте так:

Речь о суммарной мощности системы

Для наглядности — если запитать усилитель тонкой проволокой — она накалится до красна. Если при этом она будет в силиконовой оплетке. ну вы поняли.

. В любом виде, но вы должны знать что происходит в системе на каких треках. Как минимум вы должны померить вольтаж после запуска аудиосистемы в двух местах:

вольтаж должен быть одинаковый ине просаживаться ниже 12 Вольт.

Забудьте проконденсаторы (накопители)

. Единственная польза от конденсатора — это вольтметр, если он на нем есть, если же нет — польза от конденсатора только продавцу конденсаторов. Конденсатор стоит не дешево — купите лучше провод потолще или дополнительный АКБ

В идеале — он должен быть точно такой же как и под капотом, еще лучше — если они будут

Если нет возможности поставить такой же — пусть они будут одного типа:

Вы можете поставить АГМ вместе с кислотой или даже АГМ вместе с литием — но АКБ с большим вольтажем будет постоянно находиться в состоянии разряда, пока общий вольтаж не выровняется. На практике — я использовал много раз АГМ и кислоту и ничего за год и больше эксплуатации не происходило.

доп АКБ? Реле, переходники — на. все это — просто соедините плюс с плюсом и минус с минусом.

Помимо сильных потребителей —

не забывайте про самый слабый — ГУ

(магнитолу) — не запитывайте ее от прикуривателя или от рандомной проводки, на которой найдете плюс и минус.

Не ленитесь — тащите и плюс и минус от туда же, откуда взяли питание на усилки. Так будет ниже риск получить наводки и магнитола не будет выключаться, когда вы заводите автомобиль.

Генератор очень важен

. Если опустить кучу теории — генератор нужно выбирать так —

на каждый киловатт мощности нужен генератор 80 А + АКБ 69-70 Ач.

Это конечно идеальная картина и часто в системах потребляющих 4 кВт стоят штатные гены на 100А и пара АКБ. Но если генератора будет не достаточно — АКБ будут постоянно разряжаться, пока играет музыка и в конце концов вольтаж начнет падать.

Преимущества и недостатки моноблоков

Основное преимущество моноблоков заключается в их мощности и эффективности. Такие устройства способны обеспечивать высокое качество звука и крупный объем звукового сигнала. Благодаря отдельным каналам усиления, моноблоки позволяют достичь большей точности и детализации звучания.

Еще одним преимуществом моноблоков является возможность гибкой настройки уровня громкости и звука. Пользователь может настроить каждый моноблок независимо от остальных, что дает больше свободы в настройке звучания и акустической обработки.

Кроме того, моноблоки также обладают компактным дизайном и малыми габаритами, что делает их удобными в установке и эксплуатации. Они занимают меньше места и могут быть легко скрыты или установлены в небольшие пространства.

Однако, как и любое техническое устройство, моноблоки имеют и некоторые недостатки. Один из них — это их высокая стоимость. Качественные моноблоки могут быть довольно дорогими, особенно если требуется большая мощность и функциональность.

Также, моноблоки могут требовать отдельного источника питания, что может быть неудобно в использовании. Пользователь должен предусмотреть дополнительные расходы и затраты на подключение источника питания.

Наконец, моноблоки могут потребовать дополнительных усилий при установке и настройке. Это может быть сложно для пользователей без определенных навыков в области аудио-техники, и требует дополнительного времени и ресурсов.

В целом, моноблоки обладают рядом преимуществ, таких как высокая мощность и эффективность, гибкая настройка и компактный дизайн. Однако их использование может представлять определенные сложности, включая высокую стоимость, требование отдельного источника питания и нужда в экспертных навыках для установки и настройки.

Что такое моноблок. Знакомимся поближе

Итак, что такое моноблок? Это компьютер, у которого основные комплектующие размещены в корпусе монитора. Эдакий громоздкий планшет, который можно прицепить на стену, но это, конечно, утрированно. С виду он напоминает монитор, который немного толще, чем мы привыкли видеть, и имеет больше органов управления. Близким аналогом моноблока является монитор с закрепленным сзади неттопом.

Что такое неттоп? Это мини-ПК, который используют для работы в интернете, отсюда и пошло его название. Грубо говоря, это небольшой по размеру системный блок невысокой мощности. Габариты позволяют легко перевозить его с собой. Неттоп прикрепляют к монитору или просто вешают на стену, кому как удобно. Разобравшись, что такое моноблоки и неттопы, идем дальше.

Моноблок практически не отличается по размеру и весу от обычного монитора, но при этом является полноценным рабочим компьютером. Он позволяет значительно экономить пространство, поэтому пользуется у корпоративных клиентов немалой популярностью.

Отличия между усилителем и моноблоком

Разница между усилителем и моноблоком заключается в отличии между личным и общим. В отличие от других усилителей, моноблоки усиливают низкочастотные басы, издаваемые подключенными сабвуферами. Часто одноканальные усилители ещё называют басовыми. Моноблоки выдерживают низкоомную нагрузку – в 1 Ом. И при соблюдении данного условия на выходе при минимальной нагрузке получается необходимая высокая мощность.

Подводя итог, мы можем сказать, что главными отличиями моноблока и усилителя являются:

Для 2 Ом или 4 Ом приобретать низкочастотные усилители практически не целесообразно. Если имеется довольное количество каналов, прочие разновидности усилителей дают возможность сочетать присоединение колонок и сабвуферов. На сегодняшний день, согласно соотношению с систематизацией электроусилителей моноблоки характеризуются классом D. Другими словами они отличаются низким качеством звука и высокой мощностью.

Качество звука для подключения сабвуфера считается абсолютно незначительным показателем. Усилители класса АВ – с показателями среднего уровня считаются бюджетными, а класса А отличаются малой мощностью и высоким качеством звука – сегмент hi-end.

Мощный усилитель моноблок — Конструкция корпуса и монтаж

Здесь же закреплен мощный моноблочный усилитель, печатные схемы которого расположены на куске алюминиевого листа толщиной 3 мм, радиатор охлаждения выходных транзисторов. Для лучшего контакта радиатора с алюминиевой фольгой между ними нанесена теплопроводная паста. Выходные транзисторы устанавливаются на радиатор через изолирующую прокладку, также с использованием термопасты.

Боковые панели корпуса выполнены из древесины дуба размерами 230x47x15 мм. Внутри боковых панелей убраны скосы, в которые вставлено основание усилителя. Внешняя сторона панелей темно-коричневая и окрашена. Передняя и задняя панели выполнены из дюралюминия. На передней панели расположены входные и выходные разъемы, ручки для регулировки чувствительности, а также фильтры для обрезки частот и фаз, индикатор питания и вентилятор. На задней панели расположен дополнительный вентилятор, а прорези сделаны для обеспечения свободной циркуляции воздуха. Разъемы питания также расположены на задней панели. Вентилятор, установленный на передней панели, втягивает холодный воздух, а задний вентилятор втягивает горячий воздух из корпуса. Кстати, необходимо учитывать, что площади радиаторов охлаждения может не хватить при работе в жаркую погоду. Следовательно, это необходимо учитывать при проектировании данного аппарата.

Верхняя крышка изготовлена ​​из МДФ толщиной 4 мм и покрыта ламинатом, черной краской и лаком.

Звук усилителя отличный, хорошо ощущается большой запас мощности и напористость, басы плотные и глубокие.

Какие характеристики учитывать при выборе усилителя или моноблока?

Как настроить сабвуфер в машине на магнитоле

Настройка магнитолы и саба в автовключает в себя ряд последовательных операций. Сначала на головном устройстве фильтром высоких частот HPFнужно обрезать низкие частоты, которые подаются на фронтальные динамики. Если в машине установлен саб, то частоту среза можно выбрать в пределах 80-120 Гц и крутизну затухания 24 dBна октаву. Настройка саба на магнитоле осуществляется фильтром низких частот LPF. Для этого в меню выбирается пункт «Управление сабвуфером». Здесь устанавливаются три параметра:

• Частота среза фильтра
• Уровень громкости
• Крутизна затухания

Эти величины устанавливаются на слух при воспроизведении любимых музыкальных стилей. Настройки у разных магнитол могут отличаться, но в целом они совпадают.

Разница между моноблоком и усилителем для сабвуфера

Моноблок

Моноблок — это усилитель мощности, специально разработанный для работы с одним аудио каналом. Он предназначен для усиления сигнала и подачи его на сабвуфер, который отвечает за воспроизведение низких частот.

Преимущества моноблока:

• Оптимизированная работа с низкими частотами. Благодаря специальной настройке и устойчивости к нагрузкам низкой частоты, моноблоки обеспечивают более точное и глубокое воспроизведение баса.
• Большая мощность. Моноблоки обычно имеют высокую мощность, что позволяет им запитывать сабвуферы, требующие больших энергетических ресурсов.

Недостатки моноблока:

• Ограничение по количеству каналов. Моноблок может использоваться только для питания сабвуфера и нельзя использовать для подачи сигнала на другие акустические системы.
• Высокая стоимость. Из-за специализации и большой мощности, моноблоки обычно стоят дороже усилителей, работающих со всеми компонентами аудиосистемы.

Усилитель для сабвуфера

Усилитель для сабвуфера отвечает за усиление сигнала, поступающего на сабвуфер, который в свою очередь отвечает за воспроизведение низких частот. В отличие от моноблока, усилитель для сабвуфера может использоваться для питания нескольких сабвуферов и других акустических систем.

Преимущества усилителя для сабвуфера:

• Гибкость и универсальность. Усилитель для сабвуфера может использоваться для подключения и усиления не только сабвуфера, но и других акустических систем, таких как колонки или сателлиты.
• Ниже стоимость. Усилители для сабвуфера обычно стоят дешевле моноблоков, так как не обладают такой высокой мощностью и специализацией.

Недостатки усилителя для сабвуфера:

• Могут возникнуть проблемы при работе с низкими частотами. Усилители для сабвуфера, не специально настроенные под низкие частоты, могут иметь проблемы с точностью воспроизведения баса.
• Ограниченная мощность. В отличие от моноблока, усилитель для сабвуфера может иметь меньшую мощность, что может быть недостаточным для питания сабвуферов, требующих больших энергетических ресурсов.

В итоге, разница между моноблоком и усилителем для сабвуфера заключается в их функционале и спецификации. Моноблок — это специализированный усилитель мощности, предназначенный только для работы с сабвуфером, обеспечивающий точное и глубокое воспроизведение баса. Усилитель для сабвуфера, в свою очередь, более универсален, но может не обладать такой же высокой мощностью и точностью воспроизведения баса.

Усилитель и зачем он нужен

Во-первых, давайте посмотрим на этот вопрос. Многие люди хотят, чтобы музыка в их машине звучала громко. Конечно, для этого нужен усилитель, который вдохнет новую жизнь в автомобильную аудиосистему, независимо от того, достаточно ли хороша штатная магнитола.

Таким образом, автомобильный усилитель, добавленный к автомобильной акустической системе, может обеспечить следующие преимущества:

Это не только увеличит мощность звука, но, что более важно, повысит качество воспроизведения. Усилитель в этом случае можно сравнить с чистым источником питания, который практически без усилий приводит в действие динамики и сабвуфер

Если ваши динамики и сабвуфер высокого качества, им может потребоваться больше мощности для достижения максимальной производительности. К сожалению, стандартные автомобильные магнитолы не могут этого обеспечить. Так что вам придется использовать внешний усилитель;

С сабвуфером вообще отдельная история. Эти низкочастотные динамики в любом случае требуют большей мощности. И отдельный усилитель, пусть даже последний из активов со встроенным «усилителем», — обязательное условие.

Стандартные стереодинамики обычно обеспечивают выходную мощность не более десяти ватт на канал. И это при том, что на упаковке написано 4х50 Вт. Такие системы недостаточно мощны даже для преодоления дорожного шума, что уж говорить о высоком качестве звучания?

Более простой способ — обновить всю акустическую систему, добавив компактный 4-канальный усилитель, который возьмет на себя задачу усиления громкости динамика и сабвуфера.

Типы усилителей

Как известно, существует несколько типов усилителей:

• Моноусилители, рассчитанные на низкие частоты;
• 2 канала.Это необходимо, если в машине не используются задние динамики, а только передние. В данном случае наиболее экономичным и практичным вариантом является 2-х канальный усилитель, усиливающий только одну пару динамиков;
• 3-х канальный усилитель будет вариантом, если в машине с фронтальными колонками звучит еще и сабвуфер;
• 4-канальный усилитель даст возможность усилить всю акустику, в том числе тыловую, а также сабвуфер.

Как подобрать усилитель к сабвуферу по мощности

Если для акустического усилителя основное внимание должно быть обращено на качество звучания, то в случае с сабвуфером ключевая характеристика при выборе – мощность. Она бывает двух видов:

1. Максимальная (PMPO). Как правило, указывается на корпусе и означает общую мощность для всех каналов с искажениями. Ориентироваться на этот показатель не стоит, так как он не соответствует действительности и служит лишь в качестве приманки для покупателя.
2. Номинальная (RMS). Обычно фиксируется в техпаспорте или обозначается на коробке. Номинальная мощность – та самая цифра, которой следует руководствоваться, совершая покупку. Параметр должен быть указан при КНИ меньше 0,1% и напряжении, составляющем 14,4 В.

Известна привычка преобладающего количества фирм слегка завышать значение мощности, чтобы привлечь внимание потенциального клиента. На этом фоне выгодно выделяется марка DLS: производитель специально немного занижает настоящую цифру, переходя в более низкую категорию устройств, где без труда удерживает лидерство

По поводу того, каким должно быть значение мощности усилителя для сабвуфера, идут нескончаемые споры. Точки зрения всего три:

1. Необходимо, чтобы по сравнению с сабвуфером усилитель был менее мощным. Такое мнение ошибочно, поскольку слабое устройство приведет к сгоранию звуковой катушки.
2. Следует отдавать предпочтение усилителю, равному по мощности с сабвуфером. В этом случае также есть подвох – номинальная мощность нормируется для напряжения 14,4 В, которое практически никогда не удерживается на выходах усилителя. Такая ситуация чревата перегревом звуковой катушки.
3. Лучше, чтобы усилитель превосходил сабвуфер по мощности. Оптимальный вариант с точки зрения безопасности для аппаратуры. Единственный риск заключается в вероятности механического повреждения катушки, но его можно избежать, если не выводить динамик на максимум и не слушать слишком часто треки на сверхнизкой частоте.

Поскольку превосходство усилителя над сабвуфером в плане мощности дает наибольшие шансы на продолжительный период полезной эксплуатации устройств, то рекомендуется предпочитать именно этот вариант. Также в Сети не утихают дискуссии по поводу требуемого количества ватт. Как показывает практика, лучше выбирать модель усилителя в 1,5-2 раза мощнее, чем сабвуфер.

Подбор усилителя в зависимости от цели использования

Все усилители имеют схожие характеристики, по которым и производится выбор

Однако в зависимости от цели использования существуют дополнительные особенности, которые важно учитывать

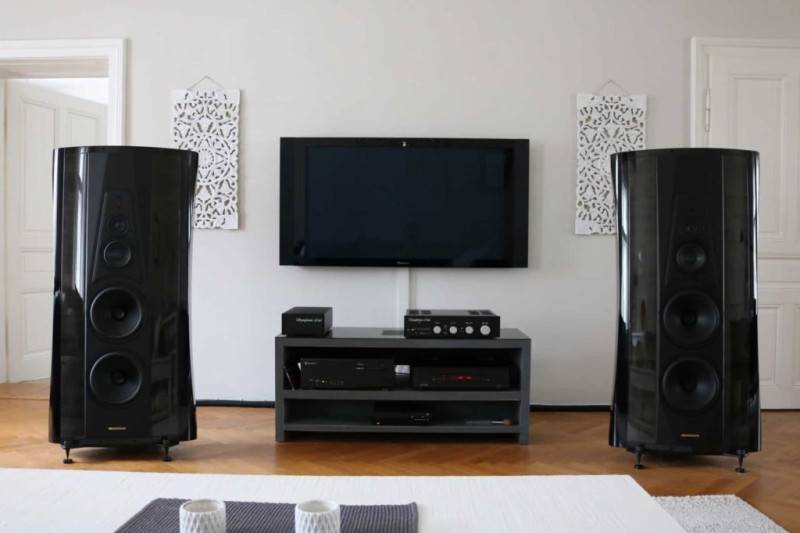

Для дома

Большая часть домашней воспроизводящей аппаратуры уже оснащена встроенным усилителем, поэтому отдельное устройство приобретается не так часто. И применение в данном случае обусловлено не столько увеличением громкости, сколько устранением помех.

Рекомендации, облегчающие выбор усилителя для домашней акустики:

1. Лучше выбирать устройства в тех магазинах, где доступна их проверка.
2. Желателен запас мощности, так как работа на больших мощностях может сократить срок службы изделия.
3. Мощность каждого канала 3-5 Вт на квадратный метр. А если помещение до 15 кв м, то можно рассчитать нужный показатель с нижней границей 3 Вт, а если больше 20 м2, то расчет производится с использованием показателя 5 Вт на м2.
4. Усилитель для домашних колонок желательно выбирать с винтовыми разъемами. Они гарантируют тесный контакт без помех.
5. Если вам нужно получить теплый звук, вы можете использовать ламповые модели Sum дома.

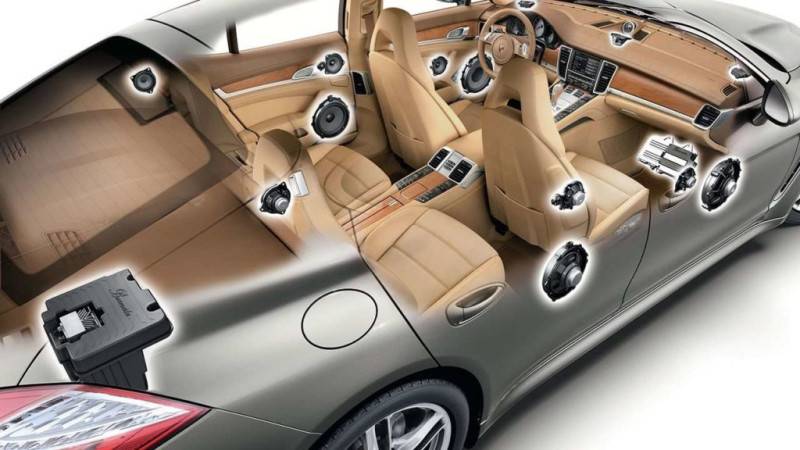

Для автомобиля

В автомобилях устанавливаются усилители для увеличения мощности динамиков и сабвуфера. Есть устройства, оснащенные от 1 до 6 каналов. Одноканальная модель может управлять мощными динамиками, а двухканальная модель предназначена для стереозвука на акустической системе 2.0.

Если в автомобиле требуется усиление сабвуфера и двух динамиков для совместной работы, вам понадобится трехканальное устройство с настройкой 2.1. Но наибольшей популярностью у автомобилистов пользуются четырехканальные модели с возможностью подключения четырех источников звука.

5-ти или 6-ти канальные модели расширяют возможности организации звука в автомобиле, но потребуют значительных вложений. Шестиканальные устройства крайне полезны для организации аудиосистемы 5.1 с пятью направленными динамиками (включая боковые и фронтальные) и сабвуфером в одну линию.

При выборе автомобильного усилителя необходимо опираться на те же критерии, что и при выборе отечественных моделей. Kenwood — популярный производитель автомобильных магнитол.

Функциональность

Обычный усилитель функционирует с динамиком в 4-Ома, но может совладать и с 2-Омными. При подсоединении 4-Омного сабвуфера к усилителю в мостовом режиме. А для сабвуферного усилителя хорошо б удерживать устойчивую работу при 1 Ом, непродолжительно — 0,5 Ом.

Функционально большая часть басовых усилителей различает неотключаемый фильтр НЧ (LP). Вскоре первоначальным различием басового усилителя от абсолютно всех других считается деятельность с фильтром НЧ. Subsonic — должен находиться на месте, если сабвуфер смонтирован в корпусе фазоинверторного вида. Это подтональный фильтр. Bass Boost, придется весьма уместно во множестве случаев — при изменении шумового поля в машине, к примеру, при изменении системы перемещения. С повышением скорости степень гула увеличивается, и в особенности стремительно он увеличивается как раз в зоне деятельности сабвуфера.

Регулятор фазы. Мягкое урегулирование фазы в моноблоках попадается реже, чем хотелось бы, хоть непосредственно в басовых усилителях — больше, нежели в иных.

Линейные входы есть у каждого усилителя, а высокоуровневые входы необходимы не всегда.

Мощный усилитель моноблок для автомобиля

Мощный моноблочный усилитель, состоящий из четырех модулей: преобразователя электрического напряжения, модуля фильтра, блока защиты и собственно усилителя мощности звука. Данный аппарат выделяется высоким качеством звука, можно сказать, лучший фирменный усилитель мощности среди моделей, выпускаемых в доме.

Преобразователь электрического напряжения

Самая важная часть усилителя мощности – это блок питания. Любому радиолюбителю ясно, что двенадцати вольт от батареи будет недостаточно, чтобы получить высокий выход в двенадцать вольт. Поэтому основная задача – создать устройство, способное преобразовывать напряжение. В нашем случае необходимо получить двухполюсный блок питания с напряжением (плюс – минус) 60 вольт и номинальной мощностью не менее 400 Вт.
Схема преобразователя напряжения для мощного моноблочного усилителя

Основным компонентом этого преобразователя является двухтактный ШИМ-контроллер TL494NC, он задает импульсы определенной частоты. Частота обеспечивается компонентами R1 и C8. Затем эти импульсы поступают на биполярные транзисторы VT1, VT2, они же являются ключами управления мощными выходными транзисторами. При попеременном открытии оконечные транзисторы генерируют высокочастотный переменный ток в первичной обмотке трансформатора. Трансформатор увеличивает напряжение питания до необходимых 60 вольт, после чего ток поступает на диодный мост для выпрямления. Индукторы, так же как и конденсаторы, выполняют функцию ослабления пульсаций и высокочастотных паразитных наводок. Трансформатор выполнен на ферритовом кольце, которое в свою очередь собирается и склеивается из пары колец стандартных размеров 45 * 28 * 8 марки НМ2000. Предварительно обрезанные края колец подпиливают и обматывают изолентой.

Для мощного усилителя необходим достаточно надежный трансформатор, поэтому к его изготовлению нужно отнестись со всей ответственностью. Первичная обмотка содержит 2х5 витков с десятью жилами из эмалированного провода диаметром 0,8 мм. Катушки уложены равномерно по всему кольцу. Концы проводов скручены в «косичку», поэтому нужно снова заизолировать первичную изолентой. Если у вас есть в наличии другой изоляционный материал, например: малярная ткань, тефлоновая лента, то, конечно, лучше их использовать. Вторичная обмотка выполнена из трех жил из аналогичного провода и имеет 2х19 витков.

Пластина из дюралюминия толщиной 4 мм, длиной 100 мм и высотой 30 мм использовалась в качестве охлаждающего радиатора для мощных выходных транзисторов.

Блок фильтров получает биполярное питание 15 вольт от регулятора напряжения, выполненного на биполярных транзисторах VT8, VT9 и микросхем монокристаллического линейного стабилизатора 7815, 7915. Транзисторы и микросхемы также установлены на небольших радиаторах в виде алюминиевой пластины. Напряжение для модуля защиты снимается со специально изготовленной розетки в плюсовой цепи общего источника питания усилителя. Падение напряжения осуществляется резистором R17 мощностью 2Вт.

Включение преобразователя, как и самого усилителя моноблока, происходит от подачи +12 вольт напряжения, снятого с магнитолы или замка зажигания, а также, например, с переключателя на разъемы REM. Усилитель включен, на холостом ходу потребляет мало тока. Также на плате есть разъем для вентилятора принудительного охлаждения. Размер печатной платы 140х105мм.

Отличия между усилителем и моноблоком

Сравнение моноблока и усилителя для колонок: какой выбрать?

Как выбрать усилитель для музыки

Процесс выбора усилителя для музыки может быть сложным и запутанным, особенно для тех, кто только начинает заниматься аудиофилией

Важно учитывать ряд факторов перед принятием окончательного решения. В этой статье мы рассмотрим несколько ключевых аспектов, которые помогут вам выбрать подходящий усилитель для вашей музыки

1. Уровень мощности: Первое, что стоит учесть, это мощность усилителя. Определите, для каких целей вы планируете использовать усилитель — для домашнего прослушивания или для организации концертов. В зависимости от этого, выбирайте усилитель с соответствующей мощностью. Убедитесь, что мощность усилителя подходит для вашей акустической системы, чтобы получить высококачественное звучание.

2. Количество каналов: Решите, сколько каналов вам необходимо на усилителе. Если вам нужен стерео-звук, то достаточно двух каналов. Если вы планируете использовать систему многоканального звука, например, для просмотра фильмов, то может потребоваться усилитель с большим количеством каналов.

3. Входы и выходы: Убедитесь, что усилитель имеет достаточное количество входов и выходов для подключения всех ваших источников звука. Входы могут включать разъемы для подключения фонокорректора, CD-плеера, компьютера и других устройств. Кроме того, убедитесь, что усилитель имеет разъемы для подключения акустической системы.

4. Качество звука: Одним из самых важных факторов является качество звука, который может предоставить усилитель. Слушайте несколько моделей усилителей, чтобы определить, какой из них звучит лучше для вас. Имейте в виду, что качество звука может зависеть от других компонентов системы, таких как акустическая система или источник звука.

5. Бюджет: Не забывайте учитывать свой бюджет при выборе усилителя. Определите предельную сумму, которую вы готовы потратить, и выбирайте усилитель внутри этого диапазона. Не всегда самый дорогой усилитель является лучшим, поэтому делайте свой выбор основываясь на балансе между ценой и качеством.

Следуя этим рекомендациям, вы сможете выбрать усилитель для музыки, который соответствует вашим потребностям и предоставляет высокое качество звука. Уделите достаточно времени на изучение различных моделей и проведение прослушивания, чтобы сделать осознанный выбор.

Заключение

Итак, резюмируем статью так: в современных условиях обязательно приобретение внешнего усилителя для активного саба. То, что встроенный усилитель со своими функциями не справляется, однозначно. Что касается конкретного выбора аппарата, то желательно приобретение усилителя Д-класса, меньшего в размерах и потребляющего гораздо меньше энергии, чем его аналоги.

Более подробную информацию по вопросу выбора усилителя для активного саба могут дать фото и видео – материалы, а также другие инструкции, опубликованные на сайте. Читайте вдобавок полезные рекомендации по инсталляции различных устройств и акустики своими руками в автомобиль.
