Чем отличается кислородный редуктор от углекислотного

Различия в применении кислородного и углекислотного редукторов

Один из главных сценариев применения кислородных редукторов — это использование их в медицине для подачи кислорода пациентам с дыхательной недостаточностью. Кислородные редукторы также широко используются в промышленности для обеспечения кислородного питания в процессах сварки и резки металла.

Углекислотные редукторы, с другой стороны, применяются в различных отраслях промышленности и научных исследованиях. Они используются, например, в пищевой промышленности для контроля содержания углекислоты в процессе углекислотации и газации напитков. Углекислотные редукторы также используются в лаборатории для создания и контроля атмосферы в экспериментальных условиях.

Еще одно важное различие между этими редукторами заключается в их конструкции и функции. Кислородные редукторы обычно имеют давление на входе в диапазоне от 200 до 300 бар, а на выходе предоставляют требуемое давление кислорода для конкретного применения

Углекислотные редукторы работают с давлением от 5 до 10 бар на входе и обеспечивают постоянное давление выбранного уровня газа на выходе.

Правила безопасной эксплуатации

Регулировка

Регулировка натяжения основной пружины производится при помощи регулировочного винта, в зависимости от первоначального давления газа в баллоне. Управляющая пружина опускается вместе с мембраной, открывая отверстие для прохода двуокиси углерода под сниженным давлением к запорному вентилю. Оттуда поток газа по шлангу движется к горелке. Мембрана углекислотного редуктора выполняется из маслостойкой резины, и обеспечивает своё точное позиционирование относительно выходного отверстия. Поскольку со временем давление газа в баллоне снижается, то верхняя регулирующая пружина может опускаться, изменяя площадь проходного сечения впускающего клапана. Углекислотным редуктором возможно и ручное управление потоком газа, для этого достаточно вывернуть/ввернуть регулировочный винт, в зависимости от текущих показаний манометров.

Постоянство давления в камере редуктора обеспечивается за счёт того, что при снижении давления газа, поступающего из баллона, мембрана перемещается вверх, сжимая обратную (верхнюю) пружину, а при увеличении давления – опускается вниз. Выходное же давление остаётся стабильным вследствие соответствующего изменения площади проходного сечения запорного вентиля.

Для обеспечения стойкости мембраны от резкого превышения давления газа (что может вызвать разрыв мембраны) углекислотные редукторы снабжаются предохранительным клапаном. Он срабатывает, когда входной штуцер по каким-либо причинам теряет герметичность и начинает пропускать увеличенный объём двуокиси углерода из баллона.

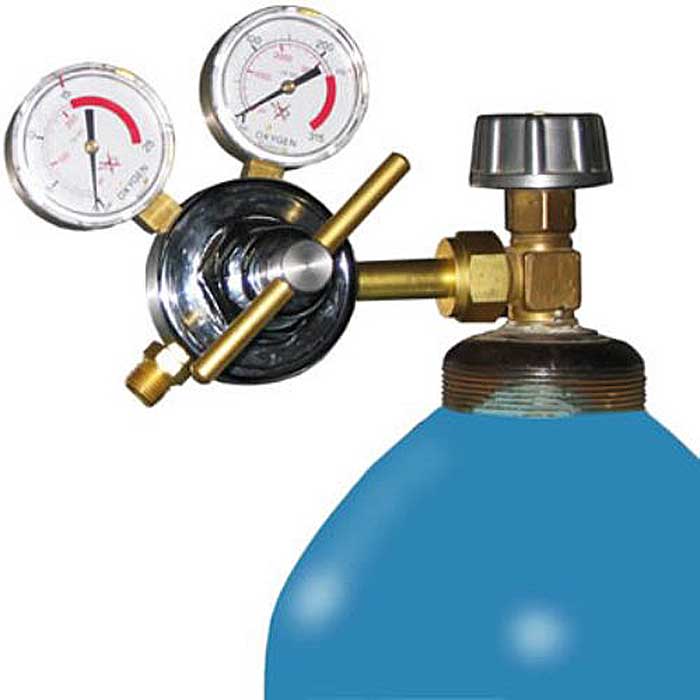

Принцип работы кислородного редуктора

Основной принцип работы кислородного редуктора заключается в том, чтобы снизить давление кислорода в баллоне до необходимого уровня для конкретного применения

Это особенно важно в случаях, когда высокое давление кислорода может быть опасно или привести к повреждению оборудования

Когда кислород поступает в редуктор, он проходит через входной клапан и попадает в основную камеру редуктора. В этой камере давление кислорода снижается благодаря использованию специальных пружин и клапанов, которые контролируют поток газа.

Система автоматического регулирования давления позволяет поддерживать постоянный уровень выходного давления кислорода, обеспечивая стабильную подачу газа в систему. Это достигается за счет использования мембран, которые открываются и закрываются под действием изменения давления.

В случае, если давление выходящего кислорода становится слишком низким, датчики в редукторе срабатывают и подают сигнал на открытие клапана для дополнительного подавления газа. Эта система позволяет поддерживать заданный уровень давления кислорода в системе независимо от колебаний поступающего давления.

Использование кислородного редуктора обеспечивает безопасность и эффективность работы с кислородом, управляя его давлением и поддерживая оптимальные условия для использования в различных отраслях промышленности и медицине.

Редуктор давления УР 6-6

Отечественной промышленностью выпускается несколько разновидностей редукторов давления – БУО-5МГ, БУО-5-4, БУО-5 MINI, УР 5-3 и др., но наиболее компактным и популярным считается редуктор марки УР 6-6. Его особенности:

Корпус, изготавливаемый из специального сплава, стойкого к различным тепловым и механическим воздействиям;
Минимальное значение коэффициента неравномерности давления – не выше 0,3;
Низкое давление для срабатывания предохранительного клапана – 1,2 МПа;
Наличие двух манометров, что облегчает процесс регулирования давления углекислого газа.
Повышенная пропускная способность — до 6 м3 газа в час.
Демократичная цена (до 1100 руб., против, например, 1700…1800 руб. за углекислотный редуктор модели БУО-5-4).

Выбор конкретного исполнения углекислотного редуктора для полуавтомата не считается особо критичным, за исключением ситуаций, когда варить/резать металл приходится при пониженных температурах.

Работа и функции

Кислородный редуктор предназначен для снижения давления кислорода, который поступает в систему газоснабжения. Он обладает специальными клапанами и регулирующими устройствами, которые контролируют расход кислорода и поддерживают определенное давление в системе. Кислородный редуктор гарантирует безопасность и эффективность работы системы, предотвращая повреждения оборудования и возможные аварии.

Углекислотный редуктор, в отличие от кислородного, используется для снижения давления углекислого газа, который также может поступать в систему газоснабжения. Он выполняет аналогичные функции, но применяется с учетом особенностей работы с углекислым газом. Углекислотный редуктор обеспечивает оптимальное давление углекислого газа в системе, контролирует его расход и предотвращает возможные повреждения и аварии.

Оба редуктора выполняют важные функции в системе газоснабжения, обеспечивая безопасность и эффективность ее работы. Кислородный редуктор позволяет правильно регулировать давление кислорода, а углекислотный редуктор выполняет аналогичную функцию для углекислого газа. Регулирование давления обеспечивает надежную и стабильную работу системы газоснабжения.

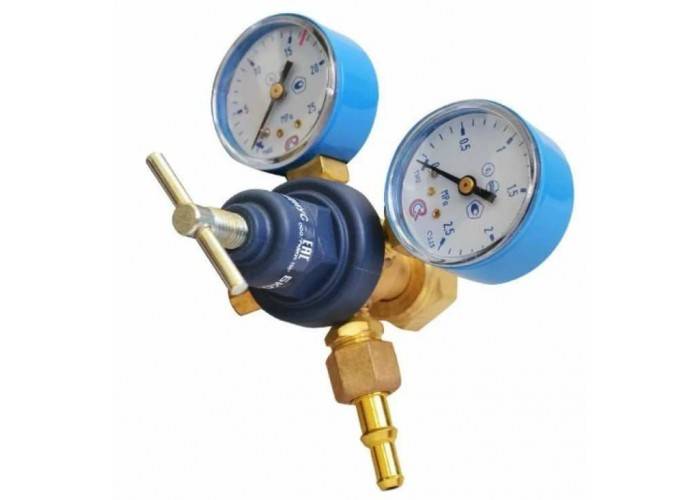

Кислородный редуктор: особенности и преимущества

Основные преимущества кислородного редуктора:

1.	Точность регулирования: кислородный редуктор обеспечивает точную подачу кислорода согласно заданным параметрам.
2.	Безопасность использования: редуктор оснащен системой предотвращения обратного потока, которая предотвращает попадание горючего газа в систему подачи кислорода.
3.	Использование в различных условиях: кислородный редуктор может работать при различных давлениях и температурах, что делает его универсальным решением.
4.	Простота и надежность: редуктор обычно имеет простую конструкцию с надежными механизмами, которые обеспечивают длительный срок службы.
5.	Экономичность: использование кислородного редуктора позволяет снизить расход кислорода, что приводит к сокращению затрат.

Кислородные редукторы являются неотъемлемой частью систем подачи кислорода и обеспечивают точную и безопасную подачу газа в различных сферах деятельности.

Как работать с кислородным редуктором

При работе с кислородными редукторами надо обязательно провести несколько подготовительных операций.

Проверить исправность и целостность датчиков давления. Стрелки должны быть установлены на нуле и не изменять свое положение при повороте редуктора.
Перед тем как присоединить рукава для подачи газа необходимо проверить, вывернут ли рабочий винт, регулирующий закрытие клапана.
После подсоединения шлангов необходимо настроить устройство на подачу необходимого для выполнения работ давления.

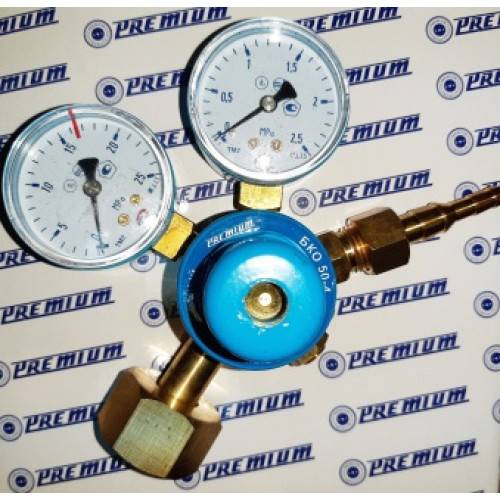

Работа с кислородным редуктором

Кроме перечисленных операций, необходимо проверить редуктор на герметичность. Для этого винт необходимо выкрутить до конца.

Проверить резьбовое соединение на предмет наличия следов масла и жира, в случае обнаружения их немедленно необходимо удалить с использованием растворителя.

Кстати, герметичность можно проверить нанеся на места резьбовых соединений мыльную пену. При появлении пузырей работы необходимо прекратить и редуктор сдать в ремонт.

Особенности конструкции и обслуживание

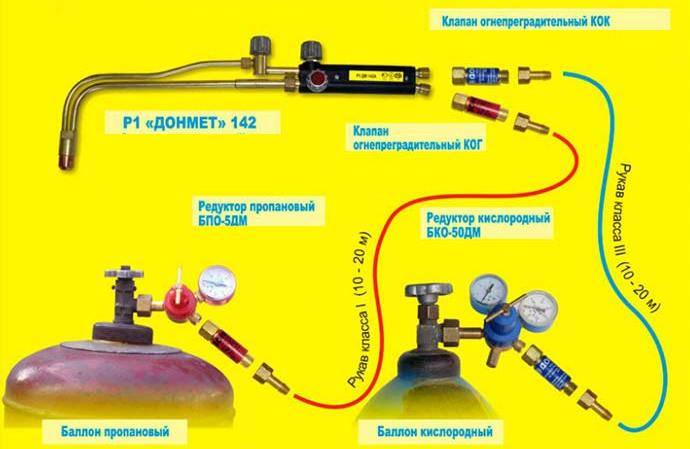

В промышленности и быту применяется 2 типа газов:

инертные;
горючие.

Адаптеры на них принципиально отличаются, чтобы не перепутать. На баллоны с инертным газом соединения редуктора с баллоном осуществляется правой, стандартной резьбой. Кислород, пропан, углекислоту, метан и другие горючие газы, присоединяют редуктор, закручивая в отверстие с левой резьбой – против часовой стрелки.

Разнонаправленная резьба исключает возможность заправки емкости не тем видом газа и использование баллона не по назначению.

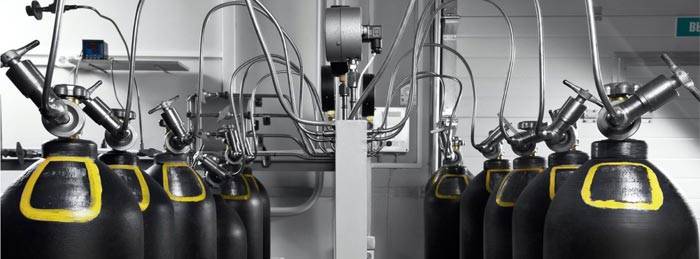

Редуктора имеют внутри мембрану, которая изнашивается. Каждые 5 лет редуктор должен проходить испытание. При этом мембрана заменяется новой. В редукторах для композитных баллонов – сделаны по евростандартам, мембрана рассчитана на работу минимум 10 лет, но проверку оборудование должно проходить через 5 лет.

На верхней части корпуса нанесена маркировка, в которой указаны год изготовления узла и первой поверки. При последующем испытании набивается следующая дата.

Редуктор необходимо регулярно смазывать, проверять на герметичность. При необходимости надо менять прокладки.

Инструктор, преподаватель колледжа при заводе Донмет Саркизов П. В.: Среди любителей бытует мнение, что редуктор с ротаметром позволяет экономно расходовать газ. На практике приборы отличаются только показаниями. Второй манометр на редукторе показывает расход газа в минуту. Это значение заложено в режимах сварки. Ротаметр показывает фактическое давление в рабочей камере в данный момент. Для установки рабочих параметров надо пересчитывать показания ротаметра по коэффициенту или использовать переводную таблицу.

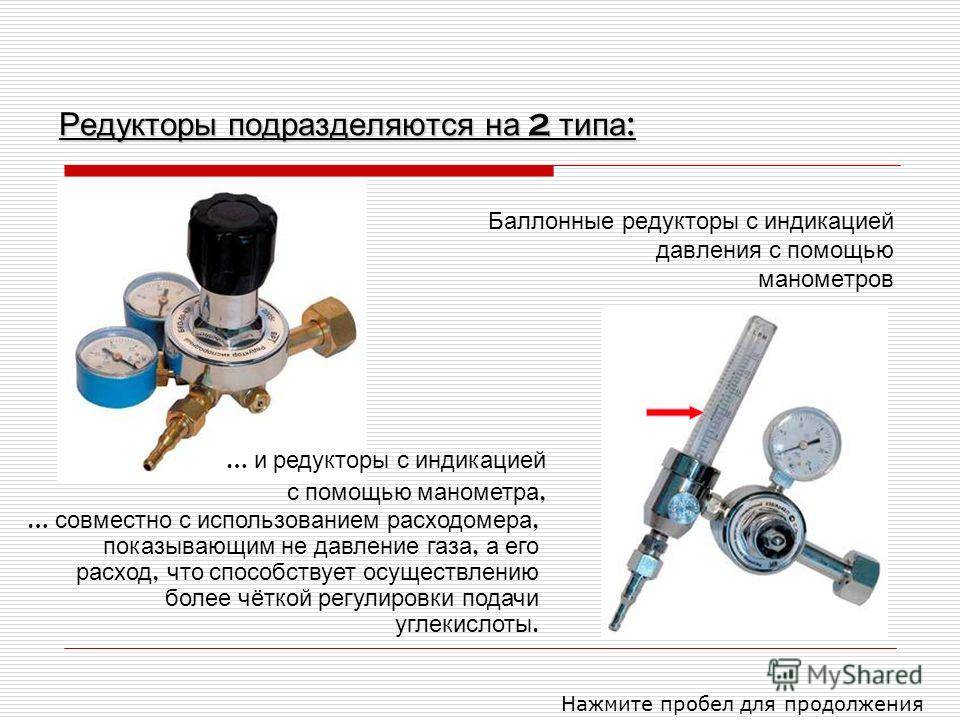

Редуктора с 2 ротаметрами, предназначены для сварки металлов тугоплавких и с высокой теплоотдачей. К первому подключается сварочная горелка, ко второму форсунка для подогрева обратной стороны шва. Подключать 2 аппарата нельзя».

Что выбрать

Операцию вроде сварки мангала для дачи может выдержать даже углекислотный редуктор, накрученный на кислородный баллон (если используется газовая сварка) или на баллон для сварочной смеси из 80% аргона и 20% углекислоты. Другое дело, что впоследствии это механизм придется выбросить.

Типичным примером такого редуктора, предназначенного для работы с СО₂, является очень известный и популярный среди сварщиков старой закалки УР 6-6.

Он компактный, недорогой, а благодаря наличию двух манометров позволяет довольно удобно определять расход «на глаз». Для бытовой сварки высокая точность не нужна. Один манометр при этом показывает остаточное давление в баллоне, а второй ориентирован на демонстрацию расхода газа — литр в минуту.

Кислородный и аргоновый регуляторы ля сварки теоретически взаимозаменяемы. При этом кислородный будет работать хуже с падением давления в баллоне до критической точки около 1 атмосферы.

В качестве примера аргонового редуктора для сварки можно назвать АР-40-2 отечественного производства. Существует и действительно универсальный регулятор давления — АР-40/У-30 (аргоновый редуктор/углекислотный). Он выдержит и перепады температур, и высокое давление.

Если нет ограничений по финансам, а объем сварочных работ предполагается высоким, то стоит предпочесть устройство не с дополнительным манометром, а с ротаметром.

Ротаметр значительно точнее показывает расход газовой смеси, поскольку работает по иным принципам — он делает измерения в режиме реального времени. Такими приборами пользуются профессионалы.

Источник

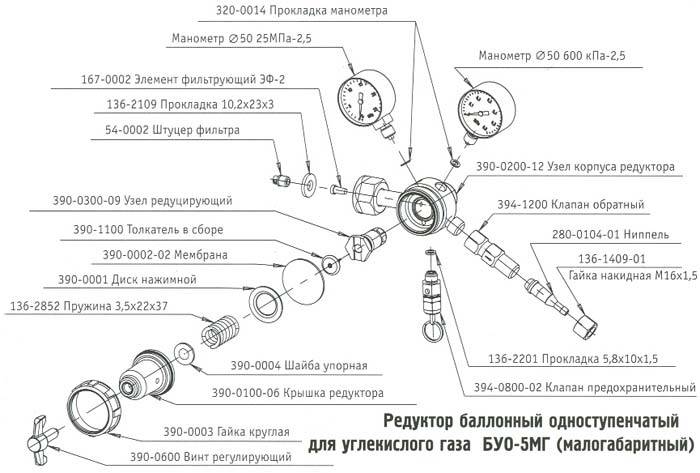

Устройство и принцип работы углекислотного редуктора

Углекислотный редуктор производит подачу газа под требуемым давлением, а также перекрытие клапана подачи СО2 из баллона при прекращении сварки. Конструкция узла включает в себя:

Впускающий клапан.
Уплотняющие элементы.
Камеру с регулирующей мембраной.
Выпускающий клапан.
Верхнюю пружину.
Управляющую пружину.
Присоединительный штуцер.
Корпус.
Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе.
Запорный вентиль.

Обычный однокамерный углекислотный редуктор работает следующим образом. Газ под давлением (которое контролируется манометром) из баллона поступает во входной штуцер. Пройдя в камеру, поток СО2 преодолевает сопротивление пружины, и отжимает её вниз, в результате чего газ поступает в полость камеры. Поскольку площадь её сечения значительно больше, чем площадь проходного сечения штуцера, то давление газа в камере понижается. Это изменение фиксируется вторым манометром.

Устройство и принцип работы углекислотного редуктора

Впускающий клапан. Уплотняющие элементы. Камеру с регулирующей мембраной. Выпускающий клапан. Верхнюю пружину. Управляющую пружину. Присоединительный штуцер. Корпус. Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе. Запорный вентиль.

Особенности конструкции и обслуживание

В промышленности и быту применяется 2 типа газов:

инертные;
горючие.

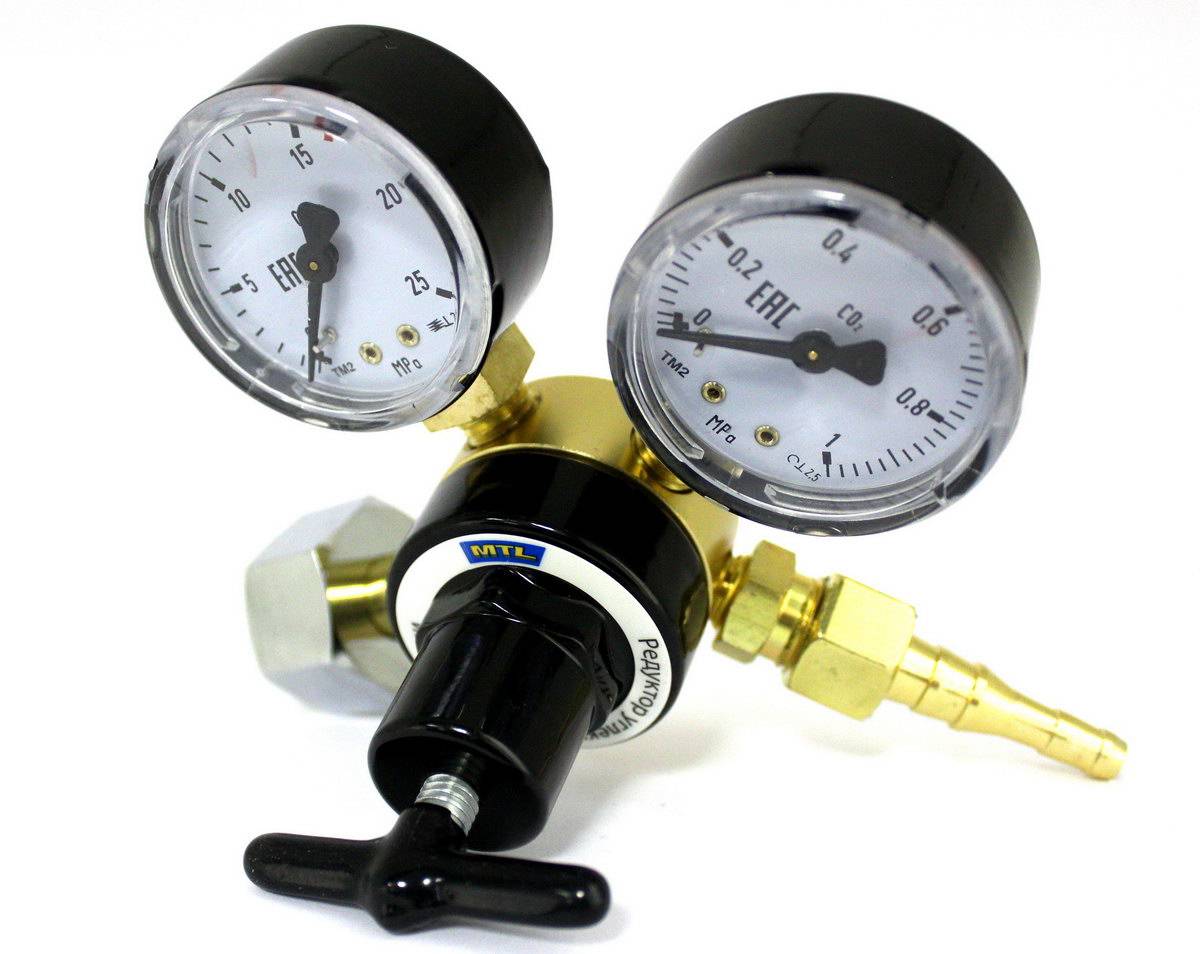

Редуктор углекислотный: назначение

Редуктор углекислотный предназначен для регулировки и снижения величины давления газа, который поступает из сети или баллона, а также для поддержания постоянного значения рабочего давления газа.

Согласно ГОСТ 6668-78 углекислотные редукторы классифицируются на следующие типы:

центральные (Ц) – ЦКЗ;
универсальные (У) – УВН, УКН;
сетевые (С) – САО, СКО, СМО, СПО;
баллонные (Б) – БКД, БКО, БПО;
рамповые (Р) – РПД, РКЗ, РАД.

Согласно ГОСТ 13861-89 углекислотные редукторы для газопламенной обработки металлов, классифицируются:

по принципу действия на:
- редукторы прямого действия;
- редукторы обратного действия;
по способу задания рабочего давления и числу ступеней редуцирования:
- одноступенчатые с пружинным заданием давления (О);
- двухступенчатые с пружинным заданием давления (Д);
- одноступенчатые с пневматическим задатчиком давления (З).

Углекислотные редукторы имеют черный цвет окраски и отличаются друг от друга способом присоединения к баллону или сети.

Редуктор углекислотный: принцип действия и устройство

Углекислотные редукторы, используемые в современной индустрии при ведении газосварочных работ и резке металлов, различаются по принципу действия.

У редукторов прямого действия — падающая характеристика (рабочее давление снижается по мере расхода газа), у редукторов обратного действия — возрастающая характеристика (рабочее давление повышается с уменьшением давления газа в баллоне).

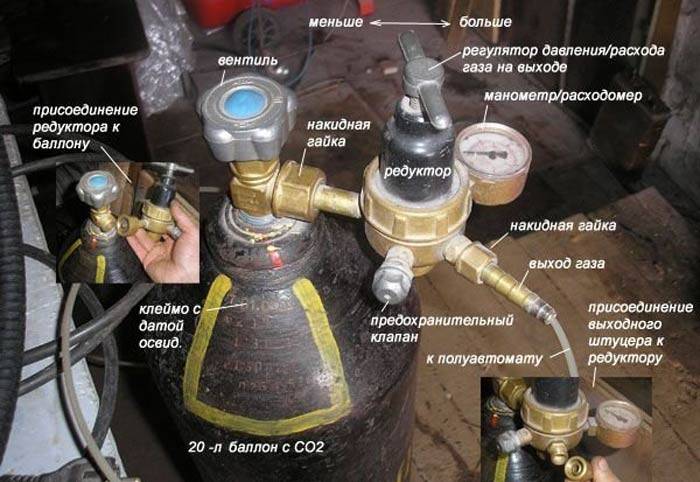

Для осуществления работы, углекислотные редукторы, присоединяются к баллону с газом при помощи накидной гайки.

В процессе работы, газ, проходя входной фильтр, поступает в камеру высокого давления. Регулировка рабочего давления газа при сварке, осуществляется вращением регулировочного винта. При его повороте по часовой стрелке, усилие, посредством нажимной пружины последовательно воздействует на нажимной диск, мембрану, толкатель и редуцирующий клапан. Редуцирующий клапан, в результате этого усилия, приходит в движение и открывает доступ кислорода в рабочую камеру через образовавшийся зазор между клапаном и седлом.

Таким образом, происходит автоматическое поддержание величины рабочего давления в требуемом интервале.

Современные баллонные углекислотные редукторы выпускаются различных моделей и комплектаций. В зависимости от модели, некоторые из них могут оснащаться специальными приборами – манометрами (низкого выходного и высокого входного) давления, которые определяют давление газа, соответственно выходящего и входящего из редуктора и в редуктор.

Выпускаются углекислотные редукторы и не имеющие указанных измерительных приборов.

Отбор газа в углекислотный редуктор, происходит при помощи ниппеля, присоединенного к редуктору гайкой. К самому ниппелю присоединяется специальный рукав, который идет непосредственно к газовому резаку или к газовой горелке.

Эксплуатация и проверка исправности углекислотного редуктора

Перед работой углекислотный редуктор необходимо проверить на предмет работоспособности. Проверка предусматривает:

проверку исправности манометров, стрелки которых должны находиться на нуле; проверку регулировочного винта, который должен быть вывернут (клапан закрыт);
проверку давления в рабочей камере (проверяется после подсоединения шланга к редуктору);
проверку плотности закрытия клапана редуктора и герметичности всех соединений (проверяется закрытием вентиля горелки и выкручиванием регулировочного винта);
проверку возможной утечки в редукторе (проверяется при помощи мыльной пены, нанесенной на отверстие отводного штуцера при полностью вывернутом положении регулировочного винта).

Правильная эксплуатация углекислотного редуктора предусматривает исключение возможности попадания на редуктор масел, жиров и прочих загрязнений.

Поставляемые промышленностью газовые углекислотные редукторы должны иметь следующие маркировки:

товарный знак предприятия изготовителя;
марка редуктора;
год выпуска.

Регулировка

Принцип работы кислородного редуктора

Определение углекислотного редуктора

Основной принцип работы углекислотного редуктора состоит в том, что он позволяет контролировать давление газа, проходящего через него, путем регулировки клапана и диафрагмы. В результате этого происходит снижение давления углекислого газа до требуемого уровня.

Углекислотные редукторы используются, в первую очередь, для работы с газовыми баллонами, в которых хранится углекислый газ. Они обеспечивают безопасное и эффективное использование этого газа в различных процессах, таких как сварка, пищевое производство или ветеринария.

Кроме того, углекислотные редукторы широко применяются в медицине, например, для подачи углекислого газа в аппаратах искусственной вентиляции легких. Также они используются в диагностической аппаратуре для проведения пациентам газового анализа крови.

Важно отметить, что углекислотные редукторы отличаются от кислородных редукторов по конструкции и назначению. Кислородные редукторы используются для работы с кислородом и обладают другими техническими характеристиками, такими как материалы, устойчивые к окислению

Поэтому необходимо выбирать и использовать редукторы согласно требованиям и спецификациям каждой конкретной задачи.
