Как работает импульсный источник питания
Импульсные источники питания – это сложные устройства, в которых используются полупроводниковые компоненты для высокочастотного переключения мощности и более компактный трансформатор с ферритовым сердечником. Эти типы источников питания могут повышать и понижать напряжение, используя контур обратной связи по постоянному току для управления выходным напряжением

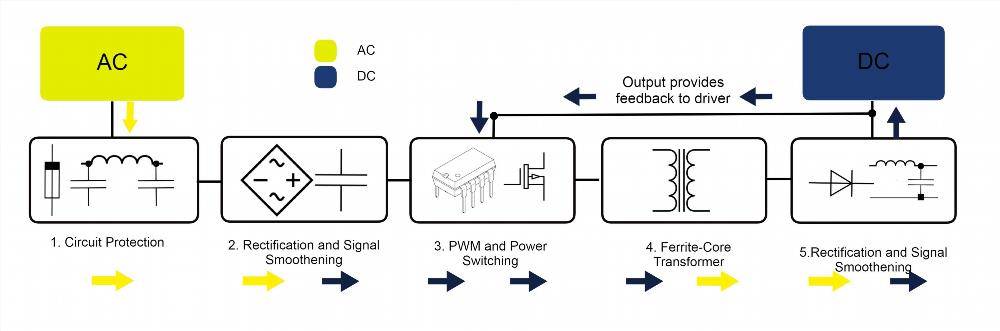

Вот как они работают:
Шаг 1: Высоковольтный переменный ток поступает в блок питания через модуль защиты цепи, состоящий из предохранителя и фильтра ЭМС. Предохранитель служит для защиты от перенапряжения, а фильтр ЭМС защищает цепь от пульсаций сигнала, исходящих от нефильтрованного переменного тока
Шаг 2: Убедившись, что схема хорошо защищена, высоковольтное переменное напряжение проходит через второй модуль, состоящий из полномостового выпрямителя и сглаживающего конденсатора. Полномостовой выпрямитель преобразует переменный ток в пульсирующий постоянный, который затем сглаживается конденсатором
Шаг 3: Высоковольтный постоянный ток проходит через драйвер ШИМ, который принимает обратную связь и управляет силовым МОП-транзистором, регулирующим напряжение посредством высокочастотного переключения. Переключение также превращает прямой постоянный ток в квадратную волну
Шаг 4: Квадратная волна постоянного тока поступает в трансформатор с ферритовым сердечником, который преобразует сигналы обратно в квадратные волны переменного тока
Шаг 5: Квадратные волны переменного тока проходят через мостовой выпрямитель, преобразующий сигнал в пульсирующий постоянный ток, а затем пропускающий его через сглаживающий фильтр. Конечный выход затем используется для передачи сигналов на драйвер ШИМ, который создает петлю обратной связи, регулирующей выходное напряжение
Цифровая фоторамка
Если у вас есть старый ноутбук или планшет, или у вас есть небольшой монитор с плоским экраном и небольшой ПК или Mac, которые вы можете положить где-нибудь поблизости, эти предметы легко превратить в цифровую фоторамку, которая может просто непрерывно отображать семейные фотографии или другие изображения которые вы хотите отобразить. Многие плоскопанельные мониторы можно легко закрепить на стене, пропустив шнуры через небольшое отверстие в гипсокартоне, например, или планшет можно установить на столе со шнуром, идущим к источнику питания.
Почти во всех операционных системах есть какое-то приложение, которое будет непрерывно отображать фотографии из папки в бесконечном цикле. Просто заполните эту папку изображениями, которые вы хотите видеть, запустите приложение и разверните его на весь дисплей. Одна из отличных стратегий – направить программу отображения фотографий в общую папку облачного хранилища, чтобы вы могли постоянно обновлять фотографии, вообще не внося никаких изменений в устройство.
Это отличный вариант для старого планшета, маленького старого ПК или старого Mac Mini. Они способны выполнять такую простую программу в течение очень долгого времени без перерывов, и она потребляет очень мало энергии.
Линейные и импульсные источники питания
Импульсные источники питания
Существуют различные причины, по которым источник питания выбирается для использования в конкретных приложениях. К ним часто относятся эффективность, шум, надежность и ремонтопригодность, размер и вес, а также стоимость. Теперь, когда у вас есть общее представление о том, как они работают, вот как их способ обработки энергии влияет на их производительность и удобство использования в определенных приложениях
Эффективность
Поскольку электричество должно пройти через ряд электрических и электронных компонентов, процесс выпрямления и регулирования напряжения всегда будет иметь неэффективность. Но насколько?
В зависимости от номинала импульсные источники питания могут иметь КПД 80-92%. Это означает, что ваше устройство может выдать 80-92% энергии, которую вы в него вложили. Его эффективность обусловлена использованием небольших, но эффективных компонентов, которые регулируют напряжение посредством высокочастотной низковольтной коммутации
В отличие от него, линейный источник питания может быть энергоэффективным только на 50-60% из-за использования более крупных и менее эффективных компонентов
Шум и пульсации сигнала
Хотя линейные источники питания неэффективны, они компенсируют свою неэффективность за счет стабильного, чистого и малошумного сигнала на выходе. Использование аналоговых компонентов в линейных источниках питания позволяет им обрабатывать электроэнергию плавно и без переключений, что делает их выходной сигнал низко пульсирующим или малошумным
С другой стороны, импульсные источники питания полагаются на высокочастотное переключение низких напряжений для уменьшения нагрева, имеют лучший КПД— и производят много шума! Величина шума сигнала зависит от конструкции и качества конкретного импульсного источника питания
Размеры и вес
Размер и вес источника питания могут сильно повлиять на его применение в небольших электронных устройствах. Поскольку в линейных источниках питания используются тяжелые и громоздкие компоненты, их применение в малогабаритных электронных устройствах невозможно, если только не использовать источник питания в качестве зарядного устройства
Что касается импульсных источников питания, то, поскольку в них используются небольшие и легкие компоненты, они могут быть спроектированы достаточно маленькими, чтобы быть встроенными в уже небольшие устройства. Малый вес и небольшие размеры импульсного источника питания в сочетании с его энергоэффективностью делают его применимым для большинства портативных электронных устройств
Что касается импульсных источников питания, то они могут быть спроектированы достаточно малыми, чтобы быть встроенными в и без того небольшие устройства
Надежность и ремонтопригодность
Благодаря меньшему количеству деталей, которые могут сломаться во время работы, линейные источники питания обеспечивают стабильную и надежную производительность. Простота конструкции и использование более распространенных электронных компонентов облегчают поиск деталей и ремонт линейных источников питания
Имея более хрупкие компоненты, импульсные источники питания с большей вероятностью выйдут из строя раньше, чем линейные источники питания. Однако хорошая конструкция и использование качественных компонентов могут сделать импульсные источники питания очень надежными, возможно, даже такими же надежными, как линейные источники питания. Настоящая проблема с импульсными источниками питания заключается в том, что их все труднее ремонтировать, чем сложнее их конструкция
Эффективность
В прошлом линейные источники питания были более экономичным устройством благодаря простоте конструкции и использованию меньшего количества компонентов. Не помогало и то, что производство полупроводниковых компонентов было дорогим. Однако, поскольку полупроводники стали более востребованными, производители смогли расширить производство и сделать полупроводниковые компоненты экспоненциально дешевле, чем раньше. Это, в свою очередь, делает многие конструкции импульсных источников питания более экономически эффективными, чем линейные источники питания
Аналоговый блок питания
Особенностью аналогового блока питания является использование трансформатора для преобразования напряжения сети в требуемое напряжение для работы электронных устройств. Кроме того, в аналоговых блоках питания обычно используются электролитические конденсаторы для сглаживания постоянного тока и стабилизаторы напряжения для обеспечения стабильного питания потребителей.
Преимуществами аналогового блока питания являются надежность, стабильность работы, низкий уровень шума и электромагнитных помех. Также аналоговые блоки питания обычно имеют более высокую мощность, что позволяет питать более мощные электронные устройства.
Однако аналоговые блоки питания имеют и некоторые недостатки. Они обычно больше по размеру и весу, чем импульсные блоки питания. Кроме того, аналоговые блоки питания рассеивают больше тепла, что может требовать применения дополнительных систем охлаждения.
В целом, аналоговые блоки питания широко используются в различных областях, где требуется надежное и стабильное питание, таких как компьютеры, промышленные системы, телекоммуникации и другие электронные устройства.
Принцип работы аналогового блока питания
Стабилизаторы напряжения являются ключевыми компонентами аналогового блока питания. Они позволяют поддерживать постоянное выходное напряжение, несмотря на возможные изменения или флуктуации входного напряжения. Стабилизаторы напряжения могут быть выполнены, например, в виде регулируемых стабилитронов или операционных усилителей.
Трансформаторы также играют важную роль в работе аналогового блока питания. Они выполняют функцию преобразования входного напряжения в более низкое или более высокое, в зависимости от потребностей устройства. Трансформаторы могут быть изготовлены с различными соотношениями входного и выходного напряжения, что позволяет достичь нужного уровня питания для конкретного устройства.
Компоненты аналогового блока питания обеспечивают стабильность и надежность питания устройства, а также помогают предотвратить возможные повреждения или сбои. Однако аналоговые блоки питания обычно имеют более высокую стоимость и более сложную конструкцию по сравнению с импульсными блоками питания.
| Преимущества | Недостатки |
|---|---|
| Более стабильное выходное напряжение | Более высокая стоимость и сложность |
| Меньше электромагнитных помех | Меньшая эффективность |
| Лучшая защита от перенапряжений | Большой размер и вес |
Преимущества аналогового блока питания
Аналоговый блок питания отличается от импульсного несколькими важными особенностями, которые делают его предпочтительным в некоторых случаях.
Во-первых, аналоговый блок питания обладает более стабильным и плавным выходным напряжением. Он работает по принципу линейного преобразования переменного напряжения в постоянное, что обеспечивает более низкий уровень шумов и искажений
Это особенно важно для электронных устройств, требующих точного и чистого питания, например, аудио- и видеоаппаратуры
Во-вторых, аналоговый блок питания имеет более высокую способность к сглаживанию пульсаций и шумов на выходе. Это достигается за счет использования больших емкостей и фильтров, которые обеспечивают более плавное и стабильное питание. Таким образом, аналоговый блок питания обеспечивает более высокое качество питания и снижает риск повреждения электронных компонентов.
В-третьих, аналоговый блок питания обладает более низким уровнем помехи, что позволяет ему быть использованным в более чувствительных приложениях. Он не генерирует спектральные шумы и высокочастотные искажения, которые могут негативно повлиять на работу электроники. Таким образом, аналоговый блок питания идеально подходит для работы с высокочувствительными устройствами, такими как медицинские приборы и лабораторное оборудование.
| Преимущества аналогового блока питания |
| Стабильное и плавное выходное напряжение |
| Способность к сглаживанию пульсаций и шумов |
| Низкий уровень помехи |
| Подходит для чувствительных устройств |
Чем отличается от трансформаторного блока питания

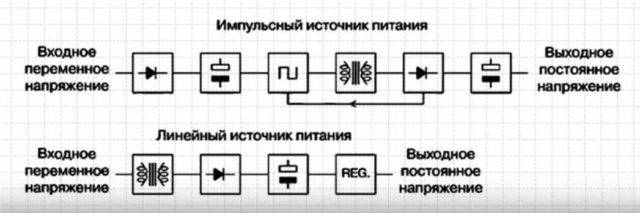

Блок-схемы трансформаторного и импульсного блоков питания
Как работает трансформаторный блок питания
В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.
Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

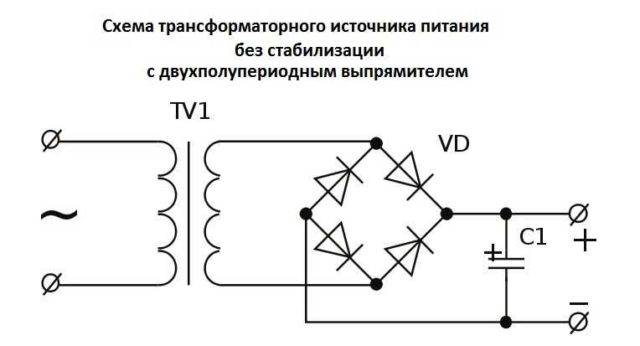

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации
Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

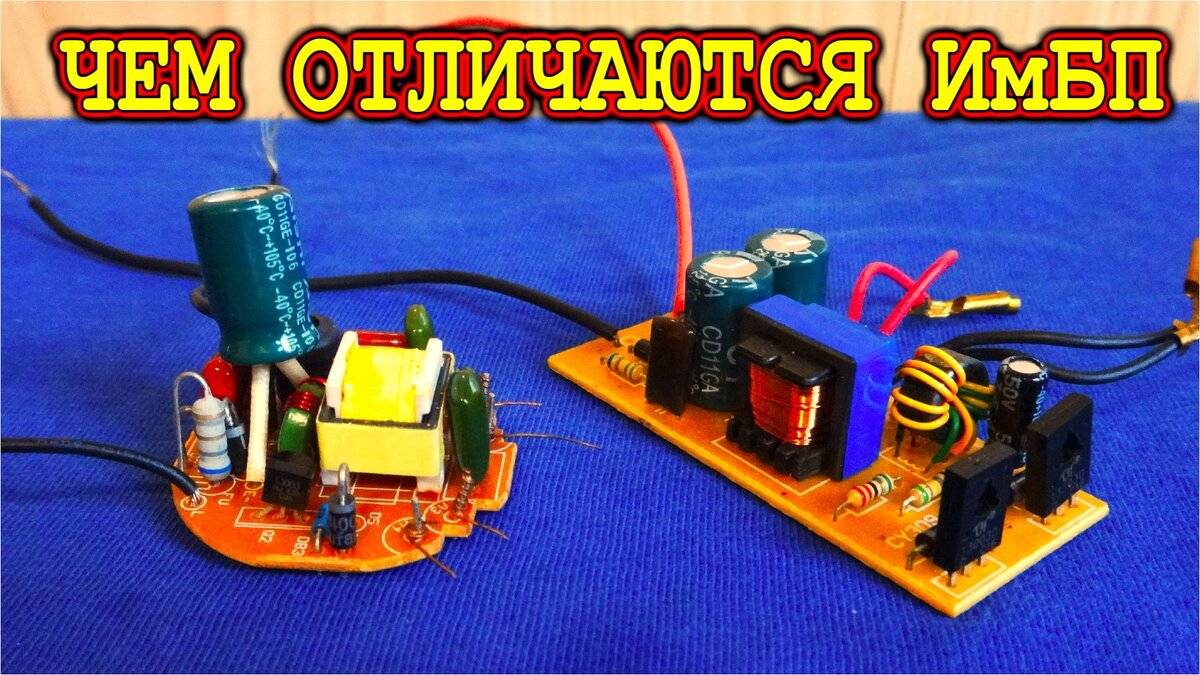

Устройство импульсного блока питания и его принцип работы
В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».
Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность
Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц
Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

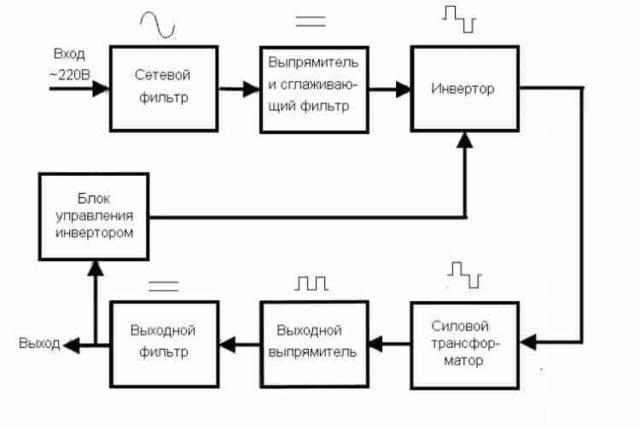

Блок-схема ИИП с формами напряжения в ключевых точках
Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).
На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.
Достоинства и недостатки импульсных блоков питания
Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.
Размер тоже имеет значение
Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.
Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.
Что такое операционный усилитель
Операционный усилитель (ОУ) англ. Operational Amplifier (OpAmp), в народе – операционник, является усилителем постоянного тока (УПТ) с очень большим коэффициентом усиления. Словосочетание «усилитель постоянного тока» не означает, что операционный усилитель может усиливать только постоянный ток. Имеется ввиду, начиная с частоты в ноль Герц, а это и есть постоянный ток.
Термин «операционный» укрепился давно, так как первые образцы ОУ использовались для различных математических операций типа интегрирования, дифференцирования, суммирования и тд. Коэффициент усиления ОУ зависит от его типа, назначения, структуры и может превышать 1 млн!
Как работает обычный блок питания?
Сначала переменное напряжение сети, обычно 220 В переменного тока, поступает на трансформатор. Трансформатор преобразует напряжение в соответствии с требуемым выходным напряжением блока питания. Затем переменное напряжение поступает на диодный мост, который выполняет функцию выпрямления, превращая переменное напряжение в постоянное. На этом этапе происходит выпрямление сигнала, и напряжение становится положительным.
Далее постоянное напряжение проходит через фильтрующий конденсатор, который сглаживает напряжение, удаляя любые имеющиеся в нем пульсации или шумы.
Полученное постоянное напряжение затем поступает на стабилизатор напряжения, который сохраняет напряжение на постоянном уровне и компенсирует любые возможные изменения во входном напряжении или нагрузке. Это гарантирует стабильное постоянное напряжение на выходе блока питания.
Обычные блоки питания обладают рядом преимуществ, таких как простота конструкции, надежность и невысокая стоимость. Однако они обычно имеют низкую эффективность и греются в процессе работы. Кроме того, они могут быть достаточно большими и тяжелыми по сравнению с другими типами блоков питания.
↑ Источник идеи

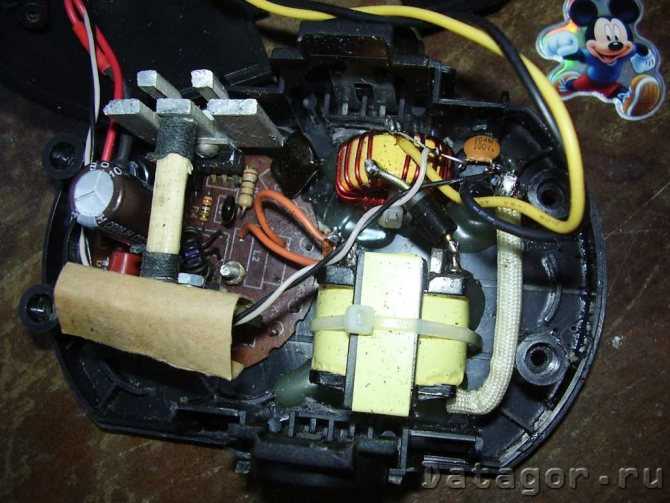

Для начала делаем, как в статье LED-освещение на кухне и в ванной. Извлекаем плату с деталями, производим следующую доработку (цитата):
Рис. 1
Обведенное красным – колба, она удаляется сматыванием выводов колбы с граненых стоек (обведено красным) – живой пример монтажа накруткой. Конденсатор С5 находится на плате – он нам тоже не нужен, убираем. Соединяем перемычкой – указано зеленым – дроссель L4 и точку соединения С4 и С6 – все
Транзисторы меняем на 13007, хотя встречаются энергосберегайки и с такими транзисторами. Будут, вероятно, работать 13005, но я не пробовал. Диоды моста 1N4007 оставим – думаю, одноамперных в сетевом питании достаточно. Дроссель D0 заменяем на АТХ – ский – не будем шуметь в электросеть.
Для этого в платке сверлим дополнительное отверстие.
Рис. 2
Дроссель L4 удаляем – слишком он маломощен для наших задач. А вместо него впаиваем (естессно монтажным проводом) АТХ – ский «силовой» трансформатор.
Рис. 3
Прямо «сетевой» обмоткой! АТХ – ские трансы не горят! (почти по Воланду).

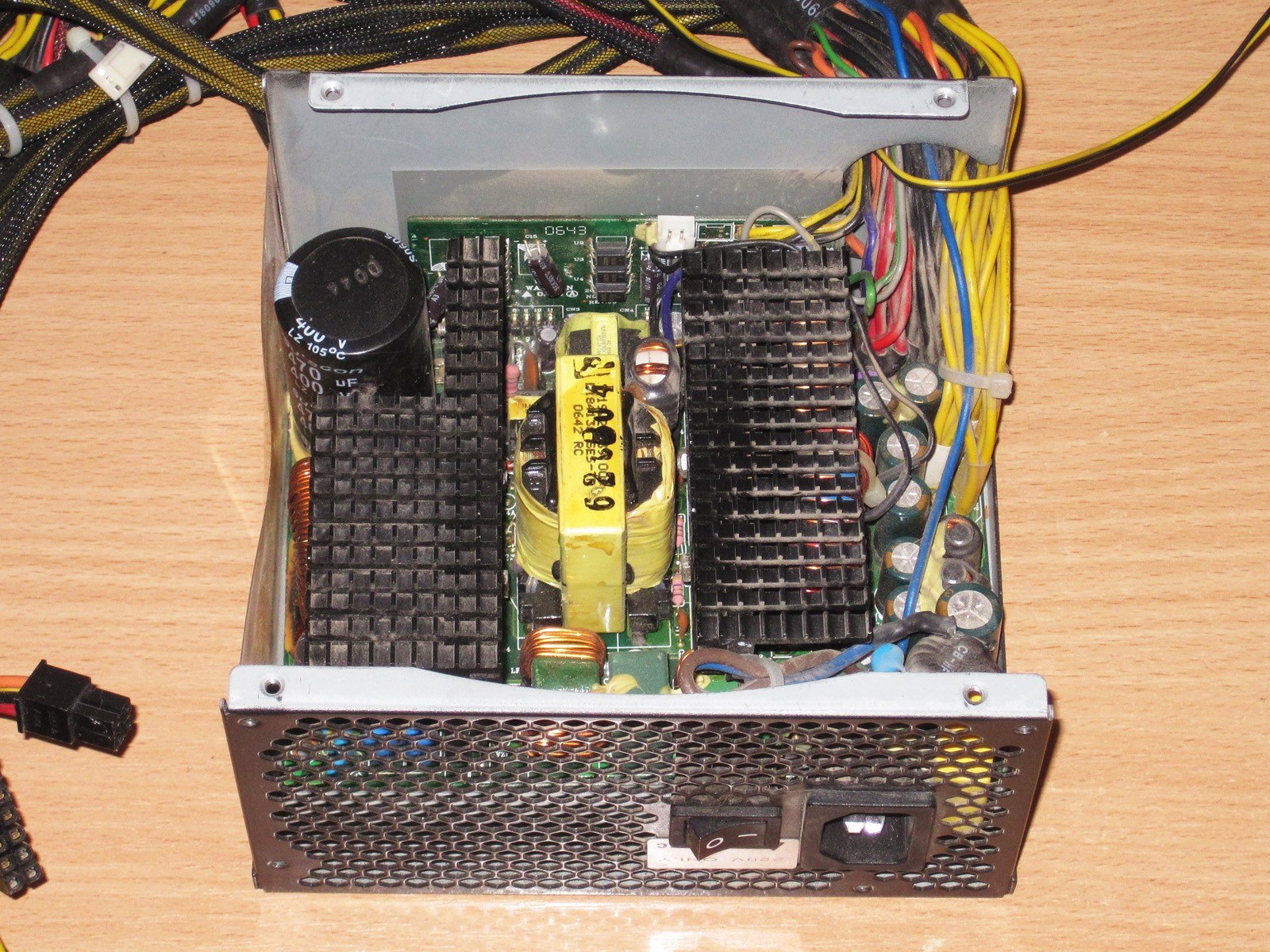

Стандарты блоков питания
Существует достаточно много стандартов исполнения «кормушек». Они унифицированы для конкретных инженерных решений, будь то сервер, домашний десктоп или медиацентр. Это очень удобно, ведь зная форм-фактор вашего блока питания, вы без труда можете подобрать комплектующие, соответствующие ему
Мы не будем заострять наше внимание на устаревших и редких стандартах
ATX12V 2.0
Этот стандарт относится к ATX, что видно из названия. Главное отличие второй ревизии — наличие сразу двух шин +12V. Связано это в первую очередь с требованиями безопасности, согласно которым мощность цепи, к которой имеется открытый доступ для оператора, не должна превышать 240 ВА, то есть не больше 240/12=20 А. При этом производителям блоков питания был предоставлен широкий простор для выбора различных вариаций мощности, но с обязательным регламентированием максимальных токов по линиям.
EPS12V
Это серверный стандарт, использующийся в вычислительных системах начального уровня. Однако он совместим с форм-фактором ATX12V 2.0 и поэтому может применяться в домашних компьютерах. Следует учесть, что блоки питания данного формата имеют вытянутую форму глубиной 180 мм или 230 мм.
Эффективность блока питания
APFC
APFC (активная коррекция коэффициента мощности) заменила в современных блоках питания устаревшую PPFC, то есть пассивную коррекцию. Связано это в первую очередь с относительно низким коэффициентом мощности у PPFC (всего лишь 0,6). Например, APFC имеет 0,9, что ближе к идеалу.
Почему же в последнее время все больше и больше внимания уделяется увеличению коэффициента мощности? Раньше этому не уделялось должное внимание в виду меньшей загруженности сетей. А когда в нашу эпоху электрификации и обилия всевозможных приборов резко встал вопрос об эффективном использовании ресурсов, инженеры вспомнили о КМ
Суть проблемы заключается в том, что помимо полезной части электрического тока, существует и реактивная его составляющая. В ней то и «зарыта собака». Она не делает полезной работы, зато нагревает проводники и увеличивает общую нагрузку на сеть. Например, мы имеем компьютер, потребляющий 200 Вт, и блок питания с КМ 0,6. В итоге из домашней сети ПК потребляет 200/0,6=333 Вт, то есть 133 Вт реактивной мощности рассеивается в виде тепла. Соответственно и платить вы будете больше. Но если применить блок питания с APFC, то полная мощность будет равна 200/0,9=222 Вт, то есть всего 22 Вт реактивной мощности!
В США и странах Европы цены за электроэнергию очень высокие. У нас — консервативные. Однако рано или поздно и нам придется экономить.
Также блоки питания с APFC имеют лучшую помехоустойчивость, высокий коэффициент стабилизации и КПД, низкий коэффициент пульсаций выходных напряжений, меньшее влияние на внешнюю сеть. Устройства способны работать в диапазоне напряжений 110-250 В.
Кстати, мы опустили факт лишнего нагрева проводки, так как ПК — далеко не самое «прожорливое» устройство в квартире.
Спецификация 80 PLUS
Стандарт энергосбережения Energy Star 4.0, принятый в 2007 году, включает в себя программу 80 PLUS, подразумевающую проверку блоков питания на соответствие нормам энергоэффективности. К ним относятся коэффициент полезного действия (отношение выходной мощности к потребляемой) и коэффициент мощности (отношение активной мощности к полной). Согласно 80 PLUS, КПД должен быть не ниже 80% при 20%, 50% и 100% нагрузке относительно номинальной мощности блока питания. Ниже представлена таблица сертификатов эффективности при номинальном напряжении 230 В.
Что следует учитывать

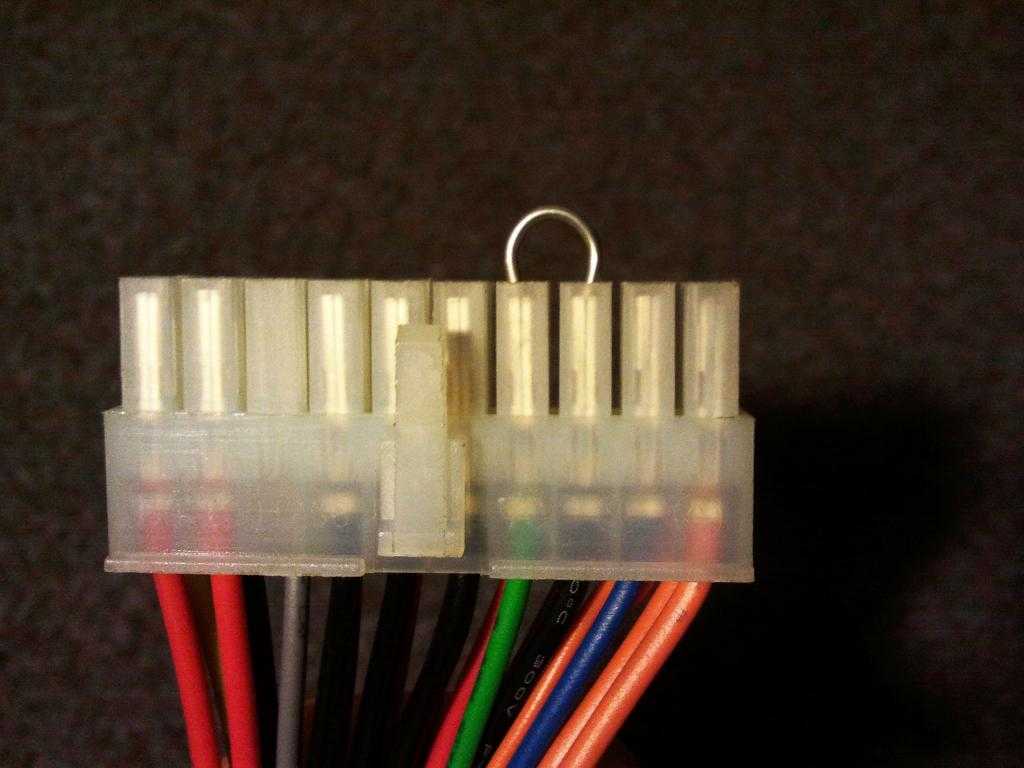

Как мы знаем стандартный запуск компьютера (соответственно и блока питания) осуществляется путем нажатия на кнопку «Пуск» или Power. То есть задействуется системная основа ПК, но как проверить компьютерный блок питания без материнской платы?
Для этого не обойтись без частичной разборки компьютера. В дальнейшем при выполнении манипуляций следует учесть важные моменты:
ПК следует отключить и полностью разъединить БП от всех компонентов системной платы. Поскольку современные устройства могут не запуститься даже при описанном ниже способе, все же рекомендуется подключить какую-нибудь нагрузку – вентилятор, старый и ненужный завалявшийся жесткий диск, CD, DVD проигрыватель и прочее
При совершении манипуляций следует соблюдать предельную осторожность. Если случайно замкнуть не те контакты, то этим можно вывести из строя устройство. Необходимость нагрузки опять-таки обусловлена конструктивными особенностями БП
По крайней мере, это относится к большинству современных устройств. Иначе включить блок питания без материнской платы не получится. Либо это может быть чревато разными последствиями, вплоть до полного его выхода из строя
Необходимость нагрузки опять-таки обусловлена конструктивными особенностями БП. По крайней мере, это относится к большинству современных устройств. Иначе включить блок питания без материнской платы не получится. Либо это может быть чревато разными последствиями, вплоть до полного его выхода из строя.

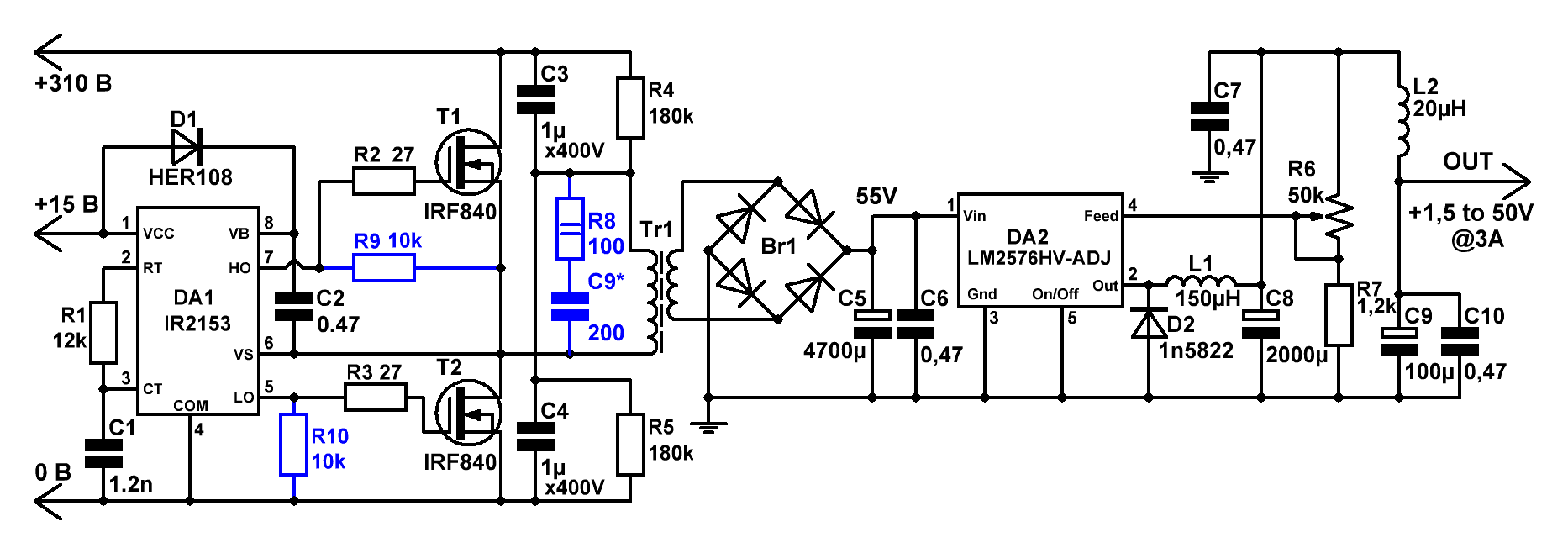

Как сделать импульсный блок питания своими руками
Смотрите это видео на YouTube
Инверторы, особенно мощные, имеют сложную схемотехнику и доступны для повторения только опытным радиолюбителям. Для самостоятельной сборки сетевых источников питания можно рекомендовать несложные маломощные схемы с использованием специализированных микросхем ШИМ-контроллеров. Такие ИМС имеют малое количество элементов обвязки и имеют отработанные типовые схемы включения, которые практически не требуют регулировки и настройки.
При работе с самодельными конструкциями или ремонте промышленных устройств необходимо помнить, что часть схемы всегда будет находиться под потенциалом сети, поэтому требуется соблюдать меры безопасности.
Преобразователи напряжения с 12 на 220 вольт
Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности
Что такое диодный мост, принцип его работы и схема подключения
Что такое ШИМ — широтно-импульсная модуляция
Что такое оптрон, как работает, основные характеристики и где применяется
Что такое частотный преобразователь, основные виды и какой принцип работы
Понятие блока питания
Одним из основных типов блоков питания является аналоговый блок питания. Аналоговый блок питания работает на основе линейного регулятора напряжения. Он получает постоянное напряжение переменного тока и преобразует его в постоянное напряжение, необходимое для питания электрических устройств. Аналоговые блоки питания имеют преимущество перед импульсными блоками питания в более низком уровне помех, но могут быть более громоздкими и менее эффективными.
Импульсный блок питания — это другой тип блока питания, который использует электронные компоненты, такие как конденсаторы, индукторы и трансформаторы, для преобразования электрического сигнала. Импульсные блоки питания обычно компактны, более эффективны и имеют широкий диапазон входных напряжений. Они также обладают более высокой частотой переключения, что позволяет им оперировать с более высокими частотами сигнала. Это делает их стабильными и надежными при работе на разных нагрузках.
Отличие между импульсным и аналоговым блоком питания заключается в основном в принципе работы и достоинствах каждого типа. В зависимости от конкретных требований и задач питания, выбор между импульсным и аналоговым блоком питания может быть осуществлен на основе энергопотребления, эффективности, стоимости, размера и других параметров.
Определение блока питания
Блок питания является одним из основных компонентов электронного оборудования, таких как компьютеры, телевизоры, мобильные устройства и другие устройства. Он подключается к источнику переменного тока (обычно розетке) и преобразует его в постоянный ток, который затем поступает на питающие цепи устройства.
Существует два основных типа блоков питания: импульсный и аналоговый. Они отличаются по принципу работы и характеристикам выходного напряжения и тока.
Импульсные блоки питания используются в большинстве современных электронных устройств. Они обеспечивают эффективное преобразование энергии, более компактные размеры и низкую стоимость. Импульсный блок питания выполняет преобразование энергии путем создания высокочастотных импульсов и их дальнейшего преобразования в постоянное напряжение и ток.
Аналоговые блоки питания, в отличие от импульсных, используют линейные регуляторы напряжения для преобразования энергии. Они обеспечивают высокую стабильность и точность выходного напряжения, но имеют более низкую эффективность, большие размеры и высокую стоимость.
Выбор между импульсным и аналоговым блоком питания зависит от требований конкретного устройства, его мощности, стоимости и других факторов
Важно учитывать эти различия при выборе и эксплуатации блока питания, чтобы обеспечить надежную и эффективную работу электронного оборудования
Мелкий ремонт устройства
Вследствие того, что ноутбук подразумевает высокую мобильность, многие юзеры этим активно пользуются. Как результат — перелом силового кабеля из-за частых перегибов. Не так давно узел с подобной проблемой ремонтировался у нас. Процесс ремонта запечатлен на фото.
Собственно вот: на картинке штатный девайс. Чаще всего переламывается провод непосредственно около корпуса.
Блок питания
Чтобы исправить данную поломку, нужно сделать следующее:
- Определить место на силовом кабеле, где переломились проводники;
- После этого можно приступать к разборке;
- Отрезать часть провода с неисправными жилами;
- На оставшемся проводе зачистить изоляцию и припаять провода на место.
Чтобы разобрать прибор такого типа, нужно проявить смекалку, так как корпуса у них неразборные. Приходится на свой страх и риск использовать подручные средства. Подойдет и обычный канцелярский нож.
Разборка
Чтобы снять внешний корпус, нужно разрезать стыковый шов по всему периметру. После этого нужно развести половинки корпуса в стороны. Для этого может потребоваться достаточно большое усилие. Под пластмассовым корпусом находится металлический кожух, предохраняющий электронную начинку от механических повреждений.
Снятие корпуса
Его тоже нужно снять. Под этим кожухом находится прозрачная пластиковая подкладка. Она служит для исключения предотвращения токоведущих частей блока к металлическому кожуху корпуса.
После того, как пластиковая подкладка удалена, можно откусывать кабель. В результате этих операций прибор принимает следующий вид:
Разобранный прибор
Дальше нужно отпаять с платы куски отрезанных проводов. Затем обработать место
ремонта, очистить его от остатков старого олова. На подготовленное место припаять зачищенные концы оставшегося провода, каждый на соответственное место.
Плата, готовая к пайке
Припаяв проводки, нужно дождаться остывания платы, после чего произвести сборку в обратном порядке. Чтоб пластмассовые половинки корпуса не распадались, можно их заново склеить, или просто замотать скотчем.
Проверка исправности
Осталось лишь проверить исправность прибора. Подсоединив к ноутбуку и включив его, убеждаемся, что все работает нормально. Ремонт прошел удачно.
Узел исправен и готов к работе.

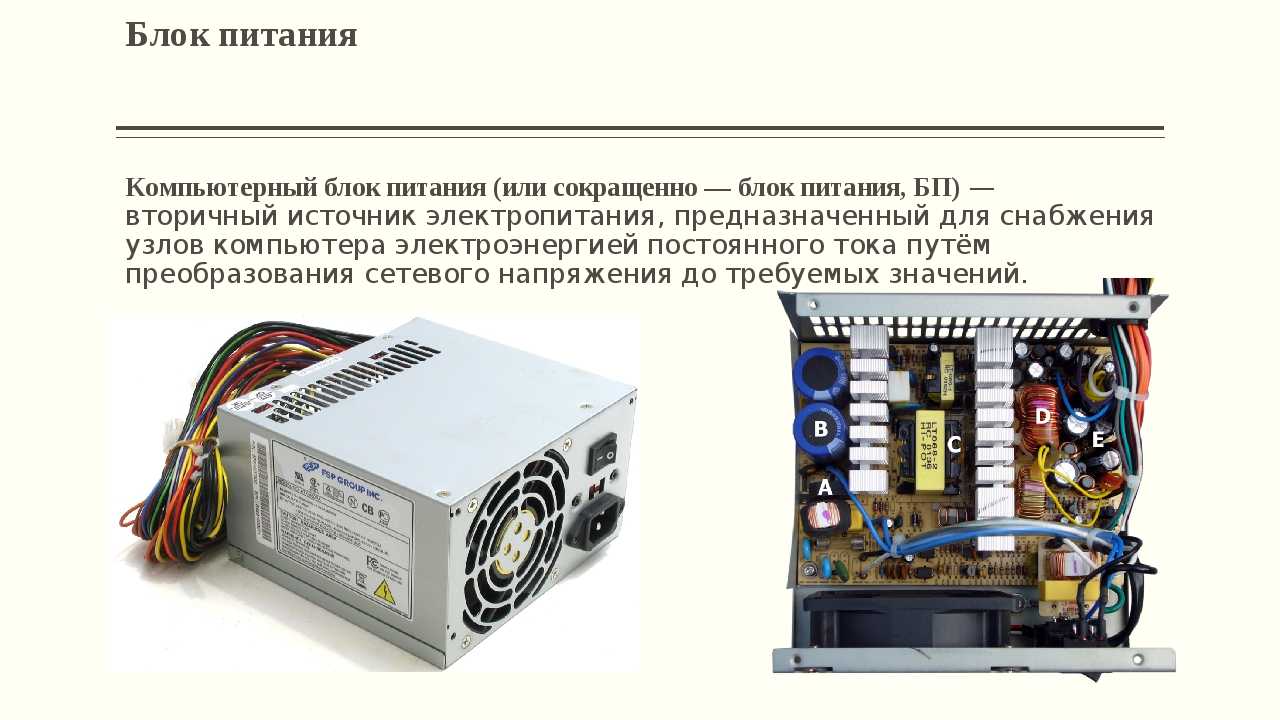

Что это такое и зачем нужно — вводная
Начнем мы с «золотого» правила выбора/покупки БП, которое гласит: «Скупой, платит дважды!» (а если скупой, еще и тупой, — то трижды :-)). Запомните его, ведь именно хороший блок питания залог стабильной и долговечной работы компьютера. Покупая дешёвую модель, Вы рискуете погореть, прошу заметить, в буквальном смысле.
Для того, чтобы сделать осознанный и правильный выбор, пробежимся по теории (куда же без нее), а затем «ударимся» в практику и поведаем о правилах выбора.
Итак, блок питания, он же «блокушник», он же «бэпэшник (и куча других названий) отвечает за обеспечение стабильного и корректного питания (т.е. характеристики не должны выходить за допустимые пределы при различных нагрузках) всех компонентов ПК. Кроме того, от него зависит надежность и сохранность информации на внутренних накопителях (в случае сбоя электросети, скачков напряжения и тп) и то, сколько времени проработают компоненты Вашего «закадычного» друга.
Всем известно, что компьютер подключается к стандартной электрической розетке, но (не всем известно), что его комплектующие не могут получать энергию напрямую из силовой электросети, по двум причинам.
Во-первых, в сети используется переменный ток, а компьютерным компонентам необходим постоянный. Поэтому одной из задач блока питания является «выпрямление» тока.

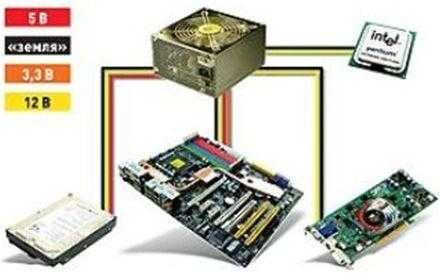

Во-вторых, разные компоненты компьютера для работы требуют различного напряжения питания, а некоторым необходимо сразу несколько линий с разным напряжением. Таким образом, БП, в числе много прочего, обеспечивает каждое устройство током с необходимыми параметрами и для этого в нем предусмотрено несколько линий питания (см. изображение).
Основными силовыми цепями являются линии напряжения: +3.3В, +5В и +12В. Причем, чем выше напряжение, тем большая мощность передается по данным цепям. Наиболее мощные потребители энергии, такие как видеокарта, центральный процессор и северный мост, используют линии +5В и +12В. На разъемы питания винчестеров и оптических приводов подается напряжение +5В, для электроники и +12В для мотора. Отрицательные напряжения питания −5В и −12В допускают небольшие токи и довольно часто материнской платой не используются.
