В чем разница прямой и обратной полярности аккумуляторов

Полярность аккумулятора прямая и обратная: как определить и на что влияет

Как установить полярность при отсутствии маркировки

Иногда (чаще всего на подержанных японских автомобилях) встречаются батареи, на которых информация о полярности либо отсутствует, либо ее невозможно понять (не все могут читать иероглифы). В такой ситуации рекомендуется использовать один из следующих способов:

  • Измерение диаметра клемм. Как правило, у плюсовой – он больше. Измерение проще всего проводить штангенциркулем, при его отсутствии можно попытаться надеть поочередно на обе клеммы провод с отрицательным зарядом. Если он подключается легко, значит, на своем штатном месте. Если приходится прикладывать усилия, скорее всего, соединение перепутано. Однако данный метод нельзя отнести к категории надежных и стопроцентно верных, поскольку крепление может оказаться, например, сильно ослабленным.
  • Проверить налет на клеммах. Это еще один ненадежный способ. Если батарея использовалась на протяжении длительного времени, на плюсовой клемме, как правило, образуется налет белого или зеленого цвета. Однако это не всегда так, кроме того, на новом или регулярно обслуживаемом аккумуляторе такого налета может и не существовать, значит, корректно установить знаки заряда таким способом достаточно сложно.
  • Использовать специальный прибор – мультиметр. Это наиболее точный способ определить полярность. Необходимо щуп черного цвета подсоединить к отрицательной клемме, красного – к положительной. Если значение напряжения на приборе будет положительным, значит, щупы присоединены корректно, и знаки заряда определены верно. При отрицательном напряжении они перепутаны. Таким образом полярность будет установлена, и владелец автомобиля сможет корректно подключить АКБ.

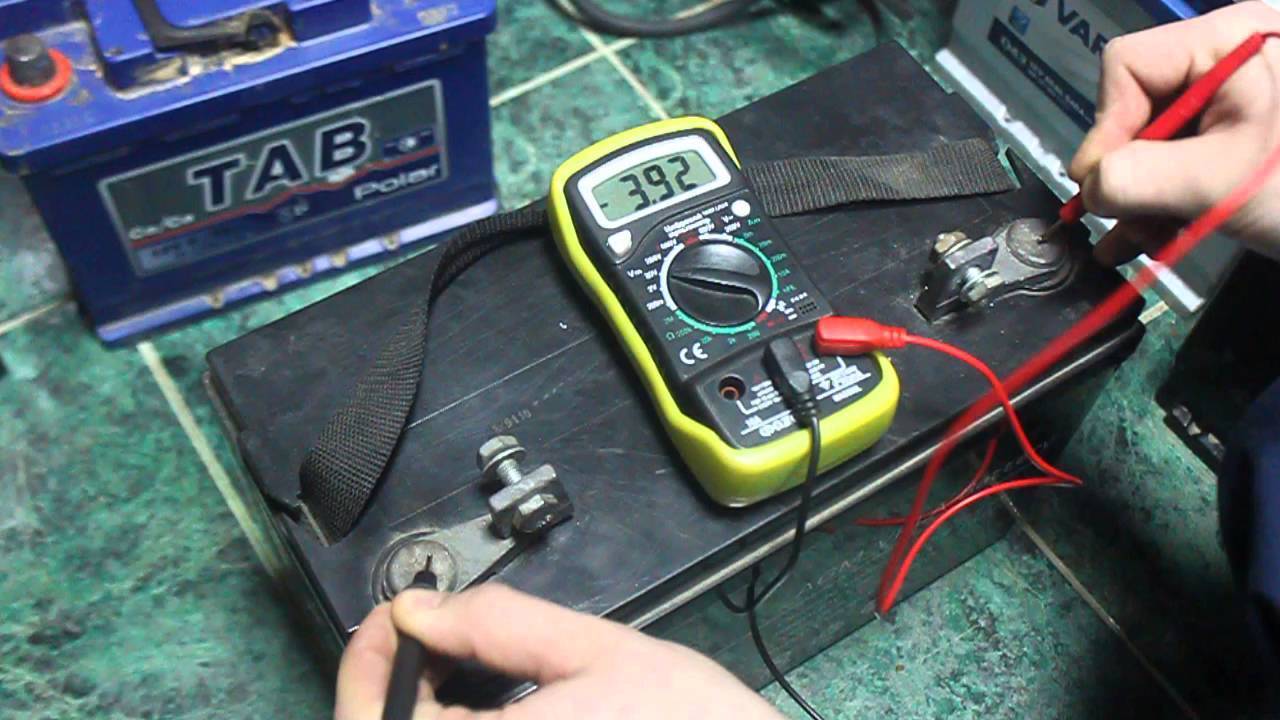

Определение полярности с помощью мультиметра

В заключение несколько рекомендаций по эксплуатации АКБ и его правильной установке:

  • Приобретать батарею лучше всего в хорошо известных торговых точках. Это избавит от проблем при покупке севшего АКБ или при определении полярности. Торговые компании, которые дорожат своей репутацией, предлагают только качественный товар со всеми необходимыми маркировками.
  • Если определить, где плюс, а где минус сложно, то следует использовать специальные приборы, после чего рядом с клеммами приклеить соответствующие таблички, чтобы избежать сложностей при установке в будущем.
  • Электропроводка и сама батарея всегда должны быть исправны. Для этого необходимо соблюдать рекомендации производителей и регулярно проходить ТО.

Выполнение таких простых рекомендаций позволит обеспечить долговечность батареи и исправность автомобиля.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

Советуем изучить Емкостное сопротивление

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

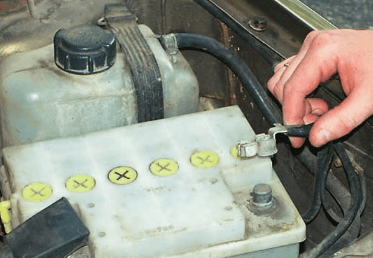

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

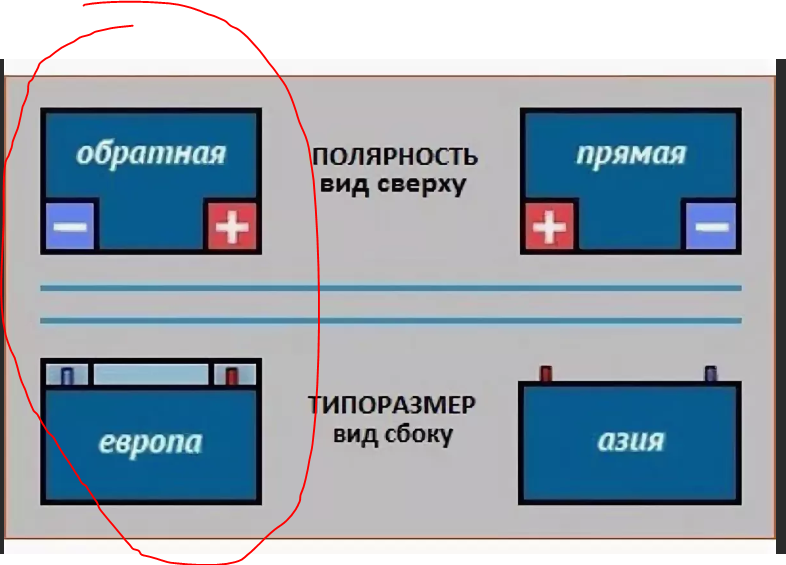

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

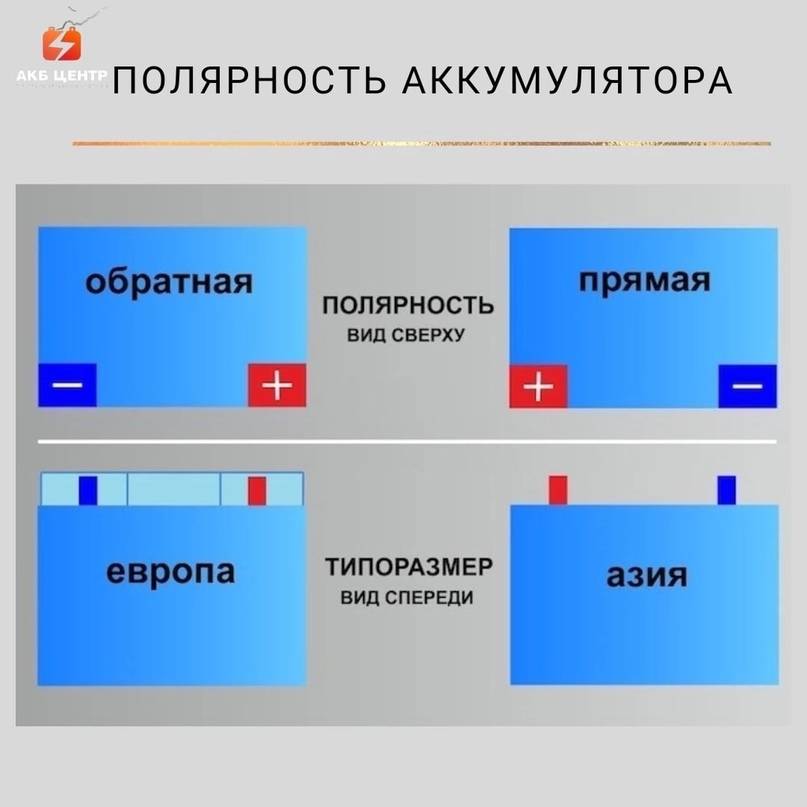

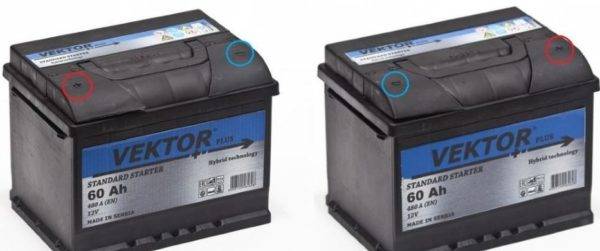

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

  • перестанут показывать приборы на панели, погаснет приборная подсветка;
  • перегорит диодный мост или реле напряжения в генераторе;
  • выйти из строя блок управления двигателем;
  • сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

  • не хватает длины плюсового провода, его приходится сильно натягивать;
  • плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Прямая и обратная полярность АКБ – что значит и в чем отличие

Для автомобиля аккумуляторная батарея — важнейший элемент. Она обеспечивает уверенный старт ДВС, питает электронные компоненты, доустановленные устройства. Чтобы обеспечить этот процесс, АКБ должна быть подключена к бортовой сети при помощи полюсных выводов. Последние находятся на крышке герметичного корпуса. Один из выводов имеет маркировку «-», а другой «+». При помощи клемм-выводов выполняется и зарядка аккумулятора. Главное, при подключении, подзарядке — не перепутать полюсные выводы, а для этого нужны знания о полярности аккумуляторных батарей. Выясним, что такое полярность аккумулятора, как ее определить, какой она бывает.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость. Что общего между этими аккумуляторами? — да практически всё!

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Зачем так много стандартов?

Вопрос непростой. Дело в том, что автомобильная промышленность в разных странах развивалась синхронно. Если бы существовал некий эталон, который реально стал бы прообразом первого автомобиля для остальных – другое дело.

Разбираться в истоках разных стандартов так же бессмысленно, как пытаться понять, почему существует левостороннее и правостороннее движение на дорогах.

Если не брать во внимание экзотику с расположением клемм на короткой стороне, или по диагонали – то есть два основных стандарта:

  • Прямая полярность (обозначается цифрой «1»), применяется на автомобилях, выпущенных для российского (читай СНГ), американского и азиатского рынка
  • Обратная полярность (обозначается цифрой «0»), применяется на автомобилях для европейского рынка.

Соответственно, владельцы автомобилей могут условно определить полярность аккумулятора по месту рождения (или предназначения) своего механического коня.

Почему условно? Если у вас скажем Ford Focus для европейского рынка – у него будет АКБ обратной полярности (в том числе и на машинах российской сборки). Если вы привезли эту же модель из-за океана, полярность будет прямая.

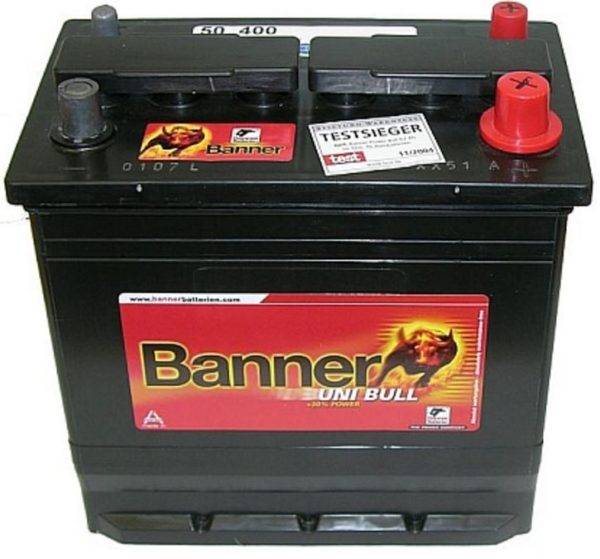

Интересный факт – некоторые производители выпускают АКБ, с двумя рядами клемм – для любого стандарта автомобилей.

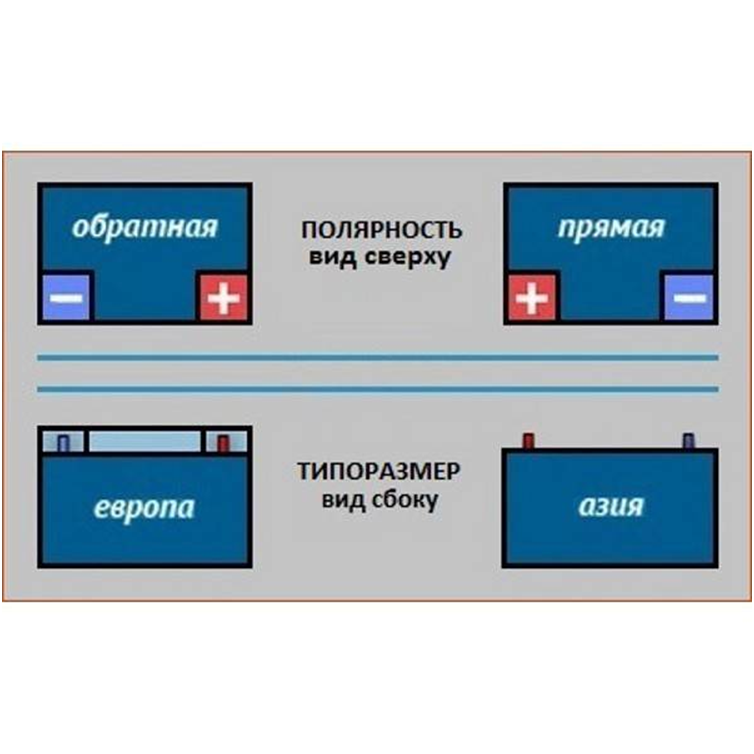

Что такое полярность аккумулятора

Полярность АКБ определяет последовательность расположения клемм на аккумуляторе. Она бывает прямой и обратной. Давайте разберемся, что это такое и как определить полярность аккумулятора автомобиля.

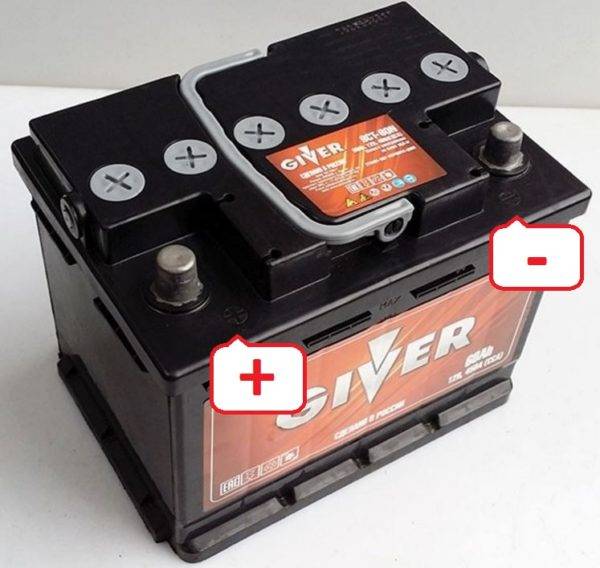

Прямая

Все автомобили, что выпускались в Советском Союзе, были оснащены батареей с прямым типом установки выводов. На них, если АКБ повернуть разъемами к себе, положительный разъем находится слева, а отрицательный – справа. Сейчас большинство транспортных средств, выпускаемых в странах СНГ, комплектуются батареями, имеющими прямое расположение полюсов. Такие накопители электрической энергии обозначаются знаками «1», «L». В Корее и Японии распространено обозначение «JL».

Обратная

Почти на все импортные автомобили установлены аккумуляторы с обратной полярностью. У них отрицательная клемма устанавливается слева, а положительная – справа, если смотреть на АКБ с той стороны, на которой находятся клеммы. Эти накопители обозначаются знаками «0», «R». В Корее и Японии применяется обозначение «JR».

Давайте разберемся, в чем разница между прямой и обратной полярностью.

В чем разница

Аккумуляторы с прямым и обратным полярностью отличаются только положением клемм. Однако при установке накопителя с неправильным расположением разъемов могут возникнуть проблемы с длиной проводов. Иногда эту проблему можно решить, если есть возможность установить АКБ в гнездо развернув его на 180 градусов, но не на всех машинах получится подключить провода — просто не хватает длины провода. Однако в любом случае лучше покупать изделие с нужным расположением разъемов.

Чтобы узнать, по какому стандарту установлены выводы, нужно повернуть накопитель лицевой стороной к себе. Определить лицевую сторону несложно. На ней присутствует этикетка с техническими характеристиками. При таком положении выводы будут находиться возле вас.

После того как вы расположили накопитель лицевой стороной к себе, нужно определить, где находится положительный, а где отрицательный выводы. Обычно клеммы подписаны. Иногда производители применяют свою систему маркировки. Например, на положительный вывод надевают колпачок красного цвета, а на отрицательный – синего или черного.

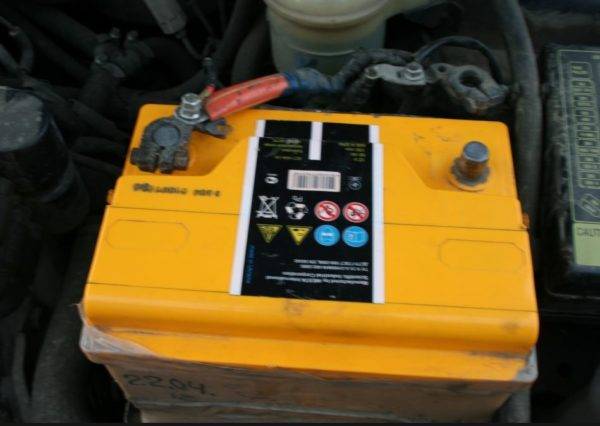

Если накопитель электроэнергии уже установлен на транспортном средстве, то свободно поворачивать его не удастся. В таком случае следует попытаться развернуть его мысленно.

Теперь легко определить полярность: если слева расположен положительный разъем, то она прямая, а если отрицательный, то обратная.

На грузовых автомобилях другое расположение выводов. Обычно они располагаются на короткой стороне накопителя. Но порядок определения типа накопителя электричества тот же.

При обратном расположении контактов плюс будет слева, а минус – справа. Маркируются такие изделия цифрой «3».

При прямом минус находится слева, а плюс – справа. Обозначаются они цифрой «4».

Имеются также накопители энергии для грузовых транспортных средств, у которых контакты расположены по диагонали.

Как достоверно узнать полярность своего аккумулятора?

Даже при наличии технической документации на автомобиль, просто загляните под капот (или в багажник, как например в BMW). Маркировка обязательно будет на корпусе батареи в виде выдавленных в пластмассе значков «+» или «-».

Обратите внимание
Никаких наклеек завод не использует, разве что в декоративных целях. Только тиснение возле контактов.. Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность

А выдавленный значок стереть невозможно.
Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность. А выдавленный значок стереть невозможно.
Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

  1. При покупке новой батареи. Узнав размер и параметры АКБ для вашего авто, продавец поинтересуется полярностью. Разумеется, если вы не приехали в магазин на машине
  2. При самостоятельной установке нового аккумулятора
  3. При подключении зарядного устройства. Вне зависимости от того, установлен аккумулятор на авто, или он снят
  4. При подключении к другому автомобилю для аварийного запуска (так называемое прикуривание).

Получится ли подключить полярность наоборот, если вы по ошибке купили не ту АКБ, а замена невозможна?

В новых автомобилях это сделать проблематично. Подкапотное пространство плотно заполнено, и производители не позволяют такую роскошь, как длинные гирлянды силовых проводов.
Вероятнее всего, один из кабелей подключится легко, а у второго просто не хватит длины. В таком случае остается вариант для экстренного подключения – аккумулятор следует развернуть на 180°.

Тогда клеммы окажутся на противоположной стороне, но с правильным расположением. Перекинув провода поверх батареи, можно их подключить.

Важно! Это вариант для аварийных случаев, постоянно ездить с таким подключением нельзя. Придется заменить АКБ.. Если кабели достаточно длинные – можно подключить их крест-накрест

Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание

Если кабели достаточно длинные – можно подключить их крест-накрест. Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание.

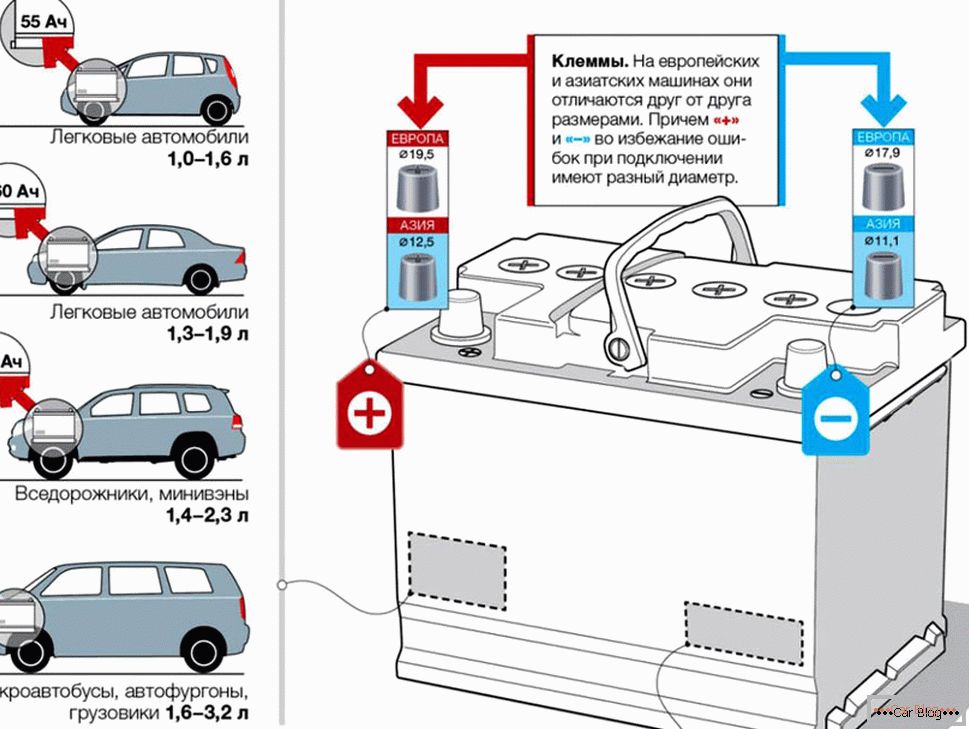

Отличия между плюсовой и минусовой клеммой

Вначале желательно разобраться в устройстве аккумулятора, наиболее распространенной разновидностью которого является кислотно-свинцовый. Он представляет собой пластиковый короб, разделенный на 6 секций, каждая из которых является отдельным элементом питания. В любой секции находится пакет пластин с чередующейся полярностью. На пластины с положительным зарядом наносят диоксид свинца. Губчатый свинец используется для имеющих отрицательный заряд.

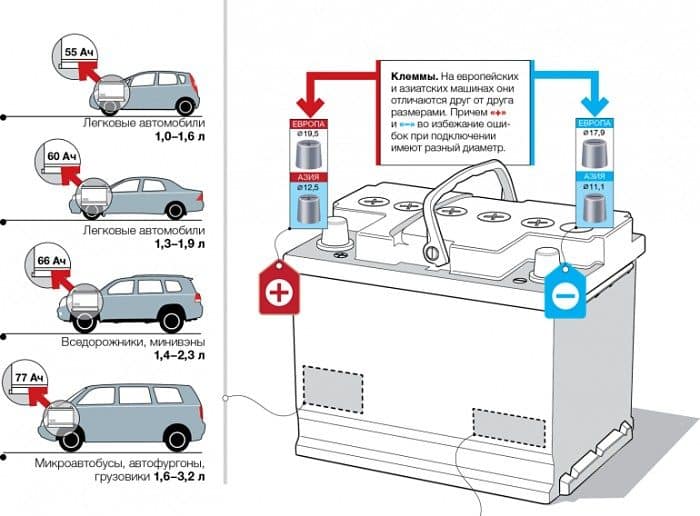

Клеммы можно отличить по внешнему виду, европейские имеют цилиндрическую форму, то есть, имеют круглое сечение. Азиатские делят на две разновидности, они могут быть круглыми или плоскими. Если вместо круглых используются плоские, они часто имеют резьбу. Разница в размерах также наблюдается, у европейских диаметр минусовой — 17,9 мм, а у азиатской — 11,1. Плюсовой контакт в авто из Европы имеет диаметр 19,5 мм, в азиатских машинах — 12,7.

Если ставится аккумулятор с другой полярностью, контакты не подсоединяются из-за разницы в диаметре. Подключение возможно только через специальный переходник. Еще одно различие между двумя типами — в батареях европейского типа клеммы спрятаны в нишах, поэтому не выделяются на корпусе. В азиатских они возвышаются над крышкой и при установке на другое авто могут даже упираться в капот. Основные различия между клеммами с разными зарядами приведены в таблице:

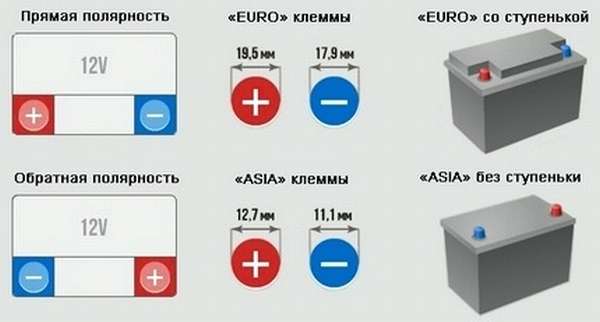

Основные различия между положительными и отрицательным клеммами
Плюсовая Минусовая
РасположениеПрямая полярность или «Азия» — клемма слева, обратная полярность или «Европа» — справа.Прямая полярность — клемма справа, обратная полярность — слева.
Размер«Азия» — 17,5 мм, «Европа» — 19,5 мм.«Азия» — 11,1 мм, «Европа» — 17, 9мм.
Цвет колпачка или опознавательного кольцаКрасныйСиний, серый, чёрный или серебристый.
ФормаИмеют одинаковую форму — цилиндрическую, в азиатских аккумуляторах могут быть плоскими.
ВысотаПо высоте не отличаются, в АКБ типа «Европа» находятся в нишах на крышке, в АКБ типа «Азия» возвышается над крышкой.

Типы аккумуляторов и их полярности

Вот несколько примеров типов аккумуляторов и их полярности:

  1. Свинцово-кислотный аккумулятор — положительный электрод выполнен из свинца оксидированного соединения (PbO2), а отрицательный электрод выполнен из свинца (Pb). Этот тип аккумулятора обычно используется в автомобильных батареях и имеет напряжение 12 В.
  2. Литий-ионный аккумулятор — положительный электрод выполнен из оксида лития (LiCoO2, LiMn2O4 и т.д.), а отрицательный электрод выполнен из графита (C) или другого материала, способного вступать в реакцию с литием. Этот тип аккумулятора широко используется в мобильных устройствах, электроинструментах и электромобилях.
  3. Никель-кадмиевый аккумулятор — положительный электрод выполнен из оксида никеля (NiOOH), а отрицательный электрод выполнен из кадмия (Cd). Этот тип аккумулятора широко использовался в прошлом в портативных электронных устройствах, но в настоящее время он не так популярен из-за своей низкой энергетической плотности и содержания токсичных веществ.
  4. Никель-металлогидридный аккумулятор — положительный электрод выполнен из оксида никеля (NiOOH), а отрицательный электрод выполнен из металлогидрида. Этот тип аккумулятора широко используется в портативных электронных устройствах и электроинструментах.

Важно отметить, что внутренняя конструкция и материалы, используемые в аккумуляторах, могут отличаться даже в рамках одного типа, поэтому перед использованием аккумулятора важно ознакомиться с его характеристиками и инструкциями по эксплуатации

Какие будут последствия, если перепутал клеммы?

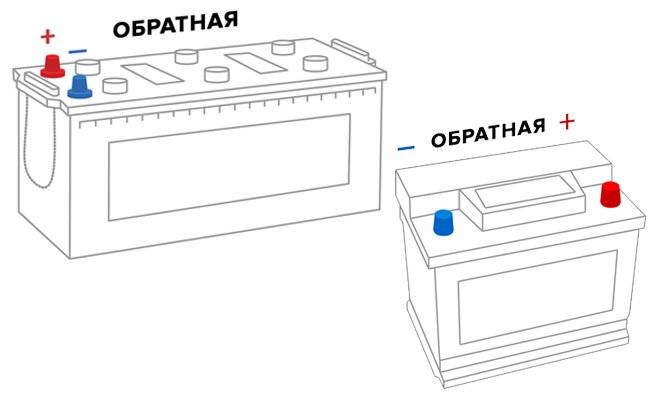

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Обратная полярность

Что такое полярность АКБ?

Можно ли установить другой полярности?

Теоретически можно. Но, как сказано выше, подобное может привести к лишней трате средств и дополнительным хлопотам с постановкой в гнездо, длиной проводов, несоответствием диаметра клемм. Другое дело, если подключить новый АКБ некорректно. Это может привести к тяжелым последствиям. Поэтому, если в технической документации указано, что для авто нужна прямая полярность АКБ, разумнее купить батарею именно прямой полярности.

Какими будет последствия, если перепутать полярность при подключении?

  • поломка генератора;
  • перегрев диодного моста;
  • выход из строя диодов (сопровождается хлопком при разрушении корпуса, запахом);
  • выход из строя бортовой электроники;

Но только не мощные потребители электротока — усилители, магнитолы. В них есть элементы, например, конденсаторы, которые крайне чувствительны к переполюсовке. Их поломка гарантирована из-за нагрева. Первоначально от повышения температуры конденсатор вздуется, а затем взорвется. Процесс будет сопровождаться характерным звуком и запахом.

  • выход из строя реле в проводке;
  • короткие замыкания в сети и пр.

При прикуривании тоже крайне важна обратная и прямая полярность аккумулятора, что это такое описано выше. Некорректное подключение клемм с АКБ донору доставит не меньше проблем. В первую очередь вызовет мгновенное короткое замыкание с напряжением 24 В. В лучшем случае (если провода клемм имеют достаточное сечение — не менее 16 мм2) нагреются и оплавятся соединяющие провода, в худшем — водитель получит ожог рук. Повышение температуры может означать только одно — неправильную постановку зажимов.

Поэтому прикуривание выполняют по следующей схеме:

  • «крокодил» клеммы крепится на положительном выводе прикуриваемого авто;
  • «крокодил» клеммы крепится на положительном выводе АКБ доноре;
  • «крокодил» клеммы крепится на отрицательном выводе АКБ доноре;
  • «крокодил» клеммы устанавливается на отрицательном выводе прикуриваемого авто.

Способы, как можно определить полярность

Определить этот параметр для правильного подключения проводов можно путем внимательного осмотра устройства. Как сказано выше, для каждой полярности предусмотрена своя маркировка, а также символы возле клемм для подключения проводов. Более точно узнать этот параметр позволит сервисная книжка к автомобилю, а также советы, приведенные выше (автор видео — канал Ник86 авто-стройка).

В том случае, если на конструкции аккумулятора нет никаких отметок и признаков полярности, соответственно, вы не знаете, как подключить провода, то можно попробовать провести тест. Вам потребуется мультиметр, щупы которого нужно соединить с клеммами. В том случае, если напряжение на дисплее тестера будет положительное, это свидетельствует о том, что щупы были подключены верно (на самих щупах есть отметки «+» и «-»). Если же диагностика показало отрицательное напряжение, то прибор для тестирования вы подключили неверно.

Есть еще несколько способов определения:

  1. По цветовому обозначению. Маркировка цветом есть на многих современных батареях — в данном случае плюсовой вывод всегда отмечается красным. Так что спутать выводы не получится.

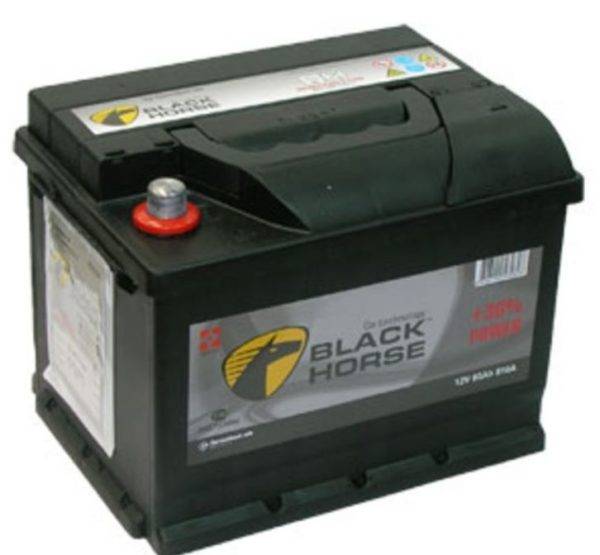

  2. По размерам штырей. Опытные автолюбители знают, что положительная клемма всегда больше по размерам, чем отрицательная. Такое отличие характерно для многих современных аккумуляторов и даже с износом устройства оно остается. Как вы понимаете, по таким способам определить параметр значительно проще, чем с мультиметром.

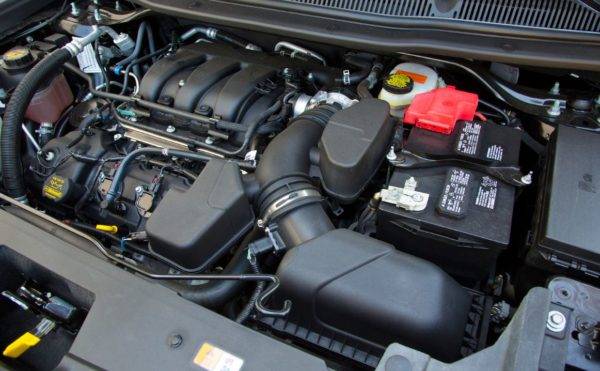

В батареях, выпущенных в США, штырей попросту нет — вместо них устройство оборудуется выемками, в которые монтируются токопроводящие контакты.

Можно ли поменять полярность на аккумуляторе автомобиля

Что такое полярность?

Полярность — понятие, определяющее расположение полюсных выводов (внешние токовыводящие элементы) на крышке или лицевой стороне АКБ. Существует два стандартных типа положения:

  • Прямая.
  • Обратная.

Но токовыводы могут располагаться и иначе. Такие «экзотические» аккумуляторы не прижились у автовладельцев Европы и стран СНГ, поэтому попадаются на прилавках магазинов крайне редко. Осталось выяснить, что такое полярность аккумулятора прямая или обратная, есть ли между АКБ разница.

Прямая полярность аккумулятора

АКБ этого типа принадлежат разработке советских инженеров. Все авто, выпускавшиеся в СССР оснащались аккумуляторными батареями прямого типа. Для них характерно следующее расположение полюсных выводов — «+» слева и «-» справа. С таким расположение токовыводов выпускаются батареи и сегодня. Довольно внушительный процент транспортных средств иностранных брендов, которые собираются на территории стран СНГ оснащаются АКБ с левым «+».

Обратная полярность аккумулятора

Аккумуляторы обратной полярности изготавливают производители европейских государств. Поэтому все импортные транспортные средства комплектуются батареями, у которых токовыводы расположены с точностью до наоборот — «+» справа и «-» слева.

Чем отличаются аккумуляторы?

Если речь идет только о полярности, то отличие одно — расположение токовыводов на крышке оборудования. Никаких физических и эксплуатационных сверх особенностей раскладка полюсных выводов батарее не дает, но при установке в транспортное средство аккумулятора не той полярности неизбежно возникнут сложности с длиной проводов клемм. Не имеет значения, что и старая АКБ, и новая комплектующая изготовлены одним производителем. Длины проводов не хватит! Чтобы избежать дополнительных трат и потери времени на наращивание проводов, разумнее сразу выбрать и купить аккумуляторную батарею нужного типа.

Что такое полярность аккумулятора и для чего ее определять?

Данная характеристика определяет местоположение основных выводов устройства, поэтому при выборе на нее нужно обратить внимание особо пристально. Покупка АКБ с неправильной полярностью приведет к невозможности прямой установки, проблемам с подключением проводов и риском появления опасной ситуации (замыкание, возгорание и пр.). В каждом автомобиле есть ниша под аккумулятор, которая имеет свой размер и форму, поэтому установка элемента возможна только в одном положении

Если автомобилист приобретает АКБ с другой полярностью, не предусмотренной конструктивно в конкретной модели, то длины штатных проводов не хватит для соединения. В целом подобную проблему можно решить, если нарастить их, однако для этого нужно иметь паяльное оборудование, расходники и соответствующие навыки

В каждом автомобиле есть ниша под аккумулятор, которая имеет свой размер и форму, поэтому установка элемента возможна только в одном положении. Если автомобилист приобретает АКБ с другой полярностью, не предусмотренной конструктивно в конкретной модели, то длины штатных проводов не хватит для соединения. В целом подобную проблему можно решить, если нарастить их, однако для этого нужно иметь паяльное оборудование, расходники и соответствующие навыки.

Другой неприятностью может стать короткое замыкание, которое происходит уже после подключения в случае соединения проводов не с теми контактами. Данное явление способно вызвать сгорание предохранителей, вывести из строя генератор, «убить» контакты и микросхемы приборов на панели или оптики, причинить иные неудобства. Естественно, сам аккумулятор после замыкания негоден к последующей эксплуатации.

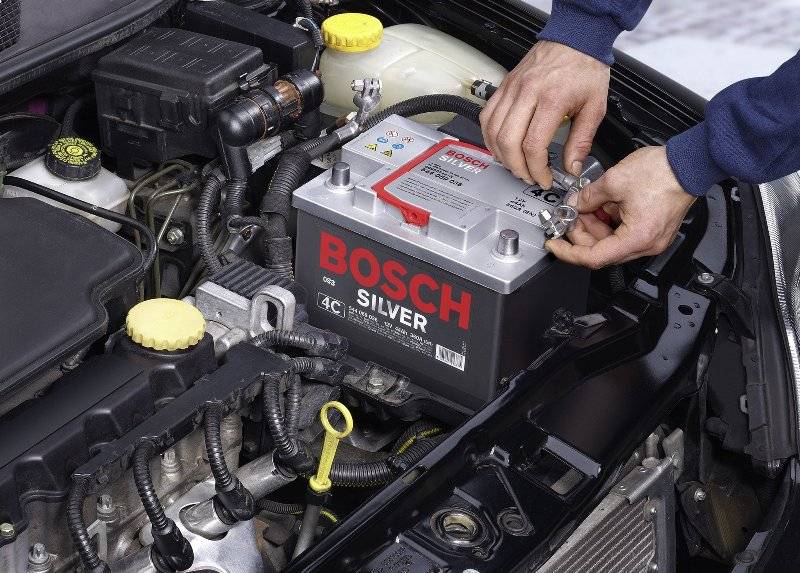

Как подключить аккумулятор правильно

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

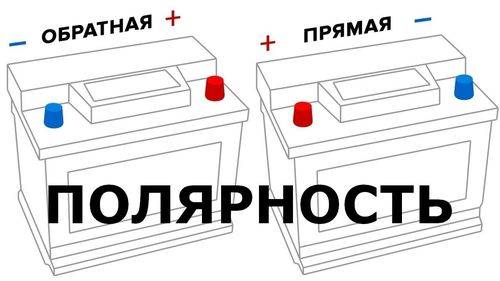

Расположение токовыводящих элементов

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа. Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской

Для ее обозначения была выбрана цифра «3». Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
