В чем разница между удлинителем и сетевым фильтром?

Разница между блоком питания и сетевым фильтром

Основы работы удлинителя и сетевого фильтра

Удлинитель — это силовая плата с несколькими розетками, прикрепленная к концу гибкого кабеля, который подключается к розетке. Это просто удлинитель, который обеспечивает простое параллельное питание для нескольких электронных устройств одновременно. Его также называют платой с несколькими розетками, которая может питать от двух до дюжины гаджетов одновременно. Сетевой фильтр или подавитель перенапряжения — это электронное устройство, предназначенное для защиты электронных устройств от внезапных скачков напряжения или перепадов напряжения путем ограничения любого превышения напряжения выше определенного порога.

Форм-фактор для удлинителя и сетевого фильтра

Снаружи оба устройства выглядят одинаково; на самом деле, форм-фактор удлинителя заставляет многих людей думать, что все удлинители — это сетевые фильтры, но это не так. Удлинитель — это многосекционная плата, которая подключается к розетке. Обычно он поставляется с автоматическим выключателем, но не обеспечивает реальной защиты от перепадов напряжения. Сетевой фильтр — это совершенно другое оборудование, которое имеет компактный форм-фактор, но обеспечивает высокий уровень защиты чувствительных электронных устройств от случайных скачков напряжения.

Рейтинг поглощения/рассеивания энергии

Поглощение/рассеивание энергии — это рейтинг джоулей, который измеряется в джоулях. Рейтинг поглощения энергии говорит о том, сколько ударов может выдержать устройство защиты от импульсных перенапряжений, прежде чем оно выйдет из строя. Этот рейтинг в джоулях указывает на то, сколько энергии может поглотить устройство, прежде чем оно выйдет из строя. Все сетевые фильтры поставляются с таким рейтингом джоулей, и чем больше этот рейтинг, тем выше защита. Если сетевой фильтр рассчитан на 500 джоулей, это означает, что он может выдержать пять ударов по 100 джоулей или один удар в 500 джоулей, прежде чем отключится. В целом, чем больше джоулей, тем больше защита от внезапных скачков напряжения. Разветвитель питания предлагает только больше розеток и обычно не имеет рейтинга поглощения энергии.

Время отклика в удлинителях и сетевых фильтрах

Это еще один из номиналов сетевых фильтров, определяющий способность устройства защиты от перенапряжений (SPD) реагировать на пороговое значение напряжения. Проще говоря, время реакции SPD определяет продолжительность времени, в течение которого электронное устройство подвергается воздействию скачка напряжения. Все сетевые фильтры имеют определенное время срабатывания, чтобы сгладить скачки напряжения в пределах безопасного порогового значения. Время срабатывания основано на данных компонентов, и чем меньше время срабатывания, тем более защищены устройства. Устройства защиты от импульсных перенапряжений реагируют почти мгновенно, когда видят скачок напряжения. Удлинители питания, напротив, не имеют показателей времени срабатывания.

С заземлением или без

Ответ на вопрос, покупать сетевой фильтр с заземлением или без, зависит от типа подключаемого оборудования. Например, для стиральной машинки или другого мощного устройства существует опасность пробоя напряжения на корпус. Такой технике понадобится сетевой фильтр с заземлением. Для холодильника, для ИБП, для бытовой техники можно выбрать более простое устройство. Однако стоит учитывать режим его эксплуатации. Если не предусматривается защита от пробоя, перенапряжения, можно купить любое устройство.

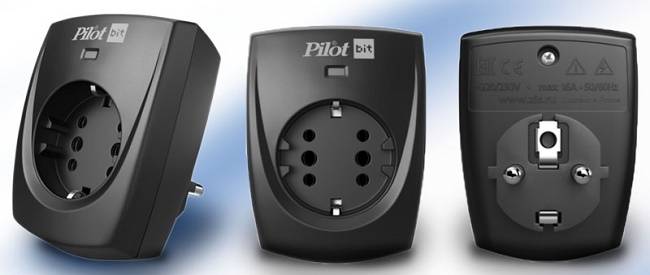

Однако в случае покупки устройства для защиты от аварийных ситуаций (перенапряжение, пробой грозовым разрядом и так далее) неверный выбор способен нести опасность. В качестве примера можно рассмотреть модель Pilot BIT. Его модификация в черном корпусе, фильтр с заземлением, в домах с розетками без заземления может вызвать аварийную ситуацию. Схема замыкания варисторов инициирует попадание напряжения на корпус, возникновение опасности электротравмы. Модификация S в белом корпусе рассчитана на розетки без заземления. В случае возникновения аварийной ситуации при грозовом пробое фильтр не сможет защитить подключенные устройства. В сети с заземлением такая модификация имеет ключевой недостаток в виде отсутствии развязки между сети дома с заземлением и соответствующего контура электронных приборов.

В чем отличие сетевого фильтра от обычного удлинителя с кнопкой? И как сделать правильный выбор при покупке и не ошибиться?

Ранее, в уже опубликованной статье «Как правильно выбрать качественный удлинитель для дома и квартиры? Советы по выбору удлинителя от 220.ru», мы описывали разновидности удлинителей, в том числе с кнопкой выключения. Они очень схожи по внешнему виду с сетевыми фильтрами, однако, имеют различия и по стоимости, и по характеристикам.

Рассмотрим разницу между удлинителем и сетевым фильтром, и как не перепутать один с другим при покупке.

Удлинитель по своим техническим характеристикам является полным аналогом стационарной розетки. То есть, если сказать простыми словами, это обычная переноска из силовых розеток. Она может иметь кнопку выключения, которая одновременно выключит все приборы, подключенные в удлинитель.

Удлинитель выбрать намного проще, чем сетевой фильтр

В нашей статье мы уже давали Вам советы по выбору удлинителя, и рассказывали о таком важном параметре, как сечение проводов

Удлинитель будет незаменим, если Вам нужно подключить несколько зарядных устройств одновременно, фен или утюг в отдалении от силовых розеток.

Сетевой фильтр – это устройство для фильтрации и подавления импульсных помех. Если объяснять простым языком, сетевой фильтр выполняет функции по защите от короткого замыкания и высокочастотных помех в общей сети электрического тока. Все очень просто – бытовая и офисная техника рассчитана на частоту напряжения в сети не более 50 Гц, а при резком скачке напряжения предохранители, которые встроены в нашу технику, не выдерживают и перегорают. Будет очень обидно, если это произойдет с новым компьютером или телевизором.

Однако хотелось бы добавить одно уточнение! Сетевой фильтр не является аналогом стабилизатора напряжения. В сетевой фильтр встроена специальная электронная плата и ее назначение – удерживать кратковременные перенапряжения в электрической сети. Кстати, именно из-за наличия варистора стоимость сетевых фильтров выше, чем обычных удлинителей.

Давайте обратимся к характеристикам качественного сетевого фильтра.

У надежного сетевого фильтра должны быть:

Кнопка включения.

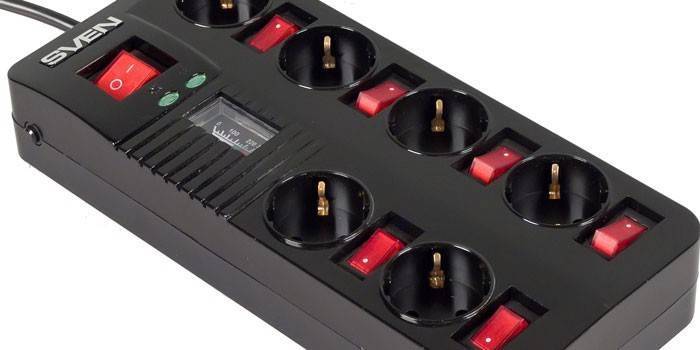

Обычно сетевой фильтр оснащен одной широкой кнопкой включения/выключения на самом корпусе. Также Вы можете увидеть в продаже и другие модели, в которых есть индивидуальная кнопка для каждого входа.

Предохранитель.

У него есть две главных задачи, которые он должен выполнять. Во-первых, защищать потребители электрической цепи от коротких замыканий, а во-вторых, отключать устройство при обнаружении превышения расчетной мощности самого сетевого фильтра.

Все значения мощности и допустимого тока можно узнать, прочитав технические характеристики Вашего сетевого фильтра на корпусе или в инструкции.

Варистор.

А его задача состоит в том, чтобы защитить устройства от кратковременного перенапряжения, которое может быть вызвано помехами или грозой.

Конденсатор.

Для защиты обычно применяются конденсаторы, рассчитанные на взаимодействие с напряжением в питающей сети до 250 В и способные выдержать кратковременный всплеск в сети до 2,5 кВ. Таким образом, можно сказать, что целью работы конденсатора является устранение в нагрузке кратковременных высокочастотных помех, которые возникли между фазным и нейтральным проводником.

Дроссель.

Как и конденсатор, противостоит высокочастотным помехам. Благодаря их совместной «работе», где дроссель с помощью индуктивного сопротивления не пропускает к розеткам в фильтре высокочастотные помехи, а конденсатор возвращает обратно их в сеть, мы можем спать спокойно, не боясь за дорогостоящую технику.

В каких случаях сетевой фильтр стоит покупать?

Он не пригодится при использовании фена, утюга, электрочайника, зарядных устройств и прочей мелкой бытовой техники.

А вот для подключения:

домашнего кинотеатра;
компьютера, ноутбука;
холодильника;
и другой бытовой техники, которая имеет различные программные функции,

мы советуем приобрести надежный сетевой фильтр, который Вы можете купить на нашем сайте 220.ru.

Надеемся, что благодаря нашей статье, Вы смогли разобраться, чем отличается обычный удлинитель от сетевого фильтра и сделаете правильный выбор!

Как правильно выбрать сетевой фильтр и удлинитель

Есть несколько параметров при выборе, на которые необходимо обратить внимание.

Максимальная нагрузка

Изначально нужно определиться, какая техника будет подключена. Расчет происходит просто – это соответствие всех подключаемых электроприборов к сумме мощности устройства.

У удлинителей есть лимит, только некоторые модели справляются с нагрузкой больше 3,5 кВт. Но их вполне хватит для одновременного подключения вентилятора, увлажнителя воздуха и зарядки смартфона. Множество моделей спокойно выдерживают подключение электроинструментов при ремонте.

Сетевые фильтры выдерживают мощность более 4 кВт – это подойдет для подключения мощных устройств.

Количество розеток

Определенное число рассчитано, чтобы не приходилось постоянно отключать одни приборы, а затем подключать другие. Необходимо учитывать максимальную нагрузку и не включать в устройство все приборы одновременно. Некоторые модели оснащены USB-портами: к ним можно подключать провода для зарядки.

Кабель

Стоит обратить внимание на длину, диаметр и сечение жил кабеля. Стандартная его длина – 1,8 м

Но можно встретить и нестандартные 0,5м, 3м, 5м

Вариантов много, но важно сразу понять, насколько далеко находятся приборы от основной розетки. Также необходимо учитывать размещение устройства: для закрепления на стене понадобится кабель подлиннее

Диаметр провода не менее важен. Специалисты рекомендуют выбирать модели в 5мм и больше.

Важно учесть, что кабели для домашнего и уличного использования должны различаться. Для дома подойдет – тип ПВ, а, например, для гаража – КГ, так как он сможет выдержать перепад температуры.. Сечение жилы, помогает определить, какую нагрузку выдержит модель

Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Сечение жилы, помогает определить, какую нагрузку выдержит модель. Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Дополнительная защита

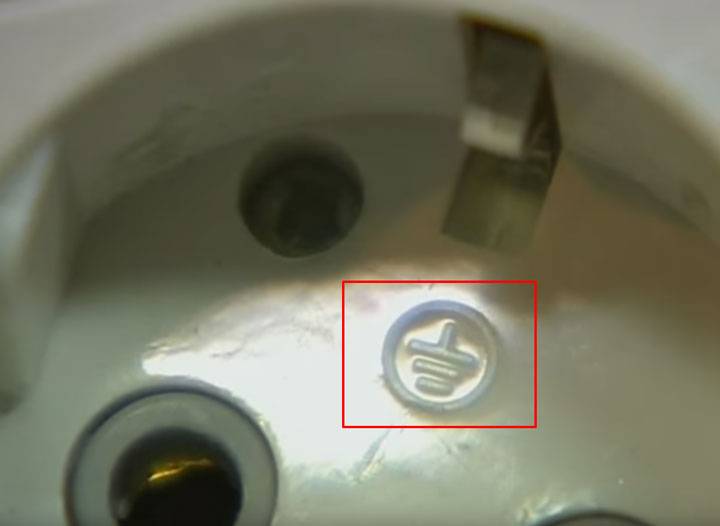

Что такое удлинитель с заземлением? Это прибор, оснащенный защитой от попадания тока на корпус аппарата и подключенных к нему приборов, тем самым, он защищает пользователя от ударов тока. Стоит отметить, если используемая розетка без заземления, то и заземление удлинителя не сработает.

Отдельные модели имеют защиту от влаги и пыли. Есть два стандарта защиты – IP20 и IP44. Бытовые чаще всего сделаны по стандарту IP20, модели для улицы – IP44.

Чем отличаются фильтры от удлинителей

Традиционно сетевые фильтры или удлинители покупаются для удобства — ведь среднестатистическому пользователю приходится подключать к розетке десятки гаджетов в течение дня. Однако они сильно отличаются по стоимости, которая стартует от 250 рублей и может достигать 5 тысяч. Чем отличаются такие устройства?

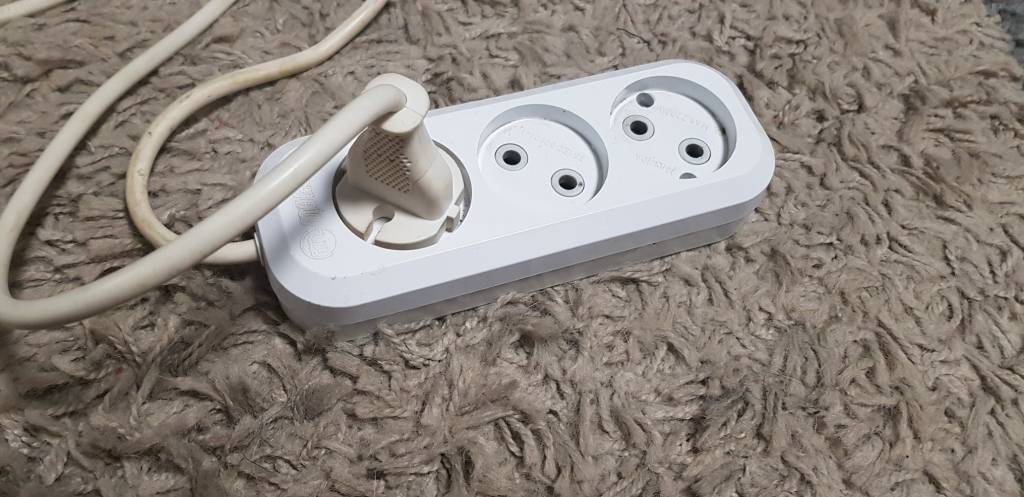

Сетевой удлинитель — самый простой вариант заполучить дополнительные розетки. Фактически, это провод и несколько розеток в корпусе без дополнительной защиты или фильтров. Самые простые приборы даже не имеют кнопки выключения. Главный плюс таких удлинителей — стоимость, купить прибор можно за 200-300 рублей.

Приобретать такие простейшие удлинители можно, если пользователь живет в многоэтажном доме свежей постройки с надежной проводкой и современными автоматами защиты. Выбор в данном сегменте прост — нужно определить, сколько именно розеток нужно, а также подсчитать длину провода. Обычно у таких приборов от двух до восьми розеток.

Сетевой фильтр — усовершенствованная версия удлинителя. Кроме дополнительных розеток, в приборе есть специальная электронная плата, на которой установлены несколько фильтров, способных защитить оборудование от скачков напряжения или всплесков помех, которые нередко возникают в электросети.

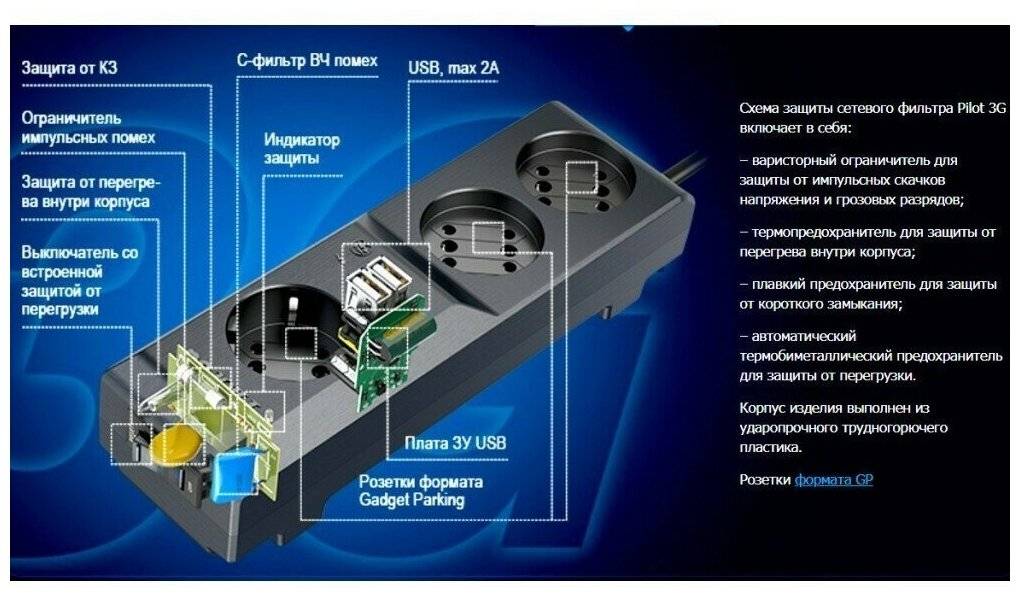

Что может находиться внутри качественного сетевого фильтра? Конденсатор и дроссель, которые подавляют быстрые изменения напряжения и устраняют высокочастотные помехи, выступая в качестве фильтра. Варистор, который защищает при резких скачках тока. Предохранитель, срабатывающий при коротком замыкании и мгновенно отключающий питание.

Некоторые сетевые фильтры предлагают дополнительную защиту — например, фильтруют от помех телефонную линию, сеть Ethernet и даже телевизионную антенну. Однако фактически на рынке доминируют простейшие сетевые фильтры стоимостью до 1 тысячи рублей, внутренности которых традиционно содержат только варистор и предохранитель.

Сетевой фильтр – что это

Сохранить технику в исправном состоянии поможет фильтр сетевого напряжения. Это устройство, защищающее технику от помех и перепадов напряжения в сети. Внешне он может походить на обычный удлинитель, но отличие в том, что сетевой удлинитель снабжен специальным блоком, смягчающим последствия от резких скачков электроэнергии.

Для чего нужен

На паспорте каждого бытового прибора указывается частота входного напряжения по ГОСТу (50 Гц), но показатели в сети далеки от идеала. Вокруг нас множество потребителей электричества: кто-то делает ремонт и включил болгарку или делает сварку, на ближайшей фабрике одновременно включили производственные мощности, произошел сбой на подстанции. Все это сделает напряжение в сети нестабильным, и это скажется на работе чувствительной компьютерной техники, телевизоров.

Рассмотрите, для чего нужен сетевой фильтр и каков принцип его работы на примере математических функций. Изменение частоты напряжения переменного тока в сети происходит по синусоиде (плавная дуга, колеблющаяся многократно за единицу времени). В дополнение к этому происходят высокочастотные (100 Гц до 100 МГц), и низкочастотные импульсы, пики напряжения, изменения амплитуды, искажения формы, скачки. Это мало похоже на плавную синусоиду (гармонику), а больше схоже с показателями кардиографа, и к тому же таких кривых одновременно фиксируется множество.

Для нормальной работы бытовых приборов необходимо, чтобы была одна плавная синусоида, поэтому все остальные гармоники и импульсные помехи необходимо разрядить и не допустить к приемнику электрического тока. Всю эту работу выполняет фильтр-удлинитель, оборудованный встроенной схемой, которая поглощает все частотные погрешности. Для больших перепадов предусмотрен предохранитель, который перегорая при перегрузке, обесточивает приборы. Фильтр-розетку лучше использовать совместно со стабилизатором напряжения.

Устройство

Если род тока, проходящий через резисторы, не влияет на их сопротивление, то емкостное и индуктивное сопротивления непосредственно зависят от частоты тока. Чем больше частота тока, тем больше сопротивляемость индукционной катушки. Такое свойство индуктивности применяется в устройстве, чтобы сглаживать высокочастотные помехи (синусоиды с маленькими периодами). Для этого последовательно нагрузке размещают в нулевой и фазный проводники две катушки индуктивностью от 60 до 200 мкГн каждая.

Помехи низкой частоты гасятся сопротивлением индукционных катушек или резистором с сопротивлением не более 1 Ом, расположенными последовательно. Эффективнее всего фильтровать помехи могут LC-фильтры, которые состоят не только из индукционных катушек, но и дополнены конденсатором (емкость 0,22-1,0мкФ), подсоединенным параллельно нагрузке. Напряжение данного конденсатора подбирается таким, чтобы оно превышало напряжение сети хотя бы вдвое, учитывая возможные перепады.

Справиться с импульсными кратковременными помехами поможет полупроводниковый элемент – варистор. Если напряжение в сети низкое, то варистор выступает в качестве резистора большого сопротивления и не пропускает ток. При возрастании напряжения до номинального показателя варистора (470 вольт), сопротивление полупроводника снижается, и импульсы тока проходят через него. Значит, если варистор включить параллельно нагрузке, то импульсы высокого напряжения будут им поглощаться, временно сглаживая их воздействие.

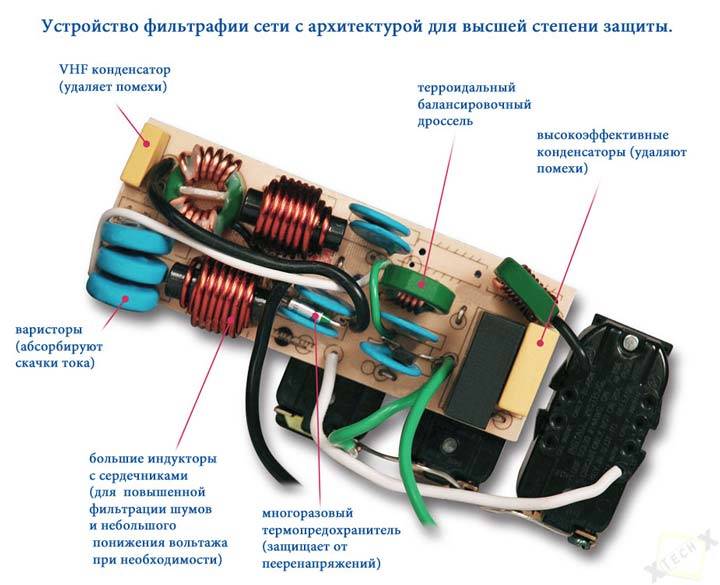

Настоящая розетка-фильтр должна состоять из:

двух катушек с индуктивностью от 60 до 200 мкГн, последовательно нагрузке;
варистора 470 вольт, включенного параллельно нагрузке;
конденсатора 0,22-0,1 мкФ, включенного параллельно нагрузке;
резистора на 1 Ом, чтобы подавлять помехи низкой частоты (при необходимости).

Большинство дешевых вариантов на практике ими не являются. Они состоят только из варистора и биметаллического контакта для максимальной защиты. Однако легко собрать LC-контур собственными руками и работать он будет не хуже заводского. Хотя если в доме есть только обычные мощные бытовые приборы, то они не нуждаются в фильтрах, поскольку качество электроэнергии на них не влияет, а электроника (компьютер, телевизор, музыкальный центр) потребляют малое количество энергии и для них вполне подойдет фильтр-удлинитель с номинальной величиной тока в несколько ампер.

Внутренности удлинителей

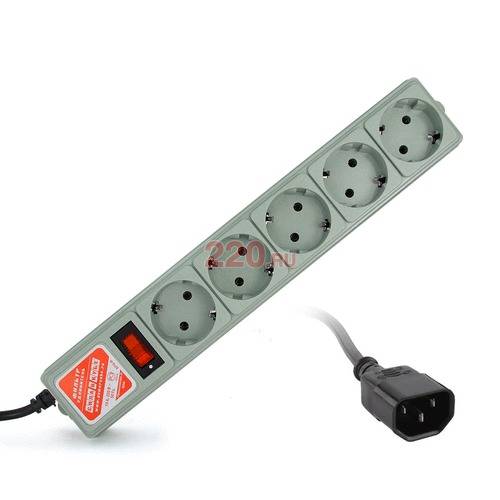

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

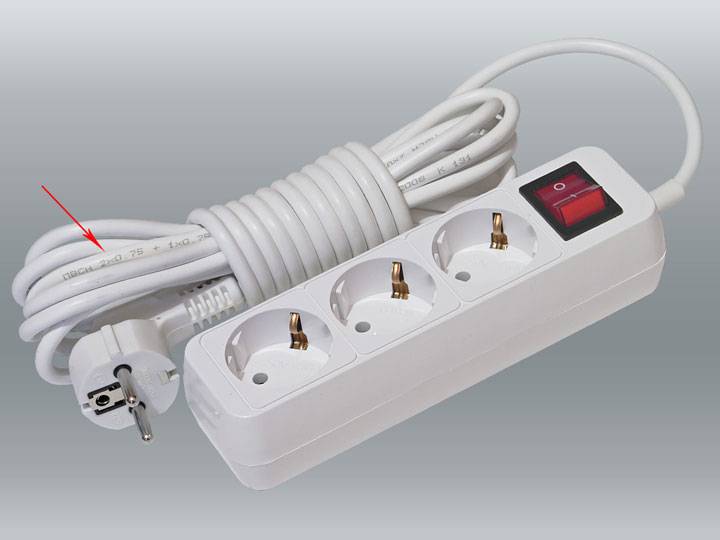

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

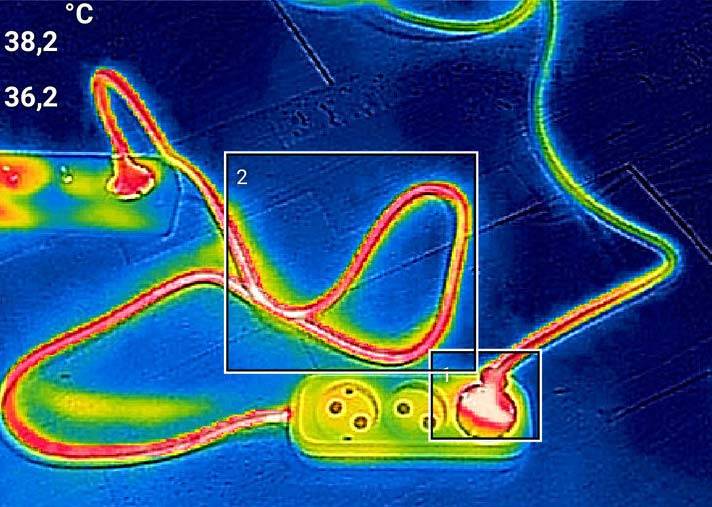

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

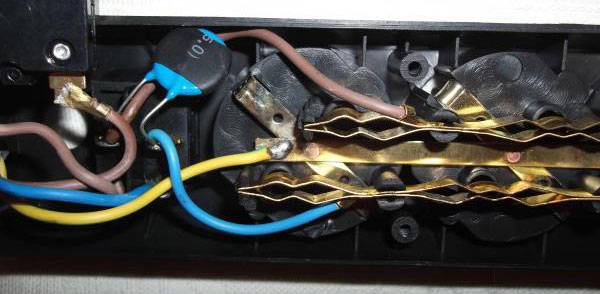

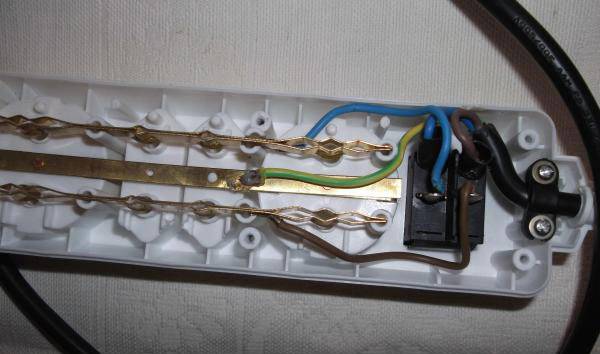

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

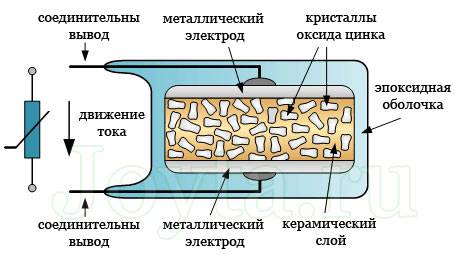

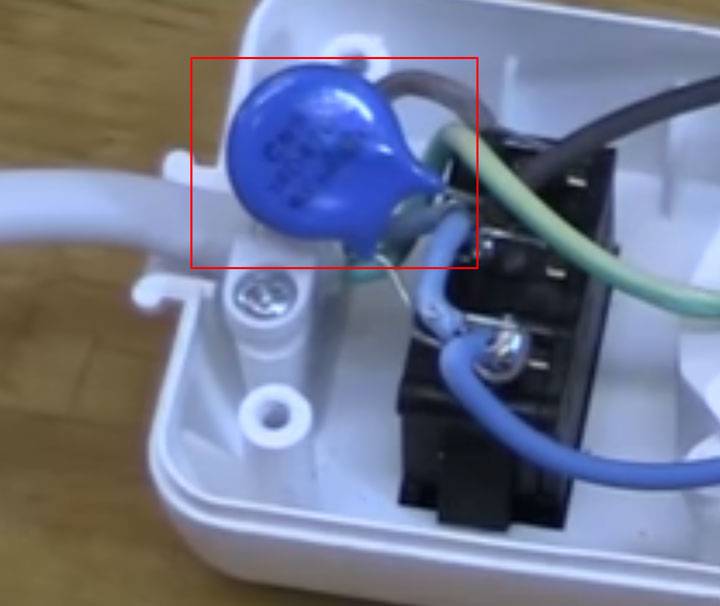

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

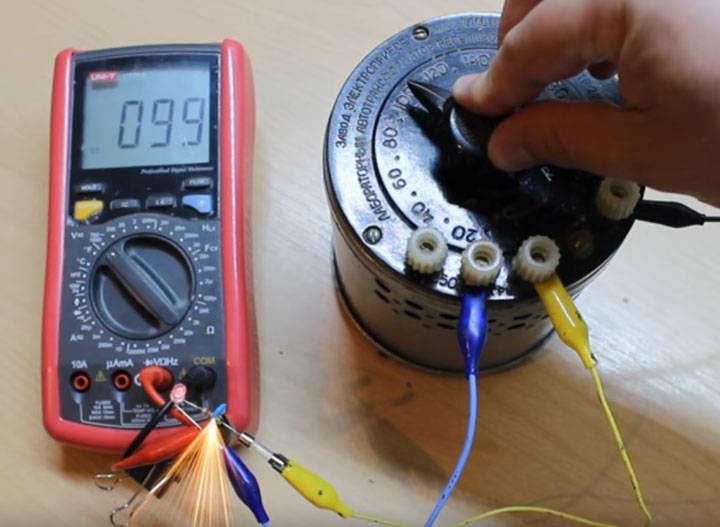

https://youtube.com/watch?v=9DESFwWRsOo%3F

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Вам все еще нужен сетевой фильтр?

Как правило, вы должны ассоциировать всю свою ценную электронику с сетевым фильтром. Это особенно актуально для чувствительных к напряжению устройств, таких как настольные или портативные компьютеры, игровые приставки, смарт-телевизоры, компьютерные мониторы или цифровые аудиосистемы.

Но некоторые продукты не нуждаться защита от перенапряжения, так как они не так уязвимы к скачкам напряжения. Например, если на настольную лампу ударит сильный скачок напряжения, ее лампочка может просто перегореть. Изделия, содержащие предохранители, такие как напольные вентиляторы, также должны выдерживать скачки напряжения (предохранитель сломается и отключит электрическое соединение).

И некоторые электронные устройства должны никогда быть подключен к сетевому фильтру или удлинителю. Все, что имеет большой двигатель или нагревательный элемент (например, блендер, пылесос, кофеварка или керамический обогреватель), требует специальной розетки. Большинство удлинителей и устройств защиты от перенапряжений не могут выдержать силу тока, необходимую для этих продуктов.

Устройство защиты от перенапряжения Tripp Lite Isobar с 6 розетками (3 Дж)

Защитите ценные устройства и уменьшите шум сигнала с помощью этого устройства защиты от перенапряжения премиум-класса Tripp Lite. Идеально подходит для компьютеров, динамиков и гитарных усилителей, он оснащен защитой от перенапряжения 3 Дж, встроенным автоматическим выключателем, фильтрацией электромагнитных и радиопомех и изолированными блоками фильтров для устранения внутренних помех сигнала.

Как выбрать сетевой фильтр для компьютера

При выборе сетевого фильтра для компьютера следует учитывать несколько ключевых факторов:

Мощность: обратите внимание на мощность сетевого фильтра. Она должна быть достаточной для подключения всех устройств, которые вы планируете использовать

Если ваш компьютер имеет высокую мощность или вы используете много устройств, учтите это при выборе.
Количество розеток: проверьте, сколько розеток есть на сетевом фильтре. Учтите, что вам может понадобиться дополнительное количество розеток для подключения различных устройств. Также обратите внимание на размещение розеток – они должны быть удобно расположены, чтобы было удобно подключать и отключать кабели.
Защита от импульсных помех: обратите внимание на возможности сетевого фильтра по защите от импульсных помех. Чем больше устройств подключено к компьютеру, тем больше риск возникновения помех. Проверьте спецификации фильтра на предмет защиты от импульсных помех и выберите такой вариант, который предлагает надежную защиту для вашей системы.
Дополнительные функции: рассмотрите наличие дополнительных функций у сетевого фильтра, например, защиту от перегрузок и отключаемый сетевой шнур. Эти функции могут быть полезными и обеспечивать еще большую безопасность вашей системы.
Бренд и качество: при выборе сетевого фильтра рекомендуется обратить внимание на бренд и качество устройства. Известные производители обычно предлагают более надежные и долговечные изделия, которые обеспечивают эффективную защиту.

Важно также помнить, что сетевой фильтр не является полной заменой для стабилизатора напряжения или ИБП (источника бесперебойного питания). Если у вас есть особо ценные данные или требования к непрерывности питания, рекомендуется использовать дополнительные устройства для защиты системы

В итоге, выбор сетевого фильтра для компьютера должен быть осознанным и основываться на обстоятельствах вашей системы. Учитывайте мощность, количество розеток, защитные функции и качество устройства для обеспечения эффективной защиты вашей системы от возможных повреждений и сбоев.
