В чем разница между кабелем АВБбШв и АВБШв?

Преимущества авббшв кабеля

Вот основные преимущества авббшв кабеля:

1. Высокая надежность и безопасность. Авббшв кабель соответствует требованиям безопасности и надежности, предъявляемым к электрическим сетям. Он обладает высокой степенью изоляции, что позволяет предотвращать возможность короткого замыкания и токов утечки. Это обеспечивает стабильную работу сети и защиту от аварийных ситуаций.

2. Устойчивость к внешним воздействиям. Авббшв кабель обладает повышенной устойчивостью к агрессивным средам, влаге, механическим повреждениям и ультрафиолетовому излучению. Это позволяет использовать его в условиях, где обычные кабели могут быстро выйти из строя. Также кабель обладает хорошей механической прочностью, что облегчает его укладку и эксплуатацию.

3. Удобство монтажа и обслуживания. Авббшв кабель легко монтируется и обслуживается благодаря своей гибкости и специальным изоляционным материалам. Он не требует особых инструментов и навыков при установке, что существенно экономит время и ресурсы.

4. Широкий выбор размеров и типов. Авббшв кабель доступен в различных размерах и типах, что позволяет подобрать оптимальное решение для конкретной задачи. Вы можете выбрать кабель с необходимым количеством жил и сечением, а также с различными характеристиками, такими как огнестойкость, стойкость к химическим веществам и другие.

Благодаря этим преимуществам, авббшв кабель является надежным и эффективным решением для проведения электротехнических работ в различных условиях.

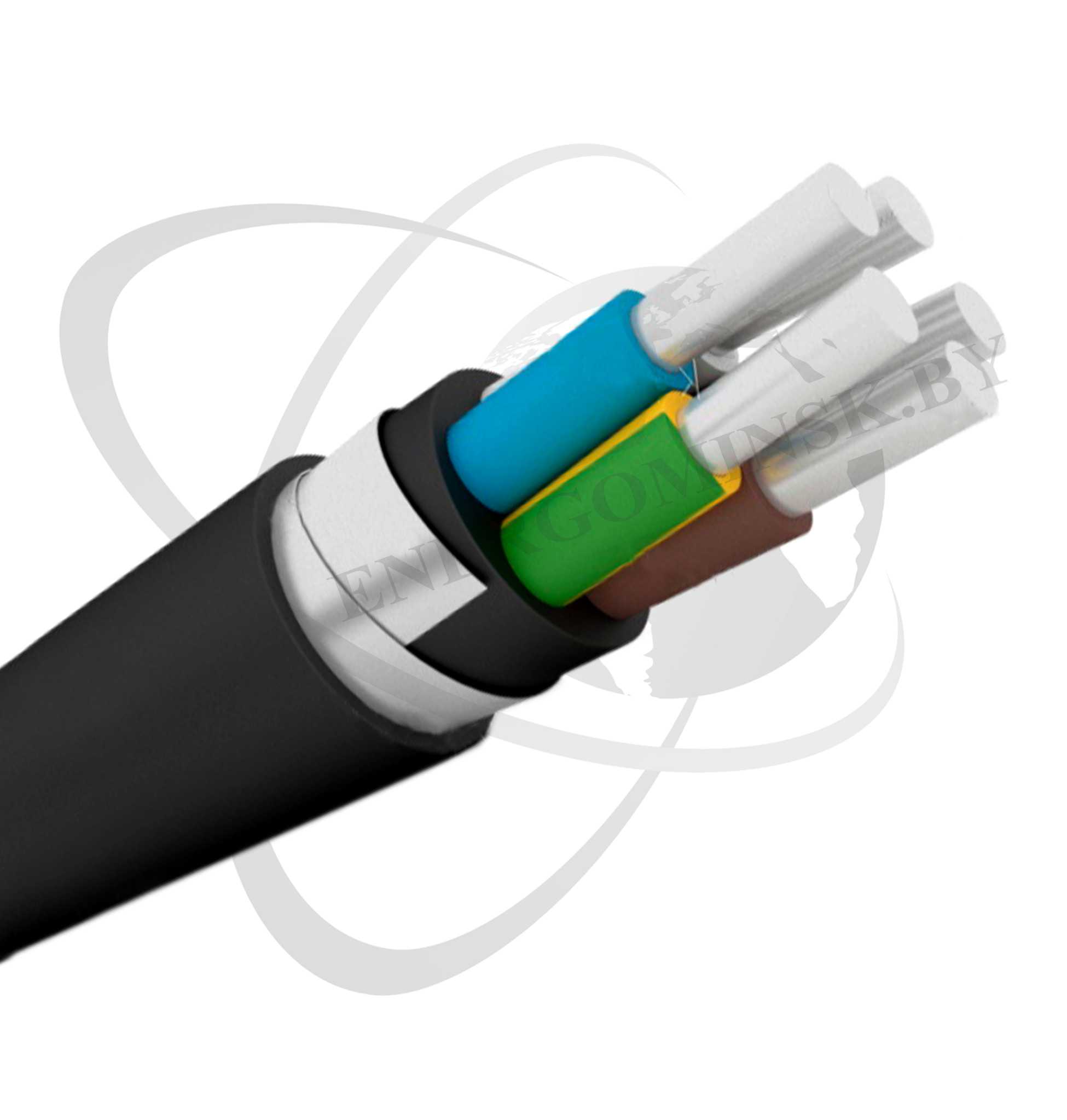

Определение и применение авббшв кабеля

Авббшв кабель используется в тех случаях, когда необходимо обеспечить качественную передачу данных на дальние расстояния. Он имеет высокую скорость передачи и хорошую защиту от помех. Поэтому такие кабели широко применяются в компьютерных сетях, телефонии, системах видеонаблюдения и других областях, где требуется стабильная передача сигнала.

Основные отличия авббшв кабеля от авбшв кабеля заключаются в его характеристиках. Авббшв кабель обладает большей пропускной способностью, что позволяет передавать большее количество данных в единицу времени. Он также имеет более низкую затухаемость и меньший уровень помех. Кабель имеет усиленную конструкцию, что обеспечивает ему повышенную надежность и долговечность.

Использование авббшв кабеля позволяет создавать надежные и стабильные сети связи, которые обеспечивают высокую скорость передачи данных. Кабель подходит как для использования внутри помещений, так и на открытом воздухе. Он может быть использован для прокладки горизонтальных и вертикальных кабельных трасс, а также для установки в кабельные каналы и трубы.

Важно помнить, что правильное использование авббшв кабеля, а также его правильная укладка и монтаж, способны обеспечить оптимальную производительность и длительный срок службы всей кабельной системы

В чем разница между кабелем авббшв и авбшв?

Большинство современных электрических установок подключаются к электрической сети кабельными линиями, состоящими из отдельных кабелей бронированного исполнения. Поэтому кабели марки АВБШв и АВБбШв заняли одну из первых позиций в линейке ассортимента кабеле – проводниковой продукции.

В поиске правильного решения

Сегодня товарный ряд силовой кабельной продукции имеет обширный ряд. Они рассчитаны на функционирование в электрических сетях промышленного класса. Эти изделия отличаются низкой гибкостью и рассчитаны на напряжения от 0,4 кВ до 10 кВ.

Между собой они выделяются техническими параметрами и характеристиками. Например, способностью передавать электроэнергию в агрессивных условиях и пожароопасных зонах. Также они разнятся своими конструктивными особенностями.

Поэтому перед подключением электроустановки в электрическую сеть постает вопрос. Как правильно выбрать кабель?

В последнее время специалисты рекомендуют останавливать свой выбор набронированных кабелях. По своим характеристикам и конструкциям они более надежны в работе и не требуют особенных условий в процессе монтажа. К этому ряду относятся кабели АВБШв и АВБбШв. Но, в чем их отличие? Какие технические характеристики, и какие требования в монтаже? АВБбШв

Положительные стороны

Анализируя отзывы специалистов можно сформулировать перечень положительных сторон использования кабелей АВБШв и АВБбШв в электрических сетях. Ими являются:

Практически полностью исключается монтаж в защитной трубе, кроме некоторых конструктивных моментов (при пересечении других инженерных сетей и дорог), что значительно снижает стоимость проекта.
Прочное конструктивное исполнение.
Устойчивость к влажной среде.
Способность выдерживать большие механические нагрузки.
Устойчивость к коррозийным процессам.
Длительный срок эксплуатации.

Это неполный список преимуществ кабелей марки АВБШв и АВБбШв. Сюда можно добавить, что данную продукцию можно монтировать в холодный период без прогрева. Это значительно облегчает труд электрикам.

Способы монтажа

Данный тип кабелей в электрической сети монтируется разными способами:

В воздухе по кабельным конструкциям и эстакадах.
В земле и кабельных тоннелях под землей.

В современной электроэнергетике широко распространен 2-й способ прокладки кабелей АВБШв и АВБбШв. Такое преимущество объясняется факторами:

Удешевление монтажных работ.
Исключение природных воздействий в виде снега, дождя и солнца.
Уменьшение коррозийных процессов.
Исключение возможности возгорания.
Эстетичность трассы, так не портится вид благоустройства.

Но, несмотря на все положительные аспекты, кабели АВБШв и АВБбШв имеют свои отличительные особенности. Чтобы разобраться в них необходимо рассмотреть технические характеристики.

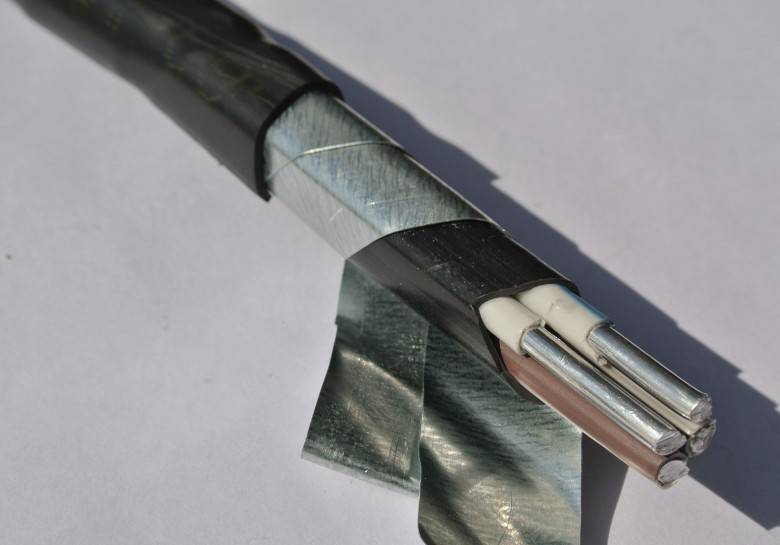

Пояснение отличия

Для начала необходимо разобраться в расшифровке маркировки. Итак:

А – жилы из алюминия.
В – изолированность жил из ПВХ пластиката.
Б – бронированная прослойка изоляции из двух ленточных полос из стали.
Шв – верхний слой изоляции, сделанный из ПВХ пластиката шланговым исполнением.

Такой кабель назначен для передачи и раздела электроэнергии в электрических электроустановках и сетях с частотой 50 Гц. В основном он работает при номинальном напряжении в диапазоне от 660 В до 1 кВ.

Данная расшифровка соответствует стандартам нового ГОСТа 53769 – 2010. До этого времени на территории нашего государства действовал ГОСТ 16442, где маркировка такого кабеля была АВБбШв. Из этого следует, что это идентичная кабельная проводниковая продукция.

Единственное отличие, что по новым техническим требованиям значительно увеличена толщина изоляции и внешней оболочки изделия. Сама конструкция кабеля старого и нового образца осталась без изменений. Она, как и по ГОСТу 16442, состоит:

Из токопроводящих жил многопроволочного или монолитного изготовления, разной конфигурации (круглая или трапецеидальная фигура), из алюминиевого сплава.
Жилы укрыты ПВХ пластикатом, выполняющим функцию изоляции каждой из них, а также они имеют разную цветовую раскраску.
Поясной слой изоляции выполнен из ПВХ пластиката.

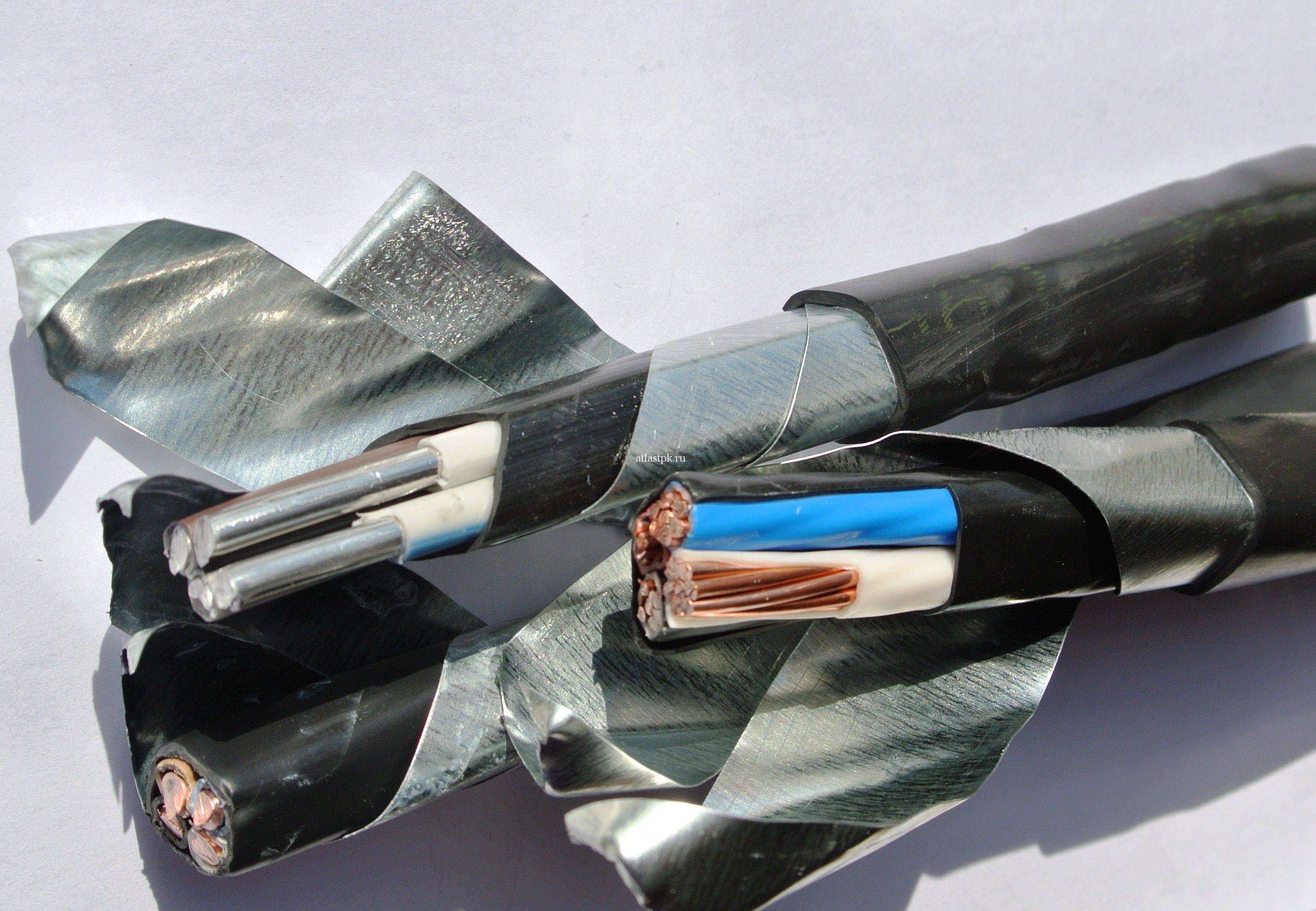

В защитную прослойку входят две стальные ленты, намотанные так, чтобы верхний слой перекрывал зазоры намотки нижнего слоя.
Наружная поверхность изготовлена в виде шланга их пластиката ПВХ.

АВБШв применяется в пределе температур от -50 до +50° С. При перегрузке максимальная норма нагрева равна +70° С.

Кабель АВБбШв

Элементы конструкции кабеля АВБбШв:

1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:

— одножильная сечением 2,5–625 кв. мм — многожильная сечением 2,5–240 кв. мм

2. Изоляция из ПВХ пластиката, маркировка жил:

— цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; — цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;

3. Поясная изоляция из ПВХ лент; 4. Броня из двух стальных или стальных оцинкованных лент; 5. Битум (для сечений свыше 6 кв. мм); 6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм); 7. Шланг из ПВХ пластиката.

Область применения кабеля АВБбШв:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабеля АВБбШв применяются для прокладки:

— в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; — в воздухе при наличии опасности механических повреждений в ходе эксплуатации; — для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; — для прокладки в пожароопасных помещениях; — для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабеля АВБбШв — 30 лет.

Cечение основных жил кабеля АВБбШв, мм2	Строительная длина кабеля АВБбШв, м
6,0-16	450
25-70	300
95 и выше	200

Количество и сечение жил кабеля АВБбШв, шт х кв.мм	Масса кабеля АВБбШв кг/км	Наружный диаметр кабеля АВБбШв мм
2×2,5 ож	244	13,0
2×4 ож	302	14,8
2×6,0 ож	452	17,3
2×10 ож	456	18,6
2×16 ож	545	20,5
2×25 ож	710	23,6
2×35 ож	839	25,6
2×50 ож	1054	28,9
2×70	1137	28,0
2×95	1384	30,8
2×120	1598	32,9
2×150	1904	36,0
2×185	2216	38,7
2×240	2711	42,9
3х2,5 ож	271	13,5
3х4 ож	341	15,4
3×6,0 ож	489	18,0
3×10 ож	496	19,5
3×16 ож	600	21,4
3×25 ож	788	24,8
3×35 ож	966	27,3
3×50 ож	1107	27,3
3×70 ож	1366	29,9
3×70	1438	31,4
3×95 ож	1694	33,2
3×95	1792	35,0
3×120 ож	1978	35,6
3×120	2122	38,1
3×150 ож	2330	38,7
3×150	2491	41,2
3×185 ож	2764	42,0
3×185	2959	44,8
3×240 ож	3507	47,5
3×240	3730	50,5
3×6,0+1×4,0 ож	549	19,2
3×10+1×6,0 ож	562	20,9
3×16+1×10 ож	684	23,1
3×25+1х16 ож	962	27,3
3×35+1х16 ож	1070	28,7
3×50+1х25 ож	1272	29,9
3х70+1х35 ож	1564	32,7
3х70+1х35	1645	34,5
3х95+1х50 ож	1991	37,1
3х70+1х35	1645	34,5
3х120+1х70 ож	2355	40,0
3х120+1х70	2473	42,1
3х150+1х70 ож	2674	42,7
3х150+1х70	2842	45,3
3х185+1х95 ож	3245	47,0
3х185+1х95	3453	50,0
3х240+1х120 ож	4035	52,1
3х240+1х120	4328	56,5
4х2,5 ож	306	14,4
4х4 ож	390	16,5
4×6 ож	550	19,2
4×10 ож	575	20,9
4×16 ож	704	23,1
4×25 ож	962	27,3
4×35 ож	1159	29,6
4×50 ож	1352	30,1
4×70 ож	1685	33,2
4×70	1765	34,7
4×95 ож	2135	37,1
4×95	2251	39,1
4×120 ож	2505	39,8
4×120	2631	42,0
4×150 ож	2913	42,8
4×150	3101	45,4
4×185 ож	3516	46,9
4×185	3747	49,9
4×240 ож	4428	52,6
4×240	4676	55,6
5х2,5 ож	343	15,4
5х4 ож	452	17,7
5×6 ож	509	19,0
5х10 ож	674	22,3
5х16 ож	834	24,8
5х25 ож	1156	29,4
5х35 ож	1386	32,1
5х50 ож	1732	36,0
5х70	2209	39,1
5х95	2750	43,4
5х120	3221	46,3
5х150	3849	50,6
5х185	4565	54,8
5х240	5739	61,3

Cечение жилы , кв.мм не более А0,75 6 1 10 1,5 16 2,5 25

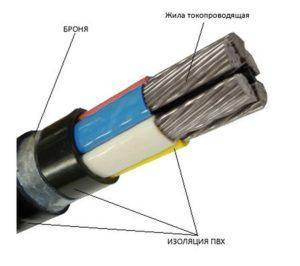

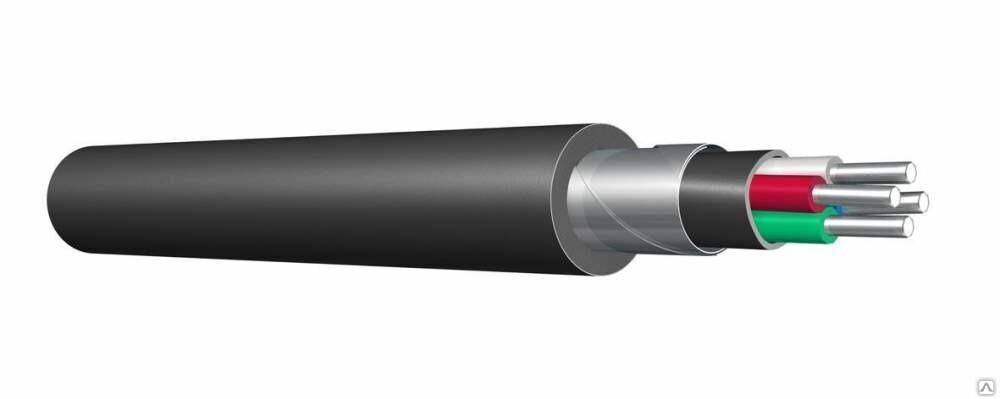

Конструкция силового кабеля

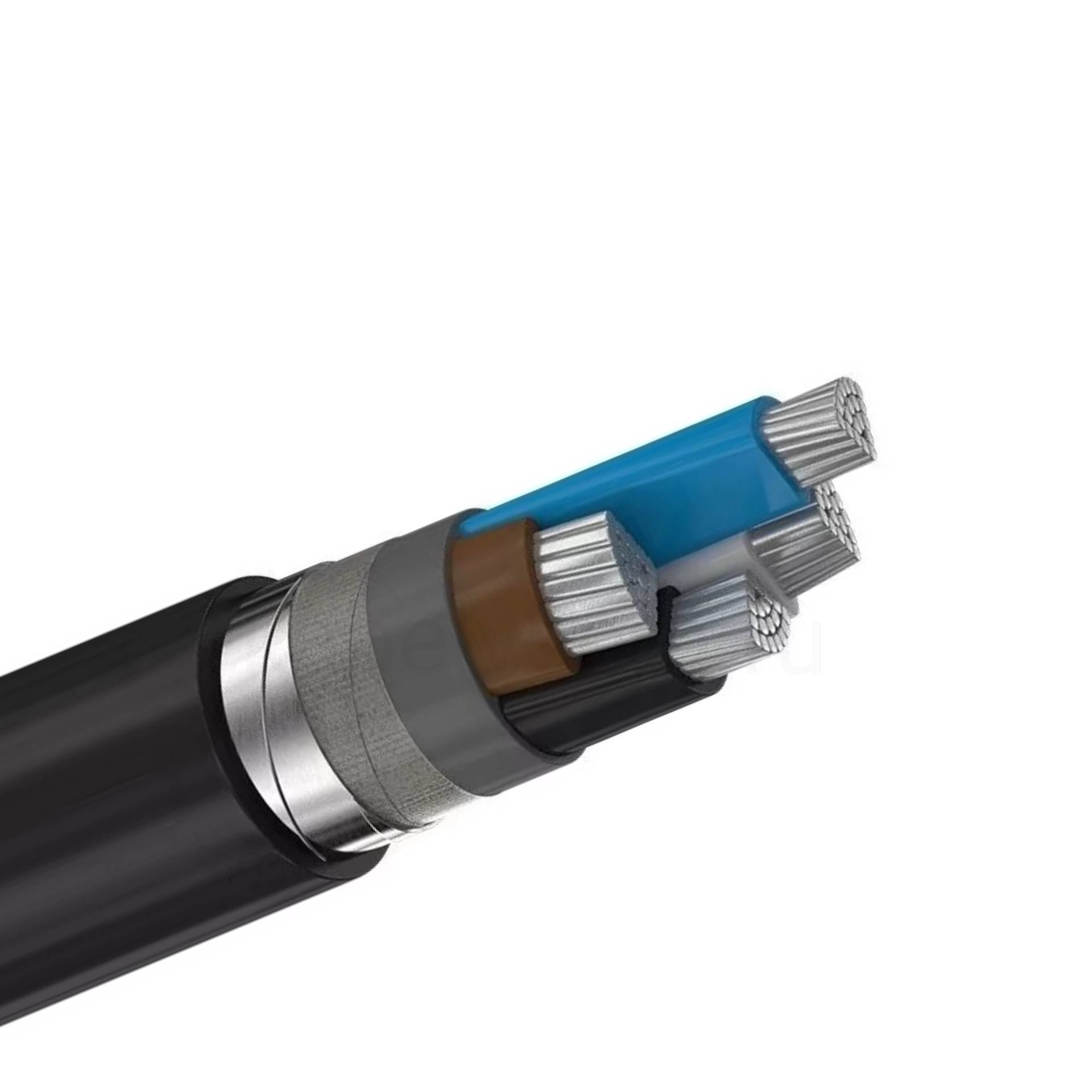

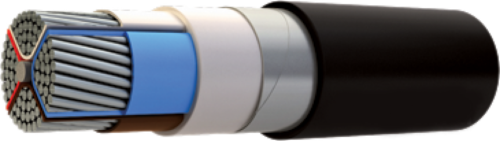

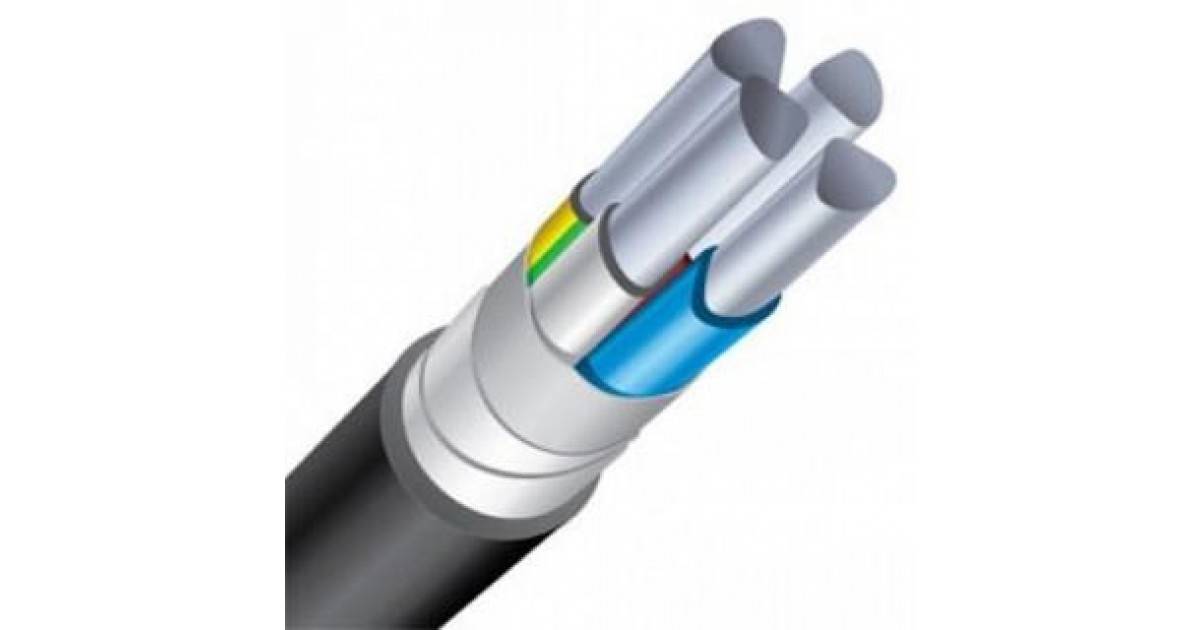

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный

Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:

А — токопроводящая жила выполнена из алюминия;
В — сердечник укрыт ПВХ-изоляцией;
Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.

Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.

Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2

Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.

Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.

Область применения

Область применения АВБбШв представляет наибольший интерес и наличие дополнительных ограничений по применению. Силовой кабель АВБбШв согласно нормативно-технической документации применяется в следующих условиях:

климатическое исполнение: тропики, сухой, умеренный;
на пожаро- и взрывоопасных объектах;
в помещениях с высоким уровнем влажности (коллектор, тоннель, шахта);
Угол наклона кабельной трассы не ограничивается. Прокладывается как на горизонтальной, так и на наклонной поверхности;
На воздушных участках электрической сети при риске получения механических повреждений;
Допускается укладка в грунте/в земле при условии отсутствия механических растяжений.

Вышеперечисленные условия эксплуатации и технические характеристики кабеля АВБбШв показывают практически неограниченные пределы применения кабеля. Дополнительные уточняющие указания: наличие в обозначении буквенного индекса «Т» (тропическое исполнение) подразумевает устойчивость к процессам разложения биологически активных компонентов (плесень и т.д.).

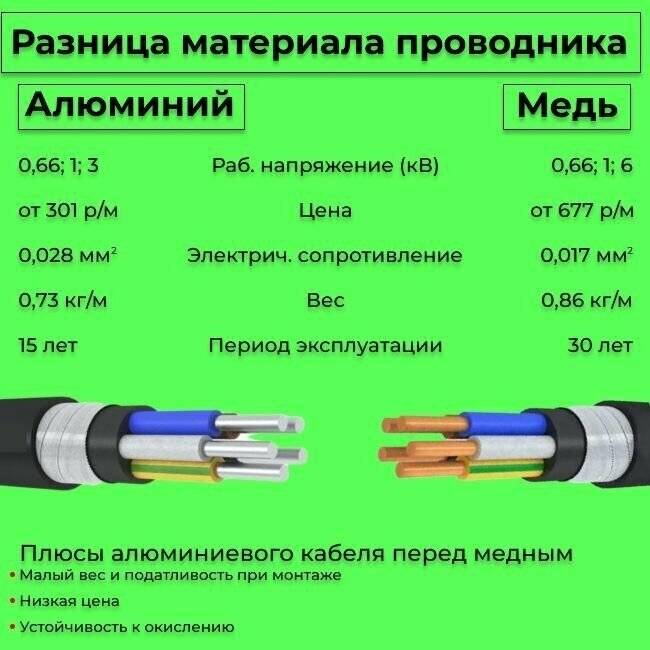

Силовой кабель АВБбШв используется для питания жилых и бытовых помещений, хорошо подходит для укладки под землей к жилым помещениям (см. рисунок). Широкое применение линий с алюминиевыми жилами нашло в электроснабжении жилых зданий и дачных участков, не смотря на хрупкость алюминия. Массовое распространение связано с низкими ценами на продукцию. Существующая аналогичная модификация ВБбШв с медными жилами в 3-4 раза дороже алюминиевых проводников. Кабель АВБбШв экономичен в перерасчете на денежные единицы.

При выборе проводника данного типа на первом этапе необходимо провести расчет для выбора нужного сечения кабеля по токовым параметрам и заданных мощностей нагрузки. Это позволяет повысить надежность бесперебойного питания электроприборов и устранить риск перегрузки.

Назначение и сфера применения

Кабель широко используется при возведении токопроводящих магистралей в промышленном и гражданском строительстве напряжением от 1 до 10 кВ частотой 50 Гц для подачи и направления тока на стационарные установки.

АВБбШв — универсальный кабель, подходящий для укладки в различных условиях:

под землей;
на участках с периодическим подтоплением;
в условиях повышенной влажности подземных тоннелей;
на высоте до 4000 м;
внутри сооружений и зданий;
во взрыво- и пожароопасных помещениях;
подвесных опорах ЛЭП.

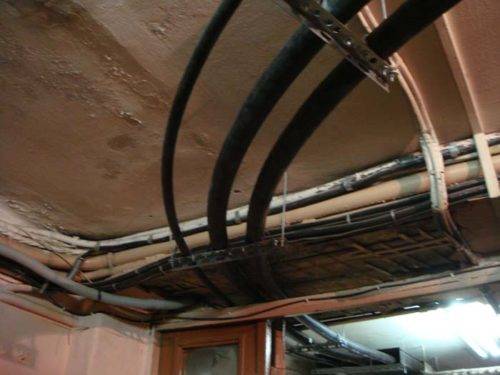

Прокладка силового кабеля в помещении под потолком с применением потолочных креплений

Широкую сферу использования кабель получил благодаря наличию двойной брони и многослойной изоляции из ПВХ различной плотности, позволяющих без труда переносить высокие растягивающие и другие деформационные нагрузки, снеговые и ветровые воздействия. Для магистралей ЛЭП обычно используется кабель значительной емкости, дополнительно покрытый битумно-полимерным слоем.

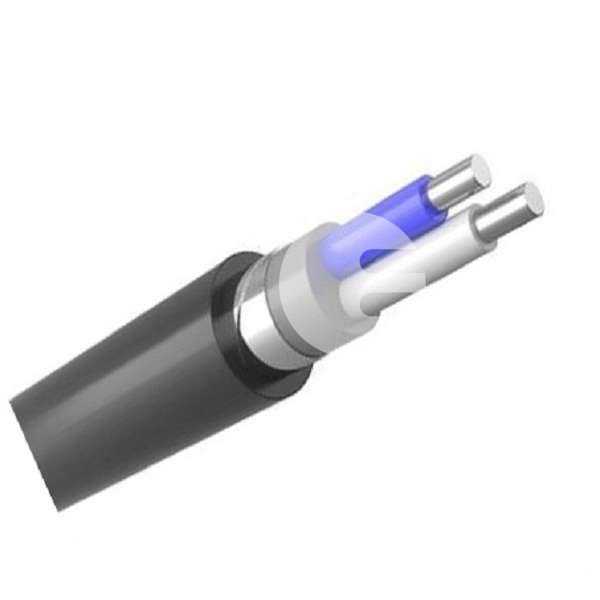

Кабель АВБбШв (АВБШв)

Кабель АВБбШв (АВБШВ) – силовой бронированный кабель с алюминиевыми жилами и ПВХ изоляцией, предназначенный для передачи и распределения электроэнергии в стационарных электроустановках на номинальное переменное напряжение 0,66, 1, 3, 6 кВ частоты 50 Гц.

Кабель АВБбШв отличается прочностью, коррозийной стойкостью и долговечностью благодаря бронированию стальными оцинкованными лентами и внешней оболочке из выпресованного ПВХ пластиката. Алюминиевые бронированные кабели пользуются широким спросом, так как значительно дешевле и легче, чем медные кабели.

АВБбШВ в основном применяется на промышленных объектах. Предназначен для одиночной прокладки в кабельных сооружениях и помещениях, подземных конструкциях, метро, шахтах, тоннелях, трубах и кабельных эстакадах. Может использоваться для прокладки кабеля в земле и по воздуху; подходит для вертикальных и наклонных участков трассы. Кабель может применяться в пожароопасных и взрывоопасных местах.

При групповой прокладке кабеля в открытых электроустановках необходимо использовать дополнительные средства защиты либо кабель с маркировкой «нг», который допускается прокладывать вместе с другими видами негорючих кабелей.

Кабель алюминиевый бронированный АВБбШв изготавливается в нескольких вариантах климатического исполнения: для районов с умеренным («УХЛ»), холодным («ХЛ») и тропическим («Т») климатом. Кабели с маркировкой «ХЛ» допускается эксплуатировать при температуре до – 60° С, а кабели в исполнении «Т» отличаются устойчивостью к воздействию плесневелых грибков и микроорганизмов.

АВБбШв и АВБШв: в чем разница

Маркировкой АВБбШв и АВБШв обозначается один и тот же вид кабеля с одинаковой конструкцией и техническими характеристиками. Первая маркировка была принята еще в соответствии с советским ГОСТом, прекратившим свое действие, и до сегодняшнего дня является наиболее распространенной. АВБШв употребляется реже несмотря на то, что соответствует современным государственным стандартам. Никаких конструктивных изменений в кабель в связи с переменой ГОСТа внесено не было.

Особенности кабеля АВБШВ

Одной из основных особенностей кабеля АВБШВ является его конструкция. Кабель состоит из одной или нескольких медных жил, которые имеют асбестовую бумажную изоляцию. Он также обладает стальной лентой, которая обеспечивает дополнительную защиту от возможных внешних повреждений. Кроме того, кабель имеет волоконную оболочку, которая обеспечивает дополнительную механическую прочность и защиту от воздействия влаги, пыли и других негативных факторов.

Еще одной особенностью кабеля АВБШВ является его применение. Он часто используется для прокладки электрических сетей в земле, воздухе и в помещениях с повышенной влажностью. В связи с этим, кабель обладает высокой степенью влагостойкости и испытывает минимальные потери сигнала при передаче данных. Кроме того, он обладает высокой степенью износостойкости и долговечности, что позволяет ему успешно применяться даже в самых экстремальных условиях.

Кабель АВБШВ также обладает хорошей гибкостью, что обеспечивает его удобство при монтаже и прокладке. Благодаря этому, он легко адаптируется к различным условиям и позволяет создать надежную и безопасную электрическую сеть.

Кабель АВБШВ также отличается своими низкими эксплуатационными расходами. Благодаря высокой прочности и степени защиты, он не требует частой замены и ремонта, что помогает сэкономить средства на обслуживании электрической сети.

чем отличается АВБШв от АВБбШв

Войди или зарегистрируйся, и получай уведомления об ответах на свои вопросы

Наши специалисты ответят Вам на все интересующие Вас вопросы

Нужна помощь эксперта? Мы здесь, чтобы помочь вам!

чем отличается АВБШв от АВБбШв

Здравствуйте. Это идентичные кабели. Согласно ГОСТ Р 53769-2010 на территории РФ применяются кабели АВБШв. С маркировкой АВБбШв по ГОСТ 16442-80 на данный момент производятся только для экспорта.

Добрый день, есть какой то подтвердительный документ этому? На объекте на словах не объяснить принимающим..

Здравствуйте. Приказом Федерального агентства по техническому регулированию и метрологии от 25июня 2010 г. N 117-ст «Об изменении даты введения в действие национальногостандарта» восстановлено применение ГОСТ 16442-80 «Кабели силовые спластмассовой изоляцией. Технические условия» на территории Российской Федерации итем же Приказом применение названного ГОСТа ограничено только на кабельнуюпродукцию, изготавливаемую по заказу Министерства обороны Российской Федерации с 1января 2011 г.Из буквального толкования положений Приказа следует, что изготовитель вправеприступить к производству кабельной продукции по ГОСТ 16442-80 только при наличииреально существующего заказа МО РФ. При этом изготовители кабельной продукции, ссилу прямого запрета, не имеют право производить кабельную продукцию в соответствиис указанным ГОСТом по заказам иных лиц, не имея подтверждения о том, что эти иныелица действуют по заданию МО РФ. 2. В настоящее время на данный вид кабельной продукции действуетмежгосударственный стандарт ГОСТ 31996-2012 «Кабели силовые с пластмассовойизоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия»(введен в действие приказом Федерального агентства по техническому регулированию иметрологии от 29 ноября 2012 г. N 1414-ст взамен отмененного тем же приказом ГОСТ Р53769-2010). Исходя из изложенного маркировка АВБбШв для гражданских целей не используется. Маркировка кабелей АВБШв ведется согласно ГОСТ Р 53769-2010 или ГОСТ 31996-2012.

Технические характеристики кабеля

По результатам различных испытаний для всех модификаций кабеля АВБбШв установлены предельно допустимые значения:

Максимальная температура эксплуатации в окружающей среде в интервале -50 ̊С…+50 ̊С;
Максимальная температура токопроводящих жил не более 70 ̊С, выше считается аварийным режимом эксплуатации. Работа в таком режиме допускается только 8 часов в течении суток, а на протяжении всей эксплуатации кабеля не более 1000 часов;
Состав изоляции кабеля препятствует распространению пламени (негорючий);
Короткое замыкание возникает в течении 5 сек при температуре 160 ̊С;
Производители делают два вида кабеля с номинальным напряжением 1000В и 600В;
Электроэнергия передается при напряжениях 220В и 380В с частотой 50Гц;
Монтажные работы без подогрева допускается проводить при температуре не более -15 ̊С;

При соблюдении всех правил эксплуатации производители дают гарантийные обязательства на 5 леи и продолжительность эксплуатации кабеля до 30 лет.

Таблица производимых сечений кабеля АВБбШв с секторными (треугольными жилами):

Количество жил и S -Сечения, мм²	Допустимое U , кВ	Наружный Ø кабеля, мм	Масса кг/1км
Кабели с секторными жилами
3 :70	1	34,70	1738
3 :95	1	39,25	2130
3 :120	1	41,90	2435
3 :150	1	44,85	2866
3 :185	1	52,20	3491
4 :70	1	39.00	2139
4 :95	1	41,5	2559
4 :120	1	45,5	3012
4 :150	1	50,00	3568
3 :95+1 :50	1	40,30	2350
3 :120+1 :70	1	42,60	2712
3 :150+1 :70	1	48,60	3240

Характеристики кабелей с другими конструкциями проводов, круглые и многожильные при одинаковых сечениях могут отличаться, это надо учитывать при выборе кабеля и расчете необходимых параметров.

Вес АВБбШв с круглыми многопроволочными жилами
Количество жил и сечение мм2	кг/1 км кабеля, 660 В	Кг\1 км кабеля, 1000 В
2 :10	425	439
2 :16	510	525
2 :25	661	675
2 :35	985	1011
2 :50	1255	1285
2 :70		1572
2 :95		2024
2 :120		2367
2 :150		3025
3 :10	485	505
3 :16	595	616
3 :25	785	807
3 :35	1106	1135
3 :50	1426	1460
3 :70		1575
3 :95		1970
3 :120		2278
3 :150		2641
3 :185		3135
3 :240		3892
3 :16+1 :10	680	700
3 :25+1 :16	905	930
3 :35+1 :16	1205	1234
3 :50+1 :25	1556	1594
3 :70+1 :35		1780
3 :95+1 :50		2210
3 :120+1 :70		2592
3 :150+1 :70		2997
3 :185+1 :95		3551
3 :240+1 :120		4390
4 :10	561	584
4 :16	700	720
4 :25	960	985
4 :35	1290	1325
4 :50	1671	1711
4 :70		1937
4 :95		2400

4 :120		2805
4 :150		3310
4 :185		3890
4 :240		4916

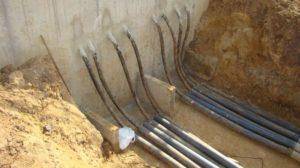

Монтаж кабеля: особенности

Монтаж изделия должен осуществляться в допускаемом для него температурном режиме и с соблюдением радиуса изгиба в сложных участках (шахтах, тоннелях, траншеях). Кабелю противопоказана сильная деформация.

В зависимости от функционального назначения объекта, трехфазная или однофазная сеть, подбирается соответствующий кабель, по количеству проводов и площади их сечения. Это зависит от потребляемой мощности электроустановок, чем больше мощность, токовые нагрузки тем больше сечение жил. Чтобы не вдаваться в формулы расчетов воспользуйтесь заранее рассчитанными таблицами, где указывается величины мощности, токов, напряжений, и какое сечение необходимо при определенных параметрах.

При прокладке подземных силовых линий кабель следует укладывать в соответствии с нормами СНиП и ПУЭ — он должен быть надежно защищен от механических деформаций. При слишком агрессивных грунтах и риске затопления подземными водами, АВБбШв дополнительно размещается в ПВХ-трубе. Разрешается заглубление кабеля в грунт не более чем на 0,7 м. При необходимости размещения его на глубине, превышающей 0,5 м, АВБбШв дополнительно помещается в трубу. Максимальная длина проходящей под землей линии при этом не должна превышать 5 м.

Силовой кабель АВБбШв при варианте подземной укладки в пластиковых трубах

При подземном монтаже должны выполняться следующие требования:

грунтовый слой, отделяющий два проходящих крест накрест кабеля должен составлять не менее 0,5 м;
силовой кабель укладывается на удалении 1 м от водопроводных труб и на 2 м — от газопроводных;
кустарники должны располагаться на расстоянии не менее 1 м от кабеля, деревья — 1-2 м;
в единой траншее разрешается размещение двух силовых кабелей с расстоянием между ними не менее 10 см;
прокладывание силового кабеля под фундаментом не допускается;
укладка кабеля параллельно постройкам должна осуществляться на расстоянии от них не менее, чем 0,7 м.

Не разрешается укладка АВБбШв в грунте под детскими площадками, стоянками для автомобилей, временными сооружениями. В исключительных случаях глубина залегания кабеля увеличивается до 1,3 м. Для защиты кабеля АВБбШв и энергопотребителей, а также подключенного к кабельной линии электрооборудования от короткого замыкания и внешних воздействий необходимо выполнение заземления. Еще одна, не менее важная цель — защита людей от поражения электротоком.

Заземление может осуществляться одним из двух способов:

одностороннее;
двухстороннее.

Во втором случае экран кабеля из пероксидносшиваемой пленки подсоединяется к заземляющему контуру. Недостаток такого способа заключается в том, что таким образом снижается эксплуатационный срок кабеля. Односторонний способ подразумевает подключение только одного края экрана к заземлителю. При выполнении работы потребуется специальное электрооборудование и принятие дополнительных мер безопасности.

Таблица выбора сечения по мощности и току для бронированных кабелей с ПВХ изоляцией:

Таблица 1.3.7. ПУЭ Допустимые токи длительной нагрузки в бронированных кабелях с алюминиевыми целыми жилами с поливинилхлоридной изоляцией
S-Сечение, мм2	Токи в проводах кабеля (Амперы)
1 жила	2 жилы	3жилы
способ прокладки
по воздуху	по воздуху	под землей	По воздуху	Под землей
2,5	22	22	33	20	30
4	30	30	41	25	37
6	37	37	54	31	45
10	61	56	81	41	71
16	74	71	104	61	91
25	104	91	134	74	114
35	131	104	161	91	141
50	164	134	204	111	174
70	211	164	244	141	211
95	251	201	294	171	254
120	294	231	341	201	294
150	341	271	391	234	334
185	391	311	441	271	384
240	464	—	—	—	—

Для выбора сечения проводов надо предварительно рассчитать максимально потребляемую мощность и токи, учитывая необходимую длину кабеля, воспользуйтесь калькулятором указанным выше или другим.

Преимущества и недостатки провода

АВБбШв отличается следующими достоинствами:

наличием дополнительной защиты, предохраняющей кабель от механического воздействия;
возможностью применения в пожароопасных условиях;
надёжностью изоляции, предохраняющей провода от замыкания;
наличием цветового оформления изоляции, облегчающей идентификацию проводов в процессе подключения;
длительным сроком службы;
разнообразием продукции по сечению провода и видам, в зависимости от условий эксплуатации.

Недостатки – относительно высокая цена, недостаточная гибкость и большая масса, ограничивающие условия использования данной продукции.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.

Число жил	Номинальное сечение жилы, мм2
Номинальное напряжение кабеля, кВ
0,66	1	3	6
2,3 и 4	4-50	6-240	6-240	—
3	—	—	—	35-240

Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.

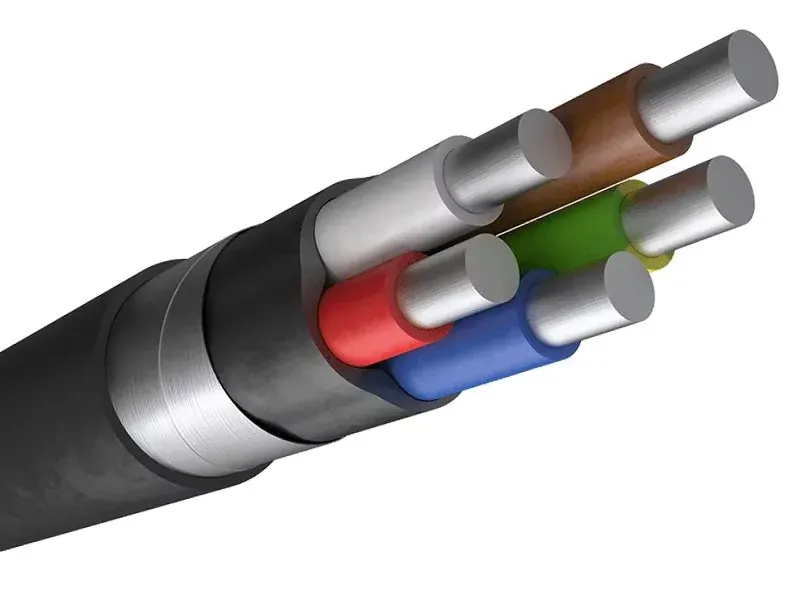

Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.

Номинальные сечения жил, мм2

Основные	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240
Нулевые	1,5	1,5	2,5	4	6	10	16	16	25	35	50	70	70	95	120
Заземления	1,0	1,5	2,5	2,5	4	6	10	16	16	25	35	35	50	50	70

Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.

Наименование жилы	Номинальное сечение жилы, мм2
круглой	фасонной
медной	алюминиевой	медной	алюминиевой
Однопроволочные жилы	1,0-50	2,5-240	25-50	25-240
Многопроволочные жилы	16-240	25-240	25-240	25-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.

Изоляция одножильных кабелей может быть любого цвета.

Толщины изоляции кабелей, мм

Номинальное напряжение, кВ	Номинальное сечение жилы, мм2	Изоляция из полиэтилена или поливинилхлоридного пластиката	Изоляция из сшитого полиэтилена
0,66	1-2,5	0,6	0,7
4 и 6	0,7	0,7
10 и 16	0,9	0,7
25 и 35	1,1	0,9
50	1,3	1,0
1	1-2,5	0,8	0,7
4-16	1,0	0,7
25 и 35	1,2	0,9
50	1,4	1,0
70	1,4	1,1
95	1,5	1,1
120	1,5	1,2
150	1,6	1,4
185	1,7	1,6
240	1,9	1,7
3	6-240	2,2	2,0
6	10-240	3,0 -для полиэтилена	3,0
3,4 — для поливинилхлоридного пластиката

Скрученные изолированные жилы должны иметь заполнение промежутков между ними.

Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.

Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.

Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.

Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах

С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.
