Прямая и обратная полярность аккумулятора в чем разница

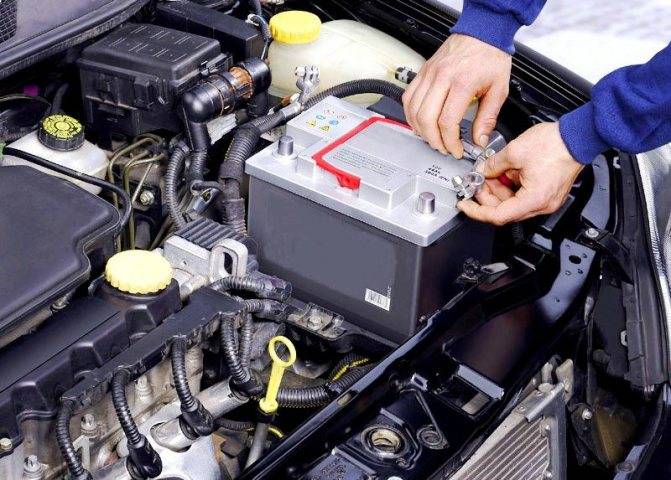

Как подключить аккумулятор правильно

Подключение аккумулятора может быть опасным, поэтому важно следовать правильной последовательности действий, чтобы избежать возможных повреждений или травм. Вот пошаговое объяснение, как правильно подключить аккумулятор:

Вот пошаговое объяснение, как правильно подключить аккумулятор:

1. Проверьте полярность аккумулятора. Обычно положительный терминал аккумулятора помечен знаком «+», а отрицательный — знаком «-». Если вы не уверены в полярности, следуйте инструкциям производителя или используйте мультиметр, чтобы проверить полярность.
2. Выключите все электрические приборы и зажигание автомобиля, если вы подключаете аккумулятор к автомобильной батарее.
3. Подключите красный провод к положительному терминалу аккумулятора. Обычно красный провод имеет зажим для подключения к терминалу.
4. Подключите другой конец красного провода к положительному терминалу аккумулятора в другом автомобиле или к положительному терминалу зарядного устройства, если вы заряжаете отдельный аккумулятор.
5. Подключите черный провод к отрицательному терминалу аккумулятора. Обычно черный провод имеет зажим для подключения к терминалу.
6. Подключите другой конец черного провода к отрицательному терминалу аккумулятора в другом автомобиле или к заземленной точке на шасси автомобиля, если вы заряжаете отдельный аккумулятор.
7. Убедитесь, что провода не касаются ничего, кроме терминалов аккумулятора, и что они находятся в безопасном расстоянии от движущихся частей двигателя.
8. Включите зажигание на автомобиле, от которого заряжается аккумулятор. Если вы заряжаете отдельный аккумулятор, включите зарядное устройство.
9. Подождите несколько минут, чтобы зарядить аккумулятор. Это даст ему время для зарядки и прогрева, что поможет предотвратить повреждения.
10. Отключите провода в обратной последовательности: сначала отрицательный провод, затем положительный провод. Не допускайте касания проводов друг с другом.
11. Если вы заряжали отдельный аккумулятор, отсоедините его от зарядного устройства. Если вы заряжали аккумулятор автомобиля, оставьте его заряжаться на некоторое время, затем заведите двигатель и дайте ему поработать несколько минут, чтобы убедиться, что аккумулятор зарядился.
12. Проверьте заряд аккумулятора, используя мультиметр или другое приборное оборудование, если это необходимо.
13. Убедитесь, что заряд аккумулятора достаточный и что напряжение не ниже рекомендуемого уровня. Если заряд аккумулятора недостаточный, повторите процедуру зарядки.
14. Никогда не пытайтесь подключать аккумулятор в обратной последовательности, это может привести к повреждению аккумулятора или даже к возгоранию.
15. Никогда не допускайте касания проводов между собой или других частей автомобиля, таких как каркас или двигатель. Это может вызвать короткое замыкание и привести к возгоранию.
16. Если вы не уверены в том, как правильно подключить аккумулятор, обратитесь к профессионалу или к инструкции производителя.

Следуя этим простым инструкциям, вы сможете правильно подключить аккумулятор и избежать возможных повреждений

Важно помнить о безопасности и соблюдать предосторожности при работе с электрооборудованием

Что такое полярность аккумулятора и как она определяется?

Понятие «полярность» аккумуляторной батареи означает определенный порядок расположения токосъемных клемм на верхней панели. За ориентир, относительно которого фиксируется их положение, принимается плоскость лицевой стороны АКБ. С учетом этих факторов существуют аккумуляторы с прямой и обратной полярностью.

Известно, что в различных моделях автомобилей аккумулятор устанавливается в предназначенный для него бокс по разному. При взгляде спереди он может располагаться одним из следующим способов:

• Боком.
• Так называемым «полубоком».
• Рабочими клеммами от себя.
• Теми же клеммами на себя.

Рассматриваемое нами понятие напрямую связано с положением АКБ в машине и по отношению самому пользователю, который обычно располагается лицом к отсеку. Как уже отмечалось по этому критерию у различных моделей аккумуляторных батарей может быть прямая и обратная полярность. Рассмотрим каждую из них более детально.

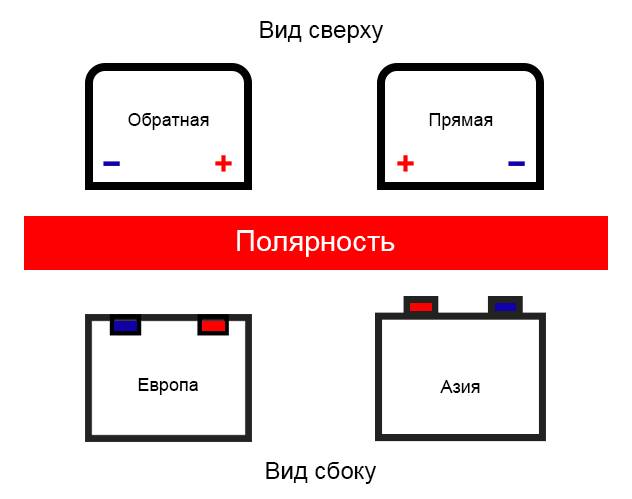

Прямая полярность АКБ

Многих пользователь по понятным причинам интересует ответ на вопрос: а что такое есть прямая и обратная полярность? Постараемся ответить на него как можно более подробно. Согласно действующим европейским стандартам прямая разновидность полярности аккумулятора соответствует левостороннему расположению плюса и правостороннему положению минусовой клеммы. На приведенном выше фото она обозначена как «Тип1» (вторая позиция слева).

Важно отметить, что и прямая и обратная полярности АКБ распознаются при определенном положении аккумулятора относительно наблюдателя. В данном случае он располагается так, чтобы клеммы находились на лицевой поверхности ближе к нему

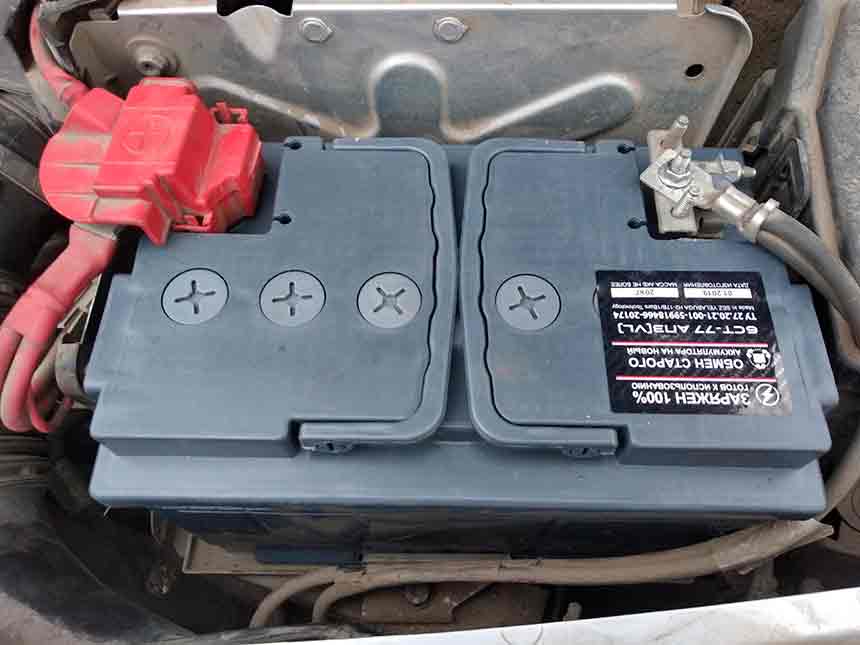

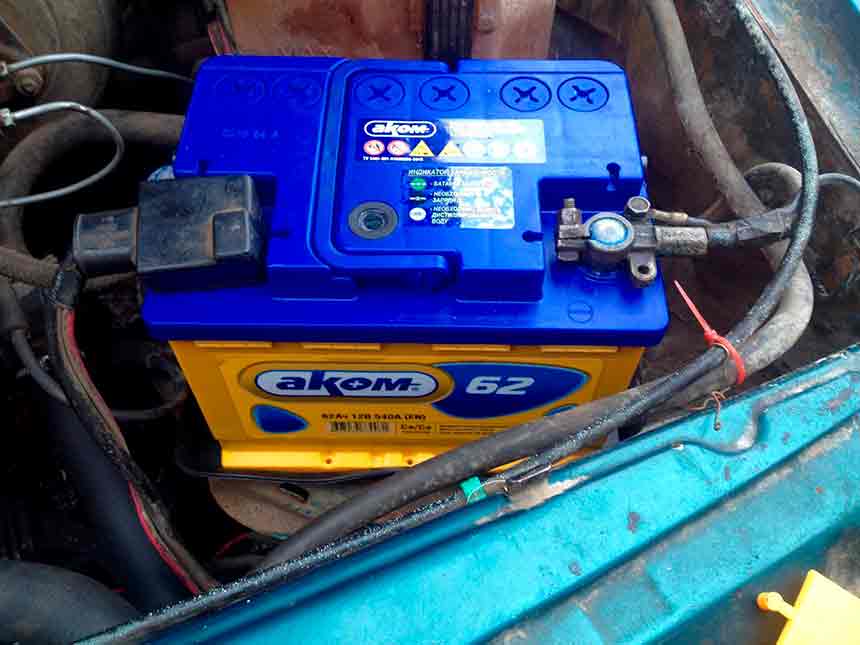

Примеры аккумуляторов прямой полярности

Пример 1

Пример 2

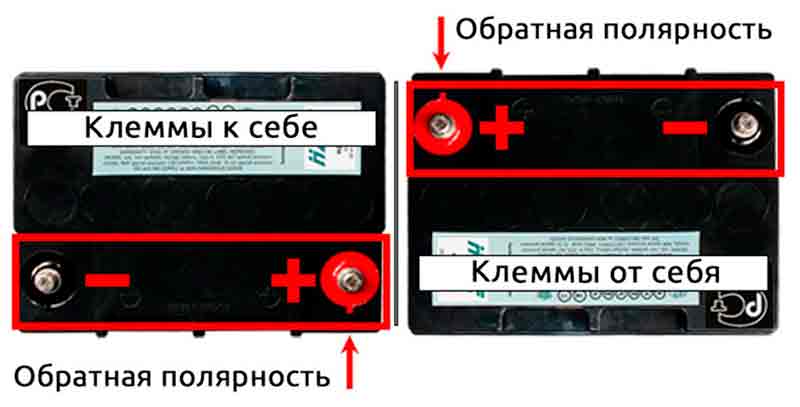

АКБ обратной полярности

Когда клеммы АКБ при том же положении их относительно наблюдателя установлены наоборот – это прибор с обратной полярностью. На приведенном выше фото она обозначается как «Тип 0». Таким образом, обратная полярность – это такое расположение токосъемных контактов, когда плюсовой вывод находится справа, а минусовой – слева

При этом важно помнить о том, что АКБ должен быть развернутым клеммами к наблюдателю

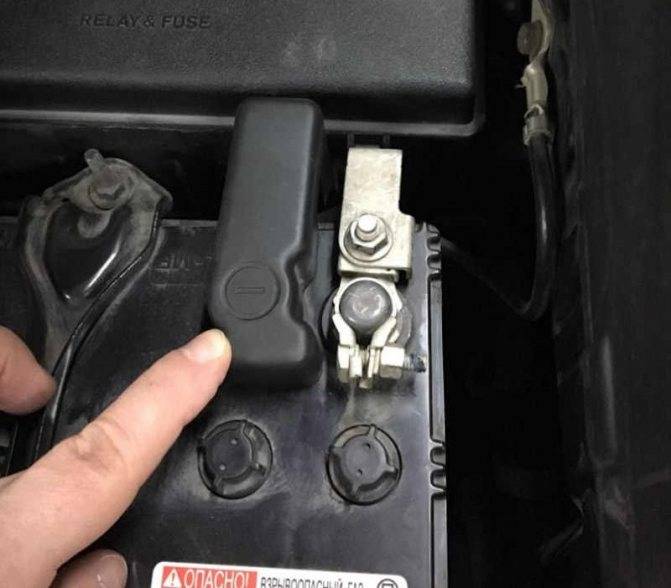

Примеры аккумуляторов обратной полярности

Пример 1

Пример 2

Различия аккумуляторов

Независимо от того, имеется ли прямая или обратная полярность у аккумулятора – порядок расположения полюсных наконечников у него заметить не так просто. Как правило, продающиеся образцы этих изделий очень схожи внешне. Они имеют одинаковые корпуса, количество банок, а также рассчитаны на ту же емкость и силу тока.

Обратите внимание: Случается так, что даже ярлыки на этих приборах бывают одинаковыми.

При внешней схожести указанные изделия все же могут иметь различную полярность установленных на них полюсных наконечников (прямую или обратную). Иногда даже водители с большим стажем работы по невнимательности путают их. Вот почему при выборе нужного изделия тем, кто полностью не уверен в своих силах, рекомендуется проконсультироваться у продавца насчет полярности АКБ.

Опытный торговый работник поможет подобрать именно тот образец прибора, который подойдет для Вашего автомобиля. Кроме того, в большинстве торговых организаций должны иметься специальные каталоги, содержащие подробнейшее описание используемых в них моделей АКБ.

Существуют и другие варианты расположения клемм, при которых обе они смещены в правую сторону корпуса (тип «3» или тип «4» на фото выше). Такое боковое смещение характерно для евро стандарта, а у нас в стране оно практически не используется.

Можно ли поменять полярность на аккумуляторе автомобиля

Итак, возьмем или представим перед глазами любой автомобильный аккумулятор. Для наглядности это должна быть та сторона, на которой размещены наклейки или этикетки производителя. Путаница возникает зачастую именно потому, что разные люди смотрят на батарею с разных сторон, ведь и под капотом она может размещаться под разным углом зрения. Основные отличия нашли свое выражение у производителей из разных континентов.

А вот многие европейские, американские и часть азиатских заводов устанавливают клеммы наоборот. Поэтому, чтобы определиться точно, нужно всегда смотреть на лицевую сторону изделия.

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

• «2» – выводы расположены по диагонали.
• «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем « ».
• «9» – токовыводящие элементы размещены по центру коротких сторон.

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

• плюсовая клемма больше минусовой;
• клеммные выводы в целом толще.

Толщина клемм (мм.)

Прямополярный	Обратнополярный
Плюс	19,5	12,7
Минус	17,9	11,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах « » и «–».

Кроме того, маркируются цветами, соответственно, « » – красный, «–» – синий или чёрный:

• защитные колпачки на клеммных проводах;
• наклеммные колпачки.

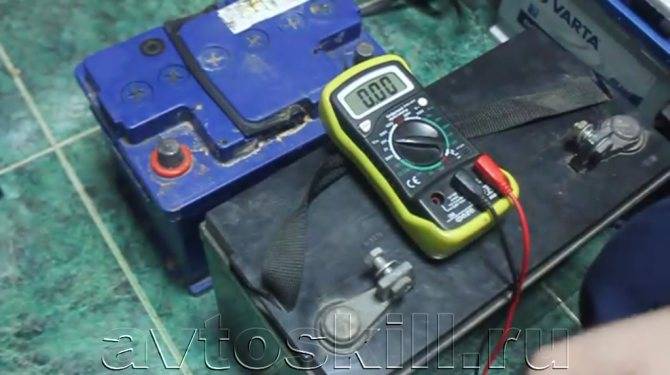

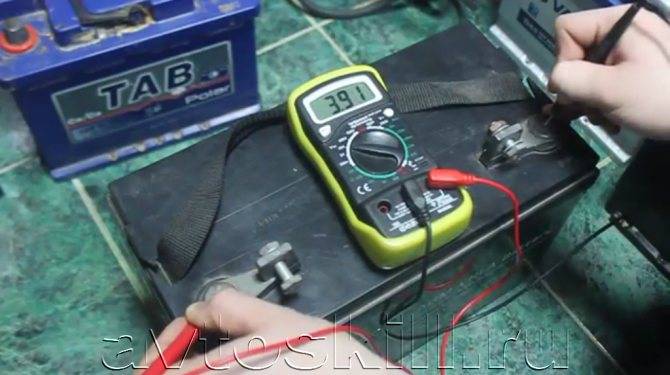

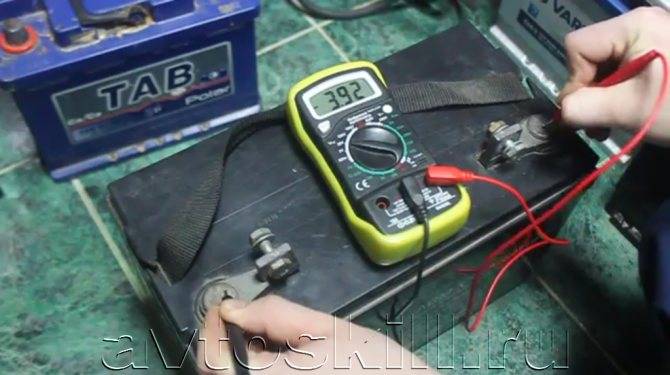

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»; слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор

Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха; сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга

Там, где « », картофель позеленеет; осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение

Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где « », картофель позеленеет; осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Сейчас большинство производителей стремятся исключить возможность неправильного подключения. Для этого минусовую и плюсовую клеммы делают разных размеров. Провода от бортовой сети имеют определенную длину и могут крепиться только с нужных сторон. Но владельцы автомобилей имеют возможность обойти защиту, подключив контакт через переходник.

Переходник на аккумулятор

В результате плюс становится не с той стороны, происходит переполюсовка, опасная для всех систем автомобиля. Конечно, некоторые автовладельцы специально переполюсовывают старый АКБ, чтобы продлить его ресурс. Но эту операцию приходится производить на свой страх и риск, а последствия зачастую оказываются неприятными. Переполюсовка возможна только при следующих обстоятельствах:

• Банки исправны и не замыкают.
• Внутри батареи поддерживается нормальная плотность электролита.
• Пластины достаточно толстые и не имеют повреждений.

Если срочно потребовалась замена аккумулятора, можно поставить прибор с несоответствующей полярностью. В сложившейся ситуации батарея должна быть установлена так, чтобы провод с положительным зарядом доставал до вывода. Минусовой — это масса, он присоединен к кузову, поэтому его можно удлинять. Для этого старый провод отсоединяют, а вместо него закрепляют новый, имеющий большее сечение. К сожалению, плюсовой не откручивается, его нельзя заменять и удлинять.

Источник

Что такое полярность АКБ?

Полярность автомобильной батареи определяет место установки токопроводящих клемм на крышке аккумулятора. Как правило, они монтируются на одинаковых местах, отличие может заключаться в типе штырей.

Есть несколько видов полярности:

• прямая полярность;
• обратная.

Прямая полярность подключения проводов принята в странах СНГ. В данном случае положительная клемма находится с левой стороны, а отрицательная, то есть минус — с правой. Визуальных отличий практически нет, однако положение клемм всегда нужно учитывать при подключении проводов. Прямая полярность аккумулятора автомобиля обычно маркируется цифрой 1 — на левой клемме можно увидеть значок «+», а на правой «-». Такие аккумуляторы ставятся на все автомобили российского и украинского производства, а АКБ с обратной полярностью в свое время устанавливались на экспортируемые модели.

Обозначение выводов на конструкции устройства

Обратная полярность характерна для машин европейского производства, и маркируются такие аккумуляторы цифрой 0. В данном случае расположение клемм будет другое — справа находится плюсовой вывод, а слева — отрицательный.

Помимо этого, при производстве аккумуляторов грузовых для автомобилей могут использоваться и другие виды полярностей:

1. Клеммы могут быть расположен по диагонали. Плюсовая клемма в данном случае находится с правой стороны, внизу, а отрицательная — с левой стороны вверху. Данный вид маркируется цифрой 2.
2. Европейские стандарты для грузовых транспортных средств, то есть речь идет об обратной полярности. В данном случае отрицательный вывод расположен на нижней стороне, а положительный — сверху. Такие батареи маркируются цифрой 3.
3. Российские стандарты для грузовых машин. В данном случае клеммы располагаются также, только наоборот, такие АКБ маркируются цифрой 4.

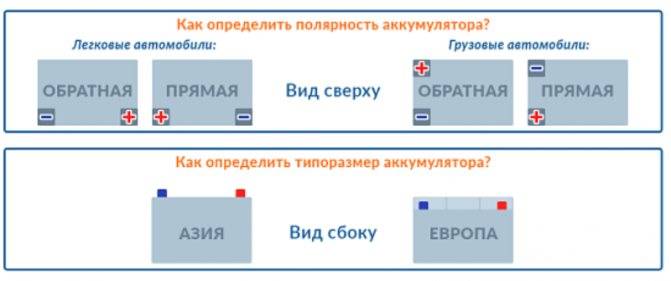

Как идентифицировать прямую и обратную полярность?

Определение полярности батареи
Определить полярность изделия несложно. Аккумулятор нужно повернуть лицевой стороной к себе. Лицевая сторона такова:

• где прикреплена этикетка с характеристиками;
• где положение концов шеста будет ближе всего к зрителю;
• где нанесены знаки и опознавательные знаки.

В большинстве случаев клеммы имеют маркировку «+» и «-» непосредственно на корпусе. Если, когда аккумулятор обращен к вам лицевой стороной, положительный полюс находится слева, то это аккумулятор прямой полярности. Если «-» расположен слева, верно обратное. Знаки являются общепринятыми обозначениями, но их может не быть на корпусе. Производители оборудования часто используют собственную маркировку. Например, выводы полюсов различаются по цвету. Положительный обозначается красной крышкой, отрицательный — черной или синей крышкой.

Есть и другие обозначения:

• обратная полярность — «0» или «R»;
• прямая полярность — «1» или «L».

Разобравшись, в чем разница между прямой и обратной полярностью аккумулятора, не составит труда вспомнить общепринятые обозначения. Это справедливо для аккумуляторных батарей для легковых автомобилей. При определении типа аккумулятора для автобусов, грузовиков и любой другой тяжелой техники, в которой используются аккумуляторы емкостью 110 Ач, обозначения будут разными:

• левый знак «+» обозначает оборудование для европейской спецтехники — обратная полярность;
• правый «+» указывает на российскую спецтехнику — прямая полярность.

Также при покупке аккумулятора нужно учитывать отличия в изготовлении корпусов. Азиатские производители аккумуляторов располагают клеммы так, чтобы они сильно выступали над поверхностью верхней крышки. Большинство европейских компаний делают корпус более эргономичным, то есть имеют утопленные клеммы. Азиатские устройства имеют намного меньшие диаметры выводов, чем европейские. Для сравнения, Азия / Европа — штифт «+» 12,7 мм / 19,5 мм и штифт «-» 11,1 мм / 17,9 мм.

Прямая и обратная полярность АКБ – в чём разница?

Полярность автомобильного аккумулятора может быть двух видов: прямая или обратная в зависимости от того, в какой последовательности относительно корпуса находятся отрицательный и положительный выводы.

Прямая полярность аккумулятора – что это такое? Расположите батарею перед собой так, чтобы маркировочная табличка находилась у вас перед глазами, найдите клемму с обозначением «+». Если она расположена с левого края корпуса, а вывод «-» – с правого, то, следовательно, вашей АКБ соответствует прямая полярность. Это отечественная разработка, которая преимущественно используется на российских автомобилях. Кроме того, с данным вариантом расположения токовыводов можно столкнуться и на некоторых европейских автомоделях, в большинстве своём на тех, которые собираются на территории Российской Федерации или стран СНГ.

Чтобы лучше запомнить, можно провести аналогию с расположением рулевого управления: особенность российского автопрома – руль, а значит, и место водителя располагается в салоне с левой стороны.

Что значит выражение «обратная полярность аккумулятора»? Источники энергии данной разновидности более присущи автомобилям, выпускаемым европейскими и американскими производителями. Здесь всё с точностью до наоборот: клемма с обозначением на корпусе «+» устанавливается на правый край.

Можно заметить, что, кроме широко распространённых аккумуляторов прямой и обратной полярности, редко, но встречается абсолютно непредсказуемое положение токовыводов. Это наиболее характерно азиатским производителям, но такое ноу-хау не прижилось ни в нашей стране, ни на европейской территории.

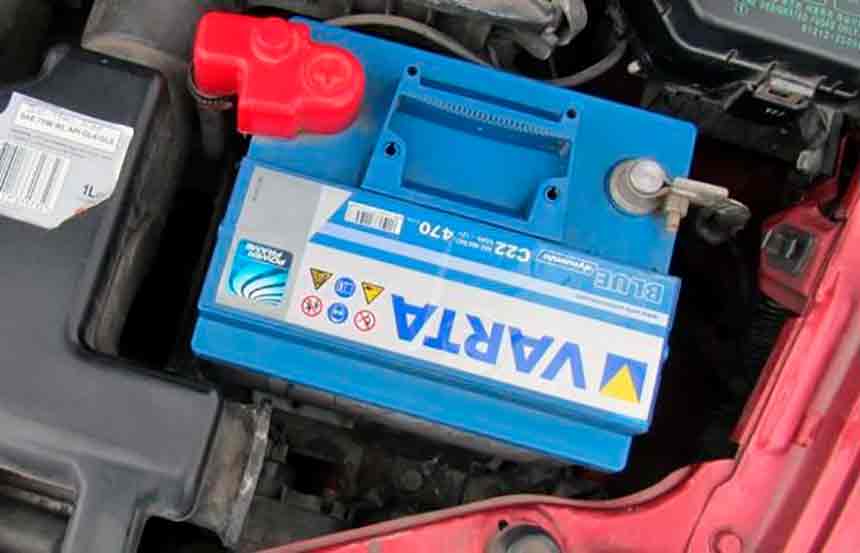

При выборе аккумулятора для автомобиля в торговой сети обратите внимание, как защищены токовыводящие клеммы – на них надеты защитные колпачки разного цвета, что позволит быстро и практически безошибочно определить полярность. Как это сделать?. Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую

Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной

Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую. Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

В том случае, если плюс « » с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

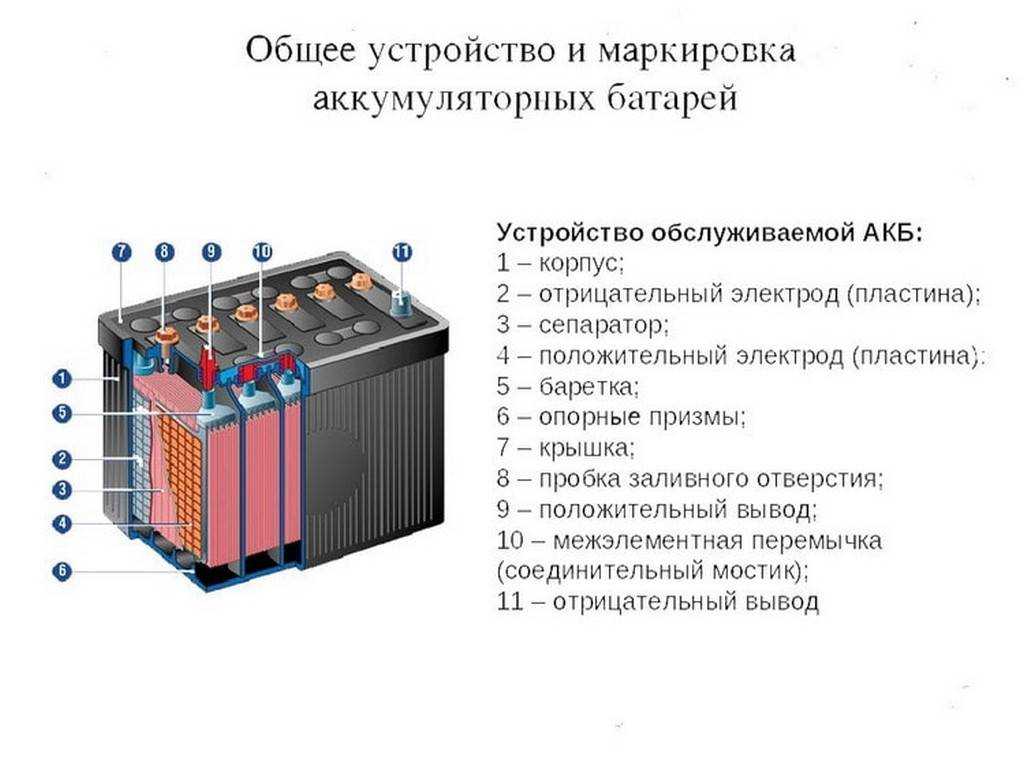

Вначале желательно разобраться в устройстве аккумулятора, наиболее распространенной разновидностью которого является кислотно-свинцовый. Он представляет собой пластиковый короб, разделенный на 6 секций, каждая из которых является отдельным элементом питания. В любой секции находится пакет пластин с чередующейся полярностью. На пластины с положительным зарядом наносят диоксид свинца. Губчатый свинец используется для имеющих отрицательный заряд.

Клеммы можно отличить по внешнему виду, европейские имеют цилиндрическую форму, то есть, имеют круглое сечение. Азиатские делят на две разновидности, они могут быть круглыми или плоскими. Если вместо круглых используются плоские, они часто имеют резьбу. Разница в размерах также наблюдается, у европейских диаметр минусовой — 17,9 мм, а у азиатской — 11,1. Плюсовой контакт в авто из Европы имеет диаметр 19,5 мм, в азиатских машинах — 12,7.

При попытке завести машину последствия могут оказаться фатальными. Повезет, если водитель поймет, что допустил ошибку и вовремя отключит прибор. Нередко подобные ошибки приводят к замыканию и выходу из строя предохранителей. Они таким образом предотвращают более серьезные проблемы, возникающие при несоблюдении полярности. Естественно, при замыкании отмечается ряд характерных симптомов:

• Летят искры.
• Начинают плавиться провода и клеммы.
• Появляется дым и запах гари.

Если появятся подобные признаки, придется как можно скорее отключить клеммы. В итоге степень повреждений будет зависеть о реакции водителя и степени износа АКБ. В любом случае, при неправильном подключении батарея начинает работать неправильно. Если процесс будет длиться некоторое время, замыкание вызовет осыпание плюсовой пластины. Мощность упадет, завести мотор не получится.

Когда не идет заряд и все время светится лампа АКБ, это говорит о выходе из строя защиты генератора. Если защитный элемент отсутствует, может сгореть и сам генератор. Иногда ломается электронный блок управления, без которого машина не заводится. Замкнувшие клеммы способы привести к тому, что плата внутри ЭБУ сгорит, а на ее замену придется выделить немало денег. Нередко перестает включаться сигнализация, которая не может функционировать при неправильном подсоединении проводов.

Из всего вышесказанного можно заключить, что при изменении полюсов не все узлы автомобиля выйдут из строя. Некоторые из них способны нормально функционировать и после изменения полярности. Мотор будет работать, но только крутиться он начнет в обратную сторону. Пострадает электроника, больше всего достанется устройствам, не имеющим предохранителей.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.
Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

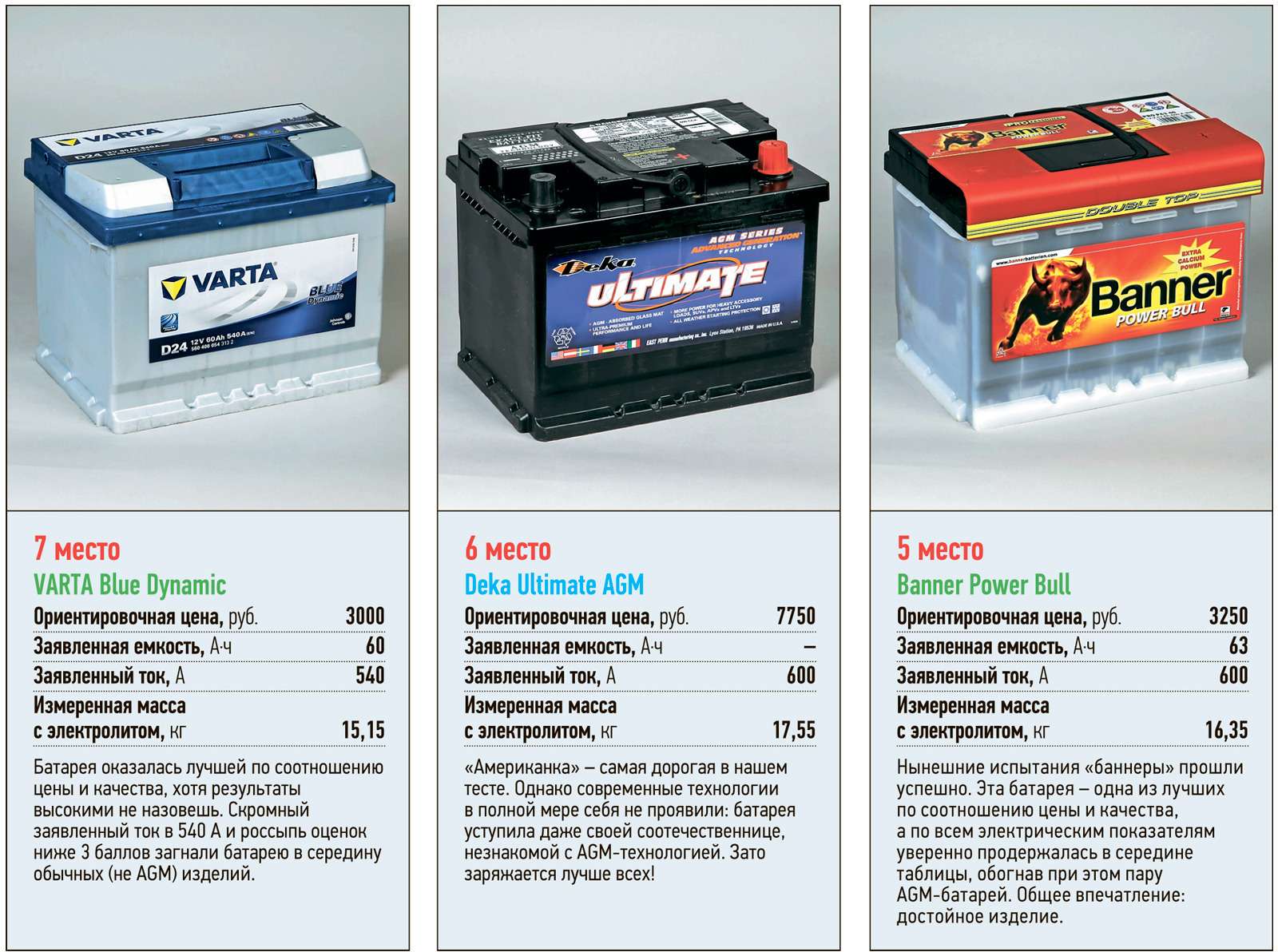

На что смотреть при выборе аккумулятора?

Перечислим признаки, которые помогут сделать правильный выбор – и в дальнейшем не заниматься ни наращиваниями силовых проводов, ни перепродажей аккумулятора:

• Размер. Если габариты приобретенного АКБ не подходят для гнезда машины – дальнейшие рассуждения автоматически становятся бессмысленными.
• Мощность. Измеряется в ампер-часах. Чем сильнее двигатель автотранспорта – тем более мощный требуется аккумулятор. Слишком слабый АКБ проживет недолго, и на протяжении срока его эксплуатации вы столкнетесь с плохой производительностью. Слишком сильный, с другой стороны, не будет полностью заряжаться от бортового электрогенератора – и в конце концов тоже выйдет из строя.
• Обслуживаемость. Безусловно, самые лучшие модели АКБ – герметичные необслуживаемые.
• Полярность. Должна подходить машине.
• Ток холодного запуска – чем выше, тем лучше аккумулятор будет работать зимой.

Выбирайте качественный аккумулятор – и машина прослужит долго.

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

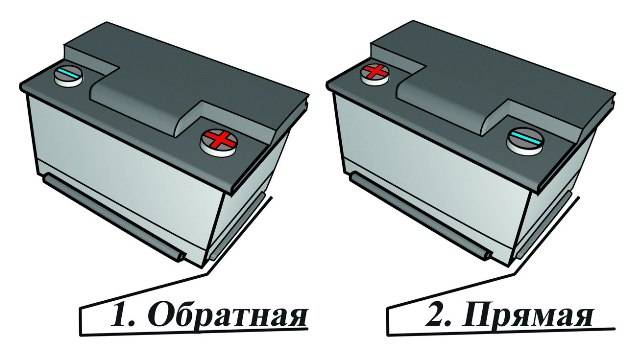

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

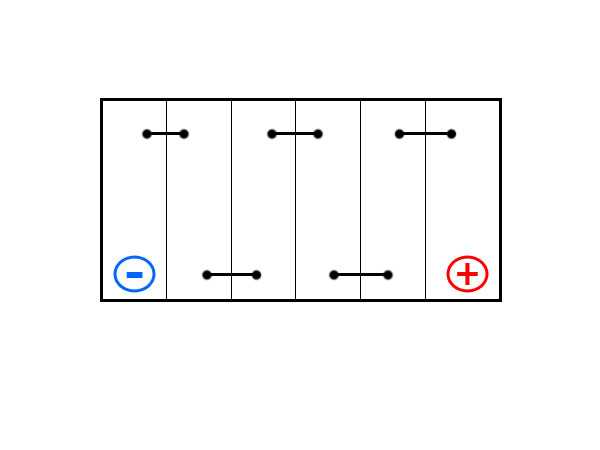

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

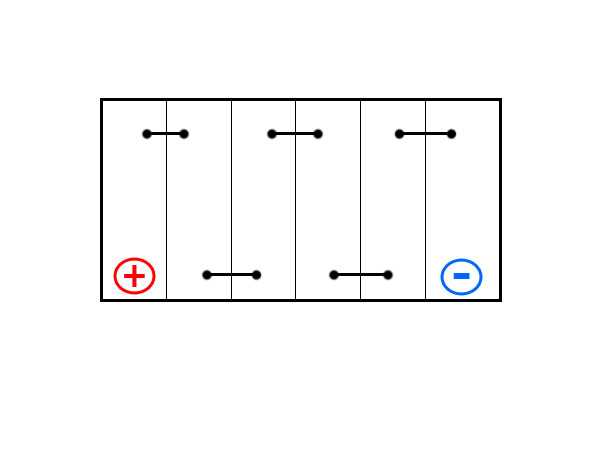

Обратная полярность аккумулятора автомобиля 2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Прямая полярность аккумулятора автомобиля

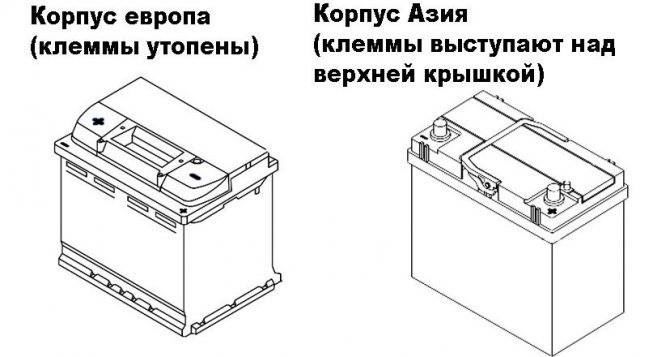

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

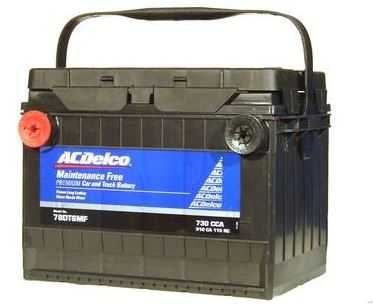

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

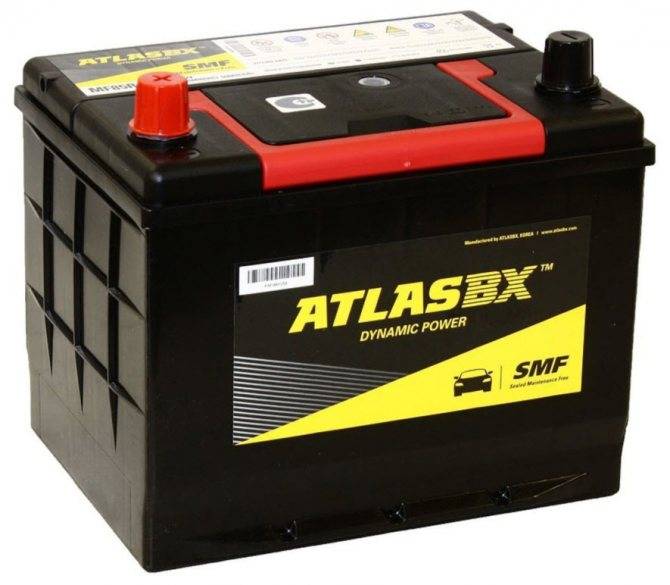

Азиатский типоразмер

Американский типоразмер Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

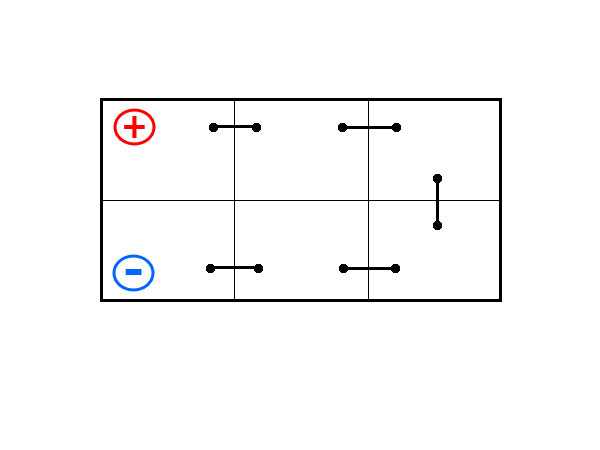

Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

Обратная полярность грузового аккумулятора 2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Прямая полярность грузового аккумулятора

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

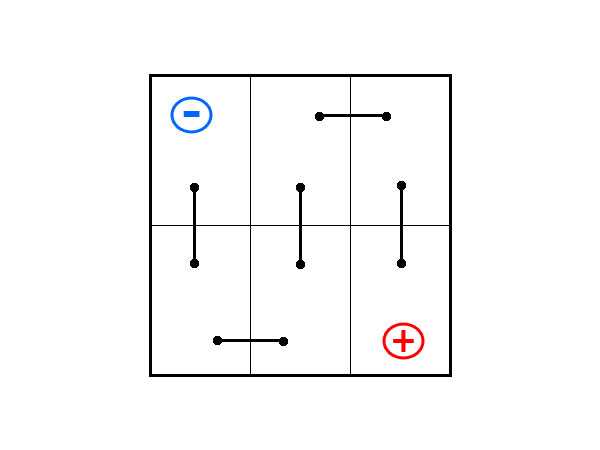

Диагональное расположение выводов

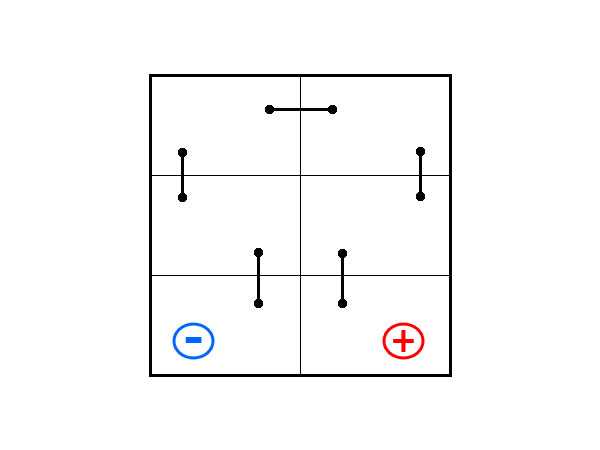

Прочие виды полярности

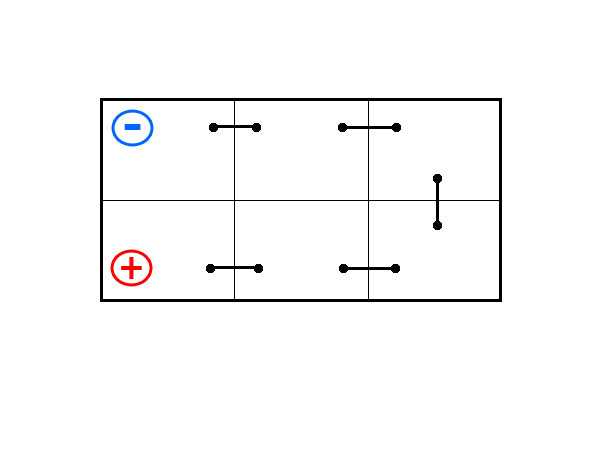

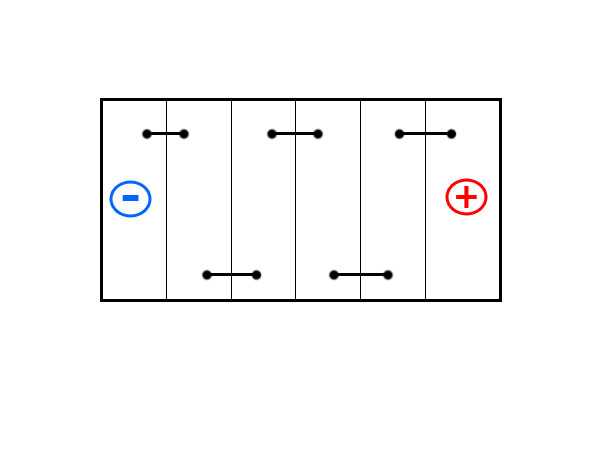

Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.

Полярность 6

Полярность 9

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
