В чем различие между линейным и фазным напряжением, как измеряются

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Особенности трехфазных систем электропитания

Использование трёхфазных линий в многоквартирных домах

Не все знают, что в многоквартирные дома также подведено 380 В. Именно это позволяет работать магазинам и различным мастерским на первых или цокольных этажах. В подъездных щитах трёхфазная цепь распределяется поквартирно, в результате чего на каждую из них приходится одна фаза и ноль. Именно они и обеспечивают фазное напряжение 220 В.

ФОТО: prezentacii.info Так трёхфазная сеть разбивается на три однофазных

При необходимости подключения в квартире оборудования, требующего напряжения 380 В, владелец может обратиться с заявлением в управляющую компанию. Специалист определит возможность подобного подключения, после чего можно будет провести в квартиру трёхфазную линию, предварительно заменив прибор учёта электроэнергии на соответствующий.

ФОТО: vseinstrumenti.ru Трёхфазный прибор учёта электроэнергии значительно крупнее однофазного

Использование линейного и фазного напряжения

Электрические цепи бывают постоянного и переменного тока. Чаще для соединения источника электричества с потребителем используются трехфазные цепи переменного тока. Такой тип тока имеет ряд преимуществ:

• ниже затраты на передачу энергии;
• возможность создания электродвижущей силы для функционирования асинхронного оборудования (лифтов, подъемников);
• можно одновременно использовать линейное и фазное напряжение.

Для подключения генераторов в магистраль используют принцип треугольника или звезды. В первом варианте обмотки подсоединяются последовательно, начало фазы и конец другой фазы соединены. Схема позволяет повысить напряжение в несколько раз. Во втором случае начальные участки обмоток объединяются в общую точку, повышение мощности не происходит.

Классификация электросети по составу рабочих элементов:

• активная;
• пассивная;
• линейная;
• нелинейная.

Используя 4 кабеля в магистрали, можно, варьируя подключения, использовать одновременно линейные и фазные токи, что расширяет область применения. Трехфазные магистрали считаются универсальными, т. к. подключается большая нагрузка, например, к сети в 10 вольт. Если подсоединить к линии соответствующий приемник, например, трехфазный электрический двигатель, то его механическая мощность достигнет величин, в 3 раза превышающих показатели однофазного агрегата.

В многоквартирном секторе основными приемниками являются бытовые устройства и приборы, питающиеся от сети 220 В. Требуется равномерное разделение между проводами с нагрузкой, поэтому квартиры подключаются по шахматной схеме. В частном домостроении принята концепция рассредоточения нагрузки на каждый кабель от всех домашних приборов и оборудования. Учитываются проводниковые токи, передающиеся во время включения максимального числа устройств.

Включая в сеть с 1 или 3 фазами одинаковые электрические двигатели, можно получить разницу в мощности его работы. Если дополнительно выбрать эффективный способ подключения, то показатели на выходе повысятся втрое. Учитывая соотношение между фазными и линейными токами, следует рассчитывать обмотки на повышенные значения. Относительный показатель разницы зарядов между нагруженными проводами всегда больше аналогичного значения между фазой и нулем. Основное отличие линейных характеристик напряжения и мощности фазы состоит в параметрах получаемого вольтажа.

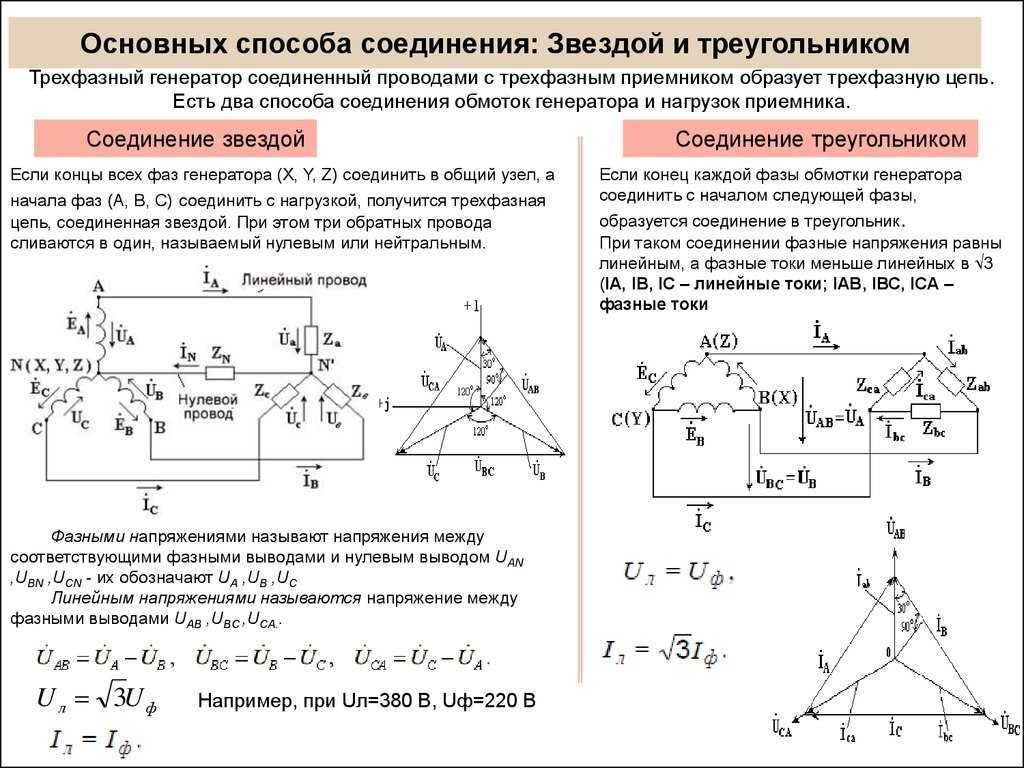

Классическим примером применения обоих видов напряжения является соединение при установке трехфазного генератора. Используются вторичные обмотки и первичные обвивки, соединяемые по одной из схем. Связь линейного напряжения и значения фазы при соединении по типу треугольника помогает выравнивать ток, и обе мощности становятся почти одинаковыми. Аналогично подсоединяются двигатели, преобразователи и трансформаторы.

Вариант звезды предполагает подсоединение контактов всех обмоток к одной цепи с применением перемычек. В проводниках проходит ток с показателями этой сети, а напряжение передается на активные выводы и контакты.

Какие провода бывают — все разновидности кабелей и проводов

Как самостоятельно подключить электроплиту?

Фаза, ноль и заземление: понятие, связь и практическое применение в электротехнике

Что такое коаксиальный кабель, основные характеристики и где используется

Чем отличаются и где используются постоянный и переменный ток

Как рассчитать необходимое сечение провода по мощности нагрузки?

Сноски

1) Существует ряд схем, например, делители напряжения, параметрические и компенсационные стабилизаторы, позволяющих изменить величину постоянного напряжения без дополнительных преобразований. Однако эти схемы принципиально не могут увеличить напряжение. Кроме того, их КПД напрямую зависит от соотношения входного и выходного напряжения и может оказаться недопустимо малым.

2) Математическая конструкция «dΦ/dt» означает «первая производная магнитного потока Φ по времени t». Она показывает, на какую величину (dΦ) изменился магнитный поток Φ за время (dt), при условии, что интервал наблюдения стремится к нулю (dt → 0). Если магнитный поток за время dt не изменился (dΦ = 0), то и первая производная будет равна нулю.

3) На самом деле, магнитные процессы в трансформаторе намного сложнее. В частности, магнитный поток Φ не может резко измениться. Поэтому сразу после подключения обмотки трансформатора к источнику постоянного напряжения магнитный поток будет нарастать в течение некоторого времени, что приведет к появлению ЭДС, однако рано или поздно она исчезнет.

4) Мерцание света при освещении вращающихся объектов может привести к стробоскопическому эффекту – когда кажется, что объект неподвижен, в то время как он вращается с большой скоростью. Это явление может быть как полезным (используется, например, в электропроигрывателях для установки скорости вращения диска), так и опасным для жизни (например, при освещении рабочих мест станков).

5) Это справедливо для мощностей больше 1 кВт. При меньших мощностях дешевле использовать однофазные системы.

Формула для вычисления линейных напряжений на основе фазных напряжений

В электротехнике существует некоторая взаимосвязь между фазными и линейными напряжениями в трехфазных системах. Линейные напряжения — это напряжения между фазами или между фазой и нейтралью, а фазные напряжения — это напряжения между фазами. Для вычисления линейных напряжений можно использовать простую формулу, основанную на фазных напряжениях.

Если известно значение фазного напряжения (Uф), то значение линейного напряжения (Uл) можно вычислить с помощью следующей формулы:

Тип системы	Формула
Трехфазная система с заземленной нейтралью	Uл = √3 * Uф
Трехфазная система с незаземленной нейтралью	Uл = Uф

Здесь √3 — коэффициент, равный примерно 1.732.

Применение этой формулы позволяет вычислить линейные напряжения на основе фазных напряжений в трехфазных системах как с заземленной, так и с незаземленной нейтралью.

Например, если фазное напряжение в трехфазной системе с заземленной нейтралью составляет 220 В, то линейное напряжение будет равным приблизительно 381 В (Uл = √3 * 220 В = 381 В).

Эта формула является одним из фундаментальных математических выражений, используемых при работе с трехфазными системами и позволяет упростить вычисления в электротехнике.

Что такое фаза?

Фаза является значением тригонометрической функции, например определяющей вид или описывающей волновое или колебательное движение. Величина тождественна углу или аргументу периодической функции. Зависимость целой фазы от координат и времени не всегда бывает линейной и гармонической. Конец проводника, по которому ток поступает в цепь, или зажим представляет собой начало фазы. Изменение вольтажа цепи через временной промежуток является проекцией лучевого вектора на координатную ось.

Цепь представляет собой стандартные элементы — энергетический генератор, цепь передачи, приемник. Для понятия, что такое фазное, линейное напряжение, их взаимодействие требуется определение фазы. Положение фазы действует только для магистралей переменного тока. Понятие определятся в виде уравнения сектора векторного вращения с фиксацией одного конца в исходе координат.

Электрические линии отличаются числом фаз: одно-, двух-, трех- и многофазная.

В России популярна трехфазная сеть для питания потребителей, которые представлены бытовыми строениями или промышленными объектами. Подключение отличается преимуществами по сравнению с электроснабжающей однофазной цепью:

• экономичность из-за выгодного применения материалов;
• возможность транспортировки большого объема электричества;
• включение в рабочую цепь электрогенераторов и двигателей высокой мощности;
• создание разных показателей напряжения в зависимости от варианта включения потребляющей нагрузки в электрическую линию.

Работа в трехфазной цепи зависит от взаимного соотношения ее компонентов. Показатели напряжения зависят от фазы (угла наклона векторного луча к координатной плоскости оси). Вольтаж определяется по земельному потенциалу, который равен нулю. Из-за этого кабель с присутствующим вольтажом именуют фазным, а заземляющий провод — нулевым. Угол фазы единичного вектора не имеет особой значимости, т. к. в линии он делает полный оборот на 360° за 1/50 часть секунды

Во внимание берется междуфазный угол относительности 2 векторов

В сети с применением реактивных деталей угол берется между векторными показателями электротока и вольтажа, он носит название сдвига фазы. Если значения подключенных нагрузок со временем не изменяются, то величина сдвига будет всегда постоянной. Неизменность показателя используется в расчете электрической линии и анализа работы.

При намотке на катушке множества оборотов провода номинальное напряжение увеличивается пропорционально числу витков. Явление привело к разработке генераторов, обеспечивающих потребителей электричеством. Для эффекта от применения магнитного поля иногда устанавливают несколько бобин. Статорное магнитное поле за поворот ротора пересекают одновременно 3 катушки, что ведет к увеличению мощности генератора. Это позволяет запитать сразу 3 пользователей.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

1. Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
2. Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
3. Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
4. Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Варианты подключения

Контакты обмоток трансформатора или генератора в сетях с 3-фазного напряжения объединяются 2-мя способами:

1. Звезда. Концы обмоток стыкуются в единую точку.
2. Треугольник. Соединение обмоток выполняется таким образом, чтобы конец 1-ой стыковался с началом 2-ой, а конец 2-ой с началом 3-ей, и конец 3-ей с началом 1-ой.

Видео о том, что лучше для дома 1 или 3 фазы:

При этом подключить потребителя к сети можно по следующим вариантам схем:

• Звезда-звезда – с применением нейтрального проводника.
• Звезда-звезда – без нулевого провода.
• Звезда-треугольник.
• Треугольник-звезда.
• Треугольник-треугольник.

Наличие такого разнообразия вариантов подключения в системе трехфазного переменного тока обуславливается тем, что как источник, так и потребитель можно подключать звездой или треугольником. При этом в каждом случае будет возникать свои линейные и фазные соответствия.

Особенности подключения двигателя

Если вы хотите подключить 3-х-фазный электродвигатель асинхронного типа, и при этом получить максимальный КПД, советую соединять контакты его обмотки по схеме «треугольник». При этом надо учесть, что в таком случае включение мотора в качестве нагрузки будет иметь следующие особенности:

1. Потребляемая мощность возрастает в 1,5 раза.
2. Ввиду усилия, требуемого для раскрутки, сила пускового тока повышается в 6-7 раз по сравнению с рабочим значением.
3. При внезапном возрастании сопротивления вращающегося вала происходит резкий скачок силы тока.

Видео-обзор о том, как выполняется подключение «звезда» и «треугольник» на примере асинхронного двигателя:

Всего этого можно избежать, если подключить электропривод по схеме «звезды». Ценой некоторого понижения КПД удастся исключить риск перегрева и рывок при запуске, обеспечив плавное нарастание оборотов до рабочего уровня. Благодаря этому оборудование будет работать хотя и слабее, но надежнее и дольше без риска поломки.

Обратите внимание!

В зависимости от схемы подключения обмоток различаются 2 вида электротока – фазное и линейное. Так, когда ток трехфазной цепи на 380 В циркулирует по обмотке потребителя или генератора, речь идет о межфазном или фазном напряжении. Когда же передача идет через проводник от источника к нагрузке, говорят о линейной разновидности.

Видео-советы по тому, что лучше для дома – 1 или 3 фазы:

https://youtube.com/watch?v=sFQJpeWD–U

Основные соотношения линейных и фазных токов , при соединение элементом трехфазной цепи в звезду

Трехфазная цепь является частным случаем многофазных систем электрических цепей, представляющих собой совокупность электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, отличающиеся по фазе одна от другой и создаваемые общим источником энергии.

Трехфазные цепи – наиболее распространенные в современной электроэнергетике. Это объясняется рядом их преимуществ по сравнению как с однофазными, так и с другими многофазными цепями:

· экономичность производства и передачи энергии по сравнению с однофазными цепями;

· возможность сравнительно простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя;

· возможность получения в одной установке двух эксплуатационных напряжений – фазного и линейного.

· Трехфазный генератор представляет собой синхронную машину двух типов: турбогенератор и гидрогенератор. Модель трехфазного генератора схематически изображена на рис. 3.1.

·

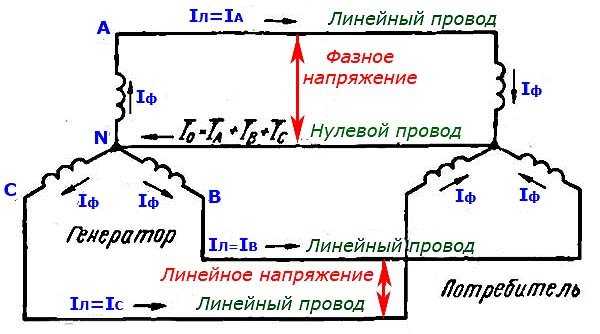

Соединение фаз генератора и приемника звездой

При соединение фаз обмотки генератора (или трансформатора) звездой их концы X, Y и Z соединяют в одну общую точку N, называемую нейтральной точкой (или нейтралью) (рис. 3.6). Концы фаз приемников (Za, Zb, Zc) также соединяют в одну точку n. Такое соединение называется соединение звезда.

Рис. 3.6

Провода A−a, B−b и C−c, соединяющие начала фаз генератора и приемника, называются линейными, провод N−n, соединяющий точку N генератора с точкой n приемника, – нейтральным.

Трехфазная цепь с нейтральным проводом будет четырехпроводной, без нейтрального провода – трехпроводной.

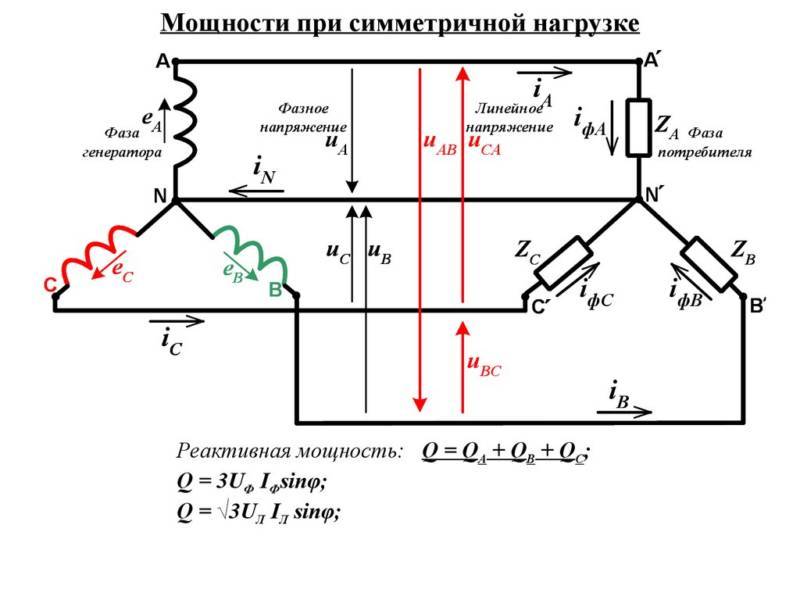

В трехфазных цепях различают фазные и линейные напряжения. Фазное напряжение UФ – напряжение между началом и концом фазы или между линейным проводом и нейтралью (UA, UB, UC у источника; Ua, Ub, Uc у приемника). Если сопротивлением проводов можно пренебречь, то фазное напряжение в приемнике считают таким же, как и в источнике. (UA=Ua, UB=Ub, UC=Uc). За условно положительные направления фазных напряжений принимают направления от начала к концу фаз.

Линейное напряжение (UЛ) – напряжение между линейными проводами или между одноименными выводами разных фаз (UAB, UBC, UCA). Условно положительные направления линейных напряжений приняты от точек, соответствующих первому индексу, к точкам соответствующим второму индексу (рис. 3.6).

По аналогии с фазными и линейными напряжениями различают также фазные и линейные токи:

· Фазные (IФ) – это токи в фазах генератора и приемников.

· Линейные (IЛ) – токи в линейных проводах.

При соединении в звезду фазные и линейные токи равны

(3.5)

IФ=IЛ.

Ток, протекающий в нейтральном проводе, обозначают IN.

По первому закону Кирхгофа для нейтральной точки n (N) имеем в комплексной форме

(3.6)

İN=İA+İB+İC.

Рис. 3.7

В соответствии с выбранными условными положительными направлениями фазных и линейных напряжений можно записать уравнения по второму закону Кирхгофа.

(3.7)

ÚAB=ÚA−ÚB; ÚBC=ÚB−ÚC; ÚCA=ÚC−ÚA.

Согласно этим выражениям на рис. 3.7а построена векторная диаграмма, из которой видно, что при симметричной системе фазных напряжений система линейных напряжений тоже симметрична: UAB, UBC, UCA равны по величине и сдвинуты по фазе относительно друг друга на 120° (общее обозначение UЛ), и опережают, соответственно, векторы фазных напряжений UA, UB, UC, (UФ) на угол 30°.

Действующие значения линейных напряжений можно определить графи-чески по векторной диаграмме или по формуле (3.8), которая следует из треугольника, образованного векторами двух фазных и одного линейного напряжений:

UЛ=2UФcos30°

или

(3.8)

UЛ= UФ.

Предусмотренные ГОСТом линейные и фазные напряжения для цепей низкого напряжения связаны между собой соотношениями:

UЛ=660В;UФ=380В; UЛ=380В;UФ=220В; UЛ=220В;UФ=127В.

Векторную диаграмму удобно выполнить топографической (рис. 3.7б), тогда каждой точке цепи соответствует определенная точка на диаграмме. Вектор, проведенный между двумя точками топографической диаграммы, выражает по величине и фазе напряжения между одноименными точками цепи.

Преимущества и недостатки фазного и линейного напряжения

Преимущества фазного напряжения:

1. Легкость расчетов: фазное напряжение используется при расчете активной и реактивной мощности системы, что упрощает процесс проектирования и контроля энергопотребления.

2. Экономия проводов: фазное напряжение позволяет передавать больше мощности в системе с меньшим сечением проводов, что снижает затраты на проводку.

3. Надежность: фазное напряжение менее восприимчиво к помехам и потерям напряжения, что обеспечивает более стабильное питание электрических устройств и снижает вероятность сбоев.

Недостатки фазного напряжения:

1. Высокая стоимость: фазное напряжение требует использования трансформаторов и другого оборудования для преобразования в линейное напряжение, что может увеличить стоимость системы.

2. Сложность контроля: фазное напряжение сложнее контролировать и измерять без дополнительных средств и оборудования.

3. Ограничения в применении: некоторые устройства и системы требуют линейного напряжения для правильной работы, поэтому использование фазного напряжения может быть невозможно или нецелесообразно.

Преимущества линейного напряжения:

1. Простота контроля: линейное напряжение легче измерять и контролировать, так как оно соответствует прямому значению напряжения между фазами.

2. Универсальность применения: линейное напряжение подходит для большинства устройств и систем, что облегчает его использование в различных областях электротехники.

3. Удобство обслуживания: линейное напряжение позволяет производить техническое обслуживание и ремонт без необходимости преобразования напряжения.

Недостатки линейного напряжения:

1. Большие потери энергии: линейное напряжение требует более крупных и дорогих проводников для передачи энергии, из-за чего возникают большие потери энергии преобразования.

2. Низкая надёжность: линейное напряжение более восприимчиво к помехам и потерям напряжения, что может привести к нестабильному питанию и сбоям в работе электрооборудования.

3. Затраты на проводку: использование линейного напряжения требует более крупных проводов, что увеличивает затраты на проводку в электрической сети.

Правила выбора – что лучше 1 или 3 фазы

Как это устроено и работает

Простую однофазную систему можно представить как два провода, в одном из которых присутствует меняющееся синусоидальному закону напряжение, а второй провод служит «землёй», куда это напряжение может стекать при подключении потребителя (нагрузки).

Поскольку напряжение фазы меняется по закону синуса, легко представить два других провода под напряжением, в которых запаздывает или опережает по фазе электрических колебаний рассмотренное в первой линии на 120 градусов — тогда получится полностью взаимно-симметричная система (ведь в окружности ровно 360 градусов!), где любая из выбранных фаз опережает либо отстаёт от соседней точно на 120 градусов — и в такой системе может быть выделена одна-единственная «земля» и три разных фазных провода (именно эту схему в итоге и предложил М.Доливо-Добровольский).

Очевидно, что электрическую нагрузку в такой системе можно подключать двояко: либо между любой выбранной фазой и «землёй» (нейтралью), либо между фазными проводами (попутно отметим, что «истинно трёхфазные», симметричные потребители электроэнергии вроде асинхронных электродвигателей могут работать в подобной системе вовсе без нейтрали).

Важно то, что при этом действующее на нагрузку напряжение будет существенно различаться (~в 3 раз): если между отдельной фазой и нейтралью переменное напряжение составляет ~220 вольт, то между фазными проводами будет ~380 вольт. Напряжение синусоидальной формы между любой из фаз и выделенной нейтралью здесь называется «фазным», а между любыми двумя фазами — «линейным».

Влияние на электрические цепи и устройства

Линейное и фазное напряжение являются различными способами представления переменного напряжения в электрических цепях. Влияние каждого из этих типов напряжения на электрические цепи и устройства может быть разным.

Линейное напряжение представляет собой разность потенциалов между двумя проводниками в трехфазной системе. Оно используется для передачи электроэнергии от источника к нагрузке. Линейное напряжение имеет форму синусоидальной волны и обозначается как U. Оно может быть измерено между любыми двумя фазами или между фазой и нулевым проводником. Линейное напряжение воздействует на электрические цепи и устройства, вызывая протекание электрического тока и выполнение определенных функций.

Фазное напряжение представляет собой напряжение между проводником и нулевым проводником в трехфазной системе. Оно используется для питания электрических устройств и оборудования. Фазное напряжение имеет форму синусоидальной волны и также обозначается как U. Фазное напряжение воздействует на электрические цепи и устройства, обеспечивая необходимую энергию для их работы.

Влияние линейного и фазного напряжения на электрические цепи и устройства может быть разным. Некоторые устройства требуют линейного напряжения для своей работы, в то время как другие могут работать только от фазного напряжения. Некоторые устройства могут иметь разные варианты подключения в зависимости от типа напряжения

Также важно учитывать различия в значении и фазе между линейным и фазным напряжением при расчете и проектировании электрических цепей и систем

Более детальное изучение влияния линейного и фазного напряжения на электрические цепи и устройства может помочь электротехникам и инженерам более эффективно проектировать и обслуживать электрические системы.

Зависимость между линейными и фазными токами

При анализе электрических схем важно понимать зависимость между линейными и фазными токами. Линейный ток — это общий ток, протекающий через цепь, включающую все фазы

Фазный ток — это ток, протекающий в каждой отдельной фазе.

Зависимость между этими токами связана с типом схемы подключения фаз. Существует два основных типа схем: звезда (Y) и треугольник (Δ).

Звезда (Y) схема:

• Линейный ток (I_лин) равен сумме фазных токов (I_фаз1 + I_фаз2 + I_фаз3).
• Фазный ток (I_фаз) равен линейному току, деленному на корень из трех (I_лин / √3).

Треугольник (Δ) схема:

Фазный ток и линейный ток равны друг другу (Iлин = Iфаз).

Эта зависимость имеет большое значение при проектировании и расчете электрических сетей. Зная фазный ток, легче определить линейный ток, и наоборот. Это позволяет выбрать подходящие проводники, рассчитать необходимую емкость источника питания и принять другие решения, связанные с электрическими нагрузками.

Выводы и применение в практике

Различия между линейным и фазным напряжением имеют значительное значение при работе с электроустановками. Линейное напряжение является векторной суммой фазных напряжений и используется для измерения общей мощности, передаваемой в системе. Фазное напряжение, с другой стороны, представляет собой напряжение между двумя фазами и используется для измерения мощности в отдельной фазе.

Одним из применений знания различий между линейным и фазным напряжением является правильное подключение и настройка трехфазных электрических систем

При сборке или обслуживании таких систем необходимо обращать внимание на корректное соединение фаз и нейтрали согласно требованиям электрооборудования

Также, знание различий поможет понять разные виды электрооборудования и позволит выбрать подходящее для конкретного применения. Например, для приборов с трехфазными двигателями следует выбирать такое электрооборудование, которое соответствует требованиям фазного напряжения.

Изучение и учет различий между линейным и фазным напряжением также влияет на эффективность работы электрических систем. Правильное измерение напряжения и мощности, учет сдвига фаз, поможет распределить нагрузку равномерно и предотвратить перегрузку или недоиспользование системы.

В итоге, понимание различий между линейным и фазным напряжением играет важную роль в электротехнике и электроэнергетике. Это помогает обеспечить безопасность, эффективность и надежность работы электрических систем, включая трехфазные сети.
