Коммутатор и маршрутизатор: в чем разница и отличия свитча, сравнение

В чем различия

TheDifference.ru определил, что отличие коммутатора от роутера заключается в следующем:

Роутер более сложное устройство.
Роутер работает с IP-адресами, коммутатор – с MAC-адресами.
Коммутатор не подключается к сети Интернет.
Коммутатор предполагает наличие только портов LAN, роутер – как минимум, LAN и WAN.
Роутер работает с таблицами маршрутизации.

Для нахождения отличий между коммутатором и маршрутизатором сначала введём термин «Концентратор». Концентратор — простейшее устройство, обеспечивающее взаимодействие компьютеров в сети. Каждый компьютер подключается к концентратору с помощью кабеля Ethernet. Вся информация, отправляемая с одного компьютера на другой в локальной сети, проходит через концентратор. Концентратор не может определить источник или место назначения полученных данных, поэтому пересылает их всем подключенным к нему компьютерам, включая и тот, с которого была отправлена информация. Концентратор может либо передавать, либо получать данные, но не может делать и то и другое одновременно. Поэтому концентраторы работают медленнее, чем коммутаторы. Концентраторы являются наименее сложными и наименее дорогими устройствами для построения сети. Коммутаторы работают как концентраторы, но при этом могут определить место назначения полученных данных, поэтому передают их только тем компьютерам, которым эти данные предназначаются (в отправляемый кадр добавляется mac-адрес компьютера получателя). Можно сказать, что коммутатор «работает» на канальном уровне модели OSI, используя кадры. Коммутаторы могут получать и передавать данные одновременно, поэтому они работают быстрее концентраторов. Если в локальной сети насчитывается четыре и более компьютера или требуется использовать сеть для действий, предполагающих обмен большими объемами информации между компьютерами следует выбрать коммутатор вместо концентратора.

Маршрутизаторы позволяют компьютерам обмениваться данными как в текущей локальной сети, так и между двумя отдельными сегментами сетей, например между домашней локальной сетью и Интернетом. Маршрутизаторы получили свое название благодаря возможности направлять сетевой трафик по определенному маршруту с помощью логической адресации (IP и пакеты). Маршрутизаторы «работают» на сетевом уровне модели OSI. Маршрутизаторы могут быть проводными (с использованием Ethernet-кабелей) или беспроводными (Wifi), а также с дополнительными функциями (VPN). Если требуется просто соединить компьютеры, концентраторы и коммутаторы будут идеальным решением. Однако если необходимо предоставить всем компьютерам доступ к Интернету с помощью одного кабеля или модема, используйте маршрутизатор или модем со встроенным маршрутизатором. Кроме того, маршрутизаторы обычно содержат встроенные компоненты обеспечения безопасности, например брандмауэр. Также в умелых руках:) маршрутизатор может превратиться в сетевое хранилище данных, принт-сервер, домашний хостинг.

Таким образом, коммутаторы работают на канальном уровне модели OSI с помощью кадров и связывают компьютеры одного сегмента сети. Маршрутизаторы работают на сетевом уровне модели OSI и могут связывать компьютеры разных сегментов сети, например локальную сеть офиса и интернет.

Многие юзеры не знают, в чём состоит разница между маршрутизаторами и коммутаторами, ошибочно думая, что устройства имеют одинаковый принцип работы и служат для одних и тех же целей. Чтобы понять отличие, необходимо изучить, для чего используются гаджеты, где чаще всего их устанавливают, на чем основано их функционирование. Главный вывод, который можно сделать, — маршрутизатор и коммутатор — это устройства, применяемые для различных задач и целей. При этом они имеют разную стоимость. Стоит отметить, что оба гаджета используются для . Иногда их сравнивают с третьим видом гаджетов — концентратором, который на сегодняшний день является устаревшим и не соответствует современным технологическим требованиям. Информация, приведённая в статье, будет интересна людям, которым интересен принцип построения сети. В некоторых случаях нужно применять один тип устройств, в то время как в других целесообразно установить второй тип.

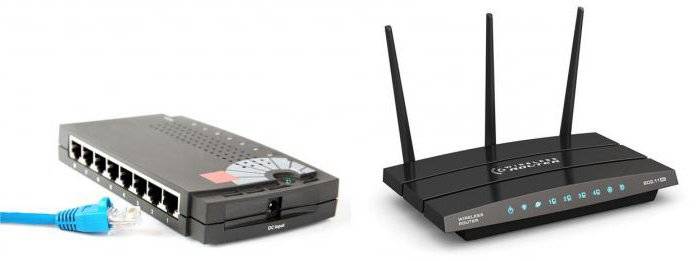

Switch и маршрутизатор выполняют различные функции внутри сети

Параметры

Свитчи имеют достаточно много параметров, на которые нужно обратить внимание. Количество портов коммутатора определяет, сколько единиц оборудования можно подключить

Дома используются гаджеты, имеющие от 5 до 15 портов

Количество портов коммутатора определяет, сколько единиц оборудования можно подключить. Дома используются гаджеты, имеющие от 5 до 15 портов.

Оборудование, у которого от 15 до 52 портов, предназначено для офиса

Кроме количества портов, следует также обратить внимание на их скорость. Современные гаджеты могут работать на скорости 100 или 1000 Мбит/с

Скорость обслуживания пакетов – это характеристика, определяющая производительность свитча. Стандартный размер пакета равен 64 байта. Данная величина измеряется в миллионах пакетов за секунду (Mpps).

РоЕ (Power over Ethernet), данная функция позволяет подавать электричество к устройству через сетевой кабель. При этом качество передаваемой информации не снижается. С помощью данной опции можно подключать гаджеты, к которым электричество подвести проблематично, например, WEB камеры.

SFP порты используются для подключения к устройствам высшего уровня или к другим коммутаторам. Этот порт является слотом, к которому подключается специальный SFP-модуль. После этого уже можно подключать другое устройство, например, оптоволоконный кабель.

Кроме технических характеристик, следует также обратить внимание на то, какие функции еще поддерживает свитч. Энергосберегающие коммутаторы способны следить за активностью подключенных устройств

Когда они выявляют неактивный сетевой порт, то переводят его в спящий режим. По заявлению производителей, данная функция способна сохранить до 80% электрической энергии

Энергосберегающие коммутаторы способны следить за активностью подключенных устройств. Когда они выявляют неактивный сетевой порт, то переводят его в спящий режим. По заявлению производителей, данная функция способна сохранить до 80% электрической энергии.

VLAN требуется для разграничения сегментов локальной сети. С помощью этой функции можно создать отдельные участки для отделов или филиалов фирмы.

Функция защиты от широковещательного шторма позволяет бороться с DDoS атаками. Модели, имеющие эту функцию, своевременно выявляют флуд и отсекают его.

Функция сегментации трафика позволяет так настраивать порты, чтобы они были логически отделены друг от друга, но могли подключаться к серверу.

Функция стекирования позволяет объединить несколько коммутаторов в стек. Эта возможность востребована в сетях больших разветвленных компаний.

Источники

https://Help-WiFi.ru/tekh-podderzhka/setevoj-kommutator/
https://itumnik.ru/internet/hab-dlya-interneta-chto-eto-takoe-i-zachem-on-nuzhen
https://besprovodnik.ru/kommutator/
https://14bytes.ru/razbiraemsja-kak-rabotaet-kommutator-seti-ethernet-switch/
https://ichip.ru/sovety/dlya-chego-nuzhen-setevojj-kommutator-i-kakojj-luchshe-vybrat-371132
https://WiFiGid.ru/poleznoe-i-interesnoe/kommutator-switch
https://setupik.ru/chto-takoe-svitch-i-dlya-chego-nuzhnyi-podobnyie-ustroystva.html
https://mobila.guru/faqsingle/setevye-kommutatory-svitchi-harakteristiki-i-primenenie/

Отличие свитча от хаба (сетевого концентратора)

В чем различия

Коммутатор и маршрутизатор отличаются друг от друга по типу назначения, способу передачи и характеристикой деятельности.

Основные положения:

свитч связывает между собой гаджеты в пределах одной сети, маршрутизатор обеспечивает связь нескольких сетей;
коммутатор нельзя подключить к интернету, он только связывает между собой устройства;
маршрутизатор настраивают на конкретный тип передачи данных, он обеспечивает стойкий сигнал Вай-Фай;
если свитч не заменяет маршрутизатор, то роутер с несколькими гнездами используют как переключатель устройств внутри одной домашней сети.

Функции

Роутер или маршрутизатор необходим для того, чтобы внутри помещения была интернет-связь. Он обеспечивает соединение с глобальной сетью и поддерживает сигнал. Описание и особенности:

передает пакет трафика между провайдером и устройствами домашней группы;
выстраивает маршруты для передачи данных;
проводит шифрование пакетных данных;
есть дополнительные функции: родительский контроль, защита от атак, встроенный антивирус.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность “Экономика предприятия”

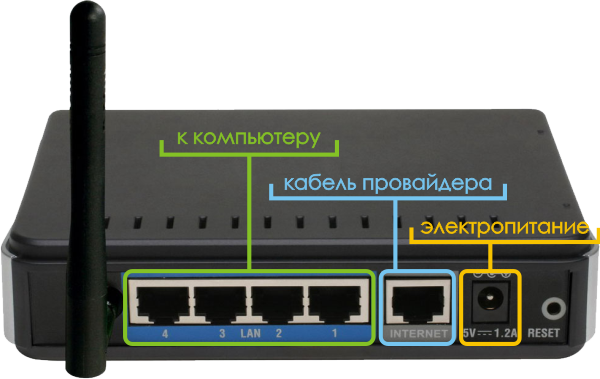

Для эффективной работы роутер снабжен отверстием для aDSL. Это основной порт, куда подключают кабель локальной сети. Помимо этого, на роутере есть кнопка включения и выключения, а также дополнительные порты для подключения различных устройств. Чаще всего на роутере есть антенна, которая помогает раздавать сигнал Вай-Фай на разные расстояния.

Коммутатор или свитч подключает между собой устройства, поэтому на панели гораздо больше отверстий, чем на роутере. В отличие от него коммутатор соединяет гаджеты только по проводам, он не умеет раздавать Вай-Фай.

Особенности и описание:

создает сетевое подключение внутри одной группы;
необходим при подключении систем видеонаблюдения, чтобы выводить запись с разных камер на один компьютер;
используется провайдерами для подключения отдельных абонентов к локальной сети.

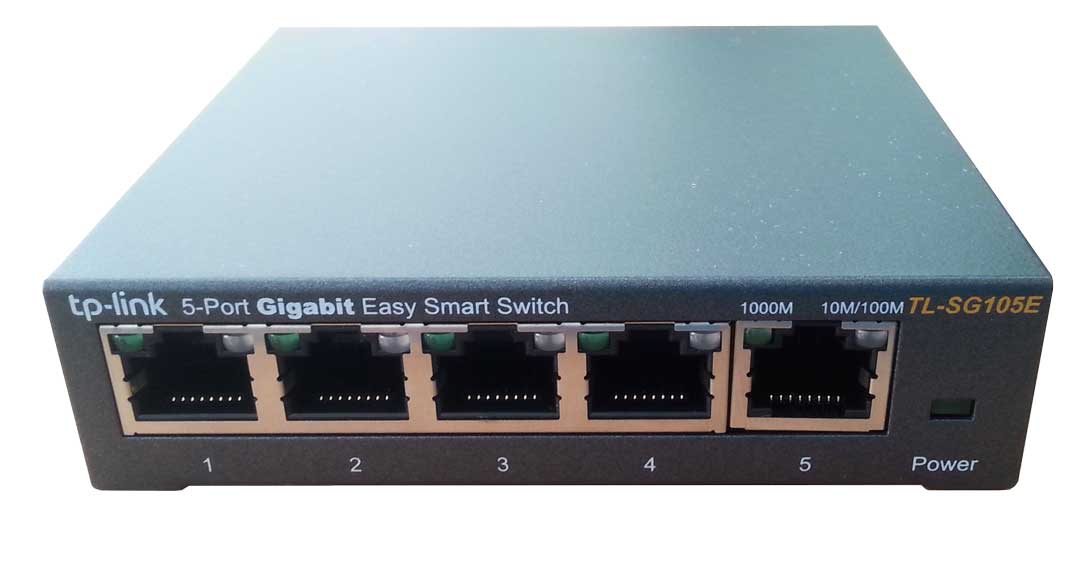

Свитч выполнен в виде коробки с множеством гнезд для подключения, антенна для него не предусмотрена, так как он не ловит и не передает беспроводной сигнал в отличие от роутера.

Принцип работы

Сетевой коммутатор подключает несколько устройств к одному сетевому узлу. Данные передаются с помощью кадров – так называют единицы информации, с помощью которых формируют непрерывный поток. Простой пример работы коммутатора – это передача изображения с камер наблюдения, когда они проходят по замкнутой сети и выводятся на экран пульта охраны.

Сетевой коммутатор работает как промежуточное звено. Он усиливает сигнал и перенаправляет кадры от одного устройства к другому. Этот процесс называют ретрансляцией. Принцип работы коммутатора осложнен перегрузкой каналов данными, что, соответственно, снижает пропускную способность. Чем больше подключенных устройств к коммутатору, тем ниже пропускная способность.

Во время работы внутренняя матрица или память коммутатора автоматически заполняется и, благодаря наличию умного управления, кадры расформировываются от источника к получателю по конкретному каналу, то есть они не идут сплошным потоком.

Основная задача маршрутизатора – построение специального маршрута для пакетной передачи информации. Роутер работает в зависимости от способа подключения:

Обычное подключение. Предполагает проводное подключение с раздачей по Wi-Fi или подключением к портам с маркировкой LAN.
Особый режим. Роутер принимает сигнал от провайдера по воздуху. Этот способ отлично подходит для тех населенных пунктов, где провести кабель невозможно.
Репит. Это прием повторной раздачи Wi-Fi на устройства, находящиеся рядом. Такой метод работает, когда сети Wi-Fi не хватает для больших помещений.

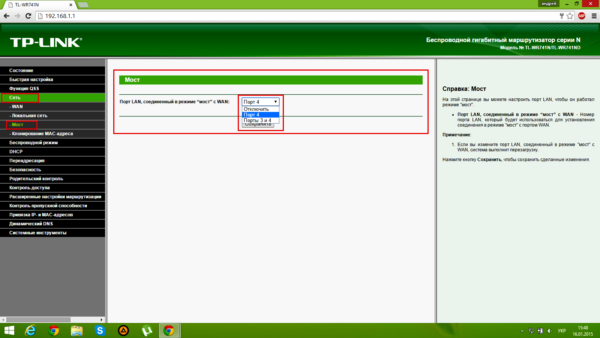

Режим моста. Часто используемая манипуляция, когда маршрутизатор играет роль строителя локальной сети, то есть принимает интернет-сигнал от ADSL-модема.

Стоимость

Маршрутизатор – это более сложное устройство в отличие от коммутатора, который предназначен для внутреннего использования. Стоимость зависит от разновидности каждого устройства, но, по сути, маршрутизатор гораздо дороже, чем коммутатор.

Другие отличия

Устройства решают похожие задачи. Они имеют много общего, но существенно отличаются. Свитч технически проще и ограничен функционалом. Роутер устроен сложнее. Он имеет способность определять IP-адреса, коммутатор работает исключительно с MAC-адресами. Основное отличие маршрутизаторов от свитчей – это подключение к локальной сети интернет.

Разница

Чем коммутатор отличается от маршрутизатора? На первый взгляд, однозначно стоит сказать, что в принципах работы кроются главные отличия этих устройств. Есть довольно интересная аналогия, которая легко объясняет разницу.

Предположим, у нас есть почтовый сервер корпорации. Сотрудник отправил файл, который должен попасть к получателю через внутреннюю или локальную систему доставки. В этом случае свитч является почтовым сервером, а маршрутизатор – локальным.

Что мы имеем? Коммутатор не анализирует содержание почты и её тип. Он хранит список всех работников фирмы, адреса их офисов. Поэтому его главная задача – передать почту конкретному адресату.

В этой всей истории маршрутизатор работает почтальоном по доставке информации людям, которые работают вне компании. Он проверяет содержимое и может самостоятельно менять правила доставки, если найдена какая-то дополнительная информация в письме.

Недостаток маршрутизатора по сравнению с коммутатором кроется в непростом и затратном администрировании. Специалисты, которые работают с этим оборудованием, должны владеть огромным количеством параметров. При этом конфигурация все время должна быть согласована с другой конфигурацией в сети.

Отличие коммутатора от маршрутизатора

Поняв, что это за устройства, будет проще выявить и различия между ними. В качестве основных можно выделить следующее:

Маршрутизатор – более сложное в техническом плане оборудование, которое имеет больше функций и возможностей. Для свитчей характерен ограниченный функционал.
Маршрутизатор и коммутатор отличаются принципами работы. Первый использует канальный уровень OSI для передачи данных. Он считывает MAC-адреса, составляя специальные адресные таблицы. За счёт чего может правильно перенаправить полученную информацию. Его работу можно сравнить с оборудованием на АТС, которое перераспределяет поступившие звонки между абонентами. Тогда как коммутатор работает на третьем уровне сетевой модели OSI использованием протоколов TCP/IP. То есть он определяет IP-адреса, анализирует пакеты данных, фильтрует, ограничивает или дешифрует их.
Маршрутизаторы соединяют 2 и более сегмента подсети. Коммутаторы на такое не способны. Их предел – обеспечить передачу данных в рамках конкретной подсети.
Коммутатор в отличие от роутера самостоятельно к интернету не подключается. Поэтому для маршрутизатора обязательно наличие WAN-порта для подключения к глобальной сети. Тогда как у коммутатора имеются только LAN-разъёмы.
Благодаря механизму NAT роутер преобразуют один IP-адрес, присваиваемый провайдером, в несколько, чтобы дать доступ к сети сразу нескольким устройствам. Естественно, свитч такой функцией не обладает.
Разница между маршрутизатором и свитчем проявляется и в «начинке». Роутер как мини-компьютер имеет больший объём встроенной памяти и более мощный процессор. Также маршрутизатор обеспечивает поддержку большинства интерфейсных модулей. При этом некоторые модели роутеров оснащаются и сетевыми брандмауэрами.
Отличие любого коммутатора от маршрутизатора можно найти в быстродействии. Свитч обладает очень высокой скоростью обработки данных. Ведь ему не нужно проверять и анализировать каждый пакет данных. Однако роутеры можно использовать в больших сетях. Тогда как применение коммутаторов довольно ограничено из-за небольших размеров таблицы маршрутизации.
Отличаются оба устройства и своей стоимостью. Естественно, маршрутизатор в силу своего функционала и более сложной конструкции намного дороже, чем свитч.

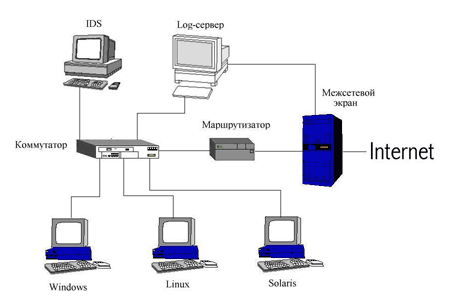

Вопросы организации локальных сетей крупных корпораций чаще всего решают системные администраторы. В таком случае сотрудники-пользователи компьютеров не задействованы в решении вопросов, связанных с покупкой техники, и мало кого интересует, в чем заключается отличие коммутатора от маршрутизатора и концентратора. Но как только возникает необходимость приобрести устройство для домашнего пользования или небольшой компании, возникает путаница в терминах.

Сравнение

Разница между свитчем и роутером — в функциональности каждого из устройств. Свитч на сегодняшний день — простейшее сетевое оборудование, позволяющее двум или более компьютерам в сети обмениваться информацией. Свитч направляет пакеты в соответствии с запросом отправителя именно на тот компьютер, которому они предназначены, тем самым обеспечивая минимальную безопасность в сети. Роутер поддерживает взаимодействие всех компьютеров в сети посредством интерфейса Ethernet или беспроводной связи, одновременно подключая локальную сеть к сети провайдера, что дает возможность выхода в Интернет всем участникам. Свитч самостоятельно к глобальной сети не подключается.

Функциональность роутера намного выше, чем свитча. Передачу данных он осуществляет в соответствии с таблицами маршрутизации. Кроме того, современные роутеры могут выступать в качестве файрволла, обеспечивая защиту подключений, дают возможность шифрования данных и трансляции адресов.

Свитч работает на втором (канальном) уровне модели OSI, что означает прием не только сигналов, но и мониторинг содержимого пакетов для выявления MAC-адреса адресата. Роутер работает на третьем уровне модели OSI, осуществляя мониторинг пакетов для выявления сетевых адресов. Таблицы маршрутизации более сложные и весят больше, чем таблицы коммутации, с которыми работает свитч.

Коммутация и маршрутизация пакетов

Рассмотрим различия свитча от роутера по основным их задачам:

Коммутация пакетов

Это передача пакетов внутри локальной сети
, то есть между устройствами, которые недалеко расположены между собой. При этом передача данных осуществляется посредством отправки пакета от одного устройства с заданным MAC адресом к другому устройству, тоже по MAC адресу. Если известен IP-адрес другого устройства, которое находится в этой же локальной сети, то с помощью ARP запроса выясняется MAC адрес на который следует отправлять пакет. Обработкой с какого порта, на какой отправлять пакет, исходя из их MAC адресов и занимаются коммутаторы (свитчи).

Маршрутизация пакетов

Это передача их во внешнюю сеть
. Процесс осуществляется с помощью IP-адресов и маски подсети. Если IP-адрес не из данной локальной сети (не удовлетворяет маске), то он отправляется на IP-адрес шлюза по умолчанию. Компьютер узнает MAC адрес шлюза и на него и отправляет пакет.

После этого маршрутизатор, получивший данный пакет отправляет его во внешнюю сеть, к которой он подключен через WAN порт.

Пример

Допустим, что компьютер отправляет задание на принтер. Принтер и компьютер соединены через роутер. В этом случае роутер выполняет функцию коммутатора – передает с пакеты с LAN порта к которому подключен компьютер на LAN порт к которому подключен принтер.

При просмотре страницы через браузер, роутер выполняет маршрутизацию пакетов полученных от компьютера во внешнюю сеть интернет и обратно.

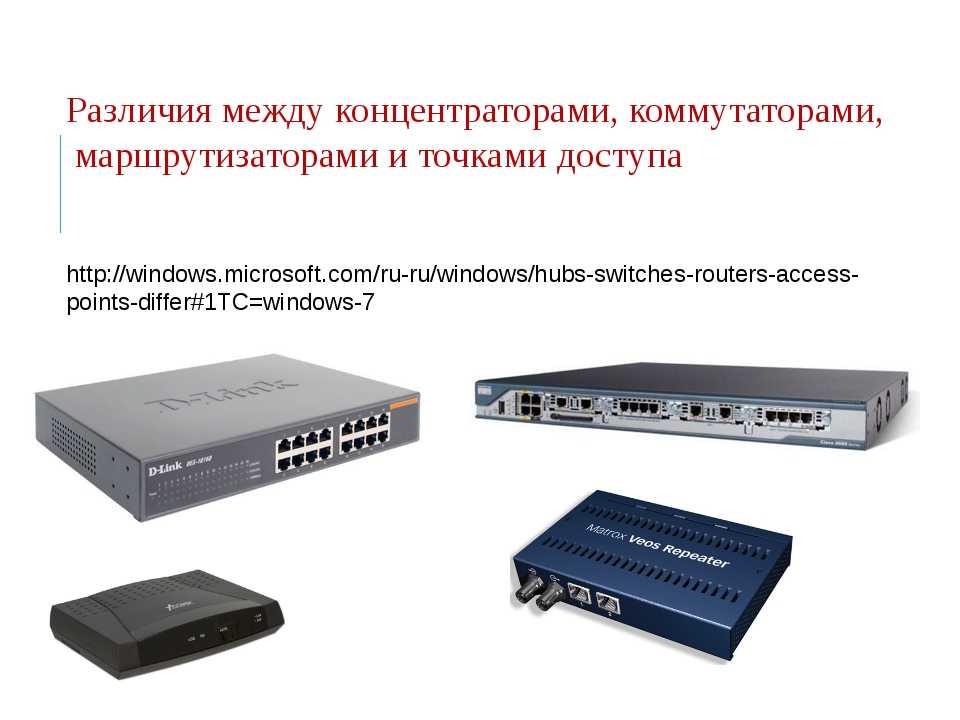

Отличия между коммутаторами и маршрутизаторами

Все три аппарата являются примерами сетевых устройств. Что касается их различий, нам придется погрузиться немного глубже, чтобы понять нюансы.

Давайте сначала разберем каждый из них в отдельности.

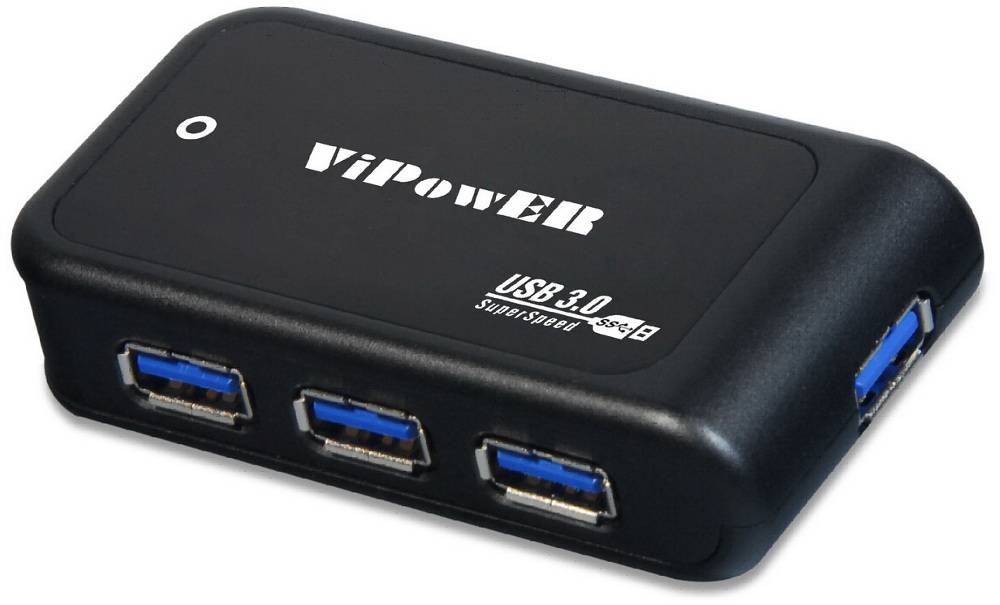

Концентратор

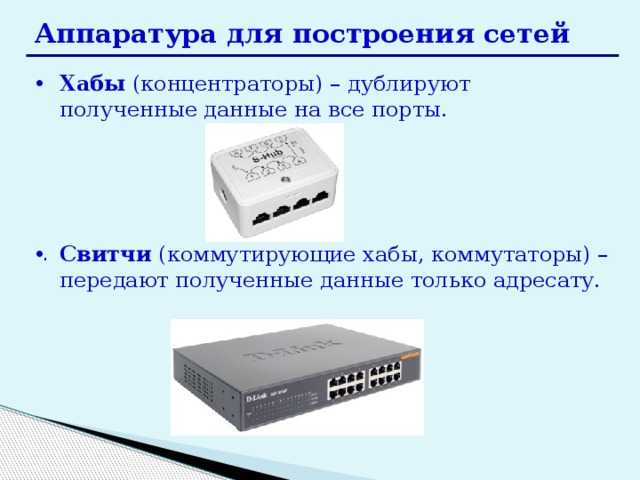

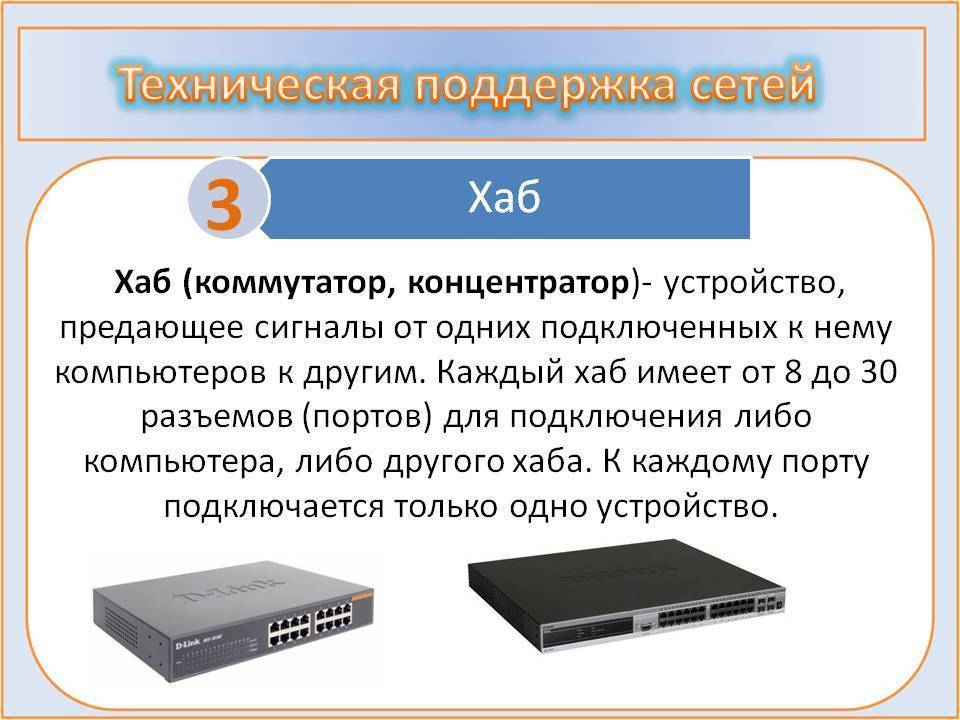

Концентратор (хаб) соединяет несколько компьютеров в локальную сеть (LAN). Вся информация отправляется в концентратор через каждый порт для каждого устройства в сети.

Концентраторы не могут отделить, один компьютер от другого, так как они получают информацию на один порт, а затем слепо направляют ее на все другие порты —предназначен для компьютеров.

Поэтому, даже если вы только хотите, отправить информацию на один компьютер, но у вас есть пять компьютеров в сети, то другие четыре компьютера также получат данные, которые для них не предназначены.

Чем он хорош?

В большинстве случаев, ничем. Потому что вся информация копируется на каждое устройство, это не только кошмар для безопасности, но и огромная нагрузка на пропускную способность.

Представьте, если бы вам нужно было распечатать документ, для вашего начальника, но вместо этого, вам пришлось бы печатать по одной копии документа для каждого сотрудника, используя только офисный принтер.

По этой причине в настоящее время концентраторы в значительной степени вытеснены коммутаторами.

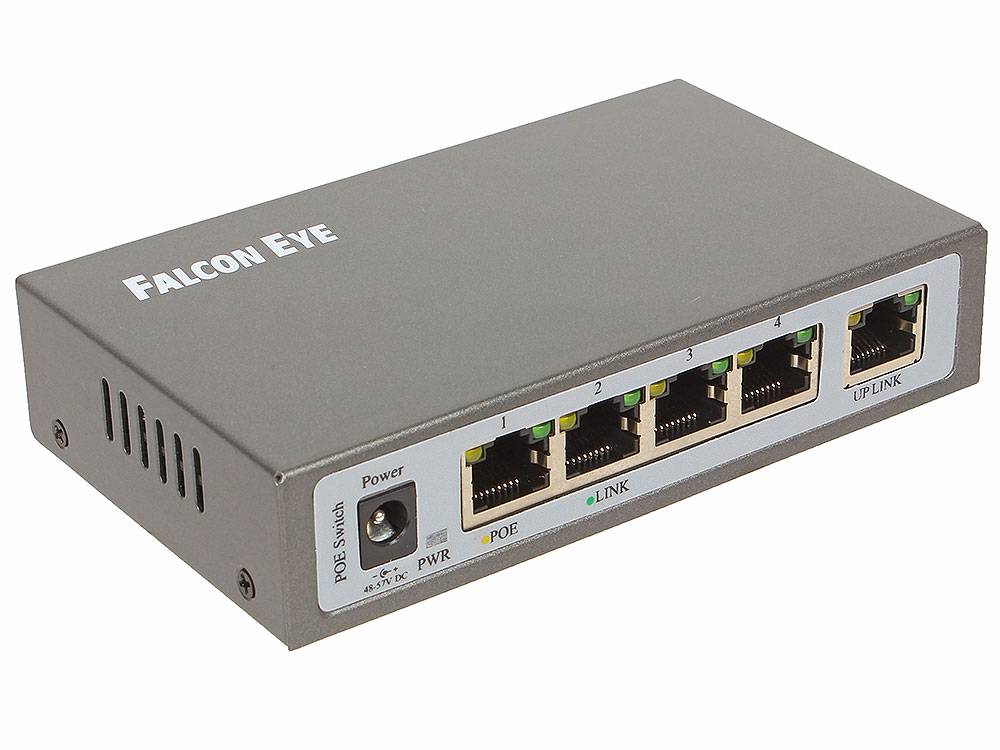

Коммутатор

Коммутатор, также, как и концентратор соединяет несколько компьютеров в локальную сеть. Но после первой передачи данных, он создает некую «таблицу точек входа», которые соответствуют портам для подключаемых устройств по MAC-адресам.

Коммутаторы, в отличие от концентраторов, способны различать компьютеры между собой, после первой передачи данных через коммутатор, он смотрит, какой MAC-адрес подключен к конкретному порту и запоминает этот макет.

Чем он хорош?

Они сводят к минимуму трафик в сети, уменьшая использование полосы пропускания, передавая данные только на нужные компьютеры.

Например, компьютер А хочет отправить данные на компьютер C. Коммутатор видит, что компьютер А подключен к порту 1, а компьютер C находится на 4-м порту. При этом коммутатор может передавать данные непосредственно между ними. Этот процесс значительно сокращает использование полосы пропускания.

Коммутаторы бывают управляемого и неуправляемого типа. Неуправляемые наиболее распространены и позволяют подключить их сразу, без установки ПО. Управляемые коммутаторы позволяют приоритизировать трафик, к примеру, повысить приоритет Skype, чтобы обеспечить отличное качество вызова.

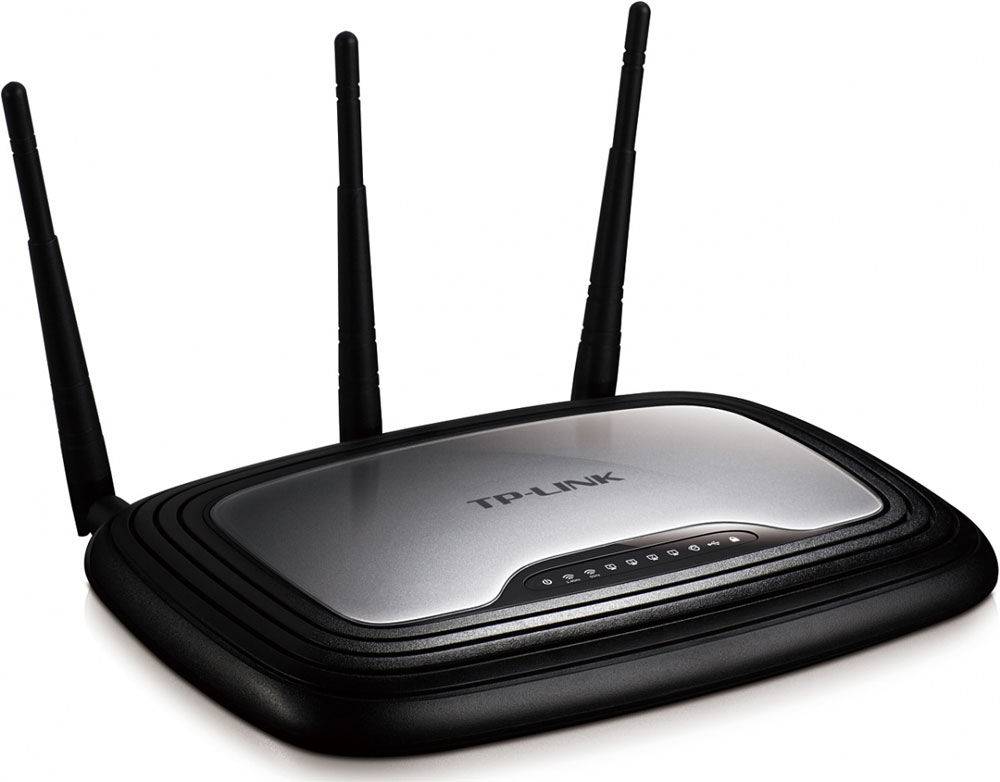

Маршрутизатор

Маршрутизатор (роутер) – это устройство, которое передает пакеты данных между различными сетями.

Пакет данных, также содержит адрес назначения. Маршрутизаторы используют этот адрес назначения для отправки пакетов между маршрутизаторами, пока он не достигнет цели. Это как ваша локальная сеть подключается к более широкой сети Интернет. Поэтому, когда вы вводите поисковый запрос на Google, ваш маршрутизатор направляет этот пакет к серверам Google для обработки.

Чем он хорош?

Работа маршрутизатора – отправлять пакеты данных между двумя разными сетями. Однако современные маршрутизаторы на самом деле включают в себя намного больше:

Позволяют осуществлять совместное использование оборудования, такого как принтеры.
Транслятор сетевых адресов (Network Address Translator (NAT)) используется, чтобы назначить один набор IP-адресов в локальной сети и один расположенный за пределами локальной сети к поставщику услуг Интернета или глобальной сети (WAN).
Протокол динамической конфигурации узла (Dynamic Host Configuration Protocol (DHCP)), назначает IP-адреса для каждого из устройств, подключенных к локальной сети.
Брандмауэр для защиты локальной сети.
WAN-порт для подключения маршрутизатора к модему, который предоставляет услуги широкополосного доступа от поставщика услуг Интернета (ISP).
Беспроводная трансляция позволяя подключать устройства без использования кабелей.

Прежде, чем покупать любой маршрутизатор убедитесь, что он будет совместим с вашим провайдером и соответствует вашим потребностям.

Какая разница между ними

Особенности настройки параметров устройства

Внесение соответствующих изменений в параметры свитч-устройства проходит одинаково для каждой модели. Настройка оборудования требует выполнения поэтапных действий:

Создать два порта VLAN – для клиентов и для управления коммутаторов. VLAN должны быть обозначены в настройках, как порты свитч.
Настроить порт security, запретив получать больше одного МАС-адреса на порт. Это позволит избежать передачи информации на другой порт. Иногда может возникнуть слияние бродакстового домена домашней сети с доменом провайдера.
Запретить STP на порте клиента, чтобы другие пользователи не смогли загрязнять сеть провайдера различными пакетами BPDU.
Настроить параметр loopback detection. Это позволит отклонять неправильные, бракованные сетевые карточки, и не мешать работе пользователей, которые подключены к порту.
Создать и настроить параметр acl, чтобы запретить прохождение пакетов не PPPoE в пользовательскую сеть. Для этого в настройках нужно заблокировать такие ненужные протоколы, как DCHP, ARP, IP. Подобные протоколы предназначены для того, чтобы пользователи общались напрямую, обходя протоколы PPPoE.
Создать acl, который запрещает PPPoE РADO пакеты, приходящие с клиентских портов.
Включить Storm Control, что позволит бороться с мультикастовыми и бродкастовыми флудами. Данный параметр должен заблокировать не PPPoE трафик.

Если что-то идет не так, то стоит проверить PPPoE, который может атаковаться вирусами или поддельными пакетами данных. По неопытности и незнанию пользователи могут некорректно настроить последний параметр, и тогда нужно обратиться за помощью к оператору провайдера Интернет-услуг.

Хаб vs коммутатор vs маршрутизатор

В сетевом оборудовании и устройствах, данные обычно передаются в виде кадра. Когда кадр получен, он усиливается, а затем передается на порт назначения ПК (персональный компьютер). Большая разница между хабом и коммутатором заключается в способе доставки кадров.

В хабе, кадр передается или «транслируется» на каждый из его портов. Это не имеет значения, что кадр предназначен только для одного порта. Хаб не может определить, на какой порт следует отправлять кадр. Кроме того, хаб 10/100 Мбит/с должен поделиться пропускную способность с каждым из своих портов. При сравнения коммутатор сохраняет запись MAC-адресов (Media Access Control) всех устройств, подключенных к нему. С этой информацией, сетевой коммутатор может определить, какая система находится на каком порту. Поэтому когда кадр получен, он точно знает, на какой порт его отправлять, без значительного увеличения времени реакции сети. Кроме того, в отличие от хаба, коммутатор 10/100 Мбит/с будет выделять полные 10/100 Мбит/с каждому из своих портов. Таким образом, независимо от количества передаваемых ПК, пользователи всегда будут иметь доступ к максимальной пропускной способности.

В отличие от Ethernet хаба или коммутатора, который занимается передачей кадров, маршрутизатор должен маршрутизировать пакеты в другие сети, пока этот пакет в конечном итоге достигнет своего пункта назначения. Одной из ключевых особенностей пакета является то, что он содержит не только данные, но и адрес назначения, куда он направляется. Более того, маршрутизатор является единственным из этих трех устройств, которое позволит вам поделиться один IP-адрес (Интернет-протокол) между несколькими сетевыми клиентами.

Вы можете иметь четкое представление о сравнении между хабом vs коммутатором vs маршрутизатором здесь:

шаблон	Хаб	Коммутатор	маршрутизатор
Уровень	Физический уровень	Канальный уровень	Сетевой уровень
Функция	Чтобы соединить сеть персональных компьютеров вместе, их можно объединить через центральный хаб	Разрешить подключения к нескольким устройствам, управлять портами, управлять настройками безопасности VLAN	Прямые данные в сети
Форма передачи данных	электрический сигнал или биты	кадр & пакет	пакет
Порт	4/12 потров	многопорт, обычно от 4 до 48	2/4/5/8 потров
Тип передачи	Кадр затопления, одноадресная, многоадресная или широковещательная	Сначала широковещательная, затем одноадресная и/или многоадресная передача зависит от необходимости	На начальном уровне Broadcast, затем Uni-cast и multicast
Тип устройства	Неинтеллектуальное устройство	Интеллектуальное устройство	Интеллектуальное устройство
Используется в(LAN, MAN, WAN)	LAN	LAN	LAN, MAN, WAN
Режим передачи	Half duplex	Half/Full duplex	Full duplex
Скорость	10Mbps	10/100Mbps, 1Gbps	1-100Mbps(беспроводный); 100Mbps-1Gbps(проводной)
Адрес, используемый для передачи данных	MAC адрес	MAC адрес	IP адрес

Так в чем же разница между маршрутизатором, коммутатором и хабом? – давайте подытожим.

Хаб – старый аппарат, которое при отправке сообщения отправляет его на все подключенные сетевые устройства. Не имеет каких-то сложных систем настроек и работает примитивно.
Коммутатор – служит для построения локальных сетей. Работает с таблицей коммутации, которая основана на MAC-адресах. Не имеет сложной операционной системы, а настройку чаще всего делают через консоль. Работает на канальном уровне и общение идет с помощью кадров. Не может выступать в качестве DHCP-сервера, который раздает IP адреса.
Маршрутизатор – чаще используется как для построения локальной сети, а также для работы шлюза. Может работать сразу с несколькими сетями, грамотно распределяя трафик между всеми устройствами. Имеет сложную операционную систему с настройками, где вы можете настроить фильтр сайтов, подключиться к VPN, задать жесткое ограничение по использованному трафику, настроить принт-сервер, изменить конфигурацию Wi-Fi и многое другое. Работает с IP-адресацией на сетевом уровне.

В домашних условиях используют именно маршрутизатор. Коммутаторы же чаще всего ставят на предприятиях, там где нужно подключить сразу большое количество сетевых устройств и компьютеров. Также коммутатор не работает с интернетом – именно поэтому его нет смысла устанавливать дома. Аналогично на предприятиях устанавливают и роутеры, которые помогают распределять трафик между несколькими сетями. Основная разница между коммутатор.

Что такое маршрутизатор (роутер)?

Связывает между собой несколько разных сетей и позволяет проводить обмен информацией. Роутер маршрутизирует трафик. Передача данных происходит не только между компьютерами в пределах одной домашней или рабочей сети, в отличие от коммутатора маршрутизаторы рассылают пакеты данных между рабочей сетью и провайдера, например.

Благодаря роутеру движение сетевого трафика происходит по четко заданному маршруту за счет IP-адресов.

Преимущества:

информационные потоки налажены среди всех узлов в одном сегменте сети;
передача данных между несколькими сегментами сетей: интернетом и локальной сетью.

Говоря о маршрутизаторе, подразумевают несколько разновидностей, пользователи выбирают наиболее оптимальное решение для себя:

проводные: для подключения к интернету нужен кабель;
беспроводные: Wi-Fi.

Устройства для связи компьютерной техники

Принцип функционирования роутера

Маршрутизатор – это знакомый многим роутер. Такие приборы обладают большим объёмом памяти и фактически представляют мини компьютер. Это позволяет роутеру работать с трафиком до 1 гигабайта. Преимуществом является то, что маршрутизатор совместим со всеми видами интерфейсных модулей. Стоит отметить, что устройство позволяет подключать неограниченное число маршрутов.

Не всегда юзеров удовлетворяет скорость работы, поскольку маршрутизатор проверяет полностью все данные, а не только MAC- и IP-адрес. Такие гаджеты обладают расширенным набором функций , например, могут определить различные программы, которые поступают в качестве входящей информации. Стоит отметить, что девайс функционирует на третьем, более продвинутом уровне OSI. Маршрутизатор позволяет связывать несовместимые по протоколу и архитектурам сети. Такие современные и удобные устройства, безусловно, стоят дороже. При этом девайсы прекрасно справляются с созданием крупных сетей.

Очень часто роутеры применяются для домашнего использования. Обычно гаджет получает IP-адрес от поставщика услуг интернет, а сам проводит IP-адресацию по локальной сети. Множество продвинутых приборов позволяет пользователю ощутить преимущество использования дополнительных функций. Среди них встроенная защита от опасных вредоносных программ, удобный веб-интерфейс, в который можно зайти с помощью любого компьютера либо ноутбука, и даже возможность подсоединения принтера.

Разница между двумя приборами может быть не очень ясна простому обывателю на первый взгляд. Стоит отметить, что они могут использоваться для одних и тех же функций. При этом гаджеты отличаются по своим принципам работы, стоимости, скорости работы и прочим параметрам. Маршрутизатор как бы «додумывает» маршруты передачи данных в то время, как коммутатор ретранслирует их.

14 марта 2017

Продолжая разбираться в различиях между устройствами связи нельзя оставить без внимания сравнение коммутатора и маршрутизатора, которые хоть и служат для создания определённой сети и даже схожи внешне, имеют разные характеристики и возможности.

Сетевой коммутатор по-другому ещё называют свитч (switch). Назначение такого оборудования – создание сети между несколькими компьютерами или серверами. При этом коммутатор использует мостовые технологии, а всю информацию передаёт только одному получателю. За счёт чего повышается безопасность и производительность сети. Ведь другим участникам не нужно принимать и обрабатывать пакеты данных, которые им не предназначаются.

Некоторые IT-специалисты довольно метафорично говорят о том, что коммутатор обладает «интеллектом». Уже после первой передачи, он составляет особую таблицу коммутации, куда заносится информация о соответствии МАС-адресов узлов и определенных портов свитча. Если говорить проще, то это оборудование различает все подключенные в сеть устройства и запоминает каким образом передавать данные в следующий раз.

Чем-то похоже на коммутатор и устройство, которое называется концентратор (хаб). Оно также соединяет несколько компьютеров в сеть LAN. Правда, сегодня концентраторы почти не применяются. Всё дело в том, что они не различают участников сети и каждому направляют пакеты данных. Всё это негативно сказывается на производительности и пропускной способности.
