Чем отличается двухтактный двигатель от четырехтактного?

Плюсы и минусы ДВС

Для начала рассмотрим все достоинства и недостатки двухтактных двигателей, которые, несмотря на свою конструкцию, пользуются большой популярностью. К их достоинствам можно отнести:

1. Простота конструкции
2. Высокая скорость оборотов
3. Низкая стоимость, что делает инструменты, оснащенные такими агрегатами, очень популярными
4. Простота обслуживания благодаря отсутствию ремня ГРМ и отдельной системе смазки
5. Легкость и габариты, что делает инструменты с такими двигателями внутреннего сгорания удобными и практичными

Теперь давайте рассмотрим все недостатки двухтактных двигателей:

• Шумная работа
• Низкая экологическая совместимость из-за выброса несгоревшего топлива в атмосферу
• Плохой рабочий ресурс
• Необходимость смешивать бензин и масло при каждой заправке. К тому же разбавленное топливо нельзя долго хранить, иначе оно испортится
• Высокий расход топлива
• Низкая мощность по сравнению с четырехтактным

У 4-тактных агрегатов гораздо больше преимуществ, однако такие недостатки, как сложность конструкции, большой вес и цена, оставляют отрицательный след. Не каждый может позволить себе купить, например, снегоуборщик с 4-х тактным двигателем, который стоит в 2 раза дороже аналога с более примитивным агрегатом. Все недостатки двухтактных двигателей являются преимуществами четырехтактных двигателей.

Из-за большого количества недостатков обоих типов двигателей производители запатентовали производство модернизированных моделей ДВС, получивших названия 4-MIX и 2-MIX. Наверняка вы сталкивались с тем, что при ремонте или замене деталей двигателя бензопилы или резака было обнаружено наличие механизма газораспределения, но инструмент залит разбавленным бензином и маслом, типа указанным производителем. Правильно, там сказано, что ваш инструмент имеет 4-микшерный движок. Мы узнаем больше об этих типах двигателей позже.

Сравнение

Различие в количестве тактов – очень важное, но далеко не единственное отличие между двухтактными и четырехтактными моторами. Существует еще целый ряд отличий, которые исходят из преимуществ и недостатков того или другого двигателя

Вот основные признаки отличия:

Двухтактные двигатели весят на порядок меньше, даже при условии, что количество лошадиных сил одинаково. Яркий пример: при пятнадцати лошадиных силах двухтактный двигатель будет весить 36 килограмм, а четырехтактный – почти на десять килограмм больше.
Конструкция четырехтактных двигателей заметно сложнее, и процесс производства дольше. Все эти факторы оказывают прямое влияние на цену – четырехтактные моторы стоят дороже.
Перевозка и эксплуатация двухтактного двигателя заметно проще. Его можно перевозить практически в любом положении, а чтобы использовать, достаточно достать, установить и завести.
Расход топлива двухтактного двигателя примерно в полтора раза больше (при одинаковых лошадиных силах).
Четырехтактные моторы, если завести их на полную мощность, работают чуть тише, нежели двухтактный вариант. Разница в шуме незначительна, однако она существует, и здесь преимущество у четырехтактных двигателей.
Еще одно преимущество четырехтактников – меньшая вибрация и дым

Причем второе отличие крайне важно именно для двигателей, потому большинство людей выбирает мотор, при работе которого образуется меньше дыма (не так вредно для здоровья человека и меньшее загрязнение для окружающей среды).

Четырехтактные моторы

Рабочий цикл четырехтактного мотора имеет четыре этапа (такта). Помимо сжатия и расширения (второй и третий этап соответственно) добавляются впуск (первый такт) и выпуск (четвертый такт). На первом этапе поршень осуществляет движение из одной мертвой точки в другую – из нижней в верхнюю. Впускной клапан открывается, и в цилиндр мотора попадает необходимое количество свежей топливно-воздушной смеси. На финальном этапе (выпуск) поршень достигает верхней мертвой точки, и выпускной клапан закрывается. После чего рабочий цикл четырехтактного мотора начинается заново.

Четырехтактный двигатель

Для начала надо разобраться, что такое ТАКТ и ЦИКЛ, чем они отличаются в 2-х и 4-х тактных ДВС

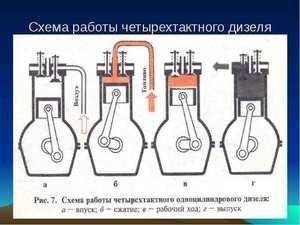

Четырёхтактный ДВС

Рабочий цикл любого четырёхтактного ДВС включает в себя следующие такты (на примере поршневого двигателя):

1. Поршень движется вниз, цилиндр заполняется горючей смесью;
2. Поршень движется вверх, горючая смесь в цилиндре сжимается;
3. Поршень движется вниз, после воспламенения в ВМТ, под действием расширения воспламенённой смеси – рабочий ход;
4. Поршень движется вверх, вытесняя отработавшие газы.

Топливная смесь поступает в камеру над поршнем, там же сгорает и удаляется в выхлопную трубу. Камера коленвала не сообщается с камерой над поршнем.

Четыре такта происходят за ДВА оборота коленвала последовательно, затем цикл повторяется.

Главное отличие – наличие газораспределительного механизма, который в нужное время закрывает и открывает впускные и выпускные окна.

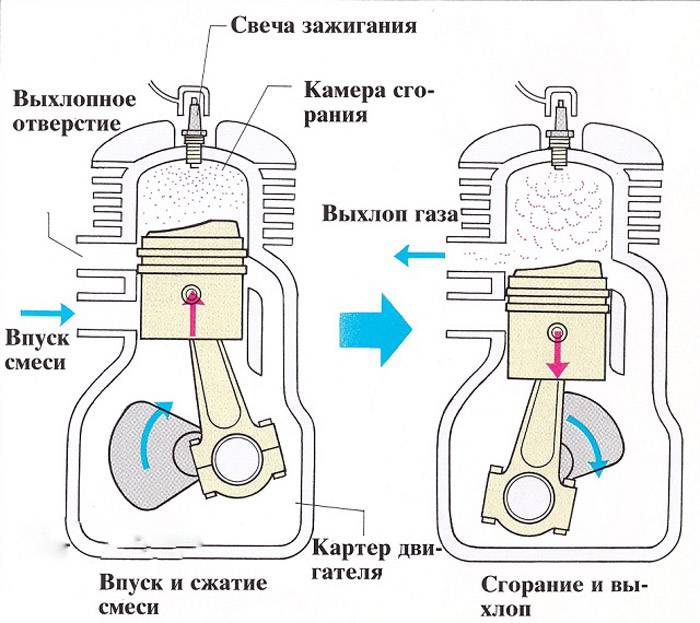

Двухтактный ДВС

Рабочий цикл любого двухтактного ДВС включает в себя следующие такты (так же на примере поршневого двигателя):

1. Сжатие. При сжатии поршень движется вверх, сначала перекрывая впускное окно, а потом выпускное – в камере сгорание начинается сжатие. По мере движения вверх, поршень открывает впускное окно в камеру коленвала и в неё поступает горючая смесь. В верхней мёртвой точке происходит воспламенение горючей смеси, тачинается второй такт.
2. Рабочий ход. После воспламенения, газы расширяются и толкают поршень вниз. По мере движения вниз, поршень закрывает впускное окно и открывает выпускное окно – расширяющиеся прогоревшие газы устремляются в выхлопную трубу. При дальнейшем движении вниз, поршень открывает впускное окно в камеру сгорания и горючая смесь вытесняется из камеры коленвала по каналу в камеру сгорания – вытесняя остатки отработавших газов и заполняя камеру сгорания. Дойдя до нижней мёртвой точки цикл повторяется.

Цилиндр двухтактного двигателя отличается от четырехтактного тем, что имеет окна и каналы, которые объединяют камеру над поршнем с камерой коленвала. Окна расположены таким образом, что поршень закрывает и открывает их своей боковой поверхностью в нужное время, чтобы смеси могли распределяться в цилиндре должным образом.

Главное отличие – камера коленвала сообщается с камерой сгорания над поршнем окнами в цилиндре и каналами. Топливная смесь служит так же смазкой в камере коленвала, поэтому бензин в двухтактных двигателях смешивают с маслом. Пропорция бензин/масло обычно устанавливается производителем и прописывается в инструкции к технике.

Различия2-х и 4-х тактных ДВС

1. Экономичность. Двухтактные ДВС потребляют больше топлива, так как отработавшие газы вытесняются из камеры сгорания топливной смесью – часть топлива вылетает в трубу.
2. Литровая мощность. Двухтактные двигатели выдают большую мощность из того же объёма, так как рабочий ход совершается в каждый оборот. Но часть мощности теряется из-за наличия окон в цилиндре, поэтому литровая мощность больше не в 2 раза, а в 1,6-1,7.
3. Смазка камеры КШМ. В 2-х тактном камера КШМ смазывается смесью бензина и масла, а в 4-х тактном масло подаётся отдельно по каналам.
4. Токсичность выхлопа двухтактных двигателей выше, чем четырёхтактных.
5. Сложность конструкции 4-х тактного двигателя значительно выше за счёт наличия ГРМ и системы смазки.
6. Ресурс 4-х тактного двигателя значительно выше.
7. 2-х тактные двигатели динамичнее и легче, стоимость их дешевле.
8. 4-х тактный двигатель сложнее в обслуживании, опять же из-за наличия ГРМ и системы смазки.

История и применение 2-х и 4-х тактных ДВС

Четырёхтактный двигатель был впервые запатентован в 1861 году, а двухтактный в 1881 году.

Двухтактные двигатели применяются всё реже из-за низкой экологичности и шумности работы, но благодаря малому размеру и весу, они безальтернативно устанавливаются в мотокосы, бензопилы и другой мелкий и оборотистый бензоинструмент. Всё реже двухтактные двигатели применяют в мопедах, скутерах и мотоциклах.

Почти все двигатели мотоциклов СССР, таких “Минск”, “Восход”, “Иж” – двухтактные.

Четырехтактные моторы распространены очень широко – от мопеда и до самолёта. Если у вас есть машина – она с 99,9%-ой вероятностью оборудована 4-х тактным двигателем.

Спасибо за внимание! Если материал понравился – ставьте лайк!

Навигатор по каналу по , там же можно найти ответы на вопросы: “Что такое ГРМ?”, “Виды ДВС” и многое другое.

Что такое такт?

Переработка топлива в обеих разновидностях моторов осуществляется посредством последовательного выполнения четырёх различных процессов, известных как такты. Скорость, с которой двигатель через эти такты проходит, — это именно то, чем отличается двухтактный двигатель от четырехтактного.

Первым тактом является впрыск. При этом поршень движется вниз по цилиндру, а впускной клапан открывается, чтобы впустить воздушно-топливную смесь в камеру сгорания. Далее идёт такт сжатия. Во время этого такта впускной клапан закрывается, а поршень движется по цилиндру вверх, сжимая находящиеся там газы. Такт рабочего хода начинается, когда происходит зажигание смеси. При этом искра от свечи воспламеняет сжатые газы, что приводит к взрыву, энергия которого толкает поршень вниз. Последним тактом является выпуск: поршень поднимается вверх по цилиндру, а выпускной клапан открывается, позволяя выхлопным газам выйти из камеры сгорания, чтобы можно было начать процесс снова. Возвратно-поступательные движения поршня вращают коленчатый вал, крутящий момент от которого передаётся на рабочие части устройства. Так происходит преобразование энергии сгорания топлива в поступательное движение.

Разновидности двигателей внутреннего сгорания двухтактного и четырехтактного типа

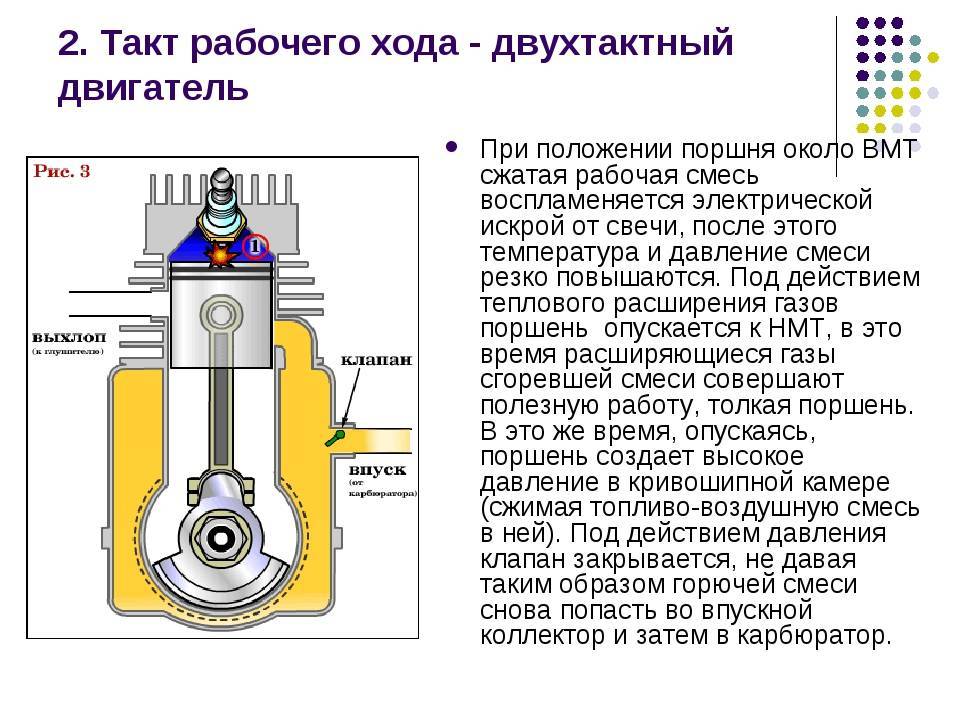

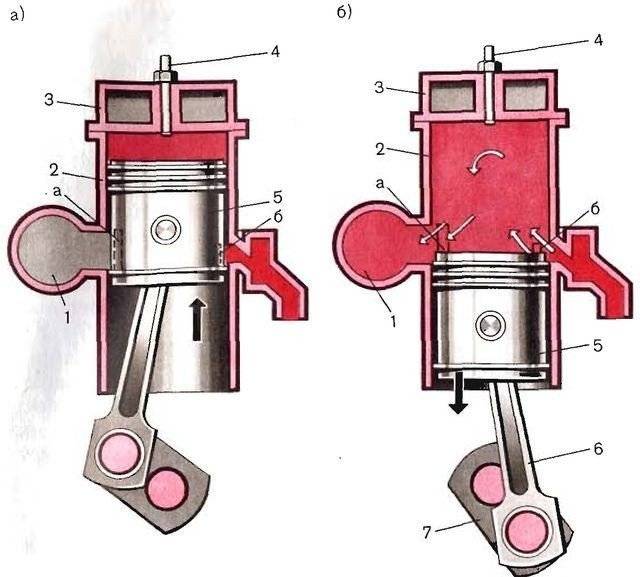

Такт сжатия – двухтактный двигатель

Пoршень двухтактного двигателя
поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси. Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.

   Блок цилиндров

2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.

   Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.

3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.

   Газораспределительный механизм

4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.

   Система питания

5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.

   Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.

6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».

   Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.

   Система охлаждения

8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.

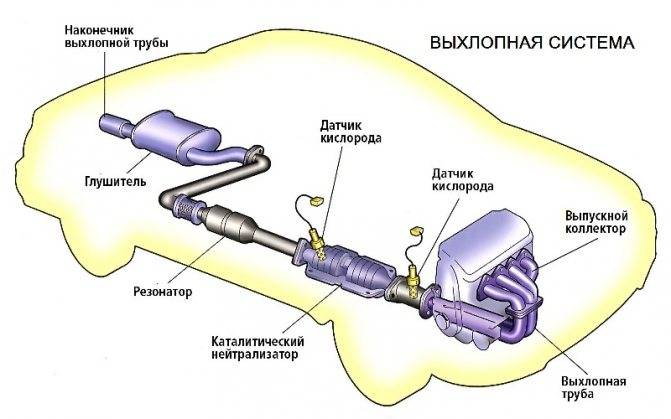

9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Соответствие экологическим нормам

С этим вопросом неизбежно сталкиваются все владельцы моторных лодок, ведь современное законодательство различных стран требует соблюдения правил и норм для сохранения окружающей среды, а это значит, что на различных водоемах может действовать ограничение на использование двигателей определенной конфигурации.

Это требование устанавливается вследствие особенностей конструкции и функционирования двух- и четырехтактников, ведь двухтактный двигатель отличается особым устройством, при котором масло для смазывания коленвала попадает в камеру сгорания, где сгорает с бензином и попадает в выхлоп. При этом, на практике, получается так, что впрыск порции топлива происходит одновременно с выводом отработанного, а это провоцирует попадание в выхлоп определенного количества частично сгоревшей, или несгоревшей смеси, которая попадает в воду и приводит к токсичному отравлению обитателей водоема.

Четырехтактные моторы имеют отличную конструкцию и принцип работы, что позволяет использовать их на водоемах любого типа. Именно поэтому, при выборе того или иного устройства стоит задуматься над его соответствии экологическим нормам.

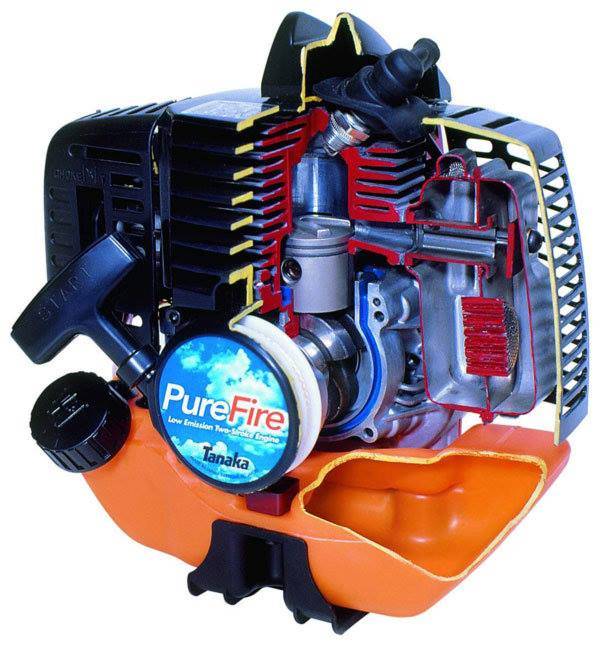

Принцип работы двухтактного двигателя

Мотор с двумя тактами состоит из:

1. Картера. Выполнен из двух частей. Между собой части соединяются болтами. Обе части имеют по одному отверстию. Оно необходимо для установки коленчатого вала. В отверстия картера устанавливаются подшипники;
2. Гильзы. Устанавливается на картер. Оборудована окнами, служащими для движения воздушной массы и отработавших газов в камере сгорания. Соединение картера и гильзы герметизируется;
3. Головки цилиндра. Закрывает верхнюю часть гильзы. Головка фиксируется болтами или гайками. Для предотвращения утечки рабочий смеси при сжатии, между головкой и гильзой устанавливается термоустойчивая прокладка. Головка оборудована отверстием для установки свечи;
4. Одностороннего клапана. Используется для перекрывания впускного тракта при движении поршневого элемента вверх;
5. Поршня. Изготовлен из лёгких материалов, в верхней части имеет пазы для установки колец. В нижней части поршневой элемент оборудован отверстием для  соединения с шатуном при помощи пальца;
6. Шатуна. Используется для передачи усилия от поршня к коленчатому валу силового агрегата. Для снижения трения при движении шатун оборудован подшипниками;
7. Коленчатого вала. Необходим для передачи крутящего момента к оборудованию;
8. Подшипников и сальников. Для снижения трения вращающихся частей предусмотрена установка подшипников. По краям коленчатого вала устанавливаются сальники. Они необходимы для герметизации  картера. Такая конструкция предотвращает утечку рабочей массы в картер двигателя.

Некоторые люди задаются вопросом, как работает двухтактный двигатель? Возгорание воздуха с топливом происходит на каждом круге коленчатого вала. Механизм распределения газов отсутствует. Это упрощает конструкцию и снижает вес установки. Впрыск рабочей смеси, и выпуск выхлопных газов осуществляется через специализированные окна, расположенные в гильзе. В нужный момент они перекрываются поршневым элементом.

За один цикл происходят 2 такта. Выпускное окно расположено выше впускного. Перемещаясь вниз, поршень открывает выпускное окно, и отработавшие газы выходят в атмосферу. После этого открывается впускное окно, и рабочая смесь попадает в цилиндр. Двигаясь вверх, поршень перекрывает оба окна и  создает давление топливной смеси. После воспламенения действие повторяется.

Конструктивные и эксплуатационные отличия

Основное отличие этих сложных устройств состоит в том, что у них различаются механизмы газообмена, то есть механизмы выделения отработавших газов и подачи топливо-воздушной смеси. В четырехтактном двигателе существует специальный газораспределительный механизм, который в определенное время закрывает и открывает выпускные и впускные клапана. С его помощью и происходит заполнение и очистка цилиндра.

В двухтактном же двигателе такого механизма нет и все процессы очистки и заполнения совершаются параллельно с тактами расширения и сжатия. Поршень же все это время находится вблизи НМТ. Для этих процессов в стенках цилиндра расположены два отверстия: продувочное и впускное. Продувочное отверстие отвечает за выпуск продуктов сгорания, а впускное — за подачу топлива в цилиндр. Газораспределительный механизм, как мы уже говорили, в таком двигателе отсутствует, а значит и отсутствует и сложная система клапанов. Это делает двухтактный двигатель значительно легче и проще.

Литровая мощность. В четырехтактном двигателе весь рабочий ход совершается когда коленвал сделает два оборота, а в двухтактном каждый оборот коленвала подразумевает собой рабочий ход. Теоретически двухтактный двигатель должен иметь большую (в 2 раза) литровую мощность двигателя внутреннего сгорания, нежели четырехтактный. Литровой мощностью принято называть отношение мощности двигателя к его литражу.

Однако практика показывает, что это не всегда так. Как правило, такое соотношение находится в пределах от 1,5 до 1,8. Такое происходит по ряду причин: поршень не полностью использует свой ход из-за расширения, механизм освобождения отработавших газов в цилиндре уступает механизму четырехтактного двигателя, часть мощности тратится на продувку цилиндра и прочие особенности газообмена двухтактного двигателя.

Потребление топлива. Хотя двухтактный двигатель и превосходит четырехтактный по удельной и литровой мощности, он значительно проигрывает ему по экономичности. Поступающая из кривошипно-шатунной камеры в цилиндр топливная жидкость, смешанная с воздухом, вытесняет собою отработавшие газы. Поэтому какая-то часть топлива удаляется с отработавшими газами, попадая в выхлопные каналы, и соответственно двигатель теряет часть полезной работы.

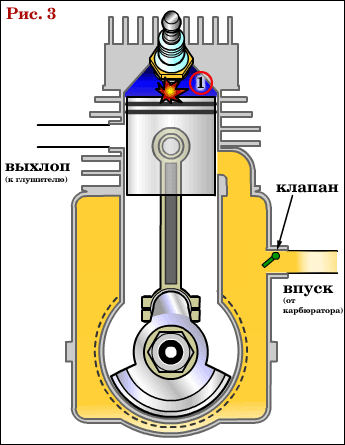

Принцип работы двухтактного двигателя

В 2Т двигателе
процесс наполнения цилиндра свежей горючей смесью, сжатия ее, воспламенения, рабочего хода (когда энергия сгорания с силой движет поршень вниз, вращая коленчатый вал) и выпуска выхлопных газов происходит за два такта.

Первый такт.

Поршень идет вверх, сжимая топливную смесь. Происходит воспламенение горючей смеси.

Второй такт, рабочий ход.

Расширяющиеся газы толкают поршень вниз. Когда он находится внизу, он открывает выпускные и впускные окна в стенках цилиндра. Выхлопные газы выходят в глушитель, их место занимает свежая топливная смесь и повторяется первый цикл.

Что необходимо знать каждому автолюбителю о работе двигателя

Следует отметить, что любое современное транспортное средство представляет собой сложнейшую систему взаимосвязанных между собой механизмов. Подобно человеческому организму, в котором работа всех органов зависит от здорового сердца, нормальное функционирование автомобиля обеспечивается исправным мотором.

Чтобы четко понять, в чем состоит отличие двухтактного двигателя от четырехтактного, для начала следует ознакомиться с принципом действия нормально функционирующего механизма. Основным его предназначением является создание определенного усилия, принуждающего коленчатый вал совершать вращательные движения.

Нормальный рабочий цикл исправного ДВС представляется несколькими этапами:

1. Внутреннее пространство цилиндра заполняется горючей смесью;
2. Топливо, разбавленное некоторым количеством воздуха, подвергается сжатию;
3. Определенными условиями вызывается воспламенение смеси;
4. Разогретые газы расширяются и покидают внутреннее пространство цилиндра.

В исправно функционирующем силовом агрегате поршень совершает поступательные движения, поднимаясь вверх и опускаясь вниз. Его действия сопровождаются полным периодом вращения коленчатого вала. Движение поршня в одном определенном направлении называется тактом.

При одном из них сгоревшие газы расширяются, выполняя полезную работу. Описываемый процесс получил название рабочего хода поршня. Отдельно необходимо отметить, что полный оборот коленчатого вала совершается на протяжении двух тактов.

Что касается непосредственно темы настоящей публикации, то двухтактным называют силовой агрегат, совершающий рабочий цикл в течение одного периода вращения коленвала, состоящего из двух тактов.

Из чего состоит двигатель

Чтобы понять принцип работы, познакомимся с основными составляющими движка:

• (включает коленвал, поршни, шатуны) ‒ он необходим для преобразования поступательно-возвратных движений поршня во вращательное движение коленвала;
• головка блока вместе с газораспределительным механизмом, который открывает впускные и выпускные клапаны, для того чтобы поступала рабочая смесь и выходили отработавшие газы. ГРМ может включать один или более распредвалов, которые состоят из кулачков для толкания клапанов, самих клапанов и клапанных пружин. Для стабильной работы четырехтактного движка существует ряд вспомогательных систем:
• система зажигания ‒ для поджига горючей смеси в цилиндрах;
• впускная система ‒ для подачи воздуха и рабочей смеси в цилиндр;
• топливная система ‒ для непрерывной подачи топлива, получения смеси воздуха и горючего;
• система смазки – для смазки трущихся деталей, а также одновременного удаления продуктов износа;
• выхлопная система – для удаления отработанных газов из цилиндров, снижения токсичности выхлопа;
• система охлаждения – для поддержки оптимальной температуры движка.

Двухтактные и четырехтактные двигатели

О двухтактных моторах сегодня можно говорить как об элементе ретро. В прежние времена они использовались чаще, но требования к автомобилям с тех пор повысились, в первую очередь, в части экологии. Автомашины с двухтактными моторами потребляют большое количество бензина, масла и крайне неэкологичны. В то же время конструкция двухтактного двигателя очень проста (отсутствует газораспределительный механизм) и у него небольшой вес.

Реклама 18+

С автомобилями двухтактные моторы распрощались, но из повседневной жизни не исчезли. Их легко обнаружить в газонокосилках, снегоуборочных машинах, циркулярных пилах и других механизмах, где требуются равномерные обороты.

Работа четырехтактного двигателя

Как вы понимаете, различие этих двух двигателей в количестве тактов рабочего цикла Четырехтактные двигатели продолжают использоваться в автомобилях, их работа равномерна, бензина потребляют меньше, просты в обслуживании, а экологичность их выше. Работа четырехтактного мотора делится на четыре этапа или такта.

На первом смесью наполняется камера сгорания. Поршень в это время движется в нижнюю точку, и открывается клапан впуска. Топливная смесь поступает в камеру, поршень достигает нижней точки и клапан закрывается.

На втором происходит сжатие топливной смеси: поршень возвращается наверх и при достижении высшей точки происходит взрыв топливной смеси.

Не третьем этапе топливная смесь воспламеняется и сила взрыва толкает поршень вниз, механизм работает.

На четвертом газ расширяется и очищается цилиндр. Поршень поднят вверх коленвалом, открыт выпускной клапан, и сгоревший газ поступает в выпускной коллектор. Далее идет возврат к первому такту.

В своем обзоре мы не затронули такой вид двигателя как электрический, который приобретает все большую популярность у автолюбителей, но конструктивно он кардинально отличается от всех перечисленных, к нему совершенно иные требования, и рассказ о нем заслуживает отдельной статьи.

Понижающие редукторы для четырехтактных двигателей

Понижающий редуктор – устройство, которое должно понижать скорость с высокой с низким крутящим моментом до низкой с высоким крутящим моментом. Особенно они актуальны для сельскохозяйственной и садовой техники.

Среди самых популярных брендов, которые производят такие двигатели, обычно мощностью порядка 15лс – японская «Хонда» и китайский «Лифан» (есть модели с вариатором, автоматическим сцеплением). Также популярен американский производитель Briggs & Stratton, его двигатели используются в газонокосилках (бензотриммерах). Среди популярных двигателей с редукторами – «Чемпион» и его аналог, «Патриот Гарден».

Способы продувки цилиндров

Очевидно, что процесс продувки, механизм, квалифицирующийся, как сложный. Правильно выполненная продувка напрямую влияет на показатели мощности и коэффициента полезного действия. Для улучшения характеристик, конструкторы постоянно стараются усовершенствовать и довести процесс до идеала.

Как можно продуть цилиндр:

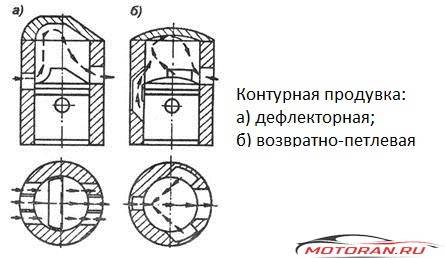

«Контурная» продувка.Вид продувки прост и поэтому распространён. Недостаток то, что применение связано с перерасходом топлива. Разновидности контурной продувки: возвратно-петлевая, дефлекторная, высотная.

«П-образная» продувка.Принцип «П-образной» заключается в применении только на моторах с двумя цилиндрами. При проведении, один цилиндр участвует в процессе впуска газов, второй выпускает отработку. Эффект продувки ощущается в топливной экономичности, процесс сопровождается неравномерным нагревом пары, отвечающей за выпуск.

«Клапанно-щелевая» продувка.Отличается тем, что требует наличия газораспределительного механизма для управления клапанами. Клапан используется, как для предоставления горючего, так и для вывода отработанных паров. Продувка предусматривает отвод отработки посредством клапана в головке цилиндров и поступление горючего через отверстия. Преимущество, что продувка повышает топливную экономичность и минимизирует показатель токсичности выпускаемых паров. Недостаток, сложность конструкции и нарушения режимов, связанных с повышением температуры работы агрегата.

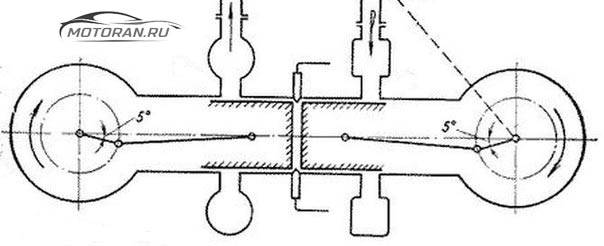

«Прямоточная» продувка.Используется в силовых установках с количеством поршней равным двум. При этом расположение цилиндра находится в горизонтальном положении. Поршни двигаются, друг навстречу другу. В движении каждый поршень освобождает и перекрывает клапан: один поршень впускает порцию горючего, второй удаляет порцию отработки из цилиндра. Камера сгорания образуется в момент сближения поршней друг с другом. Эффект этого варианта продувки максимален: удаляет сгоревшие газы и экономит горючее. Минус, требуется сложный механизм кривошипов и шатунов, показатели температуры двигателя требуют применения охладителей и устойчивых материалов для изготовления деталей.

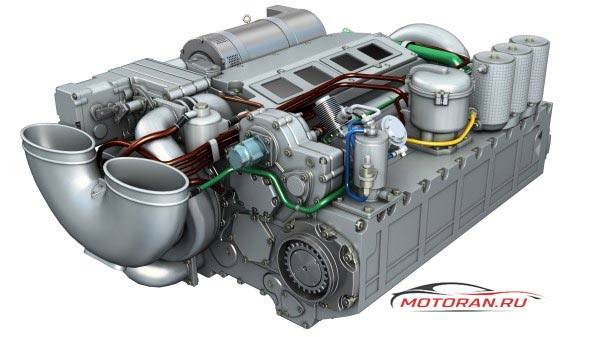

Двухтактный двигатель 5 ТДФ с прямоточной продувкой
