В чем разница между DVI i и DVI D, есть ли отличия – сравнение форматов

Разъем DVI-I

DVI-I (I – от слова Integrated, совмещенный) – это версия интерфейса DVI, которая совмещает в себе цифровую и аналоговую передачу сигнала. Фактически, разъем DVI-I представляет собой слияние аналогового DVI-A и цифрового DVI-D. Если на видеокарте есть DVI-I выход, то это означает, что к ней можно подключать как аналоговые мониторы (например, по DVI-A или VGA кабелю), так и цифровые мониторы (например, по DVI-D или HDMI кабелю). DVI-I – это универсальное решение, которое открывает максимально широкие возможности для подключения монитора к видеокарте компьютера.

Также, как и DVI-D, в цифровом варианте DVI-I есть два режима работы, которые различаются поддерживаемым разрешением. Это Single link или одинарный режим, который поддерживает разрешения до 1920×1080 (75 Гц) или 1920×1200 (60 Гц), и Dual Link, который поддерживает разрешения до 2560×1600.

Разъем DVI-I.

Если видеокарта оснащается разъемом DVI-I, то способ подключения зависит в основном от возможностей монитора. Если у вас монитор с цифровым DVI-D входом, то вы можете подключить его при помощи обычного DVI-D кабеля (Single Link или Dual Link). Также к такому разъему можно подключить переходник на HDMI, после чего подключить монитор с помощью HDMI-кабеля. В общем, все как в случае с DVI-D.

Если же на мониторе есть только аналоговый вход (например, только VGA), то вы можете подключить к DVI-I переходник на VGA, после чего подключить монитор с помощью обычного VGA-кабеля.

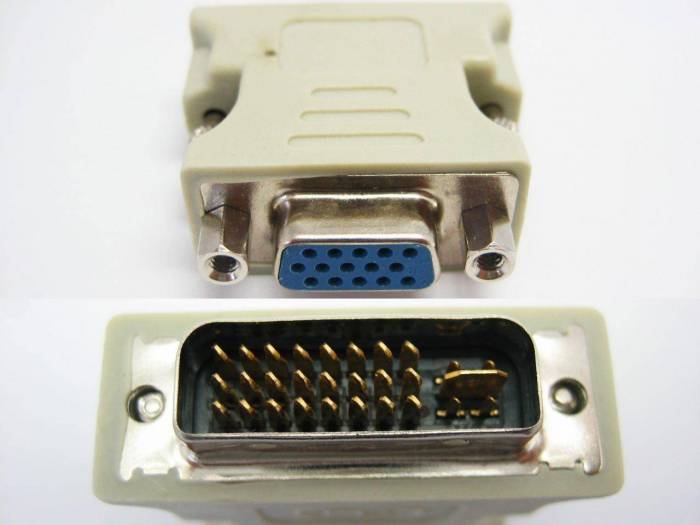

Переходник с DVI-I на VGA.

Также в продаже есть кабели с интегрированным переходником. У таких кабелей с одной стороны DVI-I для подключения к видеокарте, с другой стороны VGA для подключения к монитору. Такие кабели также отлично работают.

Кабель с DVI-I на VGA.

В прошлом DVI-I являлся основным разъемом и им оснащались почти все выпускаемые видеокарты.

Видеокарта GeForce GTX 980 Ti с DVI-I.

Но, сейчас DVI-I практически не встречается, так как был полностью заменен на DVI-D, HDMI и Displayport.

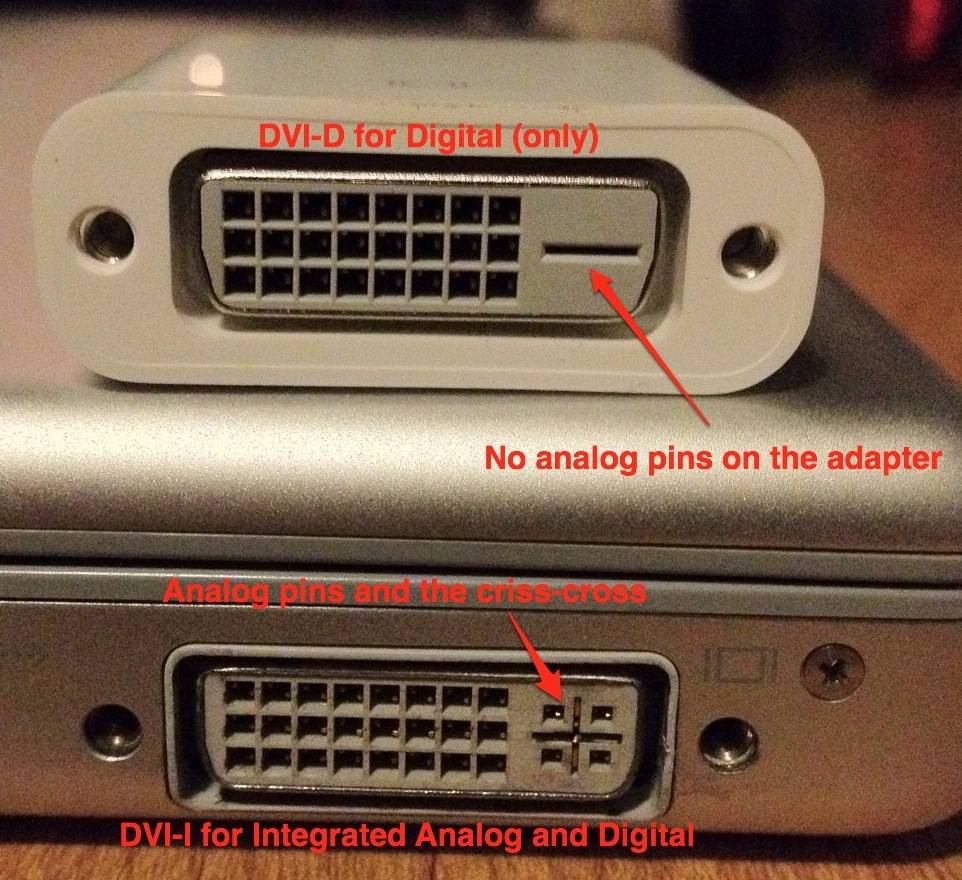

DVI-D vs DVI-I

So what is the difference between DVI-D and DVI-I?

DVI-D carries purely digital video signals while DVI-I has the capability to handle both digital and analog signals. DVI-D uses 19 pins for the single-link variety and 25 pins for the dual-link. On the other hand, DVI-I uses 23 pins for the single-link and 29 pins for the dual-link. A DVI-D cable with a male connector will fit in a DVI-I female socket but will not be able to transmit the analog data. On the other hand, a DVI-I cable will not fit in a DVI-D socket.

DVI-D is compatible with HDMI and may be converted using a simple adapter. In DVI-I, the digital component shares the same electrical specifications as DVI-D, and therefore is compatible with HDMI as well. The analog component of DVI-I is compatible with VGA and is converted using passive adapters. DVI-D is not compatible with VGA.

(Visited 381 times, 1 visits today)

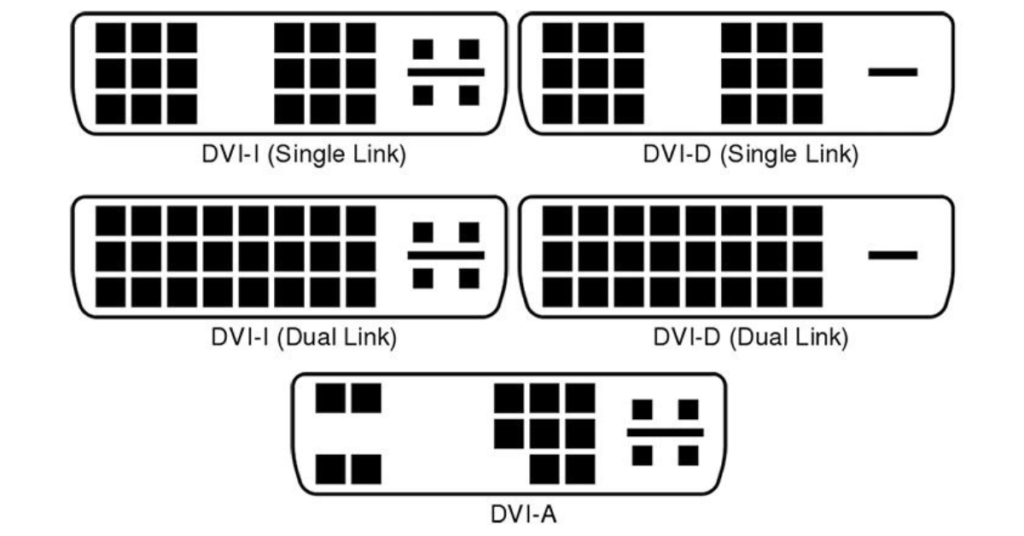

Виды DVI-выходов

В современном компьютерном мире существует несколько разновидностей интерфейса DVI:

• DVI-A;
• DVI-I (Single Link);
• DVI-I (Dual Link);
• DVI-D (Single Link);
• DVI-D (Dual Link).

Нетрудно понять, что между разъёмами имеются определённые различия. Кроме конструкционных отличий есть и свои особенности. Самый частый вопрос: разница между Single и Dual Link. Обе вариации отличает численность контактов. При функционировании Сингл Линк задействуется 18 контактов, в то время как при работе Дуал Линк задействуется 24 контакта. Если юзеру необходимо высокое разрешение на мониторе, то ему следует использовать Dual Link. Вариация Single подходит для тех устройств, разрешение которых не превышает 1920х1080 пикселей.

Разъём DVI-A

Интерфейс DVI-A – полностью аналоговый вариант разъёма. Посредством данного выхода передаётся исключительно видеосигнал формата SVGA, то есть аналоговый. Это значит, что если графическая карта оснащена только лишь гнездом DVI-A, то её можно подсоединить исключительно к мониторам, принимающим сигналы аналогового типа. Для подключения устройств с выходами HDMI к видеокарте с разъёмом DVI-A потребуется специальный переходник.

Для подсоединения мониторов посредством DVI-A применяются особые кабели с интегрированным переходником для интерфейса VGA. Такие шнуры с одной стороны обладают распаянным разъёмом DVI-A, а с противоположной – VGA.

Разъём DVI-D

Интерфейс DVI-D – полностью цифровой вариант DVI-выхода, передающий исключительно видеосигнал цифрового типа. По этой причине, если графическая карта обладает разъёмом DVI-D, то к ней можно подсоединить только тот монитор, который способен принимать цифровые сигналы и имеет порт DVI-D или HDMI. Старые модели мониторов подключить не получится. Проблема может быть решена при помощи активного переходника, конвертирующего сигнал цифрового типа в аналоговый.

DVI-D может функционировать в двух основных режимах: одинарном и двойном, то есть Single Link и Dual Link. Одинарный режим предполагает использование четырёх витых пар, максимальное разрешение монитора при этом составляет 1920х1200 точек. При двойном режиме максимальное разрешение монитора равно 2560х1600 точек.

К примеру, разработчики от NVIDIA в 10-м поколении своих графических чипов отказались от применения DVI-I. С последними видеокартами от AMD случилось то же самое.

Разъём DVI-I

Интерфейс DVI-I – универсальный тип разъёма, совмещающий в себе передачу сигналов двух типов, как аналогового, так и цифрового. Фактически данный выход является слиянием интерфейсов DVI-D и DVI-A. Если на графической карте имеется DVI-I, то к ней можно подсоединить как устаревшие аналоговые мониторы, так и современные цифровые. Это универсальный вариант, по максимуму открывающий потенциал для подсоединения мониторов к видеокартам.

Если графическая карта оснащена разъёмом DVI-I, то метод подсоединения мониторов зависит только лишь от возможностей последних. Мониторы с поддержкой цифрового сигнала подсоединяются посредством стандартного кабеля DVI-D. Также можно использовать шнур HDMI, но для него потребуется специальный переходник.

Устаревшие модели мониторов, оснащённых разъёмом VGA и поддерживающих только аналоговые сигналы, подсоединяются посредством стандартного кабеля VGA/ VGA. Но для видеокарты потребуется переходник VGA/ DVI-I. На рынке уже появились кабели нового типа, где данный переходник уже интегрирован в один конец шнура.

Ещё пару лет назад разъём DVI-I считался главным интерфейсом и им оборудовали практически все модели графических карт. Но на нынешний момент выход данного типа понемногу отживает свой век, уступая своё место тем же новым Displayport и HDMI.

ДИАГНОСТИКА: КАК ВАШИ ЛИДЕРСКИЕ КАЧЕСТВА ВЛИЯЮТ НА РЕЗУЛЬТАТЫ?!

Однако, как определить, какие именно лидерские качества надо развивать в себе, чтобы повысить свою эффективность и достичь великолепных результатов? Для этого можно провести диагностику своих лидерских способностей.

Диагностика лидерских качеств позволяет оценить свою способность к влиянию, управлению и мотивации коллектива, а также узнать о своих сильных и слабых сторонах в качестве лидера.

Сильные стороны лидерства:	Слабые стороны лидерства:
Умение вдохновлять и мотивировать других	Неуверенность в принятии решений
Целеустремленность и настойчивость	Неэффективное управление конфликтами
Отличные коммуникативные навыки	Отсутствие толерантности к различным точкам зрения
Способность принимать решения под давлением	Недостаточная развитость эмоционального интеллекта

Проведение диагностики поможет выявить свои слабые стороны и обратить на них внимание при развитии своих лидерских качеств. Также можно использовать полученные результаты для определения областей, которые нуждаются в дополнительном обучении и тренировках

Важно помнить, что лидерские качества можно развивать и совершенствовать на протяжении всей жизни. Стремитесь быть настоящим лидером, который влияет на результаты своей команды и достигает великих успехов!

HDMI

Также цифровой выход. Основное его отличие от DVI в том, что HDMI, кроме передачи видеосигнала, способен передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю одновременно. Изначально разрабатывался для телевидения и кино, а позже получил широкую популярность у пользователей ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI являет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, поэтому он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Sony, Hitachi, Panasonic, Toshiba, Thomson, Philips), и как результат — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме всего прочего, HDMI, как впрочем и DVI, — позволяет передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю с помощью HDCP

Правда для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

• HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Также была увеличена частота синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с большим количеством цветов. Теперь стала возможна передача сжатого звука без потерь в качестве благодаря новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который теперь широко используется на видеокартах.
• С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840×2160 и 4096×2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.
• Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частоту передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

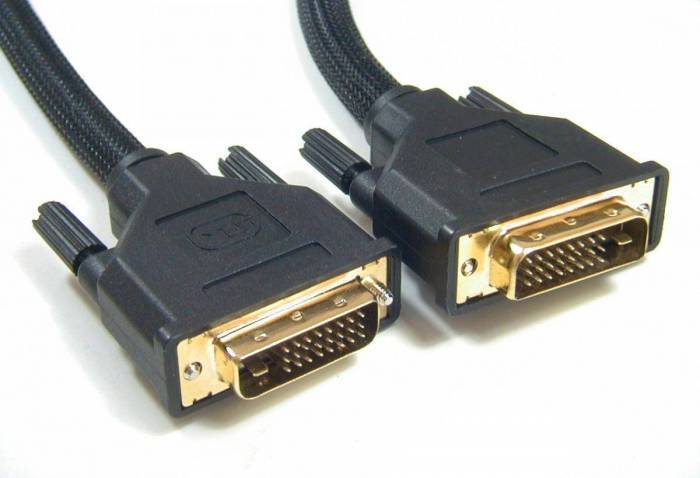

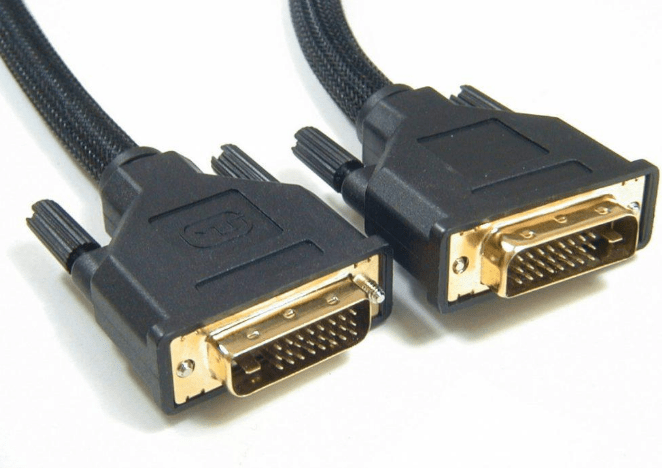

Технические особенности

DVI-D (Digital Visual Interface — Digital) — это цифровой формат передачи видеосигнала, который используется для подключения компьютерных мониторов и других устройств к компьютерам или источникам видеосигнала. Он представляет собой цифровой интерфейс, который обеспечивает высокое качество передачи изображения.

Основные особенности кабеля DVI-D:

• Используется для передачи только цифрового видеосигнала;
• Поддерживает разрешение до 2560×1600 пикселей;
• Обеспечивает высокую скорость передачи данных;
• Имеет разъемы, состоящие только из цифровых контактов;
• Не поддерживает передачу аналогового аудиосигнала.

Кабель DVI-D позволяет передавать видеосигнал без потерь качества и искажений, так как он использует только цифровую передачу данных. Он широко используется в компьютерной индустрии для подключения мониторов, телевизоров и других устройств современных компьютерных систем.

Также следует отметить, что кабель DVI-D несовместим с устройствами, которые требуют передачи аналогового видеосигнала, такими как старые мониторы или видеопроекторы. Для совместимости с такими устройствами необходимы специальные адаптеры или кабели с поддержкой аналогового сигнала, такие как DVI-I или DVI-A.

What is DVI?

The Digital Display Working Group (DDWG) was the organization that was responsible for developing the Digital Visual Interface (DVI), which is both a protocol and a standard for graphic display.

The electronic connection links display devices like computer screens, televisions, and projectors to video codecs like visual display processors. Other examples of display devices include televisions.

The API was established in 1999 to work toward the development of a technical standard for the direct transmission of electronic video content.

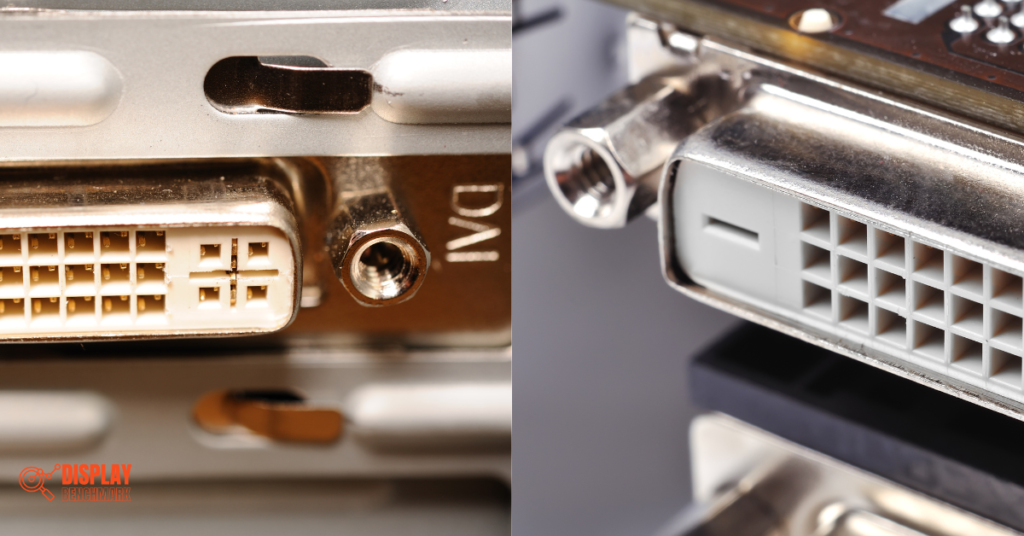

Significance of DVI-I & DVI-D

The link or functionality that is used between displays and laptops or home entertainment systems is referred to as DVI-I. This acronym stands for Digital Visual Interface Integrated.

Displaying can be done on either an LCD or a CRT monitor thanks to DVI-I, a digital video output network. The DVI-I interface supports digital as well as analog signals. However, it will not be used all at once for an extended period.

DVI-I can detect whether a monitor is connected and choose whether to produce digital or analog output accordingly. With the assistance of a DVI to VGA converter, DVI-I ports can be efficiently utilized in products such as displays with LED Backlit LCD screens. These ports can also be used in more mature displays such as CRT displays.

Because of this, the majority of people opt for graphics cards in addition to processors that come equipped with DVI-I ports for the majority of their projects. DVI-I connections are frequently used because of their increased capability—the participation of enhanced capacity results in additional links being offered through DVI-I connections.

The big straight pin on a DVI-I connector typically has a relatively wide diameter. The male socket of a DVI-I cable cannot be attached to a DVI-D female adapter because the DVI-D adapter does not have slots for the additional pins required by the DVI-I standard.

The third type of technology that can be used with DVI is referred to as DVI-A, and it relates to an interface that is only capable of transporting analog signals. As an analog display connection technology, VGA is more prominent and successful than DVI-A, which results in DVI-limited A’s adoption.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Виды DVI выходов

Разъем DVI-A

Данный вид интерфейса может использоваться только для передачи аналогово телевидения, то есть он может передавать только сигнал в формате SVGA. Таким образом, если графическая карта оснащена только одним разъемом DV-A, то пользователь может подключать ее только к тем мониторам, которые могут принимать аналоговый сигнал. Для того чтобы подключить определенное устройство, имеющее выход HDMI, к видеокарте, которая имеет выход DV-A, потребуется приобретение специального переходника.

Разъем вида DVI-A подключается к монитору при помощи особых кабелей, в которых имеется встроенный переходник, подходящий к интерфейсу VGA. Подобные кабели делаются с распаянным разъемом DV-A на одном конце, а на другом делается разъем VGA.

В настоящее время такой тип разъема очень сильно устарел. Именно поэтому найти его можно только на старых моделях устройств.

Разъем DVI-D

Данный разъем используется в цифровых устройствах и может передавать только сигналы цифрового типа. В связи с этим, в случае, если графическая карта имеет разъем типа DVI-D, то пользователь может подключать к ней только те экраны, которые поддерживают прием цифрового сигнала, а также обладают встроенными портами HDMI или DV-D. Необходимо отметить, что такой вид порта подключить к старым устройствам не получится.

Разъем может работать только в двух режимах: двойном и одинарном, а называются они «Dual Link» и «Single Link». В одинарном режиме используется четыре витых пар, при этом изображение на мониторе отображается с максимальным разрешением – 1920*1200. В двойном режиме картинка отображается также с максимальным разрешением, которое составляет 2560*1600 точек.

Однако, несмотря на то, что данный интерфейс самый используемый, спрос на него также постепенно снижается. Это происходит из-за того, что в последнее время многие производители все еще начинают использовать в своих устройствах более продвинутые разъемы, например, HDMI или же DisplayPort.

Разъем DVI-I

Представленный тип интерфейса является наиболее универсальным, а также он может передавать сигнал, как цифрового типа, так и аналогово. По сути, интерфейс типа DVI-I можно считать скрещением разъемов типа DVI-A и DVI-D. В случае, если графическая карта обладает разъемом этого типа, то пользователь может без каких-либо проблем подключать к ней к все современные цифровые мониторы, так и более старые и устаревшие модели. Благодаря универсальности, этот тип разъема дает возможность подключения практически всех мониторов к различным видеокартам.

В случае, если графическая карта обладает интерфейсом типа DVI-I, то способ соединения экранов полностью зависит от их возможностей и характеристик. Мониторы, которые могут поддерживать передачу цифрового сигнала, пользователь подключает при помощи стандартных кабелей типа DVI-D. Помимо этого, пользователь также может подключать монитор при помощи проводов HDMI, однако для этого ему потребуется иметься специальный переходник.

Модели экранов, которые уже устарели и обладают разъемом вида VGA, а также те, которые могут поддерживать только передачу аналогово сигнала, как правило, присоединяются при помощи стандартных проводов VGA/ VGA. Однако, в данном случае, также потребуется наличие специального переходника для видеокарты, который называется VGA/ DVI-I. В настоящее время на рынке уже имеются провода нового типа, в которых производители в процессе создания интегрируют необходимый переходник в один из концов кабеля.

What do You need? DVI-I or DVI-D

The number of pins on a DVI-I controller is pretty substantial. The number of pins on a DVI-D controller is relatively low. Because a single-link DVI-D or DVI-I cable can only transport 3.96 Gbit/s, the maximum resolution achieved on display with a refresh rate of 60Hz is 1920 x 1200.

A dual-link gives you the ability to use a larger bandwidth, increasing it to 7.92 Gbit/s, and it gives you the ability to use a better resolution of 2560 by 1600 at 60 frames per second. This is because of the mechanical construction of the dual-link. Even so, DVI cannot siphon.

Both DVI-D and DVI-I are getting more and more out of date, but you have no choice but to use them if Port cannot be used. DVI is not as good as HDMI or DisplayPort, offering superior visual efficiency and durability. DVI is not as good as these other options.

Как работает DVI

Несмотря на то, DVI – это в принципе цифровой интерфейс, что отражено даже в названии, которое расшифровывается как «Digital Visual Interface», при его разработке создатели решили добиться совместимости со старыми мониторами. И для этих целей в шину добавили поддержку аналоговой передачи данных.

Контакты аналоговой передачи данных находятся справа от 24-контактной шины цифровой части пакета. Это те, с «длинной» «землёй» и 4 дополнительными коннекторами сверху и снизу от неё. По этой шине в аналоговом виде передаётся информация о расположении красных, синих и зелёных пикселей (модель RGB).

24-контактная основная шина нужна для передачи цифровых данных. И, в зависимости от типа DVI, она может физически состоять из различного количества коннекторов.

Так, DVI-I SL и DVI-D SL подразумевает подключение 18 контактов. А DL – всех 24. У аналогового протокола DVI-A задействуются в основном «земельные» контакты – 12 коннекторов с основной шины.

После подключения монитора материнская плата определяет, какой именно стандарт совместим с этим экраном. Затем подстраиваются тактовая частота, разрешение и другие параметры работы

Что очень важно, пропускная способность интерфейса DVI зависит от длины кабеля. Один и тот же монитор, подключённый 2-метровым или 10-метровым проводами, будет иметь разные разрешение и скорость обновления картинки

Также стоит отметить, что существует два способа подключения мониторов через разъём DVI – Single Link и Dual Link.

Дело в том, что коннектор оснащается дублирующими друг друга дуплексами контактов. Так, у него есть две красных пары, две синих пары, две зелёных пары. Каждая пара – это, по сути, «плюс» и «минус».

Если монитор получает данные только с одной тройки пар, это называется Single Link (SL). Если с двух – то уже Dual Link (DL).

Режим DL позволяет вдвое повысить пропускную способность шины. А это нужно для достижения двух целей – либо двукратно увеличить максимальное поддерживаемое разрешение, либо также двукратно увеличить частоту обновления.

Дело в том, что протокол DVI в режиме SL работает с мониторами довольно низкого разрешения. Максимальное поддерживаемое — 1920×1080 пикселей (Full HD). В режиме SL его можно увеличить многократно – например, до 2560×1600 точек.

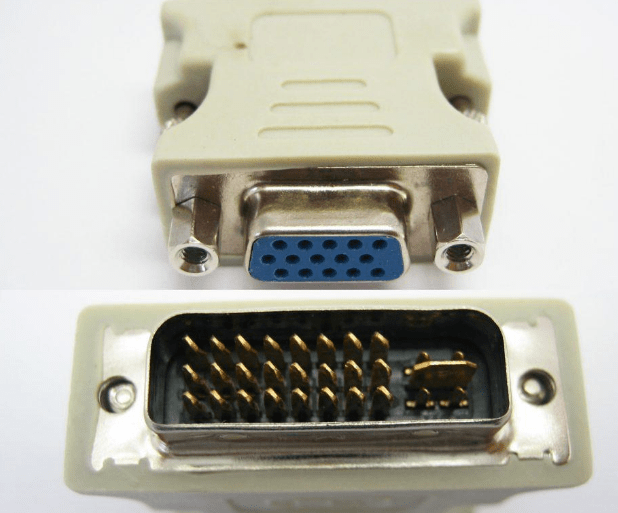

Переходник DVI-D на VGA. Почему так дорого

• on Ноя 22, 2017
• in
  Железо

Обычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.

Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.

Посмотрите на разъемы и кабели:

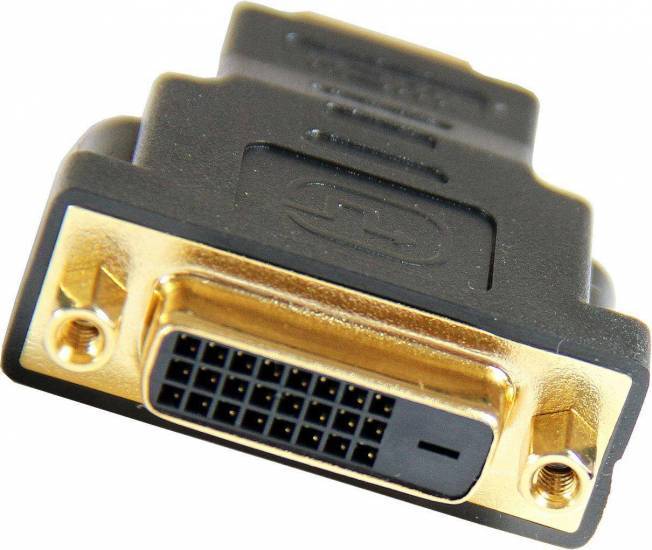

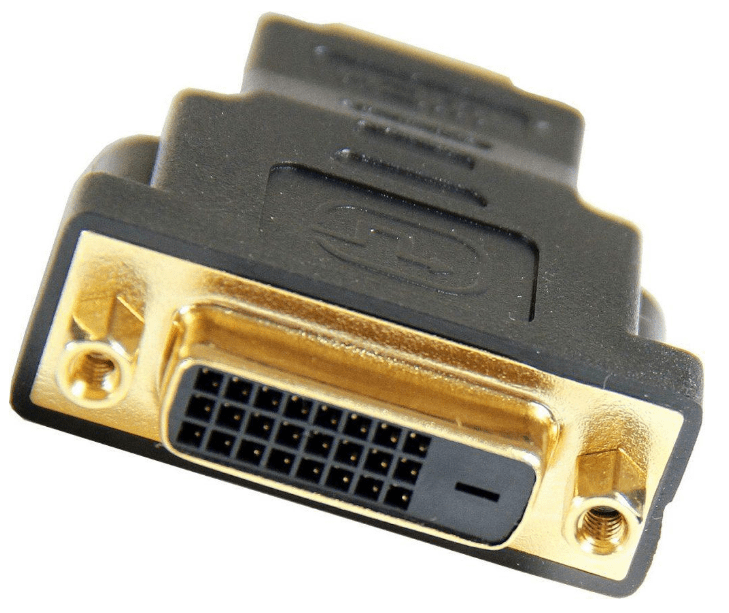

Разъем «мама»:

Разъем кабеля.

В случае DVI-I передается один цифровой канал и один аналоговый канал. Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.

А вот другой случай:

Со стороны кабеля:

Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:

Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.

Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей. Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.

Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.

What is DVI-I?

DVI-I, which stands for Digital Visual Interface Integrated, is the link or functionality used among displays, laptops, or home entertainment systems.

DVI-I is a digital video outputting network that allows for an LCD or CRT monitor display. DVI-I can accommodate both digital and analogue signals. It will not, however, utilize it all at an equal period.

DVI-I recognizes and selects digital or analogue output based on the attached monitor. DVI-I ports may be readily used in goods such as displays with LED Backlit Lcd screens and for older displays such as CRT displays with the assistance of a DVI to VGA converter.

That is why most people choose graphics cards and processors with DVI-I ports for most projects.

DVI-I connections are used because of their increased capability. DVI-I connections include extra connections due to the participation of enhanced capacity.

The DVI-I connector’s big straight pin is rather broad. Because the DVI-I has extra pins, the male socket of a DVI-I cable cannot attach to a DVI-D female adapter because it lacks slots for the extra pins.

DVI also allows the third sort of technology, the DVI-A, which refers to an interface that only transports analogue signals. DVI-A is not widely used due to VGA‘s prominence and success as an analogue display connection technology.
