Что такое DDR2 и DDR3 и в чем разница между ними

Низковольтное потребление энергии DDR3

DDR3 память работает на намного ниже напряжении, чем DDR2, что позволяет значительно уменьшить потребление энергии. В то время как стандартное напряжение для модулей DDR2 составляет 1,8 вольт, DDR3 может работать при напряжении от 1,35 до 1,5 вольт. Это приводит к более эффективному использованию энергии и уменьшению тепловыделения.

Низковольтное потребление энергии DDR3 позволяет снизить затраты на электроэнергию и повысить энергетическую эффективность системы в целом. Кроме того, оно также влияет на продолжительность работы ноутбуков и мобильных устройств от батарей, так как данные устройства могут работать на более низком уровне напряжения без снижения производительности.

Память DDR3 с низковольтным потреблением энергии также позволяет более гибко настраивать энергетические параметры системы. Некоторые материнские платы и процессоры поддерживают функции энергосбережения DDR3, которые позволяют автоматически регулировать напряжение памяти в зависимости от загрузки системы, что способствует дополнительной экономии энергии.

Как определить модель

Встроенные в Windows утилиты позволяют узнать только минимальную информацию – объем установленной памяти. Какого она типа, таким способом узнать невозможно. На помощь придет сторонний софт, выдающий полную информацию о системе – например, Everest или AIDA64.

Также тип памяти прописан в BIOS. Где именно указана эта информация и как вызвать BIOS, зависит от его модификации. В большинстве случаев достаточно удерживать кнопку Del при запуске компьютера, однако возможны исключения.

Естественно, маркировка указывается на самой оперативке, а точнее на приклеенном шильдике. Чтобы добраться до планки, придется разобрать корпус и демонтировать ее. В случае с ноутбуком эта простая задача превращается в увлекательнейший квест с просмотром подробных инструкций по разборке.

Вот, собственно, все о типах оперативки, что достаточно знать для самостоятельного подбора комплектующих. И если вы собираете игровой комп, рекомендую ознакомиться с информацией о влиянии оперативной памяти в играх.

С уважением автор блога Андрей Андреев.

Современное положение вещей

Тем временем Nvidia, дабы не заставлять геймеров ждать выхода Game Ready драйвера, оптимизированного специально для нового шутера от MachineGames, выпустила небольшую «заплатку» в виде GeForce 388.10 Hotfix.Ключевой задачей нового релиза стало обеспечение стабильной работы Wolfenstein: The New Colossus на видеокартах поколения Kepler.Выход полноценного Game Ready драйвера намечен на следующую неделю.

Новый зловред для хищения денег из банкоматов

«Лаборатория Касперского» обнаружила новую вредоносную программу , позволяющую злоумышленникам красть деньги из банкоматов.

Сообщается, что зловред носит имя Cutlet Maker.Для осуществления атаки на банкомат преступнику необходимо получить доступ к его USB-порту.После этого нужно последовательно использовать ряд программных инструментов.

В состав Cutlet Maker входит специальный модуль Stimulator, который отображает количество и номинал банкнот в кассетах банкомата.Это позволяет злоумышленнику изначально выбрать ячейку, содержащую самую большую сумму денег, а не действовать «вслепую», перебирая кассеты одну за другой.Таким образом, сокращается время на проведение атаки, а следовательно, снижаются шансы на поимку преступников на месте ограбления.

Ситуация ухудшается ещё и тем, что зловред Cutlet Maker предлагается любому желающему на подпольном интернет-рынке.Вредоносная программа стоит $5000, причём набор включает пошаговую инструкцию.Таким образом, совершить преступление сможет даже самый неопытный злоумышленник.

Пока не ясно, кто именно стоит за разработкой Cutlet Maker.Но анализ показывает, что для создателей вредоносной программы английский язык не является родным.

Apple может блокировать смартфоны с неоригинальным дисплеем

С выходом iOS 11.0.3 у компании Apple появилась возможность блокировать смартфоны и планшеты с установленным неоригинальным дисплеем.

Следовательно, теперь «яблочный» производитель может удаленно управлять девайсами и отслеживать, какие в них используются компоненты.

Apple прокомментировала обновление:

«Решена проблема неработающего сенсорного ввода на iPhone 6S, из-за которой экраны некоторых устройств не реагировали на прикосновения, получив контрафактные комплектующие.Замена неисправных дисплеев на неоригинальные может стать причиной ухудшения качества изображения и неполадок в работе.Ремонт, сертифицированный Apple, выполняется экспертами, которые используют оригинальные детали.»

Ранее от владельцев iPhone 6S поступали жалобы на брак дисплея.Некоторые пользователи отремонтировали свои гаджеты не в сертифицированных сервисных центрах.В какой-то момент у них перестал работать сенсорный ввод.Затем Apple выпустила обновление, удалённо устранив проблему.Также производитель настоятельно рекомендовал ремонтировать iPhone только в авторизированных сервисных центрах.

Таким образом, в какой-то момент миллионы iPhone, iPad и прочих продуктов Apple способны перестать работать, если они были отремонтированы сторонними специалистами.

В Chrome для Windows появился антивирус

Компания Google выпустила новую версию десктопного браузера Chrome для Windows.Обновление приносит встроенные возможности для борьбы с вредоносным кодом.

Так, теперь Chrome определяет были ли изменены настройки браузера без ведома пользователя и предлагает в случае изменения вернуть настройки к прежнему виду.

Также в браузере появился своего рода встроенный антивирус.Он будет предлагать удалить любую подозрительную или вредоносную программу с ПК, в том числе при незаметной инсталляции.Для определения вредоносное используется движок компании ESET.

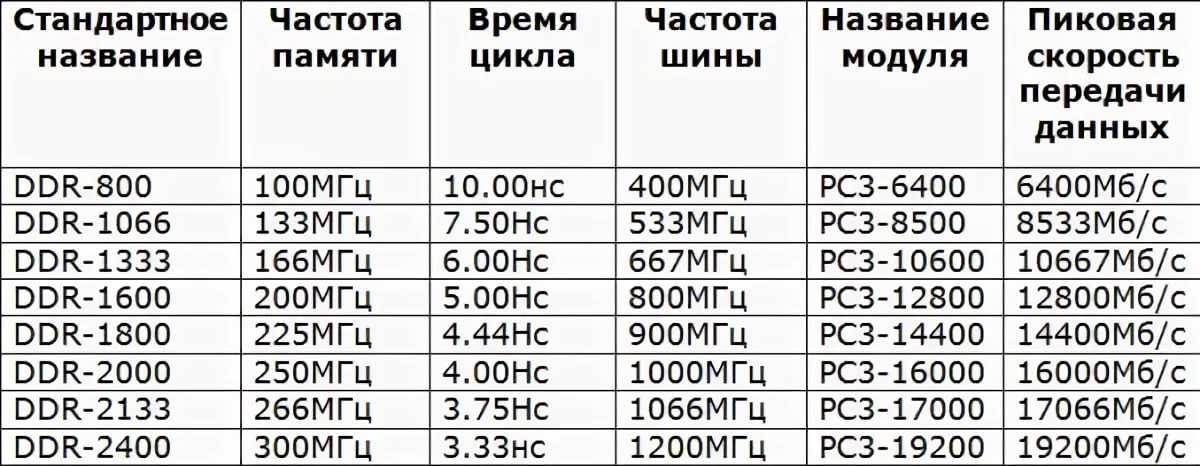

Улучшение тактовой частоты и пропускной способности

DDR3 представляет собой значительное улучшение по сравнению с DDR2 в терминах тактовой частоты и пропускной способности.

DDR2 имеет ограничение в тактовой частоте до 800 МГц, в то время как DDR3 может работать на более высоких частотах до 2133 МГц и даже выше.

Повышенная тактовая частота DDR3 позволяет передавать данные быстрее, значительно увеличивая пропускную способность памяти. Это особенно полезно при выполнении задач, которые требуют большого объема данных, например, при обработке видео или игр.

Более высокая пропускная способность DDR3 также способствует улучшению быстродействия системы в целом, позволяя процессору более эффективно работать с данными из памяти. Это может привести к более плавному выполнению задач и лучшему отзывчивости компьютера.

DDR3 также обладает другими улучшениями, такими как уменьшение потребляемой энергии и более низкие задержки доступа к данным, что также способствует повышению производительности системы.

В итоге, улучшение тактовой частоты и пропускной способности DDR3 по сравнению с DDR2 делает ее более привлекательным выбором для тех, кто ищет повышение производительности своей системы путем обновления оперативной памяти.

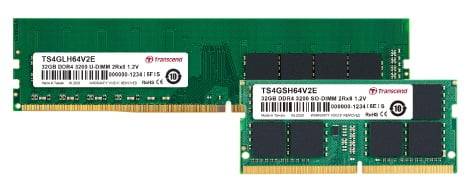

Форм-фактор RAM

Если не учитывать чипы памяти, которые по тем или иным причинам распаяны на материнских платах (например, в некоторых ноутбуках), установлены на платах видеокарт, накопителей или иных устройств, то форм-факторов модулей RAM два:

• PC DIMM
• SO-DIMM (Small Outline DIMM)

Первый используется в десктопных ПК, в серверах. Второй предназначен для ноутбуков, компактных материнских плат (например, Asus PRO H410T/CSM), неттопов (Gigabyte GB-BR) и прочих специализированных устройств.

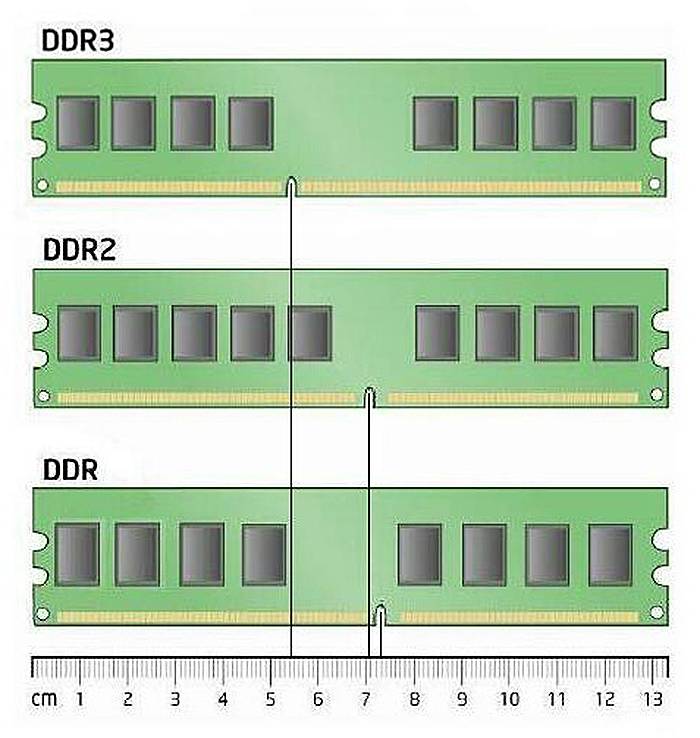

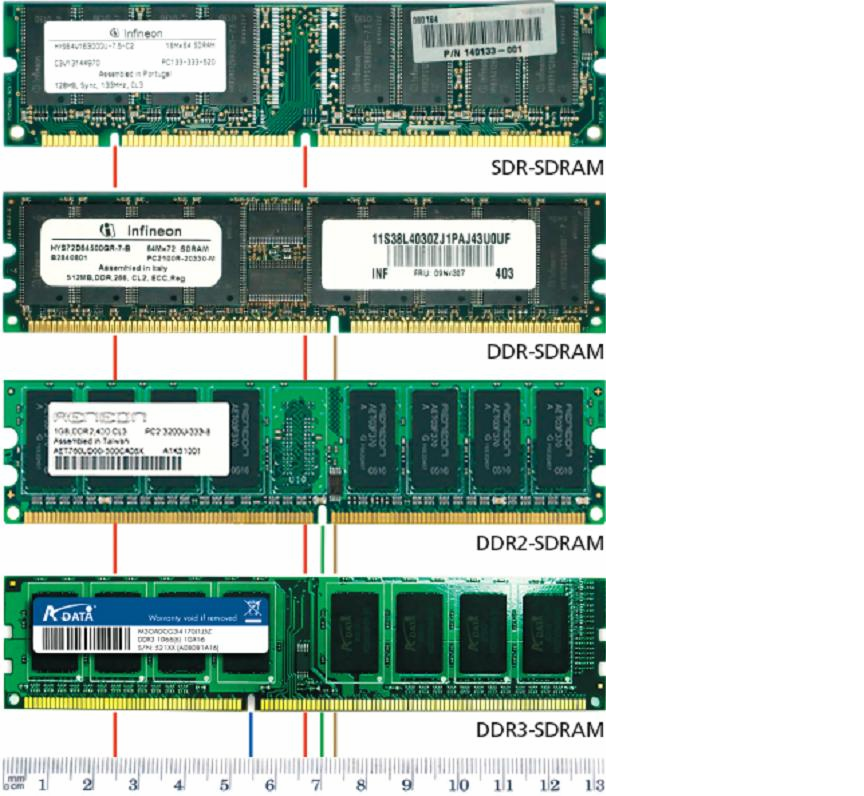

Хотя размер плат модулей памяти фактически не изменялся у разных поколений, они несовместимы, т. е. установить, например, планrу DDR4 в слот DDR3 невозможно. Почему? Во-первых, физически, различается количество контактов, расположение «ключа» разъема. Во-вторых… Впрочем, достаточно и первого.

Причем, не только между поколениями существуют различия. DDR3 также делится на два типа, «просто» DDR3 и DDR3L. У первой напряжение питания 1.5 В, у второй – 1.35 В, и ставить вместо одной другую не стоит.

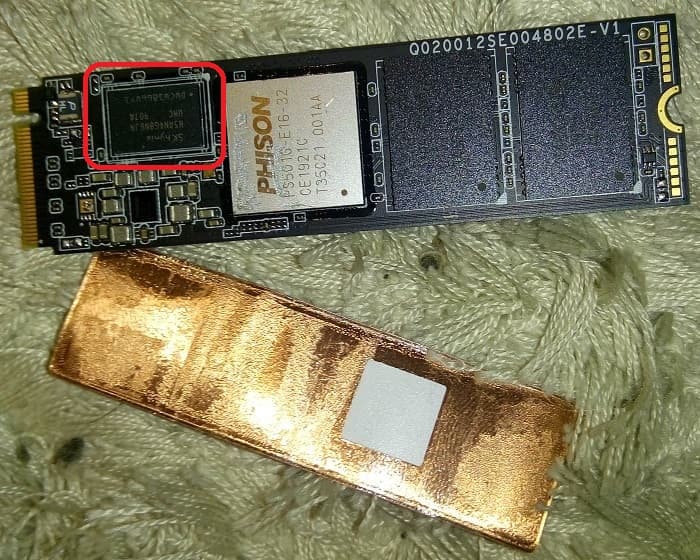

Чипы DRAM устанавливаются и в некоторые другие устройства, например, SSD среднего и высокого класса. А видеокарты без них вообще обойтись не могут. Объем памяти в 8, 12, 16, а то и больше гигабайт – обычное дело. Отличия только в типе памяти, в основном это GDDR6(X), и в том, что изменить объем видеопамяти нельзя в силу того, что микросхемы DRAM распаяны на платах.

Посему, о форм-факторе можно говорить только применительно к материнским платам, какие бы они ни были – серверные, для настольных ПК, ноутбучные или для встраиваемых устройств.

Чем отличается DDR3 от DDR2

DDR3

DDR 2 и DDR 3

Основные отличия DDR 2 и DDR 3, сводятся к следующему:

• Главной отличительной особенностью двух этих стандартов памяти, является то, что они имеют совершенно разные слоты и ввиду их наличия, является невозможным совместить их друг с другом.
• DDR 3, располагает намного большей тактовой частотой. В новой версии она составляет 1600 МГц, а в предыдущей — всего 800 МГ.
• В отличие от своей предыдущей версии, DDR3, имеет возможность похвастаться наличием намного большей пропускной способностью и гораздо меньшим энергопотреблением.

Действительно, в некоторых ситуациях совершенно не уместно заменять старенький DDR2, ведь в преимущественном большинстве случаев, особенно учитывая то, как значимая часть пользователей ПК, проводит свой досуг, хватит и его. В то самое время, не следовало бы забывать о том, что DDR2 и DDR3 — это совершенно разные типы оперативной памяти и ввиду наличия настолько большого количества отличительных особенностей, совершенно глупо путать их между собой. Кстати говоря, сейчас появился стандарт памяти DDR4, который также, как и все его былые аналоги, будет иметь целый перечень всевозможных отличий. При этом, стоить он будет гораздо дороже!

Ранг

Обратимся к характеристикам материнской платы. Для примера возьмем MSI MAG B550 TOMAHAWK. В разделе, посвященном памяти, в частности, видим такие строчки:

• 1DPC 1R Max speed up to 5100 MHz
• 1DPC 2R Max speed up to 3866 MHz
• 2DPC 1R Max speed up to 4000 MHz
• 2DPC 2R Max speed up to 3600 MHz

Ладно, с «MHz» понятно, а «1DPC», «1R» – что все это значит? На самом деле несложно:

• DPC – DIMM(s) Per Channel, т. е. количество модулей памяти в каждом канале. Соответственно, 1DPC означает по одному DIMM в каждом канале, 2DPC – по два.
• 1R или 2R – Single rank или Dual rank, т. е. ранг модуля памяти – одноранговая она или двухранговая.

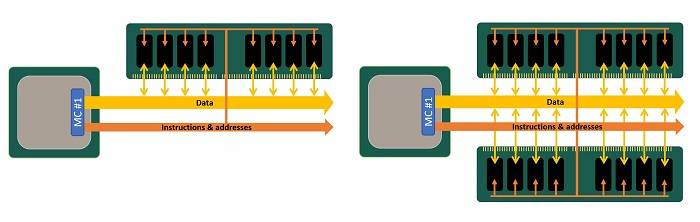

И вот о ранге (или ранке, обзывайте как нравится) чуть подробнее. Процессор имеет 64-битную шину данных каждого канала контроллера. Речь про «гражданские» CPU для десктопов. В то же время каждый чип DRAM 8-битный. Чтобы использовать все возможности процессорного контроллера памяти, каждый модуль RAM имеет как минимум 8 чипов DRAM.

Кстати, узнать размер шины можно в командной строке OC Windows:

Должны отобразиться значения “64, 64”, т. е. ширина шины в битах. Если же будет указано значение 72, то значит используется память с ECC, но об этом ниже.

Учитывая, что технологически оперативная память масштабируется плохо, и новые техпроцессы практически никак не помогают в решении этой задачи, использование нескольких чипов позволяет увеличить объем каждого модуля.

Распараллеливание работы также позволяет повысить скорость обмена, т. к. в каждую единицу времени имеется доступ только к одному банку данных. Наличие второго, работающего в этот момент в фоновом режиме, дает возможность параллельно готовить к доступу следующий банк.

Одноранговая память – это, по сути, один набор чипов DRAM, к которым осуществляется доступ контроллером памяти. Двухранговая – два независимых набора, каждый из которых также может адресоваться контроллером. Доступ к каждому набору осуществляется отдельно, их нельзя использовать одновременно.

Как обычно, обратимся к конкретным примерам. Возьмем пару модулей: Kingston KVR29N21S8/16 это одноранговый DIMM, а KVR26N19D8/16, на котором чипы распаяны с обеих сторон печатной платы, двухранговый. При одинаковой емкости в 16 ГБ.

Есть ли какой-либо профит от двухранговой памяти? Да, кроме возможности получить более емкий DIMM, скажем, в 32 ГБ или больше, есть разница в производительности по сравнению с одноранговыми. Все же параллельность, все дела…

Однако на многое рассчитывать не стоит. В теории, двухранговые модули действительно могут предоставить больше производительности, но реальность не совсем такова. Прирост чаще всего есть, но от наличия второго набора чипов скорость работы отнюдь не удваивается. Мало того, и 50-процентного увеличения нет. В лучшем случае получите плюс несколько процентов, ну максимум десяток.

Как правило, с разгоном у двухранговых модулей также не все так хорошо, как у одноранговых. Хотя тут могут быть варианты, модулей памяти большое количество, а комбинаций их с материнскими платами, позволяющими «гнать» компоненты, вообще не сосчитать.

Думаю, все же не ошибусь, если скажу, что для рекордов оверклокинга надо искать одноранговые модули. А если разгон вам малоинтересен, а вот объем более актуален, то принципиальной разницы нет, сколько там этих рангов. Может даже двухранговые будут работать чуточку быстрее.

Следует сказать немного про расположение чипов на модуле DIMM. Не следует путать «двухранговый» модуль и «двухсторонний» модуль. Выглядеть они могут одинаково (чипы на обеих сторонах платы), но двухсторонний совсем не обязательно должен быть двухранговым.

Может быть и наоборот. Например, Kingston KF436C18BB/16 – 16-гигабайтный одноранговый модуль, чипы которого распаяны с обеих сторон платы. А, скажем, Samsung M378A2G43MX3-CTD – двухранговый с односторонним расположением микросхем памяти.

Ориентироваться по количеству и расположению чипов, чтобы определить ранговость памяти, не совсем верно. Лучше все же обращаться к спецификациям или хотя бы к маркировке модулей, которую обычно наносят на каждый DIMM.

Скажем, Samsung и Crucial обычно указывают это на модулях, хотя и не всегда. Другие бренды этим не заморачиваются, показывают только емкость, частоту и основные задержки. В любом случае, точные данные предоставят спецификации модуля RAM на сайте производителя, или обзоры, форумы в интернете.

Определение DDR2

DDR2 это вторая версия памяти DDR (Double Data Rate). Эти версии ОЗУ были разработаны для достижения высокой скорости передачи данных при передаче блоков. Он может передавать данные с тактовой частотой от 400 до 1066 МГц.

Версия DDR 2 является преемницей DDR, где основное изменение применяется к рабочей частоте микросхемы RAM и буфера предварительной выборки, а количество обоих параметров увеличено. Буфер предварительной выборки – это 4-битный кэш памяти, который находится в микросхеме памяти DDR2. Буфер используется в микросхеме ОЗУ для максимально быстрого размещения бита в шине данных.

DDR2 представляет собой 240-контактную архитектуру DIMM (Dual In-Line Memory Module), которая работает при напряжении 1,8 Вольт. Эти модули DIMM состоят из одного или нескольких чипов оперативной памяти в одной плате, подключенной к материнской плате. Напряжение DDR2 снижается по сравнению с его предшествующей технологией DDR, чтобы устранить тепловой эффект.

DDR использует 144-контактный DIMM дизайн и функционирует при напряжении 2,4 вольт. Совместимость между DDR2 и DDR несовместима, поскольку оба используют разные разъемы материнской платы и ключ DIMM.

Совместимость с оборудованием

DDR2 и DDR3 имеют разные физические параметры и поэтому несовместимы между собой. Так, модуль памяти DDR2 не может быть установлен на материнскую плату, которая использует слоты для памяти DDR3, и наоборот.

Однако, некоторые производители материнских плат создали гибридные модели, которые поддерживают оба типа памяти. Но такие платы редки и имеют высокую стоимость. При выборе памяти необходимо проверять совместимость с конкретной моделью материнской платы или системой.

DDR2 и DDR3 также имеют разные напряжения питания. Модули памяти DDR2 работают на напряжении 1,8 В, в то время как модули DDR3 работают на более низком напряжении — 1,5 В. При подключении модуля памяти DDR3 к материнской плате, которая поддерживает только DDR2, может возникнуть несовместимость из-за различия в напряжении питания.

Также стоит учитывать, что совместимость с оборудованием зависит от других параметров, таких как тактовая частота и ёмкость модуля памяти. Некоторые системы и материнские платы могут иметь ограничения по суммарной ёмкости памяти или максимальной тактовой частоте. При выборе модулей памяти необходимо учитывать эти параметры и проверить совместимость с системой.

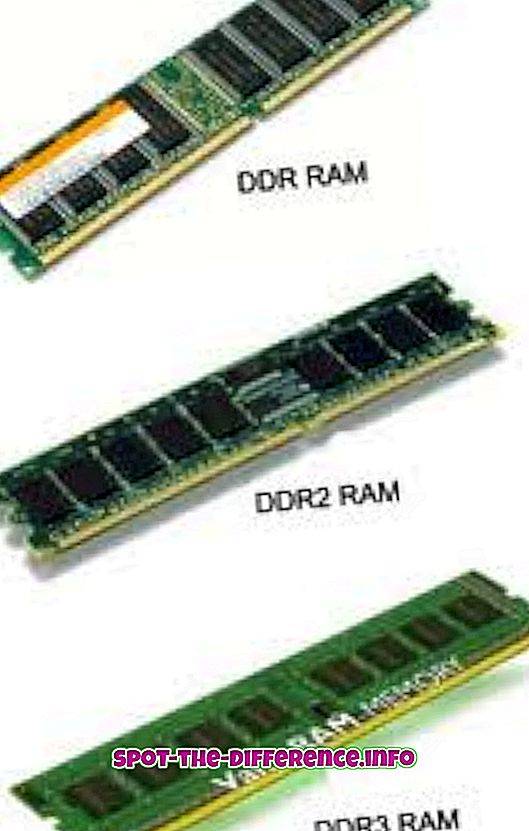

Разница между оперативной памятью DDR, DDR2 и DDR3

Основное отличие: DDR (DDR1), DDR2 и DDR3 — это разные типы SDRAM, которые используются в компьютерах. DDR2 обеспечивает более высокую скорость передачи данных, тактовую частоту шины и более энергосберегающий по сравнению с DDR1. DDR3 является продвинутой версией той же технологии. Это обеспечивает более высокую скорость шины и более высокую пиковую пропускную способность, чем у более ранних технологий памяти. Все три воспоминания отличаются в разных контекстах, таких как технические и физические характеристики.

Оперативная память или оперативная память — важная часть компьютера, поскольку она выполняет роль краткосрочной памяти. Память предоставляет возможность хранить данные на временной основе. Оперативная память универсальна с точки зрения версий и скоростей. Нужно понимать разницу между различными типами ОЗУ, иначе могут возникнуть проблемы совместимости между компьютером и ОЗУ.

DDR означает двойную скорость передачи данных. Оперативная память DDR обеспечивает две передачи данных за такт. DDR, DDR2 и DDR3 — это разные версии, основанные на одной технологии DDR. Конструкция всех трех ОЗУ основана на синхронной динамической оперативной памяти. DDR также известен как процесс с двойной накачкой, двойной накачкой и двойной переход.

DDR или DDR1 попадают в категорию первого поколения, развивающегося по технологии SDRAM. Усовершенствования предварительной выборки, тактирования с двумя переходами, шины данных на основе строба, низковольтной сигнализации Stub-Series Termination Logic_2 (SSTL_2) и т. Д. Были сделаны в оригинальной технологии для создания DDR1.

DDR2 попадает во второе поколение и может рассматриваться как преемник DDR1. Он способен обеспечить скорость передачи данных до 6, 4 ГБ / с. Он известен тем, что обеспечивает более низкое потребление по сравнению с DDR1. Благодаря более быстрым тактовым сигналам, 1, 8-вольтовой работе и сигнализации, а также упрощенному набору команд, DDR2 улучшил производительность по сравнению со своим предшественником.

DDR3 (третье поколение DDR SDRAM) — это еще одна улучшенная версия DDR2. Это особенно улучшило пропускную способность и энергопотребление. DDR3 работает с тактовой частотой от 400 МГц до 1066 МГц с теоретической максимальной пропускной способностью в диапазоне от 6, 40 ГБ / с до 17 ГБ / с. Стандарт DDR3 позволяет использовать чипы емкостью от 512 мегабит до 16 гигабит.

DDR1 устарел, поэтому сегодня он не производится в массовом масштабе. DDR2 и DDR3 предпочтительнее для лучшей производительности.

Сравнение между DDR, DDR2 и DDR3 RAM:

DDR RAM

ОЗУ DDR2

Оперативная память DDR3

Двойная скорость передачи данных 1 оперативная память

Двойная скорость передачи данных 2 Оперативная память

Двойная скорость передачи данных 3 Оперативная память

Максимальная теоретическая скорость передачи (МБ / с)

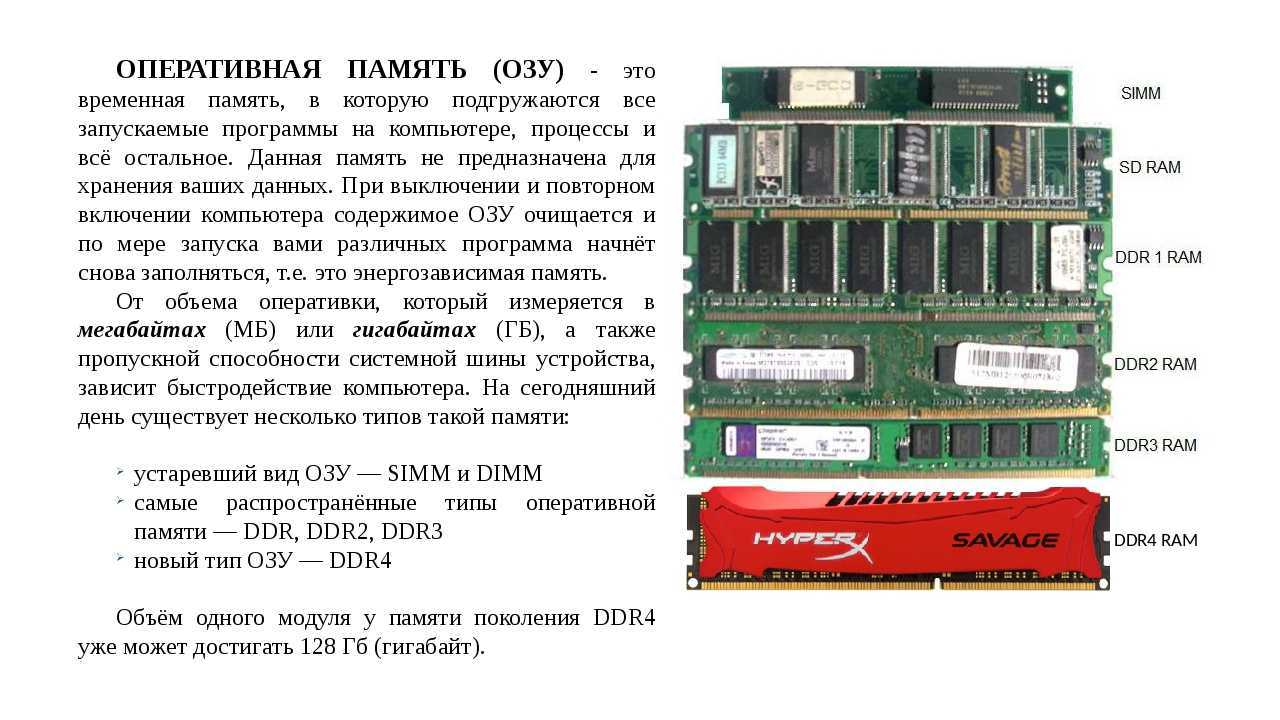

Что такое оперативная память?

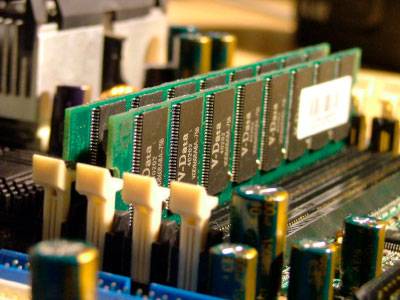

Плашки ОЗУ в материнской плате

Оперативная память расшифровывается как “оперативное запоминающее устройство” или аббривиатурой “ОЗУ”. Предоставляет компьютерам виртуальное пространство, необходимое для управления информацией
и решения проблем в настоящий момент. Можно подумать что это бумага для повторного использования, на которой пишут карандашом заметки,
цифры или рисунки.

Если не хватает места на бумаге, вы стираете то, что вам больше не нужно. Оперативная память работает аналогично,
когда ей требуется больше места для работы с временной информацией (то есть с запущенным программным обеспечением или программами). Большие листы бумаги
позволяют вам набрасывать больше и больше идей за раз, прежде чем стирать. Больше оперативной памяти внутри компьютеров разделяют информацию прежде чем стереть аналогичным сопособом.

Оперативная память имеет различные формы (то есть физическое соединение с вычислительными системами или взаимодействие с ними), емкости (измеряемые в МБ или
ГБ), скорости (измеряемые в МГц или ГГц) и архитектуры

Эти и другие аспекты важно учитывать при обновлении систем с ОЗУ, поскольку компьютерные системы
(например, аппаратные средства, материнские платы) должны придерживаться строгих критериев

Правила совместимости:

• Компьютеры старого поколения вряд ли приспособят более современные типы технологий оперативной памяти
• Память ноутбука не помещается на десктопах (и наоборот)
• RAM не всегда обратно совместима
• Система не может смешивать и сочетать разные типы/поколения ОЗУ вместе

Задержки (тайминги)

Чаще всего в характеристиках на модули памяти указываются 3-4 значения в строке «тайминги», они же задержки, они же латентность, т. е. время, необходимое на выполнение тех или иных операций. Далее мы разберем их чуть подробнее. В реальности разных задержек много, но четыре считаются основными и наиболее важными при выборе RAM, особенно параметр CAS.

Чтобы разбираться конкретно, возьмем конкретный же модуль памяти, например, Crucial Value DDR4 CT8G4DFS8213. Это 8-гигабайтная планка RAM с тактовой частотой 2 133 МГц. Давайте обратимся к ее характеристикам, в частности, к строчке «тайминги», где указано: «17-17-17». Что это за цифры, что означают? Вот с этим и предстоит разобраться.

Сначала выясним, что к чему относится. Так, «17-17-17» – это значения таймингов «CL/tRCD/tRP» соответственно. Если указан четвертый тайминг, то это обычно tRAS.

CAS(CL)

CAS расшифровывается как Column Address Strobe, в спецификациях обычно обозначается «CL». Это задержка между моментом, когда контроллер выдал памяти запрос адреса столбца блока, содержащего данные, и началом поступления первого бита информации. При этом нужная строка блока уже выбрана, и тем самым мы имеем все данные для чтения нужной ячейки памяти.

CAS показывает, сколько тактов длится эта задержка. Тут просится вывод, что чем меньше это значение, тем лучше. Отчасти да, но не совсем.

Прибегнем к аналогии. Есть два (не полтора, а именно два) землекопа. Один может выкопать необходимую ямку за 17 взмахов лопатой, второму понадобится 22 таких же телодвижения

Внимание, вопрос: кто из работников лучше?

Я бы не торопился с ответом, т. к. мы пока еще не получили весь необходимый объем исходных данных. В частности, сколько времени тратит каждый из работников на выполнение задачи. Первый делает свое дело не спеша и с перекурами. Второй работает быстрее и курит меньше.

Теперь есть все основания предполагать, что второй справится с работой быстрее, хотя и затрачивает на нее больше движений. Значит, как исполнитель он выгоднее. Вопросы оплаты труда, условий работы и проч. не учитываем, мы же про аналогии говорим.

Получается, что реальная задержка зависит как минимум от двух параметров – количества тактов и частоты работы. Это приводит нас выводу, что для вычисления реальной задержки нам надо посчитать затрачиваемое на нее время.

Сделаем это. Формула проста, делим 1 на значение реальной частоты (для 2 133 МГц это 1 066) и умножаем на значение CAS, результат будет в наносекундах:

(1/1 066) * 17 = 15.9 нс

Таким образом, на CAS со значением 17 для модуля с частотой 2 133 МГц необходимо чуть меньше 16 нс.

Если возьмем такой же модуль памяти, но с частотой 3 200 МГц (Crucial CT8G4DFRA32A), то CAS у него будет уже равняться 22. Опять посчитаем время задержки:

(1/1 600) * 22 = 13.8 нс

Вот и получается, что второй «землекоп» хоть и будет больше махать лопатой, но выполнит работу немного быстрее.

Если еще учесть, что у более высокочастотного модуля RAM и пропускная способность больше (у выбранных в качестве примеров модулей CT8G4DFS8213 и CT8G4DFRA32A это 17 000 МБ/с и 25 600 МБ/с соответственно), то производительность второго модуля выше, как и стоимость. Главное, чтобы система смогла использовать все возможности установленной RAM.

tRCD

Расшифровывается как Row Address to Column Address Delay. Это минимальное количество тактов между моментом активации строки банка данных (выдача сигнала на выбор строки RAS) и доступом к столбцу (начало чтения и, соответственно, задержки CAS).

tRAS

Помните цитату из фильма:

Вот и в данном случае речь именно про «подожди ты». Это количество циклов, в течение которых выбранная строка должна находиться в активном состоянии до того момента, как будет запущена процедура регенерации. Причем это минимальное значение, т. е. если задержка CAS – это фиксированное значение, то tRAS – изменяемая величина.

По сути, это ожидание окончания цикла выборки данных, чтобы начать обновление ячеек. Величину этой задержки можно принять равной tRCD+CL+время на обработку команд и некоторые иные служебные нужды.

Например, у 8-гигабайтного модуля Crucial Ballistix BL8G30C15U4B с частотой 3 000 МГц эта задержка равна 35 (основные тайминги – 15-16-16-35).

tRP

Расшифровывается Row Precharge, т. е. минимальное время от получения команды на выполнение зарядки (precharge) банка памяти и получением следующей команды на активацию строки tRCD.

ECC-память

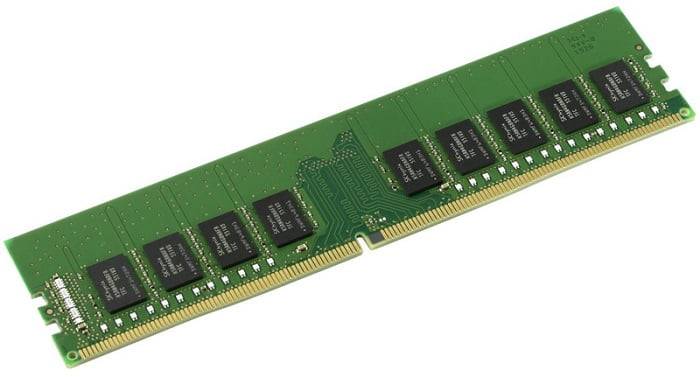

Как обычно, рассмотрим на примере. Скажем, возьмем модуль памяти Kingston KSM ValueRAM DDR4 KSM29ES8/8HD емкостью 8 ГБ.

Что в нем отличается от рассмотренных выше? Девять, а не восемь чипов. Хотя мы предполагаем, что восемь микросхем по 8 бит и емкостью по 8 Гб каждая дают нам итоговые 8 гигабайт. Зачем нам еще одна микросхема?

Дело в том, что если для обычных офисно/домашних ПК возможная ошибка памяти (искажение даже одного бита данных может привести к неверным результатам работы или «падению» системы) дело хоть и неприятное, но не столь критичное, то вот для профессиональных рабочих станций и серверов, которые должны работать 24/7 без сбоев , это недопустимо.

Чтобы защититься от спонтанных ошибок, существует специальный вид памяти, с защитой от ошибок. Используется технология контроля четности, а сама память в своей маркировке имеет аббревиатуру ECC (Error-Correcting Code memory, память с коррекцией ошибок). Именно для исправления ошибок и требуется дополнительный чип. Как правило, каждые 8 чипов RAM доукомплектовываются еще одним.

Не буду углубляться в принципы работы ECC, ибо это находится за рамками разговора

Важно то, что использование такой RAM действительно позволяет обезопасить себя от возможных ошибок и повышает надежность системы

Правда, использование таких модулей в обычных компьютерах или ноутбуках особого смысла не имеет. Материнские платы для таких ПК обычно не поддерживают эти модули, и устанавливать их не следует. Работать не будет. К тому же ECC RAM стоит немного больше, а производительность немного ниже из-за расходов на обеспечение этой самой коррекции ошибок.

Регистровая память

RDIMM (Registered Memory), она же buffered memory. Этот тип RAM используется в серверах. Свое название получила от наличия специальной микросхемы, буфера на каждом DIMM. И вновь обратимся к примеру.

DIMM Crucial Value DDR4 CT8G4RFD8213. Это одноранговый модуль объемом 8 ГБ, регистровый, с ECC. Посмотрим на него внимательно. Общее количество микросхем на нем 10 штук: 8 чипов памяти, один для ECC и еще один регистровый.

Этот самый чип содержит регистры-буферы данных, передающихся от контроллера памяти модулям и обратно. Эта микросхема позволяет также снизить электрическую нагрузку на контроллер памяти и тем самым подключить больше DIMM к каждому его каналу. Соответственно, можно получить больший объем ОЗУ в системе.

Такой вид RAM не предназначен для разгона, у него обычно более высокие задержки, но высокая стабильность работы, система коррекции ошибок и более высокий потолок максимального объема памяти. Также он стоит дороже, и для поддержки необходимы серверные материнские платы и процессоры. Для домашнего/офисного ПК или ноутбука RDIMM не применяется.

Не следует путать ECC-RAM и регистровую RAM. Это не одно и то же. Модуль памяти может быть ECC, но не являться регистровым, а вот регистровый DIMM всегда еще и ЕСС.

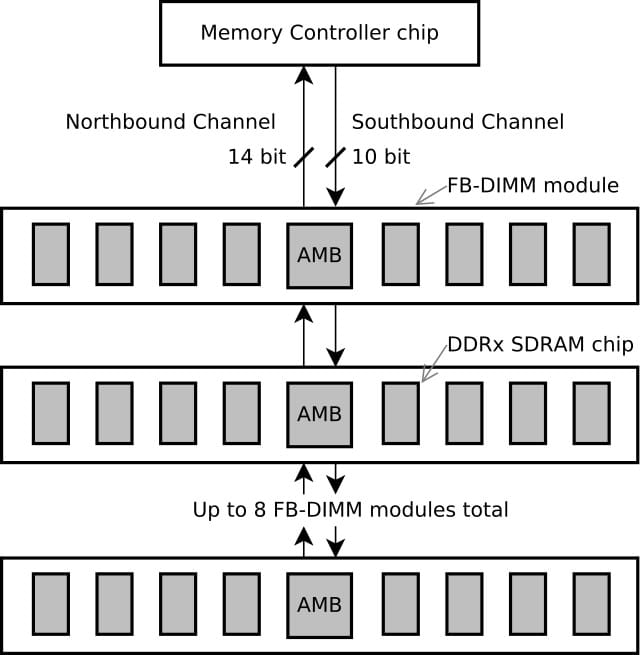

Дальнейшим развитием буферной памяти является FB-DIMM (Fully Buffered DIMM – полностью буферизованная DIMM). По сути, это та же RDIMM, но буферизуются данные и адресные команды.

Используется микросхема Advanced Memory Buffer (AMB), располагающаяся между контроллером памяти и чипами DRAM. Используется последовательная шина между контроллером и AMB. Благодаря этой дополнительной микросхеме контроллер теперь непосредственно не общается с чипами памяти, а делегирует эти функции посреднику, AMB.

Введение дополнительного узла между контроллером памяти и чипами RAM увеличивает задержки, но компенсирует это коррекцией ошибок, стабильной работой, возможностью использовать большой объем памяти.

Заключение

Плохая новость заключается в том, что изобретение DDR3 делает DDR2 устаревшим силой. У меня есть четыре куска памяти DDR2, которые больше не могут найти дом в новой системе, даже с малым энергопотреблением HTPC

или офисный компьютер, из-за изменений. Хорошей новостью является то, что новая технология оперативной памяти, по крайней мере, рассчитана на несколько лет, поэтому приобретенная сегодня DDR3 должна быть полезной на некоторое время. Только убедитесь, что проверили тип ОЗУ, который требуется новой материнской плате, прежде чем покупать ОЗУ!

Третий снимок принадлежит компании Tech Report, одному из моих любимых аппаратных веб-сайтов. Пожалуйста, посетите их и проверьте их подробные обзоры!

Заключение. Анатомия RAM – сложный маленький организм

Выбор памяти дело и простое, и не очень. Все зависит от того, для чего она выбирается. Если «поставить и забыть» – то следует подобрать нужные модели по параметрам (объем, частота, количество DIMM) и выбрать понравившийся. Разве что сравнить тайминги и выбрать минимальные.

Если эстетическая составляющая внутреннего мира системного блока не пустой звук, то к перечисленным выше параметрам следует добавить наличие красивого радиатора с разноцветной подсветкой.

Сложнее с любителями разгона. Здесь в большей степени интересует анатомия RAM. Какой степпинг чипов и кем произведены, ранговость, какая версия печатной платы. Надо учесть платформу, для которой подбирается RAM, тайминги, возможность разгона. Желательно ознакомиться со статистикой результатов оверклокинга данных модулей у коллег по цеху.

В результате, оперативная память хоть и является одним из самых компактных компонентов в ПК (если сравнивать с видеокартами, жесткими дисками, кулерами и т. п.), но не так проста по сути. Знание тонкостей поможет сделать правильный выбор и позволит получить дополнительные FPS в играх, уменьшить время тех или иных расчетов, да и просто сделать компьютер более отзывчивым.
