Что лучше utp или ftp: основные отличия

Частота и скорость

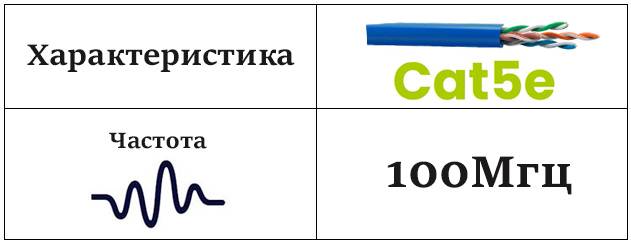

Рабочая частота для кабеля категории 5е составляет 100Мгц.

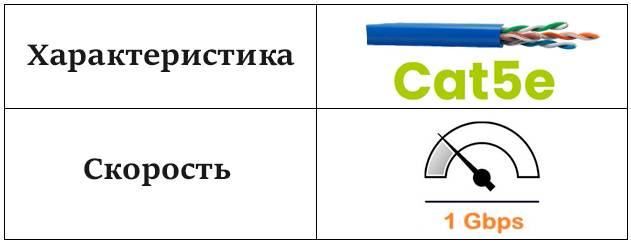

А максимальная скорость передачи данных – 1 Гигабит в секунду (1000Мбит/с).

Такие скорости применимы в сетях — 100BASE-TX и 1000BASE-T.

Долгое время говорили, что CAT5e уже не “торт”и устарел для коммерческих и промышленных сетевых решений, и скоростей 1Гбит/с там явно маловато.

Однако в 2016г появился новый стандарт IEEE 802.3bz, который увеличил скорость передачи данных на обычном кабеле витой пары CAT 5е до уровня 2,5Гбит/с.

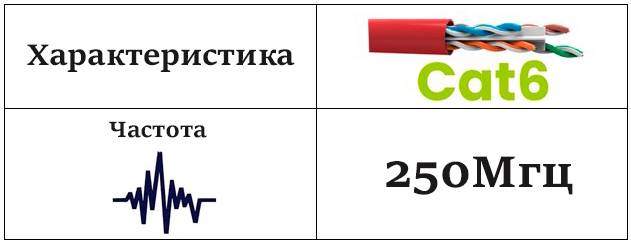

Рабочая частота кабеля 6-й категории – 250Мгц.

БОльшая частота позволяет пропускать одновременно больше данных. Это как сравнить автомагистраль с одной полосой движения и многополоску.

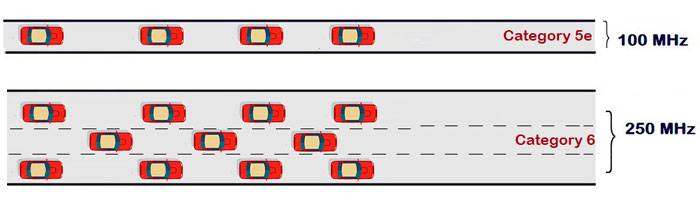

Чем больше полос на дороге, тем быстрее будет протекать трафик. И наоборот, если на шоссе меньше полос движения (частота кабеля низкая), трафик становится «узким местом», независимо от того, насколько быстро могут двигаться машины в нем.

На частоте в 250Мгц токи начинают “бегать” по поверхности жилы, не проникая глубоко, поэтому в укв технике зачастую используют медный провод с серебряным покрытием.

В витой паре цельная медь нужна для мощных PoE нагрузок, тем более если будет пассивный PoE напряжением 12В на дистанции в 100м.

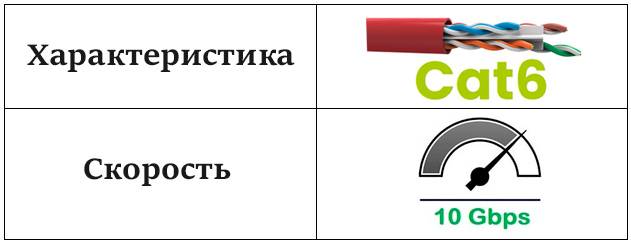

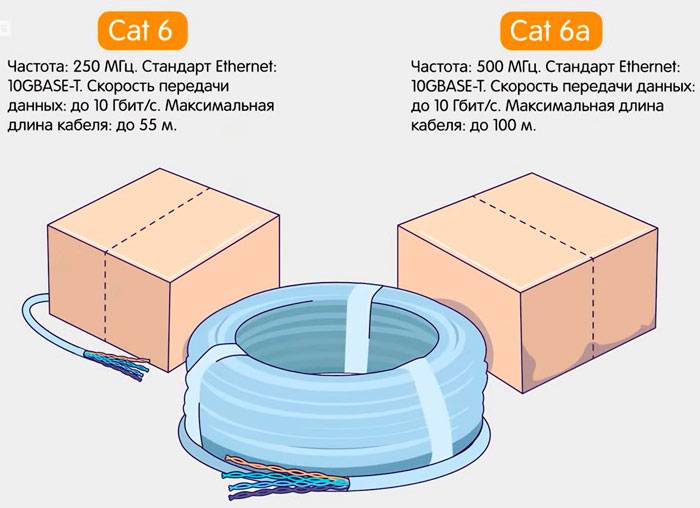

Скорость передачи данных у CAT6 – до 10 Гигабит в секунду.

Применяемые сети – от Fast Ethernet (100BASE-TX) до 10 Gigabit Ethernet (10GBASE-T).

Обратите внимание – оба стандарта рассчитаны на расстояние линка до 100м!

При длине более 100 метров скорость передачи начнет существенно падать или может вообще пропасть. Придется усиливать сигнал ретрансляторами.

Кроме того, для CAT 6 при работе в сетях 10GBASE-T длина и вовсе ограничена 55 метрами.

Далее скорости снижаются до уровня 1GBASE-T (1Гбит/с).

При 100-метровых расстояниях для сохранения заявленных параметров применяют кабель категории CAT6A.

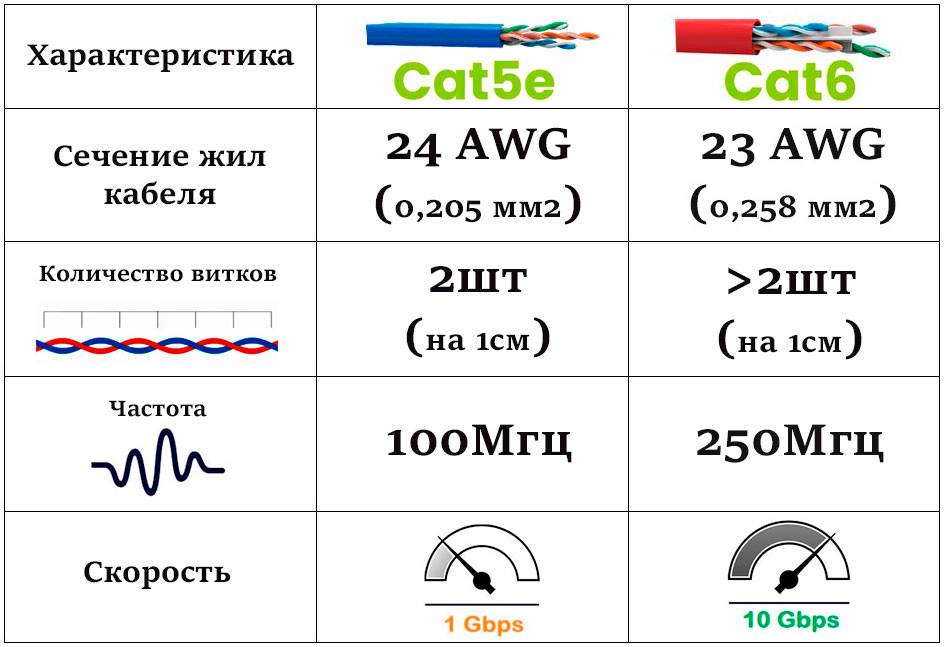

А это итоговая сводная таблица всех отличий кабелей витой пары Cat5e и Cat6.

В чем отличие витой пары UTP и FTP?

Кабель UTP представляет из себя неэкранированный сетевой кабель с различным количеством витых пар внутри, покрытый ПВХ изоляцией. Витая пара FTP имеет аналогичную структуру, за исключением добавления слоя алюминиевой фольги.

Для начала стоит упомянуть, что именно витая пара является лучшим по отношению/цена качество видом сетевого кабеля. Практически все офисные или домашние сети базируются именно на этом типе кабелей. Каждый пользователь хоть раз в жизни видел и держал в руках кабель своего интернет провайдера, на который нанесены определенные маркировки. Обычно работники провайдера предлагают установить на выбор два вида шнура, первый – UTP, а второй FTP, при этом настаивают, что кардинальной разницы между ними нет. В чем же отличия и стоит ли задумывать над выбором проводника?

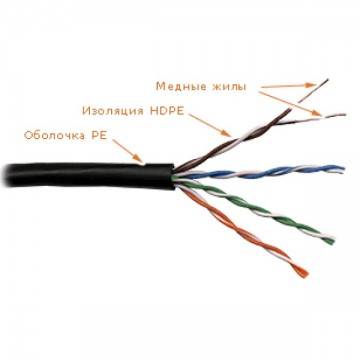

Кабель UTP представляет из себя неэкранированный сетевой кабель с различным количеством витых пар внутри, покрытый ПВХ изоляцией;

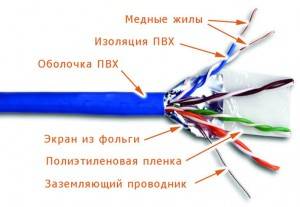

Витая пара FTP имеет аналогичную структуру, за исключением добавления слоя алюминиевой фольги, которая выступает в качестве экрана от электромагнитных помех.

Использование кабелей в реальной жизни

FTP кабель разрабатывался с целью уменьшения помех от работающих электрических приборов. На практике это достигается только при условии, что раздающее и принимающее устройство также обладают заземлением для этого экрана. В Украине FTP используют для создания соединения от сервера к серверу, а непосредственно клиенту заходит UTP. Такой вид соединений, теоретически способен защитить от помех домашний интернет, если кабель подключается в порт домашнего компьютера с достаточным заземлением.

Гарантировать приемлемое соединение при использовании оборудования без экранирования никто не может. Фольгированный слой наоборот будет служить антенной и собирать помехи.

Какой тип витой пары выбрать?

На этот вопрос нет однозначного ответа и у каждого пользователя будут разные выводы. Для начала стоит посмотреть на весь путь проложенного кабеля, есть ли на его пути бытовые электроприборы. Также стоит поинтересоваться у своего интернет провайдера о возможности купить витую пару, знают ли они различия и узнать о заземлении на их маршрутизаторе, и проверить на его наличие свой роутер или порт домашнего компьютера. При наличии мощных приборов возле проложенной сети и подходящего оборудования – дополнительное экранирование не должно повредить, в иных случаях смысла не будет.

Если Вам все так же трудно сделать выбор витой пары – обратитесь в специализированный магазин, например, сюда. Консультанты помогут сделать выбор и подскажут по ассортименту.

Характеристики витой пары

Провод витая пара делят на несколько разновидностей — внутренние и внешние. Если модель изготовлена для размещения внутри дома, то дополнительная защита к ней не требуется.

Внешние типы (для улицы) проводов оснащают специальными экранами для дополнительной защиты. Это оболочка, которая предохраняет от механических повреждений, а также проникновения влаги и пыли внутрь. Также могут быть провода с огнеупорной оболочкой, предназначенные для размещения в объектах, которые могут воспламениться.

Монтаж витой пары дома

Защищённые кабели могут спокойно работать в жару, снегопад и ливень, то есть в любых погодных условиях. Дополнительно к внешнему кабелю можно прицепить специальный шнур, который защищает от сильных порывов ветра (используется, если кабель находится на весу, на столбе). Это подвесные модели проводов, которые не крепят к стенам.

Помимо вышеуказанных свойств, у витой пары имеются и дополнительные характеристики, о которых желательно узнать подробнее перед покупкой и монтажом.

Число пар в витой паре

Эта характеристика показывает количество пар, которая применяется в одном изделии. Уже было сказано выше, что можно найти провода с двумя или четырьмя парами. Чем больше их количество, тем больше степень связи между проводниками в связке. Это означает, что электропомехи влияют на оба провода, что позволяет уменьшить помехи от различных источников и сохранить одинаковый уровень передачи данных.

Число жил

Существует несколько видов проводов, которые различаются по количеству жил в витой паре:

Вариант № 1 — одножильный. Представляет из себя провод, сечение которого создаётся благодаря только одному проводнику.
Вариант № 2. Если провод многожильный, то он имеет несколько сечений, которые переплетаются между собой.

Толщина кабеля

Диаметр рассматриваемого кабеля в сборе составляет от 5,2 до 6 мм. Внутренние проводники, скрытые под защитной оболочкой, имеют толщину примерно в 0,6 мм.

Толщина изоляционного слоя составляет 0,2 мм. Оболочка четырепарных кабелей составляет примерно 0,9 мм.

Материал для проводников

Какие жилы используются в витой паре для интернета — важный вопрос, влияющий на свойства провода. Для изготовления проводников обычно используют медь в чистом виде. Однако в последнее время начинают проводить исследования для удешевления конструкции гибких жил. Одним из очевидных решений в данном направлении является замена конкретного используемого материала на комбинацию различных видов.

Медный провод

К примеру, некоторые производители выпускают кабели с проводником из алюминия, который намного дешевле и легче меди, но имеет хорошую электропроводимость. Однако, несмотря на вышеописанное преимущество, у этого материала имеются и недостатки:

механическая прочность при изгибе значительно меньше, чем в имеющемся варианте — кабель просто переломится, если его часто гнуть, а потому такой вариант подойдет только в том случае, если его надежно зафиксировать и не трогать;
сложность в изготовлении проводов;
провод может подвергнуться образованию коррозии, если использовать его в некоторых агрессивных средах.

Чтобы решить эти проблемы, к примеру, французская компания «Филатекс» изготавливает кабели из легированного алюминия, куда добавляют части других сплавов для улучшения защитных и механических свойств.

Материал для оболочки

Материал оболочки представляет собой особо прочный пластик, а также дополнительную оплётку из меди. Для изготовления оболочки часто используют полиэтилен, который может защитить провод от прямых попаданий солнечного света. Если на кабеле имеются дополнительные слои защиты, то на упаковке будет написано об этом. Недостаток полиэтилена — он очень хорошо горит. Используется в температурных зонах от -60 и до +80 °С.

Существует и другой тип оболочки — из хлорированного полиэтилена. Этот материал не подвержен воспламенению, а также имеет стойкость к химическому воздействию. Можно использовать в зонах температурного режима от -35 и до +90 °С.

Существуют и другие материалы для оболочки (различные компаунды), но их использование небезопасно, поскольку вступают в реакцию с разными веществами и могут быть ядовитыми.

Традиционный материал для оболочки — ПВХ. Его можно использовать в температурном режиме от -20 и до +60 °С.

Кабели отличаются и по форме оболочки — в зависимости от того места, где нужно проложить его. Например, для обычного использования применяют круглую форму, но для установки под ковровым покрытием или стойкой телевизора, можно найти кабель, имеющий плоскую форму (для удобства).

Серый вариант — для дома

Как правило, этих сведений достаточно, чтобы понять, какой кабель для интернета выбрать в квартиру.

Разновидности витопарного кабеля

Какой же витопарный кабель нужен для подключения интернета? Витую пару делят на типы:

монолитная;
многожильная;
экранированная;
неэкранированная.

Монолитная (одна жила) используется для прокладки в стенах здания и монтажа к оконечному оборудованию линии связи, например, к информационной розетке с одной стороны (квартиры) от аппаратуры канала связи (провайдера). Она не предназначена для соединения сетевых устройств в силу невозможности изгибов из-за единой толстой сердцевины.

Многожильная витая пара – идеальное решение для соединения между собой устройств (компьютеров, роутеров, телевизоров, коммутаторов, принтеров) и подключения их к информационной розетке Ethernet. Маленький диаметр жил позволяет сгибать и скручивать кабель так, как это требуется при подключении устройств в квартире.

Применять многожильный витопарный провод в информационной розетке нельзя по двум причинам:

Жилы легко ломаются при вкручивании в разъем.
Затухание сигнала в многожильной витой паре происходит на расстоянии более 100 метров.

Для прокладывания кабеля в квартире вполне достаточно решения четырехпарного U/UTP. UTP или U/UTP значит, что защита не обеспечена. Приставка F или просто FTP – что в наличии один внешний общий экран, обернутый вокруг четырех пар.

Преимущества FTP

Защита от электромагнитных помех: пара проводников витой пары FTP плотно окружена экранирующим слоем, что позволяет защитить передаваемый сигнал от воздействия внешних источников помех, таких как электромагнитные поля.
Более низкий уровень помех: благодаря электромагнитному экранированию FTP-кабель обладает более низким уровнем помех при передаче данных. Это позволяет обеспечить более стабильное и надежное соединение.
Улучшенная защита от перекосов: наличие экрана делает FTP-кабель более устойчивым к перекосам и деформациям, что снижает риск повреждения кабеля и обеспечивает более долгий срок службы.
Широкий спектр применений: FTP-кабель может использоваться в различных сетевых средах, включая офисные здания и промышленные участки. Он идеально подходит для использования в приложениях, требующих повышенной защиты от помех и электромагнитных полей.
Совместимость с UTP-кабелем: FTP-кабель может использоваться наряду с UTP-кабелем в сетях Ethernet, что делает его универсальным и гибким решением для различных сетевых конфигураций.

Основные конструкционные отличия

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Познакомимся с основными типами разъемов

1. Разъем RJ-45

Разъем RJ-45 (Registered Jack-45) является наиболее распространенным типом разъема для сетевых кабелей. Он используется для подключения устройств в компьютерных сетях Ethernet. Разъем RJ-45 имеет 8 контактов и обеспечивает подключение между сетевым устройством, таким как компьютер или маршрутизатор, и сетевым кабелем.

2. Разъем RJ-11

Разъем RJ-11 (Registered Jack-11) используется для подключения телефонных линий и обычно имеет 4 контакта. Он часто встречается в домашних телефонных системах и используется для подключения телефонных аппаратов к линии при помощи телефонного кабеля.

3. Разъем USB

Разъем USB (Universal Serial Bus) широко используется для подключения различных устройств к компьютеру. Он имеет разные типы, такие как USB-A, USB-B, Mini USB, Micro USB и другие. Разъем USB позволяет передавать данные и подавать питание между устройством и компьютером.

4. Разъем HDMI

Разъем HDMI (High-Definition Multimedia Interface) применяется для передачи аудио-видео сигнала между устройствами, такими как телевизоры, мониторы, проекторы и DVD-плееры. Он обеспечивает высококачественное и цифровое соединение между устройствами.

5. Разъем VGA

Разъем VGA (Video Graphics Array) используется для подключения компьютерных мониторов и проекторов. Он обеспечивает аналоговое соединение и может передавать только видео сигналы.

6. Разъем DVI

Разъем DVI (Digital Visual Interface) используется для передачи цифровых видео сигналов между устройствами, такими как мониторы и видеокарты. Он обеспечивает качественное и цифровое соединение.

7. Разъем DisplayPort

Разъем DisplayPort также используется для передачи аудио-видео сигнала между устройствами, такими как мониторы и видеокарты. Он обеспечивает высокое качество передачи сигнала и поддерживает разрешение до 8K.

8. Разъем Thunderbolt

Разъем Thunderbolt является интерфейсом, разработанным компанией Apple, и предназначен для передачи данных, аудио и видео сигналов между устройствами. Он обеспечивает высокую скорость передачи данных и может быть использован для подключения мониторов, жестких дисков и других периферийных устройств.

9. Разъем PS/2

Разъем PS/2 используется для подключения клавиатуры и мыши к компьютеру. Обычно разъемы для клавиатуры и мыши имеют разные цвета: фиолетовый для клавиатуры и зеленый для мыши.

10. Разъем Ethernet

Разъем Ethernet применяется для подключения компьютера к сети или маршрутизатору. Он часто используется в офисах и домах для создания локальной сети.

Тип	Количество контактов	Применение
RJ-45	8	Сетевые кабели Ethernet
RJ-11	4	Телефонные линии
USB	Разные типы	Подключение устройств к компьютеру
HDMI	19	Аудио-видео сигналы
VGA	15	Аналоговое видео
DVI	24	Цифровое видео
DisplayPort	20	Аудио-видео сигналы
Thunderbolt	20	Передача данных и видео
PS/2	6	Подключение клавиатуры и мыши
Ethernet	8	Подключение к сети

Как выбрать подходящий кабель для своей сети?

Выбор подходящего кабеля для вашей сети является одной из важнейших задач при создании или модернизации сетевой инфраструктуры. Два наиболее распространенных типа кабелей — FTP (экранированный) и UTP (неэкранированный) — обладают своими особенностями и применяются в разных ситуациях. Ниже мы рассмотрим основные отличия между ними и дадим рекомендации по выбору.

FTP-кабель

Экранировка: FTP-кабель, или кабель с экранированием (Foil Twisted Pair), имеет фольговую оболочку, которая обеспечивает защиту от внешних электромагнитных помех.
Использование: FTP-кабель рекомендуется для использования в условиях, где существует вероятность воздействия внешних помех на сигналы в сети. Это может быть необходимо, например, при прокладке кабеля вблизи электропроводов, мощных магнитных полей или других источников помех.
Скорость передачи данных: FTP-кабель может обеспечить более стабильную и надежную передачу данных на большие расстояния, особенно на высоких скоростях.
Цена: FTP-кабель обычно является более дорогим вариантом по сравнению с UTP-кабелем.

UTP-кабель

Отсутствие экранировки: UTP-кабель, или кабель без экранирования (Unshielded Twisted Pair), не имеет фольговой оболочки и не обеспечивает защиту от внешних электромагнитных помех.
Использование: UTP-кабель широко применяется в домашних и офисных сетях, где отсутствуют сильные внешние источники помех.
Скорость передачи данных: UTP-кабель обычно обеспечивает достаточно высокую скорость передачи данных на небольшие расстояния, но на больших расстояниях или на высоких скоростях скорость может быть немного ниже, чем у FTP-кабеля.
Цена: UTP-кабель является более доступным и распространенным вариантом, что делает его более привлекательным с экономической точки зрения.

При выборе кабеля для своей сети вам необходимо учитывать особенности вашего окружения, наличие или отсутствие внешних помех, требуемую скорость передачи данных и бюджет. Если в вашей сети нет сильных внешних источников помех, и вам необходимо достичь высокой скорости передачи данных, UTP-кабель, вероятно, будет оптимальным решением. Если же в вашем окружении присутствуют сильные внешние помехи или требуется высокая надежность передачи данных на большие расстояния, стоит рассмотреть вариант с FTP-кабелем.

Что выбрать – витую пару UTP или FTP?

Проектирование структурированных кабельных систем требует тщательной подготовки и большого внимания к каждой детали. Учитывая то, что многие современные сети базируются на кабелях витая пара, изначально стоит ответить на вопрос: какая именно нужна витая пара – UTPили FTP?

Но, вопреки желаниям любителей готовых решений, однозначного ответа на этот вопрос не существует. Оба типа кабеля предназначены для эксплуатации в разных условиях, и выбирать наиболее подходящий нужно каждый раз заново.

Прежде всего, определим, какие имеет витая пара FTP или UTP отличия и схожие черты. Оба вида кабелей имеют одинаковую конструктивную основу: определенное количество изолированных проводников, свитых в пары и заключенных в общую оболочку. Сфера применения у них также общая – телефонные и компьютерные сети. Можно также встретить мнения, что кабель витая пара UTP и FTP взаимозаменяемы и идентичны, но это не так.

Ключевое отличие между кабелями UTP и FTP заключается в том, что последние оснащаются дополнительной внутренней защитой от электромагнитных помех. Защита воплощается в виде алюмополимерной пленки, которая находится под слоем внешней общей оболочки. Дополнительным элементом, отличающим витую пару FTP от UTP, является меньшая гибкость – следствие наличия экрана в структуре кабеля.

Чтобы понять, какую витую пару лучше выбрать, необходимо определить, в каких условиях будут прокладываться кабельные линии. Основная предпосылка для того, чтобы применить кабель витая пара UTP (U UTP) – это отсутствие риска внешних влияний на качество передачи. Под внешними влияниями подразумеваются электромагнитные излучения, источниками которых служат электрические приборы и силовые кабели.Так, в домашних условиях, в обычной жилой квартире вполне подходящей является витая пара F-UTP – экранированный кабель, в котором фольгированный слой расположен под внешней оболочкой. Это поможет избежать влияния электрических наводок, источниками которых являются бытовые электроприборы. В то же время, если кабель будет проложен на достаточном расстоянии от источников помех, то нет смысла платить больше за экранированный кабель и можно использовать витую пару UTP.

Отдельный случай – это прокладка наружных линий витой пары, то есть монтаж кабеля под открытым небом. В любом случае, это должен быть специальный кабель для наружной прокладки, устойчивый к перепадам температур и УФ-излучению. Выбор между UTP и FTP кабелями должен основываться на условиях монтажа – прежде всего, источников электромагнитных излучений вдоль линии прокладки.

Если рассматривать ситуацию в промышленном производстве, то кабель FTP лучше защищён от высокочастотных помех. Но для этого и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.

Наконец, немалую роль в выборе играет вопрос стоимости оборудования. Витая пара UTP, цена которой ниже, чем у аналогичных кабелей FTP, во многих случаях вполне достойно выполняет функции по передаче данных. Но если по объективной оценке приоритет отдан экранированной витой паре, необходимо учесть требования к монтажу этого кабеля – качественное заземление, соответствующие экранированные коннекторы, розетки и другие сетевые устройства.

График работы в праздничные дни 29.06.21

Скорость передачи данных: UTP против FTP

UTP — это наиболее распространенный тип кабеля в системах компьютерных сетей. Он широко используется благодаря своей экономичности и простоте использования. Однако скорость передачи данных UTP ограничивается частотой сигнала, которую он может поддерживать.

FTP, с другой стороны, имеет экранирование, которое обеспечивает дополнительную защиту от помех и внешних воздействий. Это позволяет FTP добиться более высокой скорости передачи данных по сравнению с UTP.

При выборе между UTP и FTP для сети стоит учитывать требования к скорости передачи данных. Если вы работаете со средним до высоким объемом данных, FTP может быть предпочтительнее, так как он обеспечивает более быструю передачу данных и позволяет лучше управлять потоком информации.

Однако, если ваши требования к скорости не настолько высоки, UTP все равно может быть хорошим выбором. Он обладает надежностью и простотой использования, а также более доступной ценой.

В целом, скорость передачи данных является важным фактором при выборе между UTP и FTP. Учитывайте требования вашей сети и посоветуйтесь с профессионалами, чтобы определиться с оптимальным вариантом.

Что такое UTP?

UTP (Unshielded Twisted Pair, незамкнутая витая пара) — это тип кабеля, который состоит из параллельно расположенных проводников, скрученных вместе. Он широко используется для передачи данных в сетях Ethernet.

UTP кабель включает в себя четыре пары проводников из меди. Каждая пара передает данные в обоих направлениях, что позволяет увеличить пропускную способность кабеля. UTP кабели различаются по категориям, таким как Cat5, Cat5e, Cat6 и т. д. Каждая категория имеет свои особенности и может быть использована для разных типов сетей.

UTP кабель может быть экранированным или неэкранированным. Неэкранированный кабель не имеет защитной оболочки, что делает его более гибким и удобным в укладке. Однако он более подвержен помехам от внешних источников, таких как электрические помехи и перекрестные сигналы от соседних кабелей.

UTP кабель обычно используется для локальных сетей, таких как домашние сети или офисные сети. Он является стандартом для Ethernet соединений и поддерживает скорости до 1 Гбит/с. UTP кабель прост в использовании и достаточно надежен для большинства приложений.

Чем отличается кабель utp от ftp

Отличие витой пары UTP и FTP

Витая пара – лучшее соотношение цены к качеству среди современных сетевых кабелей. По этой причине при создании любой сети, рабочей или домашней, чаще всего останавливают выбор именно на витой паре. Однако, витая пара тоже может быть разной. Любой магазин сетевой электроники предлагает покупателю несколько видов витой пары, отличающихся как ценой, так и маркировкой. В то же время нередко консультанты тех же магазинов утверждают, что все виды витой пары взаимозаменяемы. Так, в магазине покупателю могут предложить кабель UTP, если FTP – нет в наличие, и наоборот. Действительно ли витая пара UTP и FTP – идентичны? А если есть разница, то можно ли ей пренебречь?Конструкция:UTP или unshielded twisted pair– не имеет защитного экрана.FTP или foiled twisted pair– общий для всех витых пар защитный экран из алюминиевой фольги.

Подавляющее большинство телефонных и компьютерных сетей построены с помощью этих кабелей.FTPкабели, по понятной причине, часто называют фольгированными. Не следует их путать с STP (shielded twisted pair). В этих кабелях с помощью экрана из фольги защищена каждая пара.Конструкция фольгированного кабеля почти идентична UTP. Различия очевидны – фольгированный экран и дренажный проводник. В UTP кабеле нет проводников по причине ненадобности. Дополнительные материалы в кабелях FTP обычно сказываются на объеме и гибкости, что особенно заметно если защитный экран имеет значительную толщину.

Вердикт:

Какой кабель лучше – FTP или UTP? Однозначного мнения на этот счет нет даже у передовых специалистов. Так, в Соединенных Штатах наибольшей популярностью пользуются UTP кабели – подавляющее большинство компьютерных сетей созданы на основе неэкранированной витой пары, utp 4cca. Во Франции компании и частные лица отдают предпочтение фольгированной витой паре – FTP. Не стоит забывать и о том, что помимо FTP и UTP есть множество других разновидностей витой. Например, в Германии куда большее распространение, чем UTP и FTP, получили более дорогие кабели S/FTP (с индивидуальным экраном для каждой пары и общим для всего кабеля).Кабели FTP отличаются от UTP наличием экрана из фольги и дренажного проводника, что обеспечивает ей повышенную устойчивость к помехам. По этой причине FTP – оптимальное решение для домашних сетей. В промышленных условиях, напротив, предпочтительнее будет кабель UTP.

Экранирование кабелей связи

Однако не всегда скручивание жил помогает полностью устранить влияние помех на полезный сигнал. В этом случае помогает внедрение в конструкцию экранирующих оболочек. Экранированию могут быть подвергнуты как отдельные пары жил, так и все жилы внутри кабеля. Эти методы применяются как по отдельности, так и совместно, в этом случае экранируется каждая пара жил и, дополнительно – все жилы вместе.

Однако этот способ защиты эффективен лишь в том случае, если заземлены корпуса оборудования, связанные кабелем. Иначе оболочки экранов сами становятся источником помех, накапливая их на всем пути линии.

В зависимости от наличия, отсутствия и количества экранов в марку кабеля добавляется буква, означающая:

U – экран отсутствует;
S – общий экран в виде металлической оплетки;
F – экран из медной или алюминиевой фольги или металлизированной ленты вокруг жил каждой пары или всех в целом.

Полное обозначение марки состоит из записанных через дробь вышеуказанных букв. В числителе обозначается защита отдельных жил, в знаменателе – кабеля целиком. Далее добавляются буквы «ТР», обозначающие «twisted pair», в переводе — витая пара.

Например, обозначение U/FTP обозначает, что кабель не имеет защитного экрана отдельных пар жил, но содержит общую экранирующую оболочку. Встречаются и комбинации их двух букв, например «SF» — металлическая оплетка и фольга используются совместно.

Нужно учитывать, что при использовании фольги для экранирования наружная ее поверхность покрыта слоем диэлектрика. Поэтому при подключении экрана нужно использовать только его внутреннюю поверхность для контактного соединения.

Если экран изготовлен из фольги, то параллельно ей идет металлическая проволока небольшого сечения. Она необходима для лучшего контакта при подключении к заземляющим устройствам. Еще она ликвидирует возможные обрывы фольгированного экрана, возникающие в местах перегибов, как бы шунтируя места разрывов.

Отличия ФТП кабеля от ЮТП

Коаксиальный кабель

Метод скручивания проводов для подавления помех использовался ещё во времена телеграфных линий. Данная технология даёт ощутимую добротность сигнала, вплоть до некоторых частот при определённых дистанциях линий. Однако в современных сетях этих показателей недостаточно, и обычные кабели утп принимают на себя слишком много наведённых помех, особенно вблизи силовых проводников и прочих мощных источников радиопомех. Спастись от этого воздействия помогает кабель FTP.

Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям. Поэтому лучше использовать экран для дополнительной защиты от помех

Поэтому лучше использовать экран для дополнительной защиты от помех.

Между кабелями utp ftp разница заключается в строении. Сама аббревиатура FTP расшифровывается как «Foiled Twisted Pair», что означает «фольгированная витая пара». Данный вид кабеля является усовершенствованным UTP и позволяет передавать данные на более высоких частотах и на дальние расстояния. В роли защиты от помех выступает металлическая фольга. Экран располагается под наружной оболочкой кабеля и имеет толщину менее 0,1 мм. Наличие металла в проводнике никак не сказывается на его гибкости и прочих монтажных свойствах. Однако существенно увеличивается помехоустойчивость линии. При этом фольгу необходимо заземлять, чтобы с неё могли стекать наведённые потенциалы и помехи.

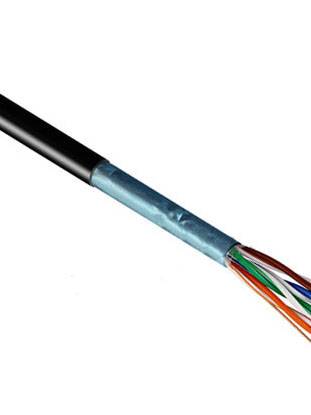

Строение FTP

Также выделяют S/FTP кабеля. В них, помимо общего наружного металлического экрана, предусмотрена фольга на каждой отдельной витой паре. Такое усиление также заметно сказывается на пропускной способности линии, ведь в этом случае помехам придётся преодолеть ещё один дополнительный слой экранирования. Существует и вариант, в котором фольга имеется только на скрученных проводниках, а общий экран отсутствует. В этом случае кабель будет называться U/STP.

Кабель U-STP

Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.

Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.

Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.
