В чем разница между занулением и заземлением?

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

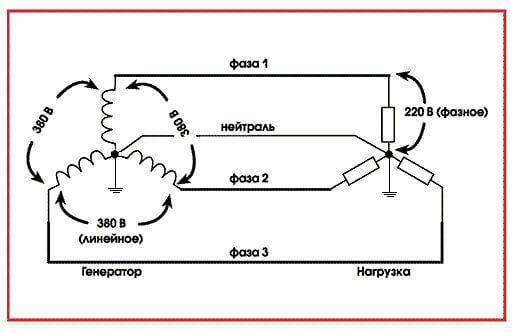

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

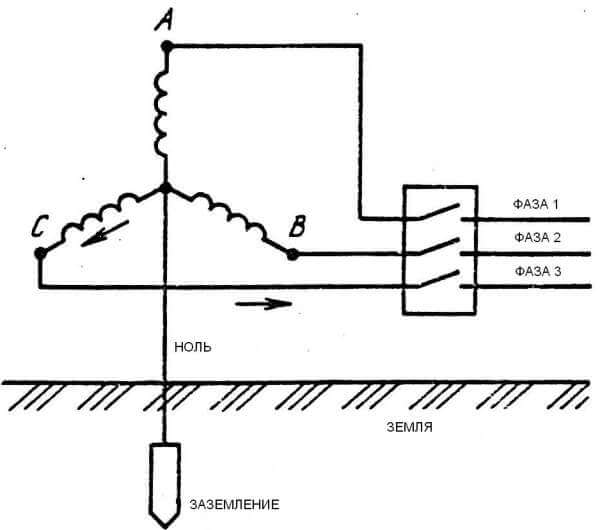

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Что такое «нуль» и «земля» согласно ПУЭ?

То, что мы привыкли называть «нулем» и «землей» в ПУЭ называется нулевым рабочим проводником (N) и нулевым защитным проводником (PE). Вот как они трактуются в нормативном документе:

1.7.17. Защитным проводником (РЕ) в электроустановках называется проводник, применяемый для защиты от поражения людей и животных электрическим током. В электроустановках до 1 кВ защитный проводник, соединенный с глухозаземленной нейтралью генератора или трансформатора, называется нулевым защитным проводником.

1.7.18.а Нулевым рабочим проводником (N) в электроустановках до 1 кВ называется проводник, используемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в трехпроводных сетях постоянного тока.

Из этих формулировок понятно, что защитный нулевой проводник необходим для защиты от поражения электрическим током. То есть к нему должно заземляться электрооборудование, например, стиральная машинка, бойлер, котел и т.д. В то же время рабочий нулевой проводник необходим для питания оборудования, то есть по нему будет протекать ток.

В некоторых случаях допускается использовать «нуль» (PE) в качестве «земли», как это указано в ПУЭ 1.7.18.б. В этом случае провод становится совмещенным проводником, который сочетает функции нулевого защитного и нулевого рабочего проводников. Он будет называться PEN

Однако здесь есть один нюанс, который важно знать

Дело в том, что согласно ПУЭ 1.7.83 «В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей». То есть нулевой защитный проводник («земля») должен идти непрерывно от щитка к розетке или осветительному прибору. Если мы, к примеру, посадим заземление на нуль, тогда «путь» прервется путем вынимания вилки из розетки. И если произойдет пробой, корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Далее в этом же пункте сказано: «В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением». Из этого следует, что «нуль» можно использовать в качестве «земли», если при его отключении, отключаются и все стальные проводники, находящиеся под напряжением. Осуществить такое в квартирных условиях довольно сложно.

Как работает заземляющий контур

Любой подъезд многоэтажного дома можно смоделировать по той же схеме. Но квартиры, распределенные по трём имеющимся фазам, потребляют электричество как попало, при чём это потребление постоянно меняется. Конечно, в среднем в точке подключения домового кабеля в распределительном пункте (РП) разница в токах на фазах составляет не более 5% от номинальной нагрузки. Однако в редких случаях это отклонение может быть выше 20%, и такое явление сулит серьёзные проблемы.

Давайте на мгновение представить, что электрический стояк, а точнее, его рамная часть, на которую прикручены все нулевые провода, оказался изолированным от земли. Столь высокая разница между потреблением квартир на разных фазах выливается в следующую закономерность:

1. На наиболее нагруженной фазе происходит падение напряжения соразмерно нагрузке.
2. На оставшихся фазах это напряжение, соответственно, возрастает.

Нулевой провод, соединённый с контуром заземления, служит запасным источником электронов как раз на такой случай. Он помогает устранить асимметрию нагрузок и избежать появления перенапряжений на смежных ветках трёхфазной цепи.

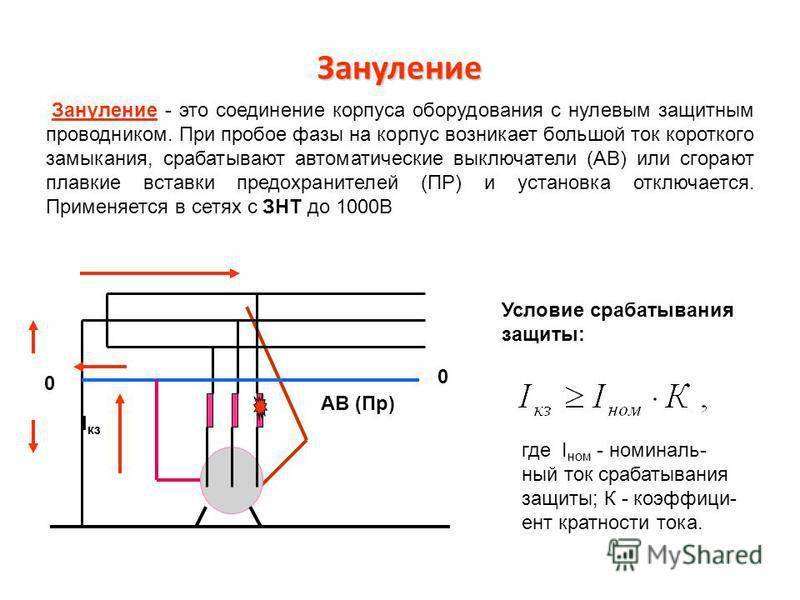

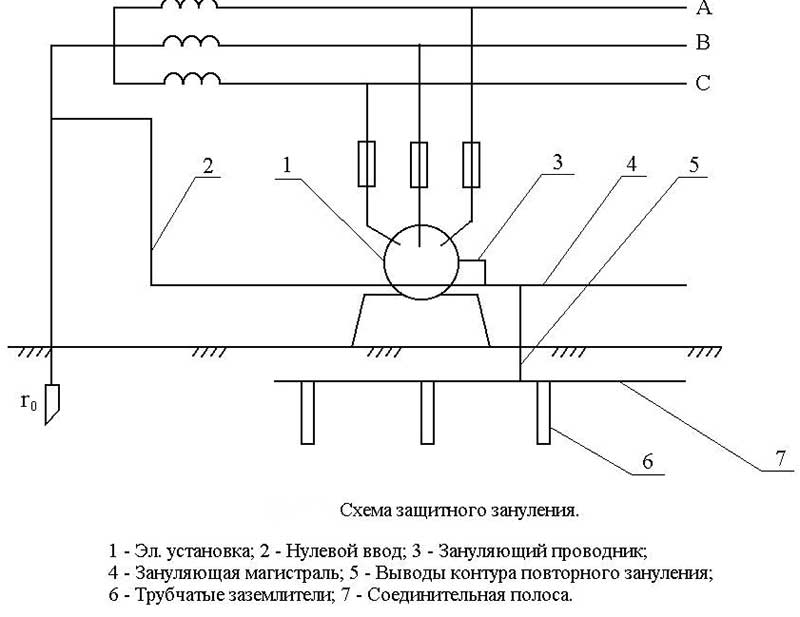

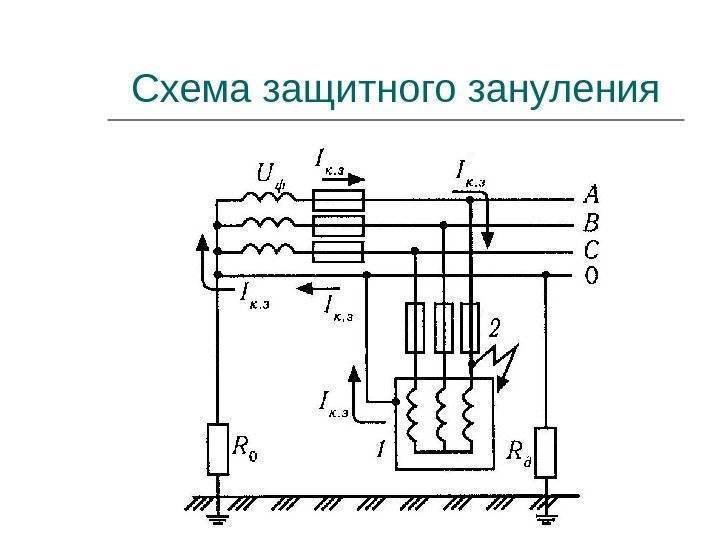

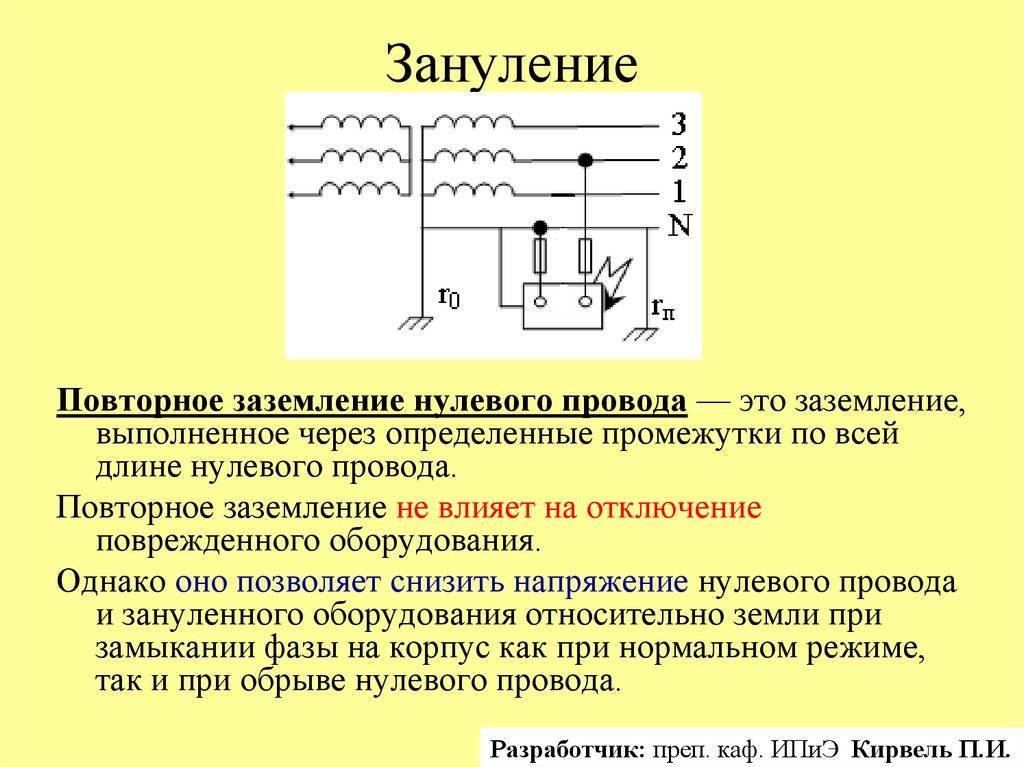

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

• плавкий предохранитель;
• автомат отключения тока;
• встроенные в пускатели, тепловые реле;
• контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

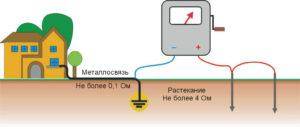

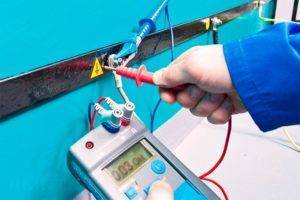

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

• короткое замыкание фазного провода на корпус;
• повреждение изоляции электрической проводки;
• неисправности на заземляющем контуре;
• нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

• наличия напряжения на корпусе оборудования;
• силу тока при замыкании на провод земли;
• напряжения или силу тока в нулевом проводнике;
• уровня напряжения на фазе относительно значения на проводе земли;
• устройства для постоянного или переменного тока;
• устройства комбинированные.

В заключение разберем вопрос, который может задать начинающий электрик.

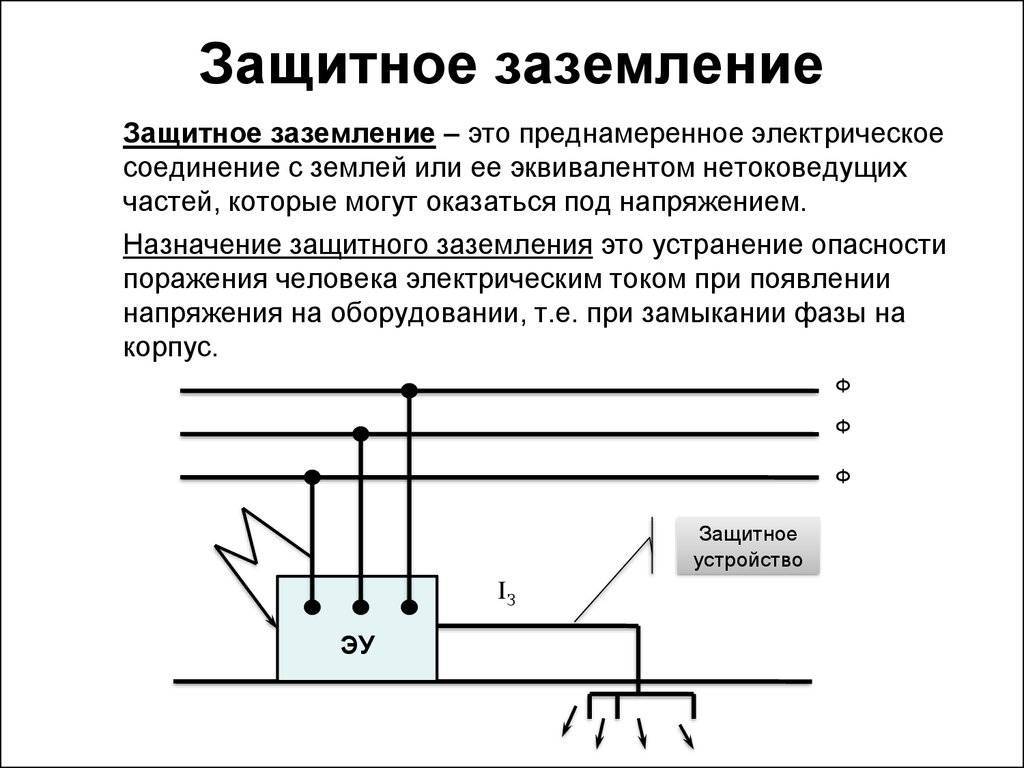

Что такое заземление

Заземление – способ защиты пользователя от удара током при подаче напряжения на корпус прибора в результате аварии. Суть заземления заключается в соединении корпуса электроустановки или прибора с землей.

Заземление выполняется с помощью заземляющего устройства. Оно состоит из заземлителя и заземляющего электрода. Заземлитель находится непосредственно в земле. Заземляющий электрод соединяет его с любой точкой электроустановки или сети.

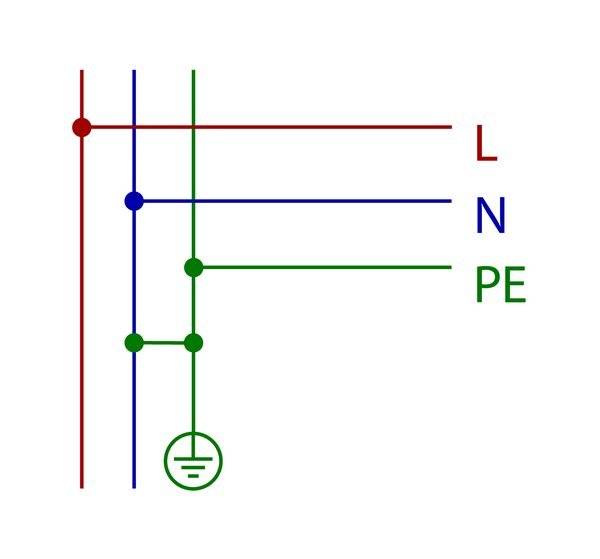

Схема заземления

На иллюстрации заземляющий проводник (PE) соединен с землей и рабочим нулем (N).

Есть несколько систем заземления:

• Система TN с описанными выше схемами TN-C, TN-S и TN-CS. В этих системах нейтральный проводник глухо заземлен.
• Система TT. Токопроводящие части электроустановок и нейтральный проводник заземляются независимо друг от друга.
• Система IT. Токопроводящие части электроустановок заземлены, нейтральный проводник не заземлен.

При аварии и подаче электричества на корпус благодаря заземлению срабатывают автоматы-предохранители. Если предохранители не срабатывают, большая часть электричества уходит в землю. Это защищает человека от опасного для жизни и здоровья удара током.

Заземление применяется в промышленности и в быту.

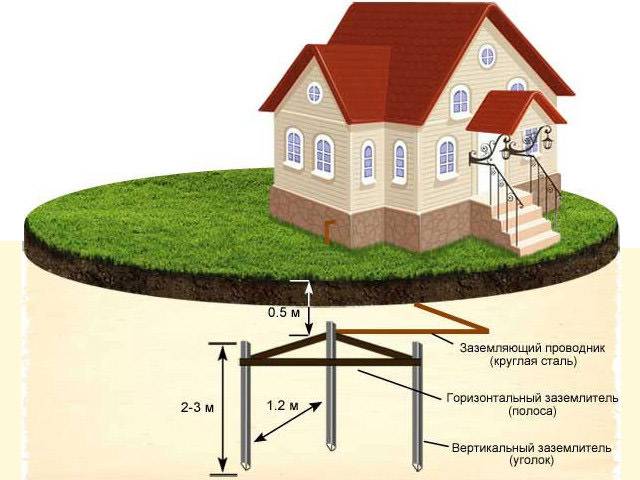

Установка заземления

Часто используется штыревая конструкция модульного заземления, которая обеспечивает максимум удобства в использовании и гарантию безопасности. Такая конструкция выполняется из металлических штырей длиной около 1,5 метра, которые вбиваются в землю. Получается равносторонний треугольник. Для фиксации заземляющего провода используется болт. Такая конструкция является самой легкой в исполнении и не требующей использования сварочного аппарата.

Специалисты рекомендуют использовать конструкцию глубинного заземления, при котором электрод помещается в почву на глубину от 10 до 25 метров. Такая система обеспечивает высокую технологичность и безопасность использования и характеризуется следующими параметрами:

• независимость системы от климатических перепадов;
• возможность установки такой конструкции на территории участка и в подполе, гараже или погребе объекта;
• небольшие габариты контурного основания;
• легкость выполнения рабочего процесса.

При установке модульного заземления соблюдают следующие особенности:

• штырь должен располагаться тупым концом в почву, а более острым — вверх;
• обязательная обработка токопроводящей смазкой: её нанесение на резьбу;
• подключение металлических уголков друг с другом посредством муфты.

Во время эксплуатации системы возможно расшатывание болтов, поэтому периодически нужно подтягивать болты, обеспечивающие соединение.

Вопросы, возникающие при оформлении систем защиты

Вопрос №1. Можно ли сделать контур заземления под окнами многоэтажного дома и проложить провод в квартиру?

Теоретически это возможно, но при условии, что для этого есть разрешение управляющей компании, сопротивление заземления не превышает 4 Ом, о чем свидетельствует справка из отдела стандартизации, а также подтверждение из управления метеорологии, что устройство не нарушает молниезащиту здания.

Заземлить квартиру в многоэтажке можно, но это сложно оформить документально

Вопрос №2. Можно ли использовать водяной трубопровод для временного заземления, пока не устроено основное?

Однозначно на этот вопрос не возьмется ответить никто. Лучше какое-то время не подключать прибор вовсе, пока не сделается заземление или зануление, но в качестве временной меры подвергать опасности себя и соседей не стоит.

Вопрос №3. Разрешается ли металлическую полосу заземления зарывать плинтусом или укладывать в кабель-каналы?

Можно. Это позволит скрыть неприглядный вид и задекорировать интерьер помещения.

Вопрос №4. Обязан ли электрик из обслуживающей организации по требованию жильцов производить зануление в квартирах старых домостроений, где отсутствует заземление?

Это не является его прямыми обязанностями, но если к вопросу подойти продуктивно и попробовать нанять его, как специалиста, то вряд ли кто-то откажется от дополнительного заработка.

Вопрос №5. В подъездном щитке рабочий ноль выведен из клеммника, соединенного с общим нулем, исходящим из общедомового распределительного щита. Можно ли от свободной клеммы вывести зануляющий провод?

Конечно можно. Это будет то самое расщепление, о котором говорилось в статье. Причем в данном случае оно будет сделано абсолютно верно. Нужно только сделать хороший контакт и проложить провод предельно аккуратно.

В заключение можно сделать вывод: Создать защитную систему можно в любом случае, при любых обстоятельствах. Главное, чтобы она была грамотно и надежно устроена и возложенные на нее функции эффективно выполнялись в полном объеме.

Оцените качество статьи

Нам важно ваше мнение:.


Заземление и зануление в цепях переменного тока

По сути, ноль – провод синего цвета, промаркированный N. Зануление – это преднамеренное соединение либо средней точки в обмотке 3-х фазного генератора, либо соединение в нагрузке к рабочему нолю. Основных функций у зануления две: 1 – рабочая функция и 2 — защитная функция. Рабочая функция ярче всего проявляется в схеме распределения электроэнергии в многоквартирном доме. Изначально ввод электричества выполняется только с помощью трехфазного тока, который равномерно распределяется по квартире. В качестве примера допустим, что в одном конкретном подъезде имеется 36 квартир. Следовательно, распределение нагрузки должно быть произведено максимально сбалансированно и равномерно: на фазу A подключаем 12 квартир, на фазу В 12 квартир, а на фазу С, естественно, оставшиеся 12 квартир. Как бы не старались проектировщики сбалансировать схему потребления, практика однозначно говорит о том, что достичь баланса и равномерность нагрузки никогда на 100% не удается – кто-то тратит электричества больше, а кто-то меньше. Поэтому и была придумана линия N – рабочий ноль. Основная цель рабочего ноля – восстановить баланс напряжений по фазам, то есть не дать возникнуть перекосу напряжений. К слову, именно внезапное отключение нулевого проводника может привести к тому, что в некоторых квартирах возникнет молниеносный всплеск рабочего напряжения до отметки 380 В. На жаргоне электриков данное явление называют отгоранием или отвалом ноля.

Трехфазная система требует наличие заземления и зануления средней точки рабочих обмоток, соединенных по схеме звезда. Чтобы четко понимать разницу между занулением и заземлением, давайте обратимся к стандартной схеме включения нагрузки к трехфазному источнику питания по схеме Y (звезда). Если мы рассматриваем в качестве нагрузки трехфазный трансформатор, трехфазный асинхронный электродвигатель, трехфазную печь, то система будет функционировать, будучи подключенной с помощью трех проводов с фазами A, B, С и нулевого провода N. По сути, если мы рассматриваем электроустановки на производстве, то наличие четвертого проводника выполняет чисто защитные функции. При пробое изоляции обмоток трехфазного электродвигателя высокий потенциал устремляется на корпус устройства, который находится в прямой гальванической связи с проводом N, то есть рабочим нолем. Следовательно, при таком подключении произойдет короткое замыкание, что вызовет отключение трехфазного автомата защиты.

Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием

Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.

Оформление, разводка, подключение электрооборудования

Работы производятся в несколько этапов:

1. По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.

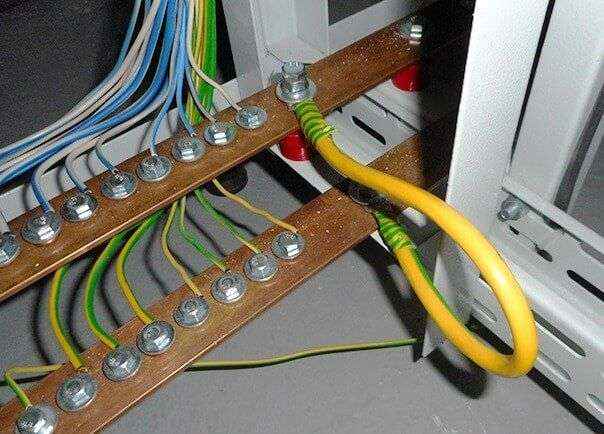

2. На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
3. Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
4. Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.

При возникновении короткого замыкания от утечки напряжения из-за нарушения изоляции или «пробития» одной из фаз на корпус заземленного электрооборудования, ток сразу будет уходить в землю по пути наименьшего сопротивления, то есть через соединенную с рабочим нулем или землей жилу. Это сохранит человека от поражения электротоком при касании корпуса прибора.

Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.

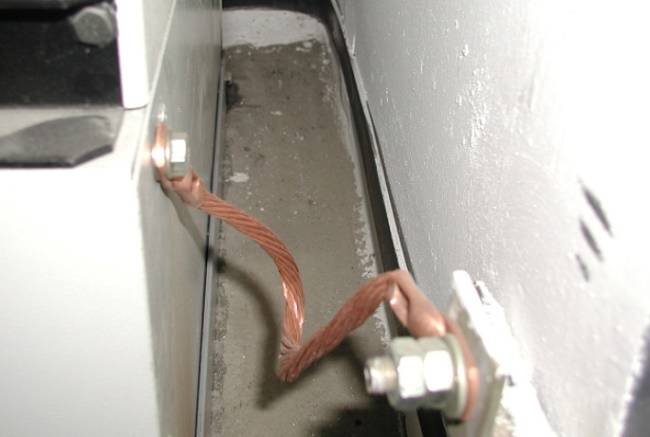

Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы

Обязательное использование дополнительных защитных устройств

Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.

На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:

• обеспечат обесточивание электрической цепи в случае возникновения неполадок;
• защитят пользователя от поражения электрическим током;
• предохранят технику от возгорания.

Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:

• однополюсные – устанавливаются на одну из линий (ноль, фаза);
• двухполюсные – устанавливаются на оба провода электропроводки;
• многополюсные (три и более) – используются при трехфазном напряжении.

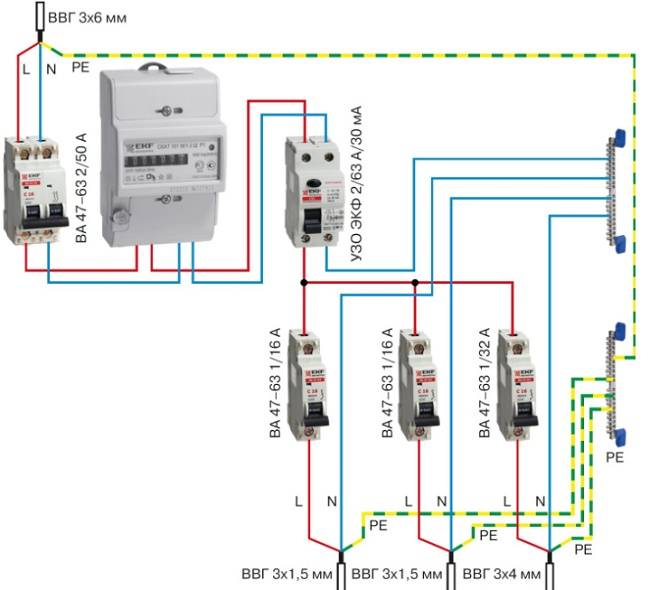

Схема бытовой проводки с РЕ-проводником заземления и защитой ВА и УЗО

Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.

Заземление и зануление: отличие друг от друга

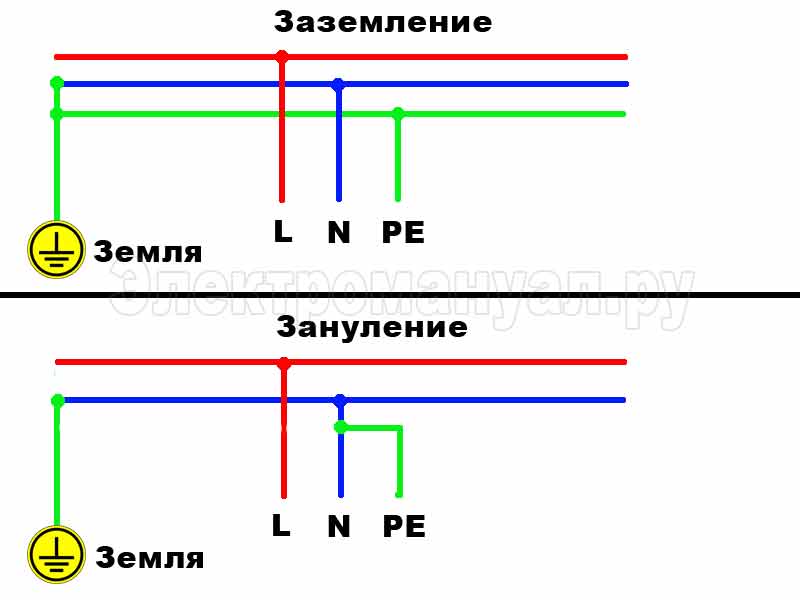

Рис 1

Заземление и зануление нужны для отвода напряжения, только происходит это различными способами (Рис 1). В конце статьи приведены схемы подключения TN — C, TN — S, TN — C — S.

Отличие первое – способ утилизации тока

Разница состоит в том, что зануление способствует мгновенному отключению электричества при касании человеком электро шнура или прибора, отводя ток однофазного короткого замыкания на вводной щит, а заземление мгновенно отводит опасное напряжение в почву.

Отличие второе – особенности монтажа

Монтаж заземления и зануления имеет разные степени сложности.

Устройство заземления в частном строении влечет за собой определенные монтажные работы, занимающие в среднем до одного рабочего дня. Приобрести готовые комплекты модульно-штыревого (глубинного) заземления либо выполнить их самостоятельно из допустимых материалов, четко следуя указаниям производителя либо требованиям к заземлению – довольно несложно. Непосредственно заглубление заземлителя можно доверить сервисным службам, имеющим специальное оборудование либо обойтись своими силами, обладая достаточным опытом и физической силой.

Относительно зануления, то сам по себе монтаж контура зануления выглядит нетрудоемким, но не стоит обманываться: при отсутствии должной квалификации электромонтера минимальный промах и незнание могут обернуться бедой.

Отличие третье – защита человека

Согласно правилам устройства электроустановок (ПУЭ), зануление может быть применено только для промышленных установок и не является в полной мере гарантией безопасности. При попадании фазы на открытую часть электроприбора или оборудования, ток никуда не девается. Происходит контакт двух фаз и короткое замыкание. Нейтраль нужна для скорого срабатывания защитного автомата при замыкании, но не для защиты человека от электроудара. Поэтому зануление рекомендуется к использованию на производстве, где при аварии требуется незамедлительное отключение питания.

Отличие четвертое – требования к профессионализму наладчика

Когда организуется зануление, то для того, чтобы верно распознать нулевые точки и подобрать способ защиты, крайне необходимо участие профессионального электрика. А вот грамотно собрать контур заземления и погрузить его в грунт по силам большинству домашних умельцев.

К сожалению, на практике довольно часто можно столкнуться с результатами вопиющей некомпетентности в вопросах зануления и электробезопасности в целом, беря во внимание, как частных наладчиков, так и электриков сервисных служб. А вот типичные и очень опасные ошибки кустарного зануления:. А вот типичные и очень опасные ошибки кустарного зануления:

А вот типичные и очень опасные ошибки кустарного зануления:

• подключение электроприбора с занулением к незануленному щиту;
• подсоединение заземляющего контакта розетки к «нулевому» автомату;
• установка в розетке перемычки, соединяющей нулевой и защитный контакты;
• выполнение зануления в двухпроводной системе и др.

Коротко о главном

Заземление – это отвод напряжения с корпуса электрооборудования в грунт посредством заземляющего контура. Существует его профессиональные, бытовые и стихийные варианты. Оно может быть искусственным специально созданным или естественным, когда в качестве передатчиков тока используются подходящие металлические конструкции.

Зануление отличается от заземления тем, что электрический ток при пробое на корпус отводится не в землю, а в распределительный щиток. Этим искусственно вызывается корочение, в результате чего срабатывает автомат и оборудование обесточивается. При этом основные различия между ними сводятся к следующим особенностям:

• Заземление отводит ток в грунт, а зануление в щиток.
• Заземление снижает напряжение на корпусе, зануление полностью обесточивает цепь.
• Изготовление заземляющего контура доступно любому мало-мальски грамотному человеку, защиту через «ноль» может обустроить только профессионал.
• Защита через зануление больше подходит для производственных объектов, заземление – для жилых.

Зануление в доме подходит как временная мера, пока не будет создан полноценный заземляющий контур во дворе. Обустраивать защиту через «ноль» необходимо с тщательным выбором подходящих проводников и соблюдение электромонтажных правил.
